MODE D'EMPLOI UFO 333/MX KATHREIN
■ Voie de traitement DVB-S/HDTV pour montage dans les unités de base ou d'extension UFO® compact UFG 3xx, UFG 4xx
■ Pour le traitement de deux transpondeurs HDTV-Sat ou d'un transpondeur DVB-Sat en un signal de sortie COFDM
Permet de supprimer certains programmes provenant de deux signaux DVB-S2 modulés 8PSK ou signaux DVB-S modulés QPSK, de multiplexer les deux flux de transport et d'effectuer la conversion en un signal de sortie à modulation COFDM
■ Deux entrées A/B, réglables via la commande centrale à partir de jusqu'à 8 signaux Sat (par ex. pour la commutation H/V et pour la réalisation de la table NIT câble pour deux polarisations)
DiSEqC™ pour la commande de commutateurs multiples DiSEqC™ externes (seules des matrices DiSEqC™ avec huit entrées FI Sat (deux satellites) peuvent être utilisées)
■ Principaux paramètres de transmission réglables par le biais de la commande centrale
Niveau de sortie réglable et désactivable par le biais de la commande
■ Compatibilité avec les canaux adjacents
■ Processeur de flux de transport MPEG
• Pour réglage d'un débit de données de sortie constant (stuffi ng) avec correction PCR
- Avec fi ltre du programme pour suppression de programmes de radio ou de TV individuels (réglage plus convivial avec USW 30 et UFX 31x)
• Pour adaptation NIT (table NIT câble, UFX 31x nécessaire)
- Pour adaptation CAT, par ex. pour le paramétrage de l'Operator-ID
■ Possibilité d'extension avec un complément d'équipement à interface commune (Common Interface) UFZ 394 pour montage de deux modules CA
■ Modulateur COFDM avec 2K-IFFT pour QPSK, 16/64-QAM (réglage usine 64-QAM)

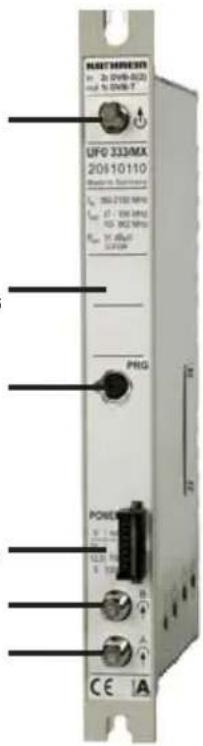

Sortie (prise connecteur F)
Zone de collage collage des étiquettes adhésives
Prise de raccordement de la commande (Mini DIN)
Connecteur pour bus d'alimentation électrique
Entrée FI Sat B (prise connecteur F)
Entrée FI Sat A (prise connecteur F)
■ Processeur de flux de transport MPEG et modulateur COFDM comme solution FPGA
■ Possibilité de mise à jour du logiciel via l'interface de commande
■ Température ambiante admissible en cas d'utilisation dans :
• unité de base avec ventilateur (UFG 412) :
-20°C à +50°C et
- unité d'extension sans ventilateur (UFG 3xx) :
-20°C à +40°C
■ Version requise pour le logiciel de la commande : à partir de V9.40
■ Dimensions (l x h x p) en mm : 265 x 27 x 170
■ Unité d'emballage/Poids (u./kg) : 1 / 0,8
Caractéristiques techniques
| TypeRéférence | Plage de fréquences (MHz) | Niveau d'entrée3) | Débit de données d'entrée | Débit de données de sortie4) | Taux d'erreur de modulation | Niveau de sortie max. | Plage de réglage/niveau de sortie | Courant absorbé | |
| Entrée1)950-2150 | Sortie2)47-862 | (dBμV) | (MS/s) | (Mbit/s) | (dB) | (dBμV) | (dBμV) | (V/mA) | |
| UFO 333/MX20610110 | C C | ■ | 55-85 | 2-45 (S1)2-30 (S2) | 4,98-31,67 | 33,5 (< 400 MHz)32 (> 400 MHz) | 91 81-91 | 5 V/120012,5 V/75031 V/7 | |
1 Réglable par pas de 1 MHz
2) Réglable par pas de 7 MHz ou de 8 MHz, réglage fin par pas de 250 kHz
3) En cas d'utilisation des deux entrées A et B, il faut veiller à ce qu'il y ait environ le même niveau d'entrée
4) Suivant les paramètres COFDM Guard Intervall, Coderate et Modulation
Remarque : Vous trouverez la version la plus récente de ces consignes d'utilisation sur le site Kathrein sous : « www.kathrein.de » → Service → Consignes d'utilisation
Consignes de réglage
Le réglage du transmodulateur/multiplexeur DVB-S(2) (2 x QPSK/8PSK sur COFDM) s'effectue avec la commande sur l'unité de base UFG 404 ou UFG 412 ou UFG 412/R.
Version requise pour le logiciel de la commande : à partir de la version V9.40
Pour le réglage, raccorder la commande à la cassette. Les touches indiquées ci-après se réfèrent à la commande (voir les consignes d'utilisation des unités de base UFG 404, etc. et de la commande UFG 300).
Remarque : Les réglages et valeurs ci-après ne sont indiqués qu'à titre d'exemple et ne correspondent pas forcément à l'état de la livraison.
Sélectionner le paramètre souhaité avec les touches « < » et « > ».
Le paramètre sélectionné clignote sur l'affichage.
Effectuer le réglage avec les touches « + » ou « - » et éventuellement avec la touche « Changer de mode de réglage »
Les sous-menus sont activés et fermés avec la touche « Sous-menu »
Pour finir, appuyer sur la touche « M » pour enregistrer le réglage dans la cassette.
Remarque : Si la commande est séparée de la cassette sans enregistrement avec la touche « M », les réglages initialement enregistrés dans la cassette sont réactivés.
La figure ci-dessous montre l'apparence de l'affichage après branchement de la commande.
Remarque : Pendant l'initialisation de la voie de traitement, l'indicateur « * » clignote en haut à droite.
Menu principal (tous symboles représentés)
■ Affi chages
« * » A gauche de « TP » :
L'affichage pour « mode souhaité pas encore atteint » reste à l'écran en cas de problème.
Lorsque l'indicateur clignote, la voie de traitement ne peut pas atteindre son état de fonctionnement correct.
Les causes peuvent notamment être les suivantes :
- Réglage erroné de la fréquence d'entrée ou du taux de modulation
- Signal d'entrée manquant
A droite de « Sortie » :
La sortie de la voie de traitement est désactivée

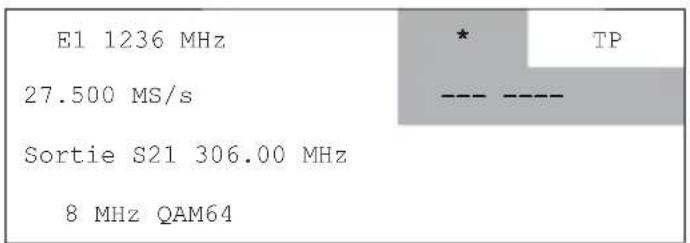

Lorsque l'interface n'est pas enclenchée (absence de signal d'entrée Sat), l'affichage est le suivant :
Menu principal (interface non enclenchée)
La modulation du signal d'entrée Sat est lisible sur l'affichage du menu principal.
Pour le mode de fonctionnement DVB-S1, la modulation est toujours QPSK. En mode DVB-S2, QPSK et 8PSK sont possibles.

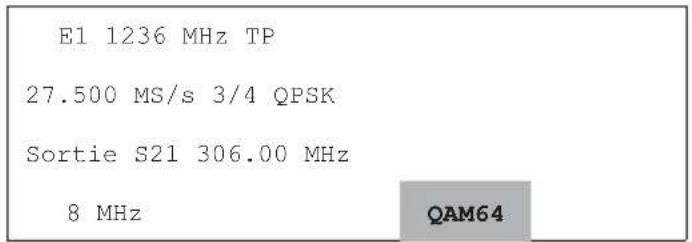

Menu principal (exemple pour DVB-S1)

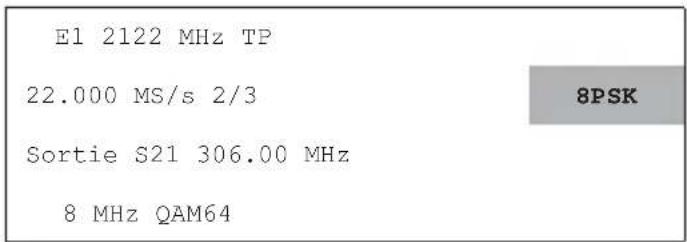

Menu principal (exemple pour DVB-S2)
1. Confi guration de la voie de traitement
1.1 Sélection du tuner d'entrée

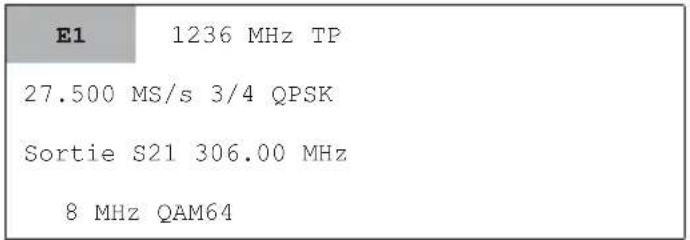

Le menu principal permet de sélectionner et de régler les deux tuners d'entrée. Le basculement entre les deux se fait avec les touches « + » et « - ».
Menu principal
Réglages possibles : E1 ou E2
1.2 Sélection de la prise d'entrée
Dans le sous-menu du tuner d'entrée sélectionné, la prise A ou B utilisée pour l'entrée peut être sélectionnée. La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
Menu principal
Sous-menu du tuner d'entrée E1
1.3 Réglage DiSEqC
Dans le sous-menu de la prise d'entrée sélectionnée, la commande DiSEqCTM peut être réglée pour une matrice.
La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
Menu principal
Sous-menu de la voie de traitement I
Appuyer sur les touches « + » et « - » pour sélectionner le niveau souhaité. Réglages possibles :
DiSEqCTM-A ou -B arrêt
La commande DiSEqC
TM est arrêtée
| Ver-Low-1 | En association avec une matrice : position verticale bande basse 1 |
| Hor-Low-1 | En association avec une matrice : position horizontale bande basse 1 |
| Ver-High-1 | En association avec une matrice : position verticale bande haute 1 |
| Hor-High-1 | En association avec une matrice : position horizontale bande haute 1 |
| Ver-Low-2 | En association avec une matrice : position verticale bande basse 2 |
| Hor-Low-2 | En association avec une matrice : position horizontale bande basse 2 |
| Ver-High-2 | En association avec une matrice : position verticale bande haute 2 |
| Hor-High-2 | En association avec une matrice : position horizontale bande haute 2 |
Remarque : Quand la commande DiSEqCTM est activée, une tension continue d'env. 12 V est présente aux prises d'entrée ! Si aucune matrice n'est utilisée, la commande DiSEqCTM ne doit pas être activée.
La commande DiSEqC™ ne peut être réglée que dans le sous-menu du tuner d'entrée 1 (E1). Dans le sous-menu du tuner d'entrée 2 (E2), les informations choisies ne sont affichées qu'à titre informatif. Elles ne peuvent pas être sélectionnées. La commande DiSEqC™ est valable pour E1 et E2. L'entrée A ou B peut être réglée au choix pour chaque tuner d'entrée.
1.4 Sélection de la fréquence d'entrée
La fréquence d'entrée de la voie de traitement active est sélectionnée avec les touches « < » et « > ». La fréquence d'entrée peut être réglée en continu avec les touches « + » et « - » de 950 MHz à 2150 MHz par pas de 1 MHz.
Menu principal
Menu principal (exemple de réglage chiffre par chiffre)
La saisie peut également être effectuée chiffre par chiffre :
- Appuyer sur la touche « Changer de mode de réglage » (lance le mode)
- Le premier chiffre clignote et la valeur peut être entrée directement avec le pavé numérique du clavier
- Une fois la saisie effectuée, le deuxième chiffre clignote, etc.
- Pour effectuer des corrections, appuyer sur la touche « Retour » pour revenir un chiffre vers la gauche
- Quand le dernier chiffre est réglé, appuyer sur la touche « Changer de mode de réglage » pour quitter le mode.
Dans le sous-menu de la fréquence d'entrée, le SNR actuel et le mode de fonctionnement automatiquement détecté, DVB-S ou DVB-S2, de l'interface sont affichés.
La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
Menu principal
Sous-menu de « Fréquence d'entrée » (pas de signal)
Les affichages du SNR et du mode DVB ne sont valables qu'en fonctionnement normal, avec interface enclenchée.
Remarque : Pour l'affichage SNR, tous les paramètres doivent être réglés et l'indicateur « * » ne doit pas clignoter. Pour un fonctionnement optimal dans les installations, appliquer SNR > 12 dB.
1.5 Sélection du taux de modulation d'entrée
Menu principal

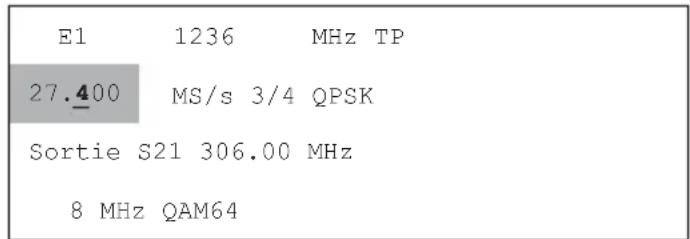

Menu principal (exemple de réglage chiffre par chiffre)
Sélectionner le taux de modulation d'entrée avec les touches « < » ou « > ».
Les touches « + » et « - » permettent de régler le taux de modulation d'entrée en continu de 2,0 MS/s à 45 MS/s (DVB-S) ou de 2,0 MS/s à 30 MS/s (DVB-S2) par pas de 0,1 MS/s.
La saisie peut cependant aussi être effectuée chiffre par chiffre par pas de 0,001 MS/s :
- Appuyer sur la touche « Changer de mode de réglage » ⚪ (lance le mode)
- Le premier chiffre clignote et la valeur peut être entrée directement avec le pavé numérique du clavier
- Une fois la saisie effectuée, le deuxième chiffre clignote, etc.
- Pour effectuer des corrections, appuyer sur la touche « Retour » pour revenir un chiffre vers la gauche
- Quand le dernier chiffre est réglé, appuyer sur la touche « Changer de mode de réglage » pour quitter le mode.
Remarque : Le débit de codes (par exemple 3/4) est déterminé automatiquement dès que la voie de traitement est enclenchée sur le transpondeur réglé.

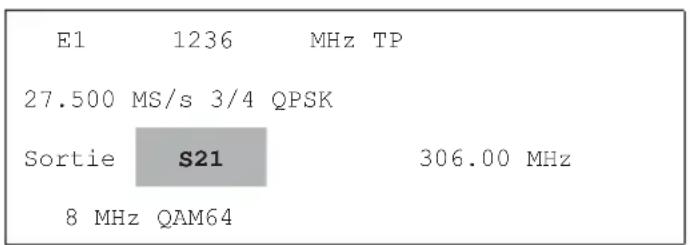

1.6 Sélection du canal de sortie ou de la fréquence de sortie
Sélectionner le canal de sortie avec les touches « < » ou « > ».
A l'aide des touches « + » et « - », le canal de sortie peut-être réglé de 48 MHz à 96 MHz et de 114 MHz à 858 MHz par pas de 7 ou 8 MHz 1) .
Menu principal
Sous-menu de « Canal de sortie »
1) Il est recommandé de n'utiliser que des fréquences jusqu'à 834 MHz (K66). En cas d'utilisation de canaux supérieurs, des perturbations de l'image sont possibles avec certains récepteurs.
Dans le sous-menu du canal de sortie, la fréquence de sortie peut être réglée précisément par pas de 250 kHz. La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
1.7 Sélection du niveau de sortie
Sélectionner le canal de sortie avec les touches « < » ou « > ».
Menu principal
Sous-menu de « Canal de sortie »
Dans le sous-menu du canal de sortie, le niveau de sortie peut être réglé en 40 pas du niveau maximal « 0 » au niveau minimal « -40 ».
La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
Sélectionner le niveau de sortie avec les touches « < » ou « > » et le régler avec les touches « + » ou « - ».
1.8 Activation/désactivation de la sortie
Sélectionner le canal de sortie avec les touches « < » ou « > ».
Menu principal (sortie I désactivée)
Sous-menu de « Canal de sortie »
Dans le sous-menu du canal de sortie, la sortie peut être activée ou désactivée.
Réglages possibles : marche ou arrêt
La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement.
Sélectionner la sortie avec les touches « < » ou « > » et la régler avec les touches « + » ou « - ».
Quand la sortie est désactivée, un indicateur « * » apparaît dans le menu principal à gauche du canal de sortie.
1.9 Sélection de la largeur de bande du canal de sortie
Sélectionner la largeur de bande du canal de sortie avec les touches « < » ou « > ».
Menu principal
La largeur de bande du canal de sortie peut être réglée avec les touches « + » ou « - » sur les valeurs 6 MHz, 7 MHz ou 8 MHz.
1.10 Sélection du mode COFDM
Sélectionner le mode COFDM du signal de sortie avec les touches « < » ou « > ».
Menu principal
Le type de modulation des porteuses COFDM peut être réglé avec les touches « + » ou « - » sur les valeurs QPSK, QAM16 ou QAM64 définies par la spécification TNT.
Remarque : Etant donné que le débit de données de sortie possible des signaux à modulation COFDM est généralement inférieur au débit de données d'entrée, il est conseillé d'utiliser si possible le niveau QAM le plus élevé (QAM64). Les niveaux QAM inférieurs QAM16 et QPSK offrent une meilleure immunité aux parasites mais le débit de données transmissible est inférieur. Le tableau 1 en annexe indique la relation entre type de modulation, Coderate, Guard interval (intervalle de protection) et débit de données maximal possible.
1.11 Sélection du mode de fonctionnement pour le modulateur COFDM
Dans le sous-menu du mode COFDM, sélectionner le mode de fonctionnement (signal source) pour le modulateur COFDM.
La touche « Sous-menu » permet d'activer le sous-menu et de le désactiver en cas de nouvel actionnement. Sélectionner les modes avec les touches « < » ou « > » et les régler avec les touches « + » ou « - ».
Menu principal
| *** | UFO333MX | *** |
| Mode | Sig. SAT | |
| Guard | 1/32 | |
| Coderate | 5/6 |
Sous-menu de « Modes COFDM »
Réglages possibles :
| Mode | Sig. SAT | Mode normal,le signal d'entrée SAT est transmodulé, en cas de dérangement du signal d'entrée,seuls les full-bytes (0xFF) sont modulés |
| PRBS | Mode test, le signal COFDM est modulé avec une séquence PRBS-23, le mode normal est impossible avec ce réglage | |
| CW | Mode test, signal sinusoïdal pour l'ajustement avec des instruments de mesure simples, mode normal impossible avec ce réglage |

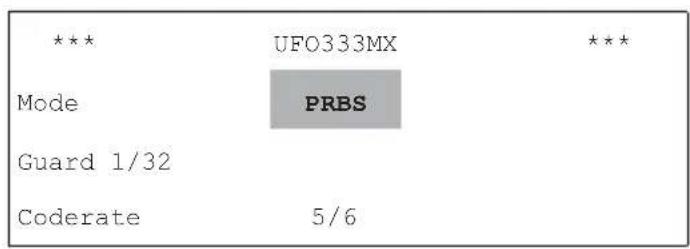

Menu principal (affi chage en mode PRBS)
Sous-menu de « Mode COFDM » (réglage PRBS)
Remarque : Dans le mode PRBS, les paramètres COFDM Guard Interval et Coderate peuvent être réglés. Le mode CW peut être utilisé pour mesurer le niveau de sortie.
Menu principal (affi chage en mode CW)
Sous-menu de « Mode COFDM » (réglage CW)
1.12 Sélection des paramètres COFDM
Dans le sous-menu du mode COFDM, les paramètres COFDM Guard Interval et Coderate peuvent être réglés. La sélection des paramètres n'est disponible qu'en cas de sélection du mode de fonctionnement Sig. SAT ou PRBS.
Sélectionner les paramètres du signal de sortie avec les touches « < » ou « > » et les régler avec les touches « + » ou « - ».
Menu principal
Sous-menu de « Niveau QAM »
Réglages possibles :
Guard 1/4, 1/8, 1/16, 1/32
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Avec de faibles valeurs, les débits de données possibles sont supérieurs Avec des valeurs élevées, les débits de données possibles sont supérieurs avec une moindre protection contre les défauts
1.13 Processeur du flux de transport : multiplexage du programme
Remarque : Le guide « Electronic Programme Guide » (EPG) est uniquement disponible pour les programmes sur le tuner d'entrée E1. Ceci doit être pris en compte lors de la planification.
Menu principal
Sous-menu de « Processeur du fl ux de transport »
Le réglage du multiplexage du programme « Filtre » s'effectue dans le sous-menu « TP » (processeur du flux de transport). Sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu » 📋. Le sous-menu peut être quitté uniquement lorsque le curseur se trouve sur le paramètre « Retour ». Pour cela, sélectionner le cas échéant le paramètre « marche » ou « arrêt » avec les touches « < » ou « > » et revenir au menu principal avec la touche « Sous-menu » 📋.
Sélectionner le multiplexage du programme « Filtre » avec les touches « < » ou « > ».
Sous-menu de « Processeur du fl ux de transport »
Lors du passage dans le sous-menu de « Filtre »
Pour éditer la liste de programmes pour le filtre du programme, le tableau de programmes actuel du transpondeur est chargé sur le paramètre « Filtre » dans le filtre du programme à l'aide de la touche « Sous-menu » 📋, une barre de progression s'affi che en dessous.
Dès que la voie de traitement a déterminé avec succès cette information, le sous-menu est affiché pour le réglage.
Si le complément d'équipement CI est monté, un paramètre supplémentaire est affiché dans la deuxième ligne, voir le chapitre suivant.

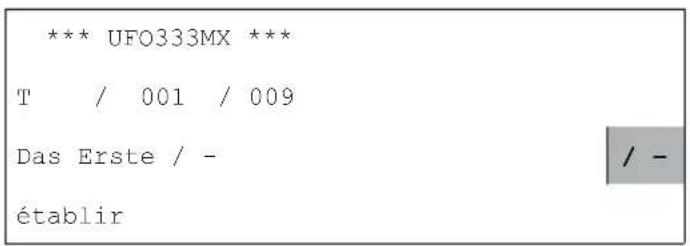

Sous-menu de « Filtre »
Sous-menu de « Filtre »
La première ligne indique le type du programme sélectionné de même que le numéro du programme et le nombre de programmes sur le transpondeur.
T = programme TV
D = service informatique(données)
N° du programme (par ex. 001) / Nombre (par ex. 009)
du programme sélectionné de programmes dans le transpondeur
La deuxième ligne indique le nom du programme de même que le statut du filtre (+ ou -).
Le réglage standard du statut des programmes affichés est « - », donc aucun programme n'est transféré lorsque le filtre du programme est activé mais que la liste de programmes n'est pas éditée.
Le bouton « établir » dans la troisième ligne lance la création de la liste de programmes qui est alors active.
La sélection des programmes transmis est effectuée avec les touches « + » et « - », le statut « + » signifiant que le programme est transmis et le statut « - » signifiant qu'il est retiré. Le paramètre « Statut » est sélectionné avec les touches « < » ou « > ».
Les réglages deviennent actifs lorsque le tableau du filtre est établi. Pour ce faire, sélectionner le paramètre « établir » avec les touches « < » ou « > » et déclencher l'établissement du tableau de programmes avec les touches « + » ou « - ».
Sous-menu de « Filtre »

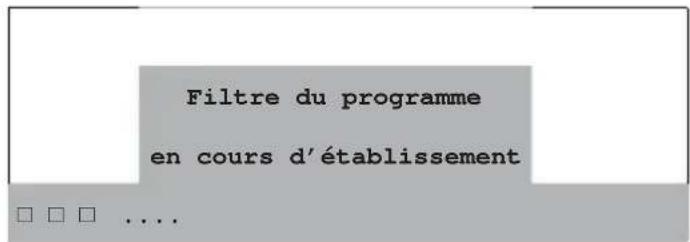

Lors de l'établissement du fi Itre du programme
Lorsque le multiplexage du programme Filtre est établi, un affichage indiquant l'affectation du débit de données de sortie actuel apparaît à côté du paramètre. Vu que le débit de données peut varier en fonction du contenu du programme, la valeur momentanée et la valeur maximale sont affichées. La plage de valeurs est comprise entre 0 et 100 pour cents, 100 pour cents indiquant que la voie de traitement est surchargée.
Remarque : Pour une planification sûre, il convient de demander auprès de la centrale d'émission responsable du signal satellite le débit de données possible au maximum des programmes souhaités.
Etant donné que les programmes sont sélectionnés par 2 tuners et qu'un seul canal COFDM est utilisé comme sortie, un dépassement du débit de données maximal possible peut se produire si trop de programmes ont été sélectionnés dans le multiplexage du programme Filtre.
Remarque : Seules les valeurs moyennes, qui peuvent varier en fonction du programme, sont affichées. Pour garantir un parfait fonctionnement, prévoir une réserve d'au moins 10 à 15 %, c'est à dire que le débit de données doit être utilisé au plus à 85 - 90 %.
Chacun des deux tuners d'entrée peut transmettre au maximum 20 programmes, ainsi, dans le canal de sortie, 40 programmes sont possibles au maximum.
Remarque : Le dépassement du nombre maximal possible de programmes transmis est signalé par un message d'erreur.
Le sous-menu « Filtre du programme » est de nouveau quitté avec la touche « Sous-menu ». A cet effet, sélectionner le paramètre « retour » avec les touches « < » ou « > ».
1.14 Processeur du flux de transport : Modifier les IDs
| E1 1236 MHz | TP | ||
| 27.500 | MS/s | 3/4 | QPSK |
| Sortie | S21 | 306.00 | MHz |
| 8 | MHz | QAM64 | |

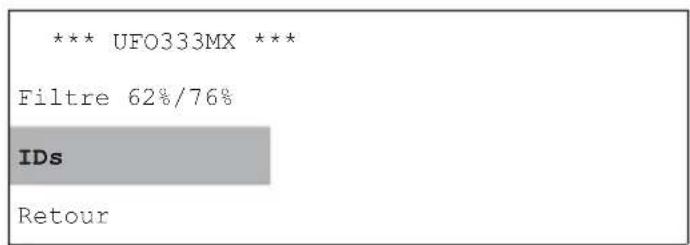

Menu principal Sous-menu de « Processeur du fl ux de transport »
Le réglage des « IDs » s'effectue dans le sous-menu TP (processeur du flux de transport).
Sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu »
Sélectionner la fonction « ID » avec les touches « < » ou « > » et ouvrir le sous-menu avec la touche « Sous-menu ». Là, il est possible d'éditer si nécessaire l'Operator ID, le Transportstream ID et l'Original Network ID.
Sous-menu de « Processeur du fl ux de transport »
Sous-menu de « IDs »
1.14.1 Operator ID (OID)
Le réglage de l'Operator ID CAT « OID » se fait dans le sous-menu IDs. Pour ce faire, sélectionner avec les touches « < » ou « > » l'indication « orig » à côté du paramètre OID et la mettre sur la valeur « edit » avec les touches « + » ou « - ». La valeur de l'OID apparaît alors sous forme hexadécimale. La valeur peut être modifiée dans le réglage « edit ». Pour cela, sélectionner la valeur avec la touche « > ». La valeur peut être modifiée par pas de ± 1 avec les touches « + » ou « - ». Il est également possible de sélectionner le mode de réglage numérique en appuyant sur la touche 🎨. Dans le mode numérique, chaque chiffre peut être modifié par pas de ± 1 en appuyant sur les touches « + » ou « - ». Les valeurs possibles sont « 00h » à « FFh ».
1.14.2 Transportstream ID (TSID) et Original Network ID (ONID)
Etant donné que le débit de données d'un flux de transport à modulation COFDM est généralement inférieur au débit de données du flux de transport reçu, il peut être nécessaire de répartir les services d'un unique flux de transport en entrée sur plusieurs flux de transport en sortie. Lors de la recherche, certains récepteurs ne reconnaissent alors plus tous les programmes qui étaient initialement réunis dans le flux de transport d'origine. L'adaptation du Transport Stream ID « TSID » et ou de l'Original Network ID « ONID » est alors nécessaire.
Remarque : Le TSID et l'ONID sont des nombres à 16 bits. Une combinaison univoque, attribuée une seule fois, du TSID et de l'ONID, permet de différencier un flux de transport de tous les autres flux de transport dans un système TNT. En DVB, l'ONID décrit normalement le lieu d'origine d'un flux de transport.
Des menus d'édition du TSID et de l'ONID sont proposés. Ces valeurs peuvent être modifiées en sélectionnant l'entrée « orig » concernée avec les touches « < » ou « > » et en la réglant sur la valeur « edit » avec les touches « + » ou « - ». Les valeurs momentanées du TSID et de l'ONID du flux de transport traité sont affichées sous forme hexadécimale. Les valeurs des IDs concernés peuvent être modifiées dans le réglage « edit ». Pour cela, sélectionner la valeur avec la touche « > ». La valeur momentanée peut être modifiée par pas de ± 1 avec les touches « + » et « - ». Il est également possible de sélectionner le mode de réglage numérique en appuyant sur la touche 🌐. Dans le mode numérique, chaque chiffre peut être modifié par pas de ± 1 en appuyant sur les touches « + » ou « - ». Tous les IDs sont entrés en hexadécimal. Les valeurs possibles sont « 00h » à « FFh » pour OID et « 0000h » à « FFFFh » pour TSID et ONID.
Remarque : La modification du TSID et de l'ONID ne doit être effectuée que par des utilisateurs expérimentés. Si différents programmes (services) d'un flux de transport SAT sont répartis sur plusieurs flux de transport COFDM, il se peut que le récepteur ne trouve plus automatiquement tous les programmes vu que le caractère univoque des couples TSID / ONID est alors perdu. Procéder dans ce cas comme suit :
- Modifier préférentiellement l'ONID. Le régler si possible sur une valeur comprise entre FF00h et FFEEh. Cette plage est réservée aux usages privés et n'est pas utilisée par les opérateurs de réseaux publics.
- Si la recherche de programmes échoue malgré l'adaptation de l'ONID, le TSID peut être modifié. Veiller alors à adapter tous les TSID d'un système afin de garantir le caractère univoque pour chaque flux de transport.
Ce sous-menu peut être quitté uniquement lorsque le curseur se trouve sur le paramètre « OID ». Pour cela, sélectionner le cas échéant « OID » avec les touches « < » ou « > » et revenir au menu principal avec la touche « Sous-menu » 📄.
Remarque : La modification du TSID et de l'ONID présuppose que le filtre du programme est activé.
1.15 Conditional Access avec complément d'équipement CI (uniquement si le complément d'équipement CI est monté)
Pour le décryptage de programmes cryptés, il est possible de monter le complément d'équipement CI UFZ 394 (200610097). Le montage est décrit dans les documents correspondants.
Lorsque le complément d'équipement CI UFZ 394 est monté, le logiciel le reconnaît automatiquement et modifie les contenus des menus en conséquence.
| E1 1236 MHz | TP | ||
| 27.500 MS/s 3/4 | QPSK | ||
| Sortie | S21 | 306.00 | MHz |
| 8 | MHz | QAM64 | |
Menu principal

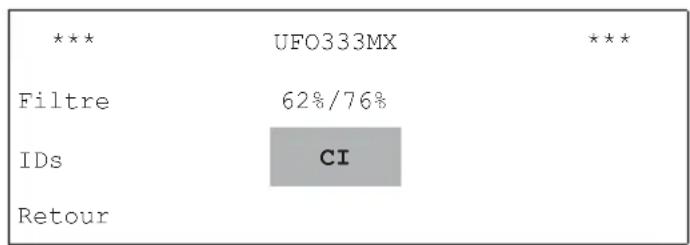

Sous-menu de « Processeur du fl ux de transport »
Sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu » 📄. Lorsque le complément d'équipement CI UFZ 394 est reconnu, le paramètre « CI » apparaît. Sélectionner « CI » avec les touches « < » ou « > » et le sous-menu inférieur avec la touche « Sous-menu » 📄.
Sous-menu de « Cl »
Sous-menu de « CI »

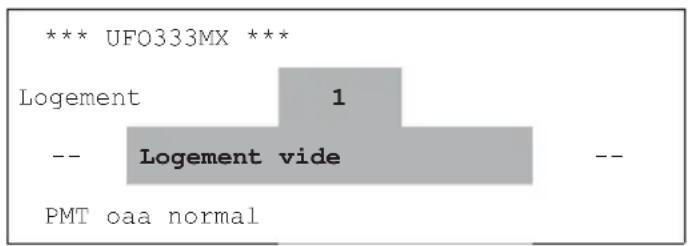

Il est possible de choisir entre l'affichage pour le logement de module CI « 1 » et « 2 » en réglant le numéro du logement avec les touches « < » ou « > » et « 1 » ou « 2 » avec les touches « + » ou « - ». Si un module CI se trouve dans le logement correspondant (1 ou 2), le nom de celui-ci est affiché. Sinon, l'affichage indique que le logement est vide.
Sous-menu de « Cl »
Sous-menu de « CI »
Si plusieurs programmes sont décryptés par un CAM (Conditional Access Module), il existe différentes manières pour les CAM de gérer la liste de ces programmes. En sélectionnant le premier paramètre de la ligne inférieure avec les touches « < » et « > », les touches « + » et « - » permettent de choisir entre « Only Add Add », « oaa » et « First More More Last », « fmmI ».
Le deuxième paramètre dans la ligne inférieure concerne la mise à jour de PMT en cas de modification des informations de gestion. Après la sélection avec les touches « < » et « > », les touches « + » et « - » permettent de choisir entre « Mise à jour de la liste complète de programmes », « normal » et « Mise à jour de la liste », « optimisé ». Si pratiquement tous les CAM supportent le réglage « normal », certains n'autorisent pas le réglage « optimisé ».
Remarque : Un réglage « normal » ou « optimisé » inadéquat peut entraîner des dysfonctionnements de tous les programmes décryptés et ne sera éventuellement rectifié qu'après mise à l'arrêt/en marche de la cassette.
Remarque : La sélection des programmes à décrypter se fait dans le menu Filtre du programme.
A cet effet, sélectionner le processeur du flux de transport « TP » avec les touches « < » ou « > » et appeler le sous-menu avec la touche « Sous-menu ».
Le cas échéant, sélectionner le filtre du programme « Filtre » avec les touches « < » ou « > » et l'appeler avec la touche « Sous-menu » 📄.
| E1 1236 MHz | TP | |
| 27.500 MS/s | 3/4 QPSK | |
| Sortie S21 | 306.00 MHz | |
| 8 MHz | QAM64 | |
Menu principal
Sous-menu de « Processeur du fl ux de transport »

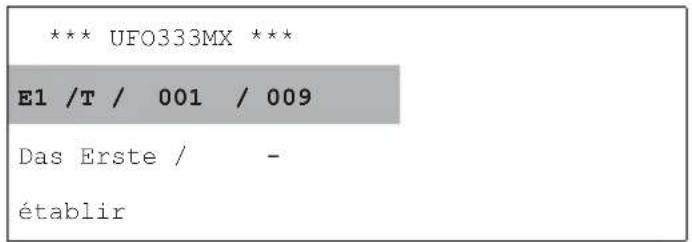

En plus des affichages décrits sous « 1.13 Processeur du flux de transport : Filtre du programme », si le complément d'équipement CI est monté, il apparaît, dans la première ligne entièrement à droite, une possibilité de sélection du logement de module prévu pour le décryptage (1 ou 2) avec les possibilités de sélection suivantes :
« - » = pas de décryptage
« 1 » = décryptage par CAM1
« 2 » = décryptage par CAM 2
Remarque : Seuls des programmes (T, R ou D) du tuner d'entrée E2 peuvent être décryptés.
Sous-menu de « Filtre »
Sous-menu de « Filtre »
Pour cela, sélectionner le paramètre avec les touches « < » ou « > » et choisir avec les touches « + » et « - » entre « - », « 1 » et « 2 ». Les réglages deviennent actifs lorsque le tableau du filtre est établi. Pour cela, sélectionner le paramètre « établir » avec les touches « < » ou « > » et déclencher l'établissement du tableau de programmes avec les touches « + » ou « - ». Pour quitter de nouveau le menu, actionner la touche « Sous-menu ». Dans le sous-menu du « Processeur du flux de transport », celui-ci peut être quitté uniquement si le curseur se trouve sur le paramètre « marche/arrêt » pour « Filtre ».
2. Annexe
2.1 Débit de données utiles (Mbit/s) pour toutes les combinaisons de Coderate, procédé de modulation et intervalle de protection (Guard)
| Mapping Coderate R | Intervalle de protection | Δ /T U | |||
| 1/4 1/8 1/16 1/32 | |||||
| QPSK | 1/2 4.98 5.53 5.85 6.03 | ||||
| 2/3 6.64 7.37 7.81 8.04 | |||||
| 3/4 7.46 8.29 8.78 9.05 | |||||
| 5/6 8.29 9.22 9.76 10.05 | |||||
| 7/8 8.71 9.68 10.25 10.56 | |||||
| 16-QAM | 1/2 | 9.95 | 11.06 | 11.71 | 12.06 |
| 2/3 13.27 14.75 15.61 | 16.09 | ||||
| 3/4 14.93 16.59 17.56 | 18.10 | ||||
| 5/6 16.59 18.43 19.52 | 20.11 | ||||
| 7/8 17.42 19.35 20.49 | 21.11 | ||||
| 64-QAM | 1/2 14.93 16.59 17.56 | 18.10 | |||
| 2/3 19.91 22.12 23.42 | 24.13 | ||||
| 3/4 22.39 24.88 26.35 | 27.14 | ||||
| 5/6 24.88 27.65 29.27 | 30.16 | ||||
| 7/8 26.13 29.03 30.74 | 31.67 | ||||
Tableau 1 : Débit de données de sortie avec les différents paramètres COFDM
3. Remarques
Remarque : En cas d'extension d'installations déjà existantes (encore avec un bloc d'alimentation BN 1681794) avec UFO 371/TP, ne pas oublier que le courant admissible du bloc d'alimentation est inférieur. Par conséquent, observer les indications de consommation de courant sur l'autocollant du bloc d'alimentation.
Lors de l'utilisation dans l'unité de base UFG 404, la charge admissible au maximum du bloc d'alimentation doit être respectée.
Remarque : Une description des fonctions élargies comme la configuration de « Listes Pass- Drop- PID » figure dans les consignes d'utilisation des éléments de commande nécessaires à cet effet tels que UFG 300 ou USW 30.
Les appareils électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément à la directive 2002/96/CEE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.
936.3940/A/ZWT/1211/f - Sous réserve de modifi cations !
Caratteristiche
1.3 Ajuste de DiSEqC TM
- CONSIGNES DE RÉGLAGE
- AFFI CHAGES
- A GAUCHE DE « TP
- CONFI GURATION DE LA VOIE DE TRAITEMENT
- 1.1 SÉLECTION DU TUNER D'ENTRÉE
- 1.2 SÉLECTION DE LA PRISE D'ENTRÉE
- 1.3 RÉGLAGE DISEQC
- 1.4 SÉLECTION DE LA FRÉQUENCE D'ENTRÉE
- 1.5 SÉLECTION DU TAUX DE MODULATION D'ENTRÉE
- 1.6 SÉLECTION DU CANAL DE SORTIE OU DE LA FRÉQUENCE DE SORTIE
- 1.7 SÉLECTION DU NIVEAU DE SORTIE
- 1.8 ACTIVATION/DÉSACTIVATION DE LA SORTIE
- 1.9 SÉLECTION DE LA LARGEUR DE BANDE DU CANAL DE SORTIE
- 1.10 SÉLECTION DU MODE COFDM
- 1.11 SÉLECTION DU MODE DE FONCTIONNEMENT POUR LE MODULATEUR COFDM
- 1.12 SÉLECTION DES PARAMÈTRES COFDM
- 1.13 PROCESSEUR DU FLUX DE TRANSPORT : MULTIPLEXAGE DU PROGRAMME
- 1.14 PROCESSEUR DU FLUX DE TRANSPORT : MODIFIER LES IDS
- 1.14.1 OPERATOR ID (OID)
- 1.14.2 TRANSPORTSTREAM ID (TSID) ET ORIGINAL NETWORK ID (ONID)
- 1.15 CONDITIONAL ACCESS AVEC COMPLÉMENT D'ÉQUIPEMENT CI (UNIQUEMENT SI LE COMPLÉMENT D'ÉQUIPEMENT CI EST MONTÉ)
- ANNEXE
- 2.1 DÉBIT DE DONNÉES UTILES (MBIT/S) POUR TOUTES LES COMBINAISONS DE CODERATE, PROCÉDÉ DE MODULATION ET INTERVALLE DE PROTECTION (GUARD)
- REMARQUES
- CARATTERISTICHE
- 1.3 AJUSTE DE DISEQC TM
Marque : KATHREIN
Modèle : UFO 333/MX
Catégorie : Convertisseur audio/vidéo
