MANUAL DE USUARIO UFO 378/TP KATHREIN

• Unidad de canales óctuple DVB-S(2)/HDTV para montaje en las unidades de base/extensión UFG 412 o UFG 406 con ventilación forzosa para UFO® compact
• Primera unidad de canales para UFO® compact con procesamiento totalmente digital de las señales (implementación directa)
  ■ Efi ciencia energética elevada, consumo de potencia típ. 25 W
  Para procesamiento de ocho transponder DVB-S(2) (SDTV/HDTV) en instalaciones colectivas
• Convierte ocho señales DVB-S(2) con modulación QPSK/8PSK en ocho señales de salida DVB-C con modulación QAM
  ■ La unidad de canales completa está alojada en un módulo
  ■ Dos entradas A/B, ajustables mediante el control central
• Todos los parámetros de transmisión esenciales se pueden ajustar por medio del control central
• Los ocho canales de salida se pueden ajustar y desconectar de forma independiente entre sí a través del control
  ■ Apto para canales contiguos
  ■ Procesador de corriente de transporte MPEG:
• Para el ajuste de una tasa de datos de salida constante (Stuffing) con corrección PCR
• Con fi Itro de canales para suprimir determinados canales de televisión y radio (mediante el control portátil UFG 300 a partir de la versión de software V9.80; ajuste más confortable con USW 30 a partir de la versión de software V4.1 y UFX 314 ⁵⁾ )
• Para adaptación de NIT (Cable NIT; mediante el control portátil UFG 300 a partir de la versión de software V9.70; USW 30 a partir de la versión de software V4.0; además se necesitan UFX 314 y USW 30)
• Para adaptación de CAT (Operator-ID ⁵ ) y modifi cación de TSID y ONID (mediante el control portátil UFG 300 a partir de la versión de software V9.80; USW 30 a partir de la versión de software V4.1 y UFX 314)

■ Modulador QAM (ITU J.83 A) para 16/32/64/128/256 QAM (ajuste de fábrica: 64 QAM)
■ Procesador de corriente de transporte MPEG y modulador QAM como solución FPGA con valores excelentes para MER y atenuación de espalda
■ Posibilidad de actualizar el software a través de la interfaz del control
- Temperatura ambiente admisible para uso en la unidad básica con ventilador (UFG 412, UFG 406): -20°C hasta +50°C
■ Versión de software necesaria en el control central: a partir de V9.70
■ Medidas (an x al x hondo) en mm: 265 x 35 x 170
■ Unidad de embalaje/peso (piezas/kg): 1/1,1

Datos técnicos

Tipo Ref.	Gama de frecuencia (MHz)		Nivel de entrada 4)	Tasa de datos de entrada	Tasa de datos de salida 3)	Tasa de errores de modulación (MER)	Nivel máx. de salida	Margen de ajuste del nivel de salida	Tip. (máx.) Consumo de corriente
	Entrada 950-2150 1)	Salida 47-100/ 110-862 2)	(dBμV)	(MS/s)	(MS/s)	(dB)	(dBμV)	(dBμV)	(V/mA)
UFO 378/TP 20610115			60-110	2-45 (QPSK S1) 1-34 (QPSK S2) 1-28,9 (8PSK S2)	1,5-7,15	45	91 (QAM 256) 85 (QAM 64)	71-91 (QAM 256) 65-85 (QAM 64)	5/2000 (2400) 12,5/1200 (1700) 31/0 (0)

¹⁾ Ajustable en pasos de 1 MHz

2) Ajustable en trama de 8 MHz, ajuste fi no en la trama de 250 kHz

³⁾ Ajustable (stuffi ng)

4) Si se conectan las dos entradas A y B se debe prestar atención a que la diferencia del nivel de entrada sea inferior a 12 dB

5) no a partir del inicio del suministro; actualización del software para habilitación de las funciones aprox. a finales de 2011

Indicación:

Encontrará la versión más actual de estas instrucciones para el uso en la página de Internet de Kathrein: «www.kathrein.de → Service → Bedienungsanleitungen (instrucciones de manejo)»

Diagrama de bloques

Indicaciones de seguridad

Atención:

La capacidad de carga eléctrica de las fuentes de alimentación de las unidades básicas permitidas para el uso del UFO 378/TP no es suficiente para un equipamiento total con UFO 378/TP.

Básicamente se debe tener en cuenta lo siguiente:

• ¡No sobrepasar la capacidad de carga eléctrica de la respectiva unidad básica! Al respecto se deben tener en cuenta los datos de la placa de características así como los valores máximos que aparecen en las hojas de datos de los aparatos utilizados. El consumo eléctrico de los aparatos varía según las condiciones de funcionamiento y uso.
• Un UFO 378/TP ocupa dos posiciones en la unidad básica (portaequipos). La posición de la derecha junto a un UFO 378/TP no se debe ocupar, con el fin de garantizar la evacuación de calor (véase la ilustración).
• ¡Cada UFO 378/TP tiene que funcionar con un cable de alimentación eléctrica separado! El enchufe no utilizado en cada caso se tiene que insertar por el lado del aparato en el lugar de fi jación reservado (véase la ilustración).
• EI UFO 378/TP solo se debe utilizar en instalaciones con ventilación forzada (p. ej. UFG 412, UFG 406).
• No se debe utilizar el módulo de fusibles (ref. 1683186). El consumo eléctrico del UFO 378/TP sobrepasa la intensidad de corriente nominal del módulo de fusibles. Retire los módulos de fusibles del cable de alimentación eléctrica antes de montar este. El UFO 378/TP dispone de medidas de protección internas.

ADVERTENCIA SUPERFICIES MUY CALIENTES NO TOCARLAS

Durante el funcionamiento a temperaturas ambiente elevadas, el cuerpo disipador de calor del UFO 378/TP puede alcanzar temperaturas superiores a 70° C. Si se maneja la instalación en estas condiciones se debe proceder con la debida precaución.

- En caso de utilizar la unidad de cabecera en locales de acceso público, la instalación se debe cerrar con la tapa frontal. La tapa frontal UFZ 412/D está disponible como opción con la referencia de pedido 20610098.

Licencias

Este producto contiene, entre otras cosas, componentes de software sujetos a licencias «open-source». Los textos de las licencias y el código fuente de los programas están disponibles en http://www.kathrein.de/gpl/ufocompact/ufo378.

Instrucciones para el ajuste

El transmodulador óctuple DVB-S(2)-QAM (QPSK/8PSK en QAM) se ajusta con el control portátil UFG 300. Versión de software necesaria en el control: a partir de la versión V9.70

Para el ajuste, conectar el control al módulo (contiene la unidad de canales 1 a 8).

Las teclas que se mencionan a continuación se refieren al control portátil (ver también las indicaciones para el uso del control portátil UFG 300).

Indicación: Los ajustes y valores numéricos que se muestran a continuación son sólo ejemplos y no corresponden necesariamente al estado de suministro.

La unidad de canales deseada (1 a 8) se selecciona mediante las teclas «+» o «-».

El parámetro deseado se selecciona mediante las teclas «<» o «>».

El parámetro seleccionado destella en la visualización.

El ajuste se realiza con las teclas «+» o «-» y, en caso dado, con la tecla «Cambiar modo de ajuste».

Los submenús se abren y cierran con la tecla «Submenú»

Para finalizar se guarda el ajuste en el módulo mediante la tecla «M».

Indicación: Si se separa el control del módulo sin guardar previamente mediante la tecla «M», se activan nuevamente después de unos 20 minutos los últimos ajustes guardados en el módulo.

La siguiente representación muestra el aspecto de la visualización tras enchufar el control:

Menú principal (todos los símbolos representados)

Visualizar

(*) a la izquierda de «TP»:

En caso de fallo se mantiene la visualización para «servicio deseado no alcanzado aún».

Cuando el indicador (*) destella, la unidad de canales no puede alcanzar su estado de servicio correcto.

Esto puede deberse, entre otras cosas, a las siguientes causas:

• Ajuste incorrecto de la frecuencia de entrada o de la tasa de símbolos
• Falta la señal de entrada
• Frontend no encastrado

a la derecha de «Salida»:

La salida de la unidad de canales está desconectada.

(!) El símbolo de exclamación indica que la combinación de la tasa de símbolos de salida ajustada y el nivel QAM ajustado no basta para procesar la tasa de datos de entrada (esto significa que la tasa de datos de entrada es mayor que la tasa de datos de salida).

• sin filtro de canales existe entonces una señal de salida defectuosa
• con filtro de canales se pueden filtrar canales individuales para reducir así la tasa de datos en la medida suficiente.
En este caso continúa visualizándose el signo de exclamación. El usuario debe comprobar el funcionamiento correcto

(P) A la izquierda de «TP»:

La «P» señala que el filtro de canales está activo y, eventualmente, se pueden quitar canales de la corriente de transporte.

Si el frontend no ha encastrado (no se recibe señal de entrada Sat), aparece la indicación siguiente:

Menú principal (frontend no ha encastrado)

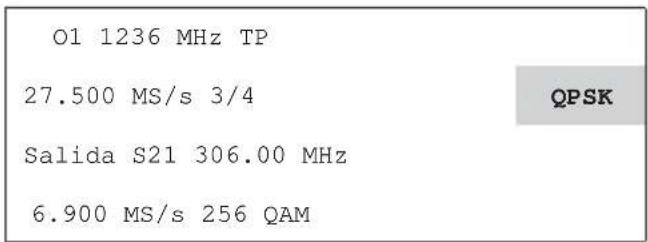

Menú principal (ejemplo para DVB-S)

Menú principal (ejemplo para DVB-S2)

1. Configuración de la unidad de canales

1.1 Selección de la unidad de canales 1 a 8

La indicación se refiere siempre a una de las ocho unidades de canales (O1 a O8) que se encuentran en el módulo. Esto significa que se selecciona primero la unidad de canales en la que deben realizarse ajustes:

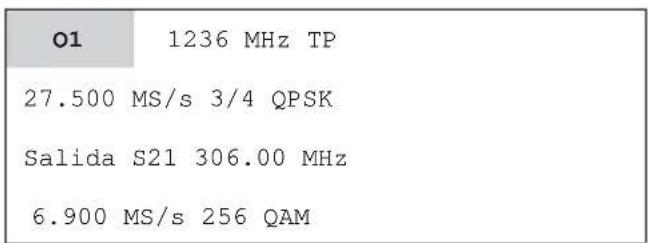

01	1236 MHz	*	TP
27.500 MS/s 3/4 QPSK
Salida S21 306.00 MHz
6.900 MS/s 256 QAM

Menú principal

Con las teclas «+» o «-» se selecciona la unidad de canales «O1» a «O8».

1.2 Selección del conector hembra de entrada

En el submenú de la unidad de canales seleccionada, se puede seleccionar el conector A o B utilizado para la entrada. Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú».

Menú principal

Submenú de la unidad de canales 1

Los ajustes posibles son: A o B

1.3 Selección de la frecuencia de entrada

La frecuencia de entrada en la unidad de canales seleccionada actualmente se selecciona mediante las teclas «<» o «>». La frecuencia de entrada se puede ajustar de forma continua mediante las teclas «+» y «-» de 950 MHz hasta 2150 MHz en pasos de 1 MHz.

01	1236	MHz TP
27.500	MS/s 3/4 QPSK
Salida	S21 306.00 MHz
6.900	MS/s 256 QAM

01	1236	MHz TP
27.500	MS/s 9/10 QPSK
Salida	S21 306.00 MHz
6.900	MS/s 256 QAM

Menú principal Menú principal (ejemplo de un ajuste posición por posición)

No obstante, la introducción se puede realizar también por posiciones:

• Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)
• La primera posición destella y se puede introducir directamente a través de las cifras del teclado
• Tras la introducción destella la segunda posición, etc.
• Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»
• Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

Indicación: Primero se debe seleccionar siempre la frecuencia de entrada, pasando luego a ajustar el nivel de salida.

En el submenú de la frecuencia de entrada se visualizan el SNR, BER actual y el tipo de servicio detectado automáticamente, DVB-S o DVB-S2 del frontend.

Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú».

01	1236	MHz TP
27.500 MS/s 3/4 QPSK
Salida S21 306.00 MHz
6.900 MS/s 256 QAM

Menú principal

** UFO 378TP-01 **
SNR	--.-dB
BER	--.-E---
Standard	----

Submenú de «Frecuencia de entrada« (sin señal)

** UFO 378TP-O1 **
SNR	15.2dB
BER	0.0E-00
Standard	DVB-S

Submenú de «Frecuencia de entrada» (con señal)

Las visualizaciones de SNR, BER y del modo de servicio DVB sólo son válidas en el servicio regular y cuando el frontend está encastrado.

Indicación: Para la indicación de SNR, VER y DVB Standard deben estar ajustados todos los parámetros y el indicador (*) no debe destellar. Para el funcionamiento libre de fallos en las instalaciones rige: SNR > 12 dB

1.4 Selección de la tasa de símbolos de entrada

Menú principal

Menú principal (ejemplo de un ajuste posición por posición)
La tasa de símbolos de salida se selecciona con las teclas «<» o «>».
La tasa de símbolos de entrada se puede ajustar de forma continua mediante las teclas «+» y «-» en pasos de 0,1 MS/s:
DVB-S1 QPSK de 2,0 MS/s hasta 45 MS/s
DVB-S2 QPSK de 1,0 MS/s hasta 34 MS/s
DVB-S2 8PSK de 1,0 MS/s hasta 28,9 MS/s

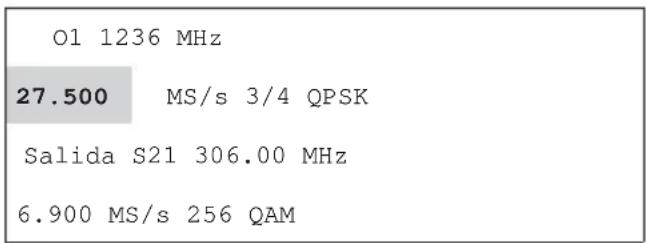

No obstante, la introducción se puede realizar también por posiciones con una exactitud de 0,001 MS/s:
- Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)
- La primera posición destella y se puede introducir directamente a través de las cifras del teclado
- Tras la introducción destella la segunda posición, etc.
- Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»
- Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

Indicación: La tasa de códigos (por ejemplo, 3/4) se determina automáticamente en cuanto la unidad de canales se enclava en el transponder ajustado. Si se visualiza un símbolo de exclamación «!» junto con la tasa de símbolos de salida, es necesario cambiar la tasa de símbolos de salida o el nivel QAM para garantizar un servicio correcto.

1.5 Selección del canal de salida o de la frecuencia de salida

El canal de salida se selecciona con las teclas «<» o «>». Con las teclas «+» o «-» dicho canal se puede ajustar de 48 MHz a 96 MHz y de 114 MHz a 858 MHz en pasos de 8 MHz.

O1 1568 MHz		TP
27.500	MS/s	3/4	QPSK
Salida	S21	306.00	MHz
6.900	MS/s	256 QAM

Menú principal

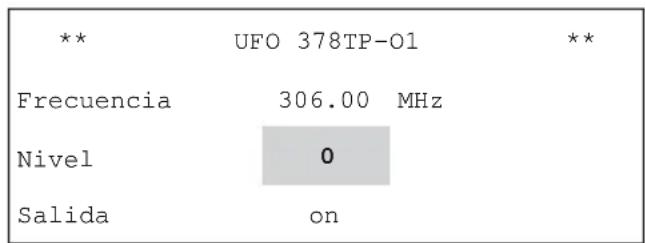

**	UFO 378TP-01	**
Frecuencia	306.25 MHz
Nivel	0
Salida	on

Submenú de «Frecuencia de salida»
En el submenú del canal de salida se puede ajustar con precisión la frecuencia de salida en pasos de 250 kHz, desde 47 MHz hasta 97 MHz y desde 113 MHz hasta 862 MHz. Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú».

1.6 Selección del nivel de salida

El nivel de salida se selecciona con las teclas «<» o «>».

01 1236 MHz	TP
27.500 MS/s 3/4 QPSK
Salida S21	306.00 MHz
6.900 MS/s 256 QAM

Menú principal

Submenú de «Frecuencia de salida»

En el submenú del canal de salida se puede ajustar el nivel de salida en 40 pasos del nivel máximo («0») hasta el mínimo («-40»).

Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú». El nivel de salida se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

1.7 Conectar y desconectar la salida

El canal de salida se selecciona con las teclas «<» o «>».

Menú principal (salida 1 desconectada)

Submenú para «Canal de salida»

En el submenú del canal de salida se puede conectar o desconectar la salida.

Los ajustes posibles son: on y off

Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú».

La salida se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

Cuando la salida está desconectada se visualiza en el menú principal un indicador (*) a la izquierda junto al canal de salida.

Si no se utiliza una unidad de canales (O1 a O8), debe desconectarse su señal de salida.

1.8 Selección de la tasa de símbolos de salida

La tasa de símbolos de salida se selecciona con las teclas «<» o «>».

Menú principal

La tasa de símbolos de salida se puede ajustar de forma continua mediante las teclas «+» y «-» desde 1,5 MS/s hasta 7,15 MS/s en pasos de 0,001 MS/s.

No obstante, la introducción se puede realizar también por posiciones con una exactitud de 0,001 MS/s:

• Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)
• La primera posición destella y se puede introducir directamente a través de las cifras del teclado
• Tras la introducción destella la segunda posición, etc.
• Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»
• Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

1.9 Selección del nivel QAM

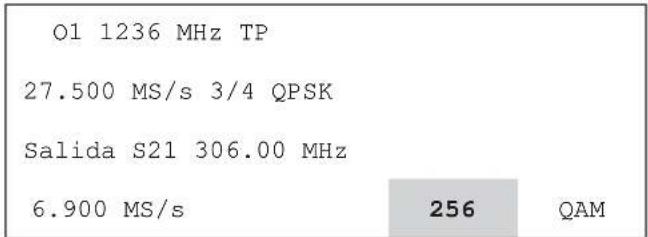

El nivel QAM de la señal de salida se selecciona con las teclas «<» o «>».

Menú principal

Ajustar el QAM deseado mediante las teclas «+» y «-». Están permitidos los niveles 16, 32, 64, 128 y 256 QAM.

Indicación: Si pueden ajustarse diferentes niveles QAM, resulta conveniente ajustar el nivel más pequeño (p. ej., si son posibles 256 o 64, se debería ajustar 64). Cuando aparece un signo de exclamación «!» junto a la tasa de símbolos de salida (lo que significa que la tasa de datos de entrada es demasiado grande para la tasa de datos de salida ajustada), se tiene que aumentar la tasa de datos de salida o el nivel de QAM, para así garantizar un funcionamiento correcto.

1.10 Selección de la señal de modulación para el modulador QAM

En el submenú del nivel QAM se selecciona la señal de modulación (modo) para el modulador QAM.

El nivel QAM de la señal de salida se selecciona con las teclas «<» o «>».

Con la tecla «Submenú» se visualiza el submenú, que se cierra pulsando de nuevo la tecla «Submenú».

El modo QAM se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

Menú principal

Submenú para «Nivel QAM»

Los ajustes posibles son:

Modo SAT-Sig

Servicio normal, la señal de entrada de satélite se transmodula. En caso de fallo de la señal de entrada, se modulan sólo bytes de relleno (0xFF)

PRBS

Servicio de prueba. La señal QAM está modulada con una secuencia PRBS 23.

CW

Con este ajuste no es posible el servicio normal

Servicio de prueba. Señal sinusoidal para el ajuste de nivel con aparatos de medición sencillos.

Con este ajuste no es posible el servicio normal

Menú principal (indicación en el modo PRBS)

Submenú de «Nivel QAM» (Ajuste PRBS)

Indicación: En el modo PRBS se puede ajustar la tasa de símbolos de salida.

El modo CW se puede utilizar para la medición del nivel de salida con aparatos de medición sencillos.

Menú principal (indicación en el modo CW)

Submenú de «Nivel QAM» (Ajuste CW)

1.11 Procesador de corriente de transporte: Se genera el

Indicación: La función «Procesador de corriente de transporte: filtro de canales» está disponible a través del control portátil UFG 300 a partir de la versión de software V4.1 y UFX 314.

O1 1236 MHz P			TP
27.500	MS/s	3/4	QPSK
Salida	S21	306.00 MHz
6.900	MS/s	! 256	QAM

Menú principal

Submenú para «Procesador de corriente de transporte»

El modo de servicio filtro de canales «Filtro» se selecciona en el submenú TP (procesador de corriente de transporte).

El procesador de corriente de transporte «TP» se selecciona con las teclas «<» o «>» y el submenú se abre con la tecla «Submenú». El filtro de canales «Filtro» se selecciona con las teclas «<» o «>» y se activa o desactiva con las teclas «+» o «-». Ajustes posibles son filtro «activado (on)» / «desactivado (off)».

De este submenú sólo se puede salir si el cursor está en el parámetro «on / off».

Si es necesario, seleccionar para ello «on» u «off» con las teclas «<» o «>» y volver al menú principal con la tecla «Submenú».

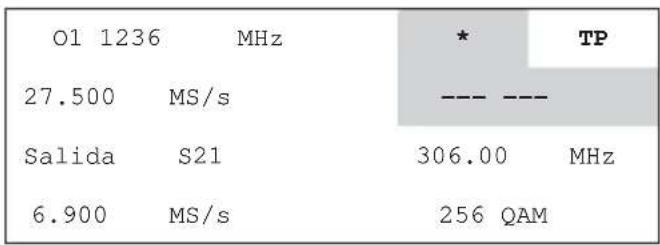

Al seleccionar Filtro de canales «activado (on)» aparece en el menú principal, en la parte superior derecha de la indicación, una «P».

Submenú para «Procesador de corriente de transporte»

Al cambiar al submenú para «Filtro»

Para editar la lista de canales para el filtro de canales, se carga con la tecla «Submenú» en el parámetro «Filtro» en el fi Itro de canales la tabla de canales actual del transponder, con lo que aparece bajo una barra de progreso.

En cuanto la unidad de canales obtiene con éxito esta información, se muestra el submenú para el ajuste.

Submenú para «Filtro»

Submenú para «Filtro»

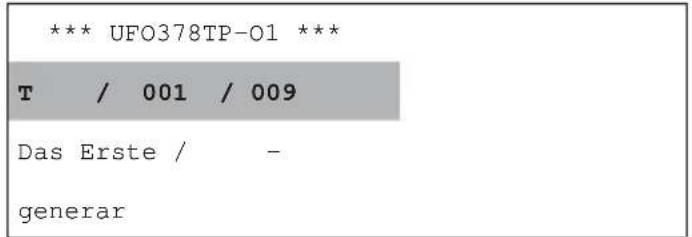

La primera línea muestra el tipo de canal seleccionado, así como el número del canal y la cantidad de canales en el transponder.

T = Canal de TV

R = Emisora de radio

D = Servicio de datos

Nº de canal (p. ej. 001) / Cantidad (p. ej. 009)

del canal seleccionado de los canales en el transponder

La segunda línea muestra el nombre del canal, así como su estado de filtro (+ o -).

El ajuste predeterminado de los canales visualizados es «-», lo que significa que no se transmite ningún canal cuando el áltro de canales está activado, pero no se edita la lista de canales.

El botón «generar» en la tercera línea inicia la creación de la lista de canales que está luego activa.

La selección de los canales cuyo paso se permite se realiza con las teclas «+» y «-», significando el estado «+» que el canal pasa y el estado «-» que se elimina. El parámetro «Estado» se selecciona con las teclas «<» o «>».

Los ajustes actúan cuando se ha generado la tabla de filtros. Seleccionar para ello con las teclas «<» o «>» el parámetro «generar» y activar a continuación la generación de la tabla de canales con las teclas «+» o «-».

Indicación: El filtro de canales se puede editar aunque no esté activado («off»). De este modo es posible comprobar la función o desactivarla temporalmente sin tiempos de espera y sin reprogramación.

Si no se ha editado la lista de canales, pero el filtro de canales está conectado, actúa la lista anteriormente almacenada o bien, si no existe ninguna lista, no se transmite ningún canal.

Submenú para «Filtro»

Al generar el fi ltro de canales

Indicación: En la modulación QAM, la tasa de datos máxima posible en el canal de salida puede ser más baja que la tasa de datos recibida. En tal caso tiene que estar activado el fi otro de canales.

Cuando está activado el filtro de canales, aparece junto al parámetro una indicación sobre la ocupación de la tasa de datos de salida actual. Ya que la tasa de datos puede fluctuar en función del contenido del canal, se visualiza el valor momentáneo y el valor máximo.

Indicación: Sólo se visualizan los valores promedio, que pueden variar en función del canal. Para garantizar un funcionamiento sin errores, se han de planificar al menos del 10 hasta 15 % de reserva, es decir que el aprovechamiento de la tasa de datos debería estar como máximo entre el 85 hasta el 90 %.

Con la tecla «Submenú» se sale del submenú «Filtro de canales».

Indicación: Si se sobrepasa la cantidad máxima de canales cuyo paso se permite, se presenta un mensaje de fallo.

1.12 Procesador de corriente de transporte: cambiar IDs

Indicación: La función «Procesador de corriente de transporte: cambiar IDs» está disponible a través del control portátil UFG 300 a partir de la versión de software V9.80 o con USW 30 a partir de la versión de software V4.1 y UFX 314.

Menú principal

Submenú para «Procesador de corriente de transporte»

El ajuste de los «IDs» se realiza en el submenú TP (Procesador de corriente de transporte).

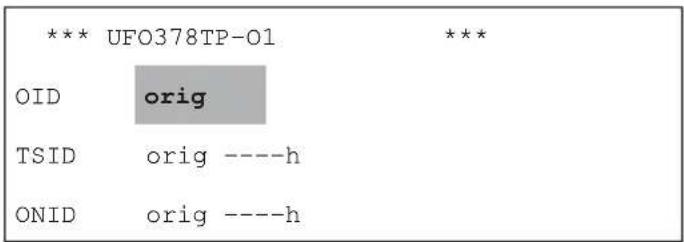

El procesador de corriente de transporte «TP» se selecciona con las teclas «<» o «>» y el submenú se abre con la tecla «Submenú». La función «IDs» se selecciona con las teclas «<» o «>» y el submenú se abre con la tecla «Submenú». Aquí se pueden editar, en caso necesario, la ID de operador, la ID de corriente de transporte y la ID original de Network.

Submenú para «Procesador de corriente de transporte»

Submenú para «IDs»

1.12.1 ID de operador (OID)

El ajuste de la ID de operador CAT «OID» se realiza en el submenú IDs. Para ello se selecciona con las teclas «<» o «>» el logotipo «orig« junto al parámetro OID y se ajusta con las teclas «+» o «-» al valor «edit». A continuación aparece el valor del OID en escritura hexadecimal. En el ajuste «edit« se puede modificar el valor. Para ello se ha de elegir el valor con la tecla «>». Con las teclas «+» o «-» se puede modificar el valor en pasos de ± 1. Como alternativa también se puede seleccionar el modo de ajuste numérico pulsando la tecla 📁. En el modo numérico se puede modificar cada cifra pulsando las teclas «+» o «-» en pasos de ± 1. Valores posibles son «00h» hasta "FFh".

1.12.2 ID de corriente de transporte (TSID) e ID original Network (ONID)

Si la tasa de datos de una corriente de transporte modulada con QAM es menor que la tasa de datos de la corriente de transporte recibida, puede ser necesario repartir los servicios de una corriente de transporte individual en la entrada entre varias corrientes de transporte en la salida. Algunos receptores no detectan entonces durante la búsqueda todos los canales que se concentraban en la corriente de transporte original. En este caso, necesitan la adaptación de la ID de corriente «TSID» y/o la ID original Network «ONID».

Indicación: La TSID y la ONID son cifras de 16 bits. Con una clara combinación, asignada una sola vez, a partir de TSID y ONID se puede diferenciar una corriente de transporte de todas las demás corrientes de transporte en un sistema DVB-C. La ONID describe en DVB normalmente la ubicación original de una corriente de transporte.

Se ofrecen menús para editar la TSID y la ONID. Estos valores se pueden modificar seleccionando con las teclas «<» o «>» la entrada respectiva «orig» y ajustándolos con las teclas «+» o «-» al valor «edit». Los valores respectivamente actuales de TSID y ONID de la corriente de transporte procesada se visualizan en escritura hexadecimal. En el ajuste «edit» se pueden modificar los valores de las IDS correspondientes. Para ello se ha de elegir el valor respectivo con la tecla «>». Con las teclas «+» o «-» se puede modificar el valor en pasos de ± 1. Como alternativa también se puede seleccionar el modo de ajuste numérico pulsando la tecla. En el modo numérico se puede modificar cada cifra pulsando las teclas «+» o «-» en pasos de ± 1. Todas las IDs se introducen de modo hexadecimal. Posibles valores con «00h» hasta «FFh» para la OID o bien «0000h» hasta «FFFFh» para la TSID y la ONID.

Indicación: La modificación de la TSID y de la ONID sólo deberán realizarla usuarios experimentados. Cuando diferentes canales (servicios) de una corriente de transporte SAT se reparten entre varias corrientes de transporte QAM, puede ocurrir que el receptor no encuentre automáticamente todos los canales, ya que en este caso se pierde la claridad de los pares de TSID / ONID. En este caso se ha de proceder del siguiente modo:

• Se deberá modificar preferentemente la ONID. Ésta se ha de ajustar, a ser posible, a un valor entre FF00h y FFEEh. Esta área está reservada para uso privado y no es utilizada por compañías operadoras de red públicas.
• Si a pesar de la adaptación de la ONID la búsqueda de canales no tiene éxito, se puede modificar la TSID. Al hacerlo hay que prestar atención a que se adapten todas las TSID en un sistema a fin de garantizar la claridad para cada corriente de transporte.

De este submenú sólo se puede salir si el cursor está en el parámetro «OID». Si es necesario, seleccionar para ello «OID» con las teclas «<» o «>» y volver al menú principal con la tecla «Submenú».

2 Atención

Indicación:

- Encontrará una descripción de las funciones ampliadas, como por ejemplo «Generación de cable NIT», asignación de «Logical Channel Number», etc. en las instrucciones de uso de los elementos de control necesarios para ello UFG 300 o USW 30.

Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos.

Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.

936.4218/-/ZWT/0911/esp - Datos técnicos sujetos a modifi caciones.

Caratteristiche

Sottomenu del «Filtro»

Sottomenu del «Filtro»

Sottomenu del «Filtro»
