MANUAL DE USUARIO UFO 340 KATHREIN

Sistema de tratamiento de señales UFO®compact Módulo de canal Twin de TV Sat

• Módulo de canal Twin de TV vía satélite para su montaje en las unidades básicas UFO®compact UFG 3xx,
• Para el tratamiento de dos señales de satélite independientes de norma TV convencional (PAL, SECAM) con subportadoras analógicas y conversión en una gama de frecuencias de salida de 110-862 MHz
  ●Apto para canal adyacente
  ●Para normas de TV B/G, D/K, I
  ●Tratamiento de subportadora Sat reductor de ruidos, compatible con el procedimiento Panda I de la marca Wegener
• Modos de sonido: mono, estéreo y sonido dual
• Descodificador de líneas de datos para selección automática del modo de sonido (mono, estéreo y dual)
  ●Apto para banda C
  ●Umbral FM: 7 dB
  ●Nivel de salida regulable con el control de la unidad básica
• Señal de salida desconectable con la unidad de control
  ●Con ayuda de una señal TV Sat, es posible oscurecer la pantalla para un canal (Twin A) (por ej. para transmitir programas de radio via un canal de TV)
• Interfaz de descodificador para un canal (Twin A). Señal A/V conmutable con voltajes externos (descodificador, grabadora de vídeo). Configuración posible con la unidad de control

CE A

Los equipos electrónicos no son basura especial, según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO y DEL CONSEJO del 27 de enero de 2003 deberán eliminarse correctamente los equipos eléctricos y electrónicos antiguos.

Entregue este equipo al final de su utilización, para su eliminación a los centros públicos de recogida.

Datos técnicos

Frecuencia

Nivel/Impedancia

Interfaz de descodificador y AV

Ancho de banda HF SAT

Umbral FM

Frec. de portadora de sonido SAT (V/mA)

Voltaje alimentación/ Consumo típ. ^19

Temp. amb. tolerada

Entrada Salida

^2

Entrada

Salida

Nivel/Impedancia

Canal en gama920-2150 MHz ^1)

110-862 MHz^2)

48-80 dBμV/ 75 75 Ohm

93 dBμV ^1 /Ohm

FBAS

BB

Audio

FBAS

Audio

1 Vss/75 Ohm^5)

1 Vss/75 Ohm^5)^6) 0,3 Vss75 Ohm^5)^7)

1 Veff10 kOhm ^8) asim.

1 Vss/75 Ohm

1 Veff/10 kOhm ^9) asim.

27-36 MHz

7 dB^10)

5,5-9 MHz^11)

5/1160 -2012,5/390 hasta31/9

°C+50 °C

1) Para módulos de canal Twin A y Twin B ajustables por separado en pasos de 1 MHz

2) Opcionalmente normas B/G, D/K e I. Además opcionalmente norma M (relación portadora sonido/imagen 4,5 MHz, pasos ajustables según norma B/G)

3) Ajustable en pasos de 7 y 8 MHz (según norma); posible ajuste de precisión en pasos de 250 kHz dentro del canal de salida configurado. Se ajusta en el módulo de canal Twin A. La frecuencia de salida de Twin B es siempre 7 u 8 MHz más alta que la frecuencia de salida de Twin A

^4 El nivel se ajusta en el módulo de canal Twin A y es igual para Twin B.

Nivel de salida de 92-100 dBμV (16 canales) o 92-98 dBμV (24 canales) ajustable en la salida del sistema

5) Adaptable a dispersiones de imagen FM 13,5/16/20/25 MHz

6) Con desacentuación

7) Sin desacentuación, entre valores sincrónico y blanco de la señal Video no corregida

^9 ) Adaptable a las dispersiones 50 kHz-420 kHz, para esto desacentuación necesaria (50, 74 μs, J17) opcional

9) Para desviación de las portadoras de sonido de acompañamiento en salida del aparato 50 kHz

^10 Estático

^11 ) Frecuencias de portadora de sonido ajustables en pasos de 10 kHz

^12) A partir de la versión de aparato C00, el consumo de corriente pasa a ser de 1000 mA para un tensión de 5 V y de 460 mA para 12,5 V. No es necesario cambiar el equipamento maximo.

Instrucciones de configuración

Se configura el módulo de canal Twin de TV Sat por medio de la unidad de control del módulo básico UFG 308 o UFG 312. Versión necesaria del software del control: a partir de la 7.00.

Versión necesaria del software del control a partir de la version de aparato C00: 8.01 o superior.

Para configurarlo, hay que conectar la unidad de control al módulo (que tiene los módulos de canal Twin A y Twin B). Las teclas mencionadas a continuación se refieren a la unidad de control (ver también las instrucciones de las unidades básicas UFG 308, UFG 312).

Nota:

Los ajustes y valores numéricos aquí mostrados se dan sólo como ejemplo y no necesariamente concuerdan con los que hay al suministrarse el módulo.

El parámetro deseado se selecciona con las teclas „←“ o „→“.

Entonces el parámetro elegido se pone intermitente. Se modifica su valor con las teclas „+“ o „-“.

A continuación se almacena en el módulo este ajuste con la tecla M. Si se separa la unidad de control del módulo sin haber almacenado los valores, vuelven a estar activos los ajustes que estaban almacenados en el módulo.

1. Selección del módulo de canal Twin A o Twin B

El display se refiere siempre a uno de los dos módulos de canal (A o B).

Es decir, primero se selecciona el módulo de canal en el que se quieren realizar cambios.

Nota:

El módulo de canal con la frecuencia de salida inferior es Twin A. Twin A es el que determina el ajuste de la frecuencia de salida y del nivel de salida.

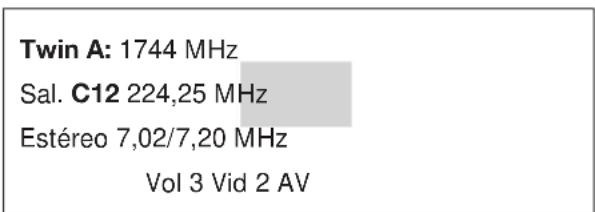

Twin A 1744 MHz

Entr. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Con las teclas „<<“ o „>>“ se elige „Twin A" o „Twin B".

2. Configuración de los módulos de canal Twin A y Twin B

Se elige el conector de entrada A/B para el módulo de canal Twin B y se desconecta un módulo de canal por medio del submenú para seleccionar el módulo de canal. Para esto, pasar con la tecla al submenú.

Twin A 1744 MHz

Entr. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Menú principal Submenú salida

***

UFO 340

Entrada Twin A/B A/A

Salida Twin A

On

Twin B 1744 MHz

Sal.

C13 232,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Menú principal

***

UFO 340

Entrada Twin A/B A/A

Salida Twin B On

Submenú salida

Se selecciona el parámetro deseado con las teclas „←“ o „→“.

Éste parámetro es el mismo para ambos módulos de canal. Ajustable en el submenú del Twin A o Twin B. Hay tres posibilidades de ajuste:

A/A = Twin A y Twin B están conectados a la entrada A

A/B = Twin A está connectado a la entrada A y Twin B a la entrada B

B/B = Twin A y Twin B están conectados a la entrada B

Esto permite la operación simultánea de Twin A y Twin B con polarizaciones diferentes

Nota:

Hay que conectar las señales Sat FI de diferentes niveles de polarización con igual nivel (tolerancia: ± 2 dB) a las entradas A y B.

Al desconectarse un módulo de canal, se detiene y no genera ninguna señal de salida.

Si un módulo de canal está desconectado, en el menú principal se ve lo siguiente:

Twin A 1744 MHz Sal. *C12 224,25 MHz Estéreo 7,02/7,20 MHz Vol 3 Vid 2 AV

o

Twin B OFF

Menú principal Twin A (desconectado) Menú principal Twin B (desconectado)

El módulo de canal Twin A se puede seguir empleando con la señal de salida desconectada como desmodulador con salida A/V (interfaz de descodificador). Por eso se siguen mostrando todos los parámetros del módulo de canal Twin A y la indicación del canal de salida se marca con un * (indicando que la señal de salida está desconectada).

3. Elegir la frecuencia de entrada

Twin A 1744 MHz Sal. C12 224,25 MHz Estéreo 7,02/7,20 MHz Vol 3 Vid 2 AV

Ajustable con las tecla „+“o „-“ entre 950 MHz y 2150 MHz en pasos de 1 MHz.

La entrada se puede realizar también por dígitos:

• Pulsar al mismo tiempo las teclas „←“ y „→“ volver a soltarlas (arranca el modo de cambio)
• Elegir con las teclas „←“ y „→“ la posición (el dígito elegido está intermitente)
• Modificar la cifra con las teclas „+“ o „-“. De este modo se van eligiendo y modificando todos los dígitos
• Pulsar al mismo tiempo las teclas „←“ y „→“ volver a soltarlas (se cierra el modo de cambio)

4. Elegir la frecuencia de salida y el canal de salida

Menú principal

***	UFO 340	***
Sal. frec.		224,25 MHz
Sal. nivel	-12	Norma B/G
<Volver:		Submenú..>

Submenú Salida

Ajustable con las teclas „+“ o „-“ entre 111,25 MHz y 847,25 MHz en pasos de 7 u 8 MHz (según norma). En las normas de TV D/K e I se indica el canal para los canales especiales con “---”.

Es posible ajustar con precisión la frecuencia de salida en pasos de 250 kHz en el submenú de la frecuencia de salida. Para esto pasar al submenú con la tecla y ajustar la frecuencia deseada con las teclas „+“ o „-“. Pulsando la tecla se sale de nuevo del submenú.

Nota:

Sólo es posible este ajuste si se ha elegido el módulo de canal Twin A.

La frecuencia de salida del módulo de canal Twin B está directamente ligada al ajuste del módulo de canal Twin A, y no se puede ajustar por separado: f_salida_B = f_salida_A + 7 MHz (norma B).

f_salida_B = f_salida_A + 8 MHz (norma G, D, K, I)

5. Elegir el nivel de salida

Twin A 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

***

UFO 340

***

Sal. frec. 224,25 MHz

Sal. nivel -15 Norma B/G

Submenú SalidaMenú principal

Ajustable en 40 pasos con las teclas „+“ y „-“. Los límites ajustables están indicados con „Mín.“ y „Máx.“ (similar a los topes izquierdo y derecho de un selector de atenuación).

Se puede ajustar el nivel de salida en el submenú de la frecuencia de salida. Para esto pasar al submenú con la tecla y ajustar el nivel deseado con las teclas „+“ y „-“.

Pulsando la tecla se sale del submenú.

Note:

Sólo es posible este ajuste si se ha elegido el módulo de canal Twin A.

El nivel de salida del módulo de canal Twin B está directamente ligado al ajuste del módulo de canal Twin A, y es igual dentro del margen de precisión indicado.

6. Elegir la norma TV

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

***

UFO 340

***

Sal. frec. 224,25 MHz

Sal. nivel -12 Norma I

Submenú SalidaMenú principal

Elegir la norma TV en el submenú con la tecla „+“ o „-“ de la unidad de control. Se pueden elegir las normas de TV B/G, D/K e I. Además opcionalmente se puede configurar la norma M, pero sólo con pasos ajustables según la norma B o G con distancia portadora de sonido/imagen de 4,5 MHz.

7. Elegir el modo de sonido

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Se cambia el modo de sonido con las teclas „+“ o „-“ de la unidad de control (opción de „Mono“, „Estéreo“, „Sonido dual“ o „Automático“). En el modo "Mono" existe la posibilidad de elegir el modo de la portadora de sonido Sat („Sub“ o „Main“, véase punto 9).

Nota sobre el modo "Auto":

●Emplearlo sólo para canales Sat con señal VPS (líneas de datos)
- Representación en función del contenido de la línea de datos "Auto S" (estéreo), "Auto Z" (dual), "Auto M" (mono)
- Si no hay señal VPS, se pasa automáticamente a la señal de sonido dual (se indica "Auto *Z")
●Frecuencias de portadora de sonido Sat no modificables en modo "Auto"

En todos los canales en alemán con teletexto se emite también la señal VPS.

Para estos canales se recomienda de modo general la opción "Auto". Según el modo de sonido elegido, en el módulo se lleva a cabo el cambio automáticamente.

Nota sobre el modo "Dual"

En el modo „Dual“ se pueden cambiar en el submenú las frecuencias de la portadora de sonido Sat.

Razón: cambio de Sonido 1 y Sonido 2 en canales en varios idiomas como Eurosport.

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Dual 7,02/7,20 MHz

Vol 3 Vid 2 AV

***

UFO 340

***

Cambiar sonido1/sonido2:

7,20/7,02 MHz

Submenú DualMenú principal

Nota sobre las normas TV:

Sólo es posible recibir el sonido de acompañamiento TV en estéreo si se ha elegido como norma B/G. Si se ha elegido otra norma de TV (D/K, I o M), el sonido de acompañamiento se recibe en Mono.

Si el sonido de acompañamiento Sat está en estéreo, con el ajuste "Estéreo" o "Auto" ("Auto S") la señal Mono de la salida se trata como una suma ((I+D)/2) de la señal estéreo Sat.

8. Elegir la frecuencia de portadora de sonido Sat

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

En los modos "Estéreo" y "Dual" la segunda frecuencia de portadora de sonido Sat está ligada a la primera (distancia de 180 kHz).

Se puede ajustar la frecuencia de la portadora de sonido Sat (5,5-9 MHz) con las teclas „+“ o „-“ de la unidad de control.

9. Elegir el modo operativo de portadora de sonido Sat

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02 MHz Sub

Vol 3 Vid 2 AV

Cambio del modo operativo con las teclas „+“ o „-“ de la unidad de control. Se selecciona entre:

●modo "Main" (ajuste para portadora de sonido principal, como EUTELSAT)

Este ajuste sólo es posible en el modo "Mono". En los modos de sonido "Estéreo", "Dual" o "Auto" se configura por tanto siempre automáticamente el modo operativo "Sub".

10. Elegir el volumen y la desviación de la portadora de sonido Sat

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Para corregir el volumen en los modos de sonido "Mono Sub", "Estéreo", "Dual" y "Auto":

Vol 1 = -6 dB

Vol 2 = -3 dB

Vol 3 = 0 dB

Vol 4 = +3 dB

Para adaptar la desviación de la portadora de sonido Sat en el modo de sonido "Main":

Vol 1 = 420 kHz

Vol 2 = 140 kHz

Vol 3 = 85 kHz

11. Elegir la desacentuación de sonido

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 6,65 MHz Main

50 μs Vol 3 Vid 2 AV

Sólo es posible realizar este ajuste en el modo de portador de sonido Sat "Main".

Ajustable con las teclas „+“ o „-“ de la unidad de control ("50 μs", "75 μs" o "J17").

12. Elegir la desviación de imagen

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Estéreo 7,02/7,20 MHz

Vol 3 Vid 2 AV

Ajustable con las teclas „+“ o „-“ de la unidad de control.

Para la adaptación a las siguientes desviaciones FM:

Vid 1 = 13,5 MHz

Vid 2 = 16 MHz

Vid 3 = 20 MHz

Vid 4 = 25 MHz

13. Elegir la polaridad de imagen

Twin A: 1744 MHz

Sal. C12 224,25 MHz

Dual

7,02/7,20 MHz

Menú principal

***

UFO 340

***

Videopolaridad positiva

Submenú Vid2

Con las teclas „+“ o „-“ de la unidad de control se puede elegir "negativa" (caso normal) o "positiva" (transpondedor de banda C).

14. Modo de servicio de la interfaz AV o de descodificador

Menú principal

Submenú A/V

Se configura con las teclas „+“ o „-“ de la unidad de control. Se pueden elegir los estados de funcionamiento:

- "interno" Las señales Vídeo y Audio están unidas internamente en el módulo. Con voltajes de conmutación externos (+12 V), por ej. de un descodificador o de una grabadora de vídeo, se puede conmutar la interfaz del descodificador (interrupción de la vía interna de la señal).

Ejemplos de aplicación: - funcionamiento con descodificador

- funcionamiento con grabadora o cámara de vídeo

● "externo" La vía interna de la señal se interrumpe; los voltajes de conmutación externos no la influyen. Para fuentes de señal A/V que no pueden enviar ningún voltaje de conmutación.

Estos dos modos de servicio se pueden elegir por separado para Vídeo y Audio.

Además en el parámetro "Video" se puede elegir también el estado "Pantalla oscura". A partir de la versión de aparato C00 es posible tambien para Twin B. Así, recibiendo una señal de TV Sat se puede generar una pantalla oscura para:

●transferir señales de radio Sat via un canal de TV

● transferir por medio de la interfaz A/V las señales Audio alimentadas (por ej. reproductor de CD) via un canal de TV

Ocupación del conector hembra Submin D

Pin	1	2	3	4	5	6	7	8	11	12	13
Señal	Entrada Audio izqda	Entrada FBAS; Video emborn.	Señal de conm. Video 0/12 V	Salida de banda básica	Salida FBAS	Entrada Audio dcha.	Señal de conm. Audio 0/12 V	Masa	Masa	Salida Audio izda.	Salida Audio dcha.

Funcionamente mixto de UFO 340 con UFO 335/365, aplicación en unidades básicas y de ampliación más antiguas

1. Con UFO 340 el canal adyacente superior ya viene predeterminado al elegirse el inferior (ocupación de canal adyacente obligatorio)

En los sistemas ya existentes se puede producir la siguiente situación.

Canal 7	Canal 8	Canal 9	Canal 10
ocupado con UFO 335	se debe ocupar	ocupado con UFO 335	se debe ocupar

Solución con UFO 340:

Canal 7	Canal 8	Canal 9	Canal 10
ocupado con UFO 335	UFO 340	UFO 340	UFO 335

Hay que cambiar un módulo UFO 335 del canal 9 al canal 10. Si sólo se quiere ocupar el canal 8, hay que desactivar en consecuencia la correspondiente señal de salida del UFO 340.

1. Al completarse sistemas ya existentes (todavía con bloque de alimentación n.º 1681794) con un módulo UFO 340, hay que tener en cuenta que el bloque de alimentación tiene menor capacidad de corriente. Por eso tomar en cuenta las características eléctricas en la etiqueta del bloque de alimentación.

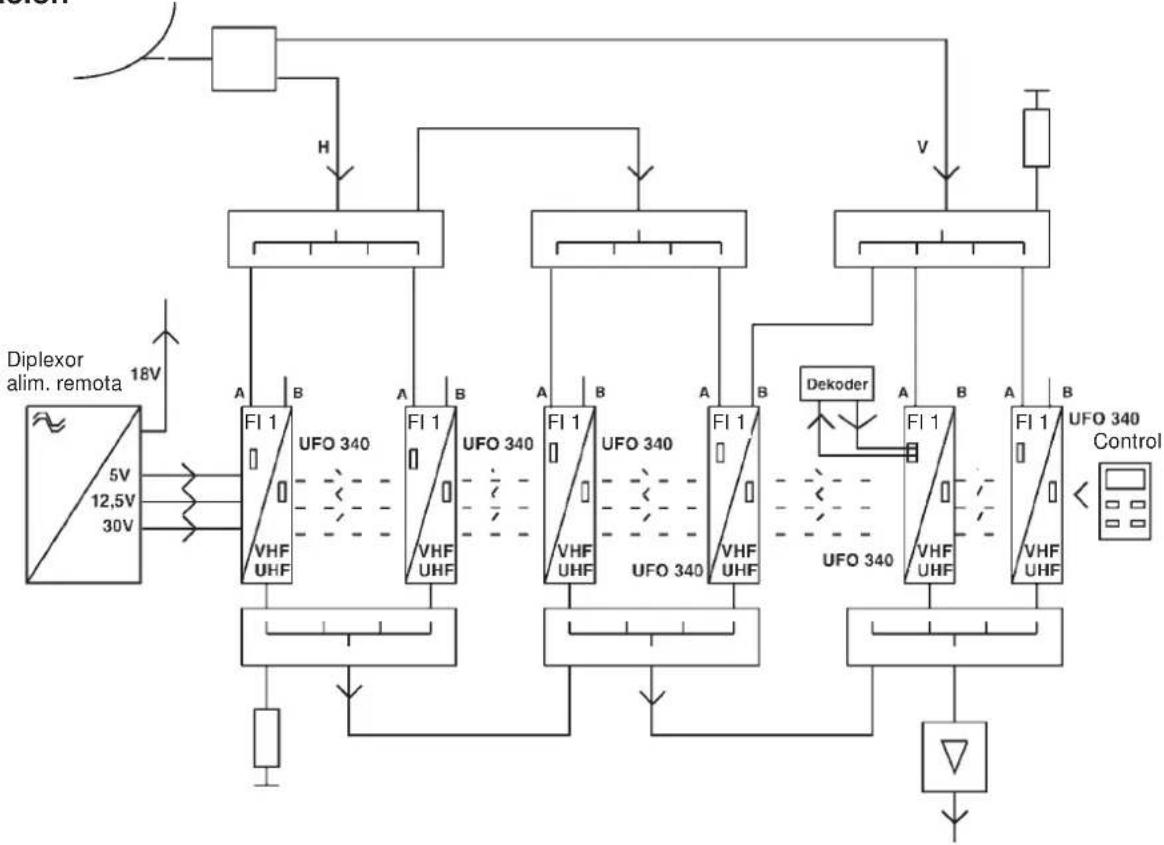

Aplicación

