MANUAL DE USUARIO UFO 372/TP KATHREIN

Nombre (par ex. 009)

• Unidad de canales Twin DVB S/HDTV para montaje en unidades básicas/de extensión UFO® compact UFG 3xx o en unidades básicas UFG 4xx
• Para procesamiento de dos transponder DVB-Sat o dos de HDTV en instalaciones colectivas
• Convierte dos señales DVB-S con modulación QPSK o dos señales DVB-S2 con modulación 8PSK en dos señales de salida con modulación QAM
• La unidad de canales completa está alojada en un módulo
• Dos entradas A/B, ajustables mediante el mando central (p. ej. para conmutación H/V y para montaje de Cable-NIT para dos polarizaciones)
• DiSEqC™ 1.0 para activación de multiinterruptores externos
• Todos los parámetros de transmisión esenciales se pueden ajustar por medio del mando central
• Los dos canales de salida se pueden ajustar por separado
• Los dos niveles de salida se pueden ajustar y desconectar por separado a través del mando
• Apto para canales contiguos
  ● Procesador de corriente de transporte MPEG:

- Para ajuste de una tasa de datos de salida constante (Stuffing) con corrección PCR

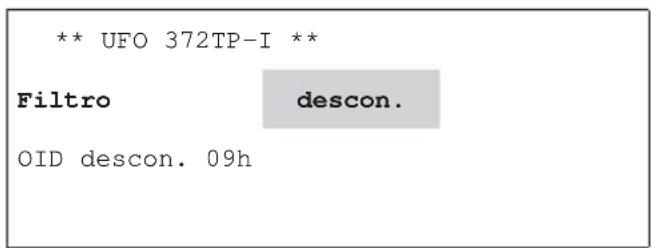

- Con fi Itro de programas para suprimir determinados programas de televisión y radio (ajuste más confortable con USW 30 y UFX 31x)

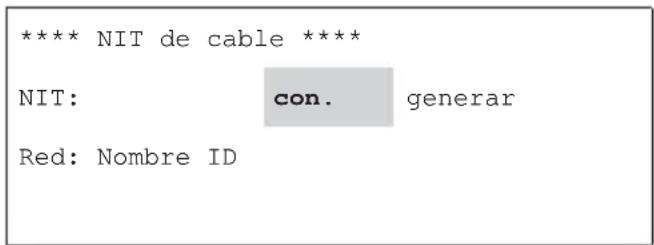

- Para adaptación de NIT (NIT de cable; se necesita adicionalmente UFX 31x)

Para adaptación de CAT, p. ej. para ajustar la ID de operador
- Modulador QAM para 16/32/64/128/256 QAM (ajuste de fábrica: 64 QAM)
- Procesador de corriente de transporte MPEG y modulador QAM como solución FPGA con valores excelentes para MER y atenuación de espalda
- El software se puede actualizar a través de la interfaz del mando
- Temperatura ambiente admisible para uso en:

- unidad básica con ventilador (UFG 412): -20 a +50 °C

- unidad de base/de extensión sin ventilador (UFG 3xx): -20 a +40 °C

• Versión de software necesaria en el mando central: a partir de V 9.30
• Medidas (an x al x fondo) en mm: 265 x 27 x 170
• Unidad de embalaje/peso (pzas./kg): 1/0,8

Salida

(conector hembra F)

Campo para

pegatina adjunta

Conexión para bus de

alimentación de corriente

Sat-FI - Entrada B

(conector hembra F)

Sat-FI - Entrada A

(conector hembra F)

Tipo Ref.	Gama de frecuencia (MHz)		Nivel de entrada1)	Tasa de datos de entrada	Tasa de datos de salida 3)	Tasa de errores de modulación (MER)	Nivel máx. de salida	Margen de ajuste máx. de salida	Consumo de corriente
	Entrada 950-2150 1)	Salida 47-100/ 110-862 2)	(dBμV) (MS/s) (MS/s)	(dB) (dBμV)	(dBμV) (V/mA)
UFO 372/TP 20610084	C C	C C	55-85	2-45 (S1) 2-30 (S2)	2,275-7,15 43		91 (QAM 256) 85 (QAM 64)	81-91 (QAM 256) 75-85 (QAM 64)	5/1200 12,5/760 31/7

¹ Ajustable en pasos de 1 MHz
^a Ajustable en trama de 8 MHz, ajuste fi no en la trama de 250 kHz
³ Ajustable (stuffi ng)
4) Si se conectan las dos entradas A y B se debe prestar atención a que en ambas se tenga aproximadamente el mismo nivel de entrada

■ Instrucciones de ajuste

El transmodulador Twin DVB-S2-QAM (QPSK/8PSK en QAM) se ajusta a través del mando en la unidad básica UFG 404 o UFG 412 y/o UFG 412/R.

Versión de software necesaria en el mando: a partir de la versión V 9.30

Para el ajuste, conectar el mando en el módulo (contiene la unidad de canales I y II).

Las teclas que se mencionan a continuación se refieren al mando (ver también las indicaciones para el uso de las unidades básicas UFG 404 o UFG 412 y/o UFG 412/R).

Nota: Los ajustes y valores que se muestran a continuación son sólo ejemplos y no corresponden necesariamente al estado de suministro.

La unidad de canales deseada (I o II) se selecciona mediante las teclas «<<» o «>>».

El parámetro deseado se selecciona mediante las teclas «<» o «>».

El parámetro seleccionado destella en la visualización.

El ajuste se realiza con las teclas «+» o «-» y, en caso dado, con la tecla «Cambiar modo de ajuste»

Los subemenús se activan y cierran con la tecla «Submenú»

Para finalizar se guarda el ajuste en el módulo mediante la tecla «M».

Nota: Al separar el mando del módulo sin guardar primero con la tecla «M», los ajustes guardados originalmente en el módulo se activan de nuevo.

■ Ajuste del idioma y consulta de los números de versión

Pulsando la tecla «F» se accede al menú del sistema, en el que se puede ajustar el idioma y consultar los números de versión.

Menú del sistema

Submenú de «Ajustar idioma»
En el menú del sistema se pueden seleccionar con las teclas «+» y «-» entre «Ajustar idioma» y «Números de versión».
Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

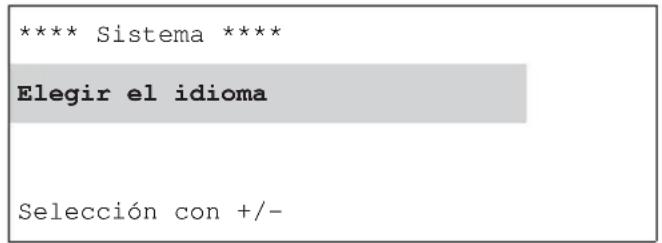

En el submenú «Ajustar idioma» se puede seleccionar el idioma deseado mediante las teclas «+» o «-».

Los ajustes posibles son: alemán, inglés, francés o español

Menú del sistema

Bootloader	4.00
Control	9.30

Submenú de «Números de versión»

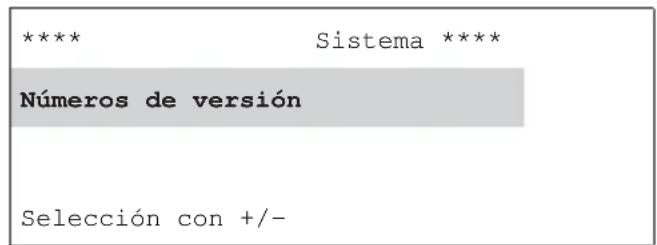

En el submenú para los «Números de versión» se pueden llamar los datos indicados arriba.

Se puede salir de nuevo del submenú con la tecla «Submenú». Con la tecla «F» se sale del menú del sistema.

La siguiente representación muestra la apariencia de la visualización tras la inserción del mando:

Nota: Durante la inicialización de la unidad de canales destella un indicador (*) en la parte superior derecha.

Menú principal (todos los símbolos representados)

■ Visualizaciones

(*) a la izquierda de «TP»:

En caso de fallo se mantiene la visualización para «servicio deseado no alcanzado aún». Cuando el indicador (*) destella, la unidad de canales no puede alcanzar su estado de servicio correcto.

Esto puede deberse, entre otras cosas, a las siguientes causas:

• Ajuste incorrecto de la frecuencia de entrada o de la tasa de símbolos
• Falta la señal de entrada

a la derecha de «Salida»:

La salida de la unidad de canales está desconectada.

(!) El símbolo de exclamación indica que la combinación de tasa de símbolos de salida ajustada y nivel QAM ajustado no basta para procesar la tasa de datos de entrada (esto significa que la tasa de datos de entrada es mayor que la tasa de datos de salida).

• sin filtro de canales existe entonces una señal de salida defectuosa
- con filtro de canales se pueden filtrar canales individuales para reducir así la tasa de datos en la medida suí cliente.

En este caso continúa visualizándose el signo de exclamación. El usuario debe comprobar el funcionamiento correcto.

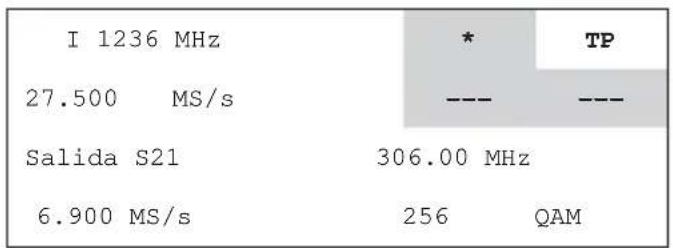

(P) a la izquierda de «TP»:

la «P» señaliza que está activado el filtro de canales y eventualmente se eliminarán canales del fujo del transponder.

Si el frontend no ha encastrado (no se recibe señal de entrada de satélite), aparece la indicación siguiente:

Menú principal (frontend no ha encastrado)
En el menú principal se indica la modulación de la señal de entrada del satélite.

Para el modo de servicio DVB-S1 siempre se trata de la modulación QPSK. En el modo DVB-S2 puede tratarse de la modulación QPSK o también de la 8PSK.

I	1236	MHz		TP
27.500	MS/s		3/4	QPSK
Salida	S21		306.00	MHz
6.900	MS/s		256	QAM

Menú principal (ejemplo para DVB-S1)

Menú principal (ejemplo para DVB-S2)

1 Configuración de la unidad de canales

1.1 Selección de la unidad de canales I o II

La indicación se refiere siempre a una de las unidades de canales (I o II) que se encuentran en el módulo. Esto significa que se selecciona primero la unidad de canales en la que deben realizarse ajustes:

I	1236	MHz	*	TP
27.500	MS/s		3/4	QPSK
Salida	S21		306.00	MHz
6.900	MS/s		256	QAM

Menú principal

Con las teclas «<<» o «>>» se selecciona «I» o «II».

1.2 Selección del conector de entrada

En el submenú de la unidad de canales seleccionada, se puede seleccionar el conector A o B utilizado para la entrada. Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

I	1236 MHz TP
27.500 MS/s 3/4 QPSK
Salida S21 306.00 MHz
6.900 MS/s 256 QAM

Menú principal

Submenú de la unidad de canales I
Los ajustes posibles son: A o B

1.3 Mando DiSEqC ^TM

En el submenú de la unidad de canales I se puede ajustar el mando DiSEqC™ para una matriz.

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

I	1236 MHz TP
27.500 MS/s 3/4 QPSK
Salida S21 306.00 MHz
6.900 MS/s 256 QAM

Menú principal

**	UFO 372TP-I	**
Entrada A
DiSEqC-A	descon.
DiSEqC-B	descon.

Submenú de la unidad de canales I
Con las teclas «<» o «>» se selecciona DiSEqC-A (nivel DiSEqC en el conector de entrada A) o DiSEqC-B (nivel DiSEqC en el conector de entrada B) y se ajusta con las teclas «+» o «-». Los ajustes posibles son:
DiSEqC A o B descon. El mando DiSEqC está desconectado
Ver-Low-1 En combinación con una matriz: Low Band vertical posición 1
Hor-Low-1 En combinación con una matriz: Low Band horizontal posición 1
Ver-High-1 En combinación con una matriz: High Band vertical posición 1
Hor-High 1 En combinación con una matriz: High Band horizontal posición 1
Ver-Low-2 En combinación con una matriz: Low Band vertical posición 2
Hor-Low-2 En combinación con una matriz: Low Band horizontal posición 2
Ver-High-2 En combinación con una matriz: High Band vertical posición 2
Hor-High 2 En combinación con una matriz: High Band horizontal posición 2
Nota: ¡Cuando el mando DiSEqC está conectado, hay en los conectores de entrada una tensión continua de aprox. 12 V! Si no se utiliza ninguna matriz, no se debe activar el mando DiSEqC.
El mando DiSEqC sólo puede ajustarse en el submenú de la unidad de canales I.
En el submenú de la unidad de canales II los ajustes seleccionados sólo se visualizan para fines de información - no se puede seleccionar en ese submenú. Los ajustes DiSEqC son válidos para las unidades de canales I y II.
La entrada A o B se puede ajustar discrecionalmente en cada unidad de canales.

1.4 Selección de la frecuencia de entrada

La frecuencia de entrada en la unidad de canales activa se selecciona mediante las teclas «<» o «>». La frecuencia de entrada se puede ajustar de forma continua mediante las teclas «+» y «-» de 950 MHz hasta 2150 MHz en pasos de 1 MHz.

I	1236	MHz TP
27.500	MS/s 3/4 QPSK
Salida	S21 306.00 MHz
6.900	MS/s 256 QAM

Menú principal

Menú principal (ejemplo de un ajuste posición por posición)

No obstante, la introducción se puede realizar también por posiciones:

• Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)
• La primera posición destella y se puede introducir directamente a través de las cifras del teclado
• Tras la introducción destella la segunda posición, etc.
• Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»
• Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

En el submenú de la frecuencia de entrada se visualizan el SNR actual y el tipo de servicio detectado automáticamente, DVB-S o DVB-S2 del frontend.

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

I	1236	MHz TP
27.500	MS/s 3/4 QPSK
Salida	S21 306.00 MHz
6.900	MS/s 256 QAM

Menú principal

Submenú de «Frecuencia de entrada» (sin señal)

La visualización de SNR y del modo de servicio DVB sólo son válidas en el servicio regular y cuando el frontend está encastrado.

Nota: Para la indicación SNR deben estar ajustados todos los parámetros y el indicador (*) no debe destellar. Para el funcionamiento libre de fallos en las instalaciones rige: SNR > 12 dB

1.5 Selección de la tasa de símbolos de entrada

Menú principal

Menú principal (ejemplo de un ajuste posición por posición)

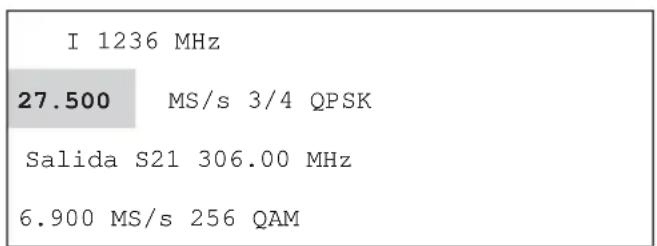

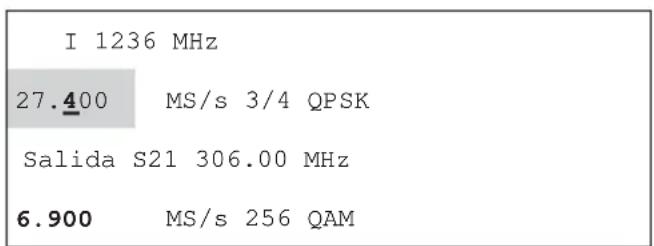

La tasa de símbolos de entrada se selecciona con las teclas «<» o «>».
La tasa de símbolos de entrada se puede ajustar de forma continua mediante las teclas «+» o «-» de 2,0 MS/s hasta 45 MS/s (DVB-S) o de 2,0 MS/s hasta 30 MS/s (DVB-S2) en pasos de 0,1 MS/s.
No obstante, la introducción se puede realizar también por posiciones con una exactitud de 0,001 MS/s:

- Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)

- La primera posición destella y se puede introducir directamente a través de las cifras del teclado

- Tras la introducción destella la segunda posición, etc.

- Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»

- Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

Nota: La tasa de códigos (p. ej. 3/4) se determina automáticamente en cuanto la unidad de canales encastra en el transpondedor ajustado. Si se visualiza un símbolo de exclamación «!» junto con la tasa de símbolos de salida, es necesario cambiar la tasa de símbolos de salida o el nivel QAM para garantizar un servicio correcto.

1.6 Selección del canal de salida o de la frecuencia de salida

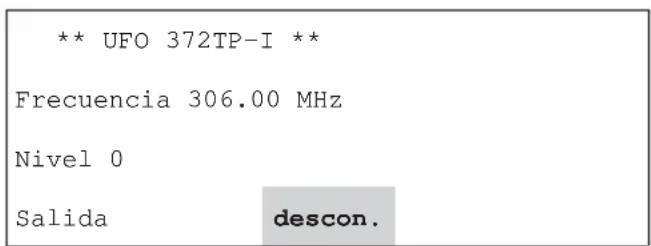

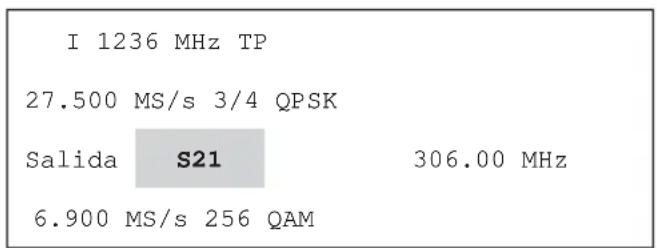

El canal de salida se selecciona con las teclas «<» o «>». Con las teclas «+» o «-» dicho canal se puede ajustar de 48 MHz a 96 MHz y de 114 MHz a 858 MHz en pasos de 8 MHz.

Entrada	1568 MHz
27.500	MS/s	3/4	TP
Salida	S21	306.00	MHz
6.900	MS/s	256 QAM

Menú principal

Submenú de «Frecuencia de salida»

En el submenú del canal de salida se puede realizar un ajuste fino de la frecuencia de salida en pasos de 250 kHz.

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

1.7 Selección del nivel de salida

El nivel de salida se selecciona con las teclas «<» o «>».

Menú principal

Submenú de «Frecuencia de salida»

En el submenú del canal de salida se puede ajustar el nivel de salida en 40 pasos del nivel máximo («0») hasta el mínimo («-40»).

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

El nivel de salida se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

1.8 Conectar y desconectar la salida

El canal de salida se selecciona con las teclas «<» o «>».

Menú principal (salida I desconectada)

Submenú de «Canal de salida»

En el submenú del canal de salida se puede conectar o desconectar la salida.

Los ajustes posibles son: conectada o desconectada

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

La salida se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

Cuando la salida está desconectada se visualiza en el menú principal un indicador (*) a la izquierda junto al canal de salida.

Si no se utiliza una unidad de canales (I o II), debe desconectarse su señal de salida.

1.9 Selección de la tasa de símbolos de salida

La tasa de símbolos de salida se selecciona con las teclas «<» o «>».

Menú principal

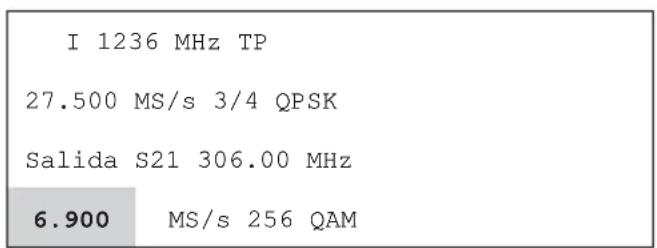

La tasa de símbolos de salida se puede ajustar de forma continua mediante las teclas «+» y «-» de 2,275 MS/s hasta 7,150 MS/s en pasos de 0,001 MS/s.

No obstante, la introducción se puede realizar también por posiciones con una exactitud de 0,001 MS/s:

• Pulsar la tecla «Cambiar modo de ajustes» (inicia el modo)
• La primera posición destella y se puede introducir directamente a través de las cifras del teclado
• Tras la introducción destella la segunda posición, etc.
• Para realizar correcciones se puede saltar una posición a la izquierda mediante la tecla «Atrás»
• Tras el ajuste de la última posición se finaliza el modo con la tecla «Cambiar modo de ajuste»

1.10 Selección del nivel QAM

El nivel QAM de la señal de salida se selecciona con las teclas «<» o «>».

Menú principal

Ajustar el QAM deseado mediante las teclas «+» y «-». Están permitidos los niveles 16, 32, 64, 128 y 256 QAM.

Nota: Si pueden ajustarse diferentes niveles QAM, resulta conveniente ajustar el nivel más pequeño (p. ej. cuando son posibles 256 ó 64, ajustar en este caso 64). Cuando aparece un signo de exclamación «!» junto a la tasa de símbolos de salida (es decir que la tasa de datos de entrada es demasiado grande para la tasa de datos de salida ajustada), se debe modificar la tasa de símbolos de salida o el nivel QAM para garantizar un servicio correcto.

1.11 Selección de la señal de modulación para el modulador QAM

En el submenú del nivel QAM se selecciona la señal de modulación (modo) para el modulador QAM.

El nivel QAM de la señal de salida se selecciona con las teclas «<» o «>».

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

El modo QAM se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

Menú principal

Submenú de «Nivel QAM»

Los ajustes posibles son:

Modo

SAT-Sig

Servicio normal, la señal de entrada de satélite se transmodula. En caso de fallo de la señal de entrada, se modulan sólo bytes de relleno (0xFF)

PRBS

Servicio de prueba. La señal QAM está modulada con una secuencia PRBS 23. Con este ajuste no es posible el servicio normal

CW

Servicio de prueba. Señal sinusoidal para el ajuste de nivel con aparatos de medición sencillos. Con este ajuste no es posible el servicio normal

Menú principal (indicación en el modo PRBS)

Submenú de «Nivel QAM» Ajuste PRBS)

Nota:

En el modo PRBS se puede ajustar la tasa de símbolos de salida.

El modo CW se puede utilizar para la medición del nivel de salida con aparatos de medición sencillos.

Menú principal (indicación en el modo CW)

Submenú de «Nivel QAM» (Ajuste CW)

1.12 Selección de la posición del espectro de salida

En el submenú del nivel QAM se puede invertir la posición del espectro de salida.

El nivel QAM de la señal de salida se selecciona con las teclas «<» o «>».

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

El espectro de salida se selecciona con las teclas «<» o «>» y se ajusta con las teclas «+» o «-».

Menú principal

Submenú de «Nivel QAM»

Los ajustes posibles son:

Espectro normal

La señal de salida se entrega en posición de regulación

inverso

La señal de salida se entrega en espectro inverso

1.13 Procesador de corriente de transporte: Filtro de canales

I 1236 MHz P TP

27.500 MS/s 3/4 QPSK

Salida S21 306.00 MHz

6.900 MS/s 64 QAM

Menú principal

Submenú de «Procesador de corriente de transporte»

El modo de servicio del filtro de canales «Filtro» se selecciona en el submenú (Procesador de corriente de transporte).

El procesador de corriente de transporte «TP» se selecciona con las teclas « < » o « > » y el submenú se abre con la tecla «Submenú».

El filtro de canales «Filtro» se selecciona con las teclas « < » o « > » y se activa o desactiva con las teclas « + » o « - ». Ajustes posibles son Filtro «con.» / «descon.».

De este submenú sólo se puede salir si el cursor está en el parámetro «OID».

Si es necesario, seleccionar para ello «OID» con las teclas « < » o « > » y volver al menú principal con la tecla «Submenú».

Al seleccionar Filtro de canales «con.» aparece en el menú principal, en la parte superior derecha de la indicación, una «P».

Submenú de «Procesador de corriente de transporte»

Al cambiar al submenú «Filtro»

Para editar la lista de canales para el filtro de canales, se carga con la tecla «Submenú» en el parámetro «con.»/«descon.» del filtro de canales la tabla de canales actual del transponder, con lo que aparece bajo una barra de progreso.

En cuanto la unidad de canales obtiene con éxito esta información, se muestra el submenú para el ajuste.

Submenú de «Filtro»

Submenú de «Filtro»

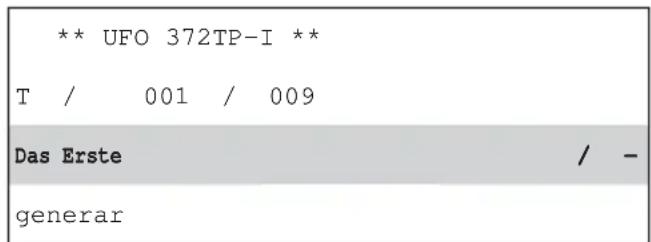

La primera línea muestra el tipo de canal seleccionado, así como el número del canal y la cantidad de canales en el transponder.

T=canal de TV

R=canal de radio

D=servicio de datos

Nº de canal (p. ej. 001)

Cantidad (p. ej. 009)

del canal seleccionado

de canales en el transponder

La segunda línea muestra el nombre del canal, así como su estado de filtro (+ o -).

El ajuste predeterminado del canal visualizado es « - », lo que significa que no se transmiten canales cuando el filtro de canales está conectado, pero no se edita la lista de canales.

El botón «generar» en la tercera línea inicia la creación de la lista de canales que está luego activa.

La selección de los canales cuyo paso se permite se realiza con las teclas « + » y « - », significando el estado « + » que el canal pasa, y el estado « - » que se elimina.

El parámetro «Estado» se selecciona con las teclas « < » o « > ».

Los ajustes actúan cuando se ha generado la tabla de filtros. Seleccionar para ello con las teclas « < » o « > » el parámetro «generar» e activar a continuación la generación de la tabla de canales con las teclas « + » o « - ».

Nota:

El filtro de canales se puede editar aunque no esté activado («descon.»). De este modo es posible comprobar la función o desactivarla temporalmente sin tiempos de espera y sin reprogramación.

Si no se ha editado la lista de canales, pero el filtro de canales está conectado, actúa la lista anteriormente almacenada o bien, si no existe ninguna lista, no se transmite ningún canal.

Submenú de «Filtro»

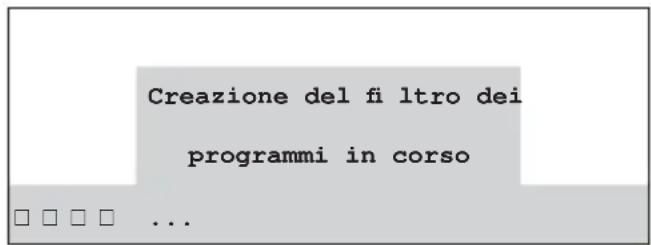

Al generar el fi Itro de canales

Con la tecla «Submenú» se sale del submenú «Filtro de canales».

Nota:

Si se sobrepasa la cantidad máxima de programas cuyo paso se permite, se presenta un mensaje de fallo.

1.14 Procesador de corriente de transporte: ID de operador

I 1236 MHz TP
27.500 MS/s 3/4 QPSK
Salida S21 306.00 MHz
6.900 MS/s	64	QAM

Menú principal

Submenú de «Procesador de corriente de transporte»

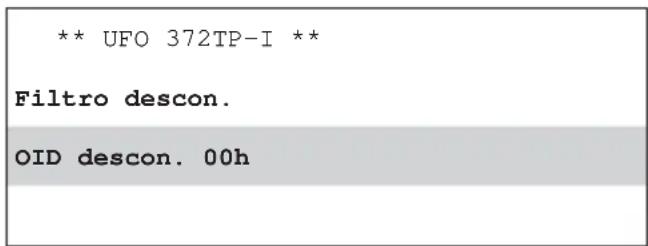

El ajuste del ID de operador «OID» se realiza en el submenú TP (Procesador de corriente de transporte).

El procesador de corriente de transporte «TP» se selecciona con las teclas « < » o « > » y el submenú se abre con la tecla «Submenú».

La función «OID« se selecciona con las teclas « < » o « > » y se activa o desactiva con las teclas « + » o « - ». Ajustes posibles son OID «con.» / «descon.».

El ID de operador se puede introducir; para esto se selecciona el valor numérico con las teclas « < » o « > », y luego se puede modificar con las teclas « + » o « - ». Valores posibles son «00h» hasta «FFh».

De este submenú sólo se puede salir si el cursor está en el parámetro «OID».

Si es necesario, seleccionar para ello «OID» con las teclas « < » o « > » y volver al menú principal con la tecla «Submenú».

2 Ajustes al nivel de instalación

Nota: Para los siguientes ajustes es indispensable utilizar el desmultiplexador de bus de control UFX 314 (BN 20610071).

Con las teclas de doble flecha «<<» o «>>» se selecciona el mando central. Esto se realiza igual que en el caso de las unidades de canales; durante la selección el mando tiene el rango de una unidad de canales. Cuando el mando central está seleccionado, el LED emite una luz amarilla.

2.1 Ajuste del idioma y consulta de los números de versión

Pulsando la tecla «F» se accede al menú del sistema, en el que se puede ajustar el idioma, consultar los números de versión, ajustar la contraseña del sistema y realizar los ajustes de Nit de cable.

Menú principal Submenú de «Ajustar idioma»

Las instrucciones respectivas se encuentran al principio de las instrucciones de ajuste, ya que estos menús también son accesibles e importantes al nivel de unidad de canales.

2.2 Ajuste de la contraseña del sistema

Seleccionar con las teclas «+» o «-» el elemento de menú «Contraseña del sistema» y seleccionarlo con la tecla «Submenú». La primera posición del PIN destella y se puede introducir directamente a través de las cifras del teclado. A continuación destella la siguiente posición, etc. Es posible realizar correcciones mediante la tecla «Atrás».

Se puede salir de nuevo del menú «Contraseña del sistema» con la tecla «Cambiar modo de ajuste»

Menú principal Submenú de «Contraseña del sistema»

2.3 Ajustes para generar la NIT de cable

Pulsando la tecla «F» se accede al menú del sistema, en el que pueden realizarse los ajustes de la NIT de cable. En el menú del sistema se selecciona la «NIT de cable» con las teclas «+» o «-».

Con la tecla «Submenú» se activa el submenú, y se desactiva de nuevo accionando otra vez la tecla «Submenú».

Menú del sistema

Submenú de NIT de cable

Con las teclas «<» o «>» se selecciona el parámetro deseado «con./descon.», «generar», «Nombre» o «ID».

Con la tecla «Submenú» se activa el parámetro seleccionado y se abre el submenú respectivo.

2.3.1 Ajuste del nombre y de la ID de red de la NIT de cable

Con las teclas «<» o «>» se selecciona el parámetro deseado «con.», «generar», «Nombre» o «ID».

Con la tecla «Submenú» se activa el parámetro seleccionado y se abre el submenú respectivo.

El ajuste del nombre de red se realiza agregando «+» o eliminando «-» caracteres en el cursor destellante en la tercera línea (del nombre). La selección del carácter a agregar se realiza desplazando el cursor en las primeras dos líneas con las teclas «<» o «>». La cantidad máxima de caracteres es 40.

Al salir del menú mediante la tecla «Submenú» se asume el valor ajustado.

La ID de red sólo se debe ajustar cuando ha sido solicitada por la compañía operadora al ETSI y ha sido otorgada por dicho instituto. El valor preajustado (FF01) está previsto para las redes sin ninguna ID de red especial.

La ID de red se selecciona posición por posición con las teclas «<» o «>» y se modifica con las teclas «+» o «-».

Al salir del menú mediante la tecla «Submenú» se asume el valor ajustado.

Submenú de «Nombre» Submenú de «ID»

2.3.2 Generación de la NIT de cable, conexión y desconexión de la NIT de cable

El mando ejecuta la generación de la NIT de cable por completo después de que se haya iniciado manualmente con la tecla «+».

Se crea la nueva NIT de cable y, a continuación, se envía a las unidades de canales (con salida QAM). Se puede cancelar el proceso mediante la tecla «-» (conduce al mensaje de error representado abajo. Durante la generación se presenta una indicación de banda en la línea inferior de la pantalla.

Una vez que la NIT de cable está completa, se guarda y se puede conectar o desconectar según se requiera. Para ello acceder al submenú «NIT de cable» «con./descon.» con las teclas «<» o «>» y comutar con las teclas «+» o «-».

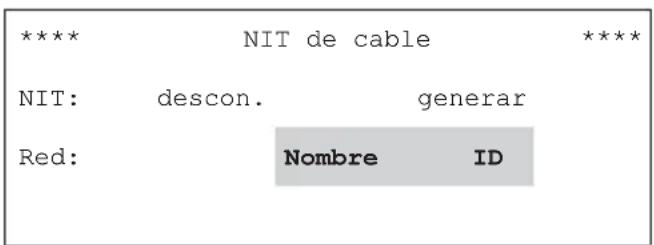

Submenú NIT de cable

Submenú de «NIT de cable» (indicación durante generación de NIT)

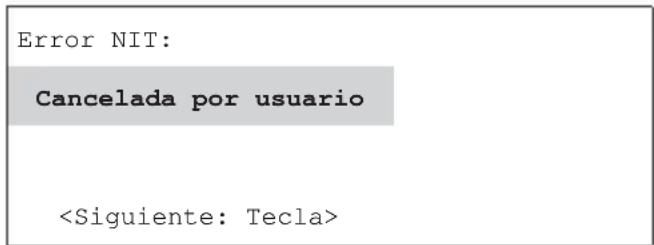

Submenú de «NIT de cable» (indicación en caso de cancelación)

Submenú de «NIT de cable»

Los siguientes mensajes de error pueden presentarse durante la generación de la NIT de cable:

Submenú de «NIT de cable»

Submenú de «NIT de cable»

Requisitos para generar con éxito la NIT:

• La instalación debe estar ajustada por completo
• Todas las unidades de canales digitales deben estar en servicio y sus frontend deben estar enganchados

Nota: No es posible realizar la generación NIT cuando la señal de salida HF está conectada en una unidad de canales no utilizada.

2.3.3 Para la planificación de una instalación con NIT de cable

Para planificar una instalación con NIT de cable propia, debe tenerse en cuenta lo siguiente en lo relativo a la posición de los módulos:

Caso 1: Todos los módulos utilizados dominan la función de la NIT de cable.

En este caso la posición de los diferentes módulos en la instalación es discrecional y no tiene importancia.

Caso 2: UFO ^® compact con equipamiento mixto

Si no todos los módulos utilizados pueden generar una NIT de cable se debe tener en cuenta la siguiente norma de inserción.

Norma de inserción:

Para poder generar la NIT de cable es preciso que cada nivel de Sat sea alcanzado por al menos una unidad de canales apta para la generación de NIT.

a) generación con una fi la de distribuidores de entrada

A	p. ej., UFO372/TP	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390	p. ej., UFO390

c) dos hileras de distribuidores de entrada, varias polarizaciones (con opción UFS 340)

A	B	p. ej., UFO3727P	p. ej., UFO390	p. ej., UFI1990	p. ej., UFI1990	p. ej., UFI1990	p. ej., UFO390
	de entradas A	de entradas A				de entradas A
	p. ej., Astra H					p. ej., Eutels. H

B

de entradas B

p. ej., Astra

B

de entradas B

B

de entradas B

p. ej., Eutels. V

Nota:

La NIT de cable sólo puede ser aplicada en transpondedores equipados con una unidad de canales apta para la generación de NIT.

3 Notas y ejemplo de aplicación

Para la utilización en unidades básicas y de extensión más antiguas, ver la siguiente observación.

Observación:

• Cuando se complementan las instalaciones existentes (que usan aún las unidades de alimentación BN 1681794) con UFO 372/TP, hay que tener en cuenta que la unidad de alimentación tiene una capacidad reducida para soportar cargas. Por tanto, es indispensable fijarse en las especificaciones de consumo de corriente que se indican en la pegatina de la unidad de alimentación.
• En caso de utilizarse en la unidad básica UFG 404 se ha de tener en cuenta la carga máxima permitida para la fuente de alimentación

Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos. Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.

Trasmodulatore Twin DVB-S(2)-QAM

UFO 372/TP 20610084

Sottomenu del «Filtro»

Sottomenu del «Filtro»

Sottomenu del «Filtro»
