BEDIENUNGSANLEITUNG VOS 43RA KATHREIN
KATHREIN Digital Systems GmbH - Anton-Kathrein-Straße 1-3 - 83022 Rosenheim - Germany
Rosenheim, 31.03.2019
KATHREIN Digital Systems GmbH
Anton-Kathrein-StraBe 1-3
83022 Rosenheim
Germany

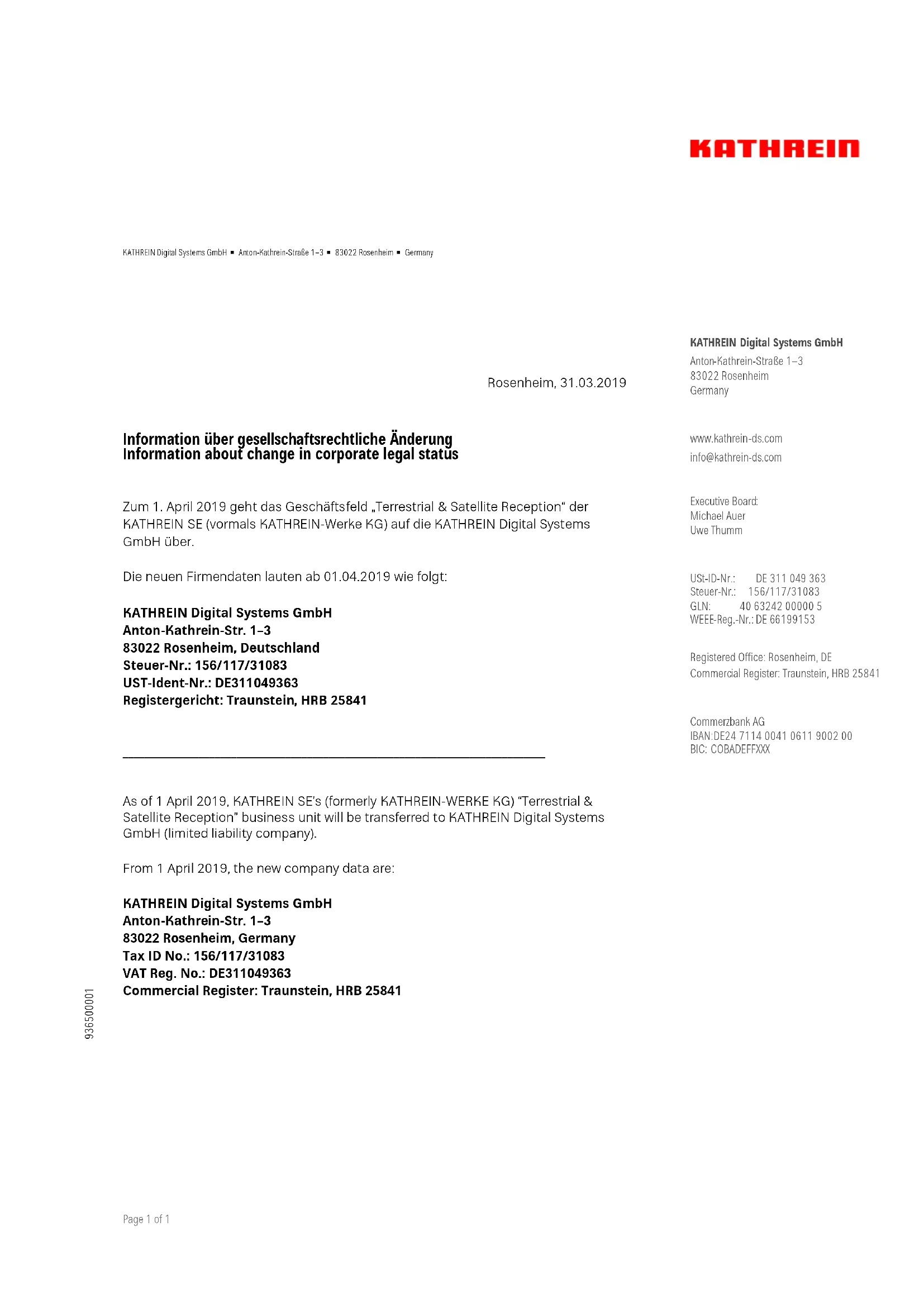

Information über gesellschaftsrechtliche Änderung Information about change in corporate legal status
www.kathrein-ds.com
info@kathrein-ds.com
Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception" der KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems GmbH über.
Executive Board:
Michael Auer
Uwe Thumm
Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:
UST-ID-Nr.: DE 311 049 363
Steuer-Nr.: 156/117/31083
GLN: 4063242000005
WEEE-Reg.-Nr.: DE 66199153
KATHREIN Digital Systems GmbH
Anton-Kathrein-Str. 1-3
83022 Rosenheim, Deutschland
Steuer-Nr.: 156/117/31083
UST-Ident-Nr.: DE311049363
Registergericht: Traunstein, HRB 25841
Registered Office: Rosenheim, DE
Commercial Register: Traunstein, HRB 25841
VAT Reg. No.: DE311049363
Commercial Register: Traunstein, HRB 25841
Merkmale
Hausanschluss-Veränder für moderne HFC-Netze bis 1 GHz
Eingebautes hocheffi zIENTes Schaltnetzteil
Power-Management: Abschaltung nicht benötigter Verstärkerstufen zur Reduzierung der Leistungsaufnahme
Gussgehause mit F-Anschlüssen
Verstärkung durch 6-dB-Interstage-Dampfung mit Steckbrücken umschaltbar (Lieferzustand: höhere Verstärkung)
Die max. Betriebspegel gelten auch bei zugeschalteter Interstage-Dampfung
Interstage-Entzerrer mit Steckbrücken zuschaltbar (6-dB-Preemphase)
Integrierter Rückweg 5-65 MHz aktiv/passiv und abschaltbar (umschaltbar mit Steckbrücken)
Fest eingebaute, regelbare Dämpfungssteller (Lieferzustand Rückweg: max. Dampfung) und regelbare Entzerrer
LED als Betriebsanzeige
Die Veränder stimmen mit den zum Zeitpunkt der Auslieferung gultigen Anforderungen der EMV-Richtlinie 2004/103/EG und der Niederspannungs-Richtlinie 2006/95/EG überein.
Prüfbuchse am Ausgang -20 dB (mit Richtkoppler)
Prübfuchse am Eingang -20 dB
Prüfbuchsen im Auslieferungszustand mit EMK 03 abgeschlossen
Erfüllen: EN 60728-11, EN 50083-2 und EN 60065
Fur die Innenmontage
A
Grundlegende Sicherheitsmaßnahmen
Die Montagearf nur durch autorisiertes Fachpersonal durchgefuhrt werden.
- Bei Montage immer Netzstecker ziehen.
Die beschriebenen Veränderungen aushilfen der Installation von HFC-Netzen bis 1006 MHz.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung deses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm^2 ) zu verstehen.
Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
Die Versorgungsspannung der Veränder betracht 230-V-Wechselspannung und ist bei direkter Berührung lebensbedrohlich!
Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
- Unter gefährlicher Spannung stehende Teile)durfen nicht berührt werden.
- Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteckdose muss in der Höhe des Verstärkers angebracht und leicht zugänglich sein.
Die Installation und Deinstallation des Verstärkersarf nur in spannungsfreiem Zustand vorgenommen werden.
Die Verstärker dürfen nicht ohne die serialmäßig installierte Schutzabdeckung des Netzteiles betriebenen werden. Der Deckel muss geschlossen sein.
- Auf die Veränderung dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
Die Verstärker)dufenicht Tropf-oder Spritzwasser ausgesetzt sein.
Zulässige Umgebungstemperatur -20 bis +55°C
Einstellung des Verständerkers
Für die Einstellung benöttigen Sie einen Kreuzschlitzschraubendreher zum Abnehmer des Gehäusedeckels. Die Einstellungsmöglichkeiten sind auch im Gehäusedeckel abgedrucht.
Vorwärtsweg
Preemphase:0...20 dB
Dampfung:0...20 dB
Interstage Dampfung: 6 dB
Interstage Preemphase: 6 dB
Rückweg

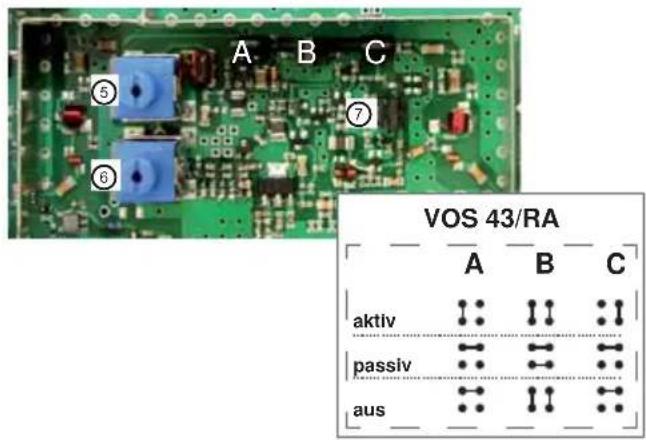

A B C Betriebsart Rückweg: (siehe Grafi k und Blockschaltbild)
Optional erhältliches Zubehör
Deemphase-Entzerrer ERZ 120, BN 272791
Blitzstromableiter KAZ 12, BN 21810002
Montage
Für die Montage benötigen Sie:
Befestigungsmittel: Schrauben, max 0: 4,5 mm

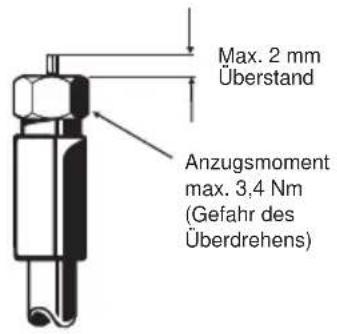

F-Anschlussstecker nach EN 61169-24.
- Bei größere Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.
Blockschaltbild VOS 43/RA
Anschlussbeispel
Standard-Hausverteilnetz für 24 Anschlüsse in Zentralsternstruktur mit Modem Steckdosen
Technische Daten
| Typ VOS 32/RA-1G VOS 43/RA | |||
| Bestell-Nr. 20910033 | 20910030 | ||
| Vorwärtsweg | |||
| Frequenzbereich MHz 85-1006 | |||
| Verstärkung (durch Interstage-Dämpfung umschaltbar) dB 26/32 34/40 | |||
| Amplitudenwelligkeit dB ± 1 | |||
| Einstellbereich Dämpfungsteller dB 0-20 | |||
| Einstellbereich Entzerrer | dB | 0-20 | |
| Einstellbereich Interstage-Dämpfung (mit Steckbrüche umschaltbar) | dB 0/6 | ||
| Einstellbereich Interstage-Entzerrer (mit Steckbrüche umschaltbar) | dB 0/6 | ||
| Maximaler Betriebspegel 1) (60-dB-CTB/CSO)flachmit Interstage-Preemphase | dBμV | 101/101102/102 | 107/109107/110 |
| Empfohler Betriebspegel 1) (66-dB-CTB/66-dB-CSO)flachmit 6-dB-Interstage-Preemphase | dBμV | 98/9599/96 | 105/105 |
| Rauschmaß (Interstage-Dämpfung 0/6 dB) | dB 6/8 | ||
| Anzahl der Ausgänge | 1 | ||
| Rückweg | |||
| Frequenzbereich MHz 5-65 | |||
| Verstärkung (umschaltbar passiv/aktiv) | dB | -1/28 und abschaltbar | |
| Einstellbereich Dämpfung am Eingang des Verstärkers(mit Steckbrücke umschaltbar) | dB | 0/10 | |
| Einstellbereich Dämpfungsteller (Ausgang des Verstärkers) | dB | 0-20 | |
| Einstellbereich Entzerrer (Ausgang des Verstärkers) | dB | 0-20 | |
| Rauschmaß dB 5 | |||
| Eingangspiegel dichte (CINR: 55 dB) | dBμV/Hz | -6 | |
| Dynamikbereich (Eingangspiegel dichte) | dB | 19 | 18 |
| Allgemeines | |||
| Impedanz Eingang/Ausgang | Ω | 75 | |
| Rückflüssdämpfung Eingang/AusgangVorwärtsweg 2)Rückweg | dB | 1820 | |
| HF-Anschlüsse | F-Connector | ||
| Prüfbuchse Ausgang mit Richtkoppler (5-1006 MHz) | dB -20 | ||
| Prüfbuchse Eingang (5-1006 MHz) | dB -20 | ||
| Eingangs-Nennspannung | \(V_{AC}\) | 230 (50/60 Hz) | |
| Leistungsaufnahme (ohne/mit Rückweg) | W | 6 | 6,5/8 |
| Betriebsanzeige | LED grün | ||
| Schutzklasse/Schutzart (nach EN 60529) | II/IP 50 | ||
| Klassifizierung nach KDG 1 TS 140 | C(3.2) | C(4.3) | |
| Temperaturbereich | °C | -20 bis +55 | |
| Abmessungen | mm | 184 x 134 x 63 | |
| Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/1,7 | |
1)Nach EN 60728-3; CENELEC-Raster 41 Träger; Pegelwerte gelten auch bei zugeschalteter Interstage-Dämpfung
21Nach EN 60728-3 (Kategorie B); ab 40 MHz ≥ 18 dB -1,5 dB/Oktave
Elektronische Geräe gehoren nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.
936.4661/-/VKDT/1113/DE - Technische Änderungen vorbehalten!
