Tipo di prodotto	Transmodulatore quadruplo DVB-S/S2 a DVB-C
Marca	Kathrein
Modello	UFO 874
Dimensioni (L x A x P)	265 x 36 x 220 mm
Peso	1,16 kg
Alimentazione	12 V CC, 14 W tipico
Ingressi	4 x connettore F, 75 Ω, FI Sat 950-2150 MHz
Uscita RF	1 x connettore F, 75 Ω, DVB-C 47-1006 MHz
Demodulazione	DVB-S (QPSK) e DVB-S2 (QPSK/8PSK)
Modulazione uscita	DVB-C (J.83A), QAM 16/32/64/128/256
Velocità di simboli in uscita	da 2,25 a 7,25 MS/s
DiSEqC	Versione 1.0, commutazione verticale/orizzontale, banda bassa/alta, posizioni Sat A/B/C/D
Interfaccia di sistema	Dati 800 Mbit/s netti, controllo 12 Mbit/s
Elaborazione del segnale	Filtraggio PID, elaborazione PSI/SI, correzione PCR, riempimento automatico
Temperatura di funzionamento	da -20 a 50 °C
Protezione termica	Attivazione a >70 °C
LED di stato	Verde fissa in funzionamento normale
Funzioni principali	Transmodulazione di 4 flussi satellitari verso 4 canali QAM, scambio dati con moduli vicini (UFZ 896), filtraggio programmi, routing FT
Manutenzione e pulizia	Pulire con un panno asciutto e privo di lanugine. Non utilizzare prodotti abrasivi.
Sicurezza	Installare in un contenitore appropriato. Rispettare la messa a terra e la protezione contro le sovratensioni. Scollegare prima della manutenzione.
Pezzi di ricambio e riparabilità	Nessun pezzo sostituibile dall'utente. In caso di guasto, contattare il servizio assistenza Kathrein.
Informazioni generali	Manuale disponibile su www.kathrein.de. Riciclare secondo direttiva RAEE 2002/96/CE.

Domande frequenti - UFO 874 KATHREIN

Come installare l'UFO 874 in un modulo UFX 800?

Inserire l'UFO 874 in uno slot libero dell'UFX 800. Posizionarlo a destra o a sinistra di un modulo UFZ 896 se è necessario uno scambio dati. Assicurarsi che sia completamente inserito e che il contatto con il fondo pannello sia stabilito. Fissare le due viti zigrinate (Torx) in alto e in basso. Il dispositivo viene riconosciuto automaticamente e il LED verde si accende fisso.

Come configurare l'UFO 874 con il software USW 800?

L'UFO 874 viene pilotato tramite l'interfaccia utente del software USW 800. La configurazione è descritta nella guida online del software. Scaricare l'ultima versione dell'USW 800 e le sue istruzioni dal sito Kathrein (www.kathrein.de).

Cosa fare se il LED di stato è spento o rosso?

Se il LED è spento, verificare l'alimentazione e i collegamenti. Se è rosso, viene rilevato un surriscaldamento o un guasto. Assicurarsi che la temperatura non superi i 50 °C e che la ventilazione sia sufficiente. Consultare la guida online dell'USW 800 per la diagnosi.

Quale alimentazione è necessaria per l'UFO 874?

L'UFO 874 funziona con una tensione di 12 V CC e una potenza assorbita tipica di 14 W. Viene alimentato tramite il fondo pannello dell'unità base UFX 800. Non utilizzare alimentatori esterni non conformi.

Come utilizzare la funzione DiSEqC sull'UFO 874?

L'UFO 874 supporta DiSEqC 1.0 per la commutazione tra polarizzazioni verticale/orizzontale, bande bassa/alta e posizioni satellitari A/B/C/D. I livelli di comando sono 14/18 V e 0/22 kHz. Configurare i parametri tramite il software USW 800.

Quali formati di modulazione sono supportati in uscita?

L'uscita DVB-C (J.83A) supporta le costellazioni QAM 16, 32, 64, 128 e 256, con una velocità di simboli da 2,25 a 7,25 MS/s e un roll-off del 15%.

Come scambiare dati con un modulo UFZ 896?

Posizionare l'UFO 874 accanto al modulo UFZ 896 nell'unità base. I dati in banda base vengono scambiati tramite il fondo pannello a una velocità di 800 Mbit/s. Non è necessaria alcuna configurazione aggiuntiva per lo scambio.

Cosa fare in caso di guasto o malfunzionamento?

Verificare prima i collegamenti e l'alimentazione. Riavviare l'unità base. Se il problema persiste, consultare la guida online dell'USW 800. Nessun pezzo è riparabile dall'utente; contattare il servizio post-vendita Kathrein.

Come pulire e mantenere l'UFO 874?

Pulire il dispositivo con un panno asciutto e privo di lanugine. Non utilizzare prodotti chimici o abrasivi. Evitare l'umidità. Scollegare il dispositivo prima di qualsiasi pulizia.

Come smaltire l'UFO 874 a fine vita?

Conformemente alla direttiva RAEE 2002/96/CE, non gettare il dispositivo con i rifiuti domestici. Consegnarlo a un punto di raccolta ufficiale per il riciclaggio delle apparecchiature elettriche ed elettroniche.

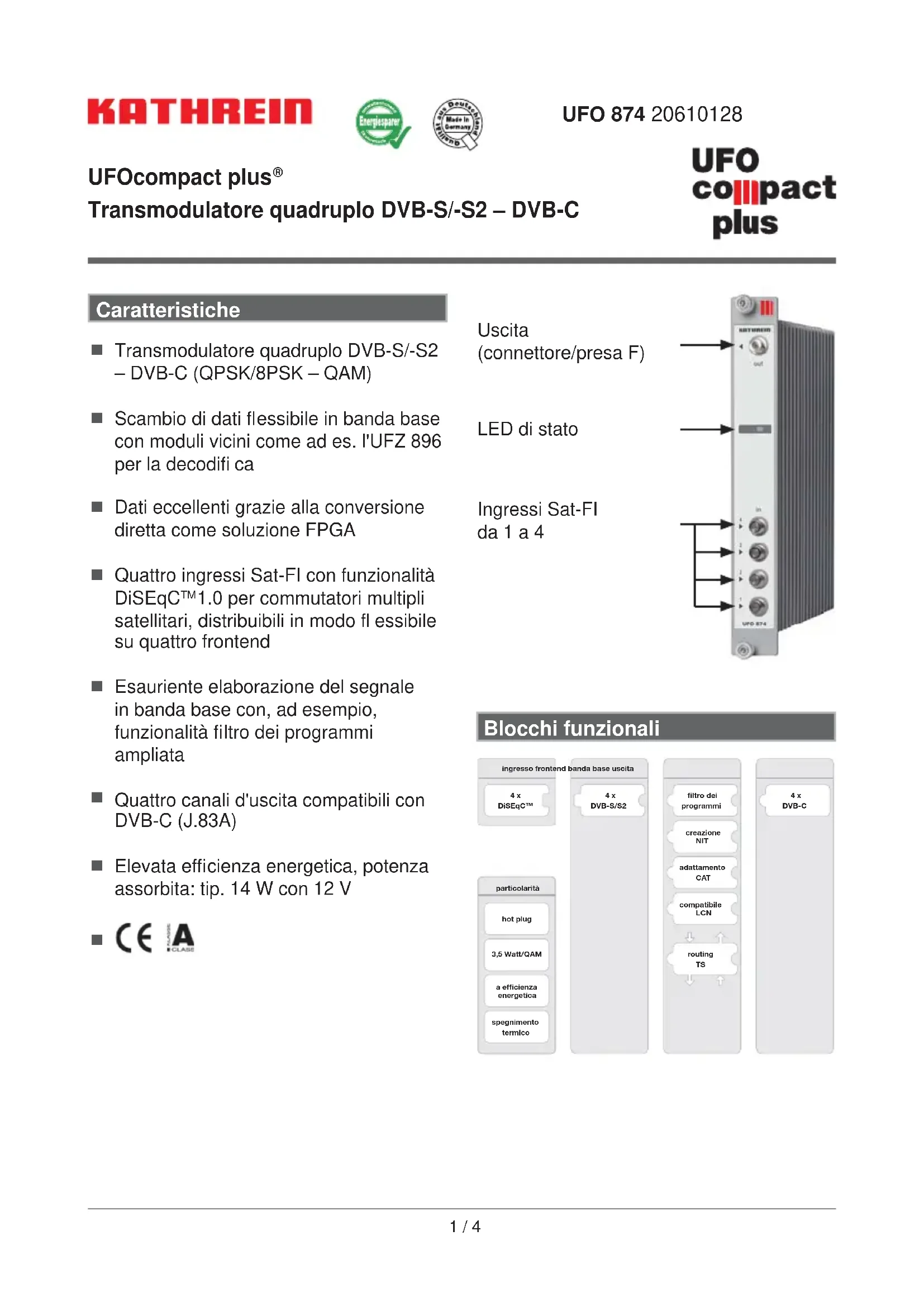

MANUALE UTENTE UFO 874 KATHREIN

Transmodulatore quadruplo DVB-S/-S2 -DVB-C (QPSK/8PSK-QAM)
Scambio di dati flessibile in banda base con moduli vicini come ad es. I'UFZ 896 per la decodifica
Dati eccentli grazie alla conversione diretta come soluzione FPGA
Quattro ingressi Sat-Fl con funzionalità DiSEqCTM1.0 per commutatori multipli satellitari, distribuibili in modo fl essibile su quattro frontend
■ Esauriente elaborazione del segnale in banda base con, ad esempio, funzionalità filtering dei programmi ampliata
Quattro canali d'uscita compatibili con DVB-C (J.83A)
Elevata efficienza energetica, potenza assorbita: tip. 14 W con 12 V

Uscita (connettore/presa F)

LED di stato

Ingressi Sat-Fl da 1 a 4

Blocchi funzionali

Dati tecnici

Ingressi
Ingresso Sat-FI 4 x connettore F, 75 Ω
Campo di frequenza MHz 950 ... 2150
Disaccoppiamento dB > 25
Attenuazione di ritorno dB tip. 10
DiSEqCTM1.0 vert./orizz., low/high; sat.-pos (A/B/C/D)
Livelli di commutazione V/kHz 14/18, 0/22
Corrente di telealimentazione mA max. 60 (per ingresso)
Frontend
DVB-S2 4 x
Reticolo di frequenza MHz 1 (950 ... 2150 MHz)
Campo di regolazione AFC	MHz	±3 (symbol rate < 10 Ms/s), ±5 (symbol rate > 10 Ms/s) (950 ... 2150 MHz)
Campo livello d'ingresso	dBμV	60 ... 110
Differenza di livello cons. dB		12
Demodulazione
Demodulazione DVB-S		EN 300 421 (1)
Velocità dati di ingresso QPSK	MS/s	2 ... 45
Code rate (Viterbi)		1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll-off	%	35
Demodulazione DVB-S2		EN 302 307 (2)
Velocità dati di ingresso QPSK	MS/s	1 ... 34
Code rate (LDPC)		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Velocità dati di ingresso 8PSK	MS/s	1 ... 28,9
Code rate (LDPC)		3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll-off	%	20/25/35
Interfacce di sistema
Interfaccia dati	MBit/s netti	800
Interfaccia di controllo	MBit/s 12
Routing TS versus la backplane		max. 2 x 16 correnti di trasporto (destra e sinistra)
Procesore MPEG-TS
Filtro dei programmi
Filtro PID
Elaborazione PSI/SI NIT via cavo, LCN, correzione PCR, CAT
Stuffing Automatica
Modulatore QAM
Canali d'uscita 4 x DVB-C (J.83A)
Costellazione QAM QAM 16, 32, 64, 128, 256
Symbol rate MS/s 2,25 ... 7,25
Roll-off % 15
Uscita AF
Uscita DVB-C 1 x connettore F, 75 Ω
Campo di frequenza MHz		47 ... 1006 (regolazione di precisione in passi da 125 kHz)
Campo di frequenza (elenco canali)	MHz 47	... 86/110 ... 862 (impostazione mediante elenco canali)
Attenuazione di ritorno	dB	14 (47 MHz) -1,5 dB/oct.
Livello d'uscita	dBμV	97
Campo di regolazione livello di uscita	dB -20	(in passi di 0,5 dB)
Stabilità del livello	dB	±0,8
Stabilità della frequenza	ppm	35
MER	dB	≥ 45
Attenuazione di passaggio	dB	≥ 60 (con livello normale)
Emissioni spurie	dB	≥ 60
Dati di sistema
Potenza assorbita	W	tip. 14 (con 12 V)
Intervallo di temperatura	°C	-20 ... 50
Spagnimento di protezione	°C	> 70
Dimensioni (A x L x P)	mm	265 x 36 x 220
Peso	kg 1,16

Dotazione

UFO874
Istruzioni applicative sull'UFO 874

Note: Per l'attuale versione delle istruzioni applicative sull'UFO 874, visitare la homepage di Kathrein: www.kathrein.de

Installazione

Inserire l'UFO 874 in uno slot libero qualsiasi. Qualora sia necessario scambiare dati in banda base con un altri modulo (ad es. UFZ 896), l'UFO 874 delve essere sistematico a destra o a sinistra dello stesso. Accertarsi che l'UFO 874 sia Completely inserito e quando a contatto con la backplane (il pannello anteriore dell'UFO 874 poggia sul lato anteriore dell'unità di base). Fissare entrambé le viti zigrinate sopra e sotto (viti Torx). L'UFO 874 viene riconosciuto automaticamente dall'UFX 800. Non appena l'UFO 874 ha raggiunto il corretto stato di funzionamento, il LED verde si accende fi sso. Per tutte le altre istruzioni per l'uso, consultare il manuale d'uso nel software utente USW 800.

Uso

L'uso dell'UFO 874 avviene tramite l'interfaccia utente grafi ca del software utente USW 800, la cui guida online describesanche la confi gurazione di tutti i moduli UFOcompact plus®, compreso l'UFO 874. Per tutte le altre istruzioni di regolazione, consultare il manuale d'uso/la guida online dell'USW 800.

Note: L'attuale versione dell'USW 800 e del relative manuale d'uso sono disponibili per il download Gratis to alla homepage Kathrein «www.kathrein.de».

Istruzioni di smaltimento/riciclaggio

Gli apparecchi elettronici non vanno smaltiti nei rifi uti urbani, pensi smaltiti in modo appropriato - conformmente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 27 gennaio 2003 sugli apparecchi elettrici ed elettronici. Quando questo apparecchio non servira più, portarlo presso uno degli appositi centri di raccolta locali.

936.4586/-/VKDF/0813/IT - Si riservano modifi che dei dati tecnici.
