Type de produit	Transmodulateur quadruple DVB-S/S2 vers DVB-C
Marque	Kathrein
Modèle	UFO 874
Dimensions (L x H x P)	265 x 36 x 220 mm
Poids	1,16 kg
Alimentation	12 V CC, 14 W typique
Entrées	4 x connecteur F, 75 Ω, FI Sat 950-2150 MHz
Sortie HF	1 x connecteur F, 75 Ω, DVB-C 47-1006 MHz
Démodulation	DVB-S (QPSK) et DVB-S2 (QPSK/8PSK)
Modulation sortie	DVB-C (J.83A), QAM 16/32/64/128/256
Débit de symboles sortie	2,25 à 7,25 MS/s
DiSEqC	Version 1.0, commutation vertical/horizontal, bande basse/haute, positions Sat A/B/C/D
Interface système	Données 800 Mbit/s net, contrôle 12 Mbit/s
Traitement du signal	Filtrage PID, traitement PSI/SI, correction PCR, stuffing automatique
Température de fonctionnement	-20 à 50 °C
Protection thermique	Déclenchement à >70 °C
LED d'état	Verte continue en fonctionnement normal
Fonctions principales	Transmodulation de 4 flux satellite vers 4 canaux QAM, échange de données avec modules voisins (UFZ 896), filtrage de programmes, routage FT
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs.
Sécurité	Installer dans un boîtier approprié. Respecter la mise à la terre et la protection contre les surtensions. Débrancher avant entretien.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le SAV Kathrein.
Informations générales	Notice disponible sur www.kathrein.de. Recycler selon directive DEEE 2002/96/CE.

FOIRE AUX QUESTIONS - UFO 874 KATHREIN

Comment installer l'UFO 874 dans un module UFX 800 ?

Insérez l'UFO 874 sur un emplacement libre de l'UFX 800. Placez-le à droite ou à gauche d'un module UFZ 896 si un échange de données est nécessaire. Assurez-vous qu'il est complètement enfoncé et que le contact avec le fond de panier est établi. Fixez les deux vis moletées (Torx) en haut et en bas. L'appareil est reconnu automatiquement et la LED verte s'allume en continu.

Comment configurer l'UFO 874 avec le logiciel USW 800 ?

L'UFO 874 est piloté via l'interface utilisateur du logiciel USW 800. La configuration est décrite dans l'aide en ligne du logiciel. Téléchargez la dernière version de l'USW 800 et ses instructions sur le site Kathrein (www.kathrein.de).

Que faire si la LED d'état est éteinte ou rouge ?

Si la LED est éteinte, vérifiez l'alimentation et les connexions. Si elle est rouge, une surchauffe ou un défaut est détecté. Assurez-vous que la température ne dépasse pas 50 °C et que la ventilation est suffisante. Consultez l'aide en ligne de l'USW 800 pour le diagnostic.

Quelle alimentation est nécessaire pour l'UFO 874 ?

L'UFO 874 fonctionne sous une tension de 12 V CC avec une puissance absorbée typique de 14 W. Il est alimenté via le fond de panier de l'unité de base UFX 800. Ne pas utiliser d'alimentation externe non conforme.

Comment utiliser la fonction DiSEqC sur l'UFO 874 ?

L'UFO 874 prend en charge DiSEqC 1.0 pour la commutation entre les polarisations verticales/horizontales, les bandes basses/haute et les positions satellites A/B/C/D. Les niveaux de commande sont 14/18 V et 0/22 kHz. Configurez les paramètres via le logiciel USW 800.

Quels formats de modulation sont supportés en sortie ?

La sortie DVB-C (J.83A) supporte les constellations QAM 16, 32, 64, 128 et 256, avec un débit de symboles de 2,25 à 7,25 MS/s et un roll-off de 15 %.

Comment échanger des données avec un module UFZ 896 ?

Placez l'UFO 874 à côté du module UFZ 896 dans l'unité de base. Les données de bande de base sont échangées via le fond de panier à un débit de 800 Mbit/s. Aucune configuration supplémentaire n'est nécessaire pour l'échange.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Redémarrez l'unité de base. Si le problème persiste, consultez l'aide en ligne de l'USW 800. Aucune pièce n'est réparable par l'utilisateur ; contactez le service après-vente Kathrein.

Comment nettoyer et entretenir l'UFO 874 ?

Nettoyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité. Débranchez l'appareil avant tout nettoyage.

Comment éliminer l'UFO 874 en fin de vie ?

Conformément à la directive DEEE 2002/96/CE, ne jetez pas l'appareil avec les déchets ménagers. Remettez-le à un point de collecte officiel pour le recyclage des équipements électriques et électroniques.

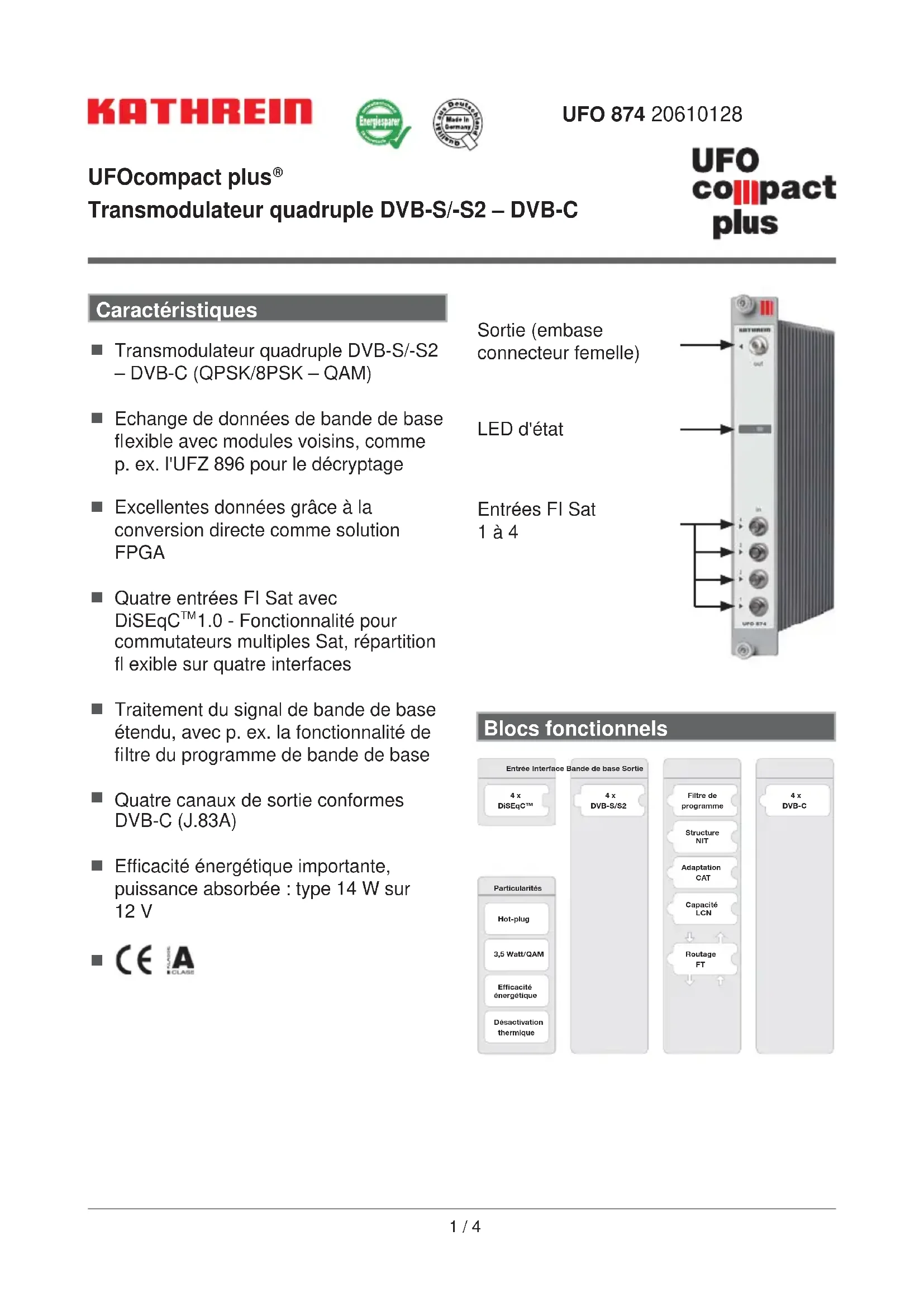

MODE D'EMPLOI UFO 874 KATHREIN

Transmodulator quadruple DVB-S/-S2 -DVB-C (QPSK/8PSK - QAM)
Echange de données de bande de base flexible avec modules voisins, comme p.ex.l'UFZ 896 pour le decryptage
- Excellentes données grâce à la conversion directe comme solution FPGA
Quatre entrees FI Sat avec DiSEqCTM1.0-Fonctionnalite pour commutateurs multiples Sat, repartition fl exible sur quatre interfaces
Traitement du signal de bande de base etendu, avec p. ex. la fonctionnalité de filtré du programme de bande de base
Quatre canaux de sortie conformes DVB-C (J.83A)
■ Efficacité énergétique importante, puissance absorbée : type 14 W sur 12 V

Sortie (embase connecteur femelle)

LED d'etat

Entres FI Sat 1 a 4

Blocsfonctionnels

Données techniques

Entrées
Entrée FI Sat 4 x connecteurs F, 75 Ω
Plage de fréquences MHz 950 ... 2150
Découplage dB > 25
Atténuation de réfl exion dB type 10
DiSEqCTM1.0 Vert./horiz., bande basse/haute	; pos. Sat (A/B/C/D)
Commutation des niveaux V/kHz 14/18, 0/22
Courant de téléalimentation mA Max. 60 (par entrée)
Interface
DVB-S2 4 x
Grille de fréquences	MHz	1 (950 ... 2 150 MHz)
Plage de régulation CAF	MHz	± 3 (taux de modulation < 10 Ms/s), ± 5 (taux de modulation > 10 Ms/s) (950 ...2 150 MHz)
Plage de niveaux d'entrée	dBμV	60 ... 110
Différence de niveau admissible	dB	12
Démodulation
Démodulation DVB-S		EN 300 421 (1)
Débit de données d'entrée QPSK	MS/s	2 ... 45
Débit de codes (Viterbi)		1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll Off	%	35
Démodulation DVB-S2		EN 302 307 (2)
Débit de données d'entrée QPSK	MS/s	1 ... 34
Débit de codes (LDPC)		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Débit de données d'entrée 8PSK	MS/s	1 ... 28,9
Débit de codes (LDPC)		3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll Off	%	20/25/35
Interfaces système
Interface de donnéesées	MBit/s net	800
Interface de contrôle	MBit/s	12
Routage FT vers le fond de panier		Max. 2 x 16 fl ux de transport (à droite et à gauche)
Processeur MPEG-FT
Filtre du programme
Filtre PID
Traitement PSI/SI Table NIT cable.	correction	PCR, CAT
Stuffing Automatique
Modulateur QAM
Canaux de sortie 4 x DVB-C (J.83A)
Constellation QAM QAM 16, 32, 64, 128, 256
Taux de modulation MS/s 2,25 ... 7,25
Roll Off % 15
Sortie HF
Sortie DVB-C 1 x connecteur F, 75Ω
Plage de fréquences MHz 47 ... 1006 (réglage fi n par pas de 125 kHz)
Plage de fréquences(liste de canaux)	MHz	47 ... 86/110 ... 862 (réglage par la liste de canaux)
Atténuation de réflexion	dB	14 (47 MHz) -1,5 dB/Oct.
Niveau de sortie	dBμV	97
Plage de réglage du niveau de sortie	dB	-20 (par niveaux de 0,5 dB)
Stabilité du niveau	dB	± 0,8
Stabilité de la fréquence	ppm	35
MER	dB	≥ 45
Amortissement d'épaulement	dB	≥ 60 (pour niveau normalisé)
Emissions parasites dB		≥ 60
Données système
Puisance absorbée	W	type 14 (sur 12 V)
Plage de températures	°C	-20 ... 50
Circuit de protection °C		> 70
Dimensions (h x l x p)	mm	265 x 36 x 220
Poids	kg	1,16

Fournitures

UFO874
- Consignes d'utilisation de l'UFO 874

Remarque : Vous trouvez la version la plus recente des consignes d'utilisation de l'UFO 874 sur le site Kathrein : www.kathrein.de

Mise en place

Insérer l'UFO 874 sur un emplacement libre quelconque. Si des données de bande de base doivent etre échangées avec un autre module (p. ex. I'UFZ 896), placer l'UFO 874 à droite ou à gauche de celui-ci. Veiller à ce que l'UFO 874 soit insere entierement et que le contact soit donc établi avec le fond de panier (la face avant de l'UFO 874 repose sur l'avant de l'unité de base). Fixer les deux vis moletées en haut et en bas (vis Torx). L'UFO 874 est reconnu automatiquement par I'UFX 800. La LED verte reste allumée en continu des que l'UFO 874 est parvenu à son état de fonctionnement normal. Toutes les autres consignes d'utilisation fi gument dans les instructions de service du logiciel de pilotage USW 800.

Utilisation

L'UFO 874 est piloté par le biais de l'interface utiliser du logiciel de pilotage USW 800, dont l'assistance en ligne décrit également la confi guration de tous les modulesUFOcompact plus®, y compris l'UFO 874. Toutes les autres instructions de réglage fi gument dans les Instructions de service/Aide en ligne de l'USW 800.

Remarque : La version la plus récente de l'USW 800 et ses instructions de service peuvent être téléchargeées gratuitement sur le site Kathrein « www.kathrein.de »

Remarques relatives à l'élimination/au recyclage

Les apparêls électroniques ne font pas partir des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit. Prière de remettre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte offi ciel spécifique prévu à cet effet.

936,4586/-/VKDF/0813/FR - Sous réserve de modifi cations!
