BEDIENUNGSANLEITUNG EXE 259 KATHREIN

KATHREIN Digital Systems GmbH - Anton-Kathrein-Straße 1-3 - 83022 Rosenheim - Germany

Rosenheim, 31.03.2019

KATHREIN Digital Systems GmbH

Anton-Kathrein-StraBe 1-3

83022 Rosenheim

Germany

Information über gesellschaftsrechtliche Änderung Information about change in corporate legal status

www.kathrein-ds.com

[e-mail]

Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception" der KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems GmbH über.

Executive Board:

Michael Auer

Uwe Thumm

Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:

UST-ID-Nr.: DE 311 049 363

Steuer-Nr.: 156/117/31083

GLN: 4063242000005

WEEE-Reg.-Nr.: DE 66199153

KATHREIN Digital Systems GmbH

Anton-Kathrein-Str. 1-3

83022 Rosenheim, Deutschland

Steuer-Nr.: 156/117/31083

UST-Ident-Nr.: DE311049363

Registergericht: Traunstein, HRB 25841

Registered Office: Rosenheim, DE

Commercial Register: Traunstein, HRB 25841

VAT Reg. No.: DE311049363

Commercial Register: Traunstein, HRB 25841

Sat-ZF-Verteilsystem (4 x Sat-ZF) Einkabel-Multischalter

Merkmale

Kaskaderfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier SAT-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu neun Receiver
Keine Einschränkung in der Programmvielfalt - es wird das kompletteProgrammangebot eines Satellitenübertragen
Der gewählte Transponder wird vom Multischalter auf einer festen Frequenz (Userband) bereit gestellt, angesteuert vom Receiver mit einem DiSEqCTM Befehlssatz nach EN 50494
Der Multischalter Unterstützung den erweiterten Einkabel Befehlssatz SCD2 nach EN 50607
Empfang des terrestrischen Bereiches auch bei ausgeschalteten Sat-Receiver möglich
- Jedem Receiver ist eine Teilnehmer-Frequency (Userband) fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
PIN Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungs-übergeinfende Installation ist dadurch möglich

	Vous trouvrez la version française du document sur:	www.kathrein.com
	Una version italiana di questo documento è reperibile su:
	Encontrará la version española de este documento en la頁ina:

Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspiegel der Sat-ZF-Signale
Einkabel-Multischalter EXE 259 und weitere Durchgangs-Multischalter wie z. B. EXR 2541, EXR 2554, EXR 2558 und EXR 2542 können beliebig kombiniert werden
Es können bis zu acht Multischalter kaskadiert werden
Fur die Innemontage
A

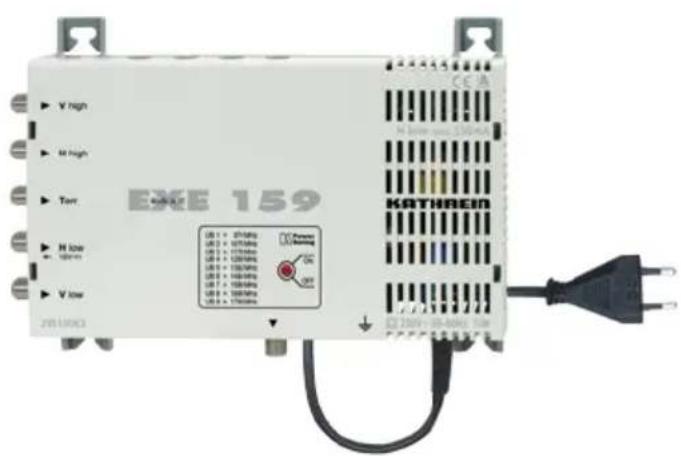

EXE 159

Einkabel-Multischalter für bis zu neun Receiver, mit integriertem Netzteil für die LNB-Versorgung
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP Richtlinie und Stromsparkonzept (der Einkabel-Multischalter wird mit dem Ausschalten der Receiver abgeschaltet)!

Kathrein-Power-Saving: Die LNB Versorgung wird abgeschaltet, sobald an der EXE 159 oder in der Kaskade kein Receiver mehr aktiv ist. Diese Funktion kann deaktiviert werden; z. B. wenn Durchgangs-Multischalter ohne Kathrein-Power-Saving in der Kaskade verwendet werden
LNB-Fernspeisung über den Eingang horizontal low. Signalisierung Kathrein-Power-Saving uber den Stamm vertikal low. Alle anderen Eingänge sind spannungsfrei

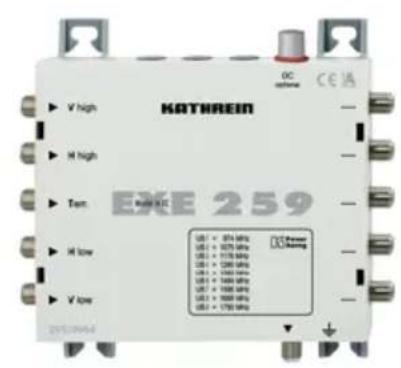

EXE 259

Durchgangs-Multischalter zur Anlagenerweiterung um einen Einkabel-Anschluss für neun Receiver
Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertical low, der dann die LNB-Spannungsvorsorgung abschaltet.
Optionale Versorgung mit NCF 18也可能. Durch das Stromsparkkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist.

Montage und Sicherheitshinweise

Die beschriebenen Geräte dieren ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieser Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm^2 ) zu verstehen.
- Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
- Befestigungsmittel: Schrauben, max Ø: 4 mm

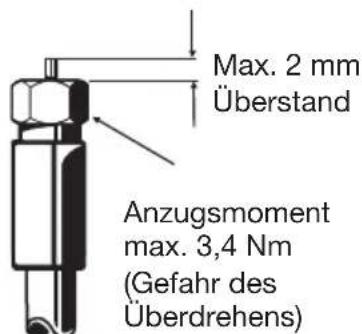

- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschlieben.

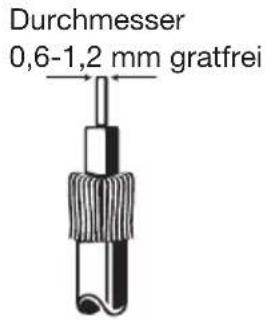

• Bei großem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdoseziehen!
• Das Gerät ist nur für die Wandmontage vorgesehen! Montieren und Betreiben Sie das Gerät nicht liegend oder auf dem Kopf stehend
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Für die Geräteentwärung muss freiie Luftzirkulation möglich sein. Überhitzungsgefahr!
  Zulässige Umgebungstemperatur -20 bis +55 °C

Achtung:

• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
  Das Netzgerätarf nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
• Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

Kathrein Power Saving

Wird ein EXE 159 alleine oder zusammen mit anderen Multischaltern betrieben, die das Kathrein-Power-Saving-Logo tragen, kann Kathrein-Power-Saving mit dem Stand-by-Schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das LNB vom End-Multischalter aus versorgt.

Multischalter ohne Kathrein-Power-Saving geben keine Signalisierung an den End-Multischalter. Der Stand-by-Schalter muss für eine dauerhafte Versorgung des LNB auf „OFF“ stehen.

PIN-Code-Schutz

Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder gestört werden kann, besitzt der Multischalter einen PIN Code Schutz. Diese ist bei den Einstellungen des Receivers anzugegeben. Jedem Userband ist ein fester PIN zugewiesen.

	UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9
Frequenz (MHz)	974 10	076 1178	1280 13	82 1484	1586 16	88 1790
PIN 151	052 133	124 205	196 187	178 099

Hinweise

Nur Verteiler ohne Dioden verwenden (EBC 110 oder EBC 114). Der notwendigeiodenschutz erfolgt durch die Steckdosen der ESU-Serie.

Es ist entsprechend auf zu halten, dass jeder Userband nur einmal belegt wird, da sich die Receiver sonst gegenseitig stären. Die Zuordnung der Frenzen geschieht im Einstellmenü des Receivers. Je nach Typ kann dies manuell oder automatisch erfolgen.

Es wird empfohlen, die Steckdosen mit den kürzeren Anschlussländen den hohenen Frenzen zuzuordnen. Per Definition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.

Zum Übertragen der DiSEqCTM ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC geschalte. Dauerhaft angelegte 18 V wurden das System blockieren. Aus thisem Grunde empfehlts sich die Verwendung von Steckdosen der ESU-Serie, die mit einer elektronischen Abschaltung versehen sind.

Angeschlossene Receiver mussen für den Einkabelbetrieb nach EN 50494 ausgelegt sein. Um das Userband 9 nutzen zu konnen, muss der Receiver außer dem neuen Einkabelstandard SCD2 nach EN 50607 beherrschen.

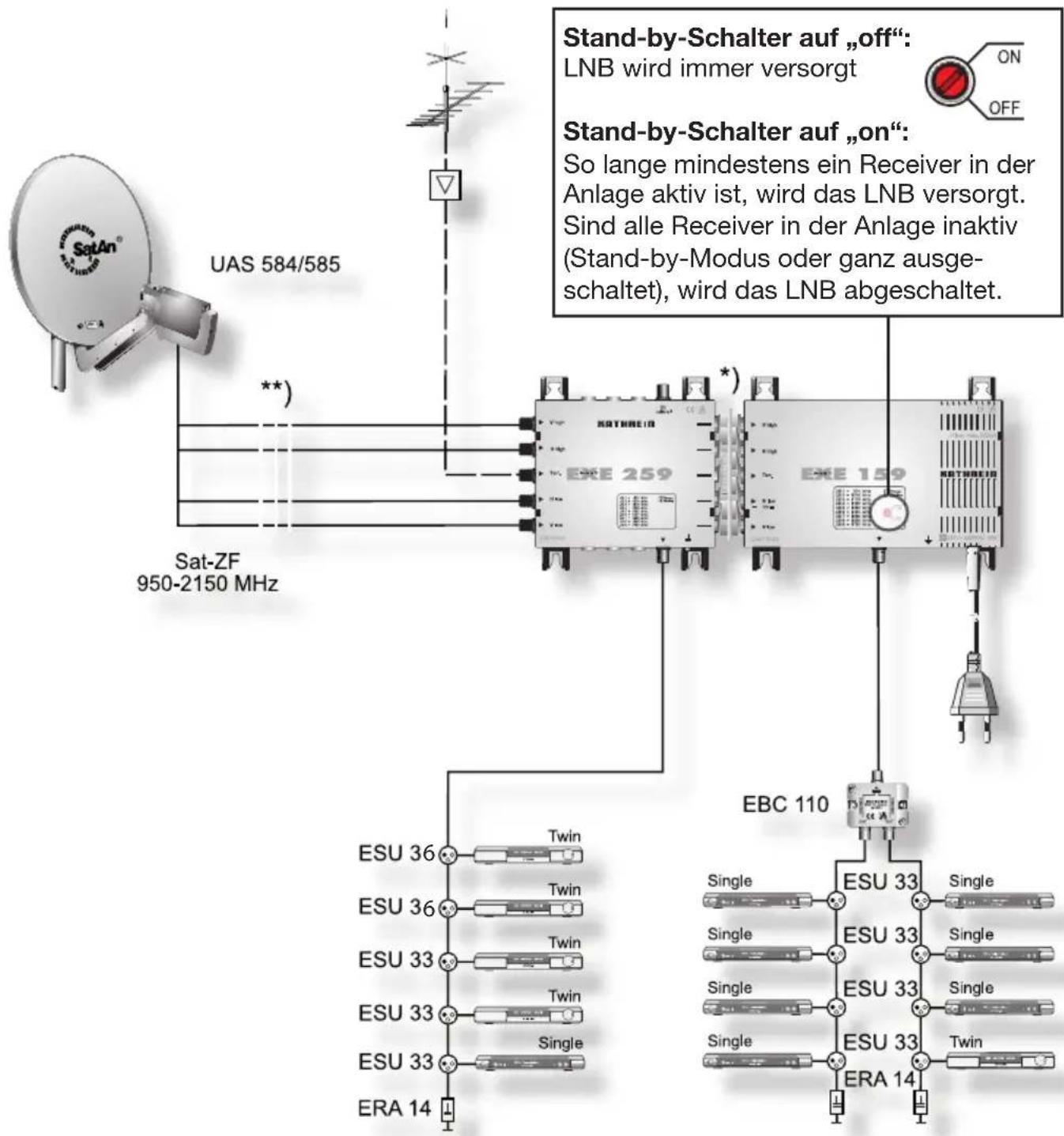

Anlagenbeispel (Symbolische Darstellung)

) Steckverbinder EMU 250
*) Überspannungsschutz KAZ 11/KAZ 12

Technische Daten

TypEXE 159 EXE 259
Bestell-Nr. 20510063 20510064
Teilnehmeranschlüsse 1 x 9 1 x 9
Eingänge 1 x terrestr. 4 x Sat-ZF 1 x terrestr. 4		x Sat-ZF
Frequenzbereich MHz 5-862 950-2150 5-862 950-2150
Durchgangsdämpfung dB -		1	5	1,5
Anschlussdämpfung (terrestrisch)		dB	9	-	11	-
Ausgangspiegel Sat (AGC)		dBμV	-	88	-	88
Entkopplung horiz./vert.		dB	-	30	-	30
Entkopplung Stamm		dB	-	-	-	40
Eingangspiegel Sat		dBμV	-	55-80	-	55-80
Teilnehmer-Frequency/Userband	Receiver 1	MHz	974/1		974/1
	Receiver 2		1076/2		1076/2
	Receiver 3		1178/3		1178/3
	Receiver 4		1280/4		1280/4
	Receiver 5		1382/5		1382/5
	Receiver 6		1484/6		1484/6
	Receiver 7		1586/7		1586/7
	Receiver 8		1688/8		1688/8
	Receiver 9		1790/9		1790/9
Zul. Versorgungsspannung am Teilnehmer-Ausgang		V	12-14		12-14
Max. Stromaufnahme über den Teilnehmer-anschluss		mA	10		Mit Netzteil 10ohne Netzteil 330
Eingangsnennspannung		V	230 (47-63 Hz)		-
Zulässiger Eingangsspanningsbereich		V	207-253		-
Eingangsnennleistung bei 0-/150-/550-mA-Last*)		W	5,1/8,1/16,3		-
Spannung sekundär (Eingang horiz. low)		V	18 -
Max. zul. Fernspeisestrom (Eingang horiz.low)		mA	550		-
Max. zul. Fernspeisestrom pro Stamm		mA	-		1000
Schutzklasse/Schutzart			II (schutzisoliert)/IP 30		-/IP 30
Zulässige Umgebungstemperatur		°C	-20 bis +55		- 20 bis +55
Anschlüsse			F-Connectoren		F-Connectoren

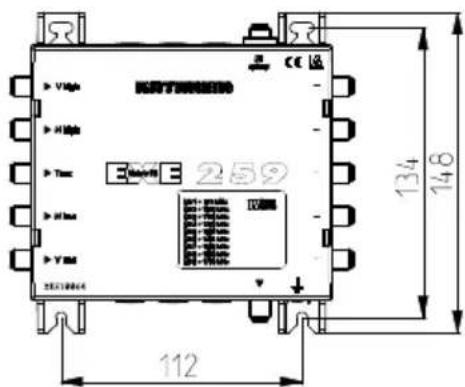

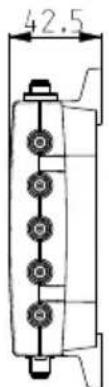

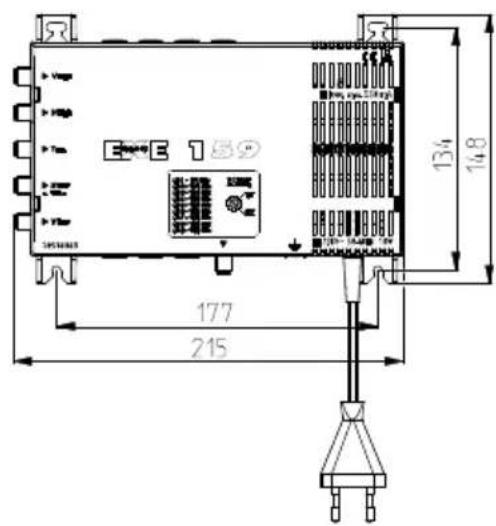

Abmessungen		mm 215 x 148 x 43		160 x 148 x 43
Verpackungs-Einheit/Gewicht		St./kg	1 (10)/0,65		1 (10)/0,45

^*) Alle neun Teilnehmer-Frequenzen/Userbands in Betrieb

Mögliche Fehlerursachen und -behebung

Problem Mögliche Ursache Fehlerbehebung

Dauerhafte Meldung : „Schlechtes oder kein Signal“	Es liegt keine Spannung vom Receiver an	Kurzschluss auf der Verbindung Receiver - Multischalter. Receiver nicht im Einkabelmodus. Steckdose blockt dauerhafte 18 V
	Falscher Einkabelbefehl	Receiver nicht im Einkabelmodus
	Schlechtes DiSEqCTM-Signal	Zu hoher Stromverbrauch. Verteilmaterial ohne Diodennehmen. Netzteil NCF 18 bei EXE 259 verwenden
	Falscher PIN-Code	PIN-Code-Nummer überprüfen oder deaktivieren
	Falsche Zuordnung	UB und Freqenz stimmen nicht überein. Achtung: SCR-Nr. ist nicht gleich UB-Nr.
	Keine Spannung am LNB	Netzstecker EXE 159 nicht eingesteckt. Kurzschluss auf der Verbindung Receiver - LNB
Nur UB 9: „Schlechtes oder kein Signal“	Receiver unterstützt SCD2 nach EN 50607 nicht	Wenn möglich Software-Update bei Receiver durchführten
Kurze Meldung: „Schlechtes oder kein Signal“, bzw. Bild ruckelt in regel-mäßigen Abständen	Ein anderer Teilnehmer greift auf das selbst UB zu	Menü-Einstellungen aller angeschlossenen Receiver prüfen. Auf eindeutige Frequenzvergabe achten.
Durchgangs-Multi-schalter ohne Kathrein-Power-Saving gehen nicht oder nur manchmal	Stand-by-Schalter auf „ON“	Stand-by-Funktion ausschalten. Stand-by-Schalter auf „OFF“

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.itte geben Sie these Gerät am Ende seiner Verwendung zur Entsorgung an den)dafür vorgesehenen öffentlichen Sammelstellen ab.

936.4552/b/VMPT/0715/DE - Technische Änderungen vorbehalten!
