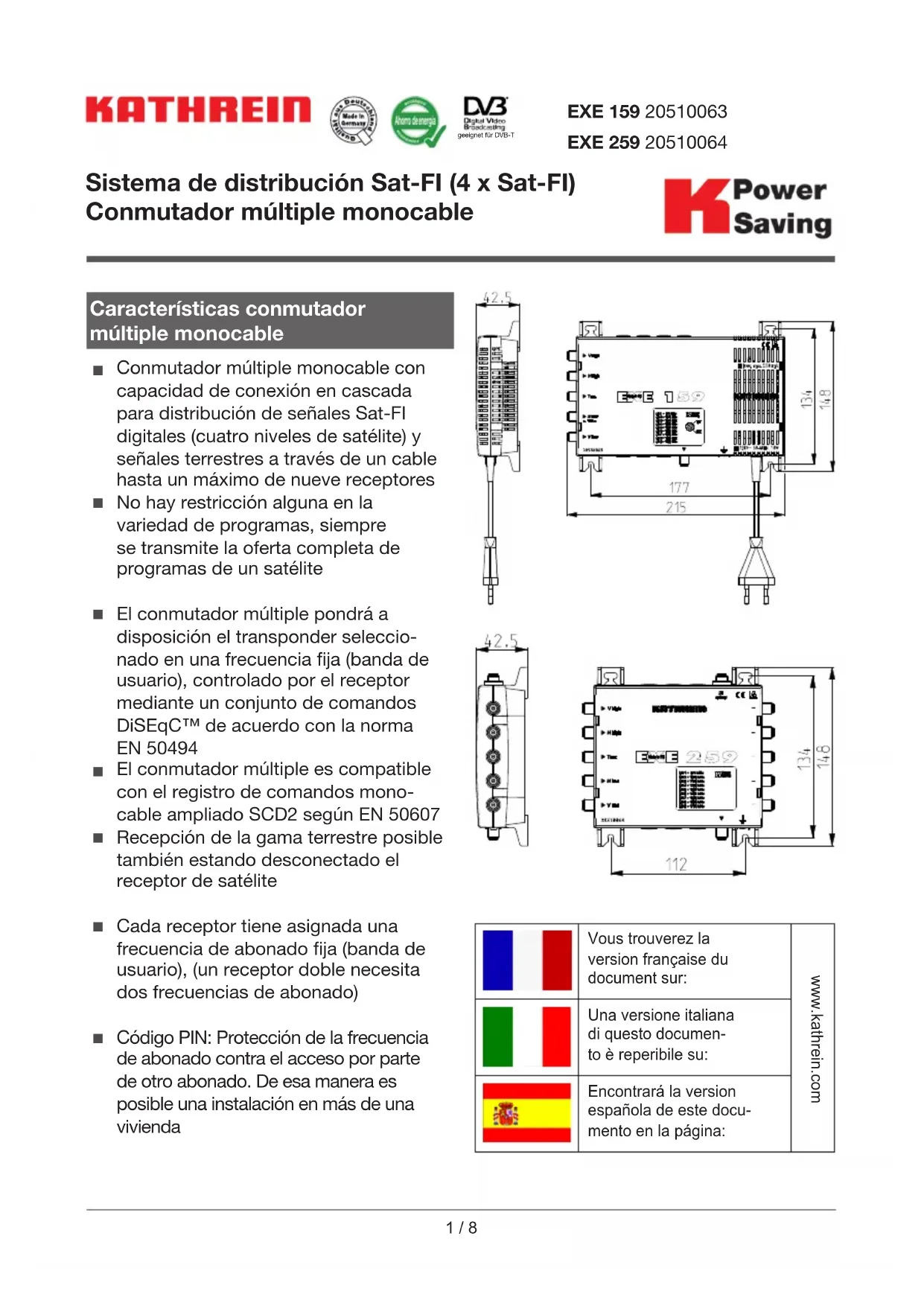

MANUAL DE USUARIO EXE 259 KATHREIN

Sistema de distribución Sat-Fl (4 x Sat-Fl) Conmutadormultiple monocable

K Power Saving

Characteristicas commutador multiple monocable

• Conmutador multiple monocable con你能 de conexión en cascada para distribución de senales Sat-FI digitales (cuatro niveles de satélite) y senales terrestres a工程技术 de un cable hasta un máximo de nuevo receptores
  No hay restricción alguna en la variedad de programas, siempre se Transmitte la-oferta completa de programas de un satélite
  El comutador multiple pondra a disposition el transponder selec tionado en una fecuencia fija (banda de usuario),controlo por el receptor mediate un Conjunto de comandos DiSEqCTM de acuerdo con la norma EN 50494
  El commutador multiple es compatible con el registrar de comandos monocable ampliado SCD2 según EN 50607
• Recepación de la gama terrestre possible también estando desconnectado el receptor de satélite
  Cada receptor tiene asignada una Frequencia de abonado fija (banda de usuario), (un receptor doble necesitas dos Frequencias de abonado)
• Código PIN: Protección de la Frequencia de abonado contra el acceso por parte de otro abonado. De esta manière es possible una instalación en más de una vivienda

	Vous trouverez la version française du document sur:	www.kathrein.com
	Una version italiana di questo document to è reperibile su:
	Encontrará la version española de este documento en la página:

El AGC integrado (Automatic Gain Control) se encarga de mantener un nivel de salute constante de lasseoas SAT-FI
El conmutador multiple monocable EXE 259 y otros comutadares multiples de transmisión como por exemple el EXR 2541, el EXR 2554, el EXR 2558 y el EXR 2542 pueda combinarse como se deseee
- Se pueda conectar en cascada hasta ocho commutadores multibles
Para montaje en el interior

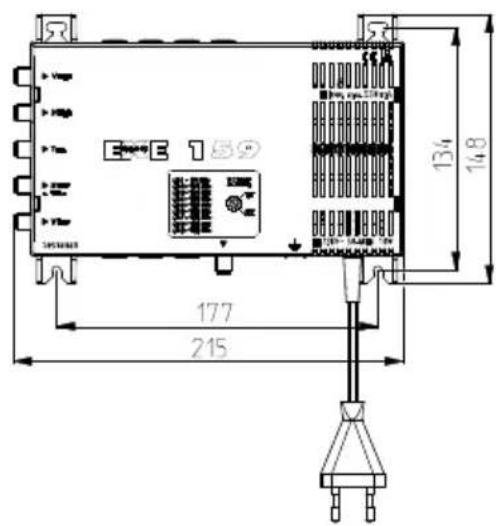

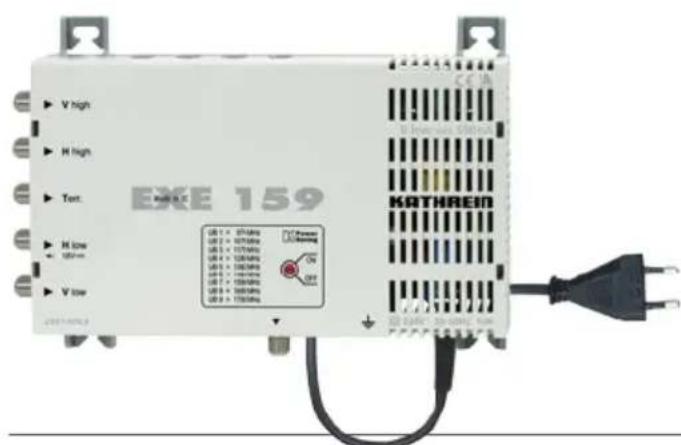

EXE 159

• Conmutador multiple monocable para una conexión monocable de hasta neue receptores, con fuente de alimentación integra para la alimentación de LNB
• Bajo consumo de potencia gratías a la fuente de alimentación conmutada altamente eficiente resistente al cortocircuito según la directiva ERP y el concepto de ahorro de energia electrica (el commutador multiple monocable se desconecta al apagar el receptor)!

Kathrein-Power-Saving: La alimentación LNB se desconecta tan pronto como deje de haber receptores activos en el EXE 159 o en la cascada.Esta funciona se possible desactivar; p. ej. cuando se utilizes en la cascada commutadores multiples de transmisión sin la funciona KathreinPower-Saving
- Alimentación remota LNB atramés de la entrada horizontal low. Señalización Kathrein-Power-Saving atramés de la linea principal vertical low. Todas lasdemásestánlibres detension

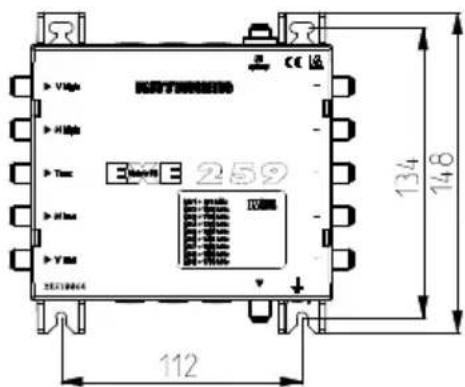

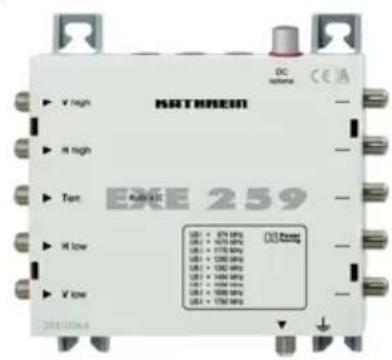

EXE 259

• Conmutador multiple de transmisión para la amplisión del sistema de una connexion monocable para neue receptores
  Kathrein-Power-Saving: Tan pronto como no haya ningún receptor activo, se recibirá una seals en el conmutador multiple final a工程技术 de la linea principal vertical low, lacular desconecta la alimentacion de tension LNB.
  Posibilidad de alimentacion optional con NCF 18. Mediente el concepto de ahorro de energia electrica, el commutador multiple no consume energia del NCF 18 cuando no haya ningun receptor activado.

Montaje e instrucciones de seguridad

• Los equipos descritos sirven exclusivamente para instalar sistemas de recepcion de satélite.

• Cualquier除外 uso o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la perdida de la garantía.

• Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o jusqu'à materiales fácilmente inflamables.

• Los equipos deben provearse de un cable de compensacion de potencial (Cu, minimo 4mm^2

• Deben tenerse en cuenta las dispositions de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065.

Medios de fijiacion: Tornillos, max. 4 mm

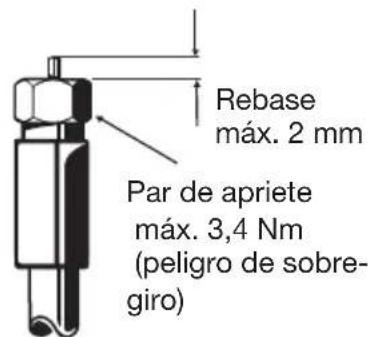

• Clavija de connexion; Conector de HF 75 Ω (serie F) según EN 61169-24.

Las conexiones de HF que no se utilizen deben cerrarse con resistencias de 75Ω (p. ei., EMK 03). Diametro

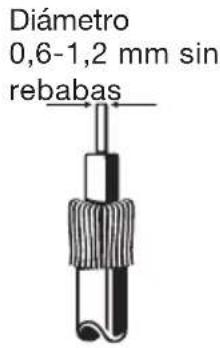

• En caso de conductores interiores del cable de diametro superior a 1,2 mm o bien si existe rebaba, poder resultar destruidos los conductores hembra de los aparatos.

Equipo conductor de corrente

• NoAbrir ni manipularele equipo!

• Al realizar problemas en la instalacion, desenchufar siempre el conector de red de la toma de corriente.

• El aparato está previsto únicamente para el montaje mural. No monte nionga en funciona el aparato en posicion horizontal ni al revés.

• Cerciorarse de que hay suficiente espacio. Hacia todos los lados, como minimo, 5 cm.

• Esnecessary que haya circulacion libre de aire para el enfiarnimiento del aparato.

• Peligro de recalentamento!

• Temperatura ambiente permittida -20 a +55 °C

Atencion:

• No se debe colocar sobre la fuente de alimentacion ningun objeto que contenga liquido.

• La fuente de alimentación no debe entrada en contacto con gotas ni rocio de agua.

• Se debe poder acceder libremente al conector de red, y este deben poder utiliserse sin problemas.

• El aparato solo se pueda desconectar de la red electrica desenchufando el conductor de red.

En caso de que esté的功能ando únicamente un EXE 159 o+junto con otros comutadores multiples que tengan el logotipo Kathrein-Power-Saving, la funciona Kathrein-Power-Saving pueda activarse poniendo el interruptor de stand-by en „ON". Si uno de los receptores de la cascada está connectado, el LNB sera alimentado por el commutador multiple final.

Los conmutadores multíples sin Kathrein-Power-Saving no mandan网通unaSEOal conmutador multiple final. El interruptor de stand-by ( estado de espera) deben estar en "OFF" para Obtener una alimentación permanente del LNB.

A fin de que ningún或其他 abonado pueda usar o darar la banda de usuario configurada, el commutador multiple está provisto de un número PIN. Este se debe introducir en los ajustes del receptor. Cada banda de usuario tiene un PIN fijo asignado.

UB 1 UB 2 UB 3 UB 4 UB 5 UB 6 UB 7 UB 8 UB 9

Frecuencia (MHz)

974 1076 1178 1280 1382 1484 1586 1688 1790

PIN 151 052 133 124 205 196 187 178 099

Notas

Utilizar solo distribuidores sin diodos (EBC 110 o EBC 114). La proteccion de diodos necessitiesia tiene lugar mediante las cajas de enchufe de la series ESU.

Hay que tener especialmente enIELD que cada banda de usuario se ocupe solo una vez, de lo contrario los receptores podrián interferir entre sI. La asignacion de las frequencias se efectua en el menu de configuracion del receptor. En funcion del tipo se pueda efectuar manual o automatically.

Se recomienda asignar las cajas de enchufe con las longitudes de conexión más cortas a las Frequencias superiores. El sistemas está dimensionado por definimiento deforma que los equipos monocable se alimenten con 14 V DC.

Para la transmisión de las señales de control similares a DiSEqCTM, la alimentación se cambia brevemente a 18 V DC. Una alimentación permanente de 18 V bloquearía el sistema. Por estarzón se recomienda el uso de las cajas de enchufe de la série ESU, que está dotadas de desconexión electrónica.

Los receptores connectados deben estar diseñados para el funciona monocable según la norma EN 50494. Para poder usar la banda de usuario 9, el receptor deberá dominar el estándar monocable SCD2 según EN 50607.

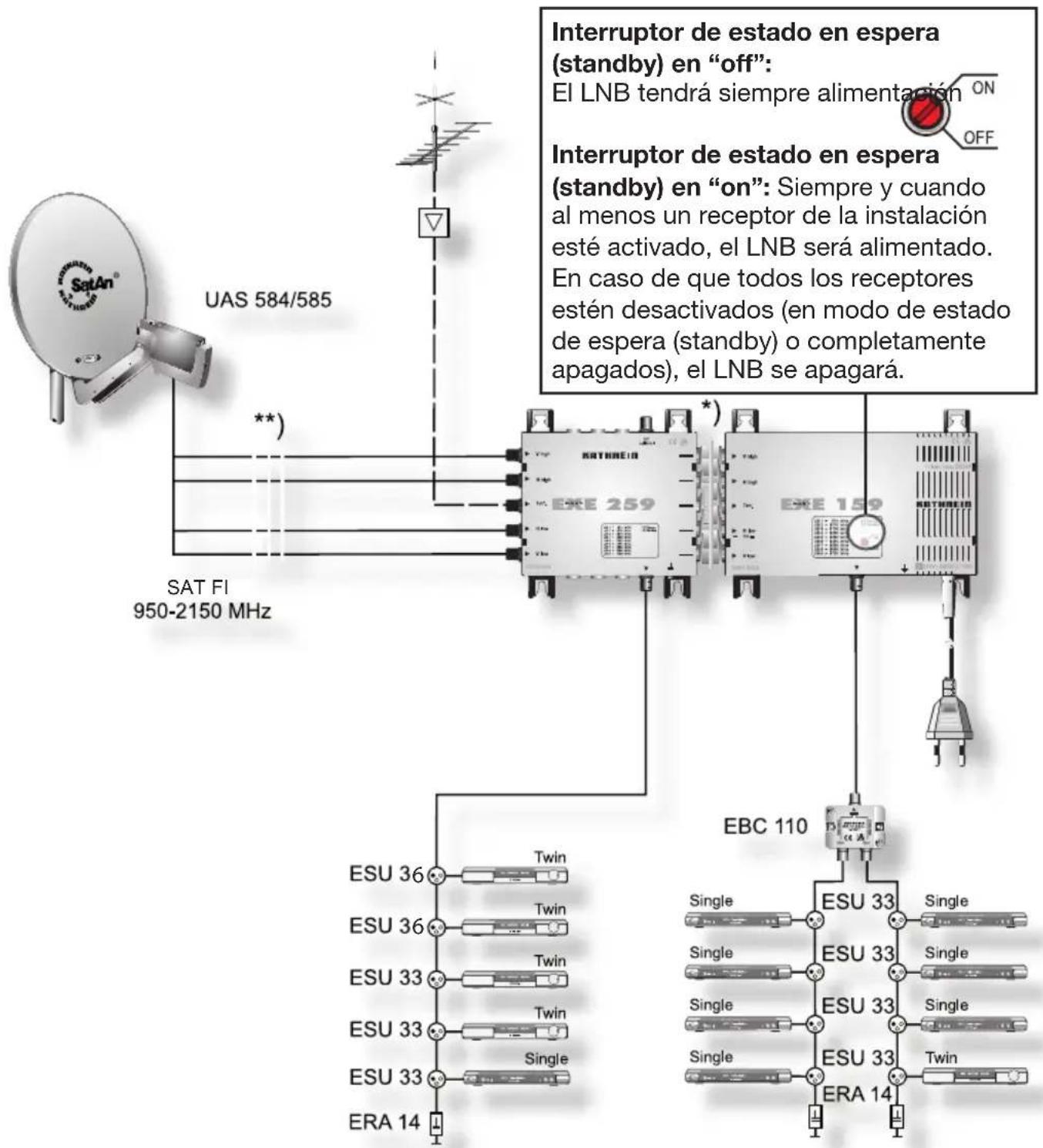

Ejempio de una instalacion (representacion simbólica)

*) Conector EMU 250
**) Protección contra sobretension KAZ 11/KAZ 12

Datasétécnicos

Tipo EXE 159 EXE 259
Ref. 20510063 20510064
Conexiones de usuario 1 x 9 1 x 9
Entradas 1 x terrestre 4 x SAT-Fl 1 x terrestre 4		x SAT-F
Rango de Frequencia MHz 5-862 950-2150 5-862 950-21	50
Pérdida de transmisión dB -- 1,5		1,5
Atenuación de la conexión (terrestre)		dB	9	-	11	-
Nivel de salute Sat (AGC)		dBμV	-	88	-	88
Desacoplamente horiz./vert.		dB	-	30	-	30
Desacoplamente de la linea principal		dB -- -	-	40
Nivel de entrada Sat		dBμV	-	55-80	-	55-80
Frecuencia de abonado/banda de usuario	Receptor 1	MHz	974/1		974/1
	Receptor 2		1076/2		1076/2
	Receptor 3		1178/3		1178/3
	Receptor 4		1280/4		1280/4
	Receptor 5		1382/5		1382/5
	Receptor 6		1484/6		1484/6
	Receptor 7		1586/7		1586/7
	Receptor 8		1688/8		1688/8
	Receptor 9		1790/9		1790/9
Tensión de alimentación admissible en lasalida de abonado		V	12-14		12-14
Consumo de corriente máximo atramés de laconexión del usuario		mA	10		Con fuente de alimentación10sin fuente de alimentación330
Tensión nominal de entrada		V	230 (47-63 Hz)		-
Margen de tensión de entrada admisable		V	207-253		-
Potencia nominal de entrada con 0-/150-/550-mA de energia*)		W	5,1/8,1/16,3		-
Tensión secundaria (entrada horiz. low)		V	18		-
Corriente de alimentación remota max.admissible (entrada horiz. low)		mA	550		-
Corriente de alim. remota max.admissible porlinea principal		mA	-		1000
Clase de protección/tipo de protección			II (con aislamiento protección)/IP 30		-/IP 30
Temperatura ambiente admissible		°C	-20 a +55		-20 a +55
Conexiones			Conectores F		Conectores F

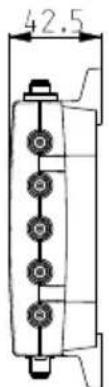

Medidas		mm 21	5 x 148 x 43	160 x 148 x 43
Unidad de embalaje/peso		Un./kg	1 (10)/0,65		1 (10)/0,45

Posibles causes de fallos y eliminación de los fallos

Problema Posible Cause	Eliminación del fallo
Mensaje permanente: “Señal no disponible o de mala calidad”	No hay tensión prove-niente del receptor	Cortocircuito en la conexión receptor - commutador multiple. El receptor no está en modo monocable. La caja de enchufe bloquea la alimentación permanente de 18 V
	Comando monocable incorrecto	El receptor no está en modo monocable
	Señal DiSEqCTM de mala calidad	Consumo de energia demasiado elevado. Seleeccionar material de distribución sin diodos. Utilizar fuente de alimentacion NCF 18 para EXE 259
	PIN Incorrecto	Compruebe el numero del@cdoigo PIN o desactivelo
	Asignacion incorrecta	La UB y la fecuencia no se corresponden. Atencion: El num. SCR no es igual al num. de UB
	No hay tensión en el LNB	La caja de enchufe de la red EXE 159 no está enchufada. Cortocircuito en la conexión receptor - LNB
Sólo UB 9: “Señal no disponible o de mala calidad”	El receptor no domina el SCD2 según EN 50607	Si es posible lleve a cabo unaactualizacion de software del receptor
Mensaje breve: “Señal no disponible o de mala calidad”, o laImagen tiembla periodically	Otro abonado está accediendo a la misma UB	Compruebe los ajustes del menu de todos los receptores connectados. Cerciórese de que la asignacion de fecuencia sea inequivoca.
Los commutadores multi- ples de transmisión sin Kathrein-Power-Saving no funciona o lo hace sólo a vezes	Interruptor de estado en espera (standby) en “ON”	Apagar funcion de estado de espera (standby). Interruptor de estado en espera (standby) en “OFF”

Los aparatos electrónicos no se deben tirar a la basura domestica. Según la directiva 2002/96/CE del PARLAMENTO EUROPEO y del CONSEJO del 27 de enero de 2003, relativa a aparatos electricos y electrónicos usados, seienen que eliminar correctamente como residuos. Una vez termine la vidautilde este aparato,traguelo en los punto de recogida Públicos previstos al efecto, para su gestion como residuo.

936.4552/b/VMPT/0715/ES - Datos技术和sujetos a modificaciones
