EXE 259 - Répartiteur satellite KATHREIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EXE 259 KATHREIN au format PDF.
| Type de produit | Répartiteur satellite (commutateur multiple monocâble de passage) |
| Marque | Kathrein |
| Modèle | EXE 259 |
| Dimensions (L x H x P) | 160 x 148 x 43 mm |
| Poids net | 0,45 kg |
| Alimentation | Via le câble coaxial (12-14 V) ou via bloc d'alimentation NCF 18 en option |
| Nombre de récepteurs supportés | Jusqu'à 9 |
| Entrées satellite | 4 x FI Sat (950-2150 MHz) |
| Entrée terrestre | 1 x terrestre (5-862 MHz) |
| Atténuation de raccordement (terrestre) | 9-11 dB |
| Niveau de sortie satellite (AGC) | 88 dBµV |
| Découplage horiz./vert. | > 30 dB |
| Fréquences d'abonné (9 bandes) | 974 à 1790 MHz avec code PIN attribué |
| Protection par code PIN | Oui, pour chaque bande d'utilisateur |
| Fonction Kathrein-Power-Saving | Oui, coupe l'alimentation LNB si aucun récepteur actif |
| Mise en cascade | Jusqu'à 8 commutateurs multiples, combinable avec EXR 2541, EXR 2554, etc. |
| Température ambiante admissible | -20 à +55 °C |
| Classe de protection | IP 30 (montage intérieur) |
| Raccordements | Connecteurs F 75 Ω |
| Consommation max. via abonné | 10 mA (sans bloc d'alimentation 330 mA) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; éviter l'humidité et les liquides |
| Sécurité | Débrancher avant intervention ; ne pas ouvrir ; montage mural avec ventilation (5 cm de dégagement) |
| Pièces détachées et réparabilité | Aucune pièce détachable par l'utilisateur ; réparation par un professionnel agréé |
| Informations générales | Conforme DEEE ; garantie annulée si non-respect des consignes |
FOIRE AUX QUESTIONS - EXE 259 KATHREIN
Questions des utilisateurs sur EXE 259 KATHREIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Répartiteur satellite au format PDF gratuitement ! Retrouvez votre notice EXE 259 - KATHREIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EXE 259 de la marque KATHREIN.

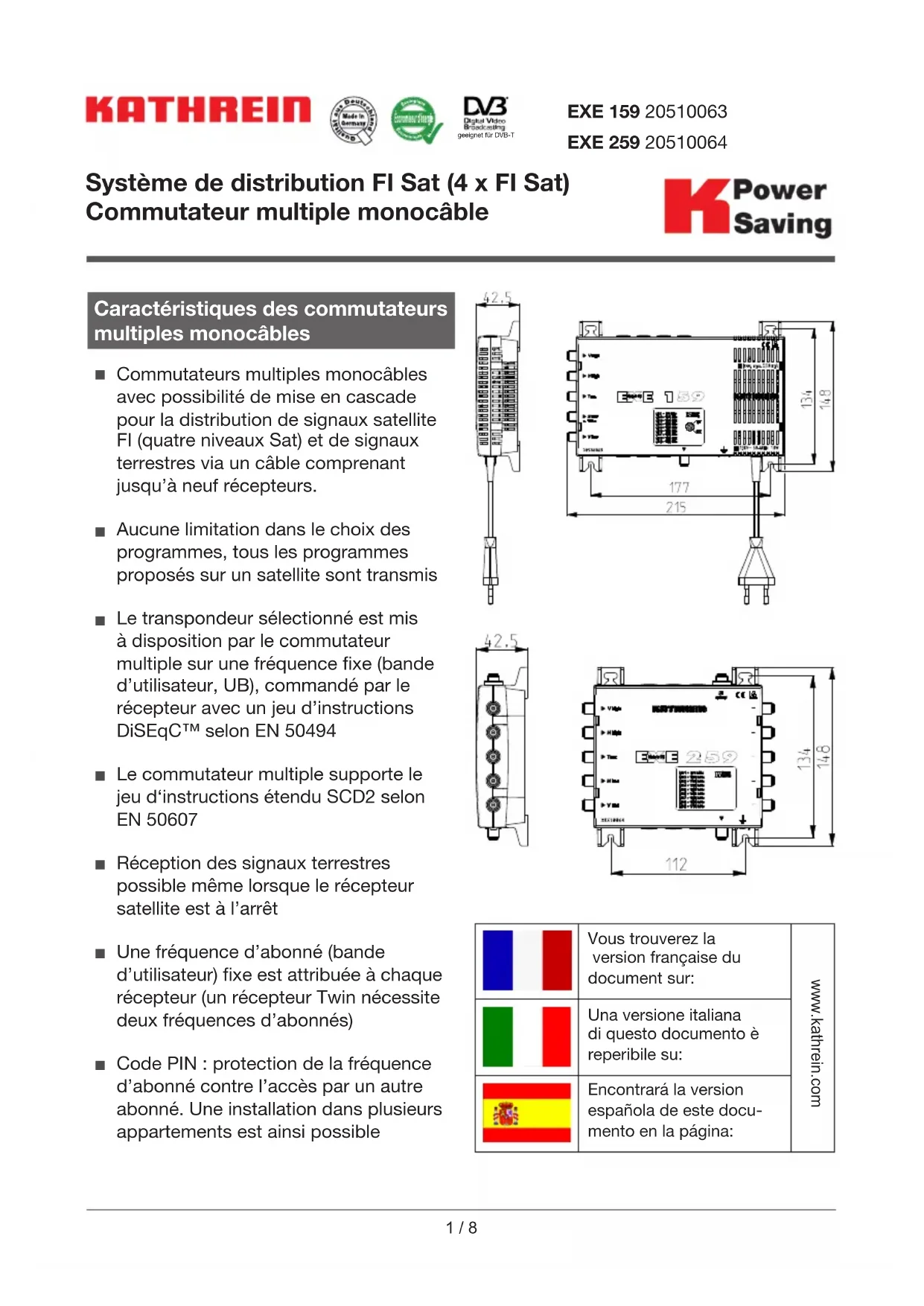

MODE D'EMPLOI EXE 259 KATHREIN
Système de distribution FI Sat (4 x FI Sat) Commutateur multiple monocâble
K Power Saving
Caracteristiques des commutateurs multiples monocâbles
- Commutateurs multiples monocâbles avec possibilité de mise en cascade pour la distribution de signaux satellite FI (quatre niveaux Sat) et de signaux terrestres via un cable comptant jusqu'à neuf récepteurs.
Aucune limitation dans le choix des programmes, tous les programmes proposés sur un satellite sont transmis
Le transpondeur selectionné est mis à disposition par le commutateur multiple sur une fréquence fixe (bande d'utilisateur, UB), commandé par le récepteur avec un jeu d'instructions DiSEqCTM selon EN 50494
Le commutateur multiple supporte le jeu d'instructions etendu SCD2 selon EN 50607
Réception des signaux terrestres possible même lorsque le récepteur satellite est à l'arrêt
Une fréquence d'abonné (bande d'utilisateur) fixe est attribuée à chaque récepteur (un récepteur Twin nécessite deux fréquences d'abonnés)
Code PIN: protection de la fréquence d'abonné contre l'accès par un autre abonné. Une installation dans plusieurs appartements est ainsi possible




| Vous trouvrez la version française du document sur: | www.kathrein.com | |
| Una version italiana di quello documento è reperibile su: | ||
| Encontrará la version española de este documento en la頁ina: |

Le AGC (Automatic Gain Control) intégré veille à un niveau de sortie constant des signaux satellite FI
- Les commutateurs multiples monocâbles EXE 259 et autres commuta-
teurs multiples de passage, par ex.
EXR 2541, EXR 2554, EXR 2558 et
EXR 2542, peuvent être combinés au
choix
- Jusqu'à huit commutateurs multiples peuvent être mis en cascade
Pour montage interieur
EXE 159
- Commutateur multiple monocâble pour max. neuf récepteurs, avec bloc d'alimentation intégré pour l'alimentation du LNB
- Faible puissance consommée grâce à un bloc d'alimentation à haute efficacité résistant aux courts-circuitsselon la directive ERP et au concept d'économie d'énergie (le commutateur multiple monocâble se coupe lorsqué le récepteur s'arrête)!
Kathrein-Power-Saving: L'alimentation LNB est coupée des que plusaucun récepteur n'est actif au niveau du EXE 159 ou dans la cascade. Cette fonction peut etre désactivée,par ex.si des commutateurs multiples de passage sans Kathrein-Power-Saving sont utilisés dans la cascade
Télealimentation du LNB via l'entrée horizontaleasse. Signalement du Kathrein-Power-Saving via la ligne principale verticalasse.Toutes les autres entrées son hors tension
EXE 259
- Commutateur multiple de passage pour l'extension d'une installation avec un raccordement monocable pour neuf récepteurs
Kathrein-Power-Saving:
Dés que plusaucunrécepteur n'est actif,le commutateur multiple final reçoit un signalement via la ligne principale verticaleasse.Le commutateur coupe alors l'alimentationelectrique LNB.
Alimentation avec NCF 18 possible en option. Grace au concept d'économie d'énergie, le commutateur multiple ne consomme pas d'électricité du NCF 18 lorsqu'aucun récepteur n'est en marche.


Consignes de montage et de sécurité

-
Les apparèils décrits sont exclusivement destinés à l'installation d'équipements récepteurs satellite.
-
Tout autre usage, de même que le non-respect des prsentes consignes, entrainera l'annulation de la garantie
-
Les apparèils ne doivent être montés qu'à l'intérieur de locaux secs. Ne pas les installer sur ou à proximé de matériel aux facilement inflammbables.
-
Les apparèils doivent être pourvus d'une ligne Equipotentielle (Cu, 4mm^2 minimum).
-
Respecter les consignes de sécurité des normes actuelles EN 60728-11 et EN 60065.
Dispositifs de fixation: vis max.: 4 mm
-
Connecteurs: connecteurs HF 75 Ω (série F) selon EN 61169-24.
-
Les connexions HF inutilisées doivent être chargees par des résistances de 75 Ω (par ex. EMK 03). Diamètre

Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en presence de Bavures, les connecteurs femelles de l'appareil sont susceptibles d'être endommages.


Appareil sous tension
- Ne pas ouvrir ou manipuler l'apparell
- Systématiquement débrancher la fiche d'alimentation de la prise avant d'intervenir sur l'installation!
- L'appareil est prévu uniquement pour le montage mural! Ne pas monter ni utiliser l'appareil en position couchée ou posée à l'envers.
- Veiller à une ventilation ajusté! Dégagement minimal de 5 cm de chaque côté!
- L'évacuation de la chaleur de l'appareil suppose une circulation suffisante de l'air. Risque de surchauffe!
- Température ambiente admissible -20 à +55 °C

Attention :
- Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
- Préserver le bloc d'alimentation des gouttes ou des projections d'eauU.
- La fiche d'alimentation doit rester facilement accessible.
- Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur.
Kathrein-Power-Saving
Dans le cas où un EXE 159 est exploité seul ou avec d'autres commutateurs multiples qui portent le logo Kathrein-Power-Saving, le Kathrein-Power-Saving peut être activé en mettant le commutateur de veille sur «ON». Si un récepteur est mis en marche dans la cascade, le LNB est alimenté par le commutateur multiple final.

Les commutateurs multiples sans Kathrein-Power-Saving ne transmettent pas de signalement au commutateur multiple final. Pour une alimentation continue du LNB, le commutateur de voir doit être placé sur «OFF».
Protection par code PIN
Pour que la bande d'utilisateur ne puisse pas etre utiliser ou perturbée par un autre abonné, le commutateur multiple dispose d'une protection par code PIN. Celui-ci doit etre entre lors des réglages du récepteur. Un code PIN fixe est attribué à chaque bande d'utilisateur.
| UB 1 | UB 2 UB | 3 UB 4 | UB 5 UB | 6 UB 7 | UB 8 UB 9 | ||||
| Fréquence (MHz) | 974 | 1076 | 1178 | 1280 | 1382 | 1484 | 1586 | 1688 | 1790 |
| PIN 151 052 | 133 | 124 | 205 | 196 | 187 | 178 | 099 |
Remarques
N'utiliser que des répartiteurs sans diodes (EBC 110 ou EBC 114). La protection par diodes nécessaire est assurée par les prises de la série ESU.
Il est important de veiller à ce que chaque bande d'utilisateur ne soit affectée qu'une seule fois pour éviter que les récepteurs ne se perturbent les uns les autres. L'affection des fréquences se fait dans le menu de réglage du récepteur. Suivant le type, ceci peut être effectué manuellement ou automatiquement.

Il est recommandé d'affector les prises avec les longueurs de raccordement les plus courtes aux fréquences les plus élevées. Le système est par définition conçu de manière à ce que les apparèils monocâbles soient alimentés en 14 V CC.
Pour la transmission des signaux de commande similaires à DiSEqCTM, l'alimentation est brievement commutée sur 18 V CC. L'application permanente de 18 V bloquerait le système. Il est par conséquent recommandé d'utiliser les prises de la série ESU, qui possèdent une déconnexionlectronique.
Les récepteurs raccordés doivent être conçus pour le fonctionnement en mode monocâble selon EN 50494. Pour pouvoir utiliser la bande d'utilisateur 9, le récepteur doit également maîtriser le nouveau standard monocâble SCD2 selon EN 50607.

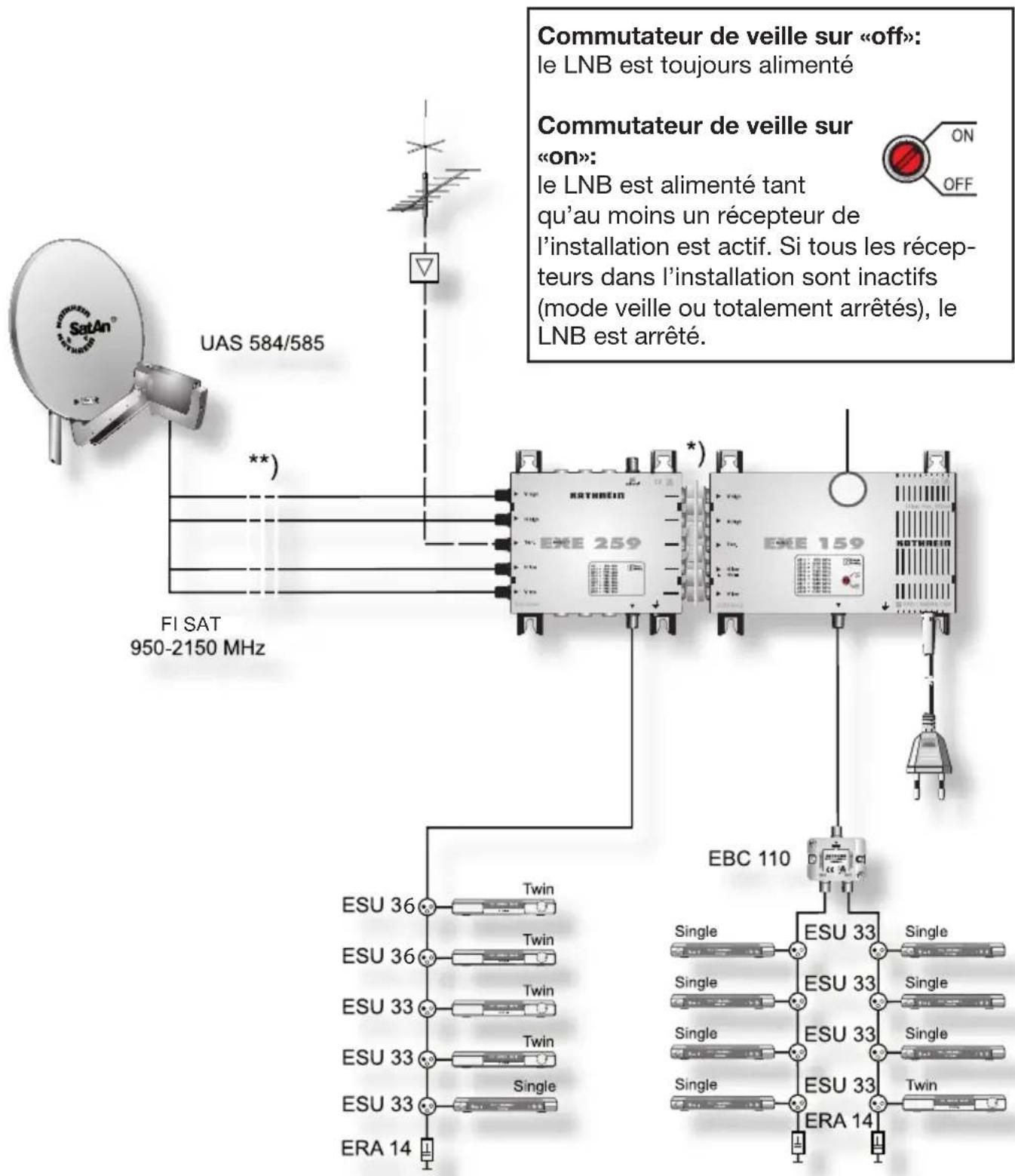

Exemple d'installation (réprésentation symbolique)

*) Connecteur EMU 250
** Protection antisurtension KAZ 11/KAZ 12
Données techniques
| Type EXE 159 EXE 259 | ||||||
| Référence 20510063 20510064 | ||||||
| Raccordements d'abonnés 1 x 9 1 x 9 | ||||||
| Entrées 1 x terrerestre 4 x FI Sat 1 x terrerestre 4 x | FI Sat | |||||
| Plage de fréquences MHz 5-862 950-2150 5-862 950-2150 | 50 | |||||
| Affaiblissement de transmission dB - - | 1,5 | 1,5 | ||||
| Atténuation de raccordement (terrestre) | dB | 9 | - | 11 | - | |
| Niveau de sortie Sat (AGC) | dBμV | - | 88 | - | 88 | |
| Découplage horiz./vert. | dB | - | 30 | - | 30 | |
| Découplage ligne principale | dB - - | - | 40 | |||
| Niveau d'entrée Sat | dBμV | - | 55-80 | - | 55-80 | |
| Fréquence d'abonné/bande d'utilisateur | RéCEPTeur 1 | MHz | 974/1 | 974/1 | ||
| RéCEPTeur 2 | 1076/2 | 1076/2 | ||||
| RéCEPTeur 3 | 1178/3 | 1178/3 | ||||
| RéCEPTeur 4 | 1280/4 | 1280/4 | ||||
| RéCEPTeur 5 | 1382/5 | 1382/5 | ||||
| RéCEPTeur 6 | 1484/6 | 1484/6 | ||||
| RéCEPTeur 7 | 1586/7 | 1586/7 | ||||
| RéCEPTeur 8 | 1688/8 | 1688/8 | ||||
| RéCEPTeur 9 | 1790/9 | 1790/9 | ||||
| Tension d'alimentation adm. à la sortie abonné | V | 12-14 | 12-14 | |||
| Consommation de courant max. via le raccordement d'abonné | mA | 10 | Avec bloc d'alimentation 10 sans bloc d'alimentation 330 | |||
| Tension nominale d'entrée | V | 230 (47-63 Hz) | - | |||
| Plage de tension d'entrée admissible | V | 207-253 | - | |||
| Puisance nominale d'entrée avec une charge de 0/150/550mA*) | W | 5,1/8,1/16,3 | - | |||
| Tension secondaire (entrée horiz.asse) | V | 18 | - | |||
| Courant max. adm. de téléalimentation (entrée horiz.asse) | mA | 550 | - | |||
| Courant max. adm. de téléalimentation par ligne principale | mA | - | 1000 | |||
| Classe/degré de protection | II (double isolation)/IP 30 | -/IP 30 | ||||
| Température ambiente admissible | °C | -20 à +55 | -20 à +55 | |||
| Raccordements | Connecteurs F | Connecteurs F | ||||
| Dimensions | mm 21 | 160 x 148 x 43 | 160 x 148 x 43 | |||
| Unité d'emballage/Poids | u./kg | 1 (10)/0,65 | 1 (10)/0,45 | |||
^*) Les neuf fréquences d'abonnés/bandes d'utilisateurs sont toutes en service
Causes de défauts possibles et remèdes
| Problème Cause possible Remède | ||
| Message permanent : «Signal faible ou pas de signal» | Le récepteur n'est pas sous tension | Court-circuit sur la connexionrécepteur - commutateur multipleLe récepteur n'est pas en mode monocâble La prise bloque l'application permanente de 18 V |
| Commande mono-câble incorrecte | Le récepteur n'est pas en mode monocâble | |
| Mauvais signal DiSEqCTM | Consommation d'électricité trop elevéeUtiliser un matériel de distribution sans diodesUtiliser le bloc d'alimentation NCF 18 pour EXE 259 | |
| Code PIN incorrect V érifier le numéro du code PIN ou le désactiver | ||
| Affectation incorrecte | L'UB et la fréquence ne correspondant pasAttention: le n° SCR n'est pas identique au n° UB | |
| Pas de tension au niveau du LNB | La fiche d'alimentation EXE 159 n'est pas branchechéeCourt-circuit sur la connexionrécepteur - LNB | |
| Uniquement UB 9: «Signal faible ou pas de signal» | Le récepteur ne maitrise pas SCD2 selon EN 50607 | Si possible, effectuer une mise à jour du logiciel du récepteur |
| Message bref: «Signal faible ou pas de signal» oul'image est saccadée à intervalles réguliers | Un autre abonné a accès à la même bande d'utilisateur | Contrôler les réglages du menu de tous les récepteurs raccordésS'assurer que les fréquences ne sont affectées qu'une seule fois |
| Les commutateurs multiples de passage sans Kathrein-Power- Saving ne fonci- onnent pas ou seulement parfois | Commutateur de veille sur «ON» | Arrêtier la fonction de veilleCommutateur de veille sur «OFF» |

Les apparêls électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE du PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements electriques et électroniques, être éliminés comme il se doit. Veuillez remètre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte public spécifique prévu à cet effet.
