EBX 2920 - Schalter KATHREIN - Kostenlose Bedienungsanleitung

Marke	Kathrein
Modell	EBX 2920
Kategorie	Umschalter (Doppelverteiler)
Referenz	20510022
Abmessungen (L x H x T)	112 x 228 x 54,5 mm
Gewicht (Einheit)	0,6 kg
Gewicht (Karton mit 10 Stück)	6,0 kg
Eingänge	1 x terrestrisch + 8 x ZF Sat
Ausgänge	Hauptleitung (8 x ZF Sat + 1 terr.), 2 Verteilerausgänge
Frequenzbereich (terrestrisch)	5 - 862 MHz
Frequenzbereich (ZF Sat)	950 - 2150 MHz
Dämpfung Eingang → Hauptleitung	4,0 dB (über gesamtes Band)
Dämpfung Eingang → Verteilerausgang	4,0 dB
Entkopplung gleicher Pegel	> 30 dB (terrestrisch), > 25 dB (ZF Sat)
Entkopplung unterschiedlicher Pegel	> 50 dB (terrestrisch), > 40 dB (ZF Sat)
Max. Fernspeisestrom pro Sat-Ebene	1000 mA
Schirmungsfaktor	47-300 MHz: >85 dB; 300-470 MHz: >80 dB; 470-1000 MHz: >75 dB; 1000-2150 MHz: >55 dB
Betriebstemperatur	0 °C bis +40 °C (Innenbereich)
Stromversorgung	Fernspeisung über Koaxialkabel (Eingang/Ausgang Hauptleitung und ein Verteilerausgang)
Anschlüsse	F-Stecker 75 Ω (EN 61169-24)
Hauptfunktionen	Verteilung einer Hauptleitung auf zwei Kaskaden von Umschaltern EXR 29xx; 9 Doppelverteiler (8 x ZF Sat + 1 x terrestrisch)
Kaskadierbarkeit	Ja, mit zusätzlichen EBX 2920 oder EAX 2912
Befestigung	Wandmontage, Holzschrauben Ø max. 4 mm
Schutzart	IP20 (Innenbereich, nicht feucht)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Konform mit EN 60728-11 und EN 60065; Potentialausgleich (Cu, mind. 4 mm²)
Ersatzteile und Reparierbarkeit	F-Stecker separat erhältlich. Gerät nicht vom Benutzer reparierbar.
Allgemeine Informationen	Nicht mit dem Hausmüll entsorgen. Gemäß WEEE recyceln.

Häufig gestellte Fragen - EBX 2920 KATHREIN

Was ist die Hauptfunktion des Kathrein EBX 2920?

Der Kathrein EBX 2920 ist ein Doppelverteiler, der entwickelt wurde, um eine Hauptleitung in zwei Kaskaden mehrerer Umschalter EXR 29xx aufzuteilen, für sehr große ZF-Sat-Anlagen.

Welche Eingänge sind am EBX 2920 verfügbar?

Das Gerät verfügt über 1 terrestrischen Eingang (5-862 MHz) und 8 ZF-Sat-Eingänge (950-2150 MHz).

Wie wird der EBX 2920 mit Strom versorgt?

Die Fernspeisung erfolgt über das Koaxialkabel am Eingang/Ausgang Hauptleitung (8 x ZF Sat) und an einem Verteilerausgang (Diodenentkopplung). Der maximale Strom pro Sat-Ebene beträgt 1000 mA.

Kann ich mehrere EBX 2920 kaskadieren?

Ja, Sie können mehrere EBX 2920 kaskadieren oder mit EAX 2912 kombinieren, um das ZF-Sat-Verteilnetz zu erweitern.

Welche Stecker sind für die Installation zu verwenden?

Verwenden Sie F-Stecker 75 Ω gemäß Norm EN 61169-24. Unbenutzte Ausgänge müssen mit 75-Ω-Abschlusswiderständen (z. B. EMK 03) abgeschlossen werden.

Kann der EBX 2920 im Freien installiert werden?

Nein, das Gerät ist nur für den Einsatz in Innenräumen ohne Feuchtigkeit vorgesehen. Setzen Sie es nicht Feuchtigkeit oder extremen Temperaturen aus.

Wie wird der EBX 2920 befestigt?

Befestigen Sie das Gerät an der Wand mit Holzschrauben (max. Durchmesser 4 mm) durch die vorgesehenen Befestigungslöcher.

Wie hoch ist die maximale Dämpfung des Geräts?

Die Dämpfung zwischen Eingang und Hauptleitung beträgt 4,0 dB und zwischen Eingang und Verteilerausgängen ebenfalls 4,0 dB.

Was tun, wenn ein F-Stecker beschädigt erscheint?

Wenn der Innenleiter des Kabels mehr als 1,2 mm übersteht oder Grate aufweist, können die Buchsenstecker beschädigt werden. Verwenden Sie geeignete Stecker und ersetzen Sie defekte Stecker.

Wie wird der EBX 2920 am Ende seiner Lebensdauer entsorgt?

Gemäß der WEEE-Richtlinie (2002/96/EG) entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektroschrott ab.

BEDIENUNGSANLEITUNG EBX 2920 KATHREIN

KATHREIN Digital Systems GmbH - Anton-Kathrein-Straße 1-3 - 83022 Rosenheim - Germany

Rosenheim, 31.03.2019

KATHREIN Digital Systems GmbH

Anton-Kathrein-StraBe 1-3

83022 Rosenheim

Germany

Information über gesellschaftsrechtliche Änderung Information about change in corporate legal status

www.kathrein-ds.com

[e-mail]

Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception" der KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems GmbH über.

Executive Board:

Michael Auer

Uwe Thumm

Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:

UST-ID-Nr.: DE 311 049 363

Steuer-Nr.: 156/117/31083

GLN: 4063242000005

WEEE-Reg.-Nr.: DE 66199153

KATHREIN Digital Systems GmbH

Anton-Kathrein-Str. 1-3

83022 Rosenheim, Deutschland

Steuer-Nr.: 156/117/31083

UST-Ident-Nr.: DE311049363

Registergericht: Traunstein, HRB 25841

Registered Office: Rosenheim, DE

Commercial Register: Traunstein, HRB 25841

VAT Reg. No.: DE311049363

Commercial Register: Traunstein, HRB 25841

Sat-ZF-Abzweiger/-Verteiler

EAX 2912

20510025

EBX 2920

20510022

Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (8 x Sat-ZF)
- Zur Signalverteilung in sehr große Sat-ZF-Anlagen mit EXR 29xxer-Multischalter-Kaskaden
Fur die Innenmontage

EAX 2912

Zweifach-Abzweiger zum Anschluss von zwei EXR 29xxer-Multischalter-Kaskaden an eine Stammleitung
Neun Zweifach-Abzweiger (8 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse
Fernspeise-tauglich über Eingang Stamm-Ausgang (8 x Sat-ZF);Trennkondensator an den Abzweig-/Verteilausgangen
- Kaskadierbar mit weiteren EAX 2912 oder EBX 2920

EBX 2920

Zweifach-Verteiler zum Verteilen einer Stammleitung auf zwei EXR 29xxer-Multischalter-Kaskaden
Neun Zweifach-Verteiler (8 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse
Fernspeise-tauglich über Eingang Stamm-Ausgang (8 x Sat-ZF) und uber Verteilausgang horiz. low (Diodenentkopplung zum Stamm-Ausgang); Trennkondensatoren an den anderen Verteilausgangen
- Kaskadierbar mit weiteren EBX 2920 oder EAX 2912

Typ EAX 2912 EBX 2920
Bestell-Nr. 20510025 20510022
Eingänge 1 x terrestrisch 8 x Sat-ZF 1 x terrestrisch 8 x Sat-ZF
Frequenzbereich MHz	5-862	950-2150	5-862	950-2150
Durchgangsdämpfung (Eingang → Stamm-Ausgang)	dB 1,5-2	1) 0,8-1,5	1)	4,0	4,0
Anschlussdämpfung (Eingang → Abzweig-/Verteilausgang)	dB	12	13-11)	14,0	4,0
Entkopplung gleiche Ebene	dB	>30	>30	>25	>25
Entkopplung andere Ebene	dB	-	>50	-	>40
Max. Fernspeisestrom pro Sat-Ebene	mA	1000		1000
Schirmungsmaß	dB	47-300 MHz >85; 300-470 MHz >80470-1000 MHz >75; 1000-2150 MHz >55
Anschlüsse		F-Connectoren		F-Connectoren

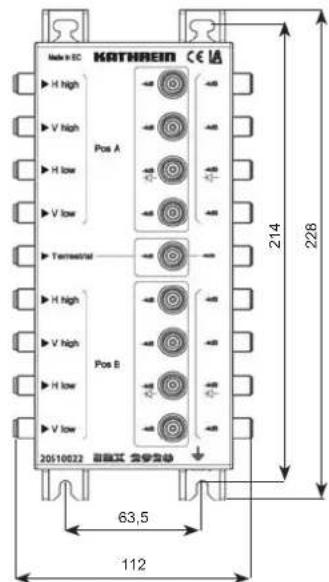

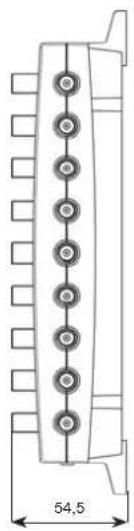

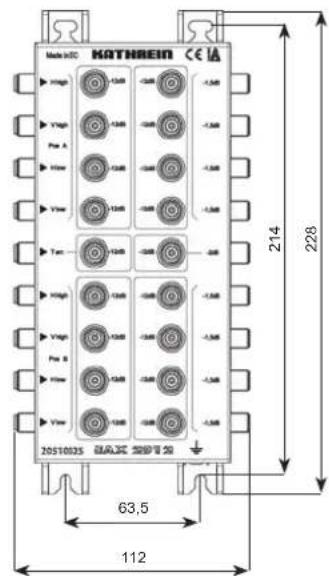

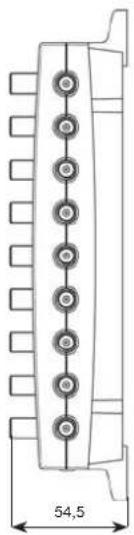

Abmessungen (B x H x T)	mm	112 x 228 x 54,5		112 x 228 x 54,5
Verpackungs-Einheit/Gewicht	St./kg	1 (10)/0,7		1 (10)/0,6

^1) Frequenzabhängige Dampfung

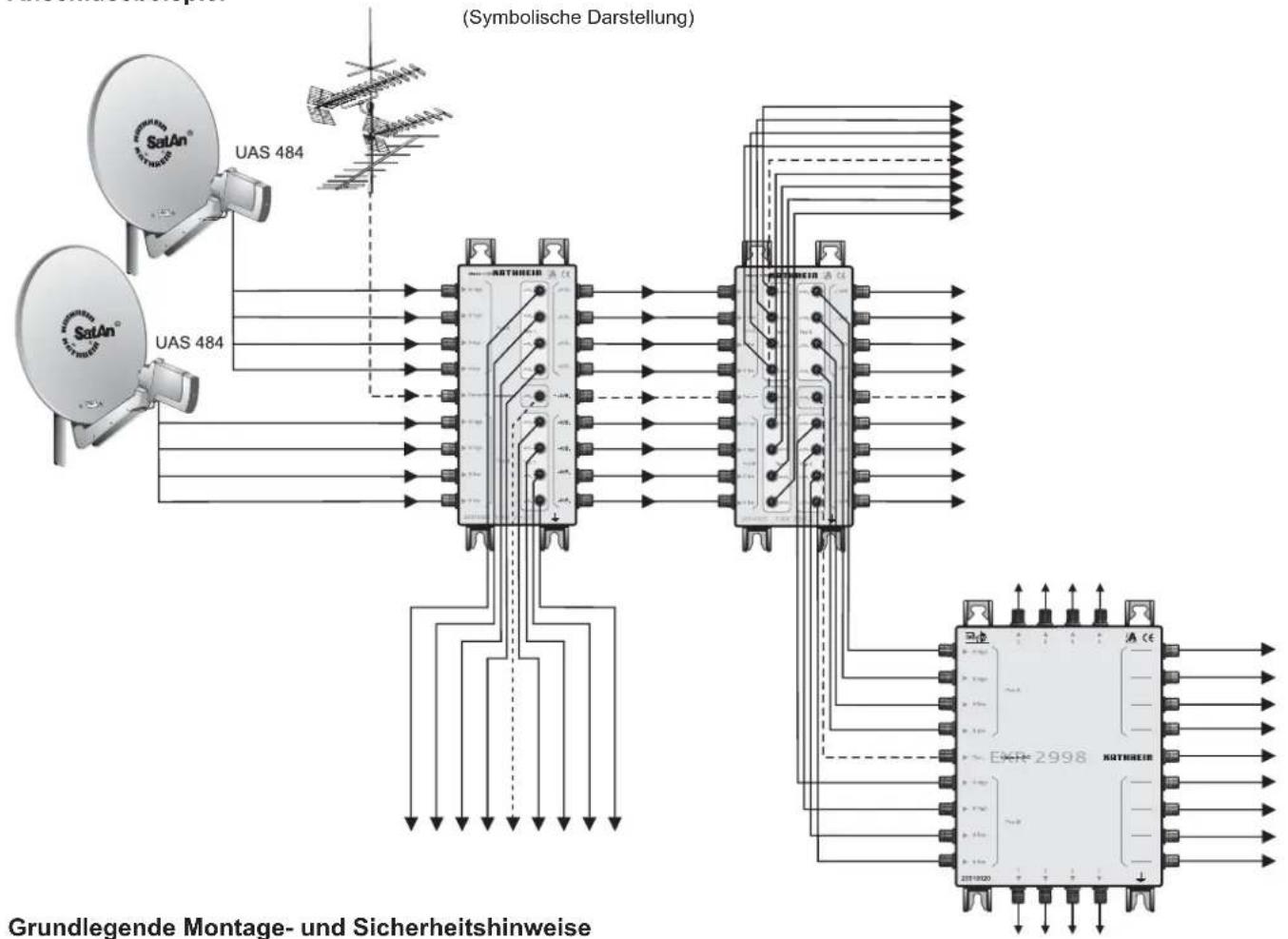

Anschlussbeispel

Die beschriebenen Geräte dieren ausschließlich der Installation von Satelliten-Empfangsanlagen
- Jegliche anderweitige Nutzung oder die Nichtbeachtung deses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren
Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm^2 ) zu versehen
Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten
Befestigungsmittel: Holzschauben, max. 4 mm
Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24
- Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschlieben

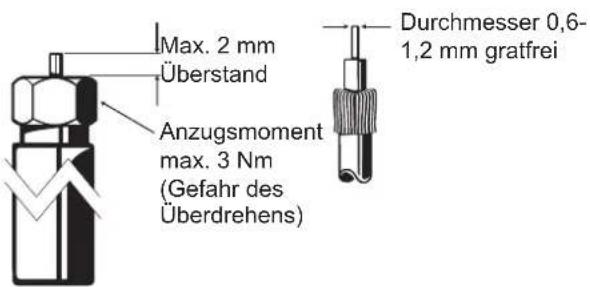

• Bei groBerem Durchmesser des KabelInnenleiters als 1,2 mm bzw. Grat konnen die Geratebuchsen zerstort werden.

Elektronische Geräe gehoren nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Algerate - fachgerecht entsorgt werden.itte geben Sie these Gerat am Ende seiner Verwendung zur Entsorgung an den damit vorgesehenen öffentlichen Sammelstellen ab.
