EBX 2920 - Commutateur KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Kathrein
Modèle	EBX 2920
Catégorie	Commutateur (répartiteur double)
Référence	20510022
Dimensions (L x H x P)	112 x 228 x 54,5 mm
Poids (unité)	0,6 kg
Poids (carton de 10)	6,0 kg
Entrées	1 x terrestre + 8 x FI Sat
Sorties	Ligne principale (8 x FI Sat + 1 terr.), 2 sorties de répartition
Plage de fréquence (terrestre)	5 - 862 MHz
Plage de fréquence (FI Sat)	950 - 2150 MHz
Atténuation entrée → ligne principale	4,0 dB (sur toute la bande)
Atténuation entrée → sortie répartition	4,0 dB
Découplage même niveau	> 30 dB (terrestre), > 25 dB (FI Sat)
Découplage niveau différent	> 50 dB (terrestre), > 40 dB (FI Sat)
Courant de téléalimentation max. par niveau Sat	1000 mA
Facteur de blindage	47-300 MHz : >85 dB ; 300-470 MHz : >80 dB ; 470-1000 MHz : >75 dB ; 1000-2150 MHz : >55 dB
Température de fonctionnement	0 °C à +40 °C (intérieur)
Alimentation	Téléalimentation via câble coaxial (entrée/sortie ligne principale et une sortie de répartition)
Raccordements	Connecteurs F 75 Ω (EN 61169-24)
Fonctions principales	Répartition d'une ligne principale sur deux cascades de commutateurs EXR 29xx ; 9 répartiteurs doubles (8 x FI Sat + 1 x terrestre)
Possibilité de mise en cascade	Oui, avec EBX 2920 ou EAX 2912 supplémentaires
Fixation	Montage mural, vis à bois Ø max. 4 mm
Indice de protection	IP20 (usage intérieur non humide)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme EN 60728-11 et EN 60065 ; liaison équipotentielle (Cu, 4 mm² mini)
Pièces détachées et réparabilité	Connecteurs F disponibles séparément. Appareil non réparable par l'utilisateur.
Informations générales	Ne pas jeter avec les déchets ménagers. Recycler selon DEEE.

FOIRE AUX QUESTIONS - EBX 2920 KATHREIN

Quel est le rôle principal du Kathrein EBX 2920 ?

Le Kathrein EBX 2920 est un répartiteur double conçu pour diviser une ligne principale en deux cascades de commutateurs multiples EXR 29xx, destiné aux installations FI Sat de très grande taille.

Quelles sont les entrées disponibles sur l'EBX 2920 ?

L'appareil possède 1 entrée terrestre (5-862 MHz) et 8 entrées FI Sat (950-2150 MHz).

Comment alimenter l'EBX 2920 ?

La téléalimentation s'effectue via le câble coaxial sur l'entrée/sortie ligne principale (8 x FI Sat) et sur une sortie de répartition (découplage par diodes). Le courant max. par niveau Sat est de 1000 mA.

Puis-je cascader plusieurs EBX 2920 ?

Oui, vous pouvez mettre en cascade plusieurs EBX 2920 ou les combiner avec des EAX 2912 pour étendre le réseau de distribution FI Sat.

Quels connecteurs utiliser pour l'installation ?

Utilisez des connecteurs F 75 Ω conformes à la norme EN 61169-24. Les sorties inutilisées doivent être chargées avec des résistances de 75 Ω (par ex. EMK 03).

L'EBX 2920 peut-il être installé en extérieur ?

Non, l'appareil est prévu uniquement pour un usage en intérieur non humide. Ne pas l'exposer à l'humidité ou à des températures extrêmes.

Comment fixer l'EBX 2920 ?

Fixez l'appareil au mur à l'aide de vis à bois (diamètre max. 4 mm) via les trous de fixation prévus.

Quelle est l'atténuation maximale de l'appareil ?

L'atténuation entre l'entrée et la ligne principale est de 4,0 dB, et entre l'entrée et les sorties de répartition également 4,0 dB.

Que faire si un connecteur F semble endommagé ?

Si le conducteur interne du câble dépasse 1,2 mm ou présente des ébarbures, les connecteurs femelles peuvent être endommagés. Utilisez des connecteurs adaptés et remplacez tout connecteur défectueux.

Comment éliminer l'EBX 2920 en fin de vie ?

Conformément à la directive DEEE (2002/96/CE), ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte prévu pour les déchets électroniques.

MODE D'EMPLOI EBX 2920 KATHREIN

EAX 2912

20510025

EBX 2920

20510022

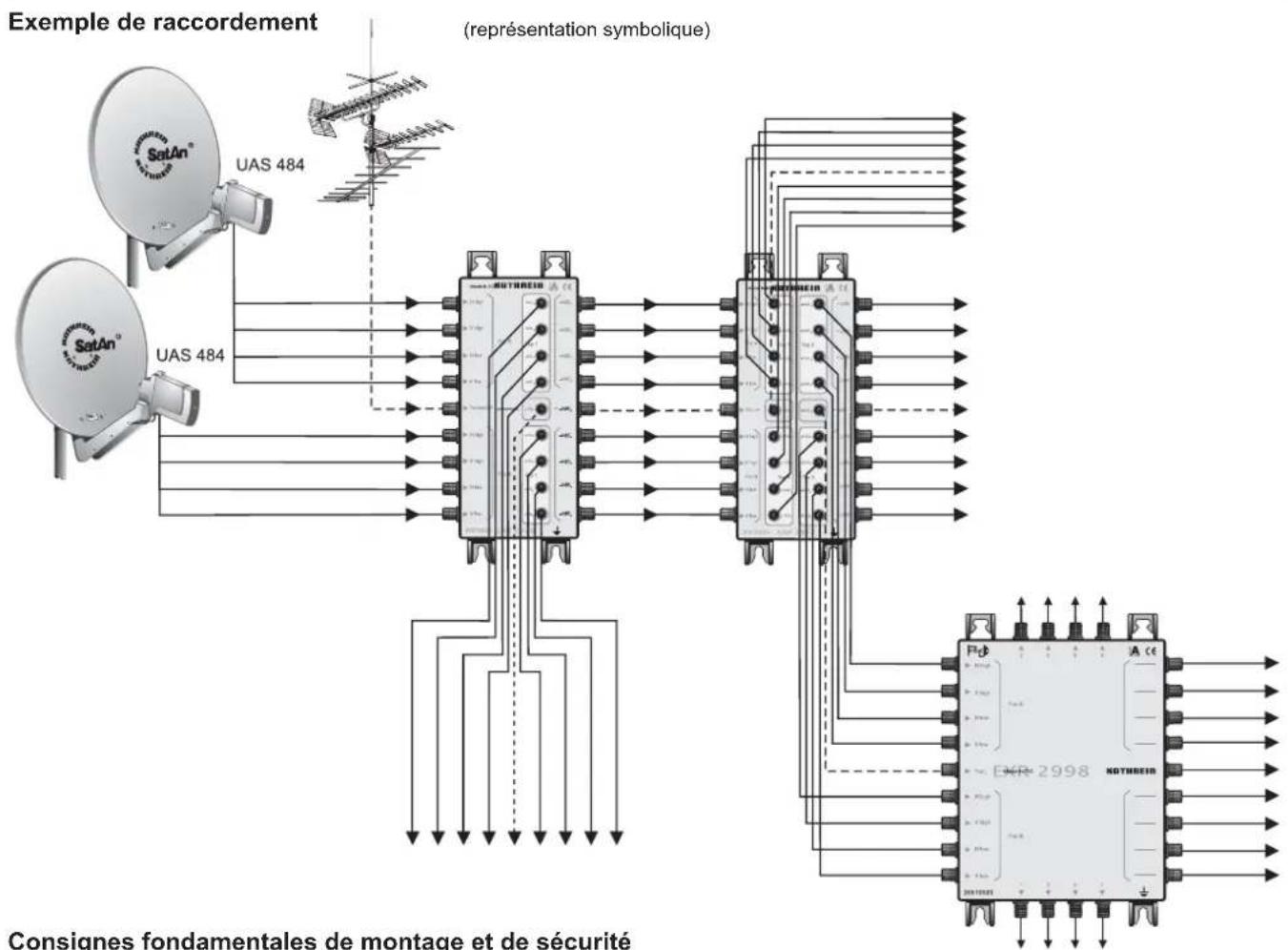

• Dédoublement et répartiteur double pour le système de distribution FI Sat (8 x FI Sat) Pour la répartition du signal dans les installations FI Sat de très grande taille avec des cascades de commutateurs multiples EXR 29xx Pour montage en intérieur

EAX 2912

• Dérivation double pour le raccordement de deux cascades de commutateurs multiples EXR 29xx à une ligne principale
• Neuf dérivations doubles (8 x FI Sat et 1 x terr.) dans le même boîtier
• Possibilité de téléalimentation via l'entrée sortie ligne principale (8 x FI Sat) ; condensateur de découpage sur les sorties de dérivation/repartition
• Possibilité de mise en cascade avec d'autres EAX 2912 ou EBX 2920

EBX 2920

• Répartiteur double pour la répartition d'une ligne principale sur deux cascades de commutateurs multiples EXR 29xx. Neuf répartiteurs doubles (8 x FI Sat et 1 x terr.) dans le même boîtier.
• Possibilité de téléalimentation via l'entrée ↔ sortie ligne principale (8 x FI Sat) et via une sortie de répartition horiz. low (découplage par diodes par rapport à la sortie ligne principale) ; condensateurs de découplage sur les autres sorties de répartition
• Possibilité de mise en cascade avec des EBX 2920 ou EAX 2912 supplémentaires

Type EAX 2912 EBX 2920
Référence 20510025 20510022
Entrées		1 x terrestre 8 x	FI Sat 1 x terrestre 8	x FI Sat
Plage de fréquence MHz 5-862 950-2150 5-862	950-2150
Affectaissement de transmission(entrée → sortie ligne principale)	dB 1,5-2	1) 0,8-1,51	1)	4,0	4,0
Affectaissement de raccordement(entrée → sortie dérviation/répartition)	dB	12	13-11	4,0	4,0
Découplage même niveau dB > 30 > 30	> 25	> 25
Découplage niveau différent	dB	-	> 50	-	> 40
Courant de téléalimentation max. par niveau Sat	mA	1000		1000
Facteur de blindness	dB	47-300 MHz > 85 ; 300-470 MHz > 80470-1000 MHz > 75 ; 1000-2150 MHz > 55
Raccordements		Connecteurs F		Connecteurs F

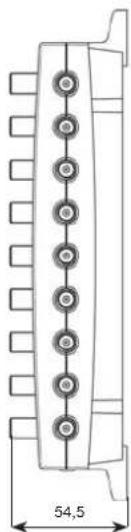

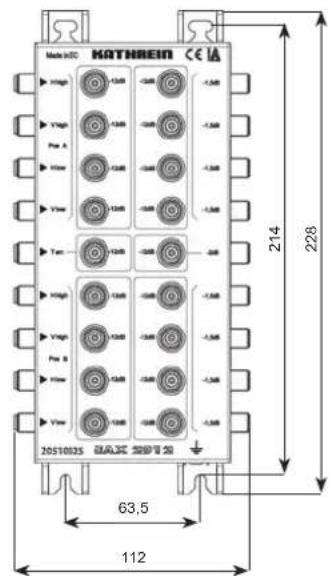

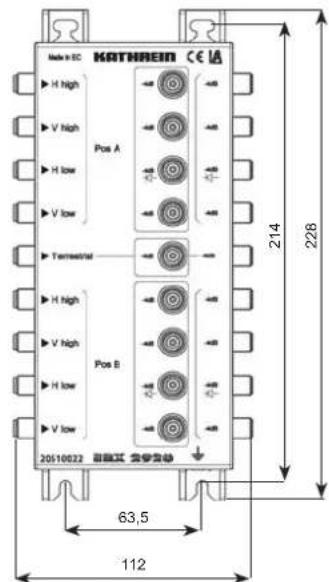

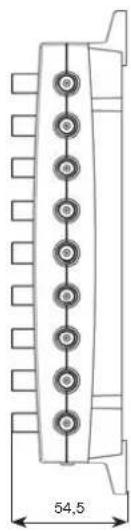

Dimensions (I x h x p)	mm	112 x 228 x 54,5		112 x 228 x 54,5
Unité d'emballage/poids	u./kg	1 (10)/0,7		1 (10)/0,6

1 Atténuation en fonction de la fréquence

Les appareils décrits ici sont exclusivement destinés à la réalisation d'installations de réception satellite. Tout autre usage, de même que le non-respect des présentes consignes, entraînera automatiquement l'annulation de la garantie. Les appareils ne doivent être montés que dans des environnements intérieurs non humides. - Ne pas les installer sur ou à proximité de matériaux facilement inflammables. - Ces appareils devront être pourvus d'une ligne équipotentielle (Cu, 4 mm² minimum). - Observer les consignes de sécurité des normes EN 60728-11 et EN 60065. Dispositifs de fixation : vis à bois, Ø max. : 4 mm. - Connecteurs : connecteurs HF 75 Ω (série F) selon EN 61169-24. Les sorties abonnés inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

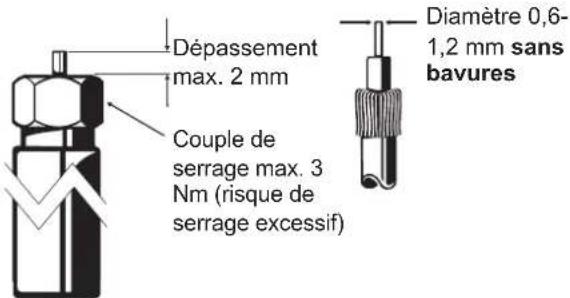

Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommagés.

Les appeareils electroniques ne font pas partie des dechets domestiques et doivent a ce titre, conformement au reglement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les dechets d'equipeements electriques et electroniques, etre eliminés comme il se doit. Veuillez remetre cet appariel, lorsqu'il sera hors d'usage, a un point de collecte officiel specialement prevu a cet effet.
