Type de produit	Commutateur multiple (multiswitch) pour distribution satellite et terrestre
Modèle	Kathrein EXR 2908 (réf. 20510019)
Nombre de raccordements abonnés	8
Entrées	1 x terrestre (5-862 MHz), 8 x FI Satellite (950-2150 MHz)
Plages de fréquence	Terrestre 5-862 MHz, Satellite 950-2150 MHz
Atténuation de transmission (Sat)	3,5 dB (EXR 2908), 1-2,5 dB (EXR 2998)
Atténuation de raccordement	10-13 dB (terrestre), 5-0 dB (Sat) pour EXR 2908
Découplage horiz./vert.	≥ 25 dB
Découplage des abonnés	≥ 25 dB
Niveau max. de sortie (Sat)	109 dBµV (selon EN 50083-3, 35 dB IMA)
Facteur de blindage	5-300 MHz > 85 dB, 300-470 MHz > 80 dB, 470-1000 MHz > 75 dB, 1000-2150 MHz > 55 dB
Commande	DiSEqC™ (horiz./vert., low/high, pos. A/B) ou 14/18 V + 0/22 kHz + Tone Burst
Consommation par abonné	30 mA
Tension nominale d'entrée	198-253 V~
Puissance nominale d'entrée	18,1 W (charge 800 mA) / 10 W (charge 400 mA)
Courant max. de téléalimentation total	800 mA (via entrées horizontal low)
Classe de protection / Indice IP	II (double isolation) / IP30
Température ambiante admissible	-20 °C à +55 °C
Dimensions (l x h x p)	227 x 228 x 44 mm
Poids	1,0 kg (avec bloc d'alimentation)
Possibilité de cascade	Jusqu'à 40 raccordements avec EXR 2998
Compatibilité récepteur Twin	Oui, nécessite deux câbles de descente
Montage	Intérieur uniquement, ventilation libre (5 cm minimum autour)
Raccordements	Connecteurs F 75 Ω (selon EN 61169-24)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de liquides.
Pièces détachées et réparabilité	Contacter le service après-vente Kathrein. Ne pas ouvrir l'appareil (risque de choc électrique).

FOIRE AUX QUESTIONS - EXR 2908 KATHREIN

Comment raccorder l’EXR 2908 à mon installation satellite ?

Branchez les câbles provenant des LNB (8 entrées Sat) et de l'antenne terrestre sur les entrées correspondantes. Chaque récepteur se connecte via un câble coaxial sur une sortie abonné. Pour un récepteur Twin, deux câbles sont nécessaires. Respectez les consignes de sécurité : débranchez l'alimentation avant toute intervention.

Quels réglages DiSEqC™ utiliser pour sélectionner les satellites ?

Utilisez les instructions DiSEqC™ suivantes :
Position A / satellite 1 (ASTRA) : Low Vertical E2 10 38 F0, Low Horizontal E2 10 38 F2, High Vertical E2 10 38 F1, High Horizontal E2 10 38 F3.
Position B / satellite 2 (EUTELSAT) : Low Vertical E2 10 38 F4, Low Horizontal E2 10 38 F6, High Vertical E2 10 38 F5, High Horizontal E2 10 38 F7.

Puis-je ajouter un second commutateur EXR 2998 pour plus de sorties ?

Oui, l’EXR 2908 peut être cascadé avec l’EXR 2998 (réf. 20510020) pour obtenir jusqu'à 40 raccordements. Le montage s'effectue en reliant les sorties de l'EXR 2908 aux entrées de l'EXR 2998. Aucune alimentation supplémentaire n'est nécessaire pour l'EXR 2998.

Que faire si je n’ai aucun signal sur mon récepteur ?

Vérifiez d’abord que l’alimentation est branchée (tension 198-253 V) et que le voyant est allumé. Assurez-vous que les câbles coaxiaux sont correctement enfichés et que les connecteurs F sont en bon état (diamètre 0,6-1,2 mm, sans bavures). Contrôlez les réglages du récepteur : DiSEqC™ doit être activé, ou utilisez 14/18 V et 22 kHz si sans DiSEqC™.

Comment configurer le récepteur sans DiSEqC™ ?

Réglez le récepteur sur 14/18 V pour la polarisation (vertical/horizontal) et 0/22 kHz pour la bande (low/high). Pour changer de position satellite (A/B), utilisez la fonction Tone Burst. Ce mode ne permet que la sélection des entrées position A (ou B avec Tone Burst).

Quelle est la consommation électrique du commutateur ?

La puissance nominale d’entrée est de 18,1 W sous 800 mA (charge maximale) et de 10 W sous 400 mA. Chaque abonné consomme 30 mA. Le bloc d’alimentation intégré est très performant et protégé contre les courts-circuits.

L’EXR 2908 peut-il alimenter mes LNB ?

Oui, une téléalimentation (18 V) est disponible via les entrées horizontal low. Le courant total ne doit pas dépasser 800 mA. Les autres entrées sont sans tension, permettant l’utilisation d’un multiswitch UAS 485 sans conflit.

Où dois-je installer l’EXR 2908 ?

L’appareil est conçu pour un montage en intérieur uniquement. Choisissez un endroit sec, à l’abri de l’humidité et des projections d’eau. Laissez un espace libre d’au moins 5 cm autour de l’appareil pour assurer une ventilation suffisante. Ne l’installez pas à proximité de matériaux inflammables.

Comment entretenir le commutateur ?

Débranchez toujours la fiche d’alimentation avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. Ne versez aucun liquide sur l’appareil. Vérifiez régulièrement l’état des connecteurs F et remplacez les câbles endommagés.

Que faire si l’appareil chauffe excessivement ?

Assurez-vous que la ventilation n'est pas obstruée (distance minimale de 5 cm autour). La température ambiante ne doit pas dépasser 55 °C. Si le problème persiste, réduisez la charge (nombre de récepteurs actifs) ou contactez le service après-vente. Ne jamais ouvrir l’appareil sous tension.

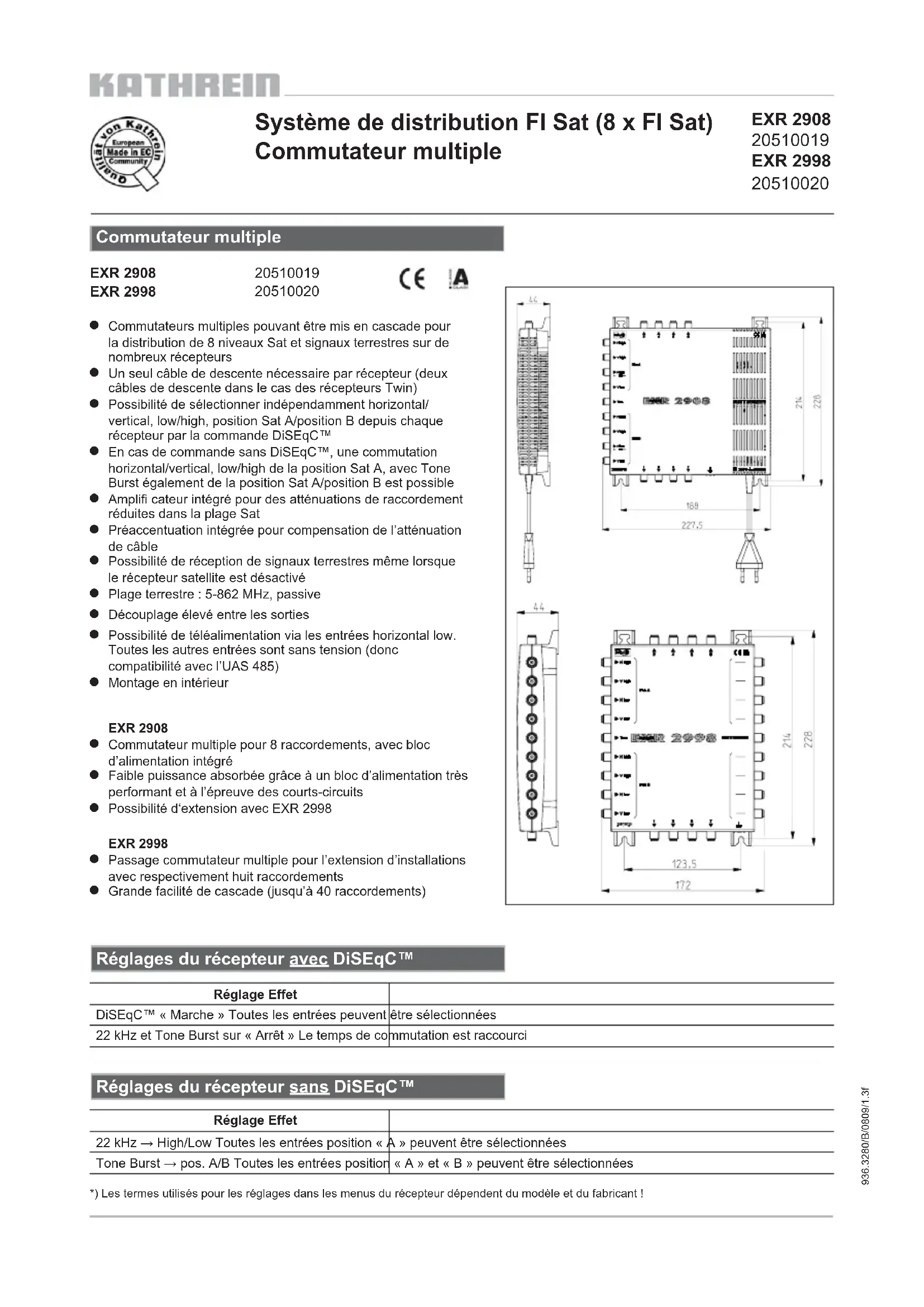

MODE D'EMPLOI EXR 2908 KATHREIN

Commutateur multiple

EXR 2908

20510019

EXR 2998

20510020

• Commutateurs multiples pouvant être mis en cascade pour la distribution de 8 niveaux Sat et signaux terrestres sur de nombreux récepteurs
• Un seul câble de descente nécessaire par récepteur (deux câbles de descente dans le cas des récepteurs Twin)
• Possibilité de sélectionner indépendamment horizontal/ vertical, low/high, position Sat A/position B depuis chaque récepteur par la commande DiSEqC™
• En cas de commande sans DiSEqC™, une commutation horizontal/vertical, low/high de la position Sat A, avec Tone Burst également de la position Sat A/position B est possible
• Amplifi cateur intégré pour des atténuations de raccordement réduites dans la plage Sat
• Préaccentuation intégrée pour compensation de l'atténuation de câble
• Possibilité de réception de signaux terrestres même lorsque le récepteur satellite est désactivé ● Plage terrestre : 5-862 MHz, passive ● Découplage élevé entre les sorties
• Possibilité de téléalimentation via les entrées horizontal low. Toutes les autres entrées sont sans tension (donc compatibilité avec l'UAS 485) ● Montage en intérieur

EXR 2908

- Commutateur multiple pour 8 raccordements, avec bloc d'alimentation intégré

- Faible puissance absorbée grâce à un bloc d'alimentation très performant et à l'épreuve des courts-circuits

- Possibilité d'extension avec EXR 2998

EXR 2998

- Passage commutateur multiple pour l'extension d'installations avec respectivement huit raccordements

- Grande facilité de cascade (jusqu'à 40 raccordements)

Réglages du récepteur avec DiSEqC™

Réglage Effet
DiSEqCTM « Marche » Toutes les entrées peuvent être sélectionnées
22 kHz et Tone Burst sur « Arrêt » Le temps de co	mmutation est raccourci

Réglages du récepteur sans DiSEqC™

Réglage Effet
22 kHz → High/Low Toutes les entrées position « A » peuvent être sélectionnées
Tone Burst → pos. A/B Toutes les entrées position	« A » et « B » peuvent être sélectionnées

*) Les termes utilisés pour les réglages dans les menus du récepteur dépendent du modèle et du fabricant !

Instructions DiSEqC™, par ex. pour l'appareil de mesure Kathrein MSK 25 ou MSK 33

Plage de réception	Position A/satellite 1 (par ex. ASTRA)				Position B/satellite 2 (par ex. EUTELSAT)
	Bande Low Bande		High Bande Low		Bande High
	Vertical	Horizontal	Vertical	Horizontal	Vertical	Horizontal	Vertical	Horizontal
Instruction	E2 10 38 F0	E2 10 38 F2	E2 10 38 F1	E2 10 38 F3	E2 10 38 F4	E2 10 38 F6	E2 10 38 F5	E2 10 38 F7

Caractéristiques techniques

Type EXR 2908 EXR 2998
Référence 20510019 20510020
Raccordements d'abonnés 8 8
Entrées 1 x terr. 8 x FI Sat 1 x terr. 8 x FI Sat
Plages de fréquence MHz 5-862 950-2150 5-862 950-2150
Affaiblissement de transmission	dB	-	-	3,5	1-2,5^1)
Atténuation de raccordement ^1)	dB	10-13	5-0	13-16	5-0
Découplage horiz./vert.	dB	-	25	-	25
Découplage des abonnés	dB	25	25	25	25
Niveau max. de sortie ^2)	dBμV	-	109	-	109
Facteur de blindage	dB	5-300 MHz > 85300-470 MHz > 80470-1000 MHz > 751000-2150 MHz > 55
Commande avec DiSEqCTM		Vert./horiz., low/high, pos. A/B
Commande sans DiSEqCTM- avec 14/18 V et 0/22 kHz- avec Tone Burst		Vert./horiz., low/high (pos. A)pos. A/B
Consommation/abonné	mA	30
Tension nominale d'entrée	V	198-253		-
Puissance nominale d'entrée (charge 800/400 mA)	W	18,1 / 10		-
Tension secondaire ^3)	V	18		-
Courant max. de téléalimentation total ^3)	mA	800		-
Courant max. adm. de téléalimentation par ligne principale	mA -	1000
Classe/degré de protection		II (double isolation)/IP 30		IP 30
Température ambiante adm.	°C	-20 à +55		-20 à +55
Raccordements		Connecteurs F		Connecteurs F
Dimensions (l x h x p)	mm	227 x 228 x 44		172 x 228 x 44
Unité d'emballage/poids	u./kg	1 (10)/1,0 1 (10)/0,85

^1) Atténuation en fonction de la fréquence ^2) SAT selon EN 50083-3, 35-dB-IMA ^3) Par entrées horizontal low

Exemple d'installation

SnLAN® UAS 484 ou UAS 485 UAS 484 ou UAS 485 Antenne terrestre (représentation symbolique) EXR 2998 EXR 2908

Consignes de montage et de sécurité

• Les appareils décrits sont exclusivement destinés à la réalisation d'installations de réception satellite.
• Tout autre usage, de même que le non respect des présentes consignes, entraînera automatiquement l'annulation de la garantie.
• Les appareils ne doivent être montés que dans des environnements intérieurs non humides. Ne pas les installer sur ou à proximité de matériaux facilement infl ammables.
• Ces appareils devront être pourvus d'une ligne équipotentielle (Cu, 4 mm ² minimum).
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
• Dispositifs de fixation : vis à bois, ∅ max. : 4,5 mm
• Connecteurs : Connecteurs HF 75 Ω (série F) selon EN 61169-24.
• Les sorties abonnés inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).

Appareil sous tension

• Ne pas ouvrir ou manipuler l'appareil !
• Systématiquement débrancher la fiche d'alimentation de la prise avant d'intervenir sur l'installation !
• Veiller à une ventilation adéquate ! 5 cm min. sur chaque face !
• Ne pas monter en hauteur.
• L'évacuation de la chaleur de l'appareil suppose une circulation suffi sante de l'air. Risque de surchauffe !
• Température ambiante admissible -20 à +55°C

Attention :

• Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
• Préserver le bloc d'alimentation des gouttes ou des projections d'eau.
• La fi che d'alimentation doit rester facilement accessible.
• Ne débrancher l'appareil du secteur qu'en tirant sur la fi che secteur.

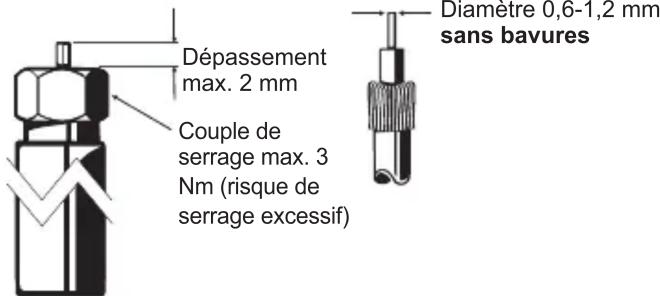

- Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommagés.

Dépassement max. 2 mm Couple de serrage max. 3 Nm (risque de serrage excessif) Diametre 0,6-1,2 mm sans bavures

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE du PARLEMENT EUROPÉEN et du CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.

Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte offi ciel spécialement prévu à cet effet.
