MODE D'EMPLOI EXR 2998 KATHREIN

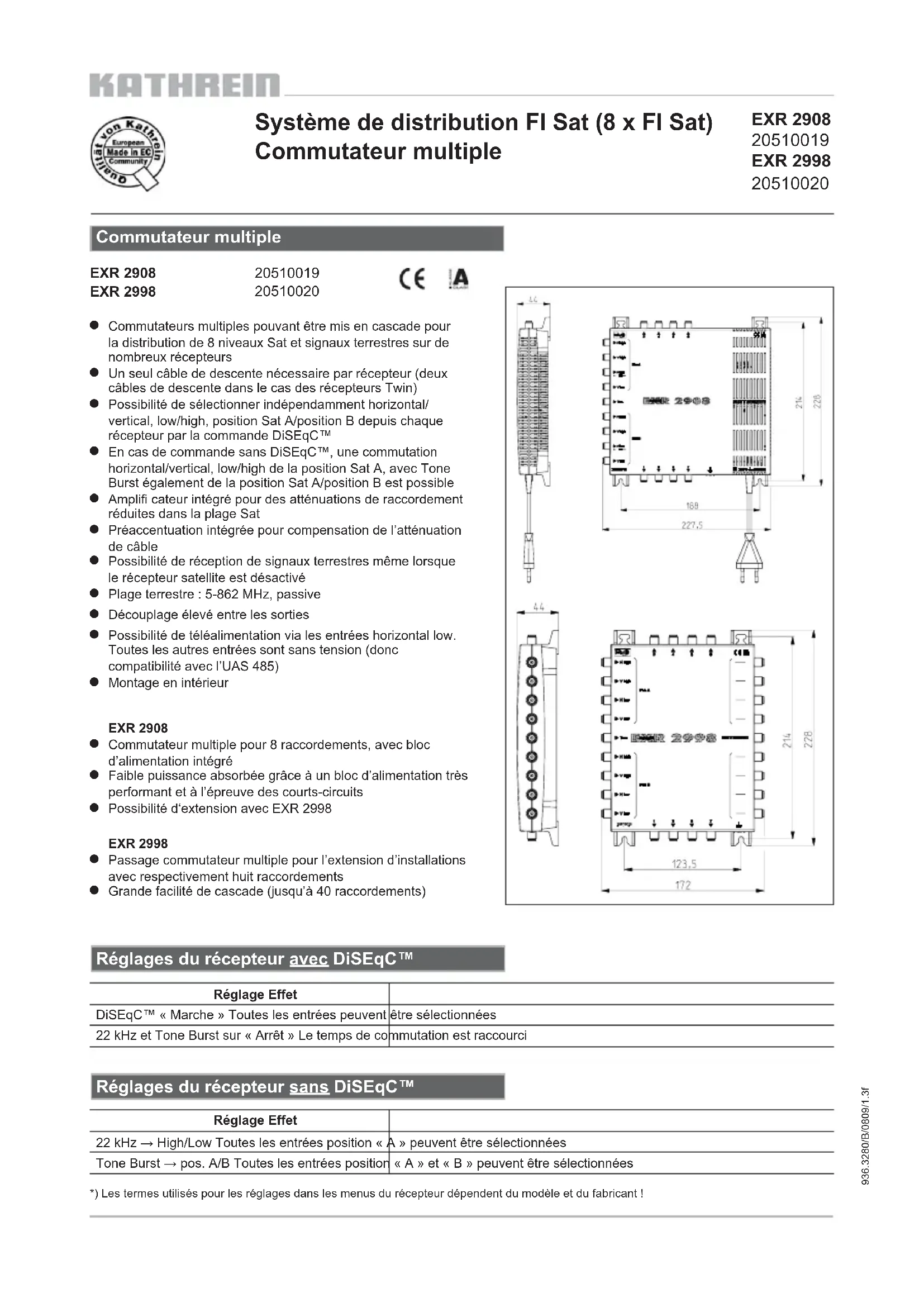

Commutateurs multiples pouvant être mis en cascade pour la distribution de 8 niveaux Sat et signaux terrestres sur de nombreux récepteurs
Un seul câble de descente nécessaire par récepteur (deux câbles de descente dans le cas des récepteurs Twin)
Possibilité de sélectionner indépendamment horizontal/ vertical, low/high, position Sat A/position B depuis chaque récepteur par la commande DiSEqC™
En cas de commande sans DiSEqC™, une commutation horizontal/vertical, low/high de la position Sat A, avec Tone Burst également de la position Sat A/position B est possible
Amplifi cateur intégré pour des atténuations de raccordement réduites dans la plage Sat
Préaccentuation intégrée pour compensation de l’atténuation de câble
Possibilité de réception de signaux terrestres même lorsque le récepteur satellite est désactivé
Découplage élevé entre les sorties
Possibilité de téléalimentation via les entrées horizontal low. Toutes les autres entrées sont sans tension (donc compatibilité avec l’UAS 485)
Montage en intérieur EXR 2908
Commutateur multiple pour 8 raccordements, avec bloc d’alimentation intégré
Faible puissance absorbée grâce à un bloc d’alimentation très performant et à l’épreuve des courts-circuits
Possibilité d‘extension avec EXR 2998 EXR 2998
Passage commutateur multiple pour l’extension d’installations avec respectivement huit raccordements
Grande facilité de cascade (jusqu’à 40 raccordements) Système de distribution FI Sat (8 x FI Sat) Commutateur multiple EXR 2908 EXR 2998
Commutateur multiple Réglage Effet 22 kHz ĺ High/Low Toutes les entrées position « A » peuvent être sélectionnées Tone Burst ĺ pos. A/B Toutes les entrées position « A » et « B » peuvent être sélectionnées *) Les termes utilisés pour les réglages dans les menus du récepteur dépendent du modèle et du fabricant ! Réglages du récepteur sans DiSEqC™ Réglage Effet DiSEqC™ « Marche » Toutes les entrées peuvent être sélectionnées 22 kHz et Tone Burst sur « Arrêt » Le temps de commutation est raccourci Réglages du récepteur avec DiSEqC™ EXR 2908
936.3280/B/0809/1.3fCaractéristiques techniques Type EXR 2908 EXR 2998 Référence 20510019 20510020 Raccordements d’abonnés 8 8 Entrées 1 x terr. 8 x FI Sat 1 x terr. 8 x FI Sat Plages de fréquence MHz 5-862 950-2150 5-862 950-2150 Affaiblissement de transmission dB - - 3,5 1-2,5 ¹
dB 10-13 5-0 13-16 5-0 Découplage horiz./vert. dB - 25 - 25 Découplage des abonnés dB 25 25 25 25 Niveau max. de sortie ²
dBµV - 109 - 109 Facteur de blindage dB 5-300 MHz > 85 300-470 MHz > 80 470-1000 MHz > 75 1000-2150 MHz > 55 Commande avec DiSEqC™ Vert./horiz., low/high, pos. A/B Commande sans DiSEqC™ - avec 14/18 V et 0/22 kHz - avec Tone Burst Vert./horiz., low/high (pos. A) pos. A/B Consommation/abonné mA 30 Tension nominale d’entrée V 198-253 - Puissance nominale d‘entrée (charge 800/400 mA) W 18,1 / 10 - Tension secondaire ³
V18 - Courant max. de téléalimentation total ³
mA 800 - Courant max. adm. de téléalimentation par ligne principale mA - 1000 Classe/degré de protection II (double isolation)/IP 30 IP 30 Température ambiante adm. °C -20 à +55 -20 à +55 Raccordements Connecteurs F Connecteurs F Dimensions (l x h x p) mm 227 x 228 x 44 172 x 228 x 44 Unité d‘emballage/poids u./kg 1 (10)/1,0 1 (10)/0,85
Atténuation en fonction de la fréquence
- Les appareils décrits sont exclusivement destinés à la réalisation d‘installations de réception satellite.
- Tout autre usage, de même que le non respect des présentes consignes, entraînera automatiquement l’annulation de la garantie.
- Les appareils ne doivent être montés que dans des environnements intérieurs non humides. Ne pas les installer sur ou à proximité de matériaux facilement infl ammables.
- Ces appareils devront être pourvus d’une ligne équipotentielle (Cu, 4 mm
- Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
- Dispositifs de fi xation : vis à bois, Ø max. : 4,5 mm
- Connecteurs : Connecteurs HF 75 ȍ (série F) selon EN 61169-24.
- Les sorties abonnés inutilisées doivent être chargées par des résistances de 75 ȍ (par ex. EMK 03). Appareil sous tension
- Ne pas ouvrir ou manipuler l’appareil !
- Systématiquement débrancher la fi che d’alimentation de la prise avant d’intervenir sur l’installation !
- Veiller à une ventilation adéquate ! 5 cm min. sur chaque face !
- Ne pas monter en hauteur.
- L’évacuation de la chaleur de l’appareil suppose une circulation suffi sante de l’air. Risque de surchauffe !
- Température ambiante admissible -20 à +55°C Attention :
- Ne poser aucun objet contenant du liquide sur le bloc d’alimentation.
- Préserver le bloc d’alimentation des gouttes ou des projections d’eau.
- La fi che d’alimentation doit rester facilement accessible.
- Ne débrancher l’appareil du secteur qu’en tirant sur la fi che secteur. Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE du PARLEMENT EUROPÉEN et du CONSEIL du 27 janvier 2003 portant sur les déchets d’équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu’il sera hors d’usage, à un point de collecte offi ciel spécialement prévu à cet effet. Consignes de montage et de sécurité Exemple d’installation 936.3280/B/0809/3.3f/ZWT Sous réserve de modifi cations ! Antenne terrestre (représentation symbolique) UAS 484 ou UAS 485 UAS 484 ou UAS 485 KATHREIN-Werke KG
Boîte postale 100 444

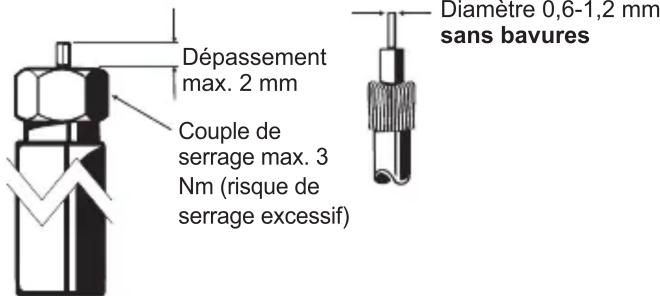

- Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d’ébarbures, les connecteurs femelles de l’appareil sont susceptibles d’être endommagés. Diamètre 0,6-1,2 mm sans bavures Dépassement max. 2 mm Couple de serrage max. 3 Nm (risque de serrage excessif)
