Produkttyp	Flache Satellitenantenne
Marke	Kathrein
Modell	BAS 65
Referenz	20010032
Abmessungen (ohne Halterung)	500 x 500 x 121 mm
Gewicht (Verpackung)	8,2 kg
Frequenzbereich	10,70-12,75 GHz
Rauschzahl des LNB	Typ. 0,8 dB
Verstärkung	>50 dB
LNB-Typ	Integrierter Twin-LNB, 2 schaltbare Ausgänge
Elevationseinstellung (Wand-/Mastmontage)	0° - 57° (Wand/Mast), 32° - 90° (Boden)
Azimuteinstellung	±65° (Wand), 360° (Mast)
Stromversorgung	Über das Ableitkabel (11,5-14 V vertikal, 16-19 V horizontal)
Maximale Leistungsaufnahme	250 mA
Hauptfunktionen	Empfang von analogen und digitalen TV- und Radioprogrammen, Satellitensignale
Wartung	Keine Wartung erforderlich; Reinigung mit klarem Wasser oder einem Haushaltsreiniger
Sicherheit	Nicht unter einer Stromleitung montieren; Erdung gemäß EN 50083-1; Antenne nicht öffnen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Kundendienst (ESC Electronic Service Chiemgau GmbH); nicht selbst öffnen
Allgemeine Informationen	Hausantenne, feste Nutzung, max. Höhe 20 m über dem Boden

Häufig gestellte Fragen - BAS 65 KATHREIN

Wie installiere ich die Satellitenantenne BAS 65?

Die Installation umfasst die Standortwahl (freie Sicht nach Süden), die Befestigung der Halterung (Wand, Mast oder Boden), die Einstellung von Elevation und Azimut sowie den Anschluss der Kabel. Beachten Sie die Bedienungsanleitung für die detaillierten Schritte.

Wie stelle ich Elevation und Azimut ein?

Die Elevation wird mit den beiden Schrauben an der Halterung (Skala) eingestellt: Lösen, den Winkel gemäß der Elevationstabelle anpassen, dann mit 6-7 Nm anziehen. Der Azimut wird durch horizontales Drehen der Antenne eingestellt. Verwenden Sie einen Satellitenreceiver oder einen Messempfänger, um das Signal zu optimieren.

Warum gibt es kein Signal?

Mögliche Ursachen: Hindernis zwischen Antenne und Satellit, defekter Fernseher oder Receiver, lockeres Kabel. Überprüfen Sie die freie Sicht und die Verbindungen. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann oder den Kundendienst.

Wie reinige ich die Antenne?

Verwenden Sie klares Wasser, gegebenenfalls mit einem Haushaltsreiniger. Verwenden Sie niemals Dampfreiniger, Hochdruckreiniger oder Lösungsmittel (Aceton, Benzin). Die Antenne benötigt keine besondere Wartung.

Kann ich die Antenne auf einem Dach montieren?

Ja, aber es wird empfohlen, sie im Garten oder an einer Fassade zu installieren, um die Gefahren von Arbeiten in der Höhe zu vermeiden. Beachten Sie die Sicherheitshinweise: mindestens 1 m Abstand zu Stromleitungen, maximale Höhe 20 m und ordnungsgemäße Erdung.

Welches Kabel sollte ich verwenden?

Verwenden Sie ein geeignetes Koaxialkabel, z.B. Kathrein LCD 99 (Manteldurchmesser 6,8 mm). Wenn der Mantel anders ist, wählen Sie passende F-Stecker. Schließen Sie die Kabel unter Beachtung der Polaritäten an die LNB-Ausgänge an.

Wie schließe ich die Antenne an den Satellitenreceiver an?

Verbinden Sie den LNB-Ausgang mit dem Eingang 'IF-Input' des Satellitenreceivers. Schließen Sie den Receiver über ein Audio-/Videokabel an den Fernseher an. Wählen Sie die AV-Quelle am Fernseher. Für die Einstellungen konsultieren Sie das Bedienungshandbuch des Receivers.

Was tun bei schlechter Bildqualität?

Überprüfen Sie, ob ein teilweises Hindernis (Bäume, Gebäude) vorliegt. Entfernen Sie Schnee oder Eis. Stellen Sie sicher, dass die Kabel fest sitzen. Optimieren Sie die Ausrichtung der Antenne (Azimut und Elevation). Wenn der Fehler bestehen bleibt, wenden Sie sich an einen Fachmann.

Muss die Antenne geerdet werden?

Ja, gemäß der Norm EN 50083-1. Die Erdung ist notwendig zum Schutz vor Blitz und statischen Aufladungen. Verwenden Sie einen Leiter mit einem Mindestquerschnitt (16 mm² Kupfer) und lassen Sie die Arbeiten von einem qualifizierten Elektriker durchführen.

Wo finde ich die Azimut- und Elevationstabellen?

Die Tabellen finden Sie auf den Seiten 66-69 der Anleitung. Sie geben die Winkel für verschiedene Satelliten und Standorte an. Beachten Sie auch die Polarisationstabelle auf Seite 70. Diese Einstellungen sind entscheidend für einen optimalen Empfang.

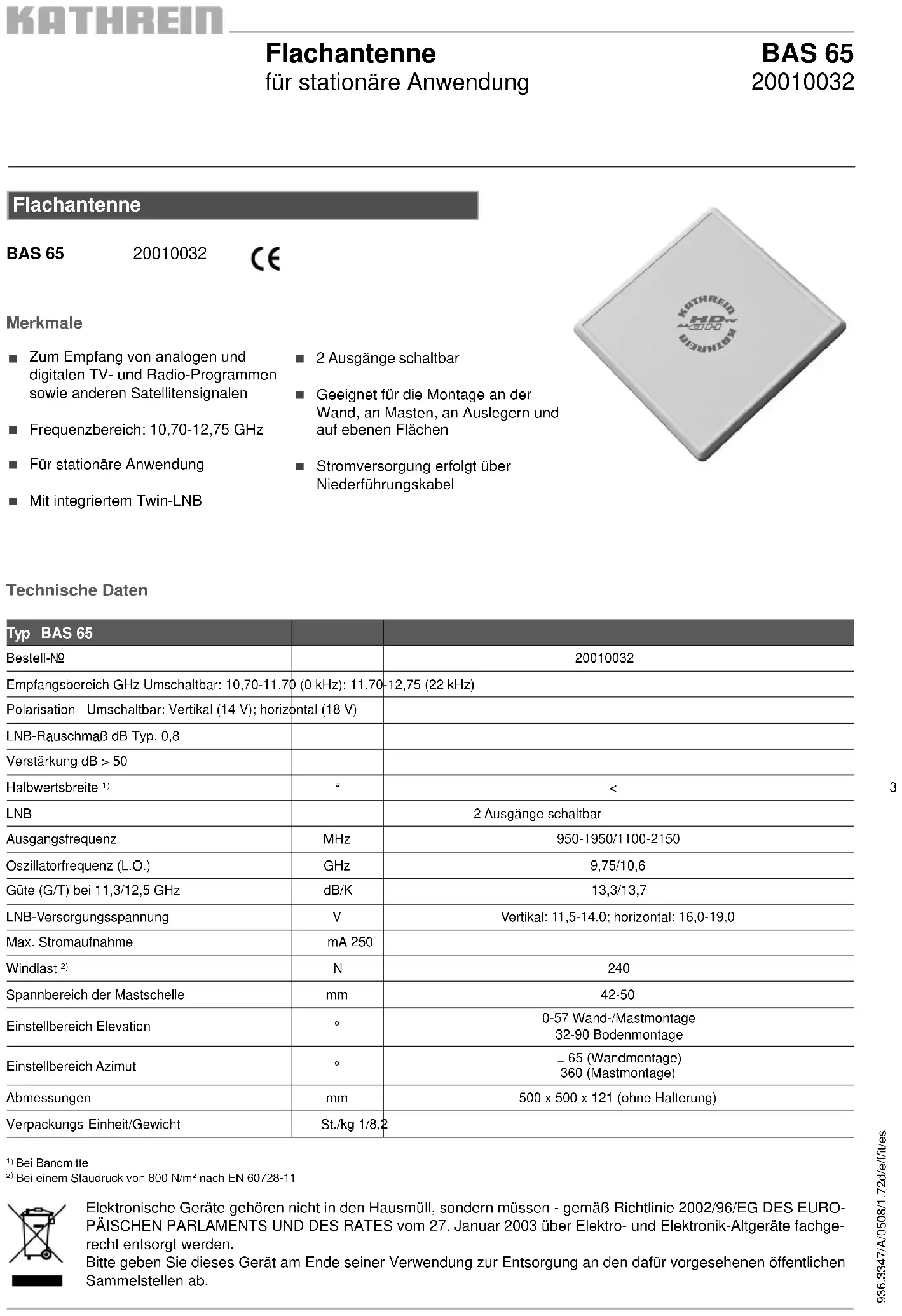

BEDIENUNGSANLEITUNG BAS 65 KATHREIN

für stationäre Anwendung

BAS 65

20010032

Flachantenne

BAS 65

20010032

Merkmale

Zum Empfang von analogen und digitalen TV- und Radio-Programmen sowie anderen Satellitensignalen
Frequenzbereich: 10,70-12,75 GHz
Fur stationare Anwendung
Mit integriertem Twin-LNB

2 Ausgänge schaltbar
Geeignet fur die Montage an der Wand, an Masten, an Auslegern und auf ebenen Flächen
Stromversorgung erfolgt über Niederführungskabel

Technische Daten

Typ BAS 65
Bestell-NO		20010032

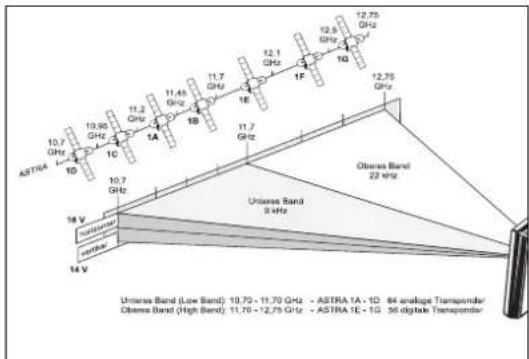

Empfangsbereich GHz Umschaltbar: 10,70-11,70 (0 kHz); 11,70-12,75 (22 kHz)
Polarisation Umschaltbar: Vertical (14 V); horizontal (18 V)
LNB-Rauschmaß dB Typ. 0,8
Verständigung dB > 50
Halbwertsbreite1)	°	<
LNB		2 Ausgänge schaltbar
Ausgangsfrequenz	MHz	950-1950/1100-2150
Oszillatorfrequenz (L.O.)	GHz	9,75/10,6
Güte (G/T) bei 11,3/12,5 GHz	dB/K	13,3/13,7
LNB-Versorgungsspannung	V	Vertical: 11,5-14,0; horizontal: 16,0-19,0
Max. Stromaufnahme	mA 250
Windlast2)	N	240
Spannbereich der Mastschelle	mm	42-50
Einstellbereich Elevation	°	0-57 Wand-/Mastmontage32-90 Bodemontage
Einstellbereich Azimuth	°	± 65 (Wandmontage)360 (Mastmontage)
Abmessungen	mm	500 x 500 x 121 (ohne Halterung)
Verpackungs-Einheit/Gewicht	St./kg 1/8,2

1: Bei Bandmitte
2Bei einem Staudruck von 800 N/m² nach EN 60728-11

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie thises Gerat am Ende seiner Verwendung zur Entsorgung an den darauf vorgesehenen öffentlichen Sammelstellen ab.

1. Bestimmungsgemäßer Gebrauch (Verwendungszweck)

Die Flachantenne BAS 65 ist ausschließlich für den Empfang von Satellitensignalen sowohl im analogen als auch im digitalen Frequenzbereich geeignet und nur für den Einsatz als Haushaltsantenne*) im privaten Bereich vorgesehen. Die Flachantenne BAS 65 ist in ihrer Ausführung nur für die stationäre Anwendung vorgesehen und darf max. in einer Höhe von 20 Metern über dem Boden montiert werden.

Jegliche anderweitige Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Die Antenne erfuitt die Anforderungen entsprechend der EN 50083-1 (diese Norm ist für die Verwendung der Flach-antenne BAS 65 generell maßgebend).

• Als Haushaltsantenne gilt eine Antenne mit einer freien Mastlänge von hochstens 6 m und einem Einspannmoment von bis zu 1650 Nm (siehe auch DIN 4131).

Folgende Sachverhalte führen zum Verlust von Garantie- und Haftungsansprüchen gegenüber dem Hersteller:

• Unsachgemäß Montage
• Verwendung von nicht aufgeführtem Befestigungsmaterial, wodurch die mechanische Sicherheit der Antennen-Anlage nicht gewährleistet werden kann
• Unzulässiger Gebrauch, wie z. B.utzung der Flachantenne als Ablage
• Bauliche Veränderungen oder Eingriffe an den Bestandteilen und dem Befestigungszubehör des Sets, wodurch sowohl die mechanische als auch die fonctionelle Sicherheit gefährdet werden kann
• Unsachgemäßes oder gewaltsames Öffnen der Komponenten
• Verwendung von Lösungsmittelhaltigen Reinigern wie Azeton, Nitroverdūnnung, Benzin o.ä.
• Missachtung der weiteren Montage- und Sicherheitshinweise dieser Anleitung

2. Lieferumfang (Abb. A)

Die Flachantenne BAS 65 wird werkseitig vormontiert ausgeliefert. Ausnahme bilden bzw die in der Grafik unter aufgeführten beiliegenden Teile.

3. Abmessungen (in mm) und Montagemöglichkeiten

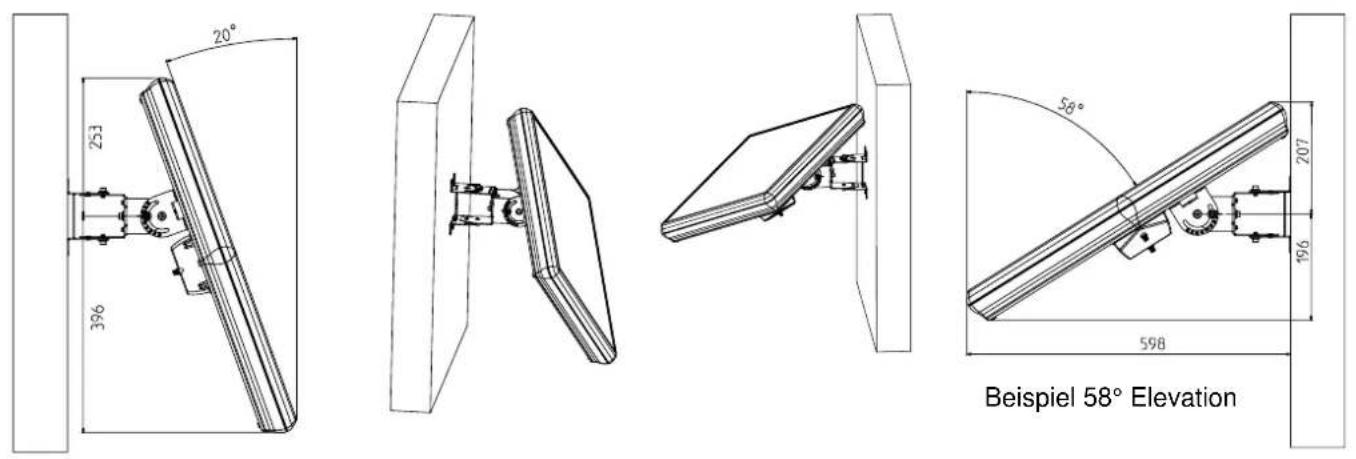

3.1 Wandmontage (siehe 5.3)

3.2 Mastmontage (siehe 5.4)

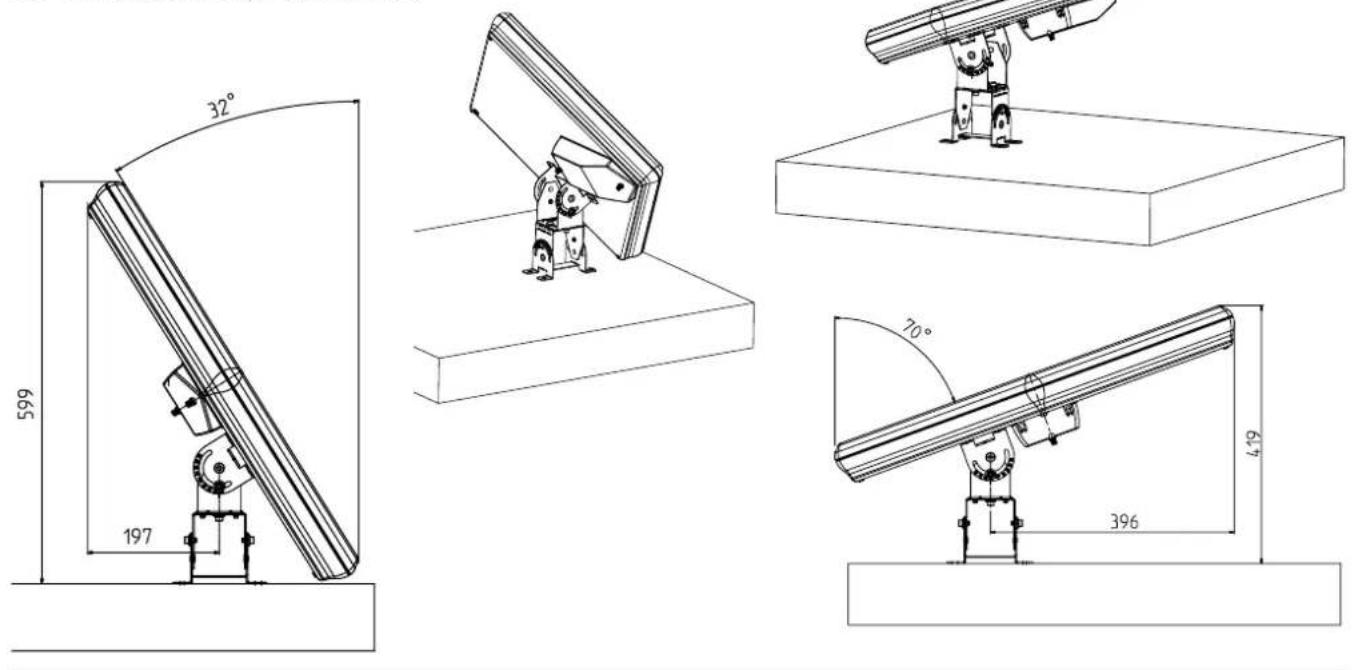

3.3 Bodenmontage (siehe 5.5)

4. Wichtige Hinweise

Bevor Sie die Flachantenne montieren, anschließen oder verwenden, beachten Sie unbedingt die Hinweise in thisem Anwendungshinweis.

Warning:

Wenn Sie die Hinweise nicht beachten:

• Konnen durch Fehler bei der Montage oder beim Anschluss, durch Veränderung der Bauteile oder Verwendung anderer Bauteile Schäden an der Antenne oder am Montageort entstehen
• Kunden durch Fehlverhalten Gefahren für ihre Gesundheit und Leben sowie der von Dritten entstehen
• Haftet der Hersteller nicht für darauf zu Rück zu führende Fehlfunktionen und Schäden

Bitte beachten Sie bei Arbeiten an Antennen-Anlagen die Verantwortung sich selbst und anderen gegenüber.

Tipp: Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und geben Sie diese bei einem Verkauf der Antenne an den nachsten Besitzer weiter.

Tipp: Azimuth-Einstellung = Horizontales Drehen der Antenne
Elevations-Einstellung = Vertikales Kippen bzw. Neigen der Antenne
Polarisations-Einstellung = Horizontales Kippen bzw. Neigen der Antenne

5. Montage

5.1 Auswahl Montageort

Gefahr!

• Auf keinen Fall)durfen Sie Antennen unter Freileitungen montieren. Dabei konnten erforderliche Mindestabstände underschritten werden. Halten Sie an den Seiten mindestens 1 m Abstand zu allen anderen elektrischen Einrichtungen! Es besteht Lebensgefahr, falls Sie oder Antennenteile mit elektrischen Einrichtung in Berührung kommt!
• Auf keinen Fall)durfen Sie Antennen auf Gebäuden mit leicht entzündbaren Dachabdeckungen (Stroh, Reet o.ä. Materialien) montieren. Es besteht Brandgefahr bei atmosphärischen Überspannungen (statische Aufl adung) und Blitzentladung.

Der richtige Montageort ist entscheidend für einen sicheren Aufbau ihrer Flachantenne und deren optimaler Funktion. Beachten Sieitteibei:

a) Freie Sicht zum Satelliten

Für einen einwandfreiem Empfang muss eine frei Sicht in Richtung Süden (± 20^) gewährleistet sein.

Für einige Satellten (z. B. TURKSAT 1C, HISPASAT) beträgt der Winkelabstand von der Südrichtung (Azimut) mehr als ±20°.

Der Erhebungswinkel von der Horizontalen (Elevation) muss ca. 30^ betragen.

Freie Sicht zum Satelliten bedeutet, dass sich keine Hindernisse (z. B. Bäume, Gebäude, Balkone, Dachüberhange etc.) zwischen der Flachantenne und dem Satelliten befinden dürfen.

Solche Hindernisse konnen den Empfang bis hin zum volligen Ausfall beeinträchtigen.

b) Gefahrloser Aufbau

Im Gegensatz zu Stabantennen ist bei ihrer Flachantenne, wie generell bei Satelliten-Antennen, nicht die Montagehöhe über Grund bedeutend, sondern die frei Sichte zum Satelliten. Daher kann sich ein geeigneter Montageort auch im Garten, auf der Terrasse, auf dem Balkon, an einer Fassade oder an einer Garage befinden.

Falls also mokgh, solten Sie die Flachantenne nicht unbedingt auf einem Dach montieren. Dadurch verringn Sie ihren Arbeitsaufwand und reduzieren die Gefahren bei Montagearbeiten auf dem Dach.

5.2 Sicherheitshinweise zur Montage der Halterung und der Antenne

Warning!

• Bei der Montage der Flachantenne kann Gefahr für ihre Gesundheit und Ihr Leben entstehen! Beachten Sie daheritte:

• Die hier beschriebenen Montageschritte setzen gute handwerkliche Fähigkeiten und Kennnisse des Materialverhaltens bei Wind- und Wettereinwirkung voraus. Lassen Sie die Arbeitena darher unbedingt von einem Fachmann durchführren, wenn Sie selbst nicht über solche Voraussetzungen verfügen.
• Bei Wandmontage: Stellen Sie vor dem Bohren der LÖcher sicher, das keine elektrischen Leitungen in der Wand verlaufen. Es besteht Lebensgefahr durch Stromschlag!
• Betreten Sie Dächer oder abstrzungsfährdete Stellen nur mit einem ordnungsgemäß angelegten Sicherheitsgurt.
• Vergewissern Sie sich, dass das Dach Ihr Gewicht tragt. Betreten Sie niemals brüchige oder instabile Flächen! Tragen Sie feste, rutschhemmende Schuhe!
• Leitern oder Steighilfen müssen sich in einem einwandfreiem Zustand befinden.
• Bei möglicher Gefährung von Passanten durch herabfallende Teile müssen Sie den Arbeits-und/oder Gefahrenbereich absperren!
• Achten Sie auf Freileitungen! Bei Berührung besteht akute Lebensgefahr!
• Arbeitsien Sie niemals während eines Gewitters an Antennenanlagen - akute Lebensgefahr!

5.3 Wandmontage

5.3.1 Befestigung der Montagehalterung an einer Wand

Vergewissern Sie sich vor Befestigung der Montagehalterung für die Antenne, ob der von Ihnen ausgewählte Montageort genugend Halt für die Anbringung der Antenne bietet. Befestigen Sie im Anschluss die beigeufige Montagehalterung der Antenne mit geeignetem Befestigungsmaterial z. B. 4 x Schrauben Ø 6 mm und Dübel (nicht im Lieferumfang enthalten) an der Wand.

Beachten Sie darauf, dass der Aufdruck „THIS SIDE UP“ auf der Montagehalterung nach oben zeigt.

Nach Montage der Halterung fahren Sie mit dem Punkt „Befestigung der Antenne auf der Montagehalterung bei Mast- und Wandmontage" in diesen Anwendungshinweis fort.

"THIS SIDE UP"-Aufdruck

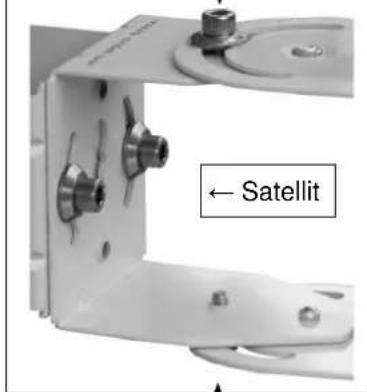

←Satellite

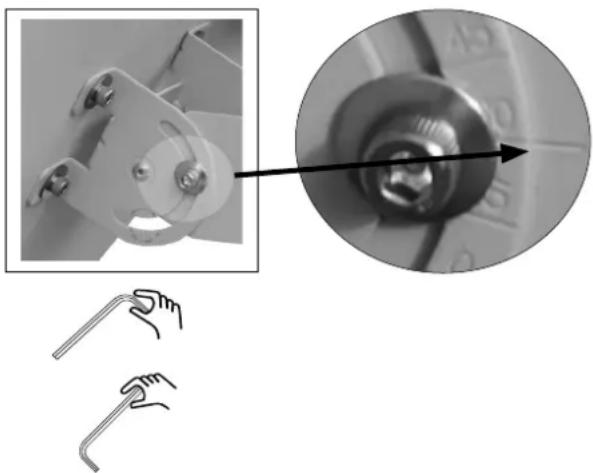

5.3.2 Einstellung der Elevation bei Wandmontage

Die Elevations-Einstellung der Antenne sollte vor der Montage vorgenommen werden (Skala und Schrauben sind leichter sightbar/erreichbar). Nehmen Sie die Einstellung wie folgt, anhand der am Ende these Anwendungs-hinweises abgedruckten Elevations-Tabelle an der Antenne vor.

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Bild rechts)
2. Stellen Sie nun den für Sie richtigen Elevationswert (siehe Tabelle am Ende theses Anwendungshinweises) an der Antenne ein. Beachten Sie hierbei, dass sich der gewünschte Gradwert an der Skala mit der Einkerbung an der Halterung (siehe Ausschnitt rechts) auf gleicher Höhe befindet
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

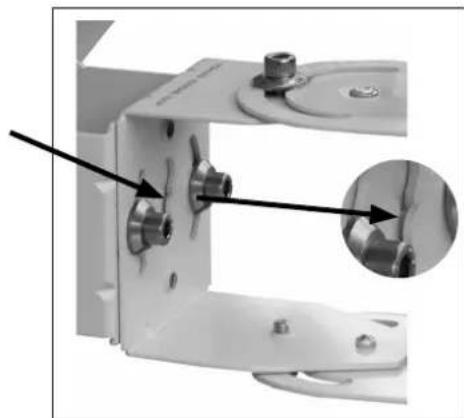

5.3.3 Befestigung der Antenne auf der Montagehalterung unter Berücksichtigung des bereitsigen Polarisationswertes bei Wandmontage

1. Nehmen Sie die Antenna mit der voreingestalten Elevation und führen Sie den Zentral-Bolzen an der Halterung der Antenne in die damit vorgesehene Öffnung (Schlüsselloch) in der Mitte der Montagehalterung ein. Drücken Sie die Antenne nach unten, bis sich der Zentral-Bolzen im verengten Bereich befändet und die Antenne nicht mehr rausfallen kann.
2. Beachten Sie beim Befestigen der Antenne die unter Punkt 5.6 festzustellende Polarisations-Einstellung und drehen Sie die Antennenhalterung um die entsprechende Gradzahl. Beachten Sie hierbei den Richtungssinn (aus Sight in Richtung Satellit ^+ " nach rechts und - " nach links).

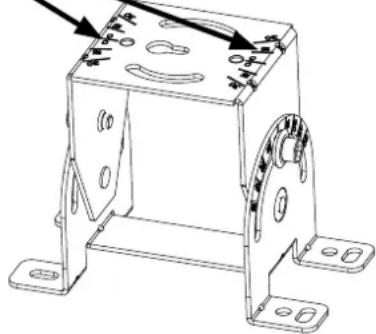

Die Skala für die Polarisations-Einstellung befindet sich vorne auf der ebenen Fläche der Montagehalterung, wo die Antenne und die Halterung mit einander verschraubt werden (siehe Grafi k rechts unter).

1. Befestigen Sie jetzt die Antenne mit den vier mitgelieferten Schrauben an der Halterung (siehe Bild rechts oben).
   Steen Sie die beiden Schrauben durch die bogenfornigen Langlocher in das Gewinde des Gegenständs undziehen diese handfest an.
2. Mit den restlichen beiden Schrauben verfahrens Sie von der Gegen-seite in gleicher Weise.
3. Zum Festziehen der Schrauben benutzen Sie den beigelegten Innensechskantschluss. Drehen Sie die Schrauben zuerst leicht an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

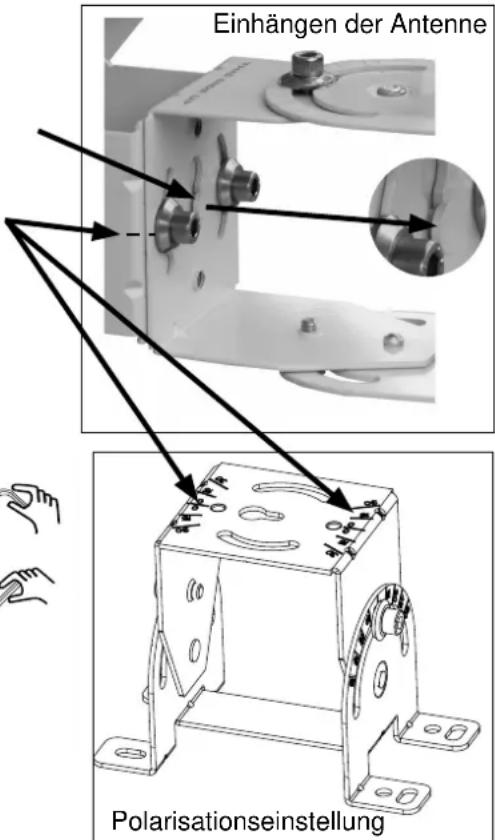

Einhängen der Antenne

Polarisationseinstellung

Fahren Sie mit dem Punkt 6 des Anwendungshinweises fort.

5.4 Mastmontage

5.4.1 Befestigung der Montagehalterung an einem Masten oder einer Wandhalterung

Zubehör-Empfehlung:

Beachten Sieitte bei der Auswahldes Antennentragers die Anforderungen entsprechend Pkt. 5.4.1 (siehe unten).Diesen Anforderung genueng beispelsweise die Kathrein-Wandhalterungen ZAS 61, ZAS 62 und ZAS 63, die Kathrein-Masten ZAS 05 und ZAS 06 und die Dachsparrenhalter ZAS 40 und ZAS 41.

Anforderungen an den Antennenträger (Masten)

• Verwenden Sie nur Masten oder Halterungen, die speziell als Antennenträger geeignet sind.
  Andere Befestigungen besitzen oft nicht die erforderliche Festigkeit bei Wind- und Wettereinfüssen.
• Wahlen Sie einen Rohrdurchmesser zwischen 42 und 50mm und einer Wandstarke von mindestens 2mm .
• Beachten Sie im Falle einer Mastmontage auf dem Dach, dass der Mast mindestens ein Sechstel der freienden Länge eingespannt sein muss. Beachten Sie damit, dass das zulässige Einspannmoment des Mastes nicht übersritten wird.
• Montieren SieDMAH der Antenne am Mast moglichst weit unten. Dies ist insbesondere bei Masten wichtig, an denen bereits andere Antennen montiert sind. Gegebenenfalls mssen Sie, entsprechend der EN 0855-1, das Einspannmoment rechnerisch uberprüfen oder von einem Fachmann errechnen halten. Die Grafik rechts zeigt einen solchen Montagefall, wie er in der EN 0855-1 beschrieben ist.

• Achten Sie bei der Montage des Antennen mastes darauf, dass dieser senkrecht liegt. Andernfalls kann die Ausrichtung der Antenne auf den Satelliten zu Schwierigkeiten führen.

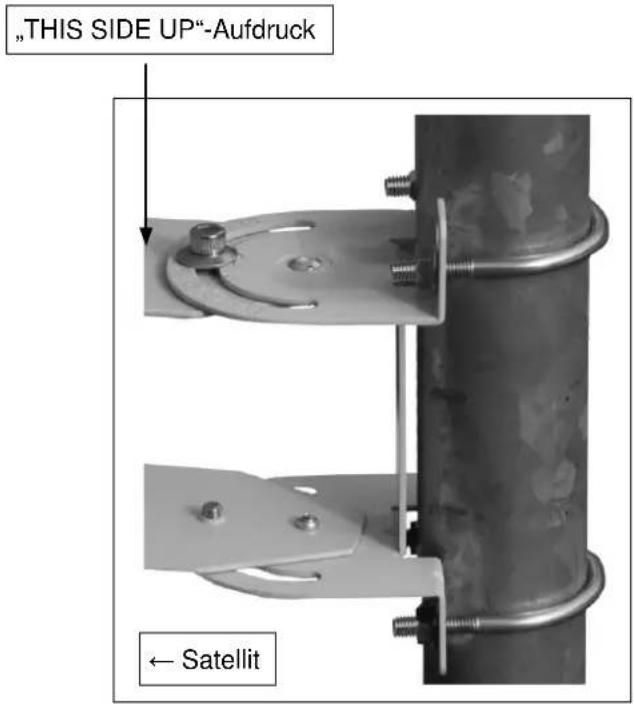

Tipp: Beachten Sie bei der Befestigung der Montagehalterung am Masten die von der Antenne benöigte Azimut-Einstellung (siehe Azimut-/Elevationstabelle am Ende these Anwendungshinweises), um die Antenne später nur noch minimal horizontal ausrichten zu müssen.

Befestigen Sie im Anschluss die Montagehalterung (wie rechts im Bild) mit den beiden mitgelieferten Gewindebügeln am Mast.

Beachten Sie damit, dass der Aufdruck „THIS SIDE UP" auf der Montagehalterung nach oben zeigt.

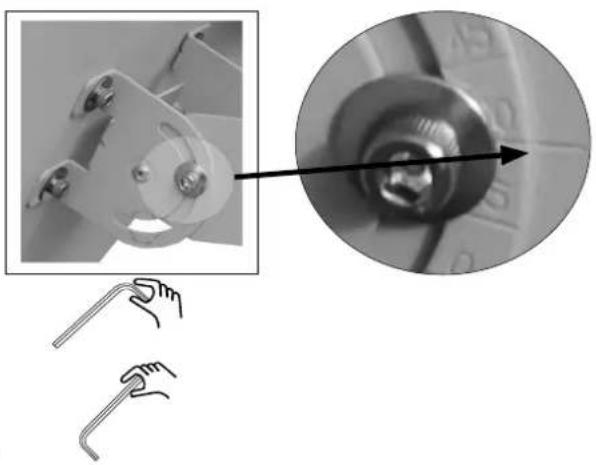

5.4.2 Einstellung der Elevation bei Mastmontage

Die Elevations-Einstellung der Antenne sollte vor der Montage vorgenommen werden (Skala und Schrauben sind leichter sightbar/erreichbar). Nehmen Sie die Einstellung wie folgt, anhand der am Ende these Anwendungshinweises abgedruckten Elevations-Tabelle an der Antenne vor.

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Bild rechts)
2. Stellen Sie nun den für Sie richtigen Elevationswert (siehe Tabelle am Ende theses Anwendungshinweises) an der Antenne ein. Beachten Sie hierbei, dass sich der gewündchte Gradwert an der Skala mit der Einkerbung an der Halterung (siehe Ausschnitt rechts) auf gleicher Höhe befiendet
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

5.4.3 Befestigung der Antenne auf der Montagehalterung unter Berücksichtigung des bereitsigen Polarisationswertes bei Mastmontage

1. Nehmen Sie die Antenne mit der voreingestellen Elevation und führen Sie den Zentral-Bolzen an der Halterung der Antenne in die darauf vorgesehene Öffnung (Schlüsselloch) in der Mitte der Montagehalterung ein. Drücken Sie die Antenne nach unten, bis sich der Zentral-Bolzen im verengten Bereich befindet und die Antenne nicht mehr rausfallen kann (siehe Bild rechts).

1. Beachten Sie beim Befestigen der Antenne die unter Punkt 5.6 festzustellende Polarisations-Einstellung und drehen Sie die Antennenhalterung um die entsprechende Gradzahl. Beachten Sie hierbei den Richtungssinn (aus Sicht in Richtung Satellit, +" nach rechts und -, " nach links). Die Skala für die Polarisations-Einstellung befindet sich vorne auf der ebenen Fläche der Montagehalterung, wo die Antenne und die Halterung mit einander verschraubt werden (siehe Grafik rechts unten).
2. Befestigen Sie jetzt die Antenne mit den vier mitgelieferten Schrauben an der Halterung (siehe Bild rechts oben).
   Steen Sie die beiden Schrauben durch die bogenfornigen Langlocher in das Gewinde des Gegenständs undziehen diese handfest an.
3. Mit den restlichen beiden Schrauben verfahren Sie von der Gegenseite in gleicher Weise.
4. Zum Festziehen der Schrauben benutzen Sie den beigelegten Innensechskantschluss. Drehen Sie die Schrauben zuerst leicht an, fassen Sie hierfür den Schlüssel am kurzen Ende.
5. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

Fahren Sie mit dem Punkt 6 des Anwendungshinweises fort.

5.5 Bodenmontage

5.5.1 Befestigung der Montagehalterung am Boden

Tipp: Beachen Sie bei der Befestigung der Montagehalterung am Boden, dass Sie genugend Abstand zu einer evtl. Wand an der Rückseite der Antenne halten, um nicht mit dem benöttigen Elevationswinkel der Antenne an die Wand zu stoßen (Antenne kann an der Rückseite, je nach benöttigem Elevationswinkel, über die Montagehalterung hinaus ragen, siehe 3.3). Zusätzlich sollen den Sie bei der Montage am Boden schon die von der Antenne benöttigte Azimut-Einstellung beachten (siehe Azimut-/Elevationstabelle Seiten 66-69 und Grafik unter), um die Antenne später nur noch minimal horizontal ausrichten zu müssen.

Vergewisern Sie sich vor Befestigung der Montagehalterung für die Antenne, ob der von Ihnen ausgewählte Montageort genüglich Halt für die Anbringung der Antenne bietet.

Beachten Sie darauf, dass der Aufdruck „THIS SIDE UP“ auf der Montagehalterung zu der dem Satelliten abgewandten Seite zeigt.

Befestigen Sie im Anschluss die beigefügte Montagehalterung der Antenne mit geeignetem Befestigungsmaterial z. B. 4 x Schrauben 06mm und Dübel (nicht im Lieferumfang enthalten) am Boden.

5.5.2 Einstellung der Polarisation bei Bodenmontage

Die Polarisations-Einstellung der Antenne sollte vor der Montage vorgenommen werden (das Gewicht der Antenne muss in thisem Fall nicht mit gehalten werden). Nehmen Sie die Einstellung wie folgt, für den unter 5.6 von Ihnen ermittelten Einstellungsgrad für die Polarisation, vor.

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Grafik rechts)
2. Stellen Sie nun den für Sie richtigen Polarisationswert (siehe 5.4) an der Montagehalterung ein. Beachten Sie hier bei, dass sich der gewünschte Gradwert an der Skala mit der Einkerbung an der Halterung auf gleicher Höhe befiendet (aus Sicht in Richtung Satellit, +" nach rechts und -, " nach links - im Beispiel rechts sind -15° eingestellt)
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

5.5.3 Einstellung der Elevation bei Bodenmontage

Die Elevations-Einstellung bei der Bodenmontage kann nicht an Hand der Skala an der Antennenhalterung eingestellt werden, da diese für die Mast- und Wandmontage ausgelegt ist. Bei Bodenmontage wird die Montagehalterung um 90^ gekippt montiert. Die benötigte Elevationseinstellung bei der Bodenmontage errechnet sich wie folgt: Elevation Boden = 90° - Wert Elevationstabelle (siehe Seite 66-69).

Beispiel für Rosenheim: Wert Elevationstabelle 35^ => Elevation Boden = 90^ - 35^ = 55^ einzustellender Wert

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Bild rechts)
2. Stellen Sie den errechneten Elevationswert Boden an der Antennenhalterung ein.
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach.

Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

5.5.4 Befestigung der Antenne auf der Montagehalterung bei Bodenmontage

1. Nehmen Sie die Antenne und führen Sie den Zentral-Bolzen an der Halterung der Antenne in die damit vorgesehene Öffnung (Schlüsselloch) in der Mitte der Montagehalterung ein. Ziehen Sie die Antenne nach vorne Richtung Satellit, bis sich der Zentral-Bolzen im verengten Bereich befindet und die Antenne nicht mehr umkippen kann.

2. Befestigen Sie jetzt die Antennne mit den vier mitgelieferten Schrauben an der Halterung (siehe Bild unter). Stecken Sie die beiden Schrauben durch die bogenfornigen Langlocher in das Gewinde des Gegenstücks undziehen diese handfest an. Achten Sie darauf, dass der Winkel auf 0^ eingestellt ist.

3. Mit den restlichen beiden Schrauben verfahren Sie von der Gegenseite in gleicher Weise.

4. Zum Festziehen der Schrauben benutzen Sie den beigelegten Innensechskantschluss. Drehen Sie die Schrauben zuerst leicht an, fassen Sie hierfür den Schlüssel am kurzen Ende.
5. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

Fahren Sie mit dem Punkt 6 des Anwendungshinweises fort.

Azimut-Verstell-Ebene

5.6 Benöttige Polarisationseinstellung feststellen

Satellitensignale werden mit einem bestimmten Richtungssinn ausgesendet, d. h. sie sind „polarisiert". Die Flachantenne BAS 65 ist für den Empfang von linear polarisierten (horizontal und vertical) Signalen geeignet. Um einen optimalen Empfang der Antenne zu erreichen, muss sie in Abhängigkeit des geographischen Standortes, bezüglich dieser Polarisation gegebenenfalls bei der Befestigung der Antenne an der Montagehalterung, ausgericht werden. Ob für ihren Standort eine andere Einstellung, abweichend von 0^ , nötig ist, entnehmer Sieitte der Tabelle Punkt 13 auf Seite 70这点 Anwendungshinweises. Sollte dies der Fall sein, beachten Sie die Polarisation bei der Befestigung der Antenne an der Montagehalterung.

6. Anschluss der (des) Kabel(s)

1. Bereiten Sie die Kabel z. B. LCD 99 von Kathrein (Mantel-Durchmesser: 6,8 mm) gemäß Abbildung rechts vor und drehen Sie die beiliegenden F-Stecker auf

Falls Sie Kabel mit einem anderen Mantel-Durchmesser benutzen, mussen Sie die dazu passenden F-Stecker verwenden.

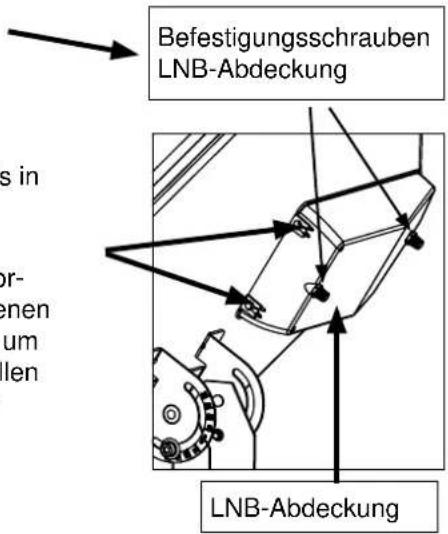

1. Lösen Sie die beiden Befestigungsschrauben der LNB-Abdeckung an der Rückseite der Antenne undnehmen Sie im Anschluss die Abdeckung ab.
2. Schrauben Sie die Kabel mit den Überwurfmuttern der beiden F-Stecker an den beiden LNB-Ausgangen fest.
3. Führer Sie die beiden Kabel (ohne sie zu knicken) an den Seiten des LNBs in Richtung Ausgang
4. Führren Sie die beiden Kabel durch die darauf vorgesehene Öffnung der LNB-Abdeckung nach außen. Drücken Sie die beiden Kabel in die darauf vorgesehene Kabelhalterung ein. Sollten ihre Kabel zu kein für die vorgesehenen Öffnungen sein, verwenden Sie die im Zubehör mitgelieferten Kabeltullen, um die Öffnungen optimal auszufüssen und den Kabeln Halt zu bieten (Kabeltullen werden auf Kabel aufgeglipt und dann zusammen in die Halterung eingedruckt).
5. Schrauben Sie die LNB-Abdeckung wieder auf.

7. AnschlieBen und Einstellen des Satelliten-Receivers

1. Stellen Sie die Verbindung zwischen der Flachantenne und dem Satelliten-Receiver her.
   Verwenden Sie hierzu den Sat-Eingang „IF-Input" am Satelliten-Receiver.
2. Verbinden Sie Ihr TV-Gerät über ein Audio-/Video-Kabel mit dem Satellten-Receiver. Wahlen Sie am TV-Gerät den Programmplatz „AV".
3. Wenn Sie den Modulator-Ausgang des Receivers verwenden, stimmen Sie Ihr TV-Gerät auf jenen Kanal ab, auf den der Ausgangskanal des Satellten-Receivers eingerichtet ist.

Speichern Sie diesen Kanal auf einem freien TV-Programm-Speicherplatz.

1. Um die Antenne auf den gewünschten Satelliten ausrichten zu konnen, stellen Sie am Satelliten-Receiver einen entsprechenden Programmplatz ein (siehe auch Programm-Tabelle des Receivers).

Ausfuhrliche Informationen zum Gebrauch des Satelliten-Receivers enthalten Sieitte dessen Bedienungsanleitung.

8. Ausrichten der Antenne

Für die folgenden Schritte bereitsigen Sie entweder einen Satelliten-Messempfänger oder einen Helfer, der am Bildschirm Ihrches TV-Gerätes das Ergebnis der Ausrichtarbeiten beobachtet.

Wenn Sie einen Satelliten-Messempfänger der MSK-Reihe von Kathrein verwenden, ist dieser anstelle des Antennenkabels am LNB anzuschlieben.

Mit dem Messempfänger richten Sie die Antenna nach dem maximalen Pegel aus. Beim Ausrichten über den TV-Bildschirm ist auf Beste Bildqualität zuchten.

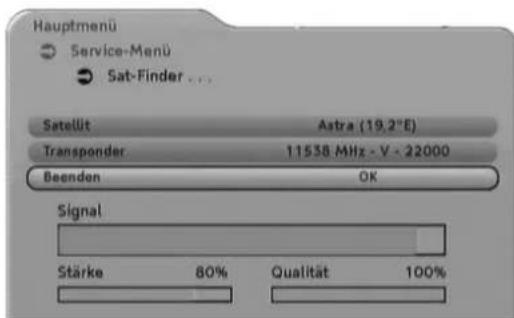

Tipp: Einige Satelliten Receiver bieten Ihnen im Haupt-, Installations- oder Service-Menu bzw. unter dem Punkt Kanalsuche den Punkt „Sat-Finder" an (z. B. UFS 790 von Kathrein, siehe Bild rechts). Mit diesen Menu erreichtert Ihnen der Receiver die Ausrichtung der Antenne.

Die Beste Ausrichtung erreichen Sie aber mit Hilfe eines Satelliten-Messempfängers!

8.1 Ausrichten der Antenne bei Wand- und Mastmontage

8.1.1 Elevations-Einstellung

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Bild rechts) und stützen Sie die Antenne von Hand an der Unterseite.
2. Kippen bzw. neigen Sie jetzt die Antenne in kleinen Schritten nach vorne bzw. halten, bis Sie ein optimales Signal erhalten.
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

8.1.2 Azimut-Einstellung

1. Lockern Sie mit dem beigelegten Sechskantschluss die zwei Schrauben an der Halterung (siehe Bild rechts).
2. Drehen Sie die Antenne langsam in kleinen Schritten nach links bzw. rechts, bis Sie ein optimales Signal erhalten.
3. Drehen Sie die vier Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach. Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

8.2 Ausrichten der Antenne bei Bodenmontage

8.2.1 Elevations-Einstellung

1. Lockern Sie mit dem beigelegten Sechskantschlüssel die beiden Schrauben an der Halterung (siehe Bild rechts) und stützen Sie die Antenne von Hand.
2. Kippen bzw. neigen Sie jetzt die Antenne in kleinen Schritten nach vorne bzw. halten, bis Sie ein optimales Signal erhalten.
3. Drehen Sie die beiden Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach.

Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

8.2.2 Azimut-Einstellung

1. Lockern Sie mit dem beigelegten Sechskantschluss die vier Schrauben an der Halterung (siehe Bild rechts).
2. Drehen Sie die Antenne langsam in kleinen Schritten nach links bzw. rechts bis Sie ein optimales Signal erhalten.
3. Drehen Sie die vier Schrauben wieder handfest an, fassen Sie hierfür den Schlüssel am kurzen Ende.
4. Fassen Sie dann den Schlüssel am langen Ende undziehen Sie die Schrauben um ca. 1/4- bis 1/2-Umdrehungen nach.

Das Schrauben-Anzugsmoment entspricht nun ca. 6 bis 7 Nm.

Bei einer von 0^ abweichenden Polarisationseinstellung, wird durch die Optimierung der Azimut-Einstellung der Elevationswinkel gingefugig verstellt. Dies kann durch wiederholtes Nachjustieren des Elevationswinkels, wie unter 8.2.1 beschrieben, ausgegliedchen werden.

Wenn Sie die Antenne ausgerichtet und befestigt haben, kontrollieren Sie nochmals alle Schraubverbindungen auf festen Sitz.

Befestigen Sie das Antennenkabel am Antennenträger (z. B. mit Kabelbindern), damit diesen nicht scheuert oder beschädigt wird.

9. Erdung der Antenne/Blitzschutz

Die Antenne muss gemäß der VDE-Vorschrift EN 50083-1 geerdet werden.

Hiervon ausgenommen sind nur solche AuBenantennen,

• die mehr als 2 m unterhalb der Dachkante

• und zugleich weniger als 1,5m vom Gebäude angebracht sind.

Gefahren konnen nicht nur durch Gewitter (Blitzschlag) entstehen, sondern auch durch statische Aufladung und Kurzschluss in den angeschlossenen Geräten.

Daher mussen der Antennentrager und die AuBenleiter der Antennenkabel auf kürzestem Wege senkrecht über einen geeigneten Erdungsleiter mit der Blitzschutzanlage des Gebäudes verbunden sein (falls keine Blitzschutzanlage vorhanden ist, mit der Gebäudeerdung).

• Geeignet als Erdungsleiter ist ein Einzelmassivdraht mit einem Mindestquerschnitt von 16-mm²-Kupfer, 25-mm²-Aluminium oder 50-mm²-Stahl oder

metallische Hausinstallationen, z. B. durchgehende Metallrohre der Wasser- und Heizungsanlage, sofern deren Querschnittte und die Dauerhaftigkeit der elektrischen Verbindung mindestens den Anforderungen an Erdungsleiter entsprechien.

• Nicht geeignet als Erdungsleiter sind die Außenleiter der Antennenkabel, Schutzleiter oder Neutraleiter des Starkstromnetzes.

Antennenkabel und Erdungsleiter dürfen nicht durch Räume geführt werden, die zur Lagerung keinlichlicher Stoffe dieren (z. B. Heu oder Stroh) oder in denen sich eine explosive Atmosphäre (z. B. Gase oder Dämpfe) bilden kann.

Bei Verwendung der Flachantenne in kompletten Antennenanlagen (z. B. Verteilanlagen) müssen,zudem die Erdungsmaßnahmen so ausgeführst sein, dass der Erdungsschutz auch dann bestehen bleibt, wenn einzeln Einheiten entfernt oder ausgetauscht werden.

Warning:

• Erdungs- und Blitzschutzarbeiten dürfen aufgrund der Gefahr unzulänglicher Arbeitsergebnisse nur von speziell geschulten Fachkräften des Elektrohandwerks ausgeführrt werden!

niemals Erdungs- und Blitzschutzarbeiten durch, wenn Sie nicht selbst Fachkraft mit entsprechenden Kenntnissen sind!

Die hier abgedruckten Hinweise sind keine Aufforderung an Nichtfachleute, Erdungs- und Blitzschutzarbeiten in eigener Verantwortung durchzuführen, sondern dieren der von Ihnen beauftragten Fachkraft als zusätzliche Information!

10. Wartung und Reinigung der Antenne

Die Flachantenne BAS 65 ist wartungsfrei.

Reinigen Sie die Antenne nur mit Wasser, ggf. mit Zusatz haushaltsüblicher Spülmittel.

Verwenden Sie keinesfalls Dampfstrahl- oder Hochdruck-Reiniger sowie Lösungsmittelhaltige Reiniger wie Azeton,

Nitro-Farbverdūnner, Benzin o.ä.. Die Antenne kõnte dadurch beschädigt werden.

11. Funktionstörungen

Störung Mögliche Ursache

Kein Bild - Hindernis zwischen Antenne und Satellit

- TV-Gerät oder Receiver defekt oder keine Spannung

- Stecker des Antennenkabels locker

Schlechte Bildqualität - Hindernis zwischen Antenne und Satellit

(seilweise Abschaltung des Satelliten-Signals)

- Laub, Schnee, Eis o.ä. bedeckt die Antenne

- Stecker des Antennenkabels locker

Hinweis:

Sollten Sie eine auftretende Störungsursache nicht erkennen und behuben konnen, setzen Sie sichitte mit Hjem Fachmann bzw. unserer Service-Stelle in Verbindung. Öffnen Sie keinesfalls selbstständig die Antenne!

Die Anschrift unserer Service-Stelle lautet: ESC Electronic Service Chiemgau GmbH

Bahnhofstraße 108

83224 Grassau

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet. www.esc-kathrein.de

12. Azimuth-Elevations-Tabellen (siehe Site 66-69)

Als erstene Naherung konnen fur die Satellten EUTELSAT II F2 10^ und fur EUTELSAT II F3 16^ die Tabellenwerte des EUTELSAT II F1 13^ .

Tipp:

Azimut-Einstellung = Horizontales Drehen der Antenne Elevations-Einstellung = Vertikales Kippen bzw. neigen der Antenne

13. Polarisations-Tabelle (siehe Seite 70)

Tipp:

Polarisations-Einstellung = Horizontales Kippen bzw. Neigen der Antenne

Planar antenna

BAS 65

20010032

Features
