Tipo di prodotto	Antenna satellitare piatta
Marca	Kathrein
Modello	BAS 65
Riferimento	20010032
Dimensioni (senza supporto)	500 x 500 x 121 mm
Peso (imballaggio)	8,2 kg
Gamma di frequenze	10,70-12,75 GHz
Fattore di rumore del LNB	Tip. 0,8 dB
Guadagno	>50 dB
Tipo di LNB	Twin-LNB integrato, 2 uscite commutabili
Regolazione dell'elevazione (montaggio muro/palo)	0° - 57° (muro/palo), 32° - 90° (suolo)
Regolazione dell'azimut	±65° (muro), 360° (palo)
Alimentazione elettrica	Tramite cavo di discesa (11,5-14 V verticale, 16-19 V orizzontale)
Consumo massimo	250 mA
Funzioni principali	Ricezione di programmi TV e radio analogici e digitali, segnali satellitari
Manutenzione	Nessuna manutenzione necessaria; pulizia con acqua chiara o con un detergente domestico
Sicurezza	Non montare sotto una linea elettrica; messa a terra secondo EN 50083-1; non aprire l'antenna
Ricambi e riparabilità	Contattare il SAV (ESC Electronic Service Chiemgau GmbH); non aprire da soli
Informazioni generali	Antenna domestica, utilizzo fisso, altezza max. 20 m dal suolo

Domande frequenti - BAS 65 KATHREIN

Come installare l'antenna satellitare BAS 65?

L'installazione comprende la scelta del luogo (vista libera verso sud), il fissaggio del supporto (muro, palo o suolo), la regolazione dell'elevazione e dell'azimut, e infine il collegamento dei cavi. Consultare il manuale di istruzioni per i passaggi dettagliati.

Come regolare l'elevazione e l'azimut?

L'elevazione è regolata con le due viti sul supporto (scala): allentare, regolare l'angolo secondo la tabella delle elevazioni, quindi serrare a 6-7 Nm. L'azimut si regola ruotando l'antenna orizzontalmente. Utilizzare un ricevitore satellitare o un misuratore di segnale per ottimizzare il segnale.

Perché non c'è segnale?

Cause possibili: ostacolo tra l'antenna e il satellite, televisore o ricevitore difettoso, cavo allentato. Verificare la vista libera e i collegamenti. Se il problema persiste, contattare un professionista o il SAV.

Come pulire l'antenna?

Utilizzare acqua chiara, eventualmente con un detergente domestico. Non usare mai pulitore a vapore, alta pressione o solventi (acetone, benzina). L'antenna non richiede nessuna manutenzione particolare.

Posso montare l'antenna sul tetto?

Sì, ma si consiglia di installarla in giardino o su una facciata per evitare i pericoli del lavoro in altezza. Rispettare le istruzioni di sicurezza: distanza di almeno 1 m dalle linee elettriche, altezza max. 20 m, e messa a terra conforme.

Che tipo di cavo utilizzare?

Utilizzare un cavo coassiale adatto, ad es. Kathrein LCD 99 (diametro guaina 6,8 mm). Se la guaina è diversa, scegliere connettori F appropriati. Collegare i cavi alle uscite del LNB rispettando le polarità.

Come collegare l'antenna al ricevitore satellitare?

Collegare l'uscita del LNB all'ingresso 'IF-Input' del ricevitore satellitare. Collegare il ricevitore al televisore tramite cavo audio/video. Selezionare la sorgente AV sul televisore. Per le impostazioni, consultare il manuale del ricevitore.

Cosa fare in caso di immagine di scarsa qualità?

Verificare se non c'è un ostacolo parziale (alberi, edifici). Rimuovere neve o ghiaccio. Assicurarsi che i cavi siano ben serrati. Ottimizzare l'orientamento dell'antenna (azimut ed elevazione). Se il difetto persiste, contattare un professionista.

L'antenna deve essere messa a terra?

Sì, secondo la norma EN 50083-1. La messa a terra è necessaria per la protezione contro fulmini e cariche statiche. Utilizzare un conduttore di sezione minima (16 mm² rame) e far eseguire i lavori da un elettricista qualificato.

Dove trovare le tabelle di azimut ed elevazione?

Le tabelle si trovano alle pagine 66-69 del manuale. Indicano gli angoli per diversi satelliti e località. Consultare anche la tabella di polarizzazione a pagina 70. Queste regolazioni sono essenziali per una ricezione ottimale.

MANUALE UTENTE BAS 65 KATHREIN

Per la ricezione di programmi teilevisi e radiofonici analogi e digitali e di altri segnali satellite
Campo di frequenza: 10,70-12,75 GHz
Per applicazione stazionaria
Con LNB twin integrato

2uscite commutabili
Per il montaggio a parete, sultralicci, bracci e superfici ci piane
Alimentazione elettrica mediante cavo di discesa

Dati tecnici

Tipo BAS 65
Codice n. 20010032

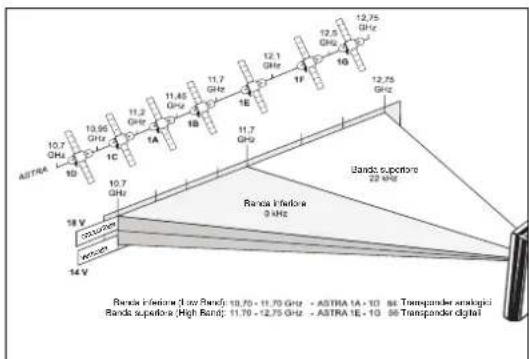

Campo di ricezione GHz Commutabile: 10,70-11,70 (0 kHz); 11,70-12,75 (22 kHz)
Polarizzazione Commutabile: verticale (14 V); orizzontale (18 V)
Livello di fruscio LNB dB Tip. 0,8
Amplifi cazione dB	>50
Semilarghezza 1)	°	< 3
LNB		2 uscite commutabili
Frequenza di uscita	MHz	950-1950/1100-2150
Frequenza oscillatore (L.O.)	GHz	9,75/10,6
Qualità (G/T) a 11,3/12,5 GHz	dB/K	13,3/13,7
Tensione di alimentazione LNB	V	vertecile: 11,5-14,0; orizzontale: 16,0-19,0
Corrente assorbita max.	mA	250
Carico vento 2)	N	240
Campo di serraggio della fascetta del tralicchio	mm	42-50
Campo di regolazione elevazione	°	0-57 montaggio su parete/tralicchio32-90 montaggio a terra
Campo di regolazione azimuth	°	± 65 (montaggio a parete)360 (montaggio su tralicchio)
Misure	mm	500 x 500 x 121 (senza supporto)
Unità d'imballaggio/peso	pz./kg	1/8,2

1:Al centro banda
2 Con una pressione dinamica di 800 N/m² conformmente alla norma EN 60728-11

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, pensi in maniera appropriata conformmente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche e elettroniche.

Quando que lo apparechio non servirà più, portarlo presso uno degli apposti centri di raccolta locali.

1. Uso previsto (tipodi impiego)

L'antenna piatta BAS 65 è idonea esclusivamente per la ricezione di segnali satellite nel Campo di frequenza analogico e digitale è deve essere impiegata soltanto come antenna domestica* ad uso privato. L'antenna piatta BAS 65 è concepita solo per applicazioni stazionarie è più essere montata a un'altezza max. di 20 metri dal suolo.

Qualsiasi altri utilizzato comporta la perdita della garanzia legale o commerciale.

L'antenna è conforme ai requisiti della norma EN 50083-1 (che disciplina in linea generale l'utilizzo dell'antenna piatta BAS 65).

• Per antenna domestica si intende un'antenna con massimo 6 metri di lunghezza libera del tralicchio e una copbia di serraggio massima di 1650 Nm (vedere anche DIN 4131).

I seguenti casi comportano l'impossibilità di rivaliersi sul produttore per eventuali diritti di garanzia e rivendicazioni di responsabilità:

Montaggio improprio
- Utilizzato di materiale di fissaggio diverso da quello indicato il quale non può garantire la sicurezza meccanica dell'impliano dell'antenna
- Uso non consentito, come ad es. uso dell'antenna piatta come piano di appoggio
Modifiche costruttive o interveni alle componenti e agli elementi di fissaggio del set che compromettono la sicurezza meccanica e funzionale
- Apertura impropriaria o forzata delle componenti
- Utilizzato di detergenti contenenti solventi come acetone, diluente al nitro, benzina e simili
- Mancata osservanza di altre avventenze di montaggio e sicurezza contente nel manuale

2. Contenuto della confezione (fi g. A)

L'antenna piatta BAS 65iene fornita premontata alla fabbrica. Fanno eccezione le componenti incluse nella confezione e illustrate nel disegno in basso.

3. Dimensioni (in mm) e possibilità di montaggio

3.1 Montaggio su parete (vedere 5.3)

3.2 Montaggio su traliccio (vedere 5.4)

3.3 Montaggio a terra (vedere 5.5)

4. Note importanti

Prima di montare, collegare o utilizzato l'antenna piatta, atteneri assolutamente a quanto riportato nelle presenti istruzioni d'uso.

Attenzione:

In caso di mancata osservanza di queste istruzioni:

• Posso n o ficars dann allantenna o al luogo di installatione a seguito di erori di montaggio o di collegamento, della modifica di componenti o dell'impieg di componenti differenti
• Posso nco scaturire pericoli per la salute, la vita e a danno di terzi a causa di un cattivo funzionamento
• Il produttore declina ogni responsabilità per malfunzionamenti e danni riconducibili alle cause di cui sopra

Mantenere sempre un comportamento responsable èsso se stessi e gli altri durante gli interventi all'impianto dell'antenna.

Suggerimento: Conservare con cura il presente manuale per future consultagioni e cederlo al nuovo proprietario in caso di vendita dell'antenna.

Suggerimento: Regolazione Azimuth = rotazione orizzontale dell'antenna Impostazione dell'elevazione = ribaltamento o inclinazione verticale dell'antenna Regolazione della polarizzazione = ribaltamento o inclinazione orizzontale dell'antenna

5. Montaggio

5.1 Scelta del luogo di installatione

Pericolo!

• Non montare mai le antennne sotto le linee aeree. É possibile che le distanze minime richieste non vengano raggiunte. Ai lati mantenere una distance di almeno 1 m da tutte le altre apparecchiature elettriche! Il contatto tra parti dell'antenna e l'apparecchiatura elettrica può causare la morte!
  Non montare mai le antennes su edifici che hanno copertura del fatto facilemente inflammabili (paglia, canne o materiali simili. In caso di sovratensioni atmosalferiche (carica statica) e scarica di fulmine sussiste il pericolo di incendio.

Il corretto luogo di montaggio è fondamentale per la sicurezza strutturale dell'antenna piatta e il funzionamento ottimale. Rispettare le seguenti istruzioni:

a) Visuale libera al satellite

Per una ricezione perfetta, è necessario garantire una visuale libera versuso sud (±20°).

Per alcuni satelliti (ad es. TÜRKSAT 1C, HISPASAT) la separazione angolare alla direzione sud (Azimut) è maggiore di ± 20^ .

L'angolo di elevazione rispetto alla posizione orizzontale (elevazione) deve essere di circa 30^ .

Per visuale libera al satellite si intende che non devono frapporsi ostacoli tra l'antenna piatta e il satellite (ad es.alberi, edifi ci, balconi, sporgenze dal fatto, ecc.).

Ostacoli del genere possono compromettere la ricezione provocando finanzihe un guasto totale.

b) Installazione in sicurezza

Contrariamente alle antennae ad asta, per l'antenna piatta - come per quasi tutte le antennne satellitari - non è importante l'altezza di montaggio dal suolo ma la visuale libera verso il satellite. Pertanto un luogo ideale per l'installazione cui possere sono il giardino di casa, la terrazza, il balcone, la facciata o il garage.

Se possibie, l'antenna piatta non deve essere collocata necessariamente sul fatto. In quello modo si facilita il lavoro di montaggio riducendo anche i rischi legati all'intervento sul fatto.

5.2 Norme di sicurezza per il montaggio del supporto e dell'antenna

Attenzione!

Il montaggio dell'antenna piatta cui lo comportare rischi per la salute e la vita!

Rispettare pertanto le seguenti indicazioni:

• Le fas di montaggio qui describes richiedono una buona manualità nonché la conoscenza di come reagisce il materiale all'azione del vento e delle intemperie. In mancanza dei presuppostianzi detti, fare eseguire l'intervento a un technician.

• Per il montaggio a parete: prima di trapanare assicurarsi che nella parete non passino cavi elettrici. Pericolodi scossa elettrica!
  L'accesso ai tutti o in zone a rischio di caduta deve avvenire solo dopo ave indossato una regolare imbracatura di sicurezza.
• Accertarsi che il fatto sa in grado di sostenere il peso corporeo. Non attraversare mai superfici fragili o instabili! Indossare calzature ben allacciate e antiscivolo!
• Scale o attrezzature per salire devono essere in perfette condizioni.
• Qualora sussista il rischio di caduta dei componenti sui passanti, transennare la zona di lavoro o di pericolo!
• Fare attentzione alle linee aree! Il contatto può provocare la morte!
• Non effettuare mai interventi sull'impiano dell'antenna in presenza di temporali - grave pericolo di morte!

5.3 Montaggio a parete

5.3.1 Fissaggio del supporto di montaggio alla parete

Prima di fissare il supporto di montaggio per l'antenna accertarsi che il luogo di installatione scelto sua sufficientemente resistente da sorreggere l'antenna. Fissare quando alla parete il supporto di montaggio per l'antenna fornito in dotazione utilizzato elementi di fissaggio adatti, ad es. 4 viti 6 mm e tasselli (non inclusi nella fornitura).

Controllare che la dicitura «THIS SIDE UP» sul supporto di montaggio via rivolta versuso l'alto.

Dopo aveo installato il supporto, passare al punto «Fissaggio dell'antenna al supporto di montaggio in caso di montaggio su trallicchio o parete» delle presenti istruzioni d'uso.

Dicitura «THIS SIDE UP»

Satellite

5.3.2 Impostazione dell'evolvazione per il montaggio a parete

L'impostazione dell'élevazione dell'antenna deve essere stabilita prima del montaggio (scal e viti sono facilemente visibili/raggiungibili). Effettuare l'impostazione dell'antenna come indicate di seguito in base alla tabella delle elevazioni riportata in fondo alle presenti istruzioni d'uso.

1. Allentare le due viti sul supporto utilizzato la chiave esagonale in dotazione (vedere fi gura a destra)
2. Impostare nell'antenna il valore di elevazione corretto (vedere tabella in fondo alle presenti istruzioni d'uso). Tenere presente che i gradi indicate nella Scala devono trovarsi in corrispondenza della tacco incisa sul supporto (vedere particolare a destra)
3. Stringere manually le due viti afferrando la chiave alla parte corta.
4. Prendere la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro. La coppia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

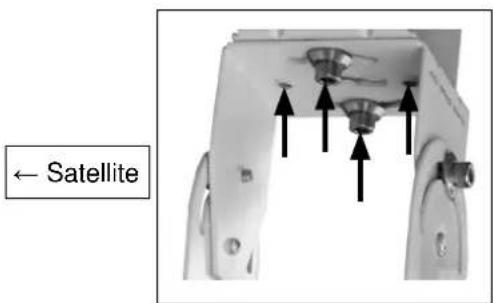

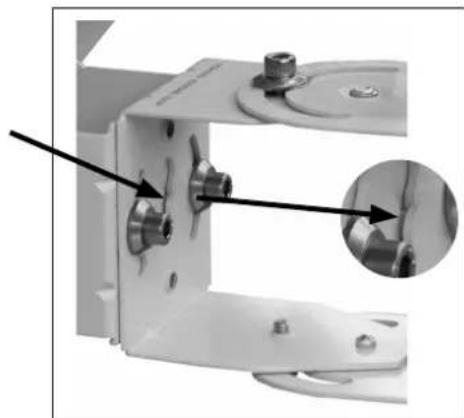

5.3.3 Fissaggio dell'antenna al supporto di montaggio considerando il valore di polarizzazione richiesto per il montaggio su parete

1. Prendere l'antenna con l'élevazione più impostata e inclare il bullone centrale sul supporto dell'antenna dentro l'apposita aperture (buco della chiave) al centro del supporto di montaggio. Spingere l'antenna verso il basso fino a posizionare il bullone centrale nel restringimento e bloccareosi la fuoriuscita dell'antenna.
2. In fase di montaggio dell'antenna fare attenzione alla regolazione della polarizzazione da stabilire in base al punto 5.6 e ruotare il supporto dell'antenna per i gradi necessari. Rispettare il senso di direzione (rispetto alla direzione del satellite «+» verso destra e «-» verso sinistra). La Scala per la regolazione della polarizzazione si trova sulla parte anteriore nella superficie piana del supporto di montaggio dove è avvitata l'antenna al supporto (vedere disegno in basso a destra).
3. Fissare ora l'antenna al supporto con le quattro viti in dotazione (vedere fi gura in alto a destra). Infilare le due viti nei fori longitudinali arcuati fino alla filettatura del controelemento e stringere manualmente.
4. Con le altre due viti procedere alla parte opposa nelle stesso modo.
5. Per stringere le viti utilizzare la brugola in dotazione. Stringere leggermente le viti afferrando la chiave alla parteorta.
6. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro.

La coppia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

Passare al punto 6 delle istruzioni d'uso.

Agganciamento dell'antenna

Regolazione della polarizzazione

5.4 Montaggio su traliccio

5.4.1 Fissaggio del supporto di montaggio a un tralicchio o di un supporto da parete

Raccomandazione per gli accessori:

Nella scelta del portantenna tenere presenti i requisiti come da punto 5.4.1 (vedere sotto). Ad es. soddisfano quosti requisiti i supporti da parete Kathrein ZAS 61, ZAS 62 e ZAS 63, i tralicci Kathrein ZAS 05 e ZAS 06 e i技术支持 puntone ZAS 40 e ZAS 41.

Requisiti per i portantenna (tralicci)

• Utilizzare solo tralicci o supporti appositamente idonei come portantenna.
  Spesso sistemi di fissaggio di altri tipo non resistono all'azione del vento eagli agenti atmosalferici.
• Scegliere tubi con diametro compreso tra 42 e 50 mm e pareti spesse almeno 2 mm.
• Se il traliccio viene montato sul fatto, è importante che venga bloccato per almeno un sesto della lunghezza libera. Attenzione a non superare la coppi di serraggio consentita del traliccio.
• Montare quindi l'antenna al traliccio nella posizione più Bassa possibile. Questa indicazione è importante soprattutto se il traliccio sostieneanchealtre antenne.Se necessario,la coppiadisi serraggiodeveseessereverificata matematicamenteocalcolatada un technician in base alla norma EN 0855-1. Il disegno a destraillustra un esempio di montaggio come descripto nella normaEN 0855-1.

• Durante il montaggio del tralicchio dell'antenna fare attenzione alla posizione che deve essere verticale. In caso contrario, l'allineamento dell'antenna ai satelliti potrebbe essere difficoltàtosa.

Suggerimento: Se il supporto di montaggio viene fi ssato al traliccio, tenere presente la regolazione azimut richiesta per l'antenna (vedere tabella elevazioni/azimut in fondo alle presenti istruzioni d'uso); in quello modo l'antenna dovrè essere allineata in orizzontale solo di uno scarto minimo.

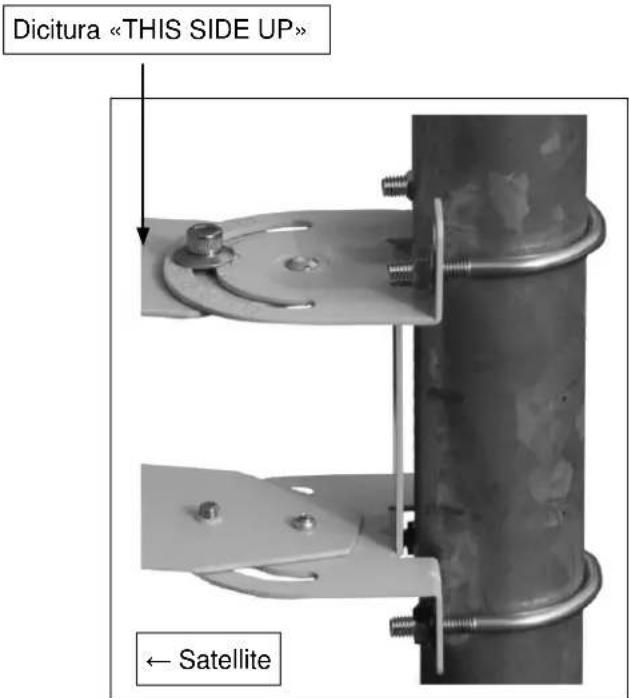

Fissare quindi il supporto di montaggio al tralicchio (come nella fi gura a destra) tramite le due staffe filettate in dotazione.

Controllare che la dicitura «THIS SIDE UP» sul supporto di montaggio sua rivolta verso l'alto.

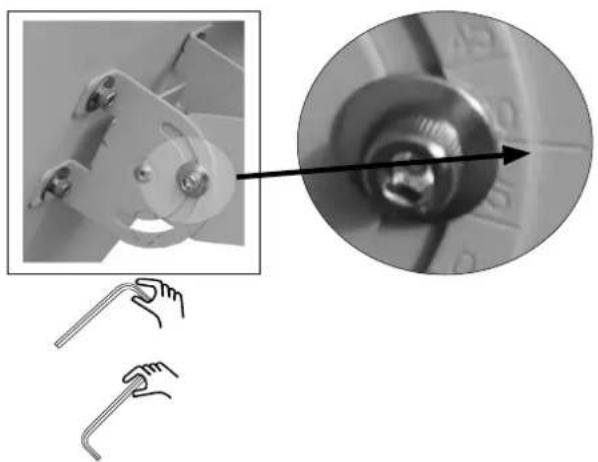

5.4.2 Impostazione dell'élevazione per il montaggio su traliccio

L'impostazione dell'élevazione dell'antenna deve essere stabilita prima del montaggio (scal e viti sono migliormente visibili/raggiungibili). Effettuare l'impostazione dell'antenna come indicate di seguito in base alla tabella delle elevazioni riportata in fondo alle presenti istruzioni d'uso.

1. Allentare le due viti sul supporto utilizzando la chiave esagonale in dotazione (vedere fi gura a destra)
2. Impostare nell'antenna il valore di elevazione corretto (vedere tabella in fondo alle presenti istruzioni d'uso). Tenere presente che i gradi indicate nella Scala devono trovarsi in corrispondenza della tacco incisa sul supporto (vedere particolare a destra)
3. Stringere manually le due viti afferrando la chiave alla parteorta.
4. Prendere la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro. La coppia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

5.4.3 Fissaggio dell'antenna al supporto di montaggio considerando il valore di polarizzazione richiesto per il montaggio su tralicchio

1. Prendere l'antenna con l'élevazione più impostata e infi lare il bullone centrale sul supporto dell'antenna dentro l'apposita aperture (buco della chiave) al centro del supporto di montaggio. Spingere l'antenna verso il basso fi no a posizionare il bullone centrale nel restringimento e bloccareosi la fuoriuscita dell'antenna (vedere fi gura a destra).

1. In fase di montaggio dell'antenna fare attenzione alla regolazione della polarizzazione da stabilire in base al punto 5.6 e ruotare il supporto dell'antenna per i gradi necessari. Rispettare il senso di direzione (rispetto alla direzione del satellite «+» verso destra e «-» verso sinistra). La Scala per la regolazione della polarizzazione si trova sulla parte anteriore nella superficie piana del supporto di montaggio dove è avvitata l'antenna al supporto (vedere disegno in basso a destra).
2. Fissare ora l'antenna al supporto con le quattro viti in dotazione (vedere fi gura in alto a destra). Intilare le due viti nei fori longitudinali arcuati fino alla fillettatura del controelemento e stringere manualmente.
3. Con le altre due viti procedere alla parte opposta dello stesso modo.
4. Per stringere le viti utilizzare la brugola in dotazione. Stringere leggermente le viti afferrando la chiave alla parteorta.
5. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro. La coppia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

Passare al punto 6 delle istruzioni d'uso.

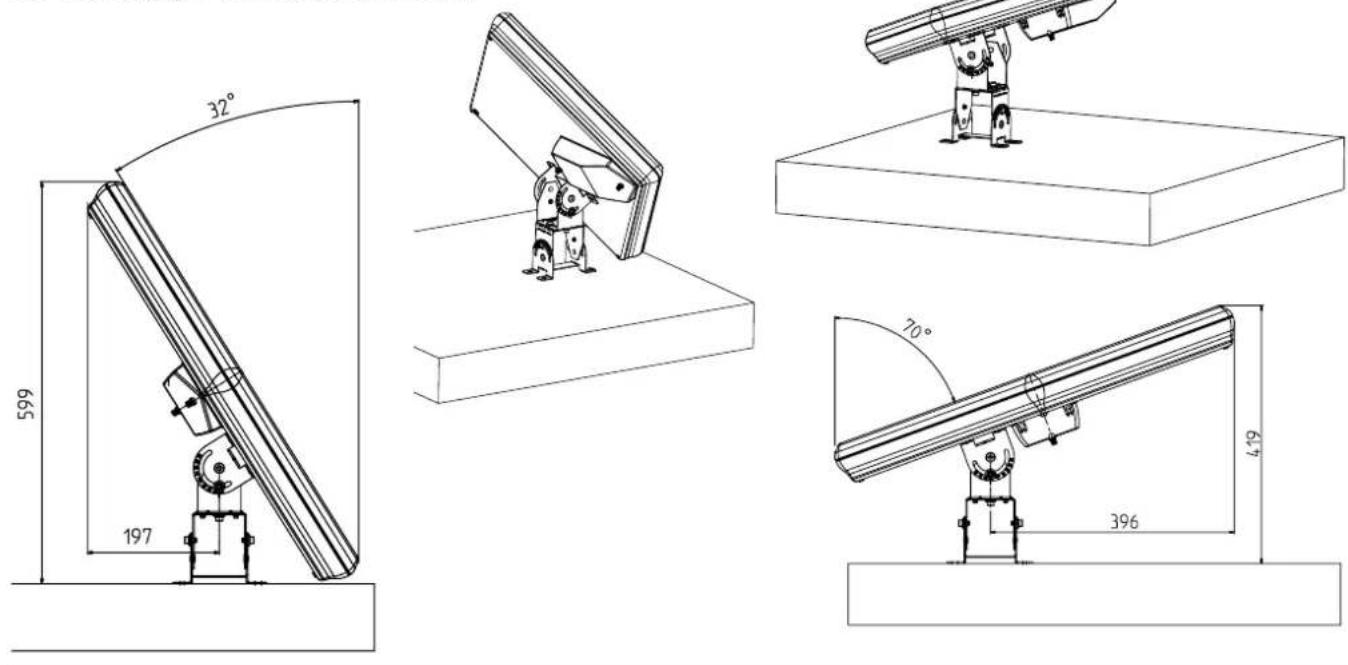

5.5 Montaggio a terra

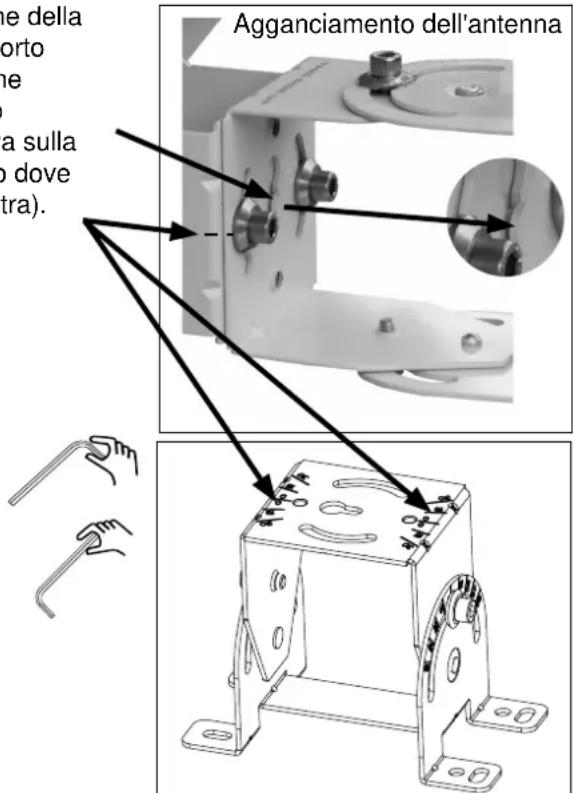

5.5.1 Fissaggio del supporto di montaggio a terra

Regolazione della polarizzazione

Suggerimento: Se il supporto di montaggio viene fissato a terra, Maintainere una distance sufficiente da un'eventuale parete dietro l'antenna per non andare a toccare la parete con l'angolo di elevazione richiesto (l'antenna, dal lato posteriori, cui sporgere al di sopra del supporto di montaggio se l'angolo di elevazione lo richiede, videere 3.3). Inoltre, in caso di installmenta a terra tenere comunique presente la regolazione azimut richiesta per l'antenna (vedere tabella elevazioni/azimut a pagg. 66-69 e il disegno in basso); in quello modo l'antenna dovrè essere allineata in orizzontale solo di uno scarto minimo.

Prima di fissare il supporto di montaggio per l'antenna accertarsi che il luogo di installatione scelto sua sufficientemente resistente da sorreggere l'antenna.

Controllare che la dicitura «THIS SIDE UP» sul supporto di montaggio sia rivolta verso il lato opposto al satellite.

Fissare quindi alla parete il supporto di montaggio per l'antenna fornito in dotazione utilizzato elementi di fi ssaggio adatti, ad es. 4 viti 6mm e tasselli (non inclusi nella fornitura).

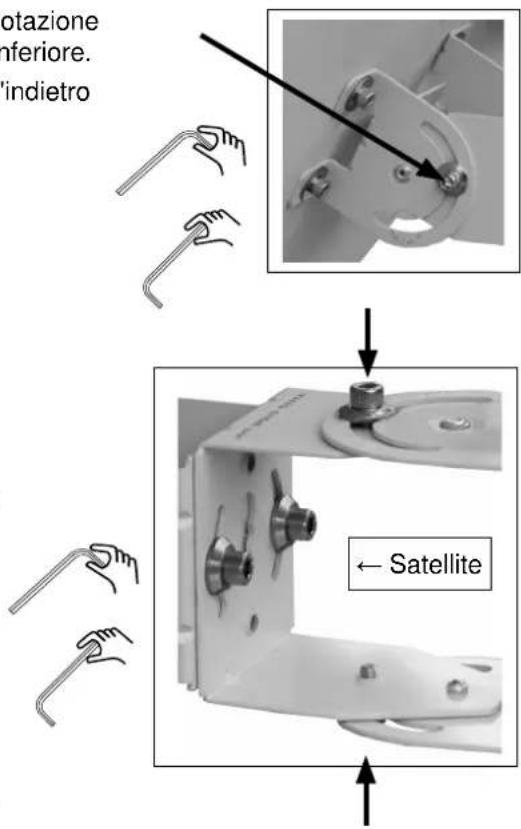

5.5.2 Regolazione della polarizzazione per il montaggio a terra

La regolazione della polarizzazione dell'antenna deve essere effettuata prima del montaggio (escludendo in questo caso il peso dell'antenna). Effettuare la regolazione, come indicate di seguito, per i gradi di regolazione per la polarizzazione determinati al punto 5.6.

Continua pagina successiva

1. Allentare le due viti sul supporto utilizzato la chiave esagonale in dotazione (vedere disegno a destra)
2. Impostare nel supporto di montaggio il valore di polarizzazione corretto (vedere 5.4) per la propria installatione. Tenere presente che i gradi indicati nella scala devono trovarsi in corrispondenza della tacco incisa sul supporto (rispetto alla direzione del satellite «+» versuso destra e «-» versuso sinistra - nell'esempio a destra l'impostazione è di -15°)
3. Stringere manualmente le due viti afferrando la chiave alla parte corta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro.

La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

5.5.3 Impostazione dell'elevazione per il montaggio a terra

In caso di montaggio a terra l'élevazione non può essere impostata in base alla Scala presente sul supporto dell'antenna perchéconcepto per il montaggio su tralliccio e a parete. Per il montaggio a pavimento inclinare il supporto di montaggio di 90^ . L'impostazione dell'élevazione richiesta per il montaggio a terra si calcola nel seguente modo:

Elevazione dal suolo = 90^ - valore tabella elevazioni (vedere pagg. 66-69).

Esempio per la località di Rosenheim: Valore tabella elevazioni 35^ => elevazione dal suolo = 90^ - 35^ = 55^

valore da impostare

1. Allentare le due viti sul supporto utilizzato la chiave esagonale in dotazione (vedere fi gura a destra)
2. Impostare sul supporto dell'antenna il valore di elevazione dal suolo calcolo.
3. Stringere manualmente le due viti afferrando la chiave alla parte corta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro.

La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

5.5.4 Fissaggio dell'antenna al supporto di montaggio in caso di montaggio a terra

1. Prendere l'antenna e inflare il bullone centrale sul supporto dell'antenna dentro l'apposita aperture (buco della chiave) al centro del supporto di montaggio. Tirare in avanti l'antenna verso il satellite finché il bullone centrale viene a trovarsi nel restringimento e l'antenna non può ribaltarsi.
2. Fissare ora l'antenna al supporto con le quattro viti in dotazione (vedere figura in basso). Infilare le due viti nei fori longitudinali arcuati fino alla filettatura del controelemento e stringere manualemente. Verificare che I'angolo sua a 0^
3. Con le autres due viti procedere alla parte opposa nella stesso modo.
4. Per stringere le viti utilizzare la brugola in dotazione. Stringere leggermente le viti afferrando la chiave alla parteorta.
5. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro.

La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

Passare al punto 6 delle istruzioni d'uso.

Livello di regolazione azimuth

5.6 Determinazione della regolazione della polarizzazione richiesta

I segnali satellitari vengono trasmessi in una certa direzione, cioe sono «polarizzati».

L'antenna piatta BAS 65 è idonea per la riscione di segnali polarizzati lineari (orizzontali e verticali). Per una riscione ottimale dell'antenna, è necessario che l'allineamento venga effettuato in base alla collocazione geografica rispetto questa polarizzazione se l'antenna viene eventualmente fissata al supporto di montaggio. Se per la propria collocazione è necessaria un'altra regolazione diversa da 0^ , consultare la tabella al punto 13 di pagna 70 delle presenti struzioni d'uso. InQLa esentualita, rispettare la polarizzazione in caso di fissaggio dell'antenna al supporto di montaggio.

6. Collegamento del/i cavo/i

1. Preparare i cavi ad es. LCD 99 di Kathrein (diametro guaina: 6,8 mm) in base alla fi gura a destra e svitare le spine F acclude
   Se si utilizzato cavi con diametro della guaina diverso, munirsi delle spine F idonee.

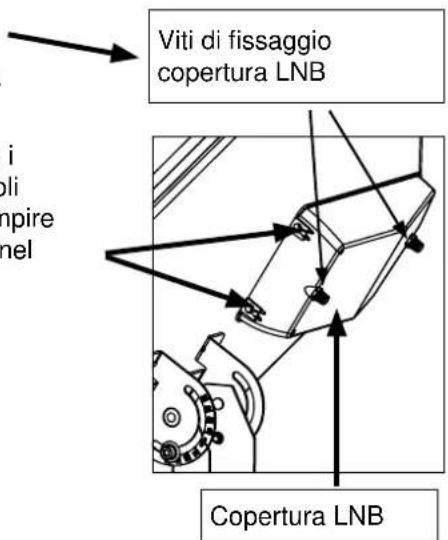

2. Allentare le due viti di fissaggio della copertura LNB sul retro dell'antenna, quindi staccare la copertura.
3. Serrare i cavi con i dadi per raccordi delle due spine F alle due uscite LNB.
4. Portare i due cavi (senza piegarli) ai lati dell'LNB in direzione dell'uscita
5. Fare uscire i due cavi dall'apposita aperture della copertura LNB. Spingere i due cavi nell'apposto pressacavo. Se i cavi dovessero essere troppo piccoli rispetto alle aperture, utilizzato i passacavi forniti come accessorio per riempire le aperture e fermare i cavi (i passacavi vengono anticorati al cavo e inflati nel pressacavo).
6. Riavvitare la copertura LNB.

7. Collegamento e regolazione del ricevitore satellitare

1. Effettuare il collegamento tra l'antenna piatta e il ricevitore satellitare.

A dato scopoutilizzare l'ingresso satellitare «input IF» sul ricevitore satellitare.

1. Collegare il teilevisore al ricevitore satellitare atraverso un cavo audio/video. Scegliere la posizione di programma «AV» sul teilevisore.
2. Se si utilizes l'uscita del modulatore del ricevitore, sintonizzare il teileisore sul canale impostato per l'uscita del ricevitore satellitare.

Memorizzare questo canale su una posizione di memoria dei programmi TV libera.

1. Per allineare l'antenna sui satelliti desiderati, impostare sul ricevitore satellitare una posizione di programma apposita (vedere anche Tabella dei programmi del ricevitore).

Per informazioni dettagliate sull'uso del ricevitore satellitare consultare il relative manuale.

8. Allineamento dell'antenna

Per i seguenti passaggi è necessario un ricevitore di misura satellitare o unhelper per guardare sullo schermo del tevisore il risultato dell'allineamento.

Se si utilizza un ricevitore di misura satellitare della serie MSK di Kathrein, occorre collegarlo all'LNB al posto del cavo dell'antenna.

Con il ricevitore di misura allineare l'antenna in base al livello massimo. Se l'allineamento avvieneattraverso lo schermo TV osservare la qualita dell'imagine.

8.1 Allineamento dell'antenna in caso di montaggio a parete e su tralliccio

8.1.1 Impostazione dell'evolutazione

1. Allentare le due viti sul supporto utilizzando la chiave esagonale in dotazione (vedere figura a destra) sorreggendo con le mani l'antenna sul lato inferiore.
2. Piegare o inclinar e'antenna con piccoli spostamenti in avanti e/o all'indietro fi no alla ricezione ottimale del segnale.
3. Stringere manualmente le due viti afferrando la chiave alla parte corta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro. La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

8.1.2 Regolazione azimuth

1. Allentare le due viti sul supporto utilizzato la chiave esagonale in dotazione (vedere fi gura a destra).
2. Ruotare lentamente l'antenna facendo piccoli spostamenti a sinistra e/o a destra fi no alla ricezione ottimale del segnale.
3. Stringere manualmente le quattro viti afferrando la chiave alla parteorta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro. La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

8.2 Allineamento dell'antenna in caso di montaggio a terra

8.2.1 Impostazione dell'evolutazione

1. Allentare le due viti sul supporto utilizzando la chiave esagonale in dotazione (vedere fi gura a destra) sorreggendo l'antenna con le mani.
2. Piegare o inclinarre l'antenna con piccoli spostamenti in avanti e/o all'indietro fi no alla ricezione ottimale del segnale.
3. Stringere manualmente le due viti afferrando la chiave nella parte corta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 fi no a 1/2 giro.

La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

8.2.2 Regolazione azimuth

1. Allentare le quattro viti sul supporto utilizzato la chiave esagonale in dotazione (vedere fi gura a destra).
2. Ruotare lentamente l'antenna facendo piccoli spostamenti a sinistra e/o a destra fi no alla ricezione ottimale del segnale.
3. Stringere manualmente le quattro viti afferrando la chiave nella parte corta.
4. Afferrare la chiave alla parte lunga e stringere le viti di circa 1/4 no a 1/2 giro.

La copbia di serraggio delle viti corrisponde a circa 6 - 7 Nm.

Con una regolazione della polarizzazione diversa da 0^ , l'angolo di elevazione viene regolato leggermente ottimizzando la regolazione azimuth. Ciò più essere compensato con ripetute correzioni dell'angolo di elevazione, comme descririto al paragrafo 8.2.1.

Dopo ave allineato e fissato l'antenna, controllare di nuovo che tutti i collegamenti a vite siano ben saldi.

Fissare il cavo dell'antenna al portantenna (ad es. con fascette serracavi) per evitare sfregamenti o danneggiamenti.

9. Messa a terra dell'antenna/parafulmini

L'antenna deve essere collegata a terra in conformità alle disposizioni VDE, EN 50083-1.

Fanno eccezione sostanto le antenne esterne

• montate a più di 2 m除去 il bordo del fatto
• e, allo stesso tempo, a meno di 1,5 m dall'edificision.

I pericoli possono scaturire non solo dai temporali (fulmini) maanche alla carica statica e dai cortocircuiti degli appearechi collegati.

Pertanto il portantenna e il conduttore esterno del cavo dell'antenna devono essere collegati in perdicolare all'impianto di protezione antifulmine dell'edificio (se l'impianto antifulmine manca, alla messa a terra dell'edificio)attraverso un fi lo di terra idoneo che sia il più corto possibile.

• Come conduttore di terra si addice un filo singolo di rame massiccio con una sezione di almeno 16mm^2 d'alluminio di 25mm^2 o d'acciaio di 50mm^2 o

installazioni domestiche di metallo, ad es. tubi di metallo passanti dell'impianto idrico e di riscaldamento parché lesezioni e la resistenza del collegamento elettrico soddisfino i requisiti del conduttore di terra.

• Conduitori di terra non adatti sono i conduttori esterni dei cavi dell'antenna, i conduttori di terra o i conduttori neutri della rete ad alta tensione.

I cavi dell'antenna e i conduttori di terra non devono essere posati in locali adibi t al deposito di materiali facilemente infiammabili (ad es. fieno o paglia) o nei quali può formarsi un'atmosfera esplosiva (ad es. gas o evapori).

Se si utilizza l'antenna piatta in impianti completi (ad es. in impianti di distribuzione), i collegamenti di terra devono inoltre essere eseguiti in maniera tale da garantire una protezione di terra ancche nel caso in cui venissero staccate o sostituite delle singole unità.

Attenzione:

• Gli interventi di messa a terra e di protezione antifulmine devono essere effettuali esclusivamente da elettriciisti quali significati opportunamente addestrati considerata lafacility di incorrere in errori!

• Non effettuare mai lavori di messa a terra e di protezione antifulmine se non si possiedono le competenze tecniche!

Le informazioni fornite nel manuale non devono essere interpretate come un invito a fare eseguire i lavori di messa a terra e di protezione antifulmine a persone inesperte sotto la propria responsabilità, ma rappresentano un'integrazione informativa per il technician incaricato!

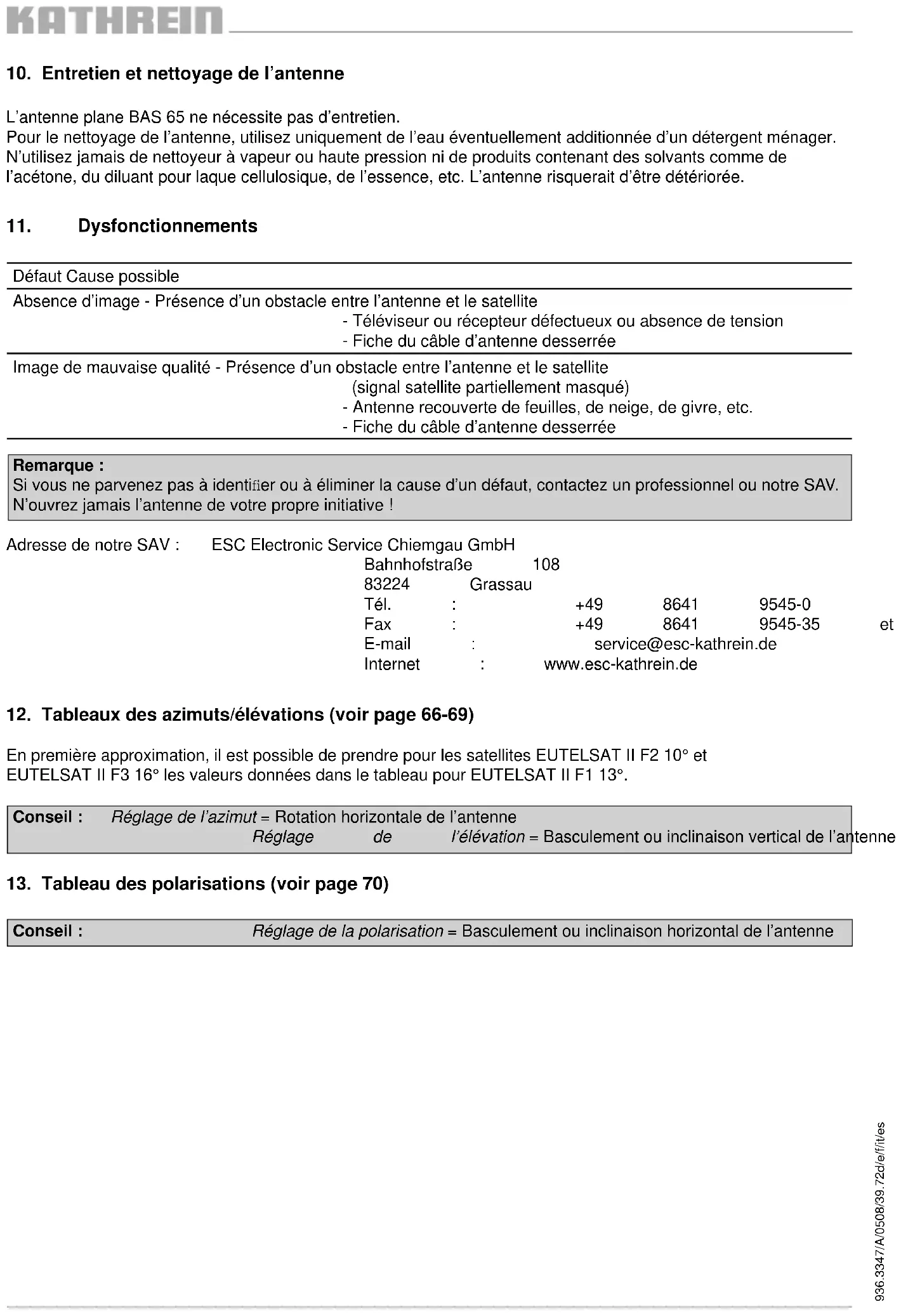

10. Manutenzione e pulizia dell'antenna

L'antenna piatta BAS 65 non richiede manutenzione.

Pulire l'antenna solo con acqua e aggiungere, se necessario, un comune detersivo per stoviglie.

Non utilizzare idropulitrici o pulitori a vapore né detergenti contenti solventi come acetone, diluente per vernice al nitro, benzina e simili. L'antenna potrebbe rovinarsi.

11. Anomalie di funzionamento

Anomalia Possibile causa

Nessuna imagine - ostacolo tra l'antenna e il satellite - teilevisore o ricevitore guasto o mancanza di tensione - spina del cavo dell'antenna lenta

Cattiva qualità dell'imagine - ostacolo tra l'antenna e il satellite (parziale zona d'ombra del segnale satellitare) - foglie, neve, ghiaccio, ecc. coprono l'antenna - spina del cavo dell'antenna lenta

Nota: Qualora non fosse possibile riconoscere ed eliminare la causa di un malfunzionamento, rivolgersi al proprioelettricista o al centro di assistenza. Non aprire in nessun caso l'antenna da soli!

L'indirizzo del centro di assistenza è: ESC Electronic Service Chiemgau GmbH Bahnhofstraße 108 83224 Grassau Tel.: [phone] Fax: [phone] e-mail [e-mail] Internet: www.esc-kathrein.de

12. Tabelle elevazioni/azimut (vedere pagg. 66-69)

Come prima approssimazione, per i satelliti EUTELSAT II F2 10^ e per EUTELSAT II F3 16^ sono essere validi i valori della tabella di EUTELSAT II F1 13^ .

Suggerimento:	Regolazione azimuth = rotazione orizzontale dell'antenna
	Impostazione	dell'elevazione = ribaltamento o inclinazione verticale dell'antenna

13. Tabella polarizzazioni (vedere pagina 70)

Suggerimento:

Regolazione della polarizzazione = ribaltamento o inclinazione orizzontale dell'antenna

Antena plana

BAS 65

20010032

\section*{Characteristicas}
