BAS 65 - Antenne satellite KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Antenne satellite KATHREIN BAS 65, diamètre 65 cm, type parabolique, gain élevé.
Utilisation	Conçue pour la réception de signaux satellites, idéale pour les zones rurales ou éloignées.
Maintenance et Réparation	Vérifier régulièrement l'alignement et l'état de la surface de l'antenne, nettoyer les débris.
Sécurité	Installer l'antenne sur un support stable, éviter les zones à risque de chute ou d'obstruction.
Informations Générales	Compatible avec divers récepteurs satellites, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - BAS 65 KATHREIN

Comment installer l'antenne satellite KATHREIN BAS 65 ?

Pour installer l'antenne KATHREIN BAS 65, commencez par choisir un emplacement dégagé, sans obstacles comme des arbres ou des bâtiments. Fixez le mât à l'aide des supports fournis, puis montez l'antenne sur le mât. Orientez-la vers le satellite désiré à l'aide d'un récepteur ou d'un appareil de mesure de signal.

Quel est le diamètre de l'antenne KATHREIN BAS 65 ?

L'antenne KATHREIN BAS 65 a un diamètre de 65 cm.

Quel type de récepteur est compatible avec l'antenne KATHREIN BAS 65 ?

L'antenne KATHREIN BAS 65 est compatible avec la plupart des récepteurs satellite standards. Assurez-vous que le récepteur prend en charge les signaux LNB et qu'il est réglé pour le satellite que vous souhaitez capter.

Comment régler l'angle d'inclinaison de l'antenne ?

L'angle d'inclinaison de l'antenne KATHREIN BAS 65 peut être réglé à l'aide des vis de fixation situées à l'arrière de l'antenne. Consultez le manuel pour les spécifications d'inclinaison en fonction de votre position géographique.

Que faire si je ne capte pas de signal ?

Si vous ne captez pas de signal, vérifiez d'abord l'orientation de votre antenne. Assurez-vous qu'elle est dirigée vers le satellite correct. Vérifiez également toutes les connexions et assurez-vous qu'il n'y a pas d'obstacles bloquant le signal. Enfin, testez votre récepteur avec une autre antenne pour vérifier son bon fonctionnement.

L'antenne KATHREIN BAS 65 est-elle résistante aux intempéries ?

Oui, l'antenne KATHREIN BAS 65 est conçue pour résister aux intempéries. Elle est fabriquée à partir de matériaux robustes qui protègent contre la corrosion et les conditions climatiques défavorables.

Puis-je utiliser l'antenne KATHREIN BAS 65 pour la télévision HD ?

Oui, l'antenne KATHREIN BAS 65 est compatible avec les signaux de télévision HD, à condition que votre récepteur soit également compatible avec la télévision HD.

Quelle est la garantie de l'antenne KATHREIN BAS 65 ?

La garantie de l'antenne KATHREIN BAS 65 est généralement de 2 ans, mais cela peut varier selon le distributeur. Vérifiez les détails de la garantie lors de l'achat.

Où puis-je trouver des pièces de rechange pour l'antenne KATHREIN BAS 65 ?

Les pièces de rechange pour l'antenne KATHREIN BAS 65 peuvent être trouvées auprès de revendeurs agréés de KATHREIN ou sur des sites de vente en ligne spécialisés dans les accessoires pour antennes satellites.

MODE D'EMPLOI BAS 65 KATHREIN

Antenne plane pour application fi xe Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d’équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu’il sera hors d’usage, à un point de collecte offi ciel spécialement prévu à cet effet. Caractéristiques techniques Type BAS 65 Référence 20010032Plage de réception GHz Commutable : 10,70-11,70 (0 kHz) ; 11,70-12,75 (22 kHz)Polarisation Commutable : verticale (14 V) ; horizontale (18 V)Facteur de bruit du LNB dB Typ. 0,8Gain dB > 50Largeur de valeur moyenne ¹ °< 3LNB 2 sorties commutablesFréquence de sortie MHz 950-1950/1100-2150Fréquence d'oscillateur (L.O.) GHz 9,75/10,6Qualité (G/T) à 11,3/12,5 GHz dB/K 13,3/13,7 Tension d’alimentation du LNB V verticale : 11,5-14,0 ; horizontale : 16,0-19,0 Consommation de courant max. mA 250Charge due au vent ² N 240Plage de serrage du collier pour mât mm 42-50Plage de réglage de l’élévation °0-57 montage sur mur/mât32-90 montage au solPlage de réglage de l’azimut °± 65 (montage sur mur)360 (montage sur mât)Dimensions mm 500 x 500 x 121 (sans support)Unité d’emballage/poids u./kg 1/8,2 Antenne plane BAS 65 20010032

Avec une pression dynamique de 800 N/m² suivant EN 60728-11

Peut être montée sur un mur, un mât, un bras et sur une surface plane

Alimentation électrique par le câble de descente Caractéristiques

Pour la réception de programmes TV et radio analogiques et numériques et autres signaux satellites

Plage de fréquences : 10,70-12,75 GHz

Avec Twin-LNB intégré936.3347/A/0508/28.72d/e/f/it/es

1. Utilisation conforme

L'antenne plane BAS 65 est destinée exclusivement à la réception de signaux satellites dans les plages de fréquences analogique et numérique et ne doit être utilisée que comme antenne domestique*

en milieu privé. L'antenne plane BAS 65 est prévue uniquement pour une utilisation fi xe et ne doit pas être montée à une hauteur de plus de 20 mètres au-dessus du sol maximum. Toute autre utilisation entraîne l’annulation de la garantie. L'antenne remplit les exigences de la norme EN 50083-1 (généralement applicable à l'utilisation de l'antenne plane BAS 65).

Est considérée comme antenne domestique une antenne dont la longueur libre du mât est de 6 m au maximum et le couple de serrage de 1650 Nm au maximum (voir également DIN 4131). Les situations suivantes entraînent la perte de la garantie et des droits de responsabilité de la part du fabricant :

• Montage non conforme aux prescriptions

• Utilisation de matériel de fi xation non présenté ici et pouvant nuire à la sécurité mécanique de l'installation d'antenne

• Utilisation non conforme aux prescriptions, par ex. utilisation de l’antenne plane comme support

• Modifi cations structurelles ou interventions sur les composants et les accessoires de fi xation du kit pouvant nuire à la sécurité mécanique et fonctionnelle de l'installation

• Ouverture par la force ou non conforme aux prescriptions des composants

• Utilisation de nettoyants contenant des solvants tels que l’acétone, le diluant pour laque cellulosique, l’essence, etc.

• Non respect des autres consignes de montage et de sécurité de cette notice

2. Fournitures (fi g. A)

L'antenne plane BAS 65 est livrée préassemblée, à l'exception des pièces jointes représentées sur la fi gure ci- dessous. Arceaux fi letés (2 x) et écrous (4 x) pour le montage sur un mât de Ø 42-50 mm Clé pour le serrage des vis fournies Connecteurs F pour montage sur le/les câble/s d'antenne Support de montage sur un mur, un mât et au sol Vis (4 x) de fi xation de l'antenne au support de montage Passe-câbles936.3347/A/0508/29.72d/e/f/it/es

3. Dimensions (en mm) et possibilités de montage

3.2 Montage sur un mât (voir 5.4)

3.1 Montage sur un mur (voir 5.3)

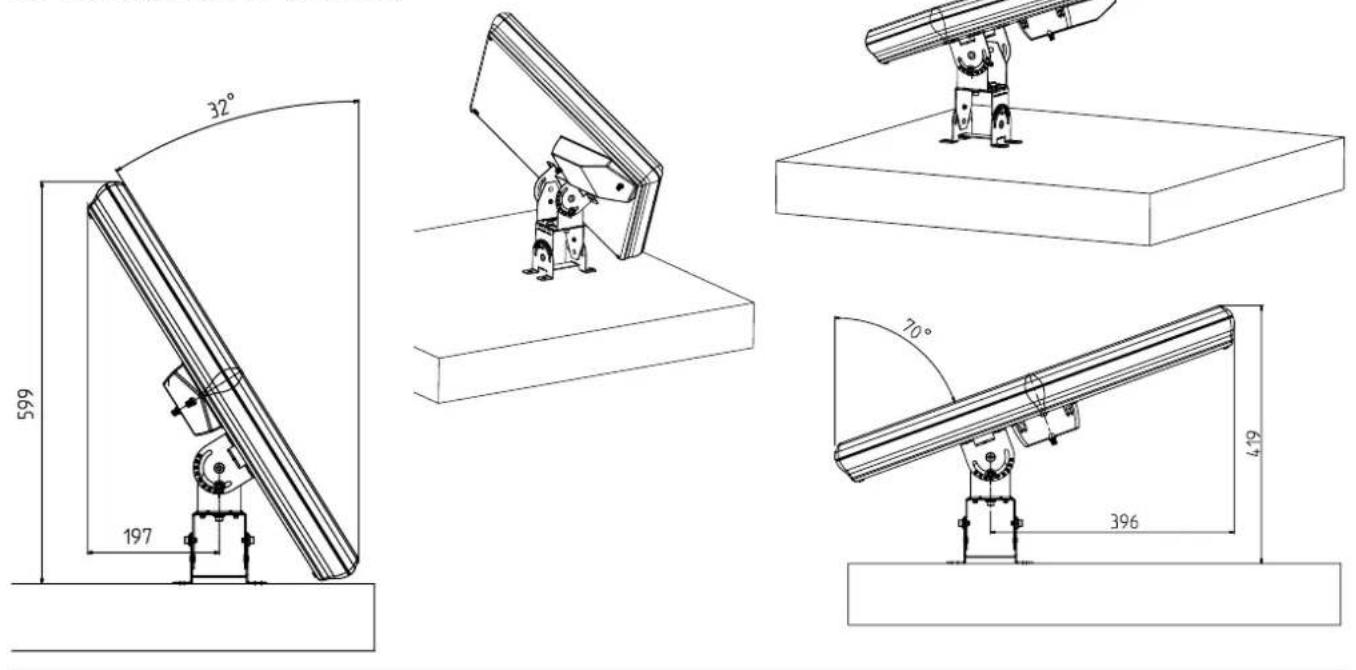

3.3 Montage au sol (voir 5.5)

Exemple élévation 58°936.3347/A/0508/30.72d/e/f/it/es Danger !

• Ne montez jamais l’antenne sous une ligne électrique aérienne. Les distances minimales requises risqueraient de ne pas être respectées. Observez une distance minimale d’1 m par rapport à tous autres équipements électriques ! Il y a danger de mort en cas de contact entre vous ou l’antenne et l’équipement électrique !

• Ne montez jamais une antenne sur un bâtiment dont la couverture est facilement infl ammable (paille, jonc, etc.). Il y a danger d’incendie en cas de surtensions atmosphériques (charges statiques) et de foudre.

4. Remarques importantes

Avant de monter, de raccorder ou d’utiliser l’antenne plane, lisez impérativement les remarques et consignes dans la présente notice. Conseil : Conservez soigneusement la notice pour pouvoir vous y référer si vous avez des questions par la suite et remettez-la au nouveau propriétaire en cas de revente de l’antenne.

Le choix du bon emplacement de montage est déterminant pour la sûreté du montage de votre antenne plane et pour son bon fonctionnement. Observez les indications suivantes : a) Vue dégagée sur le satellite Pour une parfaite réception, la vue doit être dégagée en direction du sud (± 20°). Pour certains satellites (par ex. TÜRKSAT 1C, HISPASAT), l’écart angulaire par rapport au sud (azimut) est de plus de ± 20°. L’angle d’élévation par rapport à l’horizontale doit être d’env. 30°. Vue dégagée sur le satellite signifi e qu’aucun obstacle (par ex. des arbres, bâtiments, balcons, auvents, etc.) ne doit se trouver entre l’antenne plane et le satellite. De tels obstacles peuvent gêner la réception, voire la rendre impossible. b) Montage sûr Contrairement à une antenne tige, la hauteur de montage de votre antenne plane au-dessus du sol n’est pas déterminante, tout comme pour les antennes satellites en général. Mais une vue dégagée sur le satellite est indispensable. Le montage peut donc également être effectué au jardin, sur une terrasse, un balcon, une façade ou un garage. Si possible, évitez par conséquent de monter l’antenne plane sur le toit. Le travail en sera facilité et les dangers liés aux travaux de montage sur le toit seront évités.

Si vous n’observez pas les consignes :

• Des erreurs de montage ou de branchement, des modifi cations des composants ou l’utilisation d’autres composants peuvent occasionner des dommages à l’antenne ou à l’emplacement de montage

• Des comportements incorrects peuvent occasionner des dangers pour votre santé ou celle de tiers, voire un danger de mort

• Le fabricant dégage sa responsabilité pour les dysfonctionnements et les dommages consécutifs Soyez responsable vis à vis de vous-même et des autres lors des travaux sur une installation d’antenne.

5.1 Choix du lieu de montage

Conseil : Réglage de l’azimut = Rotation horizontale de l’antenne Réglage de l’élévation = Basculement vertical ou inclinaison de l’antenne Réglage de la polarisation = Basculement horizontal ou inclinaison de l’antenne936.3347/A/0508/31.72d/e/f/it/es Avertissement !

• Danger de blessure et de mort lors du montage de l’antenne plane ! Observez par conséquent les indications suivantes :

• Les opérations de montage décrites nécessitent de bonnes aptitudes manuelles et connaissances du comportement du matériel exposé au vent et aux intempéries. Par conséquent, confi ez les travaux à un professionnel si vous ne remplissez pas les conditions requises.

• En cas de montage sur un mur : avant de percer les trous, assurez-vous qu’aucun câble électrique ne passe à l’intérieur du mur. Il y a danger de mort par électrocution !

• N'accédez au toit ou aux endroits présentant des risques de chute qu'équipé d'une sangle de sécurité correctement mise en place !

• Assurez-vous que le toit peut supporter votre poids. Ne marchez jamais sur des surfaces fragiles ou instables ! Portez des chaussures renforcées antidérapantes !

• Les échelles et autres doivent être en parfait état.

• Si des passants risquent d’être mis en danger par la chute d’objets, interdisez l’accès à la zone de travail et/ou de danger !

• Attention aux lignes électriques aériennes ! Danger de mort en cas de contact !

• Ne travaillez jamais sur une installation d’antenne pendant un orage - danger de mort !

5.2 Consignes de sécurité pour le montage du support et de l'antenne

5.3 Montage sur un mur

5.3.1 Fixation du support de montage à un mur

Avant la fi xation du support de montage de l’antenne, assurez-vous que le lieu de montage choisi offre une solidité suffi sante pour la fi xation de l’antenne. Fixez ensuite le support de montage fourni au mur avec du matériel de fi xation approprié, par ex. 4 vis Ø 6 mm et chevilles (non fournies). L’indication « THIS SIDE UP » qui fi gure sur le support de montage doit être dirigée vers le haut. Après avoir monté le support, poursuivez avec « Fixation de l’antenne sur le support en cas de montage sur un mât ou un mur » dans la présent notice. Indication « THIS SIDE UP » ← Satellite Le réglage d’élévation de l’antenne doit être effectué avant le montage (l’échelle et les vis sont plus facilement visibles/accessibles). Effectuez le réglage comme suit, à l’aide du tableau des élévations qui fi gure à la fi n de cette notice.

5.3.2 Réglage de l’élévation en cas de montage sur un mur

4. Prenez la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm.

1. Desserrez les deux vis sur le support à l’aide de la clé jointe

(voir la fi g. de droite).

2. Réglez ensuite la bonne élévation sur l’antenne

(voir le tableau fi gurant à la fi n de cette notice). Assurez- vous que l’angle souhaité sur l’échelle se trouve à la même hauteur que l’encoche sur le support (voir le médaillon à droite).

3. Serrez les deux vis à la main en prenant la clé par

l’extrémité courte.936.3347/A/0508/32.72d/e/f/it/es

5.4.1 Fixation du support de montage à un mât ou un support mural

Accessoires recommandés : Pour le choix du support d’antenne, observez les critères indiqués en 5.4.1 (voir ci-dessous). Ces critères sont remplis par exemple par les supports muraux Kathrein ZAS 61, ZAS 62 et ZAS 63, les mâts Kathrein ZAS 05 et ZAS 06 et les supports pour chevrons ZAS 40 et ZAS 41.

1. Prenez l’antenne dont l’élévation a été préréglée et engagez le goujon

central du support de l’antenne dans l’ouverture prévue à cet effet (trou de serrure) au milieu du support de montage. Poussez l’antenne vers le bas jusqu’à ce que le goujon central se trouve dans la partie rétrécie et que l’antenne ne puisse plus tomber.

2. Observez pour la fi xation de l’antenne le réglage de polarisation décrit

en 5.6 et tournez le support d’antenne de l’angle correspondant. Observez le sens de rotation (vue en direction du satellite « + » vers la droite et « - » vers la gauche). L’échelle de réglage de la polarisation se trouve à l’avant, sur la surface plane du support de montage où se fait le vissage de l’antenne au support (voir le graphique en bas à droite).

3. Fixez ensuite l’antenne au support avec les quatre vis fournies

(voir la fi g. en haut à droite). Enfoncez les deux vis à travers les trous oblongs en forme d’arc de cercle dans le fi letage de la contre-pièce et serrez-les à la main.

4. Procédez de manière identique avec les deux vis restantes du côté

5. Utilisez pour le serrage des vis la clé pour vis à six pans creux

fournie. Serrez les vis d’abord modérément en prenant la clé par l’extrémité courte.

6. Prenez ensuite la clé par l'extrémité longue et serrez les vis

d'env. 1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. Continuez avec le point 6 de la notice.

5.3.3 Fixation de l’antenne sur le support de montage en tenant compte de la polarisation nécessaire en

cas de montage sur un mur

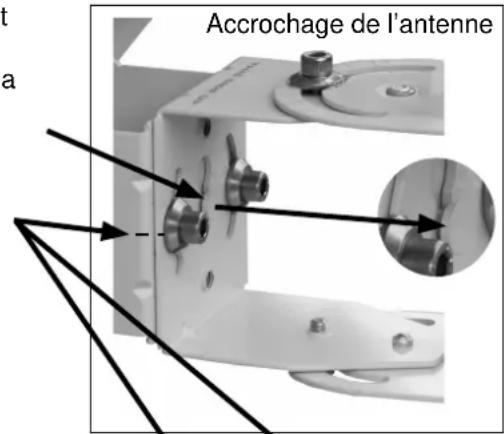

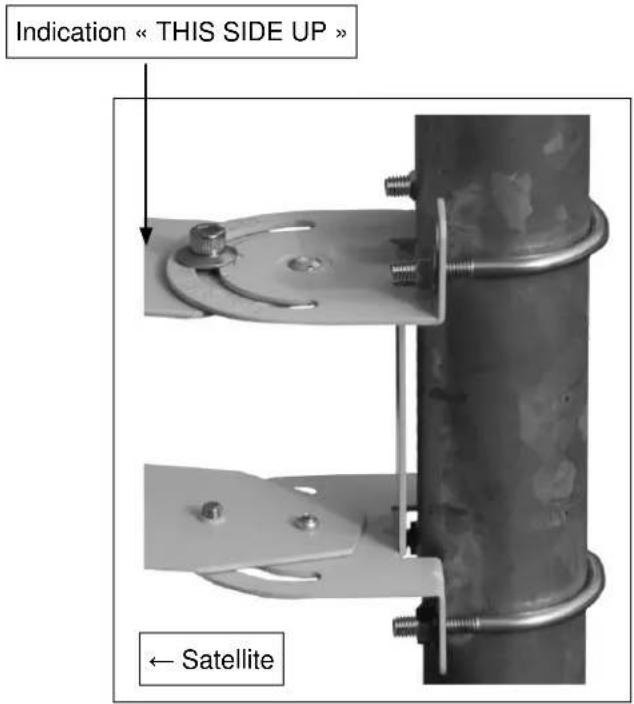

Accrochage de l’antenne Réglage de la polarisation Critères à remplir par le support d’antenne (mâts)

• N’utilisez que des mâts ou des supports spécialement prévus pour les antennes. Les autres fi xations n’offrent souvent pas la solidité nécessaire face au vent ou aux intempéries.

• Choisissez un diamètre de tube compris entre 42 et 50 mm et une épaisseur de paroi d’au moins 2 mm.

• En cas de montage sur mât sur un toit, le mât doit être serré sur au moins un sixième de sa longueur libre. Le couple de serrage admissible du mât ne doit pas être dépassé.

• Par conséquent, montez l’antenne le plus bas possible du mât. Ceci est notamment important dans le cas des mâts qui supportent déjà d’autres antennes. Le cas échéant, vérifi ez le couple de serrage par le calcul selon la norme EN 0855-1 ou faites-le calculer par un professionnel. Le graphique à droite montre un cas tel que décrit par la norme EN 0855-1. 64/65 Charge due au vent 1 Charge due au vent 2 Charge due au vent 3 Charge due au vent mât Charge due au vent BAS64/64 Total des couples de charge due au vent Couple admissible : max. 1850 Nm Point de serrage936.3347/A/0508/33.72d/e/f/it/es Fixez ensuite le support de montage (comme sur la fi g. de droite) au mât à l’aide des deux arceaux fi letés fournis. L’indication « THIS SIDE UP » qui fi gure sur le support de montage doit être dirigée vers le haut. Conseil : Observez, lors de la fi xation du support de montage sur un mât, le réglage d’azimut nécessaire à l’antenne (voir le tableau des azimuts/élévations à la fi n de cette notice) pour n’avoir plus qu’à faire un léger réglage horizontal de l’antenne par la suite. Indication « THIS SIDE UP » ← Satellite

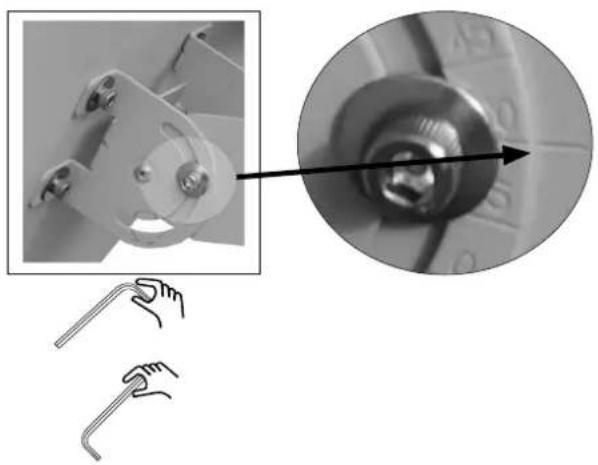

5.4.2 Réglage de l’élévation en cas de montage sur un mât

Le réglage d’élévation de l’antenne doit être effectué avant le montage (l’échelle et les vis sont plus facilement visibles/accessibles). Effectuez le réglage comme suit, à l’aide du tableau des élévations qui fi gure à la fi n de la notice.

5.4.3 Fixation de l’antenne sur le support de montage en tenant compte de la polarisation nécessaire en

cas de montage sur un mât

1. Prenez l’antenne dont l’élévation a été préréglée et engagez le

goujon central du support de l’antenne dans l’ouverture prévue à cet effet (trou de serrure) au milieu du support de montage. Poussez l’antenne vers le bas jusqu’à ce que le goujon central se trouve dans la partie rétrécie et que l’antenne ne puisse plus tomber (voir la fi g. de droite).

• Assurez-vous que le mât est vertical lors du montage de celui-ci, faute de quoi l’orientation de l’antenne sur le satellite risque de poser des diffi cultés.

4. Prenez la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm.

1. Desserrez les deux vis sur le support à l’aide de la clé

jointe (voir la fi g. de droite).

2. Réglez ensuite la bonne élévation sur l’antenne

(voir le tableau fi gurant à la fi n de cette notice). Assurez- vous que l’angle souhaité sur l’échelle se trouve à la même hauteur que l’encoche sur le support (voir le médaillon à droite).

3. Serrez les deux vis à la main en prenant la clé par

l’extrémité courte.936.3347/A/0508/34.72d/e/f/it/es La polarisation de l’antenne doit être réglée avant le montage (il n’est alors pas nécessaire de supporter le poids de l’antenne). Effectuez le réglage comme suit, pour le degré de réglage de la polarisation déterminé en 5.6.

5.5.2 Réglage de la polarisation en cas de montage

au sol Conseil : Lors de la fi xation du support de montage au sol, veillez à observer une distance suffi sante par rapport à un éventuel mur présent à l’arrière de l’antenne de manière à ce que l’antenne ne cogne pas dans le mur compte tenu de l’angle d’élévation nécessaire (suivant l’angle d’élévation nécessaire, l’antenne peut dépasser à l’arrière du support de montage, voir 3.3). En cas de montage au sol, tenez également compte du réglage d’azimut nécessaire à l’antenne (voir le tableau des azimuts/élévations pages 66-69 et le graphique ci-dessous) pour ne plus avoir à orienter que légèrement l’antenne en sens horizontal par la suite. Avant la fi xation du support de montage de l’antenne, assurez- vous que le lieu de montage choisi offre une solidité suffi sante pour la fi xation de l’antenne. L’indication « THIS SIDE UP » qui fi gure sur le support de montage doit être dirigée vers le côté éloigné du satellite. Fixez ensuite le support de montage fourni au sol avec du matériel de fi xation approprié, par ex. 4 vis Ø 6 mm et chevilles (non fournies).

5.5.1 Fixation du support de montage au sol

2. Observez pour la fi xation de l’antenne le réglage de polarisation décrit

en 5.6 et tournez le support d’antenne de l’angle correspondant. Observez le sens de rotation (vue en direction du satellite « + » vers la droite et « - » vers la gauche). L’échelle de réglage de la polarisation se trouve à l’avant, sur la surface plane du support de montage où se fait le vissage de l’antenne au support (voir le graphique en bas à droite).

3. Fixez ensuite l’antenne au support avec les quatre vis fournies

(voir la fi g. en haut à droite). Enfoncez les deux vis à travers les trous oblongs en forme d’arc de cercle dans le fi letage de la contre-pièce et serrez-les à la main.

4. Procédez de manière identique avec les deux vis restantes du côté

5. Utilisez pour le serrage des vis la clé pour vis à six pans creux

fournie. Serrez les vis d’abord modérément en prenant la clé par l’extrémité courte.

6. Prenez ensuite la clé par l'extrémité longue et serrez les vis

d'env. 1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. Continuez avec le point 6 de la notice. Accrochage de l’antenne Réglage de la polarisation

Azimut-Einstellung 225° 135° 180° THIS SIDE UPRéglage de l’azimut936.3347/A/0508/35.72d/e/f/it/es Les signaux des satellites sont émis dans une direction donnée, ils sont « polarisés ». L’antenne plane BAS 65 est prévue pour la réception de signaux à polarisation linéaire (horizontale et verticale). Pour une réception optimale, la polarisation de l’antenne doit être réglée en fonction de la situation géographique lors de la fi xation de l’antenne sur le support de montage. Veuillez vous référer au tableau du point 13, page 70 de cette notice, pour savoir si un réglage différent de 0° est nécessaire compte tenu de votre situation. Si oui, observez la polarisation lors de la fi xation de l’antenne sur le support de montage.

5.6 Déterminer le réglage de polarisation nécessaire

5.5.3 Réglage de l’élévation en cas de montage au sol

5.5.4 Fixation de l’antenne sur le support de montage en cas de montage au sol

1. Prenez l’antenne et engagez le goujon central du support de l’antenne dans l’ouverture prévue à cet effet (trou

de serrure) au milieu du support de montage. Tirez l’antenne vers l’avant en direction du satellite jusqu’à ce que le goujon central se trouve dans la partie rétrécie et que l’antenne ne puisse plus basculer.

2. Fixez ensuite l’antenne au support avec les quatre vis fournies (voir la fi g. ci-dessous).

Enfoncez les deux vis à travers les trous oblongs en forme d’arc de cercle dans le fi letage de la contre-pièce et serrez-les à la main. Assurez-vous que l’angle est réglé sur 0°.

4. Procédez de manière identique avec les deux vis restantes du côté opposé.

5. Utilisez pour le serrage des vis la clé pour vis à six pans creux

fournie. Serrez les vis d’abord modérément en prenant la clé par l’extrémité courte.

6. Prenez ensuite la clé par l'extrémité longue et serrez les vis

d'env. 1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. Continuez avec le point 6 de la notice.

1. Desserrez les deux vis sur le support à l’aide de la clé jointe

(voir le graphique à droite).

2. Réglez la bonne polarisation (voir 5.4) sur le support

de montage. Assurez-vous que l’angle souhaité sur l’échelle se trouve à la même hauteur que l’encoche sur le support (vue en direction du satellite « + » vers la droite et « - » vers la gauche ; l’exemple de droite montre -15°).

3. Serrez les deux vis à la main en prenant la clé par

4. Prenez la clé par l'extrémité longue et serrez les vis

d'env. 1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. Plan de réglage de l’azimut

1. Desserrez les deux vis sur le support à l’aide de la clé jointe (voir la fi g. de droite).

2. Réglez l’élévation calculée au sol sur le support d’antenne.

3. Serrez les deux vis à la main en prenant la clé par l’extrémité courte.

4. Prenez ensuite la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. En cas de montage au sol, l’élévation ne peut pas être réglée à l’aide de l’échelle qui se trouve sur le support d’antenne car celle-ci est prévue pour le montage sur un mât ou un mur. En cas de montage au sol, le support de montage est basculé de 90°. Le réglage de l’élévation en cas de montage au sol se calcule de la manière suivante : Elévation sol = 90° - valeur tableau des élévations (voir page 66-69). Exemple pour Rosenheim : valeur tableau des élévations 35° => élévation sol = 90° - 35° = 55° valeur à régler Polarisations- Einstellung

1. Préparez les câbles, par ex. LCD 99 de Kathrein (diamètre de la

gaine : 6,8 mm) conformément à la fi gure de droite et montez les connecteurs F joints. Si vous utilisez des câbles ayant une gaine de diamètre différent, utilisez les connecteurs F appropriés.

2. Desserrez les deux vis de fi xation du cache du LNB à l’arrière de

l’antenne et retirez le cache.

3. Vissez les câbles aux deux sorties du LNB à l’aide des écrous raccords

des deux connecteurs F.

4. Posez les deux câbles (sans les plier) sur les côtés du LNB en direction

5. Faites sortir les deux câbles à travers l’ouverture prévue à cet effet dans

le cache du LNB. Enfoncez les deux câbles dans la fi xation prévue à cet effet. Si vos câbles sont trop petits pour les ouvertures prévues, utilisez les passe- câbles fournis en accessoires pour bien remplir les ouvertures et tenir les câbles (les passe-câbles se clipsent sur les câbles puis sont enfoncés avec les câbles dans la fi xation).

6. Revissez le cache du LNB.

1. Etablissez la liaison entre l’antenne plane et le récepteur satellite.

Utilisez pour ce faire l’entrée Sat « IF-Input » sur le récepteur satellite.

2. Reliez votre téléviseur au récepteur satellite à l’aide d’un câble audio/vidéo. Sélectionnez l’emplacement de

programme « AV » sur le téléviseur. 3. Si vous utilisez la sortie modulateur du récepteur, réglez votre téléviseur sur le canal sur lequel est réglé le canal de sortie du récepteur satellite. Mémorisez ce canal sur un emplacement de programme TV libre.

4. Pour pouvoir orienter l’antenne sur le satellite souhaité, réglez sur le récepteur satellite un emplacement de

programme correspondant (voir également le tableau des programmes du récepteur). Vous trouverez des informations détaillées sur l’utilisation du récepteur satellite dans le mode d’emploi de celui-ci. Pour les opérations suivantes, il vous faut soit un récepteur de mesure satellite, soit une personne qui observe sur l’écran de votre téléviseur le résultat des opérations d’orientation. Si vous utilisez un récepteur de mesure satellite de la série MSK de Kathrein, branchez celui-ci à la place du câble d’antenne sur le LNB. Avec le récepteur de mesure, vous orientez l’antenne en fonction du niveau maximal. Si l’orientation se fait avec l’écran du téléviseur, recherchez la meilleure qualité d’image.

7. Raccordement et réglage du récepteur satellite

8. Orientation de l’antenne

Conseil : Certains récepteurs satellite possèdent, dans le menu principal, installation ou maintenance ou sous Recherche des canaux l’option « Sat-Finder » (par ex. UFS 790 de Kathrein, voir la fi g. à droite). Avec ce menu, le récepteur vous facilite l’orientation de l’antenne. Mais la meilleure orientation sera obtenue avec un récepteur de mesure satellite ! Cache du LNB Vis de fixation cache du LNB Bande haute Bande basse Bande haute (High Band) : Transpondeurs numériques Transpondeurs analogiques Bande basse (Low Band) : horizontale verticale936.3347/A/0508/37.72d/e/f/it/es

8.1 Orientation de l’antenne en cas de montage sur un mur ou un mât

8.1.1 Réglage de l’élévation

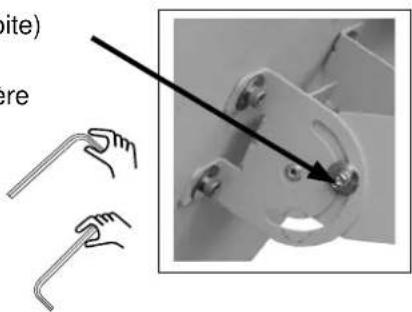

8.1.2 Réglage de l’azimut

1. Desserrez les deux vis sur le support à l’aide de la clé jointe (voir la

2. Tournez lentement l’antenne vers la gauche ou la droite par petites

étapes jusqu’à l’obtention d’un signal optimal.

3. Serrez les quatre vis à la main en prenant la clé par l’extrémité

4. Prenez la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm.

8.2 Orientation de l’antenne en cas de montage au sol

8.2.1 Réglage de l’élévation

8.2.2 Réglage de l’azimut

1. Desserrez les quatre vis sur le support à l’aide de la clé jointe (voir la

2. Tournez lentement l’antenne vers la gauche ou la droite par petites

étapes jusqu’à l’obtention d’un signal optimal.

3. Serrez les quatre vis à la main en prenant la clé par l’extrémité courte.

4. Prenez la clé par l'extrémité longue et serrez les vis d'env. 1/4 à 1/2

tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm.

1. Desserrez les deux vis sur le support à l’aide de la clé jointe (voir la fi g. de droite)

et soutenez l’antenne de la main.

2. Basculez ou inclinez ensuite l’antenne par petites étapes vers l’avant ou l’arrière

jusqu’à l’obtention d’un signal optimal.

3. Serrez les deux vis à la main en prenant la clé par l’extrémité courte.

4. Prenez ensuite la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm.

1. Desserrez les deux vis sur le support à l’aide de la clé jointe (voir la fi g. de droite)

et soutenez l’antenne de la main par le dessous.

2. Basculez ou inclinez ensuite l’antenne par petites étapes vers l’avant ou l’arrière

jusqu’à l’obtention d’un signal optimal.

3. Serrez les deux vis à la main en prenant la clé par l’extrémité courte.

4. Prenez ensuite la clé par l'extrémité longue et serrez les vis d'env.

1/4 à 1/2 tour supplémentaire. Le couple de serrage des vis est alors d'env. 6 à 7 Nm. ← Satellite ← Satellite Avec un réglage de la polarisation différent de 0°, l’angle d’élévation est légèrement déréglé suite à l’optimisation du réglage d’azimut. Ceci peut être compensé en réajustant de façon successive l’angle d’élévation comme décrit en 8.2.1.936.3347/A/0508/38.72d/e/f/it/es L’antenne doit être mise à la terre conformément à la norme VDE EN 50083-1. Seules ne sont pas concernées les antennes extérieures - fi xées à plus de 2 m sous le bord du toit - et à moins de 1,5 m du bâtiment. Les dangers peuvent résulter non seulement des orages (foudre), mais également des charges statiques et des court-circuits dans les appareils raccordés. C’est pourquoi le support d’antenne et les conducteurs extérieurs des câbles d’antenne doivent être reliés par le chemin vertical le plus court par un conducteur de mise à la terre approprié à l’installation parafoudre du bâtiment (en l’absence d’installation parafoudre à la terre du bâtiment).

• Le conducteur de mise à la terre peut être un fi l monobrin massif d’une section minimale de 16 mm

pour du cuivre, de 25 mm

pour de l’aluminium ou de 50 mm

pour de l’acier ou une conduite métallique, par ex. un tuyau métallique continu de l’installation d’eau ou de chauffage si la section et la durabilité de la liaison électrique sont au moins équivalentes à celles requises d’un conducteur de mise à la terre.

• Ne conviennent pas comme conducteur de mise à la terre les conducteurs extérieurs des câbles d’antenne, les conducteurs de protection ou les conducteurs de neutre du réseau de courant fort. Les câbles d’antenne et les conducteurs de mise à la terre ne doivent pas traverser de locaux servant à l’entreposage de substances infl ammables (par ex. de la paille ou du foin) ou à l’intérieur desquels peut se forme une atmosphère explosible (par ex. des gaz et des vapeurs). Si l’antenne plane est utilisée au sein d’une installation de réception complète (par ex. une installation de distribution), les mesures de mise à la terre doivent en outre être de nature à garantir que la protection par mise à la terre soit maintenue lorsque des unités sont retirées ou remplacées.

• Afi n d'en assurer une exécution dans les règles, les travaux de mise à la terre et de protection contre la foudre ne doivent être effectués que par des électriciens qualifi és !

• N’effectuez jamais de travaux de mise à la terre et de protection contre la foudre si vous n’êtes pas vous-même un professionnel qualifi é ! Les informations données ci-après n’ont pas pour objet d’inciter les non professionnels à effectuer eux-mêmes des travaux de mise à la terre et de protection contre la foudre mais ont pour but de fournir des informations supplémentaires au professionnel chargé d’effectuer les travaux !

9. Mise à la terre de l’antenne/protection contre la foudre

Après avoir orienté et fi xé l’antenne, contrôlez une nouvelle fois le bon serrage de toutes les vis. Fixez le câble d’antenne au support d’antenne (par ex. à l’aide d’attache-câbles) pour l’empêcher de frotter ou d’être endommagé.936.3347/A/0508/39.72d/e/f/it/es Adresse de notre SAV : ESC Electronic Service Chiemgau GmbH Bahnhofstraße 108 83224 Grassau Tél. : [phone] Fax : [phone] et -36 E-mail : [e-mail] Internet : www.esc-kathrein.de Remarque : Si vous ne parvenez pas à identifi er ou à éliminer la cause d’un défaut, contactez un professionnel ou notre SAV. N’ouvrez jamais l’antenne de votre propre initiative !

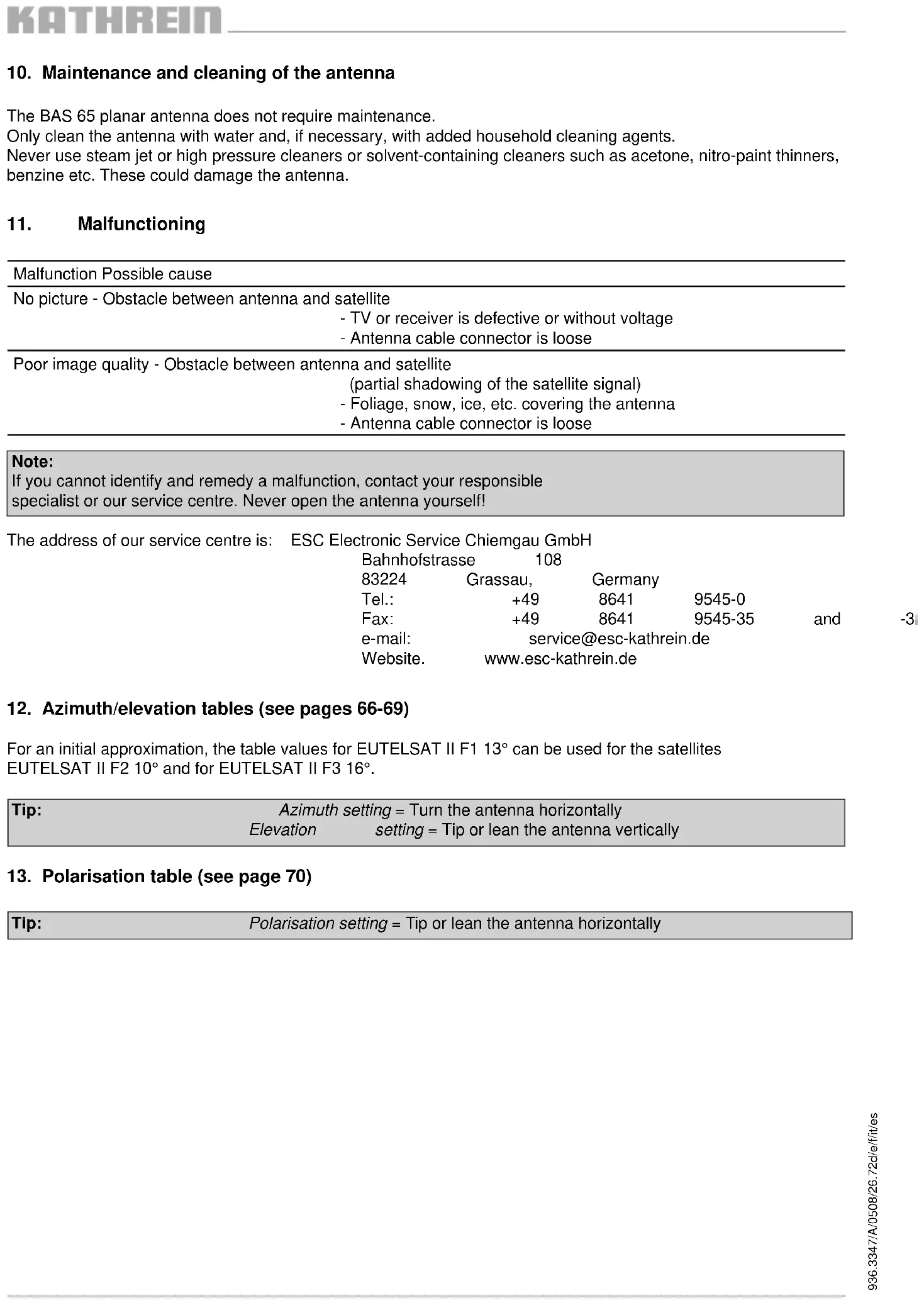

10. Entretien et nettoyage de l’antenne

L’antenne plane BAS 65 ne nécessite pas d’entretien. Pour le nettoyage de l’antenne, utilisez uniquement de l’eau éventuellement additionnée d’un détergent ménager. N’utilisez jamais de nettoyeur à vapeur ou haute pression ni de produits contenant des solvants comme de l’acétone, du diluant pour laque cellulosique, de l’essence, etc. L’antenne risquerait d’être détériorée.

11. Dysfonctionnements

Défaut Cause possible Absence d’image - Présence d’un obstacle entre l’antenne et le satellite - Téléviseur ou récepteur défectueux ou absence de tension - Fiche du câble d’antenne desserrée Image de mauvaise qualité - Présence d’un obstacle entre l’antenne et le satellite (signal satellite partiellement masqué) - Antenne recouverte de feuilles, de neige, de givre, etc. - Fiche du câble d’antenne desserrée

12. Tableaux des azimuts/élévations (voir page 66-69)

En première approximation, il est possible de prendre pour les satellites EUTELSAT II F2 10° et EUTELSAT II F3 16° les valeurs données dans le tableau pour EUTELSAT II F1 13°. Conseil : Réglage de l’azimut = Rotation horizontale de l’antenne Réglage de l’élévation = Basculement ou inclinaison vertical de l’antenne

13. Tableau des polarisations (voir page 70)

Conseil : Réglage de la polarisation = Basculement ou inclinaison horizontal de l’antenne936.3347/A/0508/40.72d/e/f/it/es BAS 65
