Produkttyp	Einkabelspeisesystem für Satellitenempfang
Modell	Euroline KEL 4124
Marke	Kathrein
Anzahl der Teilnehmer	bis zu 24
Eingangsfrequenz	10,70 – 11,70 GHz und 11,70 – 12,75 GHz
Ausgangsfrequenz	950 – 2150 MHz
Oszillatorfrequenz (L.O.)	10,4 GHz
Frequenzzuordnung (UB 1-24)	975 MHz, 1025 MHz, 1075 MHz, 1125 MHz, …, 2125 MHz
Polarisationsentkopplung	min. 22 dB
Ausgangsanschluss	F-Buchse, 75 Ω
Versorgungsspannung LNB	11 – 19 V
Stromaufnahme LNB	max. 300 mA
Abmessungen (mit Kappe)	121 x 70 x 91 mm
Gewicht	ca. 0,195 kg
Geeignet für Parabolspiegel	KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R
Zubehör (nicht im Lieferumfang)	F-Stecker (z.B. EMK 01), Kabeltyp LCD 90/95A+/111A+/115A+
Montage	Zwischen Unter- und Oberteil der Speisesystemhalterung einklemmen, Polarisation einstellen
Sicherheitshinweise	Vor Montage Sicherheitshinweise der Parabolantenne beachten
Garantie	Ersatz des Produkts bei fachmännischer Montage, keine Veränderung oder mechanische Beschädigung
Entsorgung	Elektronik-Altgeräte gemäß Richtlinie 2002/96/EG fachgerecht entsorgen

Häufig gestellte Fragen - Euroline KEL 4124 KATHREIN

Wie viele Teilnehmer kann das KEL 4124 versorgen?

Das KEL 4124 kann bis zu 24 Teilnehmer in einer Satellitenempfangsanlage versorgen.

Welche Parabolspiegel sind kompatibel?

Kompatibel sind die Kathrein Euroline-Spiegel KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R und KEA 1000W/G/R.

Welche Kabel und Stecker werden benötigt?

Empfohlen werden Kabel vom Typ LCD 90, LCD 95A+, LCD 111A+ oder LCD 115A+ sowie ein F-Stecker (z.B. EMK 01). Stecker und Kabel sind nicht im Lieferumfang enthalten.

Wie wird die Polarisation eingestellt?

Den Gradwert aus Abb. 2 der Anleitung entnehmen und das Speisesystem durch Drehen auf den entsprechenden Winkel einstellen. Danach die Halterung fest verschrauben.

Kann ich das KEL 4124 selbst montieren?

Ja, jedoch müssen die Sicherheitshinweise der Parabolantenne beachtet werden. Die Montage erfolgt durch Einklemmen zwischen Unter- und Oberteil der Halterung.

Welche Frequenzbereiche werden unterstützt?

Der Eingangsfrequenzbereich liegt bei 10,70 – 11,70 GHz und 11,70 – 12,75 GHz (Ku-Band). Der Ausgang liefert 950 – 2150 MHz.

Was bedeuten die User-Band-Nummern?

Die 24 User-Bänder (UB 1 bis UB 24) sind Frequenzbereiche am Ausgang: UB 1 = 975 MHz, UB 2 = 1025 MHz, UB 3 = 1075 MHz usw. bis UB 24 = 2125 MHz.

Wie ist die Garantie geregelt?

Die Garantie gilt nur für den Ersatz des Produkts bei fachmännischer Montage. Schäden durch Veränderungen, mechanische Einwirkung oder höhere Gewalt sind ausgeschlossen.

Wo kann ich das Gerät entsorgen?

Elektronische Geräte gehören nicht in den Hausmüll. Geben Sie das KEL 4124 an einer öffentlichen Sammelstelle für Elektro-Altgeräte ab.

An wen wende ich mich bei Problemen?

Kontaktieren Sie Ihren Fachhändler oder die Servicestelle REP and MORE GmbH ([e-mail], Telefon [phone]).

BEDIENUNGSANLEITUNG Euroline KEL 4124 KATHREIN

KATHREIN Digital Systems GmbH ■ Anton-Kathrein-Straße 1-3 ■ 83022 Rosenheim ■ Germany

Rosenheim, 31.03.2019

KATHREIN Digital Systems GmbH

Anton-Kathrein-Straße 1–3

83022 Rosenheim

Germany

www.kathrein-ds.com

[e-mail]

Information über gesellschaftsrechtliche Änderung Information about change in corporate legal status

Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception“ der KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems GmbH über.

Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:

KATHREIN Digital Systems GmbH

Anton-Kathrein-Str. 1-3

83022 Rosenheim, Deutschland

Steuer-Nr.: 156/117/31083

UST-Ident-Nr.: DE311049363

Registergericht: Traunstein, HRB 25841

Executive Board:

Michael Auer

Uwe Thumm

USt-ID-Nr.: DE 311 049 363

Steuer-Nr.: 156/117/31083

GLN: 40 63242 00000 5

WEEE-Reg.-Nr.: DE 66199153

Registered Office: Rosenheim, DE

Commercial Register: Traunstein, HRB 25841

Commerzbank AG

IBAN:DE24 7114 0041 0611 9002 00

BIC: COBADEFFXXX

VAT Reg. No.: DE311049363

Commercial Register: Traunstein, HRB 25841

WICHTIG

Vor Gebrauch sorgfältig lesen!

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

Das Speisesystem erst benutzen, nachdem Sie diese Anleitung gelesen und verstanden haben.
▶ Die in dieser Anleitung beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.

Merkmale

Das Einkabelspeisesystem KEL 4124 eignet sich für Satellitenempfangsanlagen, bei denen bis zu 24 Teilnehmer zu versorgen sind. Es ist zum Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat und Hispasat.

Lieferumfang

KEL 4124

■ Gebrauchsanleitung

Montage

Sicherheitshinweise

Vor der Montage des Speisesystems die Sicherheitshinweise in der Anleitung der Kathrein Euroline-Parabolantennen lesen.

Die Sicherheitshinweise für Parabolantennen und Speisesysteme sind identisch.

Speisesystem montieren

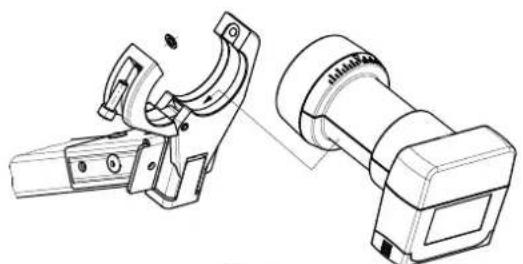

1. Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung einklemmen und mittels der Schraube locker anschrauben (Abb. 1).
2. Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
3. Speisesystem durch Drehen auf den entsprechenden Winkel einstellen.
4. Speisesystemhalterung fest verschrauben (Abb. 3).

Kabelanschluss

1. Auf das Kabel, Kathrein-Typ LCD 90, LCD 95A+, LCD 111A+ oder LCD 115A+, Wetterschutzkappe aufschieben.
2. Das Kabel abisolieren und F-Stecker* (z. B. EMK 01) aufschrauben. Dabei darauf achten, dass keines der Geflechtdrähtchen nach der Steckermontage den Innenleiter berührt (Kurzschlussgefahr).
3. Kabel am Speisesystem anschließen.
4. Wetterschutzkappe bis auf Anschlag am Speisesystemgehäuse nach unten schieben.
   *) Nicht im Lieferumfang enthalten.

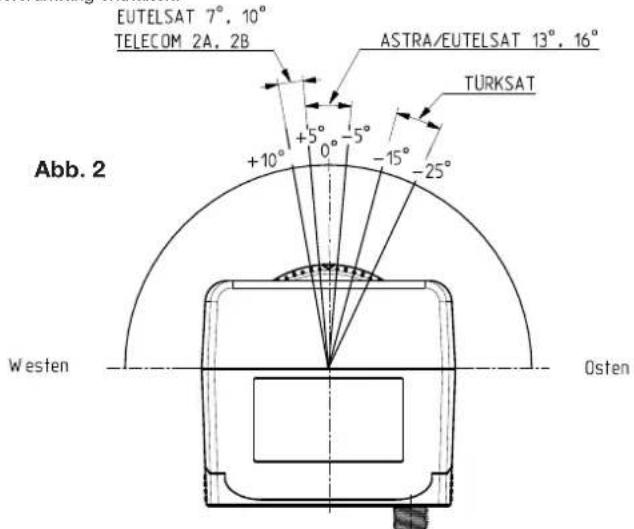

EUTELSAT 7°, 10° TELECOM 2A, 2B ASTRA/EUTELSAT 13°, 16° TURKSAT +10° +5° -5° -15° -25° Abb. 2 Westen Osten

Standpunkt vor der Parabolantenne

Satellitenempfangsanlage ausrichten

Das Ausrichten der Kathrein Euroline-Satellitenempfangsanlage der Montageanleitung entnehmen, die der Parabolantenne beige-packt ist. Bei Fremdfabrikaten das Ausrichten der Empfangsanlage der mitgelieferten Produktdokumentation entnehmen.

Technische Daten

TypEinheit KEL 4124
Bestellnummer 20110031
Geeignet für Parabolspiegel KEA	650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R
Eingangsfrequenz GHz 10,70 – 11,70 und 11,70 – 12,75
Ausgangsfrequenz MHz 950 – 2150
Oszillatorfrequenz (L. O.) GHz 10,4
Frequenzzuordnung MHz UB 1: 975, UB 2: 1025, UB 3: 1075, UB 4: 1125, ..., UB 24: 2125
Polarisationsentkopplung dB		min. 22
Ausgang/Impedanz	-/Ω	F-Buchse/75
Versorgungsspannung LNB	V 11 – 19
Stromaufnahme LNB	mA	max. 300
Abmessung Feed-Aufnahme (∅)	mm	40
Abmessungen mit Kappe	mm 121 x 70 x 91
Gewicht ca.	kg/St.	0,195

Garantiebedingungen

• Die Garantie bezieht sich ausschließlich auf den Ersatz des Produktes.
- Das LNB muss fachmännisch, unter Berücksichtigung der Vorgaben der beigelegten Gebrauchsanleitung, montiert werden.
• Das LNB darf nicht verändert werden, z. B. durch das Anbohren.
- Das LNB darf mechanisch nicht beschädigt werden, z. B. durch Deformationen nach einem Absturz vom Dach.
• Das LNB darf nicht durch Chemikalien beschädigt werden, z. B. durch Lösungsmittel, Lacke, Reinigungsmittel o. Ä.
- Des Weiteren besteht keine Garantie für die Folgen höherer Gewalt, z. B. durch Blitzeinschlag, Sturm oder Hagel.
- Als Garantienachweis dient ausschließlich die Originalrechnung.

Reparatur und Austausch

Sollten Sie mit den Kathrein Euroline-Qualitätsprodukten wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet:

REP and MORE GmbH

Hauptstr. 2a

35792 Lohnberg-Obershausen

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄ-ISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 – über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
