EXR 2581 - Distributore KATHREIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ripartitore monocavo (multi-switch) per estensione
Marca	Kathrein
Modello	EXR 2581
Dimensioni (L x A x P)	160 x 148 x 43 mm
Peso	0,45 kg
Alimentazione	Tramite il ricevitore (12-14 V CC, 350 mA max)
Numero di connessioni abbonati	8 (1 x 8)
Ingressi	1 x terrestre (5-862 MHz) + 4 x FI Sat (950-2150 MHz)
Guadagno alla connessione abbonato (SAT)	2 a 8 dB (regolabile per passi di 1 dB, intervallo 0-15 dB)
Attenuazione di trasmissione (terrestre)	2,5 dB
Disaccoppiamento orizzontale/verticale	≥ 30 dB
Disaccoppiamento linea principale	≥ 40 dB
Livello di uscita max.	93 dBµV
Frequenze abbonati (SCR)	1284 / 1400 / 1516 / 1632 / 1748 / 1864 / 1980 / 2096 MHz
Tensione di uscita abbonato	12-14 V CC
Consumo di corrente	350 mA
Grado di protezione	IP 30
Temperatura ambiente consentita	-20 °C a +55 °C
Connessioni	Connettori F 75 Ω (secondo EN 61169-24)
Norme	EN 50494 (monocavo), DiSEqC™
Funzioni principali	Distribuzione di segnali SAT (HDTV) e terrestri su 8 ricevitori; collegabile a cascata fino a 8 unità; selezione indipendente H/V, banda e transponder
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare liquidi
Sicurezza	Non aprire; scollegare prima dell'intervento; evitare schizzi d'acqua; installare all'interno, lontano da materiali infiammabili
Informazioni generali	Uso interno; montaggio a parete possibile; connettori non utilizzati da caricare con resistenze 75 Ω

Domande frequenti - EXR 2581 KATHREIN

Come installare il ripartitore EXR 2581?

L'apparecchio deve essere montato all'interno in un luogo asciutto e ventilato (minimo 5 cm intorno). Fissarlo al muro con viti per legno (Ø max. 4,5 mm). Collegare i cavi coassiali ai connettori F. Gli ingressi non utilizzati devono essere caricati con resistenze da 75 Ω (es. EMK 03). L'alimentazione è fornita tramite il ricevitore.

Quali ricevitori sono compatibili con l'EXR 2581?

Tutti i ricevitori compatibili con lo standard monocavo EN 50494 e che utilizzano i comandi DiSEqC™ sono compatibili. Il ricevitore deve essere in grado di fornire una tensione di 12-14 V CC e inviare i segnali di comando appropriati.

Come assegnare le frequenze abbonati (SCR)?

A ciascun ricevitore viene assegnata una frequenza fissa (1284, 1400, ... 2096 MHz) e un indirizzo SCR (da 0 a 7). Questa assegnazione avviene nel menu di impostazione del ricevitore, manualmente o automaticamente. Si consiglia di assegnare i cavi più corti alle frequenze più alte.

Perché non c'è immagine anche se il commutatore commuta?

Verificare che ogni frequenza sia assegnata una sola volta. Assicurarsi che le impostazioni del ricevitore siano corrette (modalità monocavo). Controllare che non ci sia un cortocircuito tra il ricevitore e il commutatore.

Si possono mettere in cascata più EXR 2581?

Sì, fino a 8 commutatori multipli monocavo possono essere messi in cascata. Ciò consente di servire fino a 64 ricevitori. Assicurarsi di rispettare le correnti massime ammissibili sulla linea principale (1000 mA).

Qual è la tensione di alimentazione richiesta?

L'apparecchio è alimentato dal ricevitore tramite il cavo coassiale. La tensione deve essere compresa tra 12 e 14 V CC. Una tensione permanente di 18 V bloccherebbe il sistema.

Quali cavi e connettori utilizzare?

Utilizzare cavi coassiali 75 Ω e connettori F conformi alla norma EN 61169-24. Evitare conduttori interni con diametro superiore a 1,2 mm per non danneggiare i connettori femmina.

Come pulire il ripartitore?

Pulire l'apparecchio con un panno asciutto e non lanuginoso. Non utilizzare mai liquidi o prodotti chimici. Scollegare l'alimentazione prima di qualsiasi pulizia.

Quali sono le precauzioni di sicurezza importanti?

Non aprire mai l'apparecchio. Scollegare la spina di alimentazione prima di qualsiasi intervento. Installare l'apparecchio in un luogo areato (5 cm intorno), lontano da fonti di calore e liquidi. Rispettare le norme EN 60728-11 e EN 60065.

Cosa fare in caso di surriscaldamento?

Assicurarsi che la ventilazione sia sufficiente (minimo 5 cm su ogni lato) e che la temperatura ambiente rimanga tra -20 °C e +55 °C. Ridurre il carico se più apparecchi sono in cascata. Se il problema persiste, scollegare l'apparecchio e contattare un professionista.

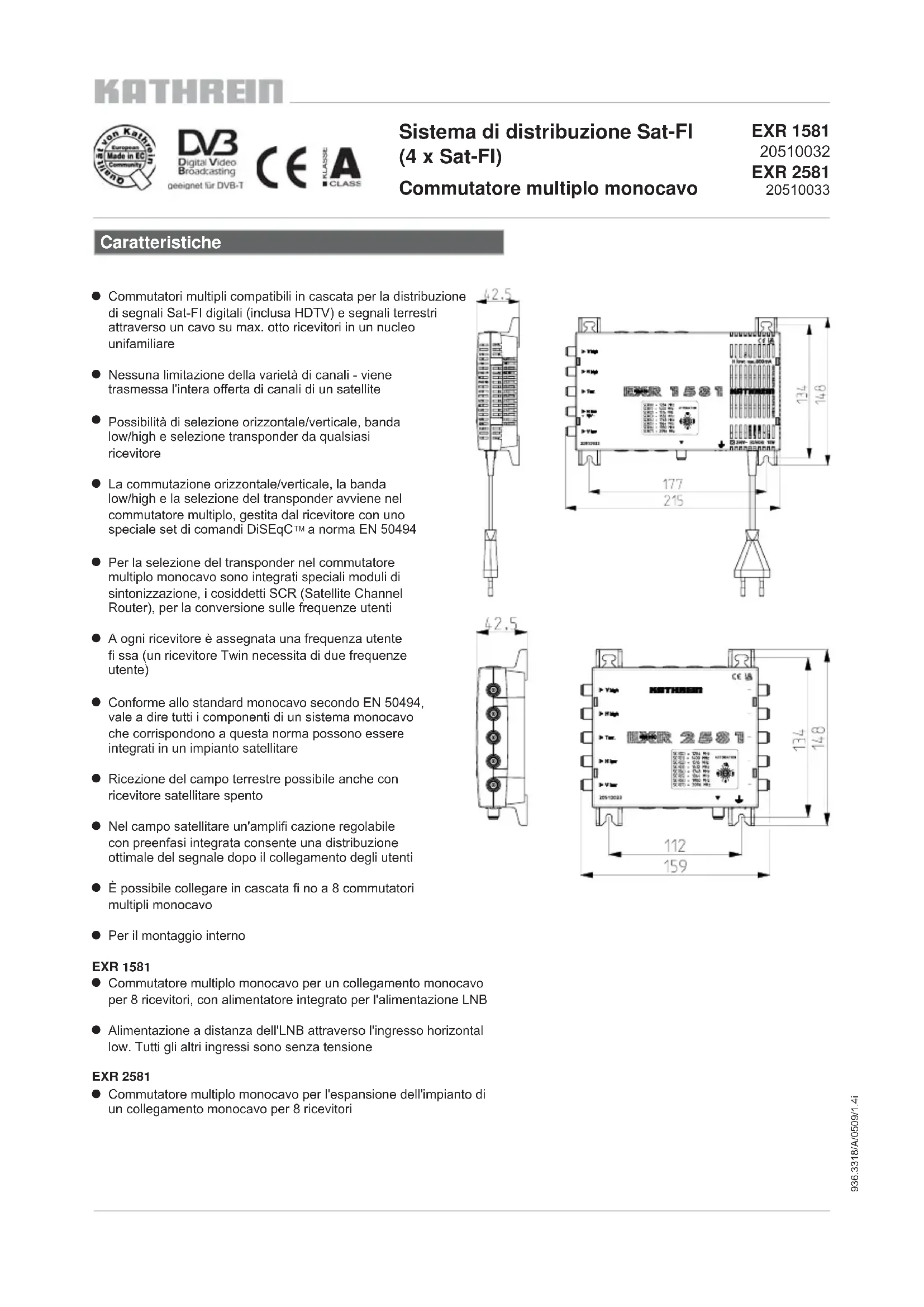

MANUALE UTENTE EXR 2581 KATHREIN

• Commutatori multipli compatibili in Cascata per la distribuzione di segnali Sat-FI digitali (inclusa HDTV) e segnali terrestriattraverso un cavo su max.otto ricevitori in un nucleo unifamiliare
• Nessuna limitazione della varietà di canali - viene trasmessa l'intera offerta di canali di un satellite
• Possibilità di selezione orizzontale/verticale, banda low/high e selezione transponder da qualsiasi ricevitore
  La commutazione orizzontale/verticale, la banda low/high e la selezione del transponder avviene nel commutatore multiplio, gestita dal ricevitore con uno speciale set di comandi DiSEqCTM a norma EN 50494
• Per la selezione del transponder nel commutatore multipl monocavo sono integrati speciali moduli di sintonizzazione, i cosiddetti SCR (Satellite Channel Router), per la conversione sulle frequenze utenti
• Agni ricevitore è assegnata una frequenza utente fi ssa (un ricevitore Twin necessita di due frequenze utente)
• Conforme allo standard monocavo secondo EN 50494, vale a dire tutti i componenti di un sistema monocavo che corrispondono a但这a norma possono essere integrati in un impianto satellitare
• Ricezione del Campo terrestre possibileanche con ricevitore satellitare spento
• Nel Campo satellitare un'amplifi cazione regolabile con preenfasi integrata consente una distribuzione ottimale del segnale dopo il collegamento degli utenti
• É possible collegare in Cascata fi no a 8 commutatori multipl monocavo
  Per il montaggio interno

EXR 1581

• Commutatore multiplo monocavo per un collegamento monocavo per 8 ricevitori, con alimentatore integrato per l'alimentazione LNB
• Alimentazione a distance dell'INB相对较vee l'ingresso horizontal low. Tutti gli altri ingressi sono alla tensione

EXR 2581

• Commutatore multiplo monocavo per l'espanizione dell'impianto di un collegamento monocavo per 8 ricevitori

Dati tecnici

Tipo EXR 1581 EXR 2581
Codice n. 20510032 20510033
Collegamenti utenti 1 x 8 1 x 8
Ingressi 1 x terrestre 4 x Sat-FI 1 x terrestre 4 x Sat-FI
Campo di frequenza MHz 5-862 950-2150 5-862 950-2150
Attenuazione passante dB - - 2,5 2,0
Attenuazione di collegamento (terrestre) dB 1		-	7	-
Amplificazione sul collegamento utente (SAT)1		dB	-	2 → 8	-	2 → 8
Campo di regolazione del regolatore di attenuazione(SAT, step da 1-dB)		dB -	0-15	-	0-15
Disaccoppiamento orizz./vert.		dB	-	30	-	30
Disaccoppiamento tronco		dB - - -	40
Livello di uscita max.2		dBμV	-	93	-	93
Frequenza utente/indirizzo SCR	Ricevitore 1	MHz	1284/0		1284/0
	Ricevitore 2		1400/1		1400/1
	Ricevitore 3		1516/2		1516/2
	Ricevitore 4		1632/3		1632/3
	Ricevitore 5		1748/4		1748/4
	Ricevitore 6		1864/5		1864/5
	Ricevitore 7		1980/6		1980/6
	Ricevitore 8		2096/7		2096/7
Schematura		dB	5-300 MHz > 85; 300-470 MHz > 80470-1000 MHz > 75; 1000-2400 MHz > 55
Tensione di alimentazione consentita sull'uscita utente		V	12-14		12-14
Corrente assorbita max. commutatore multiplo		mA	350		350
Tensione nominale d'ingresso		V	198-253		-
Potenza nominale d'ingresso (con 800/200/0 mA di carico)		W	18,1/5/1,5		-
Tensione secondaria (ingresso orizz. low)		V	18		-
Corrente di telealimentazione max.3		mA	800		-
Corrente di telealimentazione max. cons. per tronco		mA	-		1000
Classe di protezione/tipo di protezione			II (isolamento protettivo)/IP 30 IP 30
Temperatura ambiente consentita		°C	da -20 a + 55		da -20 a + 55
Collegamenti			Connettori F		Connettori F
Misure		mm 215	x 148 x 43	160	x 148 x 43
Unità d'imballaggio/peso		pz./kg	1 (10)/0,65		1 (10)/0,45

1) Attenuazione/amplificazione dipendente alla frequenza (preenfasi)
2) Conformamente alla norma EN 60728-3, fenomeni d'interferenza di 3^ ordine, 35 dB IMA
3)Attraverso l'ingresso orizzontale low

Comandi DiSeqC™ per vari canali

Canale	EHS.tv	Bibel TV	PRO 7 QVC
Livello Sat-FI	Verticale low	Orizzontale low	Orizzontale high	Verticale high
	1229 MHz	1082 MHz	1945 MHz	1952 MHz
	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...	E0 10 5A ... ...
SCR 0 (1284 MHz) 01 17 08 F2	0D CA	05 CB
SCR 1 (1400 MHz) 21 34 29 0F	2D E7	25 E8
SCR 2 (1516 MHz)	41 51	49 2C	4E 04	46 05
SCR 3 (1632 MHz)	61 6E	69 49	6E 21	66 22
SCR 4 (1748 MHz)	81 8B	89 66	8E 3E	86 3F
SCR 5 (1864 MHz)	A1 A8	A9 83	AE 5B	A6 5C
SCR 6 (1980 MHz)	C1 C5	C9 A0	CE 78	C6 79
SCR 7 (2096 MHz)	E1 E2	E9 BD	EE 95	E6 96

Esempio di impianto (rappresentazione indicativa)

8 collegamenti per unità abitativa

Note

Assicurarsi che agli frequenza disponibile sull'uscita del commutatore multiplo venga assegnata una sola volta, altrimenti i ricevitori si disturbano reciprocamente.

Le frequenze vengono assegnate nel menu impostazioni del ricevitore.

A seconda del modello è possible procedere in modo manuale o automatico.

Si consiglia di assegnare le prese con lunghezze di collegamento più corte alle frequenze più alto. Per definizione, ilsystema è progettato in modo che le apparecchiature monocavo vengano alimentate

Per la trasmissione dei segnali di lavoro simili ai comandi DiSEqCTM' alimentazione viene commutata per un breve intervallo a 18 V DC. Valori permanenti di 18 V bloccherebbero il systema. Per quello motivo si consiglia l'utilizzo di prese ESU 33/34, dotate di disattivazione elettronica.

I ricevitori collegati devono essere predisposti per il funzionamento monocavo a norma EN 50494.

Possibili cause di erre e risoluzione

Problema Possibile causa	Risoluzione
Il commutatore multiplo non si attiva	Segnale di dato assente o errato dal ricevitore	Accertarsi che il collegamento tra ricevitore e commutatore multiplo sia privo di cortocircuiti. Controllare le impostazioni di menu del ricevitore (modalità monocavo!). La tensione di esercizio sull'uscita del ricevitore non deve essere superiore ai 14 V
Il commutatore multiplo si attiva, ma non c'è l'imagine	Frequenza monocavo errata	Controllare le impostazioni di dato di tutti i ricevitori collegati. Prestareattenzione all'assegnazione univoca della frequenza

Informazioni di montaggio e di sicurezza

Gli apparecchi descritti servono esclusivamente per l'installazione di impianti di ricezione satellitare.
- Qualsiasi altri utilizzato o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della garanzia legale o commerciale.
Gli apparecchi possono essere montati soltanto all'internalo di locali asciutti. Non montare su o nei pressi di materiali facilemente infi ammabili.
- Dotare gli apparetchi di una linea di collegamento equipotenziale (Cu, minimo 4 mm²).
Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065.
- Mezzi di fissaggio: viti autoflettanti, 0max.:4,5mm
- Connettore: AF 75 Ω (serie F) secondo EN 61169-24.
I collegamenti AF non utilizzati devono essere chiusi con resistenze da 75 (per es. EMK 03).

Apparecchio除去 tensione

Non aprire o manipolare l'apparecchio!
- Durante i lavori sull'impiano disinserire sempre la spina di rete alla presa!
- Rispettare sempre una sufficiente distance di sicurezza! Da tutti i dati almeno 5 cm!
Non montare sopra testa.
Per raffreddare l'apparecchio l'aria deve poter circolare liberamente. Pericolo di surriscaldamento!
- Temperatura ambiente consentita da -20 a +55°C

Attenzione:

Non appoggiare oggetti pieni di liquidi sull'alimentatore.
- Non esporre l'alimentatore a gobce o schizzi di acqua.
- La spina di rete deve essere facilemente accessibile e utilizzabile.
L'apparechio poue essere scollegato alla rete elettrica soltanto disinserendo la spina di rete.

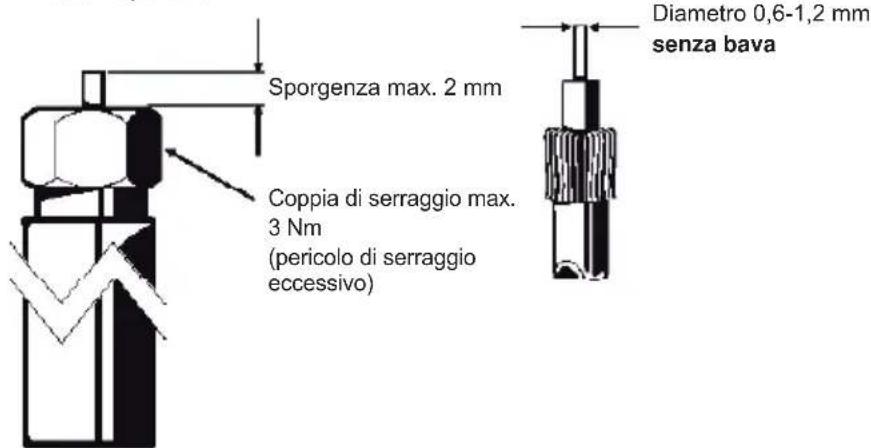

• In caso di diametri del conduttore interno del cavo superiori a 1,2 mm e/o in presenza di bava è possibile che le prese dell'apparecchio vengano danneggiate in modo irreparabile.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, pensi in maniera appropriata conformmente alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche ed elettroniche.

Quando que lo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.
