EXR 2581 - Distribuidor KATHREIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Repartidor monocable (multi-switch) para extensión
Marca	Kathrein
Modelo	EXR 2581
Dimensiones (An x Al x P)	160 x 148 x 43 mm
Peso	0,45 kg
Alimentación	A través del receptor (12-14 V CC, 350 mA máx.)
Número de conexiones de abonados	8 (1 x 8)
Entradas	1 x terrestre (5-862 MHz) + 4 x FI Sat (950-2150 MHz)
Ganancia en la conexión de abonado (SAT)	2 a 8 dB (ajustable en pasos de 1 dB, rango 0-15 dB)
Atenuación de transmisión (terrestre)	2,5 dB
Desacoplamiento horizontal/vertical	≥ 30 dB
Desacoplamiento línea principal	≥ 40 dB
Nivel de salida máx.	93 dBµV
Frecuencias de abonado (SCR)	1284 / 1400 / 1516 / 1632 / 1748 / 1864 / 1980 / 2096 MHz
Tensión de salida de abonado	12-14 V CC
Consumo de corriente	350 mA
Índice de protección	IP 30
Temperatura ambiente admisible	-20 °C a +55 °C
Conexiones	Conectores F 75 Ω (según EN 61169-24)
Normas	EN 50494 (monocable), DiSEqC™
Funciones principales	Distribución de señales SAT (HDTV) y terrestres en 8 receptores; cascadable hasta 8 unidades; selección independiente H/V, banda y transpondedor
Mantenimiento y limpieza	Limpiar con un paño seco; no usar líquidos
Seguridad	No abrir; desconectar antes de intervenir; evitar salpicaduras de agua; instalar en interior, lejos de materiales inflamables
Información general	Uso en interiores; montaje en pared posible; conectores no utilizados deben cargarse con resistencias de 75 Ω

Preguntas frecuentes - EXR 2581 KATHREIN

¿Cómo instalar el repartidor EXR 2581?

El dispositivo debe montarse en interiores en un lugar seco y ventilado (mínimo 5 cm alrededor). Fíjelo a la pared con tornillos para madera (Ø máx. 4,5 mm). Conecte los cables coaxiales a los conectores F. Las entradas no utilizadas deben cargarse con resistencias de 75 Ω (ej. EMK 03). La alimentación se suministra a través del receptor.

¿Qué receptores son compatibles con el EXR 2581?

Todos los receptores compatibles con el estándar monocable EN 50494 y que utilicen los comandos DiSEqC™ son compatibles. El receptor debe poder proporcionar una tensión de 12-14 V CC y enviar las señales de control adecuadas.

¿Cómo asignar las frecuencias de abonado (SCR)?

A cada receptor se le asigna una frecuencia fija (1284, 1400, ... 2096 MHz) y una dirección SCR (0 a 7). Esta asignación se realiza en el menú de configuración del receptor, manual o automáticamente. Se recomienda asignar los cables más cortos a las frecuencias más altas.

¿Por qué no hay imagen cuando el conmutador conmuta?

Verifique que cada frecuencia se asigne solo una vez. Asegúrese de que los ajustes del receptor sean correctos (modo monocable). Controle que no haya un cortocircuito entre el receptor y el conmutador.

¿Se pueden poner en cascada varios EXR 2581?

Sí, hasta 8 conmutadores múltiples monocable se pueden poner en cascada. Esto permite atender hasta 64 receptores. Asegúrese de respetar las corrientes máximas admisibles en la línea principal (1000 mA).

¿Cuál es la tensión de alimentación requerida?

El dispositivo se alimenta a través del receptor por el cable coaxial. La tensión debe estar entre 12 y 14 V CC. Una tensión permanente de 18 V bloquearía el sistema.

¿Qué cables y conectores usar?

Use cables coaxiales de 75 Ω y conectores F conformes a la norma EN 61169-24. Evite conductores internos de diámetro superior a 1,2 mm para no dañar los conectores hembra.

¿Cómo limpiar el repartidor?

Limpie el dispositivo con un paño seco y que no suelte pelusa. No use nunca líquidos ni productos químicos. Desconecte la alimentación antes de cualquier limpieza.

¿Cuáles son las precauciones de seguridad importantes?

No abrir nunca el dispositivo. Desconecte el enchufe de alimentación antes de cualquier intervención. Instale el dispositivo en un lugar ventilado (5 cm alrededor), alejado de fuentes de calor y líquidos. Respete las normas EN 60728-11 y EN 60065.

¿Qué hacer en caso de sobrecalentamiento?

Asegúrese de que la ventilación sea suficiente (mínimo 5 cm en cada lado) y que la temperatura ambiente se mantenga entre -20 °C y +55 °C. Reduzca la carga si hay varios dispositivos en cascada. Si el problema persiste, desconecte el dispositivo y contacte a un profesional.

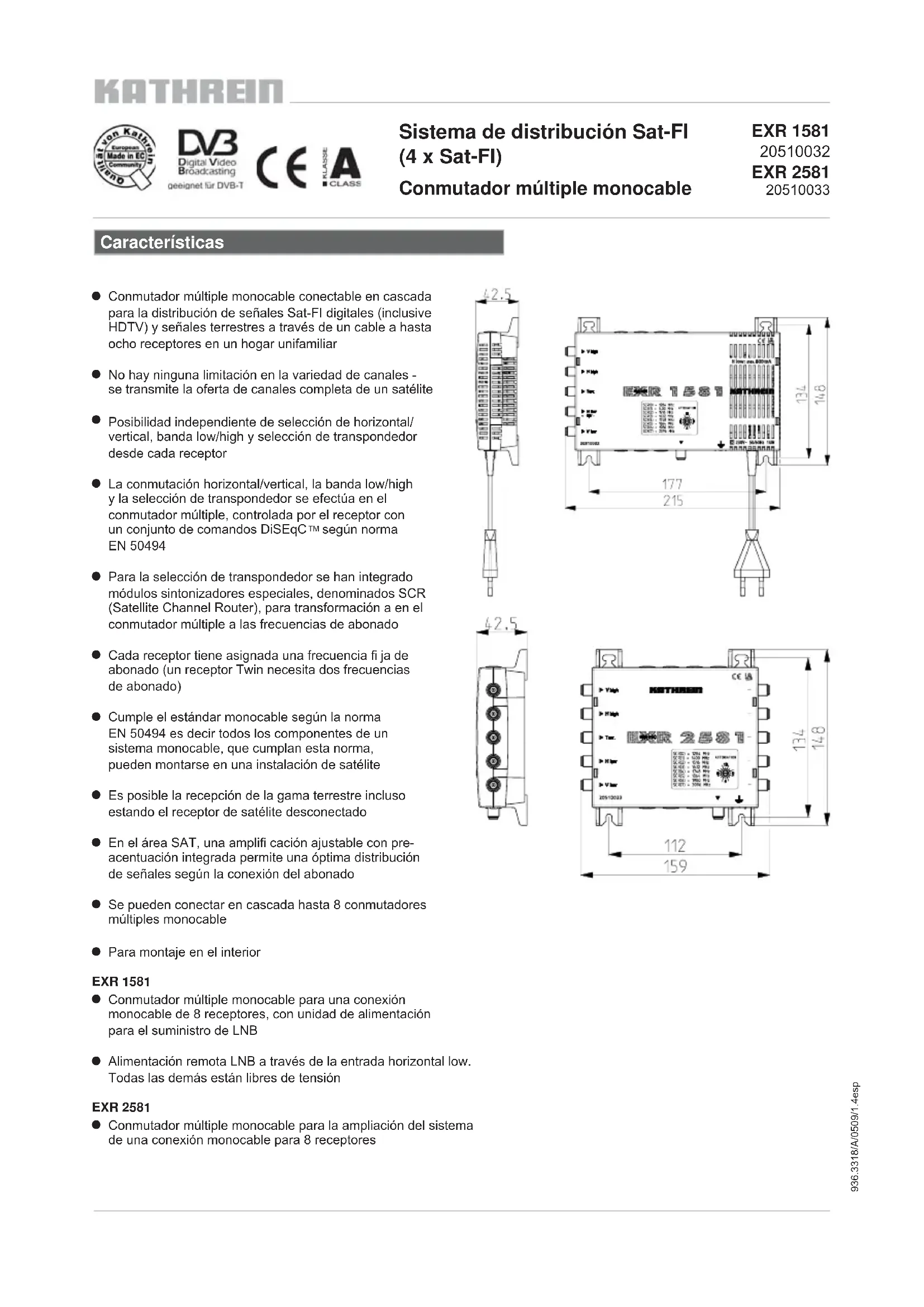

MANUAL DE USUARIO EXR 2581 KATHREIN

• Conmutador multiple monocable conectable en cascada para la distribución de senales Sat-Fl digitales (inclusive HDTV) y senales terrestres a工程技术 de un cable a hasta ocho receptores en un hogar unifamiliar
  No hay ninguna limitacion en la variedad de canales - se transmitte la-oferta de canales completa de un satelite
• Posibilitad independiente de seleccion de horizontal/ vertical, banda low/high y seleccion de transpondedor desde cada receptor
• La commutación horizontal/vertical, la banda low/high y la selección de transpondedor se efectúa en el commutador multiple, controlada por el receptor con un Conjunto de comandos DiSEqCTM según norma EN 50494
• Para la selección de transpondedor se han integrado发展模式 sintonizadores especiales, denominados SCR (Satellite Channel Router), para transformación a en el comutador multiple a las Frequencias de abonado
• Cada receptor tiene asignada una Frequencia fi ja de abonado (un receptor Twin necesita dos Frequencias de abonado)
• Cuple el estándar monocable según la norma EN 50494 es decir todos los componentes de un sistema monocable, que cumplan esta norma, pueda montarse en una instalación de satélite
• Es possible la Reception de la gama terrestre incluso estando el receptor de satélite desconectado
  En el area SAT, una amplificaacion ajustable con preacentuacion integra depeirteuna optima distribucion de snales segun la connexion del abonado
• Se pueda conectar en cascada hasta 8 conmutadores multiples monocable
• Para montaje en el interior

EXR 1581

• Conmutador multiple monocable para una conexión monocable de 8 receptores, con unidad de alimentación para el suministro de LNB
• Alimentación remota LNB a工程技术 de la entrada horizontal low. Todas las cuales están libres de tension

EXR 2581

• Conmutador multiple monocable para la ampliación del sistemas de una conexión monocable para 8 receptores

Datasétécnicos

Tipo EXR 1581 EXR 2581
Ref. 20510032 20510033
Conexiones de abonados 1 x 8 1 x 8
Entradas 1 x terrestre 4 x Sat-Fl 1 x terrestre 4 x Sat-Fl
Gama de Frequencia MHz 5-862 950-2150 5-862 950-2150
Pérdida de transmisión dB -- 2,5 2,0
Atenuación de la conexión (terrestre)		dB	1	-	7	-
Amplificación para conexión de abonado (SAT)1		dB	-	2 → 8	-	2 → 8
Margen de regulación del ajustador de atenuación(SAT 1, en pasos de 1 dB)		dB -	0-15	-	0-15
Desacoplamente horiz./vert.		dB	-	30	-	30
Desacoplamente de la linea principal		dB -- -	40
Nivel de salute max.2		dBμV	-	93	-	93
Frecuencia de abonado/dirección SCR	Receptor 1	MHz	1284/0		1284/0
	Receptor 2		1400/1		1400/1
	Receptor 3		1516/2		1516/2
	Receptor 4		1632/3		1632/3
	Receptor 5		1748/4		1748/4
	Receptor 6		1864/5		1864/5
	Receptor 7		1980/6		1980/6
	Receptor 8		2096/7		2096/7
Medida de apantallamento		dB	5-300 MHz > 85; 300-470 MHz > 80470-1000 MHz > 75; 1000-2400 MHz > 55
Tensión de alimentación admissible en laittersa de abonado		V	12-14		12-14
Consumo maximal. de corrente del conmutador multiple mA			350		350
Tensión nominal de entrada		V	198-253		-
Potencia nominal de entrada (con 800/200/0 mA de energia)		W	18,1/5/1,5		-
Tensión secundaria (entradahoriz. low)		V	18		-
Corrente de alimentación remota max. total3		mA	800		-
Corrente de alim. remota max. admissible por linea principal		mA	-		1000
Clase protección/tipo protección			II (aislamento protección)/IP 30		IP 30
Temperatura ambiente admissible		°C	- 20 a + 55		- 20 a + 55
Conexiones			Conectores F		Conectores F
Medidas		mm 215	x 148 x 43	160	x 148 x 43
Unidad de embalaje/peso		piezas/kg	(10)/0,65	(10)/0,45

1)Atenuación/amplificación en función de la Frequencia (preacentuación).
2)Según norma EN 60728-3, productos interferentes de 3^n ,依據, 35-dB-IMA
3A través de entrada horizontal low

Comandos DiSeqC™ para diversos canales

Canal	EHS.tv	Bibel TV	PRO 7	QVC
Nivel de Sat-FI	Vertical low	Horizontal low	Horizontal high	Vertical high
	1229 MHz	1082 MHz	1945 MHz	1952 MHz
	E0 10 5A ...	E0 10 5A ...	E0 10 5A ...	E0 10 5A ...
SCR 0 (1284 MHz)	01 17	08 F2	0D CA	05 CB
SCR 1 (1400 MHz)	21 34	29 0F	2D E7	25 E8
SCR 2 (1516 MHz)	41 51	49 2C	4E 04	46 05
SCR 3 (1632 MHz)	61 6E	69 49	6E 21	66 22
SCR 4 (1748 MHz)	81 8B	89 66	8E 3E	86 3F
SCR 5 (1864 MHz)	A1 A8	A9 83	AE 5B	A6 5C
SCR 6 (1980 MHz)	C1 C5	C9 A0	CE 78	C6 79
SCR 7 (2096 MHz)	E1 E2 E9 BD EE 95	E6 96
Edisión: Abril de 2008 Para los canales indicados es vázido: SR-FEC 22000-5/6

Ejemplo de una instalacion (representacion simbolica)

8 conexiones por vivienda

Indicaciones

Hay que prestar especial atencion para que cada fecuencia disponible en la calidad del conmutador multiple se asigne una sola vez, ya que en caso contrario los receptores interferieren entre La asignacion de las fecuencias se efectua en el menu de configuracion del receptor.

Enisión del tipo se pueda efectuar manual o automatístico.

Se recomienda asignar las cajas de enchufe con las longitudes de conexión más cortas a las Frequencias superiores.
El sistema está dimensionado por definimiento deforma que los equipos monocable se alimenten con 14 V DC.

Para la transmisión de lasseyes de control similes a DiSEqCTM,la alimentacion se comuta brevemente a 18 V DC. Una alimentacion permanente de 18 V bloquearia elsystema. Por este motivo se recomienda utilize las cajas de enchufe ESU 33/34, equipadas con una desconexion electrònica.

Los receptores conectados deben estar diseñados para el funciona monocable según EN 50494.

Posibles causas de fallos y eliminacion de los fallos

Problema Posible causa	Eliminación del fallo
El conmutador multiple no comuta	Señal de control faltante o incorrecta del receptor	Cerciorarse de que no haya ningún cortocircuito en la connexión del receptor al conmutador multiple. Comprobar los ajustes de menú del receptor (jmodo monocable!). La tensión de servicios en la calidad del receptor noDebe superar los 14 V
El conmutador multiple comuta, pero no hay ninguna imagen correspondiente	Frecuencia monocable incorrecta	Comprobar los ajustes del menú de todos los receptores connectados. Cerciorarse de que la asignación de Frequencia sea inequivoca

Montaje e instrucciones de seguridad

• Los equipos descritos sirven exclusivamente para instalar sistemas de��acion de satelite.
• Cualquier除外 uso o el incumplimiento de estas instruetiones de uso tendrán como consecuencia la perdida de la garantía.
• Los equipos solo deben montarse en interiores secos. No deben montarse sobre o+junto a materiales fácilmente infl amables.
• Los equipos deben provearse de un cable de compensacion de potencial (Cu, minimo 4 mm²).
• Deben tenerse en cuenta las dispositions de seguridad de las normas respectivas actuales EN 60728-11 y EN 60065
  Medios de fijacion: Tornillos para madera, max. 4,5 mm
• Clavija de conexión: Conector de HF 75 Ω (serie F) según EN 61169-24.
  Las calidas de usuario que no se utilizean deben cerrarse con resistencias de 75Ω (p.ej., EMK 03).

Equipo conductor de corriente

• NoAbrir ni manipularel equipo!
• jAl realizar problemas en la instalacion, desenchufar siempre el conector de red de la toma de corriere!
  Cerciorarse de que hay suficiente espacio! Como minimo, 5 cm!
• No montar en posicion invertida.
• Es Neededo que haya circulacion libre de aire para el enfiarnimiento del aparato. Peligro de recalentamento!
• Temperatura ambiente permittida -20 hasta +55^

Atencion:

• No se debe colocar sobre la fuente de alimentacion ningún objeto que contenga liquido.
• La fuente de alimentación noDebe entrada en contacto con gotas ni rocio de agua.
• Se debe poder acceder libremente al conector de red, y este debe poder utiliserse sin problemas.
• El aparato solo se pueda desconectar de la red electrica desenchufando el conector de red.

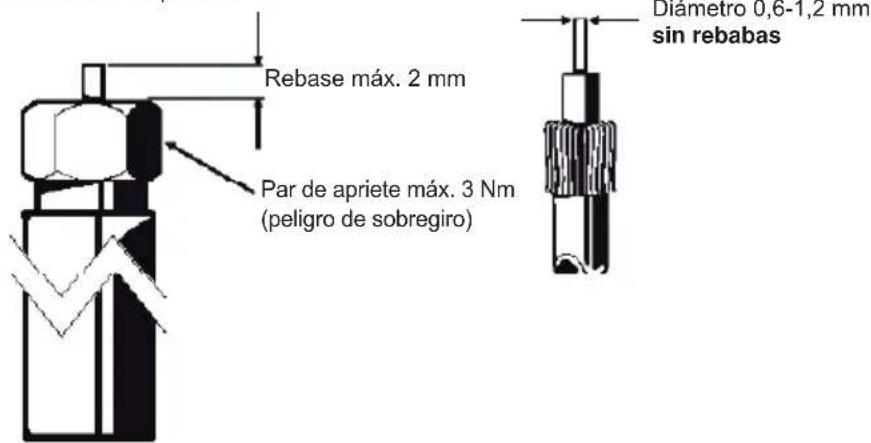

• En caso de conductores interiores del cable de diametro superior a 1,2 mm o bien si existe rebaba, pueda resultar destruidos los connectores hembra de los aparatos.

Los aparatos electrónicos no se deben tirar a la basura domestica. Según la directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos electricos y electrónicos usados, seienen que eliminar correctamente como residuos.

Una vez termine la vidautildeesteaparato,entregueloen los+puntodesrecogida publicos previstos al efecto,para su gestion como residuo.
