MANUALE UTENTE VH51 MARMITEK

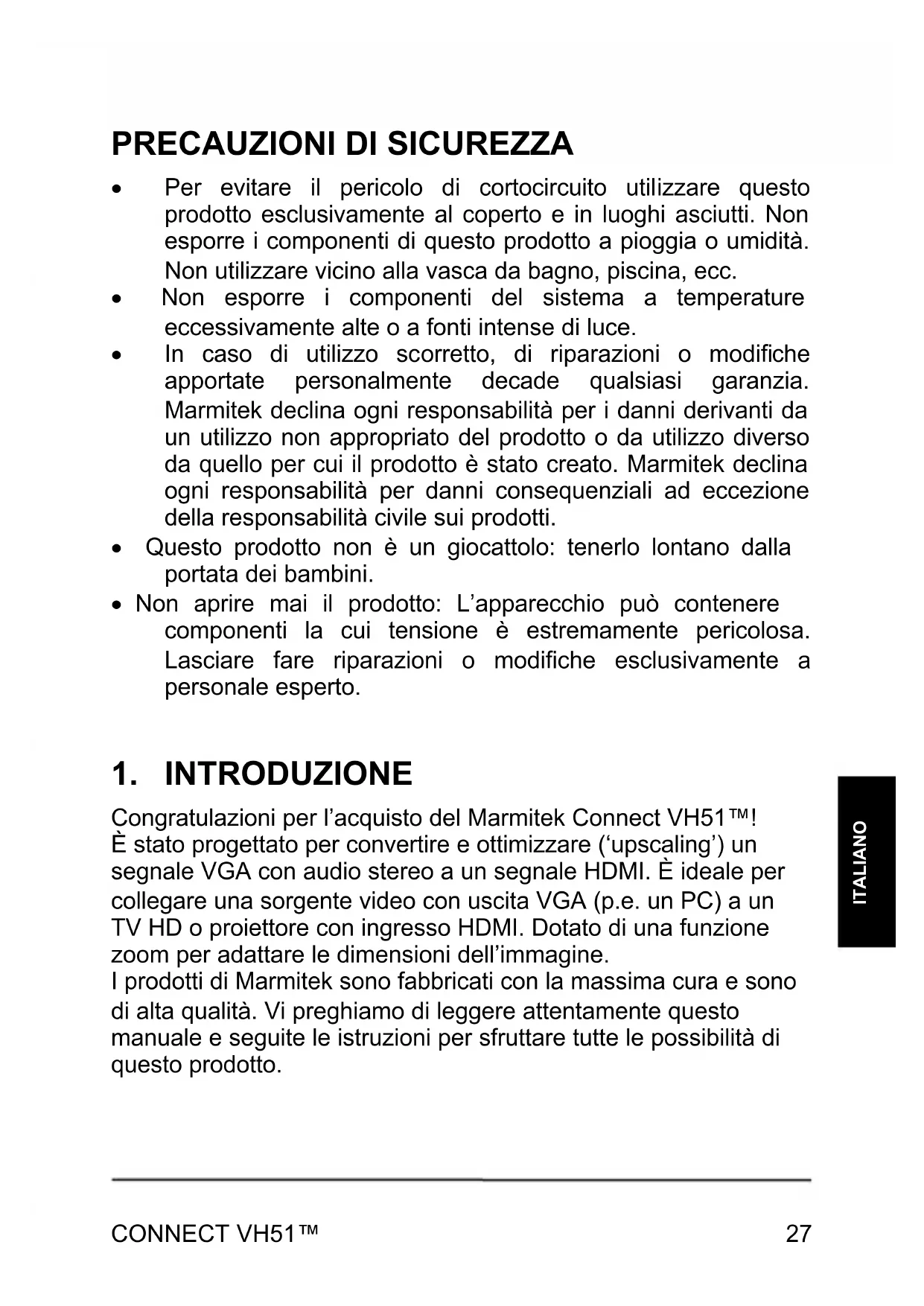

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature recessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.

1. INTRODUZIONE

Congratulazioni per l'acquisto del Marmitek Connect VH51™! è stato progettato per convertire e ottimizzare ('upscaling') un segnale VGA con audio stereo a un segnale HDMI. è ideale per collegare una sorgente video con uscita VGA (p.e. un PC) a un TV HD o proiettre con ingresso HDMI. Dotato di una funzione zoom per adattare le dimensioni dell'imagine.

I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attendamente quello manuale e seguite le istruzioni per sfruttare tutte le possibilità di quello prodotto.

2. CONTENUTO DELLA CONFEZIONE

1 x convertitore VGA a HDMI
1 x cavo di alimentazione USB
1 xistruzioni per l'uso

3. VANTAGGI

• Converti un segnale VGA (e audio stereo) al segnale HDMI (720p/1080p)
• Ideale in combinazione con un commutatore HDMI per collegare tutti i loro dispositivi al teileisore con un solo cavo
• Dotato di funzione zoom automatica e manuale per adattare le dimensioni dell'immagine
  Non richiede l'installation di software e quindi è di facile uso
• Con selettore 720p/1080p integrato

4. INSTALLAZIONE

Consigli per l'installazione:

• Spagnere tutti i dispositivi (TV HD e sorgente video) prima di collegarli al Connect VH51™. Se non è possibile spegnerli, staccare la spina alla presa di corrente.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliorie qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.

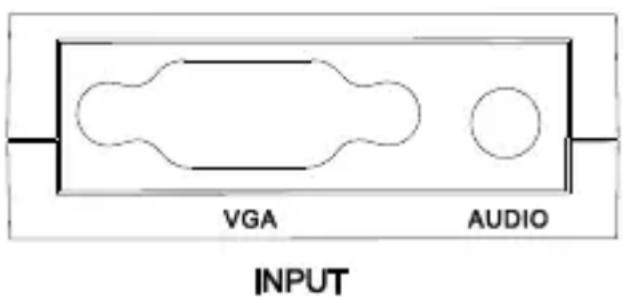

1. Collegare la sorgente video (p.e. un PC) all'ingresso VGA denominato "VGA",tramite un cavo VGA.

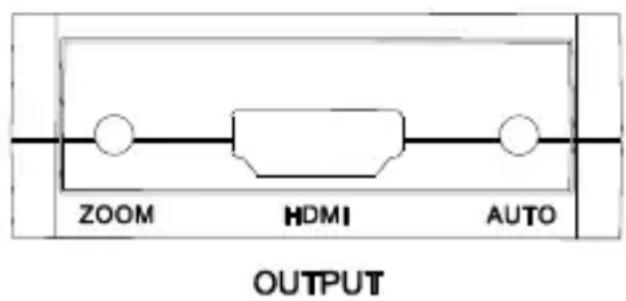

2. Collegare il TV HD o proiettre all'uscita HDMI denominata "HDMI",tramite un cavo HDMI.

3. Scegliere tramite il selettore integrato la risoluzione d'uscita desiderata, 720p o 1080p.
4. All'occurrezza, utilizzare la funzione zoom per adattare le dimensioni dell'immagine.
5. Il Connect VH51™ funzione a basso consumo energetico e viene alimentato dai dispositivi HDMI collegati. Non richiede un adattatore di alimentazione.

5. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità Se le immagini sono di cattiva qualità o mancano dopo il collegamento del convertitore HDMI, si deve cercare di identificare il problema collegando la sorgente HDMI direttamente a uno schermo (TV o proiettre). In questo modo è possibile determinare se il problema si trova nella sorgente HDMI, nel cavo HDMI, nel convertitore HDMI o quello schermo.

• Se il disposativo HDMI collegato non fornisce 5V tramite il cavo HDMI, si deve alimentare il convertitore HDMI tramite il cavo USB. A tale scopo utilizzato il cavo di alimentazione USB e collegarlo a qualsiasi porta USB libera degli altri dispositivi o utilizzato un adattatore standard di alimentazione USB.
• Per la migliorare qualità di immagini e suono usare solo cavi omologati High Speed HDMI®.
  Non usare cavi HDMI più lunghi di quantoindicato nei dati tecnici.
• Assicurarsi che il cavo HDMI e VGA e/o i connettori non siano danneggiati.

Avete ahora fornando che non sono state risposte qui sopra? Vi preghiamo di visitare il loro sito www.marmitek.com

6. CARATTERISTIC TECHNICHE

Concessioni

Ingresso VGA 1x VGA

Ingresso audio 1 x 3.5 mm Jack

Uscita HDMI 1 x HDMI (19 poli femmina)

Lunghezza cavo HDMI max. 15 metric

Video

Risoluzioni ingresso VGA 640 x 480@60Hz,

800 × 600@60Hz,

1024 x 768@60Hz,

1280 × 720@60Hz,

1280 x 768@60Hz,

1280 x 800@60Hz,

1280 × 960@60Hz ,

1280 x 1024@60Hz,

1360 x 768@60Hz,

1440 x 900@60Hz,

1600 x 1200@60Hz,

1920 x 1080@60Hz

Risoluzioni uscita HDMI

720p/ 60Hz e 1080p/ 60

Audio

Ingresso audio Stereo

Alloggiamo

Umidità di ambiente 10% all'85%

Le caratteristiche tecniche possono essere modificate alla preavviso.

DICHiarazione DI CONFORMITA

Con ciò, Marmitek BV, dichiara che lo Connect VH51™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

DIRITTI D'AUTORE

Marmitek è un marchio commerciale di Pattitude BV. Connect VH51™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impregnata perché le informazioni contene in quello manuale fosso il più possibile precise. Marmitek declina agli responsabilità per eventuali errorsi di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numeroi di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del Contenuto, incluse nella limitazioni la distribuzione, coproduzione, modifica, pubblicazione o trasmissione alla previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le coproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere Marchi delle rispettive società. La Citatione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il symbolo indica che quello

prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediatinge le speci che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.
