Caractéristiques techniques	Convertisseur audio/vidéo MARMITEK VH51, compatible HDMI, résolution jusqu'à 1080p.
Utilisation	Idéal pour connecter des appareils HDMI à des écrans ou projecteurs non HDMI.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports avec un chiffon doux.
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec des adaptateurs certifiés.
Informations générales	Produit léger, dimensions compactes, facile à transporter.

FOIRE AUX QUESTIONS - VH51 MARMITEK

Comment connecter le MARMITEK VH51 à mon téléviseur ?

Pour connecter le MARMITEK VH51 à votre téléviseur, utilisez un câble HDMI pour relier le port HDMI IN du convertisseur à un port HDMI de votre téléviseur. Ensuite, connectez la source audio/vidéo (comme un lecteur DVD ou une console de jeux) au port HDMI OUT.

Pourquoi je n'ai pas de signal vidéo sur mon téléviseur ?

Assurez-vous que le MARMITEK VH51 est bien alimenté et que toutes les connexions sont sécurisées. Vérifiez également que le téléviseur est réglé sur le bon port HDMI.

Le son est décalé par rapport à l'image, que faire ?

Si vous constatez un décalage audio-vidéo, essayez de redémarrer le MARMITEK VH51 et votre téléviseur. Vous pouvez également vérifier les paramètres de votre téléviseur pour voir s'il existe une option de synchronisation audio.

Le convertisseur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, essayez un autre adaptateur secteur compatible.

Puis-je utiliser le MARMITEK VH51 avec des appareils 4K ?

Le MARMITEK VH51 est conçu pour les résolutions jusqu'à 1080p. Pour des appareils 4K, il est recommandé d'utiliser un convertisseur compatible avec la résolution 4K.

Comment résoudre un problème de qualité d'image ?

Vérifiez que toutes les connexions sont sécurisées et que les câbles HDMI sont en bon état. Essayez également de changer la source d'entrée sur votre téléviseur pour voir si le problème persiste.

Le MARMITEK VH51 prend-il en charge le son surround ?

Le MARMITEK VH51 prend en charge le son stéréo. Pour le son surround, assurez-vous que votre système audio est compatible et que vous utilisez les connexions appropriées.

Comment réinitialiser le MARMITEK VH51 aux paramètres d'usine ?

Pour réinitialiser le MARMITEK VH51, débranchez l'appareil de l'alimentation, puis maintenez le bouton de réinitialisation enfoncé tout en le rebranchant. Relâchez le bouton après quelques secondes.

MODE D'EMPLOI VH51 MARMITEK

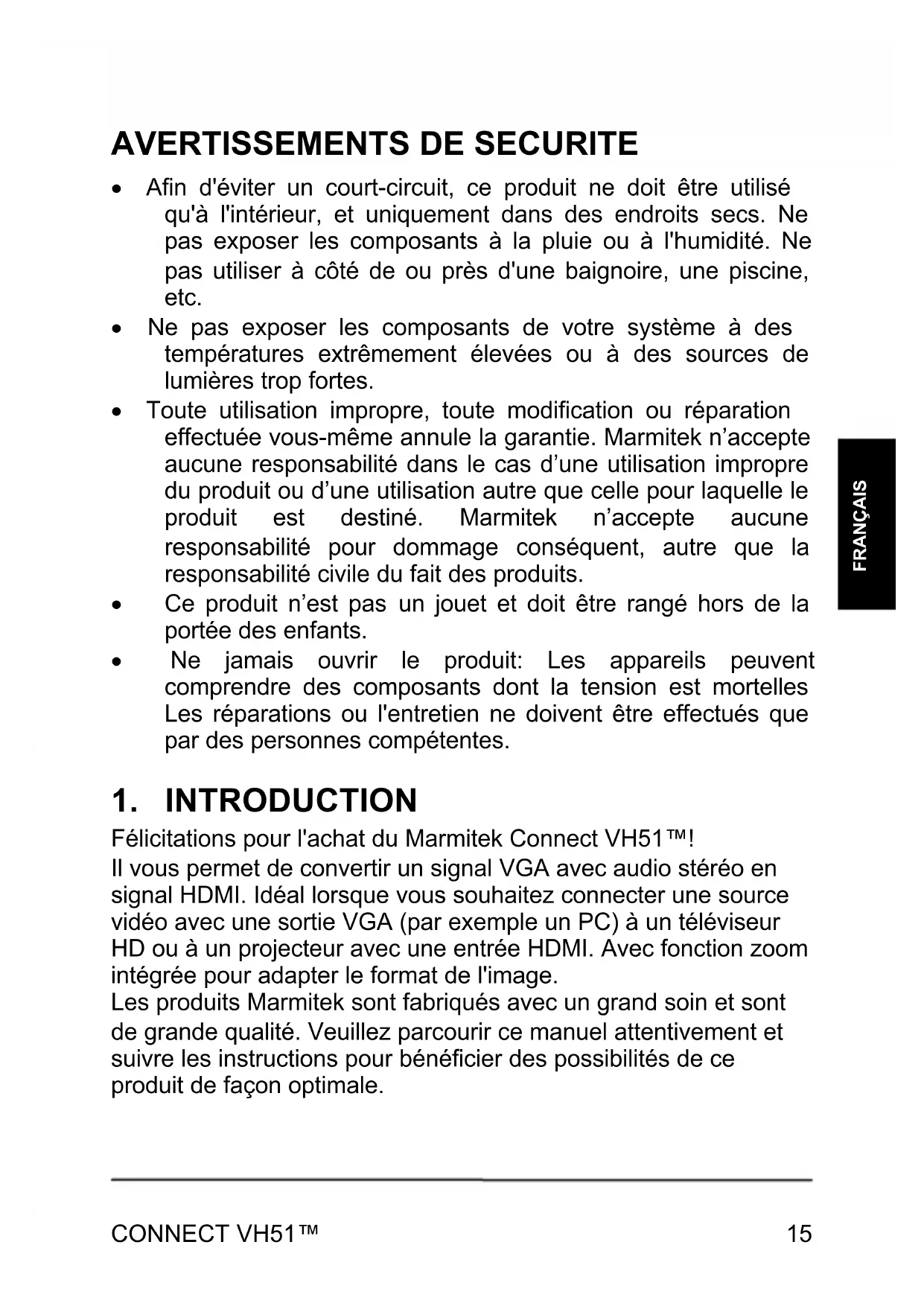

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémenté élevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les apparèils peuvent comprendre des composants dont la tension est mortelles. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.

1. INTRODUCTION

Félicitations pour l'achat du Marmitek Connect VH51™!

Il vous permet de convertir un signal VGA avec audio sté reproduction en signal HDMI. Idéal lorsque vous souhaitez connecter une source video à une sortie VGA (par exemple un PC) à un téléviseur HD ou à un projecteur avec une entrée HDMI. Avec fonction zoom intégrée pour adapter le format de l'image.

Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.

2. CONTENU DE L'EMBALLAGE

1 x VGA vers convertisseur HDMI
1 x Câble d'alimentation USB
1 x Manuel d'utilisation

3. AVANTAGES

• Convertissez un signal VGA (et un signal audio sté reproduction) en signal HDMI (720p/ 1080p)
• Idéal pour connecter en combinaison avec un Commutateur HDMI tous vos apparéils à votre téléviseur avec un seul cable
• Fonction zoom automatique et manuelle pour adapter le format de l'image
  Il n'est pas nécessaire d'inverter de logiciel, donc rapide et facile à utiliser
• Avec sélecteur 720p/ 1080p intégré

4. INSTALLATION

Conseils d'installation:

• Eteignez tous les apparciils (televiseur HD et source video) avant de les connecter au Connect VH51™. S'il n'est pas possible de les eteindre, débranche la prise de courant
• Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les cables HDMI, autrement cela pourrait les endommager.

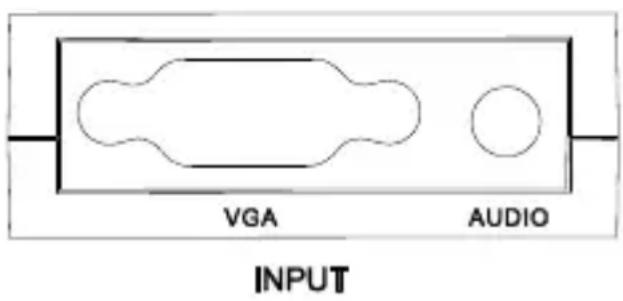

1. Connectez la source video (par exemple un PC) sur l'entrée VGA, avec l'inscription "VGA", avec un cable VGA.

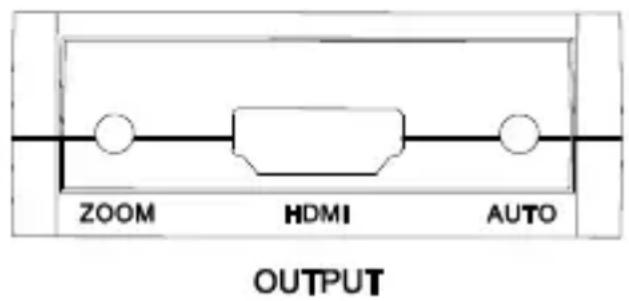

2. Connectez le téléviseur HD ou le projecteur sur la sortie HDMI avec l'inscription "HDMI" avec un cable HDMI.

3. Réglez le/selecteur intégré sur la résolution de sortie souhaitée, 720p ou 1080p.
4. Utilisez, si nécessaire, la fonction zoom pour adapter le format de l'image.
5. Le Connect VH51™ est éconergétique et utilise l'alimentation électrique des appareils HDMI connectés ; Un adaptateur secteur n'est pas nécessaire

5. FOIRE AUX QUESTIONS

Pas d'image (ou image de mauvaise qualité) ni de son

Si après avoir connecté le convertisseur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de tracer la cause du problème en connectant la source video directement à un écran (moniteur de PC ou projecteur). Vous pourrez ainsi déterminer si le problème provient de la source video, des cables VGA, du convertisseur HDMI ou de l'écran.

• Si l'appareil HDMI connecté ne fournit une alimentation de 5V par le biais du cable HDMI, vous devrez alimenter le convertisseur HDMI par le biais du cable USB. Utilisez pour cela le cable d'alimentation USB fourni et connectez-le sur n'importe quel port USB disponible sur l'un de vos apparêils ou utilisez un adaptateur secteur USB standard.
• Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son.
• N'utilisez pas de cables HDMI qui soient plus longs que ce qui est spécifique dans les caractéristiques techniques.
  Assurez-vous que le cable HDMI et le cable VGA et/ou les connecteurs ne soient pas endommages.

Les informations ci-dessus n'ont pas répondu à vos questions?

Veuillez consultier le site internet www.marmitek.com

6. CARACTERISTIQUES TECHNIQUES

Connexions

Entree VGA 1xVGA

Longueur du cable HDMI 15 metres maximum

(19 broches femelle)

Video

Résolutions entrée VGA 640 x 480@60Hz,

800 × 600 @ 60Hz,

1024 x 768@60Hz,

1280 x 720@60Hz,

1280 x 768@60Hz,

1280 x 800@60Hz,

1280 x 960@60Hz,

1280 x 1024@60Hz,

1360 x 768@60Hz,

1440 x 900@60Hz,

1600 × 1200@60Hz,

1920 x 1080@60Hz

Résolutions sortie HDMI 720p/60Hz en 1080p/60Hz

Audio

Entrée audio Stéréo

Boitier du Répartiteur

Dimensions (P × L × H) 66 × 55 × 20 ~mm

Poids 40g

Environnement

Température ambiente: +0 à +70°C

Humidité ambiente : 10% à 85%

Les specifications sont sujettes à modification sans préavis.

Par la presente Marmitek BV déclare que l'appareil Connect VH51™ est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipementselectriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externe

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

DROITS D'AUTEUR

Marmitek est une marque déposée de Pattitude BV. Connect VH51™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mise en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tous autres droits de propriété concernant le contentu (comprénant mais pas limités aux numérios de modulo, logiciels, audio, video, textes et photos) appartiennent à Marmitek B.V. Toute'utilisation du contentu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions.

Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises hierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de commande. Marmitek decline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.

Informations environnementales pour les clients de l'Union Européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un

circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et lesouvocs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec lesouvocs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez acheté le produit.
