BEDIENUNGSANLEITUNG VH51 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

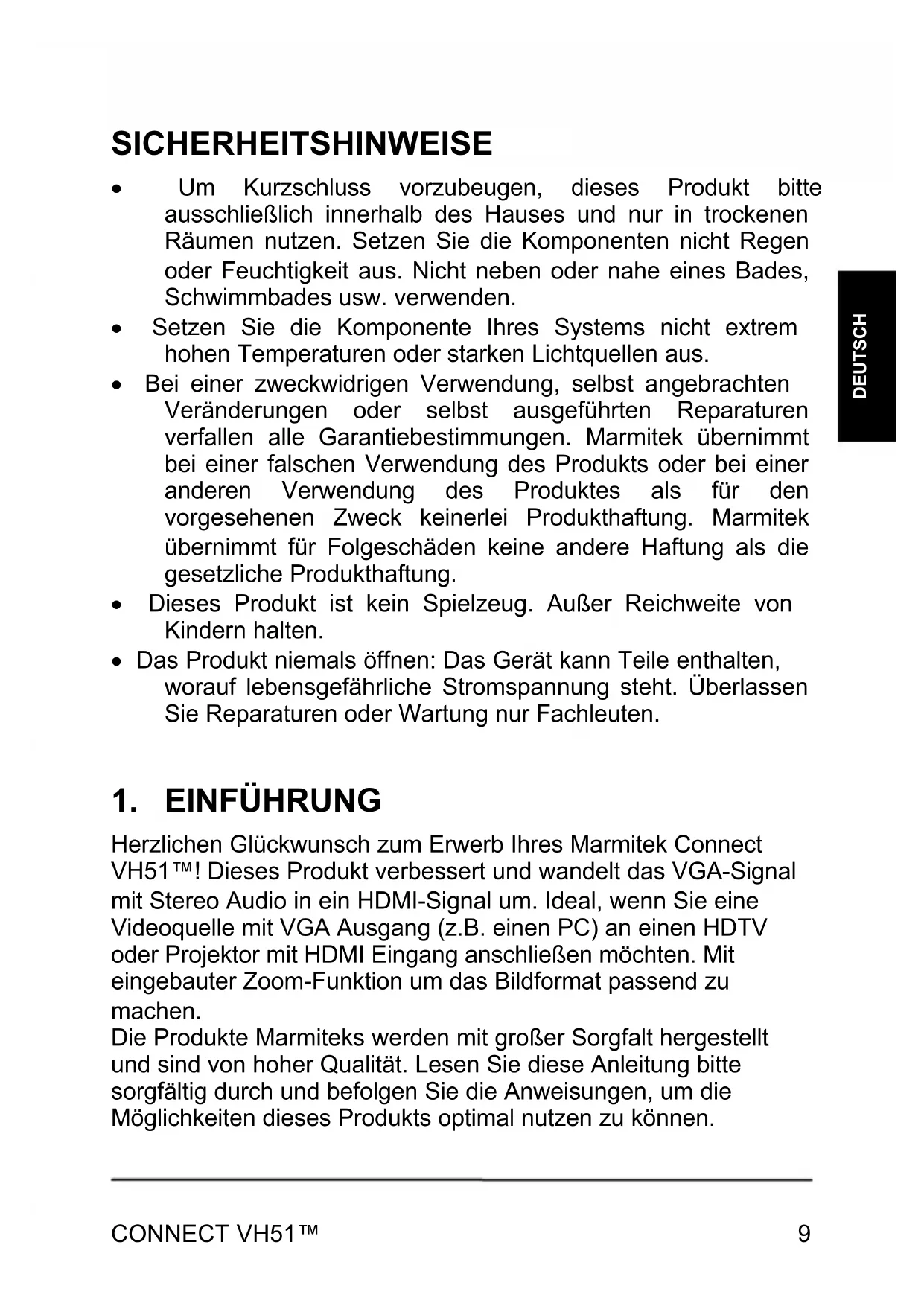

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

1. EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb Ihr's Marmitek Connect VH51™! Dieses Produkt verbessert und wandelt das VGA-Signal mit Stereo Audio in ein HDMI-Signal um. Ideal, wenn Sie eine Videoquelle mit VGA Ausgang (z.B. einen PC) an einen HDTV oder Projektor mit HDMI Eingang anschließen möchten. Mit eingebauter Zoom-Funktion um das Bildformat passend zu machen.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeit eineses Produktst optimal nutzen zu konnen.

2. VERPACKUNGsinhalt

1 x VGA auf HDMI Converter
1 x USB Speisungskabel
1 x Gebrauchsanleitung

3. VORZÜGE

• Konvertieren Sie ein VGA Signal (und Stereo Audio) in ein HDMI Signal (720p/ 1080p)
• Ideal in Verbindung mit einem HDMI Switcher, um all ihre Geräte mit nur einem einzigen Kabel an ihren Fernseher anzuschreiben.
• Automatische und manuelle Zoom-Funktion, um das Bildformat passend zu machen.
• Softwareinstallation nicht notwendig und damit schnell und einfach in der Verwendung.
• Mit eingebautem 720p/ 1080p Wahlschalter

4. INSTALLATION

Bevor Sie beginnen:

• Schalten Sie alle Geräte (HDTV und Videoquelle) zunachst aus, bevor Sie diese an den Connect VH51™ anschließen. Entfernen Sie den Stecker aus der Steckdose, falls dieser nicht ausgeschaltet werden kann.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppeln; diese können sonst beschädigen.

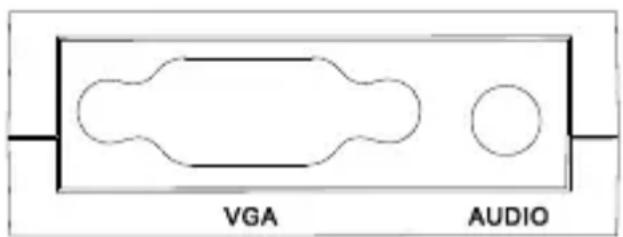

INPUT

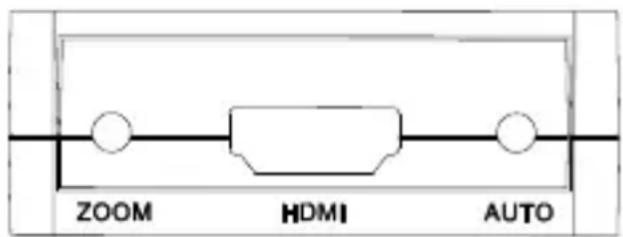

OUTPUT

1. Verbinden Sie die Videoquelle (beispielsweise den PC) mit einem VGA Kabel mit dem Ausgang mit der Bezeichnung "VGA".
2. Verbinden Sie den HDTV oder Projektor mit einem HDMI Kabel an einen HDMI Ausgang mit der Bezeichnung "HDMI" an.
3. Stellen Sie den eingebauten Wahlschalter auf die gewünschte Videoauflösung ein: 720p oder 1080p.
4. Verwenden Sie, wenn notig, die Zoom-Fumktion, um das Bildformat anzupassen.
5. Der Connect VH51™ ist ein energiaeffiziente Gerät und verwendet die Speisung der angeschlossenen HDMI Geräte. Ein Speisungsadapter wird nicht benötigt.

5. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Converters (Umwandler) kein, oder ein schlechetes Bild empfangen, versuchen Sie dann, die Videoquelle unmittelbar an einen Bildschirm anzuschlieben (PC Monitor oder Projektor). Auf diese Art konnen Sie ermitteln, ob das Problem an der Videoquelle, dem VGA Kabel, HDMI Converter oder dem Bildschirm entsteht.

• Wenn das angeschlossene HDMI Gerät keine 5V Speisung über das HDMI Kabel liefert, müssen Sie den HDMI Converter über das USB Kabel mit Strom versehen. Verwenden Sie dazu das enthaltene USB Speisungskabel und schreiben Sie diese an einen willkürlichen, frei en USB Anschluss Ihrer übrigen Geräte an oder verwenden Sie einen regulären USB Speisungsadapter.

• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt
• Überprüfen Sie das HDMI- und VGA Kabel und/oder Anschlüsse auf Beschädigungen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?

Schauen Sie dann unter www.marmitek.com

6. TECHNISCHE DATEN

Anschlüsse

VGAeingang 1xVGA

Audioeingang 1x3.5mm Kinkenkabel

HDMI Ausgang 1 x HDMI

HDMI Kabellange Hochstlange 15 Meter

(19-Buchsenkontakt)

Video

VGA Eingang Auflösungen 640 x 480@60Hz,

800 × 600@60Hz,

1024 x 768@60Hz,

1280 x 720@60Hz,

1280 x 768@60Hz,

1280 x 800@60Hz,

1280 × 960@60Hz ,

1280 x 1024@60Hz,

1360 x 768@60Hz,

1440 x 900@60Hz,

1600 × 1200@60Hz,

1920 x 1080@60Hz

HDMI Ausgang Auflösungen 720p/60Hz und 1080p/60Hz

Audiosignal

Audioeingang

Stereo

Gehäuse

Maßangaben (Tx B x H) 66 x 55 x 20mm

Gewicht 40g

Umgebung

Umgebungstemperatur +0 to +70^ C

Relative Feuchte 10% bis 85%

Angaben können ohne vorherige Mitteilung geändert werden.

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect VH51™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen Parlaments und des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzeleile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

COPYRIGHT

Marmitek BV ist ein Warenzeichen von Pattitude. Connect VH51™ ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts theses Handbuchs. Urheber-und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in this dem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem

Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulärem Haushaltmull getrennt entsorgt werden sollen. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regelung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigten, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.
