MANUALE UTENTE DRC200 MAKITA

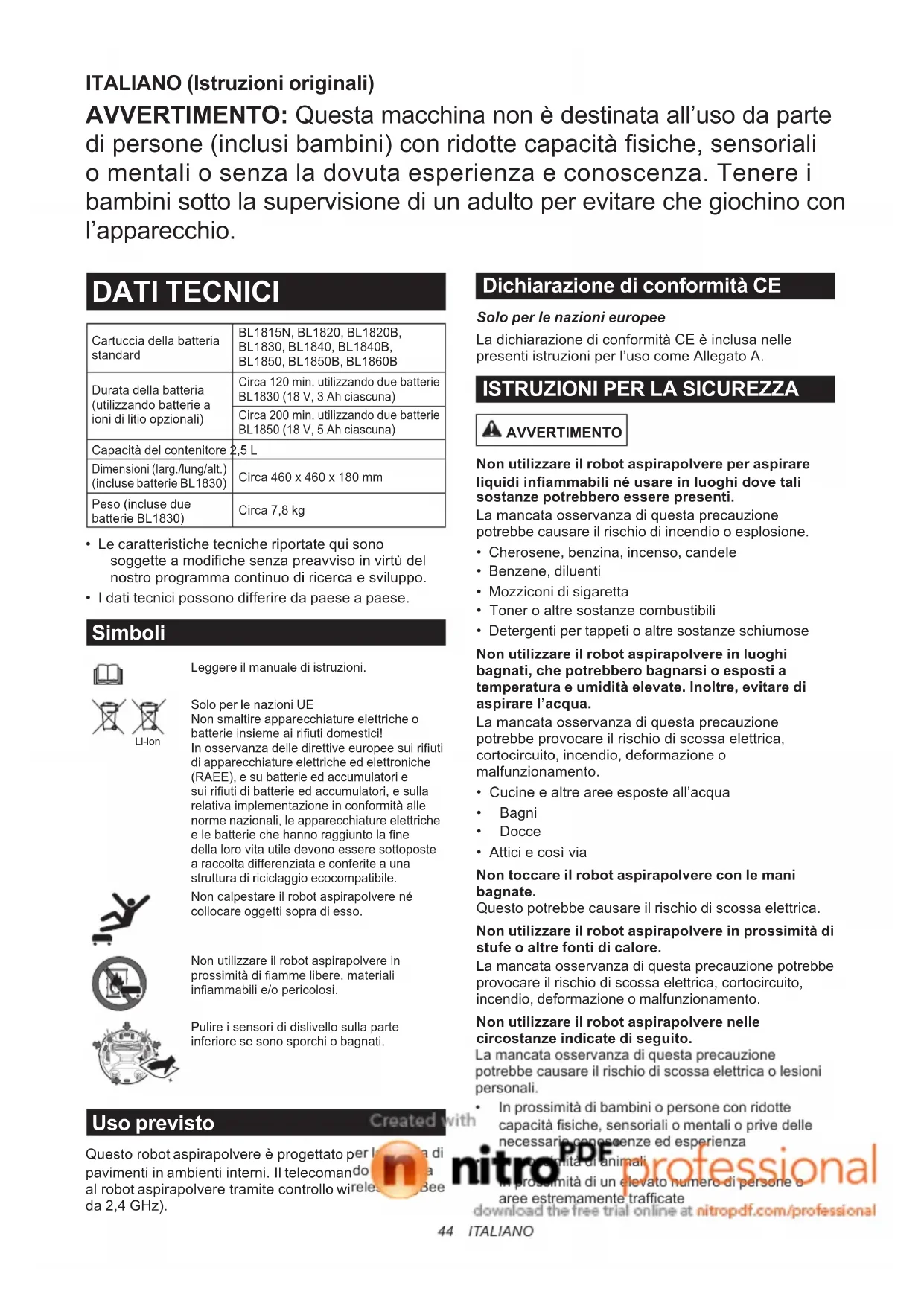

ITALIANO (Istruzioni originali)
AVVERTIMENTO: Questa macchina non è destinata all'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali o senza la dovuta esperienza e conoscenza. Tenere i bambini sotto la supervisione di un adulto per evitare che giochino con l'apparecchio.
DATI TECNICI
| Cartuccia della batteria standard | BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B, BL1860B |
| Durata della batteria (utilizzando batterie a ioni di litio opzionali) | Circa 120 min. utilizzando due batterie BL1830 (18 V, 3 Ah ciascuna) |
| Circa 200 min. utilizzando due batterie BL1850 (18 V, 5 Ah ciascuna) | |
| Capacità del contenitore 2,5 L | |
| Dimensioni (larg./lung/alt.) (incluse batterie BL1830) | Circa 460 x 460 x 180 mm |
| Peso (incluse due batterie BL1830) | Circa 7,8 kg |
- Le caratteristiche tecniche riportate qui sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.
- I dati tecnici possono differire da paese a paese.
Simboli
Leggere il manuale di istruzioni.
Solo per le nazioni UE Non smaltire apparecchiature elettriche o batterie insieme ai rifiuti domestici! In osservanza delle direttive europee sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), e su batterie ed accumulatori e sui rifiuti di batterie ed accumulatori, e sulla relativa implementazione in conformità alle norme nazionali, le apparecchiature elettriche e le batterie che hanno raggiunto la fine della loro vita utile devono essere sottoposte a raccolta differenziata e conferite a una struttura di riciclaggio ecocompatibile.
Non calpestare il robot aspirapolvere né collocare oggetti sopra di esso.
Non utilizzare il robot aspirapolvere in prossimità di fiamme libere, materiali infiammabili e/o pericolosi.
Pulire i sensori di dislivello sulla parte inferiore se sono sporchi o bagnati.
Uso previsto
Questo robot aspirapolvere è progettato per i pavimenti in ambienti interni. Il telecomando al robot aspirapolvere tramite controllo wirele da 2,4 GHz).
Created
Dichiarazione di conformità CE
Solo per le nazioni europee
La dichiarazione di conformità CE è inclusa nelle presenti istruzioni per l'uso come Allegato A.
ISTRUZIONI PER LA SICUREZZA
AVVERTIMENTO
Non utilizzare il robot aspirapolvere per aspirare liquidi infiammabili né usare in luoghi dove tali sostanze potrebbero essere presenti.
La mancata osservanza di questa precauzione potrebbe causare il rischio di incendio o esplosione.
• Cherosene, benzina, incenso, candele
- Benzene, diluenti
- Mozziconi di sigaretta
- Toner o altre sostanze combustibili
• Detergenti per tappeti o altre sostanze schiumose
Non utilizzare il robot aspirapolvere in luoghi bagnati, che potrebbero bagnarsi o esposti a temperatura e umidità elevate. Inoltre, evitare di aspirare l'acqua.
La mancata osservanza di questa precauzione potrebbe provocare il rischio di scossa elettrica, cortocircuito, incendio, deformazione o malfunzionamento.
• Cucine e altre aree esposte all'acqua
- Bagni
- Docce
- Attici e così via
Non toccare il robot aspirapolvere con le mani bagnate.
Questo potrebbe causare il rischio di scossa elettrica.
Non utilizzare il robot aspirapolvere in prossimità di stufe o altre fonti di calore.
La mancata osservanza di questa precauzione potrebbe provocare il rischio di scossa elettrica, cortocircuito, incendio, deformazione o malfunzionamento.
Non utilizzare il robot aspirapolvere nelle circostanze indicate di seguito.
La mancata osservanza di questa precauzione potrebbe causare il rischio di scossa elettrica o lesioni personali.
- In prossimità di bambini o persone con ridotte capacità fisiche, sensoriali o mentali o prive delle necessarie conoscenze ed esperienza
nitro in prossimità di animali in prossimità di un elevato numero di persone o aree estremamente trafficate download the free trial online at nitropdf.com/professional
Evitare assolutamente che il robot aspirapolvere sia utilizzato da bambini o persone disabili senza la sorveglianza di un adulto.
La mancata osservanza di questa precauzione potrebbe causare il rischio di scossa elettrica o lesioni personali.
Spegnere immediatamente l'apparecchio qualora venga rilevata un'anomalia o si verifichi un malfunzionamento.
La mancata osservanza di questa precauzione potrebbe causare emissione di fumo, incendio o scosse elettriche.
- Il robot aspirapolvere non funziona anche se acceso.
- Il robot aspirapolvere presenta una deformazione o si surriscalda in modo anomalo.
- Il robot aspirapolvere talvolta si interrompe durante il funzionamento.
- Il robot aspirapolvere emette un rumore anomalo durante il funzionamento.
- Il robot aspirapolvere emana odore di bruciato.
Spegnere il robot aspirapolvere in luoghi in cui sia vietato l'utilizzo.
La mancata osservanza di questa precauzione potrebbe causare un funzionamento non corretto di apparecchiature medicali.
Assicurarsi di rispettare le precauzioni di ciascuna struttura medica in caso di utilizzo di un apparecchio che emette onde radio.
Non utilizzare il robot aspirapolvere in aree sopraelevate strette e aperte.
La mancata osservanza di questa precauzione potrebbe causare la caduta del robot aspirapolvere, con conseguente rischio di malfunzionamento dell'apparecchio o lesioni personali.
- Scale
- Superficie di un tavolo, ripiano, credenza, frigorifero e così via
- Soppalchi, soffitte, piani con accesso diretto alla tromba delle scale, a ingressi e così via
- Ambienti con un'inclinazione di 10^ o superiore
Non esporre il robot aspirapolvere alla luce diretta del sole o a raggi infrarossi.
Un uso improprio dovuto a un errore del sensore potrebbe causare la caduta del robot aspirapolvere, con conseguente rischio di malfunzionamento dell'apparecchio o lesioni personali.
- Stufe alogene
• Telecomandi o sensori
• Raggi solari che filtrano da un vetro brinato
Spostare tutti gli oggetti che possono causare un incidente in caso di contatto con il robot aspirapolvere.
La mancata osservanza di questa precauzione potrebbe causare lesioni personali dovute al rovesciamento o alla caduta di oggetti.
• Candele accese, vasi e così via
- Dispositivi elettronici con controlli che si trovano alla stessa altezza del robot aspirapolvere.
Non coprire il robot aspirapolvere.
La mancata osservanza di questa precauzio potrebbe causare il surriscaldamento dell'apprentino, con conseguente rischio di incendio. Non appoggiarsi, né collocare oggetti pesanti sopra il robot aspirapolvere. Non sottoporre l'apparecchio a urti fisici eccessivi.
La mancata osservanza di questa precauzione potrebbe causare lesioni personali nonché il danneggiamento o il malfunzionamento dell'apparecchio.
In particolare, prestare molta attenzione ai bambini che giocano in prossimità del robot aspirapolvere.
Non modificare in nessun caso il robot aspirapolvere.
La mancata osservanza di questa precauzione potrebbe causare il rischio di incendio, scossa elettrica o lesioni personali.
Per eventuali interventi di riparazione, rivolgersi al rivenditore presso cui si è acquistato il robot aspirapolvere.
Non bloccare né inserire oggetti metallici o oggetti estranei facilmente combustibili nelle aperture di aspirazione o scarico. Inoltre, evitare di utilizzare il robot aspirapolvere in prossimità di oggetti che potrebbero bloccare l'apertura di aspirazione.
La mancata osservanza di questa precauzione potrebbe provocare il rischio di scossa elettrica, incendio o malfunzionamento.
Tenere il robot aspirapolvere lontano da fuoco e fiamme libere e non riscaldare o collocare l'apparecchio vicino a fonti di calore quali camino, stufe, luce diretta del sole o all'interno di un veicolo esposto al sole.
La mancata osservanza di questa precauzione potrebbe causare il rischio di cortocircuito o incendio nonché perdite di liquido dalla batteria o l'esplosione della batteria stessa.
Non lavare né esporre il robot aspirapolvere\* ad acqua o detergenti.
La mancata osservanza di questa precauzione potrebbe causare il rischio di scossa elettrica, cortocircuito o incendio.
* Ad esclusione di spazzola principale, piastra inferiore, spazzole laterali, vaschetta di raccolta della polvere e filtro
Non toccare le ruote di guida né inserire mani e piedi sotto il robot aspirapolvere durante il funzionamento.
La mancata osservanza di questa precauzione potrebbe causare lesioni personali.
In particolare, prestare molta attenzione ai bambini che giocano in prossimità del robot aspirapolvere.
Non incastrare né inserire sostanze estranee nei sensori del robot aspirapolvere.
La mancata osservanza di questa precauzione potrebbe provocare un malfunzionamento dell'apparecchio e il rischio di caduta del robot aspirapolvere con conseguenti lesioni personali, dovuta a un'operazione non corretta.
Non applicare del nastro ai sensori o alle ruote. Non alterare il paraurti o le forme delle ruote né premere il paraurti con eccessiva forza.
La mancata osservanza di questa precauzione potrebbe provocare un malfunzionamento
nitro dell'apparecondi di rischio di caduta del robot espirazione con conseguenti lesioni personali dovuta a un'operazione non corretta.
Pulire i sensori periodicamente.
La mancata osservanza di questa precauzione potrebbe provocare un malfunzionamento dell'apparecchio e il rischio di caduta del robot aspirapolvere con conseguenti lesioni personali, dovuta a un'operazione non corretta.
Non utilizzare nastro di delimitazione (venduto separatamente) sporco, danneggiato o strappato.
La mancata osservanza di questa precauzione potrebbe provocare il rischio di caduta del robot aspirapolvere con conseguenti lesioni personali, dovuta a un'operazione non corretta.
ATTENZIONE
Non utilizzare il robot aspirapolvere negli ambienti indicati di seguito.
La mancata osservanza di questa precauzione potrebbe causare un funzionamento non corretto di altre apparecchiature.
- All'interno di un ospedale o in prossimità di apparecchiature medicali
• All'interno di un aereo - In prossimità di apparecchiature elettroniche che richiedono controllo di precisione o utilizzano segnali deboli.
Assicurarsi che il robot aspirapolvere e il telecomando si trovino a una distanza di oltre 15 cm da pacemaker cardiaci e defibrillatori impiantabili.
La mancata osservanza di questa precauzione potrebbe causare un malfunzionamento dei dispositivi medicali.
Non inserire sostanze estranee in spazi vuoti e aperture.
La mancata osservanza di questa precauzione potrebbe causare il rischio di scossa elettrica o lesioni personali.
Accertarsi che le dita non restino intrappolate nell'apparecchio durante la pulizia del robot aspirapolvere.
La mancata osservanza di questa precauzione potrebbe causare lesioni personali.
Assicurarsi di leggere completamente le presenti ISTRUZIONI PER L'USO prima di utilizzare il robot aspirapolvere.
La mancata osservanza di questa precauzione potrebbe causare il malfunzionamento dell'apparecchio o lesioni personali.
AVVISO
Interrompere immediatamente l'utilizzo della batteria qualora si rilevino un odore poco piacevole, perdite, riscaldamento anomalo, deformazione o scolorimento.
La mancata osservanza di questa precauzione potrebbe causare il malfunzionamento dell'apparecchio.
Non utilizzare il robot aspirapolvere in spazi esterni o in ambienti con accesso diretto verso l'esterno.
La mancata osservanza di questa preca potrebbe causare un malfunzionamento dell'apparecchio.
Non utilizzare il robot aspirapolvere negli ambienti indicati di seguito.
La mancata osservanza di questa precauzione potrebbe causare un malfunzionamento dell'apparecchio.
- Ambienti in cui particelle di olio da cucina o altri componenti oleosi sono sospesi nell'aria
- Ambienti in cui vengono utilizzate bombolette spray o prodotti chimici simili a quelli impiegati in saloni da barbiere, centri estetici e lavanderie a secco
- Ambienti polverosi
Non utilizzare il robot aspirapolvere negli ambienti indicati di seguito.
La mancata osservanza di questa precauzione potrebbe danneggiare tappeti e stuoie che coprono il pavimento o graffiare le superfici dei pavimenti.
- Ambienti con tappeti e stuoie che si possono danneggiare facilmente (pelliccia di montone, materiali in feltro e così via)
• Pavimenti in legno grezzo o in marmo - Pavimenti appena cerati
Non utilizzare il robot aspirapolvere su tappeti e stuoie a pelo lungo (7 mm o superiore).
La mancata osservanza di questa precauzione potrebbe danneggiare tappeti e stuoie o causare il malfunzionamento del robot aspirapolvere.
Non utilizzare il robot aspirapolvere su superfici dure o con dislivelli, come pavimenti in cemento e così via.
La mancata osservanza di questa precauzione potrebbe accelerare l'usura delle spazzole e delle ruote.
Non utilizzare il robot aspirapolvere se le spazzole o le ruote sono usurate.
In caso contrario, le superfici dei pavimenti si potrebbero graffiare. Interrompere l'utilizzo dell'apparecchio e rivolgersi al rivenditore presso cui si è acquistato il robot aspirapolvere.
Rimuovere eventuali granelli di sabbia depositati sulla spazzola principale, sulle spazzole laterali e sulle ruote.
La mancata osservanza di questa precauzione potrebbe causare graffi alle superfici dei pavimenti.
Non aspirare gli elementi riportati di seguito.
La mancata osservanza di questa precauzione potrebbe causare graffi o ostruzioni all'interno del robot aspirapolvere nonché un malfunzionamento dell'apparecchio.
• Liquidi o rifiuti umidi organici
• Sostanze chimiche o grassi
- Escrementi di animali domestici
• Elevate quantità di polvere o sabbia
• Oggetti affiliati (vetro, coltelli, perni e simili)
- Pezzi di carta o plastica di grandi dimensioni
• Cavi o corde
Pulire il filtro dopo l'aspirazione di polvere molto sottile (intonaco, cemento, gesso e così via).
La mancata osservanza di questa precauzione potrebbe causare il malfunzionamento dell'apparecchio.
nitroPDF
professionale
Non utilizzare il robot aspirapolvere se il filtro è ostruito o i sensori sono macchiati.
La mancata osservanza di questa precauzione potrebbe causare un malfunzionamento dell'apparecchio.
Non lubrificare la spazzola rotante o altre parti in movimento.
La mancata osservanza di questa precauzione potrebbe causare la rottura delle parti in plastica.
CONSERVARE QUESTE ISTRUZIONI.
Uso e manutenzione della batteria dell'apparecchio
- Ricaricare solo con il caricatore indicato dal costruttore. Un caricatore adatto per un tipo di batteria può causare il rischio di incendio quando utilizzato su una batteria di tipo diverso.
- Usare gli utensili elettrici esclusivamente con le batterie prescritte. L'uso di batterie di tipo diverso può causare il rischio di lesioni o incendio.
- Quando non si utilizza la batteria, tenerla a distanza di sicurezza da graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che possono collegare fra loro i terminali.
- In condizioni estreme, si potrebbero verificare fuoriuscite di liquido dalla batteria; evitare il contatto. In caso di contatto accidentale, lavare con acqua.
Importanti istruzioni di sicurezza per la batteria
- Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.
- Non smontare la cartuccia della batteria.
- Se il tempo di funzionamento diventa eccessivamente breve, interrompere immediatamente l'utilizzo dell'apparecchio. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.
-
In caso di contatto dell'elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.
-
Non cortocircuitare la batteria:
(1) Non toccare i terminali della batteria con materiale in grado di condurre elettricità.
(2) Evitare di riporre la cartuccia delle batterie a contatto con oggetti metallici quali chiodi, monete e così via.
(3) Non esporre la cartuccia delle batterie all'acqua o alla pioggia.
Un cortocircuito può provocare un ele flusso di corrente, surriscaldamento, rotture.
- Non conservare il robot aspirapolvere e la cartuccia delle batterie in luoghi dove la temperatura può raggiungere oppure superare i 50°C.
- Evitare di bruciare le batterie anche se sono estremamente danneggiate oppure completamente esaurite. Se esposte al fuoco, le batterie possono esplodere.
- Evitare di far cadere o di colpire la cartuccia delle batterie.
- Non utilizzare la cartuccia delle batterie se danneggiata.
- Per lo smaltimento della cartuccia delle batterie, attenersi alle disposizioni delle normative locali.
CONSERVARE QUESTE ISTRUZIONI.
ATTENZIONE: Utilizzare esclusivamente batterie Makita originali. L'utilizzo di batterie Makita non originali o batterie che sono state modificate può causare l'esplosione delle batterie, con conseguente rischio di incendio, danno e lesioni personali. Inoltre, la garanzia Makita per l'utensile e il caricatore Makita verrà invalidata.
Suggerimenti per il prolungamento della durata della batteria
- Caricare le batterie prima di scaricarle completamente. Se si nota una diminuzione di potenza dell'apparecchio, interrompere il funzionamento e ricaricare la cartuccia delle batterie.
- Non ricaricare una batteria già completamente carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.
- Caricare la cartuccia delle batterie in ambienti con una temperatura compresa tra 10°C e 40°C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare.
- Se si prevede di non utilizzare la cartuccia delle batterie per un periodo di tempo prolungato (oltre sei mesi), è consigliabile caricarla completamente.
Sistema di protezione della cartuccia delle batterie e dell'apparecchio
Il robot aspirapolvere è dotato di un sistema di protezione della cartuccia delle batterie e dell'apparecchio che interrompe automaticamente il flusso di corrente al motore in modo da prolungare il ciclo di vita dell'apparecchio e delle batterie. Il robot aspirapolvere si arresta automaticamente nel caso in cui si verifichino le condizioni riportate di seguito.
Created with
Se il robot aspirapolvere è sovraccarico e si osserva un assorbimento di corrente eccessivamente elevato, l'apparecchio si interrompe automaticamente senza alcuna indicazione.
Per riavviare il robot aspirapolvere, disattivare l'alimentazione, eliminare la causa del sovraccarico, quindi riaccendere l'apparecchio.
Surriscaldamento
Se il robot aspirapolvere si surriscalda, la spia ⚠ lampeggia 5 o 7 volte per ciascuna sequenza e l'apparecchio si interrompe automaticamente. In tal caso, lasciare che il robot aspirapolvere si raffreddi prima di riaccenderlo.
Sovrascarica
Se l'autonomia residua della batteria diventa bassa, il robot aspirapolvere si interrompe automaticamente e non risponde ad alcuna operazione di azionamento. In tal caso, rimuovere e ricaricare la cartuccia delle batterie.
PULSANTI E INDICATORI
È possibile trovare i dettagli relativi alle parti dell'apparecchio cercando il numero della figura corrispondente a ciascuna parte nel presente documento (ad esempio, per il pulsante ⏻ ACCENSIONE, cercare "Fig. F-8").
Robot aspirapolvere (Fig. F)
- Spia pilota
- Spia di correzione dei problemi
- Spia di manutenzione filtro
- Spia di manutenzione spazzole
- 📄 Indicatori della batteria (per le cartucce delle batterie di destra e sinistra)
- Pulsante e spie del timer
- Pulsante e spie della modalità di navigazione
n↑: Modalità pattern
X: Modalità casuale - ⏻Pulsante ACCENSIONE (avvio/arresto)
- Pulsante e spia del cicalino
- ✱ Pulsante e spia di aspirazione
- ◆ Pulsante e spia del sensore di delimitazione
Telecomando (Fig. G)
- Pulsante SPEGNIMENTO
- ▶II Pulsante di avvio/arresto
- Pulsante del segnale luminoso di posizione
- Pu/Pulsanti della modalità di navigazione
- Pulsante del timer
- Pulsante del cicalino
- ✱ Pulsante di aspirazione
PRIMA DELL'USO
Assemblaggio e installazione della batteria
ATTENZIONE: Prima di eseguire qualsiasi operazione sul robot aspirapolvere, assicurarsi di spegnerlo.
Accessori forniti
Accertarsi che nella confezione siano inclusi i componenti riportati nell'elenco seguente.
- Batterie AAA (LR03) (x2)
- Spazzole laterali (x4, incluse due spazzole di ricambio)
• Viti per l'installazione delle spazzole laterali (x4)
• Nastro di delimitazione (15 m x1) - Istruzioni per l'uso (x1)
- Guida rapida (x1)
• Note sull'utilizzo (x1)
Installazione delle spazzole laterali (Fig. A)
Installare le spazzole laterali su entrambi i lati della parte frontale inferiore del robot aspirapolvere.
AVVISO: Prima di iniziare le operazioni, assicurarsi di collocare un tappeto o altro materiale di imbottitura sul pavimento per impedire danni al pavimento e al robot aspirapolvere (Fig. B).
- Allineare la spazzola laterale della testa dell'albero rotante sul robot aspirapolvere alla scanalatura della spazzola collegata alla testa dell'albero.
- Fissare la spazzola laterale con la vite fornita in dotazione.
AVVISO: Assicurarsi di utilizzare il robot aspirapolvere con le spazzole laterali installate.
Installazione delle cartucce delle batterie
Allineare la scanalatura (Fig. C-2) sulla cartuccia delle batterie alla linguetta (Fig. C-3) sull'alloggiamento della batteria e spingere la cartuccia in posizione. Inserire completamente la cartuccia delle batterie finché non si blocca in posizione con uno scatto.
Se si rileva un indicatore rosso (Fig. C-1) sul lato superiore del pulsante di rilascio, la cartuccia delle batterie non è completamente bloccata.
ATTENZIONE: Prestare particolare attenzione durante l'installazione delle cartucce delle batterie evitando che le dita restino incastrate tra l'alloggiamento e la cartuccia delle batterie.
Il robot aspirapolvere funziona con una sola cartuccia delle batterie installata su uno dei due alloggiamenti della batteria.
Per rimuovere la cartuccia delle batterie, farla scivolare dall'alloggiamento tenendo premuto il pulsante di rilascio (Fig. D-1) sulla cartuccia.
Inserimento delle batterie nel telecomando (Fig. E)
Far scivolare il coperchio del vano batteria e inserire due batterie AAA (LR03), assicurandosi di allineare correttamente la polarità (+/-).
AVVISO: Non utilizzare contemporaneamente batterie nuove e usate né utilizzare insieme tipi diversi di batterie.
AVVISO: Rimuovere le batterie se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato.
ATTENZIONE: In caso di contatto della pelle o degli occhi con le perdite di elettrolita dalle batterie, sciacquare immediatamente con acqua.
Accoppiamento del robot aspirapolvere e del telecomando
Il robot aspirapolvere viene fornito già accoppiato con il telecomando. Tuttavia, se si sostituisce il telecomando, è necessario eseguire nuovamente il processo di accoppiamento.
- Tenere premuti i pulsanti del timer 📋 (Fig. F-6) e della modalità di navigazione 🌐 (Fig. F-7) simultaneamente sul robot aspirapolvere finché il cicalino non emette due segnali acustici.
- Tenere premuti i pulsanti del timer 🎨 (Fig. G-5) e del segnale luminoso di posizione 🎨 (Fig. G-3) simultaneamente sul telecomando finché il cicalino non emette un segnale acustico.
Se il processo di accoppiamento non riesce e il cicalino emette 5 segnali acustici, rieseguire l'accoppiamento.
Organizzazione delle stanze
Per assicurare un movimento uniforme
- Chiudere le porte della stanza. Se il dislivello della soglia della porta è minimo e il robot aspirapolvere è in grado di superare il dislivello senza problemi, la porta può essere lasciata aperta in modo da consentire al robot aspirapolvere di continuare a pulire la stanza adiacente.
- Collocare degli ostacoli davanti a mobili o oggetti che si possono danneggiare facilmente.
- Collocare degli ostacoli per impedire al robot aspirapolvere di accedere a spazi in cui potrebbe rimanere incastrato, ad esempio sotto ripiani bassi.
- Spostare in un'altra stanza oggetti alti, sottili e instabili e tutti gli oggetti che si possono capovolgere facilmente.
- Bloccare le ruote di carrelli o altri oggetti oppure spostarli in un'altra stanza.
- Disporre i cavi elettrici lungo le pareti.
- Spostare cuscini, libri o altri oggetti che possono impedire al robot aspirapolvere di avanzare verso un'altra stanza.
- Sollevare le parti di tende o altri oggetti che cadono sul pavimento.
-
Trasferire in un'altra stanza tutti i tappeti con fili facilmente staccabili o con dislivelli e stuoie sottili e facilmente spostabili.
-
Ripiegare eventuali frange sotto il tappeto.
- Rimuovere tutti gli oggetti di piccole dimensioni o di valore che possano essere facilmente aspirati.
- Rimuovere eventuali cavi, cinghie, corde, pezzi di carta sottili o sacchetti di plastica dal pavimento.
- Ritrarre eventuali prese da pavimento a scomparsa.
- Coprire con assi eventuali grate divisorie sul pavimento in modo che il robot aspirapolvere possa riconoscerle come ostacoli e non tenti di superarle.
Come impedire la caduta del robot aspirapolvere
- Se l'area di pulizia prevede una rampa di scale o altri spazi in cui il robot aspirapolvere potrebbe cadere, per tenere lontano il robot aspirapolvere da questi tipi di ostacoli, collocare oggetti con un'altezza di 15 cm o superiore e abbastanza pesanti da tollerare un eventuale impatto contro il robot aspirapolvere.
- Bloccare raggi solari e infrarossi con tende (il robot aspirapolvere potrebbe cadere su un piano inferiore nel tentativo di schivare i raggi solari o infrarossi).
- Chiudere le porte scorrevoli in alluminio (il robot aspirapolvere potrebbe non rilevare il dislivello tra il binario scorrevole in alluminio e il pavimento, con conseguente rischio di caduta).
- Spostare in un'altra stanza eventuali tappeti e stuoie che coprono il pavimento in prossimità di dislivelli (il robot aspirapolvere potrebbe non rilevare il dislivello, con conseguente rischio di caduta).
NOTA
- Non utilizzare il robot aspirapolvere per aspirare liquidi infiammabili né usare in luoghi dove tali sostanze potrebbero essere presenti (la mancata osservanza di questa precauzione potrebbe causare il rischio di incendio o esplosione).
- Non utilizzare il robot aspirapolvere in luoghi bagnati, che potrebbero bagnarsi o esposti a temperatura e umidità elevate. Inoltre, evitare di aspirare l'acqua (la mancata osservanza di questa precauzione potrebbe provocare il rischio di scossa elettrica, cortocircuito, incendio, deformazione o malfunzionamento).
- Non utilizzare il robot aspirapolvere in ambienti in cui la distanza tra il muro e un eventuale dislivello sia pari a 1 m circa o inferiore (in rari casi, il robot aspirapolvere potrebbe cadere mentre si sposta indietro).
- Non utilizzare il robot aspirapolvere in aree in cui eventuali barriere, che il robot non è in grado di oltrepassare, sono situate in prossimità di muri o ostacoli. Il robot aspirapolvere potrebbe restare incastrato nella barriera mentre tenta di spostarsi all'indietro per evitare la parete o l'ostacolo.
- Disattivare eventuali sistemi di sicurezza domestici (il robot aspirapolvere potrebbe essere erroneamente scambiato per un intruso).
- È possibile che il robot aspirapolvere non sia in grado di evitare dislivelli di 5,5 cm o inferiori.
-
È possibile che sugli schermi TV venga visualizzato un segnale di disturbo mentre il robot aspirapolvere è in funzione (non si tratta di un malfunzionamento
del televis
del televisore nitro PDF
professional
download the free trial online at nitropdf.com/professional -
Non lasciare il robot aspirapolvere per lunghi periodi di tempo con la cartuccia delle batterie installata (si potrebbe verificare una fuoriuscita dell'elettrolita dalla batteria).
- Non capovolgere il robot aspirapolvere con la cartuccia delle batterie installata (è possibile che venga accidentalmente premuto un pulsante mettendo involontariamente in funzione l'apparecchio).
FUNZIONAMENTO
Il robot aspirapolvere percorre l'intero pavimento in base alla modalità di navigazione preimpostata, evitando eventuali ostacoli grazie ai sensori a ultrasuoni (Fig. P-1), e cattura polvere, sporco e altri detriti che incontra lungo il percorso utilizzando le spazzole laterali, la spazzola principale e la ventola di aspirazione. Tuttavia, in alcune situazioni i sensori potrebbero non rilevare un ostacolo. Se il robot aspirapolvere entra in collisione con un ostacolo, il paraurti (Fig. P-2) assorbe l'impatto e il robot aspirapolvere cambia la direzione del movimento.
NOTA: In alcuni casi il robot aspirapolvere potrebbe non essere in grado di oltrepassare barriere che si trovano a un'altezza superiore a 1,5 cm, anche se il robot aspirapolvere è progettato per superare tali barriere.
NOTA: Il robot aspirapolvere potrebbe evitare aree di colore nero, in legno scuro o in vetro.
NOTA: Una volta completato un ciclo di pulizia, è possibile che, in determinate condizioni, parte della polvere e dello sporco non venga aspirata.
NOTA: La comunicazione wireless potrebbe essere interrotta o bloccata nelle seguenti condizioni:
- All'interno di strutture realizzate in cemento armato o con materiali di costruzione metallici
- Quando il robot aspirapolvere si trova dietro un ostacolo
- In prossimità di apparecchiature di comunicazione radio che utilizzano la stessa banda di frequenza
- In prossimità di dispositivi che generano campi elettromagnetici (come forni a microonde) o elettricità statica o che causano interferenze di onde radio
Operazioni di base
ATTENZIONE: Assicurarsi sempre che il robot aspirapolvere sia spento prima di regolare o controllare qualsiasi funzione del robot aspirapolvere.
AVVISO: In caso di formazione di condensa, spegnere il robot aspirapolvere e attendere che si asciughi prima di riavviare l'operazione. AVVISO: Tutte le impostazioni non vengono deselezionate dopo lo spegnimento del robot aspirapolvere. Verificare che le impostazioni siano corrette in base alle spie (Fig. F-6, 7, 9, 11) sul robotated aspirapolvere per impedire un funzionamento imprevisto.
- Premere il pulsante ACCENSIONE (Fig. F-8) sul robot aspirapolvere. Il robot aspirapolvere entra in modalità standby e l'indicatore della batteria (Fig. F-5) si accende (per informazioni dettagliate, vedere la sezione "Indicatore della batteria sul robot aspirapolvere" riportata di seguito).
- Premere ripetutamente il pulsante della modalità di navigazione (Fig. F-7) sul robot aspirapolvere per selezionare la modalità o premere il pulsante della modalità di navigazione (Fig. G-4) sul telecomando. La spia della modalità selezionata si accende (per informazioni dettagliate, vedere la sezione “Modalità di navigazione” riportata di seguito).
- Premere il pulsante ⏻ ACCENSIONE (Fig. F-8) sul robot aspirapolvere o il pulsante di avvio/arresto ▶(Fig. G-2) sul telecomando per avviare la pulizia.
La spia pilota (Fig. F-1) lampeggia e il cicalino emette un segnale acustico durante la pulizia.
Per sospendere l'operazione di pulizia, eseguire di nuovo il passaggio 3.
Per riprendere l'operazione di pulizia, eseguire di nuovo il passaggio 3.
Per spegnere il robot aspirapolvere, tenere premuto il pulsante ⏻ ACCENSIONE (Fig. F-8) sul robot aspirapolvere finché tutti gli indicatori non si disattivano o premere il pulsante ⚙SPEGNIMENTO (Fig. G-1) sul telecomando.
ATTENZIONE: Non osservare troppo da vicino la spia pilota ed evitare che la luce penetri negli occhi. Questo potrebbe danneggiare la vista.
Indicatore della batteria sul robot aspirapolvere
L'indicatore della batteria situato sul lato della cartuccia delle batterie corrispondente si accende e indica l'autonomia residua della batteria.
AVVISO: La tabella riportata di seguito fornisce un'indicazione approssimativa dell'autonomia residua della batteria. L'autonomia residua può variare in base alle condizioni di utilizzo e alla temperatura ambiente.
| 50% o superiore | |
| Tra 20% e 50% | |
| 20% o inferiore | |
| Senza batteria/Nessuna cartuccia batterie installata | |
| Errore della batteria |
Indicatore della batteria sulla cartuccia delle batterie
L'autonomia residua della batteria può essere inoltre
controllata mediana l'indicatore della batteria (Fig. 10) situato sulle cartucce con numeri di modelli che terminano con la lettera "B".
Rimuovere la cartuccia della batteria e premere il pulsante (Fig. 1-2).
AVVISO: La tabella riportata di seguito fornisce un'indicazione approssimativa dell'autonomia residua della batteria. L'autonomia residua può variare in base alle condizioni di utilizzo e alla temperatura ambiente.
 | 75% o superiore |
 | Tra 50% e 75% (50% incluso) |
 | Tra 25% e 50% |
 | 25% o inferiore |
 | Cartuccia vuota |
 | Errore della batteria |
Modalità di navigazione
| Modalità pattern | Applicazione:Pavimenti di grandi dimensioni con un numero ridotto di ostacoli, ad esempio in un magazzino ben organizzato o una galleria lunga.Descrizione (Fig. H-1):Il robot aspirapolvere ripete un ciclo di movimenti verticali (a) e orizzontali (b).* |
| Modalità casuale | Applicazione:Pavimenti con un numero elevato di ostacoli, come un ufficio.Descrizione (Fig. H-2):Il robot aspirapolvere ripete un ciclo di movimenti con rimbalzo (c) e lungo la parete (d). |
* A seconda delle condizioni rilevate, il percorso effettivo del robot aspirapolvere potrebbe differire dal percorso riportato in questo grafico.
NOTA: Il robot aspirapolvere potrebbe non pulire un'area stretta in cui non è in grado di muoversi liberamente o fuori dalla portata dalla spazzola laterale.
NOTA: Una volta completato un ciclo di pulizia, è possibile che, in determinate condizioni, parte della polvere resti sul pavimento.
Modalità sospensione
Se viene lasciato in modalità standby per circa 5 minuti, il robot aspirapolvere entra automaticamente in modalità sospensione, per risparmiare l'energia delle batterie, e la spia pilota (Fig. F-1) lampeggia lentamente. Il robot aspirapolvere entra inoltre in modalità sospensione dopo che è stato abilitato il timer di attivazione automatica. Per tornare alla modalità standby, eseguire il passaggio 3 nella sezione "Operazioni di base".
AVVISO: In questa modalità, la modifica delle impostazioni e l'avvio delle operazioni di pulizia non sono consentiti.
Trasporto del robot aspirapolvere
ATTENZIONE: Prima di trasportare il robot aspirapolvere, assicurarsi di spegnerlo.
ATTENZIONE: Prestare particolare attenzione affinché le mani non restino incastrate tra l'impugnatura e il corpo del robot aspirapolvere.
Afferrare l'impugnatura (Fig. J-1).
AVVISO: Se si sostiene la parte inferiore posteriore del robot aspirapolvere con un'altra mano, prestare attenzione a non sollevare eccessivamente tale lato in quanto la polvere e lo sporco nel robot aspirapolvere potrebbero cadere dall'apertura della spazzola principale.
AVVISO: Non trascinare il robot aspirapolvere.
Svuotamento del contenitore
Per ottenere risultati e prestazioni ottimali, è consigliabile svuotare il contenitore dopo ogni utilizzo.
- Tenere premuto il pulsante Ⓧ ACCENSIONE (Fig. F-8) sul robot aspirapolvere finché gli indicatori non si disattivano o premere il pulsante ⓍSPEGNIMENTO (Fig. G-1) sul telecomando per spegnere il robot aspirapolvere.
- Premere e rilasciare il coperchio superiore (Fig. K-1) per sbloccarlo, quindi sollevare completamente il coperchio.
- Estrarre la vaschetta di raccolta della polvere (Fig. K-2).
- Rilasciare entrambi i blocchi (Fig. K-3), quindi sollevare il coperchio della vaschetta di raccolta della polvere.
- Estrarre e svuotare il contenitore superiore (Fig. K-4).
- Rimuovere i piccoli ciuffi di polvere dal filtro (Fig. K-5) e svuotare il contenitore inferiore (Fig. K-6).
- Sostituire la vaschetta di raccolta della polvere nel robot aspirapolvere nella sequenza inversa.
Operazioni avanzate
È possibile impostare le funzionalità riportate di seguito solo quando il robot aspirapolvere è in modalità standby (vedere il passaggio 1 nella sezione "Operazioni di base").
Risparmio energia
Il robot aspirapolvere è in grado di catturare la polvere più visibile senza utilizzare la ventola di aspirazione. Se non è necessario rimuovere la polvere sottile, la disattivazione della ventola consente di risparmiare l'energia della batteria, prolungando il tempo di funzionamento del robot aspirapolvere.
In modalità standby, premere il pulsante di aspirazione ✝ sul robot aspirapolvere (Fig. F-10) o sul telecomando (Fig. G-7) per disattivare la spia di aspirazione (Fig. F-10).
Per attivare la vinola di aspirazione, premere il dull are eti aspirazione ✝ sul robot aspirapolvere (Fig F-10) o sul telecomando (Fig. G-7). La spia si accende di nuovo. download the free trial online at nitropdf.com/professional
AVVISO: Questa impostazione non è possibile in modalità sospensione con il timer di attivazione automatica abilitato.
AVVISO: Nei casi in cui la ventola di aspirazione sia disattivata, la spia di manutenzione filtro (Fig. F-3) non si accende, anche se il filtro è molto sporco.
Regolazione del volume del cicalino
È possibile selezionare tre livelli di volume del cicalino, inclusa la disattivazione dell'audio.
In modalità standby, premere ripetutamente il pulsante del cicalino 📋 sul robot aspirapolvere (Fig. F-9) o sul telecomando (Fig. G-6). Ogni volta che si preme il pulsante, il cicalino emette dei segnali acustici nel seguente ordine: volume elevato (la spia si accende), volume basso (la spia si accende) e nessun suono (la spia si spegne).
AVVISO: Questa impostazione non è possibile in modalità sospensione con il timer di attivazione automatica abilitato.
Individuazione del robot aspirapolvere
Questa funzione è utile per individuare il robot aspirapolvere nel caso in cui non sia immediatamente visibile su un pavimento di grandi dimensioni con scrivanie, armadietti e altri mobili.
Premere il pulsante del segnale luminoso di posizione 🚙 sul telecomando (Fig. G-3) mentre il robot aspirapolvere è in modalità standby o sospensione. Il cicalino emettere un segnale acustico per circa 10 secondi e la spia pilota lampeggia.
Per interrompere il cicalino e il lampeggiamento, premere di nuovo il pulsante del segnale luminoso di posizione 🚙.
NOTA: In alcuni casi il robot aspirapolvere non risponde perché non si trova nel raggio di azione del telecomando. Il problema può essere risolto premendo il pulsante del segnale luminoso di posizione ✅ mentre ci si sposta sul pavimento.
Utilizzo del timer di attivazione automatica
Questa funzione consente al robot aspirapolvere di avviare automaticamente la pulizia dopo il periodo di tempo specificato.
Poiché l'impostazione viene deselezionata una volta completata la pulizia automatica, per riattivare il timer di attivazione automatica, eseguire la procedura riportata di seguito.
- In modalità standby, premere ripetutamente il pulsante del timer 📋 sul robot aspirapolvere (Fig. F-6) o sul telecomando (Fig. G-5). Ogni volta che si preme il pulsante, l'impostazione cambia nel seguente ordine:
| Stato della spia Avvio della pulizia | |
 | dopo 1 ora. |
 | dopo 3 ore. |
 | dopo 5 ore. |
 | Il timer di attivazione automatica è disabilitato. |
- Premere il pulsante ACCENSIONE (Fig. F-8) sul robot aspirapolvere per abilitare il timer di attivazione automatica. Il robot aspirapolvere entra in modalità sospensione.
Per azzerare il timer in modalità standby, tenere premuto il pulsante ⏻ ACCENSIONE (Fig. F-8) sul robot aspirapolvere finché tutti gli indicatori non si disattivano o premere il pulsante ⒽSPEGNIMENTO (Fig. G-1) sul telecomando.
AVVISO: Se lo stato degli indicatori delle batterie di destra e di sinistra è o, è possibile che il timer di attivazione automatica non si abiliti e la pulizia non venga avviata automaticamente.
AVVISO: In questa modalità, la modifica delle impostazioni e l'avvio delle operazioni non sono consentiti.
AVVISO: L'impostazione del timer di attivazione automatica viene deselezionata se le batterie sono completamente scariche.
Restrizione dell'accesso del robot aspirapolvere ad aree specifiche
Il nastro di delimitazione (Fig. L-1) e la funzione di rilevamento delimitazione, che prevede l'utilizzo di sensori infrarossi, consentono al robot aspirapolvere di evitare le seguenti aree (Fig. L-2):
- Un'area suddivisa in sezioni perché l'intero pavimento è troppo esteso per essere pulito in un'unica sessione dal robot aspirapolvere
- Un'area in cui sono presenti oggetti fragili che il robot aspirapolvere potrebbe danneggiare
- Un'area in cui sono presenti merci, attrezzature, barriere o spazi caratterizzati da una geometria particolarmente complessa, in cui il robot aspirapolvere potrebbe facilmente rimanere incastrato
• Un'area in prossimità di gradini o scale - Un'area con una barriera bassa che il robot aspirapolvere potrebbe oltrepassare facilmente, con conseguente rischio di caduta su un piano inferiore, o in cui potrebbe rimanere incastrato
Preparazioni
- Scegliere una superficie del pavimento piana e
nitro finiferre in cui si intende collocare il nastro di termineone, quindi pullre la superficie.
- Collocare il nastro di delimitazione in modo che il lato con le barrette sia adiacente all'area di pulizia e non vi siano bolle d'aria tra il nastro e il pavimento.
AVVISO: Assicurarsi di utilizzare solo nastro di delimitazione originale. L'uso di un nastro diverso da quello originale potrebbe causare il rischio di malfunzionamento della funzione di rilevamento delimitazione.
AVVISO: Non collocare il nastro di delimitazione su superfici non uniformi che possono causare errori di rilevamento o su superfici in cui il nastro potrebbe sporcarsi o danneggiarsi.
AVVISO: Tenere presente che degli agenti adesivi potrebbero rimanere sui pavimenti o che il pavimento potrebbe essere danneggiato quando si rimuove il nastro di delimitazione.
AVVISO: Mantenere pulito il nastro di delimitazione e verificare se sia strappato o lacerato in alcuni punti. Se il nastro è danneggiato, sostituirlo.
AVVERTIMENTO: Non posizionare il nastro di delimitazione in aree in cui l'eventuale accesso del robot aspirapolvere potrebbe causare incidenti o via sia il rischio di caduta del robot aspirapolvere. In tal caso, anziché utilizzare il nastro di delimitazione, collocare oggetti con altezza pari a 15 cm o superiore e sufficientemente pesanti per sopportare l'impatto del robot aspirapolvere.
Operazioni
In modalità standby, premere il pulsante del sensore di delimitazione (Fig. F-11) sul robot aspirapolvere per attivare il sensore di delimitazione (Fig. O-2). La spia (Fig. F-11) si accende.
Per disattivare il sensore di delimitazione, premere di nuovo il pulsante del sensore di delimitazione.
AVVISO: Questa impostazione non è possibile in modalità sospensione con il timer di attivazione automatica abilitato.
MANUTENZIONE
ATTENZIONE: Assicurarsi sempre di rimuovere le cartucce delle batterie prima di tentare di eseguire interventi di ispezione o manutenzione.
AVVISO: Assicurarsi di estrarre la vaschetta di raccolta della polvere prima di capovolgere il robot aspirapolvere in modo da impedire la caduta di polvere e sporco dall'apertura della spazzola principale.
AVVISO: Assicurarsi di collocare un tappeto o altro materiale di imbottitura sul pavimento per impedire danni al pavimento e al robot aspirapolvere (Fig. B).
AVVISO: Non utilizzare mai acqua calda (a temperature superiori a 40°C), benzina, benzene diluenti, alcool o prodotti simili. La mancata osservanza di questa precauzione potrebbe essere scolorimento, deformazione o rotture.
Per garantire la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguiti dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita.
Pulizia delle spazzole laterali (Fig. A, M-1)
- Se fili e capelli restano incastrati nelle setole delle spazzole laterali, le spazzole potrebbero smettere di ruotare. Rimuoverli utilizzando delle pinzette o utensili simili.
- Se le setole vengono deformate o risultano mancanti, sostituirle con la spazzola di ricambio (per informazioni dettagliate, vedere la sezione "Installazione delle spazzole laterali").
Pulizia delle ruote
- Rimuovere fili e capelli dalle ruote di guida (Fig. M-2) utilizzando utensili quali pinzette e forbici. Per agevolare la pulizia, far girare la ruota.
- Rimuovere fili e capelli dalle ruote girevoli (Fig. M-3) utilizzando pinzette, forbici o utensili simili.
AVVISO: Prestare particolare attenzione affinché le dita non restino incastrate tra le ruote e il corpo del robot aspirapolvere.
Pulizia della spazzola principale
La rimozione delle spazzole laterali (per informazioni dettagliate, vedere la sezione "Installazione delle spazzole laterali") consente di semplificare le seguenti attività.
- Rimuovere le quattro viti (Fig. N-1), quindi la piastra inferiore (Fig. N-2) e la spazzola principale (Fig. N-3).
- Pulire la piastra inferiore (Fig. N-2) con un panno leggermente inumidito e detergente neutro o lavare la piastra in acqua, se necessario.
- Rimuovere fili e capelli dalla spazzola principale (Fig. N-3) utilizzando delle forbici e lavare la spazzola principale in acqua, se necessario.
- Pulire l'interno della bocchetta di aspirazione (Fig. N-4) con un panno leggermente inumidito e detergente neutro.
- Per sostituire la spazzola principale, allineare la parte sporgente (Fig. N-5) sull'estremità destra della spazzola principale alla rientranza sulla boccola dell'albero destra (Fig. N-6), quindi inserire la spazzola principale per unire i due punti.
- Inserire l'estremità quadrata sinistra della spazzola principale (Fig. N-7) nella boccola quadrata dell'albero sinistra (Fig. N-8).
- Sostituire la piastra inferiore nella sequenza inversa.
NOTA: Quando le spazzole laterali restano attaccate al corpo del robot aspirapolvere, la rotazione manuale della spazzola laterale semplifica il collegamento della piastra inferiore senza schiacciare le setole
delle spazzoli le afi tra la piastra e il corpo del robot
with
nitro
tra la piastra e il corpo del robot professional
- Pulire i sensori di dislivello (Fig. O-1) e i sensori di delimitazione (Fig. O-2) con un cotton fioc pulito e asciutto.
- Pulire i sensori a ultrasuoni (Fig. P-1) utilizzando un altro aspirapolvere impostato sulla modalità di aspirazione delicata. Sulla parte frontale e su entrambi i lati del paraurti (Fig. P-2) sono presenti 8 sensori in totale.
Pulizia del filtro e della vaschetta di raccolta della polvere
AVVISO: Per evitare il danneggiamento del coperchio della vaschetta di raccolta della polvere superiore, non aprirlo o chiuderlo con forza eccessiva.
- Rilasciare entrambi i blocchi (Fig. Q-1) e sollevare il coperchio della vaschetta di raccolta della polvere superiore tenendo l'indicatore di manutenzione filtro (Fig. Q-2) per aprire il vano filtro.
- Estrarre il filtro (Fig. Q-3) e scuoterlo contro il sacchetto dei rifiuti o su un foglio di scarto posto su una superficie piana per rimuovere polvere e sporco.
AVVISO: Non strofinare o schiacciare il filtro ed evitare di utilizzare un oggetto appuntito per pulire il filtro.
- Lavare il filtro se la potenza di aspirazione del robot aspirapolvere si riduce.
AVVISO: Se il filtro emana un cattivo odore, immergerlo in una soluzione diluita di candeggina domestica (10 millimetri di candeggina per 1 litro di acqua) per circa 3 ore prima di lavare il filtro con acqua corrente.
-
Lavare la vaschetta di raccolta della polvere.
-
Fare asciugare il filtro (se è stato lavato in acqua) e la vaschetta di raccolta della polvere per 1 giorno in un ambiente ben ventilato per impedire l'emissione di odori sgradevoli o malfunzionamenti.
AVVISO: Non asciugare il filtro bagnato utilizzando un asciugacapelli o un'altra fonte di calore.
- Sostituire il filtro nella vaschetta di raccolta della polvere nella sequenza inversa.
AVVISO: Quando si sostituisce il filtro nell'apposito vano, assicurarsi che le linguette (Fig. Q-4) sul filtro siano inserite nella feritoia sul bordo del portafiltro (Fig. Q-5).
Pulizia del corpo
-
Pulire la parte esterna del robot aspirapolvere con un panno leggermente inumidito e detergente neutro.
-
Premere e rilasciare il coperchio superiore (Fig. K-1) per sbloccarlo, quindi sollevare completamente il coperchio.
-
Estrarre la vaschetta di raccolta della polvero (Fig. K-2).
-
Pulire l'interno del robot aspirapolvere (Fig. R-1), inclusa la griglia della bocchetta (Fig. R-2), con un panno leggermente inumidito e detergente neutro.
RIPRISTINO DEL ROBOT ASPIRAPOLVERE
Quando il robot aspirapolvere non è in grado di continuare a funzionare in determinate condizioni, ad esempio nel caso in cui la ruota di guida penzoli o la batteria sia scarica, il robot aspirapolvere interrompe la pulizia e segnala la presenza di un problema mediante le spie e i cicalini riportati di seguito.
-
Spia di correzione dei problemi (Fig. F-2)
• Spia di manutenzione filtro (Fig. F-3)
• Spia di manutenzione spazzole (Fig. F-4)
• Spie del timer (Fig. F-6)
• Spia del cicalino (Fig. F-9)
• ✕ Spia di aspirazione (Fig. F-10)
• Spia del sensore di delimitazione (Fig. F-11) -
Identificare il problema utilizzando la tabella riportata di seguito.
- Risolvere il problema.
- Premere il pulsante ⏻ ACCENSIONE (Fig. F-8) sul robot aspirapolvere o il pulsante di avvio/arresto ▶(Fig. G-2) sul telecomando per entrare in modalità standby. L'errore non viene più segnalato e il robot aspirapolvere è pronto per la pulizia.
AVVISO: Se l'errore si verifica di nuovo, spegnere e riaccendere il robot aspirapolvere.
AVVISO: Se il problema persiste una volta completata l'azione di rimedio, rivolgersi al centro di assistenza Makita più vicino.
| Indicazione Causa/Rimedio | |
| La spia [IMAGE]lampeggia una volta, due volte o 6 volte per ciascuna sequenza | • La ruota di guida penzola.• Il robot aspirapolvere è rimasto incastrato in una barriera.• Il robot aspirapolvere è stato esposto alla luce diretta del sole.• Il robot aspirapolvere si è fermato su un pavimento nero.→ Allontanare il robot aspirapolvere dall'area.→ Se l'errore si verifica di nuovo, pulire sensori di dislivello (Fig. O-1). |
| La spia [IMAGE]lampeggia 3 volte per ciascuna sequenza | • Si è verificato un errore nel sensore del paraurti.→ Premere il paraurti (Fig. P-2) 10 volte. |
| La spia [IMAGE]lampeggia 4 volte per ciascuna sequenza | • Fili e capelli sono incastrati nelle ruote di guida.→ Rimuoverli dalle ruote di guida (Fig. M-2).• Il robot aspirapolvere è passato attraverso un'area delimitata e la superficie superiore è rimasta schiacciata.→ Non si tratta di un malfunzionamento. |
| Le spie [IMAGE] e [m] lampeggiano una volta per ciascuna sequenza | • La vaschetta di raccolta della polvere o il filtro non è stato installato.→Installare la vaschetta di raccolta della polvere o il filtro. |
| La spia [IMAGE] e tutte le spie [IMAGE] lampeggiano una volta per ciascuna sequenza | • L'autonomia residua della batteria non era sufficiente [ ] o [ ] per avviare la pulizia.→Caricare completamente le cartucce delle batterie. |
| Le spie [IMAGE] e [s] accendono | • Fili e capelli sono incastrati nelle ruote di guida.→Rimuoverli dalle ruote di guida (Fig. M-2).• Il robot aspirapolvere è passato attraverso un'area delimitata e la superficie superiore è rimasta schiacciata.→Non si tratta di un malfunzionamento. |
| Le spie [IMAGE] e [s] accendono | • Si è verificato un errore nel sensore.→Spegnere il robot aspirapolvere, quindi riaccenderlo. |
| Le spie [IMAGE] e [s] accendono | • Si è verificato un errore nel robot aspirapolvere.→Spegnere il robot aspirapolvere, quindi riaccenderlo. |
| La spia [IMAGE] lampeggia una volta per ciascuna sequenza | • Fili e capelli sono incastrati nelle spazzole laterali e nella spazzola principale.→Rimuoverli dalle spazzole (Fig. A, N-3). |
| La spia [m] si accende | • La vaschetta di raccolta della polvere è piena di polvere e sporco o il filtro è ostruito.→Svuotare la vaschetta di raccolta della polvere (Fig. K-2) e pulire il filtro (Fig. K-5). |
CORREZIONE DEI PROBLEMI
NOTA: Se il problema persiste una volta intrapresa l'azione di rimedio, rivolgersi al centro di assistenza Makita più vicino.
| Sintomo Causa/Rimedio | |
| Le spie non si accendono quando si preme il pulsante ⏻. Il robot aspirapolvere non funziona quando si preme il pulsante sul robot aspirapolvere o sul telecomando. | → Installare le cartucce delle batterie in modo corretto.→ Caricare completamente le cartucce delle batterie.→ Premere il pulsante ⏻ per accendere il robot aspirapolvere. Created v |
| Il robotaspirapolvere non funziona. | → Se la spia di correzione dei problemi ⚠, la spia di manutenzione filtro mmolla spia di manutenzione spazzole ⚡ si accende o lampeggia, vedere la sezione “RIPRISTINO DEL ROBOT ASPIRAPOLVERE” per risolvere il problema.→ Se la spia pilota lampeggia lentamente, tenere premuto il pulsante ⚙ ACCENSIONE sul robot aspirapolvere finché tutti gli indicatori non si disattivano o premere il pulsante ⚙ SPEGNIMENTO sul telecomando per azzerare il timer. |
| Il robotaspirapolveresi avvia automaticamente. | • Il timer di attivazione automatica è stato abilitato. |
| Il robotaspirapolveresmette difunzionare durante la pulizia. | → Spegnere il robot aspirapolvere, quindi rimuovere eventuali cavi, corde e oggetti simili dalle ruote di guida.→ Se il robot aspirapolvere è rimasto incastrato in una barriera o in un altro ostacolo, spostare il robot aspirapolvere in un ambiente differente. |
| La velocità dinavigazione non è costante. | • Se viene rilevato un ostacolo, il robot aspirapolvere rallenta per calcolare la direzione del movimento. Non si tratta di un malfunzionamento del robot aspirapolvere. |
| Il robotaspirapolverenon è in grado di eseguire il movimento in avanti. | → Spegnere il robot aspirapolvere, quindi rimuovere eventuali oggetti estranei incastrati nelle ruote di guida.→ Pulire i sensori a ultrasuoni. |
| Il robotaspirapolvere entra in collisione con gli ostacoli più frequentemente che in precedenza. | → Pulire i sensori a ultrasuoni. |
| Il robotaspirapolvere cade dalle scale o su un piano inferiore. | → Pulire i sensori di dislivello.· È possibile che il robot aspirapolvere non sia in grado di evitare dislivelli di 5,5 cm o inferiori. Non si tratta di un malfunzionamento del robot aspirapolvere. |
| Il segnale acusticodel funzionamento è più alto del solito. | → Svuotare la vaschetta di raccolta della polvere e pulire il filtro, le spazzole laterali e la spazzola principale. |
| La potenza di aspirazione non è sufficientemente elevata per catturare polvere e sporco. | → Svuotare la vaschetta di raccolta della polvere e pulire il filtro.→ Premere il pulsante di aspirazione ⚣ sul robot aspirapolvere o sul telecomando per attivare la ventola di aspirazione. |
| Le spazzole laterali si staccano. | → Installare le spazzole laterali in modo corretto (Fig. A). |
| Le spazzole laterali non ruotano o ruotano con difficoltà. | → Pulire le spazzole laterali e la spazzola principale.→ Installare la spazzola principale e la piastra in modo corretto (Fig. N). |
| L'aria di scarico emana un cattivo odore. | → Svuotare la vaschetta di raccolta della polvere e pulire il filtro. |
nitro
TDF
professional
| Il telecomando non funziona. | → Installare le batterie del telecomando in modo corretto (Fig. E).→ Sostituire le batterie con batterie nuove.→ Premere il pulsante ACCENSIONE sul robot aspirapolvere per accenderlo.→ Avvicinarsi al robot aspirapolvere o rimuovere gli ostacoli tra il robot aspirapolvere e il telecomando.→ Non utilizzare il robot aspirapolvere in prossimità di apparecchiature che utilizzano frequenze radio nella banda a 2,4 GHz (forni a microonde, dispositivi Bluetooth, dispositivi Wi-Fi e così via).→ Spegnere il robot aspirapolvere, quindi riaccenderlo. |
| Il timer di attivazione automatica non funziona. | → Utilizzare cartucce delle batterie completamente cariche.→ Riattivare il timer di attivazione automatica. |
ACCESSORI OPZIONALI
ATTENZIONE: Questi accessori o attacchi sono consigliati per l'uso con l'utensile Makita specificato in questo manuale. L'impiego di altri accessori o attacchi potrebbe causare il rischio di lesioni personali. Usare gli accessori o gli attacchi esclusivamente per lo scopo prefissato.
• Nastro di delimitazione
- Spazzola laterale
- Spazzola principale
- Piastra inferiore
- Filtro
- Batteria e caricabatteria Makita originali
NOTA: Alcuni componenti nell'elenco potrebbero essere inclusi nella confezione dell'utensile come accessori standard. Tali componenti possono differire da paese a paese.
INFORMAZIONI DI RIFERIMENTO
Makita Corporation, le sue filiali e affiliate e i suoi distributori possono utilizzare le Informazioni di utilizzo per servizi post-vendita, come interventi di manutenzione e riparazione. Le Informazioni di utilizzo comprendono dati relativi a operazioni, carico di distribuzione, informazioni di errore, stato operativo e/o registro di manutenzione dell'utensile.
