MANUALE UTENTE PCFW 1003 PROFICOOK

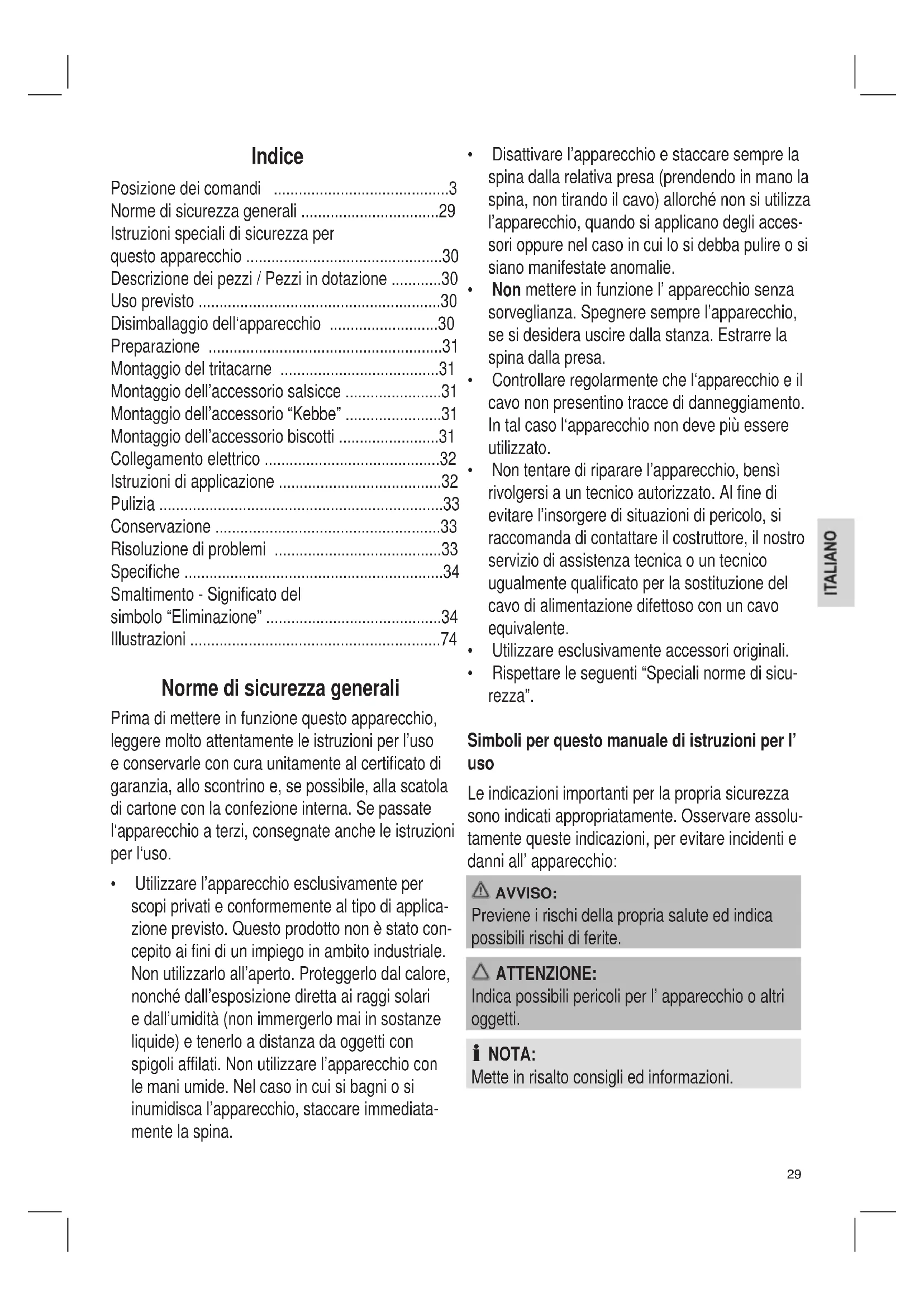

Posizione dei comandi 3

Norme di sicurezza generali 29

Istruzioni speciali di sicurezza per quosto apparecchio 30

Descrizione dei pezzi / Pezzi in dotazione 30

Uso previsto 30

Disimballaggio dell'apparecchio 30

Preparazione 31

Montaggio del tritacarne 31

Montaggio dell'accessorio salsicce 31

Montaggio dell'accessorio "Kebbe" 31

Montaggio dell'accessorio biscotti 31

Collegamento elettrico 32

Istruzioni di applicazione 32

Pulizia 33

Conservazione 33

Risoluzione di problemi 33

Specifiche 34

Smaltimento - Significato del symbolo "Eliminazione" 34

Illustrazioni 74

Norme di sicurezza generali

Prima diMETTEREinfunzionequestoappareccchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia,allo scontrinoe,se possibile,alla scatola di cartone con la confezione interna. Se passate l'appareccchio a terzi, consignate anche le istruzioni per l'uso.

• Utilizzato l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fini di un impiego in ambito industriale. Non utilizzato all'aperto. Proteggerlo dal calore,nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanje liquide) e tenerlo a distance da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisce l'apparecchio, staccare immediamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (pretendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorgilegianza. Spagnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.

• Controllare regolarmente che l'apparecchio e il cavo non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
  Non tentare di riparare l'apparecchio, pensi rivolgersi a un technician autorizzato. Al fine di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technician ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzato esclusivamente accessori originali.
  Rispettare le seguenti "Speciali norme di sicurezza".

Simboli per quello manuale di istruzioni per I'uso

Leindicazioniimportantiper la propria sicurezza sonoindicati appropriamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanniall'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

i NOTA:

Mette in risalto consiglied informazioni.

Bambini e persone fragili

Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori alla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con capacità fisiche, psichiche, sensorie o intellettive limitate, o da persona sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avvenga sotto la sorvegianza di una persona responsable ed addetta alla loro sicurezza, o che ricevano da但这a persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Istruzioni speciali di sicurezza per questo appearechio

AVVISO: Pericolo di lesions!

• Prima di sostituire accessori o parti supplementari in movimento quando l'apparecchio é in funzione, spagnere l'apparecchio e scollegarlo dall'alimentazione.
  Non toccare le parti rotanti.
• Prima diambiare accessorio, attendere che il coltello si sa arrestato completeness.
• Prima di accendere l'apparecchio, controllare che gli attacchi degli accessori siano stati installati e fissati correttamente.
  Utilizzare sempre il pestello in dotazione. Non inseire dita o attrezzi nel collo di riempimento.
• Maneggiare il coltello con la necessaria attenzione durante la sua estrazione e la pulizia!

Non spezzare oggetti duri (es. ossi o gusci).
Non manomettere gli interruptori di sicurezza.

Descrizione dei pezzi / Pezzi in dotazione

1 Vassoio di riempimento
2 Motore
3 Interruttore //R (Accensione/ Spgnimento/Inversione)
4 Vite
5 Vano della spirale
6 Spintore

Figure da A a D all'ultima categoria:

7 Spirale
8 Coltello
9 3 Setacci (fine, medio, grossolano)
10 Spina
11 Accessorio salsicce
12 Accessorio in 2 pezzi "Kebbe"
13 Accessorio biscotti in 2 pezioni
14 Guida per biscotti

Uso previsto

Questo apparecchio delve essere impiegato per

• Tagliare generi alimentari.
• É possibile dare la forma di taglierini o impasti con accessori diversi.

E' destinato esclusivamente a quello scopo e delve essere utilizzato solo in maniera appropriata.

Deve essere utilizzato solo nella maniera descritta in queste istruzioni per l'uso.

È vietato utilizzato l'apparecchio per scopi commerciali.

L'utilizzo per scopi diversi è ritenuto improprio e non conforme allo scopo di destinazione e può determinare danni ai beni e lesions alle persona.

Il produttore non si assume alcuna responsabilitá per danni derivanti da uso non conforme alla destinazione d'uso.

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.

2. Rimuovere tutti i materiali di imballaggio come pellicole, materiali di riempimento, supporti cavi e cartone.

3. Controllare che siano presenti tutte le parti.

i NOTA:

Sull'apparecchio possono essere presenti polvere o residui di produzione. Si consiglia di pulire l'apparecchio come descripto nella sezione "Pulizia".

Preparazione

Osservare anche i nostri riepiloghi a pagina 3 e 74.

1. Aprire il supporto dell'alloggiamento della spiraleattraverso la vite (4) dell'apparecchio.
2. Inserire l'alloggiamento della spirale (5) nel s- stema di azionamento della spirale in modo che il bocchettone di riempimento sia rivolto verso I'alto, quindi ruotare nuovamente la vite in senso orario.
3. Posizione are il vassoio di riempimento sul bocchettone di riempimento in modo che il supporto del vassoio venga a trovarsi sopra il blocco motore.
4. Spingere la lama all'interno del componente orizzontale dell'alloggiamento della stessa spirale (7), finché l'asse non si innesti meccaniciamente in posizione.

Si vedanoanchele partisul montaggio del tritacarne, dell'accessorio "Kebbe", dell'accessorio salsicce o dell'accessorio biscotti.

Montaggio del tritacarne

• Osservare la nostra illustrazione contrassegnata con "A" (Pagina 74).
• Procedure conformamente alle istruzioni indicate ai punti 1 - 4 del paragrafo "Preparazione".
• Inserire il coltello con il lato tagliente rivolto in fuori sull'asta della spirale.
• Scegliere un setaccio (9).

i NOTA:

Le guide del setaccio devono entrare nelle cavità sul vano della spirale.

1. Ruotare il fermo in senso orario.
2. Inserire i pezzi di carne sul vassoio (1) e nel bocchettone di riempimento.

Consultare il paragrafo "Collegamento elettrico" riportato più avanti.

Montaggio dell'accessorio salsicce

• Osservare la nostra illustrazione contrassegnata con "B" (Pagina 74).
• Procedure prima come indicato in "Preparazione" e "Montaggio del tritacarne" nei punti da 1 a 6.
• Posizionare l'accessorio salsicce sul vano della spirale.
• Ruotare il fermo in senso orario.
• Mettere la pasta di salsiccia sul vassoio di riem-pimento e nel bocchettone di riempimento.

Consultare le seguenti istruzioni "Collegamento elettrico/Istruzioni di applicazione".

Montaggio dell'accessorio "Kebbe"

I NOTE:

Con l'accessorio "Kebbe" è possibile create forme tubolari di carne o di impasto.

• Osservare la nostra illustrazione contrassegnata con "C" (Pagina 74).
• Procedure conformamente alle istruzioni indicate ai punti 1 - 4 del paragrafo "Preparazione".
• Posizione are l'accessorio Kebbe in 2 pezzi sull'asta della spirale.

I NOTEA:

Le guide sull'accessorio si trovano nelle rientranze del vano della spirale.

1. Ruotare il fermo in senso orario.
2. Inserire i pezzi di carne o pasta sul vassoio e nel bocchettone di riempimento.

Consultare il paragrafo "Collegamento elettrico" riportato più avanti.

Montaggio dell'accessorio biscotti

I NOTE:

Con quello accessorio, è possibile create forme diverse dopo aver preparato un impasto per biscotti. L'accessorio è particolaremente adatto per i cosiddetti "Spritzgebäck".

• Osservare la nostra illustrazione contrassegnata con "D" (Pagina 74).

• Procedure conformamente alle istruzioni indicate ai punti 1 - 4 del paragrafo "Preparazione".

• Innanzitutto, insere il disco nella prolunga dell'asta della spirale.

i NOTA:

Le guide si trovano nelle rientranze del vano della spirale.

1. Montare quindi il disco formella.
2. Ruotare il fermo in senso orario.
3. Spingere la guida (14) atraverso la fessura del disco.

Consultare le seguenti istruzioni "Collegamento elettrico/Istruzioni di applicazione".

Collegamento elettrico

• Assicurarsi che l'interruttore di funzionamento sia impostato su (Spento).
• Collegare l'apparecchio a una presa correttamente installata e dotata di messa a terra da 220-240 V\~, 50 Hz.

Funzioni dell'interruttore Avanti / Indietro

L'apparecchio è dotato di una funzione di avanzamento e ritorno. Se la spirale si bloccasse, è possibile utilizzato la funzione di ritorno per sbloccarla.

Avanzamento:

• Mettere l'interruttore (3) su①". L'apparecchio si trova in modalità "Avanzamento".

Ritorno:

• Mettere l'interruttore (3) su ed attendere finché il motore si è spento.
• Mettere l'interruttore (3) su "R". L'apparecchio si trova in modalità "Ritorno".

Spegnimento

• Spostare l'interruttore di sicurezza (3) su " ed estrarre la spina dell'alimentazione.

Istruzioni di applicazione

AVVISO:Pericolo di lesioni!

Utilizzare sempre il pestello in dotazione. Non insereire dita o attrezzi nel collo di riempimento!

ATTENZIONE:

Non usare l'apparecchio per più di 30 minuti consecutivi. Lasciar raffreddare l'apparecchio per 10 minuti prima di riutilizzarlo.

i NOTA:

• Tagliare la carne a fette di dimensioni pari a circa 2,5 cm. Accertasi che la carne non contenga ossi o tendini.
• Per macinare la carne grossolanamente usare il setaccio con le fessure.
• In una seconda sequenza di lavoro scegliere il setaccio con i fori più sottili o più grandi, a se-onda di quando finamente si voglia macinare la carne.
• Ungere prima i setacci leggermente con grasso vegetale.

Preparare salsicce

• É possible utiliser intestini naturali o artificiali.
• Se si opta per gli intestini naturali, metterli preventivamente in acqua per un po' di tempo.
• Fare un[nodo all'estremita dell'intestino.
• Premere l'intestino sull'accessorio salsicce.
• La massa della salsiccia viene pressata attevvero l'accessorio salsicce e l'intestino relativo viene riempito.
• Controllare che, dopo il riempimento, l'intestino della salsiccia non risulti troppo teso, perché potrebbe lacerarsi al momento della cottura o della frittura,
• Quando la prima salsiccia avrare raggiunto la lunghezza desiderata, unirla con la pressione delle dita all'estremita dell'accessorio salsicce.
• Fino a quando non si sare acquisita familiarità con l'operazione, è possibile spegnere l'apparecchio dopo agli scopzone di salsiccia.
• Ruotare una o due volte la salsiccia intorno al suo asse.

Accessorio biscotti

• Avvitare l'accessorio biscotti e regolare la forma di biscotto desiderata.
• Mettere l'impasto sul vassoio di riempimento e il riempitore.
• Tenere le strisce di impasto all'esterno con la mano e tagliare la lunghezza desiderata.

Pulizia

AVVISO:

• Estrarre sempre la spina dell'alimentazione prima di effettuire la pulizia e attendere che l'apparecchio si sa raffreddato.
  Non immershere mai il gruppo motore in acqua per la pulizia. Si potrebbero provocare scosse elettriche o incendi.

ATTENZIONE:

Nonutilizzare spazzole d'acciaio oalti utensili abrasive per effettuare la pulizia.
Nonutilizzare detergenti aggressive o abrasivi.

Montaggio del motore

• Pulire il gruppo motore solo con un panno umido e asciugare quindi con panno asciutto.

Vassoio di riempimento, vano della spirale e tutti gli accessori

ATTENZIONE:

Non pulire quosti componenti in lavastoviglie. Le superfici potrebbero perdere la brillantezza.

Tali componenti possono essere puliti a mano nel lavandino.
- Sciacquare abbondamente con acqua pulita e asciugare i componenti.

Conservazione

• Pulire l'apparechio come descripto. Lasciar asciugare completeness gli accessori.

• Si consiglia di conservare l'apparecchio nell'imballaggio originale quando non lo si utilizza per periodi di tempo prolongati.

• Conservare sempre l'apparecchio in un luogo asciutto e ben ventilato al di fuori della portata dei bambini.

Risoluzione di problemi

Anomalia	Possible cause	Rimedio
L'apparecchio non funziona.	L'apparecchio non risulta collegato all'alimentazione.	- Controllare la presa inserendovi la spina di un altre apparecchio. - Inserire la spina correttamente. - Controllare il fusibile princi-pale.
	L'apparecchio è difettoso.	- Contattare il centro assi-stenza o uno specialista.
L'appa-recchio è bloccato.	Residui di carne sulla vite.	1. Portare l'interruttore (3) su "e attendere lo spegnimento del motore. 2. Portare l'interruttore (3) su "r" per eliminare i risultui di carne. 3. Spagnere l'apparecchio e sfilare la spina alla pressa. 4. Rimuovere eventuali risultui.

Specifice

Modello: PC-FW 1003

Alimentazione elettrica: 220-240 V\~, 50/60 Hz

Consumo energetico nominale: 800 W

Consumo energetico max: 1500 W

Livello pressione acustica: 93 dB(A)

Classe di protezione:

Peso netto (senza accessori): ca. 3,60 kg

Con riserva di apportare modifiche tecniche!

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento - Significato del symbolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzato di dispositivi elettrici e elettronici.

Il vosto comune è in grado di fornirvi informazioni sui punti di raccolta.
