MANUALE UTENTE X802DU ALPINE

AVVERTENZA 2
ATTENZIONE 3
Informazioni preliminare 4
Funzione Preferiti 6
Registrazione di funzioni 6
Android Auto (opzionale) 7
Apple CarPlay (opzionale). 7
Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D) 7
Funzionamento della Radio/RDS 8
Funzionamento di DAB/DAB+/DMB 9
Utilizzo di un'unità Flash USB (opzionale) 10
Utilizzo del dispositivo HDMI (lettore DVD) (opzionale) 11
Funzionamento con iPod/iPhone (opzionale) 12
Controllo del Telefono in vivavoce 13

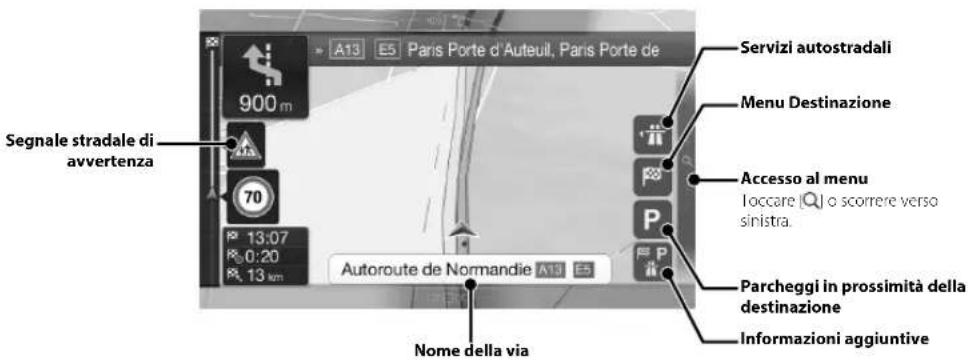

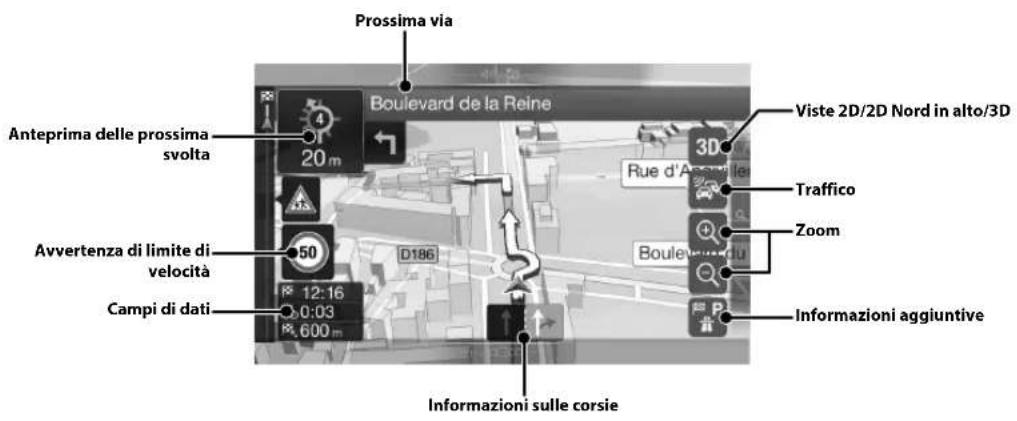

Funzioni di mappa (solo X902D/X802D-U/INE-W710D) 14
Menu Navigazione (solo X902D/X802D-U/INE-W710D) 15
Impostazione di una destinazione (solo X902D/X802D-U/INE-W710D) 16
Specifiche 17

IMPORTANT

Riportare il numero di series dell'unità nella spazio sottostante e conservarlo come riferimento per il futuro.

NUMERO DI SERIE:
NUMERO DI SERIE ISO: AL
DATA DI INSTALLAZIONE:
TECNICO DI INSTALLAZIONE:
LUOGO DI ACQUISTO:

Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l'uso disponibili sul CD-ROM in dotazione (è un CD di dati e quindi non può essere utilizzato per riproduire musica e immagini sullettore). Se necessario, un concessionario ALPINE sare in grado di fornire una copia cartacea delle Istruzioni per l'uso contenute sul CD-ROM.

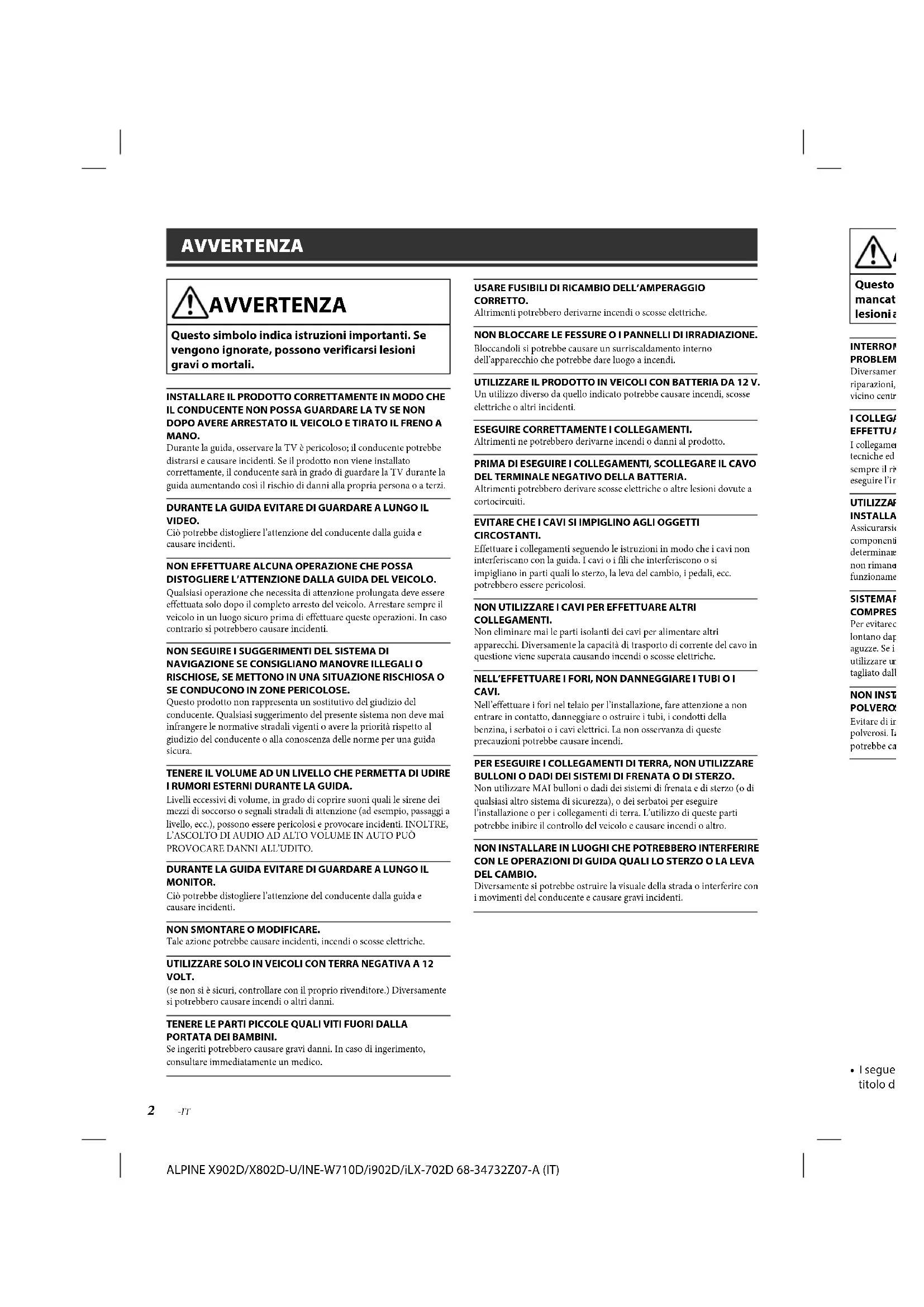

AVVERTENZA

AVVERTENZA

Questo symbolo indica istruzioni importanti. Se vengonoignore, possono verificarsi lesioni gravi o mortali.

INSTALLARE IL PRODOTTO CORRETTAMENTE IN MODO CHE IL CONDUENTE NON POSSA GUARDARE LA TV SE NON DOPO AVERE ARRESTATO IL VEICOLO E TIRATO IL FRENO A MANO.

Durante la guida, osservare la TV è pecicoloso; il conducente potrebbe distrarci e causare incidenti. Se il prodotto non viene installato correttamente, il conducente sera in grado di guardare la TV durante la guidaumentando所致 rischio di danni alla propria persona o a terzi.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGOLIVIDEO.

Cio potrebbe distogliere l'attenzione del conducente alla guida e causare incidenti.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA DEL VEICOLO.

Qualiasi operazione che necessita di attenzione prolongata deve essere effettuata solo后再 il completo arresto del velocolo. Arrestare sempre il velocolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti.

NON SEGUIDE I SUGGERIMENTI DEL SISTEMA DI NAVIGAZIONE SE CONSIGLIANO MANOVRE ILLEGALI O RISCHIOSE, SE METTONO IN UNA SITUAZIONE RISCHIOSOA SE CONDUCONO IN ZONE PERICOLOSE.

Questo prodotto non rappresenta un sostitutivo del giudizio del conducente. Qualiasi suggerimento del presente sistema non deve mai infrangere le normative stradali vigenti o avee la priorità rispetto al giudizio del conducente o alla conosenza delle norme per una guida sicura.

TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRI I RUMORI ESTERNI DURANTE LA GUIDA.

Livelli eccessivi di volume, in grado di copire suoni quali le sirene dei mezzi di socorro o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), posso sono essere pericolosi e provocare incidenti. INOLTRE, L'ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUO PROVOCARE DANNI ALL'UDITO.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNG OIL MONITOR.

Cio potrebbe distogliere l'attenzione del conducente alla guida e causare incidenti.

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BABBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

NON BLOCCARE LE FESSURE O I PANNELLI DIRRADIAZIONE. Bloccandoli si potrebbe causare un surscaldamento inero dell'appareccio chic potrebbe sare dlugo a incendi.

UTILIZZARE I PRODOTTO IN VEICOLI CON BATTERIA DA 12 V. Un utilizzato diverso da quello indicate potrebbe causare incendi, scosse elettriche o altri incidenti.

ESEGUIDE CORRETTAMENTE I COLLEGAMENTI.

Altrimente potrebbero derivarne incendi o danni al prodotto.

PRIMA DI ESEGUIDRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovvute a cortocircuiti.

EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI.

Effettuare i collegamenti seguito le istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferisce o si impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRICOLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentaracolti apparetcchi. Diversamente la capacita di trasporto di corrente del cavo in questione viene superata causando incendi o sccesse elettriche.

NELL'EFFETTUARE I FORI, NON DANNEGGIARE I TUBIO I CAVI.

Nell'effettuare i fori nel telaio per l'installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o cavi elettrici. La non osservanza di queste precauzioni potrebree causare incendi.

PER ESEGUIDE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dati dei sistemi di frenata e di sterzo (o di qualiasiamenti sistema di sicurezza), o dei serbatoti per eseguire l'installazione o per i collegamenti di terra. L'utilizzo di queste parti potrebbe inibire il controlo del veicolo e causare incendi o altri.

NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO.

Diversamente si potrebhe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti.

Questomancatlesioni:

INTERROI PROBLEM Diversamer riparazioni, vicino centr

I COLLEGE/ EFFETTU I colleague techniche ed sempre il rì esguire l'ir

UTILIZZAI INSTALLA Assicurasis component delerminax non rimane funzioname

SISTEMAI COMPRES Per evitare lontano dag aguzze. Se i utilizzato ur tagliato dall

NON INST POLVERO Evitare di ri polerosi. I potrebbe ca

I segu titolo d

NAZIONE.	ATTENZIONE Questo significato indica istruzioni importanti. La mancata osservanza di tali istruzioni cui possa essere lezioni alle persone o danni agli oggetti.
	INTERROMPERE IMMEDIATETAMENTE L'USO IN CASO DI PROBLEMI. Diversamente si potrebbero casare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivendatore autorizzato Alpine o al più vicino centro di assistenza Alpine.	EN
A DA 12 V. di, scosse	I COLLEGAMENTI E L'INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I colleagueganti e l'installazione dell'apprecchio richiedono consozcene tecniche ed espicenza particolare. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l'installazione.	DE
Itto.	I collegamenti e l'installazione dell'apprecchio richiedono consozcene tecniche ed espicenza particolare. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l'installazione.	FR
EIL CAVO i dovute a	UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO. Assicurarsi di utilizzare solo parti accessorie specificate. L'utilizzo di altri componenti potrebbe danneggiare l'apprecchio all'interno o determinare in un'installazione non corretta. I componenti potrebbero non rimarecollegati in modo saldo e provocare problemi di funzionamento o pericolì.	ES
i cavi non si ecc.		ES
	SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI. Per svitare che vengano danneggiati o piagati, sistmare i cavi e i fili lontano da parti mobili (quali le guid dei sedili) o da parti taglienti o aguzzze. Se i cavi vengono fatti passareattraverso un foro metallico, utilizzato un anello di gomma per svitare che l'isolante dei cavi venga tagliato dal bordo metallico del foro.	IT
di del cavo in e		SE
BI O I	NON INSTALLARE IN LUOGHI ECESSIVAMente UMIDI O POLVEROSI. Evitare di svitare l'apprecchio in luoghi eccessivamente umidi o polverosi. La presenza di umilità o polvere all'interno del prodotto potrebbe causare problemi di funzionamento.	NL
re a non dla ste		RU
ILLIZZARE RZO. szerzo (o di e parti tro.		PL

• I seguenti esempi di schermate di X902D/X802D-U/INE-W710D usati in quello manuale sono esclusivamente a titolo di riferimento. Posso sono essere differenti dalle schermate effettive.

Informazioni preliminare

Posizione dei comandi

La configurazione dello schermo utilizzata nel Istruzioni per l'uso potrebbe essere diversa da quella dello schermo effettivo.

Per X902D/j902D

① Tastolo VOICE A seconda dello smartphone collegato, premerlo per richiamare la funzione Siri o la modalità di riconoscimento vocale.
Taste (MUTE) Premere per attivare/disattivare l'audio.
Taste (AUDIO)/(Preferiti) Consente di visualizzare la schermata Audio/Video. Se la schermata Audio/Video è più visualizzata, consente di cancellare la sorgente. Tenerlo premuto per almeno 2 secondi per richiamare la schermata Preferiti.
Tasteo+OAX (SU/GIU) Premere per regolare il volur
5 Interruttore RESET Consente di resettare ilsystema dell'unità.
6 Tasto (PHONE) (solo X902D/1902D) Consente di richiamare la schermata del menu del telfono. Premere per avviare una conversazione in caso di chi mammata in arrivato.
Tasto MENU/(Spegnimento) Consente di visualizzare la schermata Menu. Tenere premuto quello pulsante per almeno 5 secondi per spongnere l'unità.

8 Tasto (NAV) Per X902D/X802D-U/INE-W710D: Consente di visualizzare la schermata con la mappa di navigazione. Premere di nuovo per passare alla schermata del menu. Navigazione. Tenore premuto quello pulsante por almeno 2 secondi per passare alla schermata per percorso Toma a casa (se non è anticora stato impostato un indirizzo Casa, verrà visualizzata la schermata di impostazione Casa). Per informazioni dettagliate sulle operazioni di navigazione, consultare "Sistema di navigazione OM" disponibile sul CD-ROM.
Per i902D/iLX-702D: Richiama la schermata della mappa dello smartphone collagenato.A seconda dello smartphone,questa funzione potrebbe non esere disponibile.
9 Tasto▶▶▶ Pulse este botón paraocular ascendentarmente o descendentarmente una emisión en el modo de radio o para avanzar o retroceder una pista, un capitulo, etc., en other fuentes de audio/visuales.
10 Sensore infrarosso Puntare il trasmettatore del telecomando verso il sensore remoto da una distanza inferiore a 2 metrici.
11 Microfono (solo X802D-U/INE-W710D/ILX-702D)
Usato per le modalità Vivavoce o Comando vocale.

schemo

Accensione e spegnimento (On/Off)

1 Portare la chiavetta di avviamento in posizione ACC o ON.
Ilsystemasiatattiva.
2 Tenere premuto il tastingo MENU per almeno 5 secondi per spegnere l'unità.

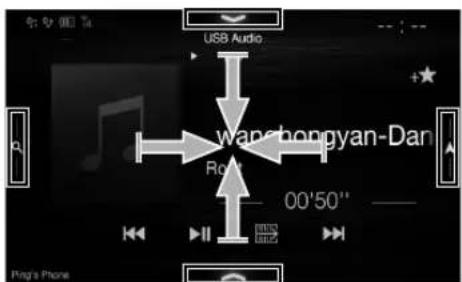

Passaggio alla schermata Sorgenti audio a una schermata specifica

Per passare alla schermata Sorgenti audio a una schermata specifica, toccare licona su uno dei quattro bordi della schermata oppure trascinarla in senso verticale o orizzontale.

Schermata Impostazione collegamenti

Consente di impostare le opzioni di Setup audio o il sistema Intrattenimento Sedili Posteriori.

Schermata doppia (solo X902D/ X802D-U/INE-W710D)

Nella schermata doppia é possible passare da una schermata all'altra.

(USB Audio)

Schemata Sorgenti audio

Schemata dei pulsanti di presezione o della modalità Ricerca Rapida*

Schermata Menu

La schermata Menu consente di configurare le impostazioni.

• La modalità Ricerca varia a seconda della sorgente audio. Per informazioni dettagliate consultare le istruzioni per l'uso della sorgente audio.

nappa di

del menu

2 secondi

a casa

Casa,

e Casa).

1

eOM

rtphone

a

te0

de radio o

ILO,etc.

oil

netri.

(-702D)

）cale.

Funzione Preferiti

L'unità consente di richiamare confacilityi utilizzate più spesso, come la sorgente Audio, la funzione di ricerca per la navigazione ecc., registrando tali voci nella schermata Preferiti. Ciascuna di queste funzioni cui essere richiamata in modo rapido e esplicate.

1 Tenere premuto il tasting / (Preferiti) per almeno 2 secondi.

Viene visualizzata la schermata Preferiti.

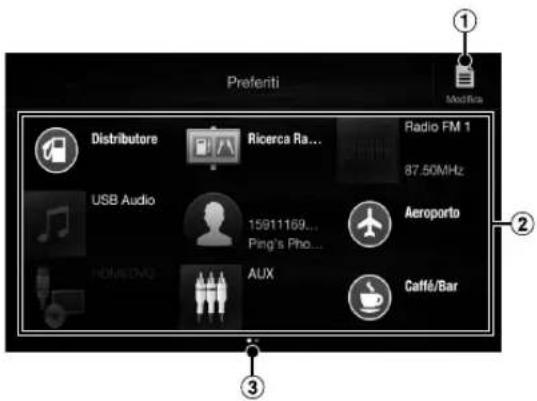

Esempio di schermata Preferiti

① Per visualizzare la schermata Modifica, che consente di registrar funzioni o modificare i nomi.
2 Funzione registrata nei Preferiti
3 Indicatore della posizione della schermata. Preferiti visualizzata al momento.

Per passare da una pagina all'altra è sufficiente scorrere verso sinistra o destra. É possible aggiungere fina a un massimo di 6 pagine.

Instruzioni per l'uso Registrazione di funzioni

Registrazione di funzioni

1 Toccare [ ] Modifica).

Nell'area superiore sinistra dellicona di registrazione viene visualizzato un segno di spunta e viene visualizzata la modalita Modifica.

2 Toccare [] (Aggiungi).

Vengono visualizzate le funzioni da aggiungere (categorie).

3 Toccare la funzione daaggiungere (categoria).

4 Scegliere la funzione daaggiungere.

Per informazioni dettagliate fare riferimento a "Modica della schermata Preferiti" nelle Istruzioni per l'uso.

• É possibile aggüngere un massimo di 54 voci.
  Non è possibile registrar una voce più di una volta.

5 Dopo aveo completato le modifiche toccare [(Indietro).
6 Dopo che è stato visualizzato il messaggio di conferma toccare [OK].
7 Le modifiche sono state completable e viene visualizzata la schermata Preferiti.
Se si tocca [Cancella) );me Unte si eseguono le modifiche, viene nuovamente visualizzata la precedente schermata Modifica dei Preferiti.

Android Auto (opzionale)

Android Auto è progettato per amplificare l'uso delle app dal Telefono durante la guida. Naviga con Google Maps, ascolta le playlist o i podcast dalle tue app preferite e molto altro.
Scarica la App Android Auto dallo store Google Play prima di continuare.
Collega il loro Telefono compatibile con Android per iniziare a usare Android Auto.

1 Premere il tasto MENU.

Viene visualizzata la schermata di menu.

2 Toccare [Android Auto].

Viene visualizzata la schermata Android Auto.

Per il funzionamento dettagliato di Android Auto, fare riferimento ad "Android Auto" nel Istruzioni per l'uso (CD-ROM).

Istruzione per l'uso Apple CarPlay (opzionale)

Apple CarPlay (opzionale)

Apple CarPlay é un modo intelligente e sicuro perutilizzare il proprio iPhone in un veicolo. Apple CarPlay prende le cose che un utente desidera fare col proprio iPhone nelle si trova alla guida e le colloca sull'unità. è possibile ottenere istruzioni stradali, effettuare chiamate, inviare e ricevere messaggi e ascoltare musica, in una modalità che permette di restare concentrati sulla strada. Basta collegare il proprio iPhone all'unità e si è pronti. Per informazioni dettagliate,fare riferimento al Istruzioni per l'uso (CD-ROM).

Premere VOICE per attivare la funzione Siri delliPhone.

Utilizzando la funzione Siri delliPhone è possibile Telefonare, ascoltare musica, ecc.

Per controllare Apple CarPlay èanche possibile utilizzare il touchscreen.

Istruzioni per l'uso Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D)

Alpine Connect App (opzionale) (solo X902D/X802D-U/INE-W710D)

Scaricare un'app che supporti Alpine Connect sul proprio smartphone, in modo da poterlo controllare dall'unità. Alpine Connect App è scaricabile dall'App Store di Apple; gli utenti Android possono scaricarla da Google Play. Per maggiori informazioni, consulute il rivenditore Alpine. Prima di queste operazioni, impostare Impostazioni Connettività o Alpine Connect su USB (iPhone) o Bluetooth (Android), a seconda dello smartphone collegato.

1 Lancio di Alpine Connect App.
2 Collegare lo smartphone all'unità.
3 Premere il tastingo MENU.

Viene visualizzata la schermata di menu.

4 Toccare [Alpine Connect].

Viene visualizzata la schermata di selezione Alpine Connect App.

5 Selezionare l'app desiderata.

Viene visualizzata la schermata dell'app selezionata.

Spotify®

Spotify é un servizio di distribuzione di musica in streaming non affliato con Alpine. Ulteriori informazioni sono disponibili all'indirizzo http://www.spotify.com.

L'application Spotify é disponible per Telefoni iPhone e Android, visiter https://support).(com/ per le) informazioni più recenti sulla compatibilità.

PerutilizzareSpotifymentre ci si trova alla guida,scaricare prima I'appSpotifysul proprioiPhone o dispositivo Android.La si puo scaricare sull'AppStoreiTuneso su Google Play. Scegliere un account Gratis o Premium a pagamento,o alla app o sul site spotify.com.Un account Premium mette a disposizioni maggiori funzioni,come l'ascolto offline.

• Questo prodotto integra il software Spotify, soggetto a licenze di terzi consultabili qui: www.spotify.com/connect/third-party-licenses.
  Per informazioni su paesi e regioni in cui è possible utilizzato Spotify, consultare https://www.spotify.com/us/select-your-country/.

Instruzioni per Fuso Radio/RDS

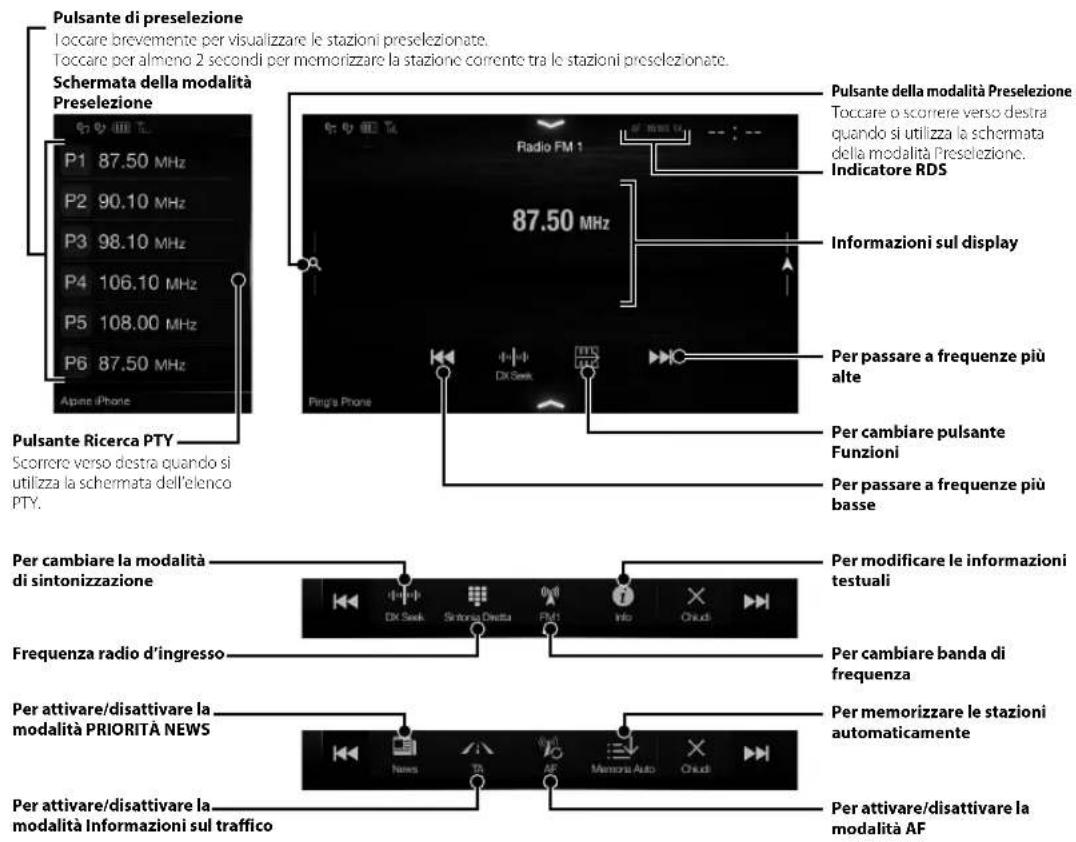

Funzionamento della Radio/RDS

Istruzione per l'uso DAB/DAB/DMB

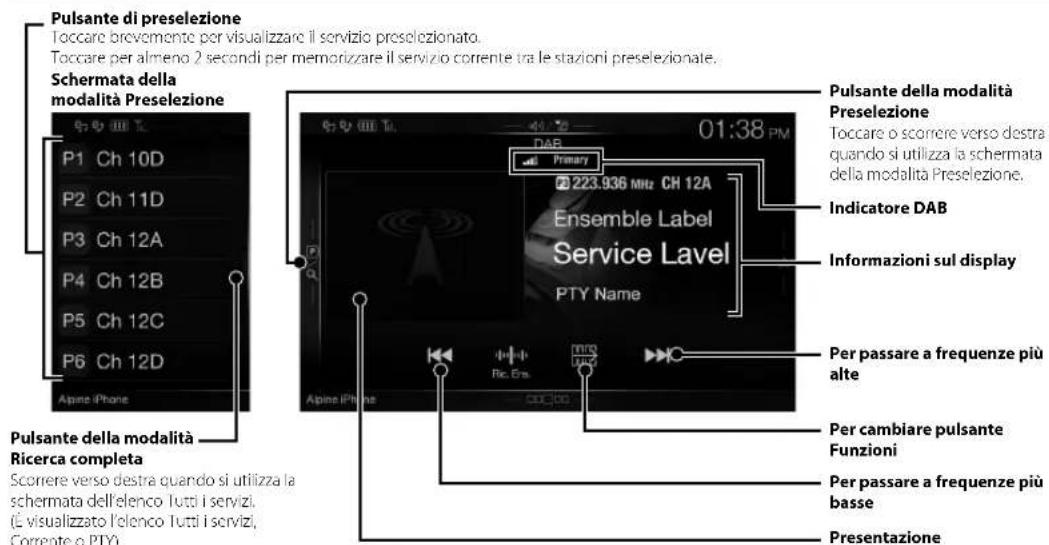

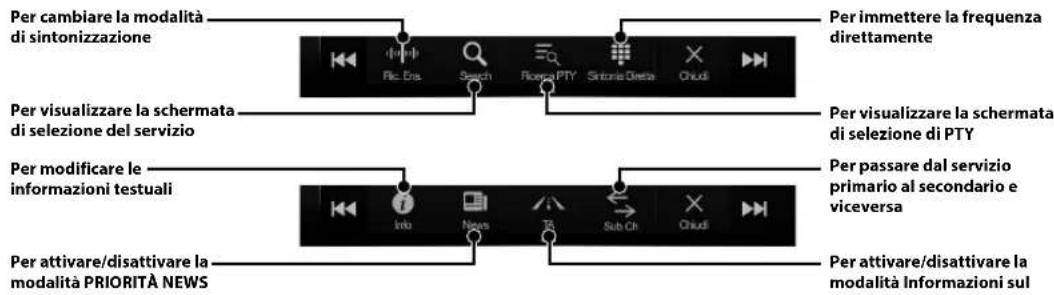

Funzionamento di DAB/DAB+/DMB

Presentazione

Vengono visualizzate le informazioni sul programma, le fotto degli artisti e gli annunciabunicipali sincerizzati con la componente del servizio in corso di riscizione.

• A seconda della componente del servizio in corso di ricezione, potrebbero non essere visualizzate.

Utilizzato di un'unità Flash USB (opzionale)

Illettore interno del systema consente di riproduire file musicali (MP3/WMA/AAC/FLAC) e file video (AVI/MKV/ MP4) memorizzati in una chiavetta USB.

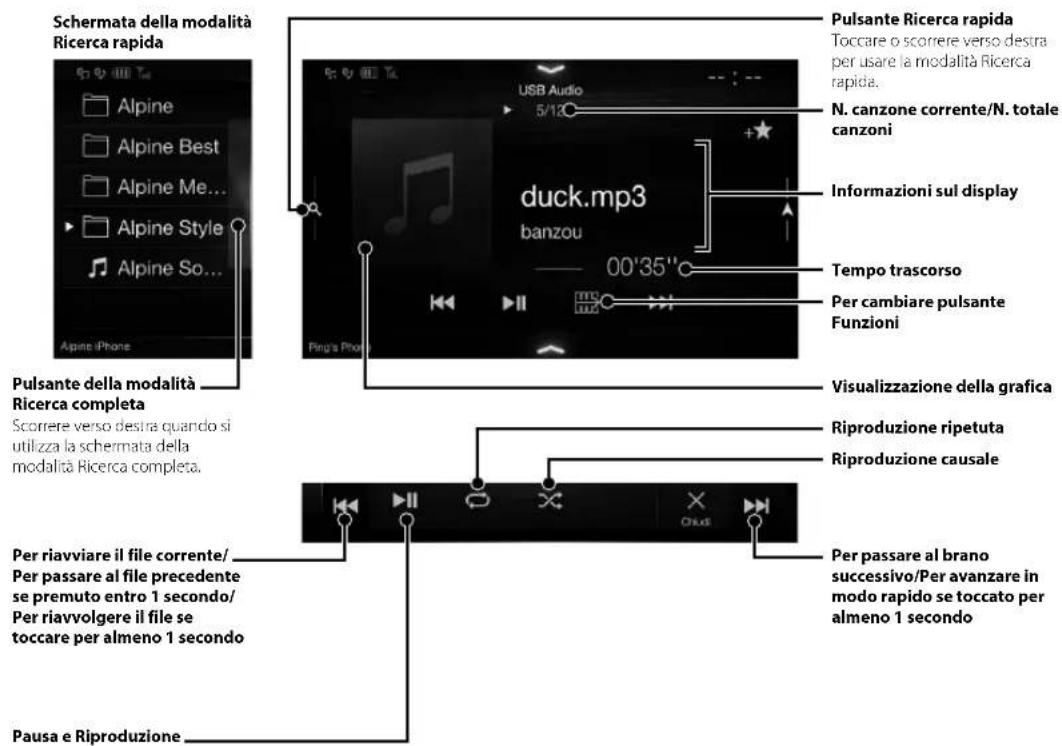

Esempio di schermata principale USB Audio

Util

Se viene

Per riavvia attuale/Pe precedent secondo/ptocato pe

Pausa e Ri

Per interro
riproduzio
Selettori i

Per cambik

Per visuali dei coman

Per attivar isototitol

Schemata per DVD

*Se impost tasto v dettagl ISTRU

zionale)

KV/

ida

odestra

icerca

/N.totale

lay

te

grafica

ta

e

are in

atoper

Instruzioni per l'uso DVD HDMI (opzione)

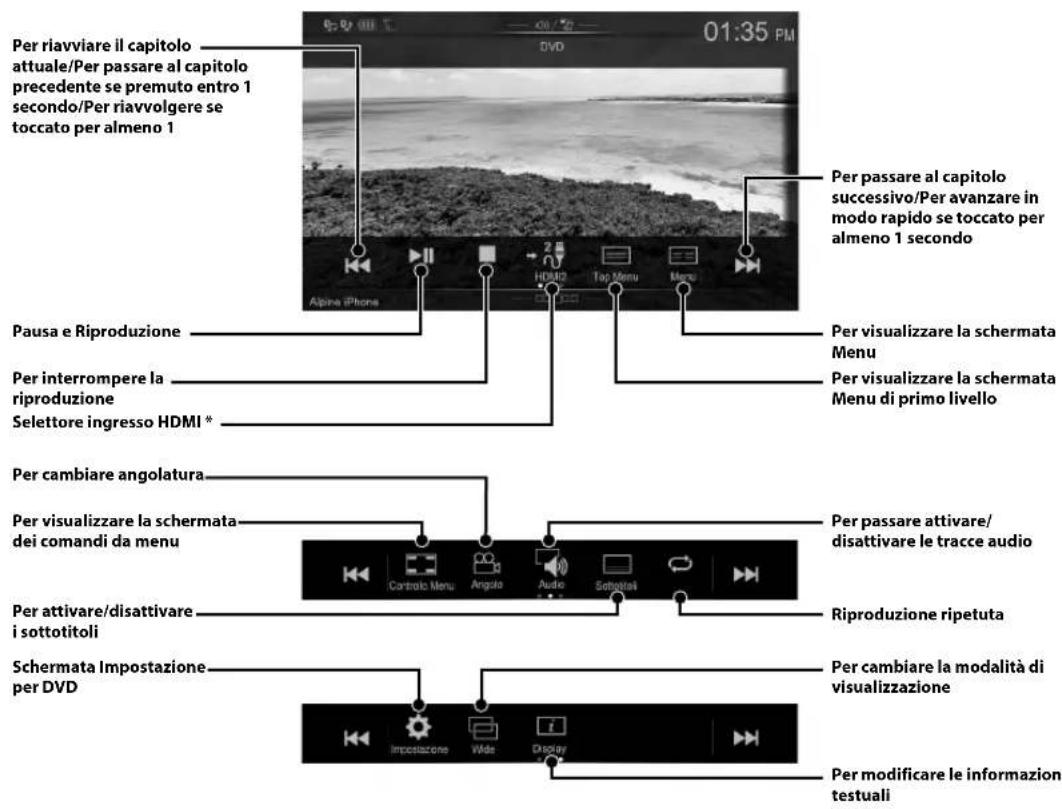

Utilizzato del dispositivo HDMI (lettore DVD) (opzionale)

Se viene collegato un dispositivo DVE-5300 (lettore DVD) opzionale, è possibile controllaria dall'unità.

• Se si collega un modulo selettore HDMI opzionale, è possible collegare due dispositivi HDMI. Se il selettore HDMI è impostato su "On" quando sono collegati due dispositivi HDMI, è visualizzato il tasto di selezione dell'ingresso HDMI. Il tasto visualizzato differisce a seconda delle impostazioni e dell'ingresso HDMI attualmente selezionato. Per informazioni dettagliate,fare riferimento a "Impostazione di HDMI" e "Attivazione/disattivazione del Selettore HDMI" nel ISTRUZIONI PER L'USO (CD-ROM).

11-π

Funzionamento con iPod/iPhone (opzionale)

A seconda del tipo di iPod/Phone, e richiesto un cavo Lightning-USB (KCU-471i) venduto separamente.

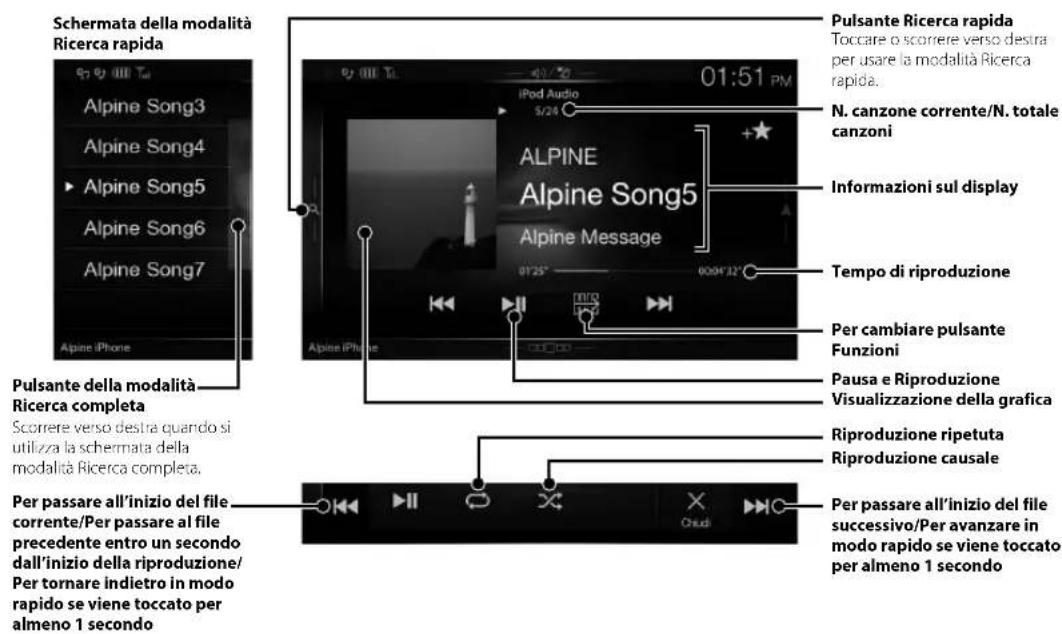

Modalità audio

Ricerca di un file musicale (modalità Ricerca completa)

Per esempio: ricerca per Nome artista

1 Toccare [Artista] nella schermata della modalità Ricerca completa.

2 Toccare il nome dell'artista di interesse.

Viene visualizzata la schermata di ricerca degli album dell'artista selezionato.

Toccando vicino all'artista selezionato verranno riprodotte tutte le canzoni di quell'artista.

3 Toccare il nome dell'album di interesse.
Vengono visualizzate tutte le canzoni comprese nell'album selezionato.
Toccando vincino all'album selezionato verranno riprodotte tutte le canzoni comprese in quell'album.
4 Toccare il nome della canzone di interesse. Viene riprodotta la canzone selezionata.

Controllo del Telefono in vivavoce

L'unità pùo collegare finà a due Telefoni vivavocé. Se si collegano due Telefoni vivavocce all'unità, selezionare "Priorità Dispositivo Viva Voce" in "Impostazione di Bluetooth" per impostare l'ordine di precedenza. Per informazioni dettagliate,fare riferimento al manuale d'uso nella SEZIONE AUDIO VISIVA (CD-ROM).

Connessione di un dispositivo compatible con Bluetooth (accoppiamento)

1 Toccare il pulsante [Impostazioni] nella schermata Menu.

Pulsante [Impostazioni]

2 Toccare [Bluetooth]. Verificare che "Bluetooth" sa impostato su "On".

3 Toccare [Impostazioni Periferiche Bluetooth]. Info Bluetooth > Impostazioni Periferiche Bluetooth > Pronta Dispositivo Viva Voice > Autocorrespondione Phone OH

4 Toccare[] per cercare un nuovo dispositivo.

5 Toccare [Audio), (Vivavoce) o [Etrambi) per il dispositivo che si desidera connettere dall'elenco.

Audio: consente di utilizzato il dispositorio per la riproduzione audio.

Vivavoce: consente di utilizzato il dispositorio per chiamate in vivavoce.

Entrambi: consente di utilizzato il dispositivo si per la riproduzione audio si per chiamate in vivavoc.

6 Una volta completata la registrazione del dispositivo, viene visualizzato un messaggio e il dispositivo torna in modalità normale.

• E possibile registrar fino a 5 telefoni cellulare compatibili con Bluetooth.
• La procedura di registrazione Bluetooth varia a seconda della versione del dispositivo e di SSP (Simple Secure Pairing). Se su quello dispositivo viene visualizzato un codice a 4 o 6 caratteri, immettere il codice utilizzando il dispositivo compatibile con Bluetooth. Se su quello dispositivo viene visualizzato un codice a 6 caratteri, verificare che lo stesso codice sia visualizzato sul dispositivo compatibile con Bluetooth, quindi toccare "Yes".

Risposta a una chiamata

1 Se si riceve una chiamata, si attiva la suoneria e viene visualizzata la schermata Chiamata in Arrivo.

Schermata di notifica Chiamata in Arrivo

2 Toccare la schermata di notifica Chiamata in Arrivo.

La chiarmata ha inizio.

Riquadro Informazioni chiamata

Toccare l'area delle informazioni della chiamata durante una chiamata fa passare alla schermata operativa del Telefono. Usare esta schermata per regolare il volume della voce, ecc.

Chiusura della chiamata

1 Toccare [A(Fine Chiamata).

La chiamata viene terminata.

13-π

Funzioni di mappa (solo X902D/X802D-U/INE-W710D)

Di seguito è riportata una panoramicica dei pulsanti e delle icone presenti nella schermata della mappa. Per informazioni dettagliate su但这a schermata consultare le Istruzioni per l'uso.

Me

Per acca verso sin

Pecorso a possible deve compere so in impostare.

Nuovo per
Consente o immellettend coordinate, luogo, una I percorso sa cercare tra I presente nel Se è disponi Internet, per possibile ut ricercà on li

Accesso al Toccare 0x

Menu Navigazione (solo X902D/X802D-U/INE-W710D)

Per accedere al menu Navigazione toccare sul bordo destro della schermata della mappa oppure scorrere verso sinistra. è possibile anche toccare il tasto

alto/3D

Percorso a più tapping

E possible definite il percorsa sulla base di uno o più puni che deve comprendre. Inoitre e possible programmare un percorso independente alla posizione GPS attuale: è sufficiente impostare un nuovo puno di partenza.

Nuovo percorso

Consente di selezione la destinazione immiettendo un indirizzo o le relative coordinate, oppure selezione un luogo, una località salvata o un percorso salvo. Permette inolte di cercare tra le destinazioni recenti presenti nella cronologia.

Se é disponible une connexion Internet, per trovare una destinazione é possible utilisermente ancê l'opzione di ricercà on line.

Accesso alla mappa

Tocare o scorreere verso destra.

- Informazioni

Consente di accedere a opzioni
aggiuntive e di controllare
informazioni relative alla
navigazione.

Setup

Consente di personalizzazione le impostazioni delle funzioni del software di navigazione.

13/14

Impostazione di una destinazione (solo X902D/X802D-U/ INE-W710D)

Negli esempi che seguono è descritto come cercare una destinazione quando si selezione [Citta/CAP] in [Indirizzo].

• Épossible restringere la ricerca partendo dal paese/regione selezionando [Paese/Regione].

1 Toccare [Nuovo percorso] nel menu Navigazione.
2 Toccare [Indirizzo].

7 Toccare [More] per modificare i parametri del percorso o toccare [Avvia navigazione] per iniziare il percorso.

3 Toccare [Citta/CAP].
4 Immettere il nome della città o il CAP.

Tocare sualizzare I'elenco dei possibili risultati.

5 Immettere il nome della via di interesse.

Tocare sualizzare I'elenco dei possibili risultati.

6 Immettere il numero civico o la strada di intersezione.

Viene calcolo il percorso e quindi viene visualizzata una mappa con l'intero percorso. In questa schermata è possibile controllare le informazioni sul percorso e percorsi alternativi.

Specifiche

SEZIONEMONITOR

Dimensioniello schermo 9^ (X902D/1902D)

8" (X802D-U)

7" (INE-W710D/ILX-702D)

TipLCD TNDLCD di tipo trasparente

Sistema di funzionamento TFT a matrice attiva

Numero di elementi 1.152.000 pcs.

dell'immagine (800× 480× 3 RGB))

Numero effettivo di elementi dell'imagine

99% o piu

Sistema di Iluminazione LED

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione 87,5-108,0 Mhz

Sensibilità utile mono 8,1 dBf (0,7 μV/75 ohm)

Sensibilità per 50 dB 12 dBf(1,1 μV/75 ohm)

Selettivita 80

Rapporto segnale-rumore 65 db

Separazione stereo 35 dB

Rapportodiattura2.0dB

SEZIONE SINTONIZZATORE AM

Gamma di sintonizzazione 531 - 1.602 kHz

Sensibilita utile 25,1 V / 28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione 153-281 kHz

Sensibilità (Standard IEC) 31,6 μV/30 dBi

SEZIONEDAB

Gamma di sintonizzazione BAND III

174,93-239,2MHz

Gamma di sintonizzazione L-BAND

1.452,96-1.490,6MHz

Sensibilità utile

-103 dBm

Rapporto segnale-rumore 95 dB

Separazione stereo 85 dB

SEZIONE USB

Requisiti USB

USB2.0

Consumo di corrente massimo

1.500 mA (supporto CDP)

Classe USB

USB (Classe Archivazione di Massa)

File System

AT16/32

Numero di canali

2 canali (Stereo)

Rispostainfrequenza*

5-20.000 Hz (±1 dB)

Distorsione armonica totale

0.008% (a1 kHz)

Gamma dinamica

95dB(a1kHz)

Rapporto seqnale-rumore 100 dB

Separazione tra canali

85dB（a1kHz）

*1 La risposta in frequenza può variarare a seconda del software di

codifica/velocita in bit.

SEZIONE HDMI

Formato di ingressso

720p/480p/480i/VGA

Formato in uscita

480p

SEZIONEGPS

Frequenza di richezione GPS

1.575,42±1MHz

Sensibilità di ricezione GPS

-130 dB max.

SEZIONE Bluetooth

Specifica Bluetooth

Frequenza gamma

Potenza in uscita

Profilo

Bluetooth v3.0

2.402-2.480MHz

+4 dBm max. (Classe di potenza 2)

HFP (Iands-free Profile)

OPP (Object Push Profile)

Requisiti di alimentazione

144VCC

(11-16Vconsentiti)

Temperatura di esercizio

Da-20°C a+60°C

Potenza massima in uscita

50W×4

Livello di uscita audio

Preout (anteriore, posteriore):

2V/10kohm (max.)

Preout (subwoofer):

2V/10k ohm (max.)

Pcso

1,54kg(X802D-U)

1,41kg(INE-W710D/ILX-702D)

DIMENSIONI DEL TELAIO

Ampiezza

198 mm (X802D-U)

1/8 mm (INE-W710D/ILX-/02D)

Altezza

125 mm (X802D-U)

Profondita

100 mm (INE-W/10D/iLX/02D)

147 mm

DIMENSIONI DEL FRONTALINO

Ampiezza

191 mm (X802D-U)

171 mm (INE-W710D/ILX-702D)

AItczz

121 mm (X802D-U)

X902D/i902D e dimensionato unicamente per un determinato modello di auto.
- Dati i continui miglioramenti del prodotto, le specifiche e il design possono cancellarezza previa notifica.
- Il pannello LCDiene fabbricato utilizzando una technologia di fabbricazione costruzione ad altissima precisione. Il rapporto di pixel effettivo è superiore a 99,99% ciò significica che esiste una possibilità che lo 0,01% dei pixel sua sempre accesso o penlo.

• Windows Media e il logo Windows logo sono marchi di fabbrica o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Apple, iPhone, iPod e iPod touch sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri paesi. Apple CarPlay è un marchio di fabbrica di Apple Inc.
  L'utilizzo del logo Apple CarPlay indica che l'interfaccia di un veicolo utente soddisfa gli standard di prestazione Apple. Apple non è responsabile del funzionamento del presente veicolo o della sua conformitàagli standard normativi e di sicurezza.Si noti che I'uso di questo prodotto con un iPhone o iPod potrebbe influire sulle prestazioni della rete wireless.
  "Made for iPod" e "Made for iPhone" significano che un accessorio elettronico è stato specificamente progettato per essere collegato, rispettovamente, a un iPod o a un iPhone e la sua conformità agli standard di prestazione Apple è stata certificata dello sviluppatore. Apple non è responsabile del funzionamento di quello disposativo e della sua conformità agli standard normativi e di sicurezza. Si noti che l'uso di questo accessorio con un iPod o iPhone potrebbe infuire sulle prestazioni wireless.
  Android é un marchio di fabbrica di Google Inc.
• Il dispositorio Android è realizazzo o aggiornatoattraverso il lavoro creato e condiviso da Google eutilizzato in base alle condizioni descrirente nella Licenzadi attribuzione Creative Commons 3.0.
• SPOTIFY e il logo Spotify logo sono fra i marchi registrati di Spotify AB.
• Il marchio Bluetooth e i relativi loghi sono marchi registrati di propietà di Bluetooth SIG, Inc. e Alpine Electronics, Inc. utilizza tali marchi su licenza.
  I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri paesi.

• La Tecnologia di codifica audio MPEG Layer-3 è utilizzata su licenza di Fraunhofer IIS e Thomson. La fornitura del presente prodotto concede una licenza esclusivamente per uso privato e non commerciale e non trasferisce alcuna licenza per l'uso del presente prodotto, né comprende alcun diritto di utilizzato per trasmissioni (terrestri, satellitari, via cavo e/o qualsiasi altro mezzo) di tipo commerciale (ovvero con generatione di profitti), trasmissioni/Streaming tramite Internet, intranet e/o altri tipi di rete, o per altri sistemi di distribuzione di contentuti in formato elettronico, quali applicazioni di pay-audio o audio-on-demand. Per tali usi è richiesta una licenza autonoma. Per informazioni dettagliate visitare il sito http://www.mp3licensing.com

• ©2006-2016 TomTom. All rights reserved. This material is proprietary and the subject of copyright protection, database right protection and other intellectual property rights owned by TomTom or its suppliers. The use of this material is subject to the terms of a license agreement. Any unauthorized copying or disclosure of this material will lead to criminal and civil liabilities.

MHoronyHKToBbI MappyT

Hobmy MapwpyT

DoctynKkapTe

MapuuyT MOKHO HOCTPOBIB OUIHO HINHECKOBHX TOHc. MapuuyT MOKHO TAKKE CNHAPOPBAT He3ABNCMO OT Tekyoero Nopokhen GPS nyTeM yCTAHOBKO HOBH HAHbHO TOHK.
BbOpKnyHtKa H3aHHeHnY TEm BbOda appeCa Hm KoopVHb. BbOpBa HnKTHI H3aHHeT ATOke MOKIO, YK33B MECTO COxPAHHeHoe MecTONONKeHMe Hm COxPAHHeHnM aPlypy, KpOme ToO, MOXHO IPOCMoPteH HeJbHMeYIKTHI H3aHHeNBA VICTOPV.
PnHANHNA COENHEHC NHTHEPOTOMMOHOJIOHNHIEHO 063TbBaAHy HAXOCHNHYKTHAHAHHPHNA TYTEM NOCKA ETO B NHHTEPETE.
KoCIMIEc WnI npOeBpyE BPABO

HnΦopMaJy

OCTYN K. KOJONHIN TEBHIMI
NAPAICTOM IN POBBCPA
AOPMAHNTOBABAHM

- Setup

HaCTpoKa pa6OTH
HABVRAUCHHO TPOPAMHOO 06CNEHNHA

15-RU

YctaHOBka nyHKta Ha3HaueHmra (ToIbko X902D/X802D-U/INE-W710D)

ALPINE ITALIA S.p.A.

Viale Cristoforo Colombo, 8

20090 Trezzano sul Naviglio MI, Italy

Phone [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellon, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone [phone]

S/NO. LABEL

S/NO. LABEL

(X902D/i902D only)

Yamagata Printing Co., Ltd.

68-34732Z07-A (Y_A5)
