Producttype	GPS-navigator met multimedia-ontvanger
Merk en model	Alpine X802DU
Afmetingen (L x H x D)	198 mm x 125 mm x (diepte niet gespecificeerd)
Gewicht	1,54 kg
Voeding	14,4 V DC (11-16 V toegestaan)
Schermdiagonaal	7 inch (LCD TFT-scherm)
Schermresolutie	800 x 480 pixels
Navigatiefuncties	Cartografie, route met meerdere punten, adreszoekopdracht, interessante punten, geschiedenis
Smartphone-connectiviteit	Android Auto, Apple CarPlay (via USB-kabel of Bluetooth)
Bluetooth-connectiviteit	Handsfree, audiostreaming, telefoonboek
Audio-/video-ingangen	USB (weergave MP3/WMA/AAC/FLAC/AVI/MKV/MP4), HDMI, iPod/iPhone via Lightning-kabel
Radio-ontvanger	FM (RDS), AM (MW/LW), DAB/DAB+/DMB
Audio-uitgangsvermogen	Voor/achter pre-out: 2 V/10 kΩ, subwoofer: 2 V/10 kΩ
Veiligheid	Geen video kijken tijdens het rijden; installatie door een professional; gebruik geschikte zekeringen
Onderhoud en reiniging	Afvegen met een zachte, droge doek; geen oplosmiddelen gebruiken
Onderdelen en repareerbaarheid	Neem contact op met een erkende Alpine-dealer voor reparatie; cd-rom meegeleverd met de volledige handleiding
Meegeleverde accessoires	Cd-rom met de gedetailleerde gebruiksaanwijzing
Bedrijfstemperatuur	-20°C tot +60°C

Veelgestelde vragen - X802DU ALPINE

Hoe reset ik het Alpine X802DU-apparaat?

Gebruik de RESET-knop aan de voorkant. Druk kort in met een dun voorwerp (pen) om het systeem te resetten.

Hoe verbind ik mijn smartphone via Bluetooth?

Ga naar Instellingen > Bluetooth in het menu, schakel Bluetooth in, druk op Bluetooth-apparaten registreren om naar uw telefoon te zoeken. Selecteer deze en bevestig de koppeling.

Kan ik Android Auto gebruiken met deze navigator?

Ja, de Alpine X802DU ondersteunt Android Auto. Download de Android Auto-app op uw telefoon, sluit deze aan via USB en druk op Android Auto in het hoofdmenu.

Hoe stel ik de tijd in op de X802DU?

De tijd wordt automatisch ingesteld via GPS of handmatig gewijzigd in Instellingen > Klok (raadpleeg de cd-rom voor meer details).

Welke audio-/videoformaten zijn leesbaar via USB?

Audioformaten: MP3, WMA, AAC, FLAC. Videoformaten: AVI, MKV, MP4. Het USB-apparaat moet geformatteerd zijn als FAT16/32.

Hoe gebruik ik de handsfree-functie?

Zodra de telefoon is gekoppeld via Bluetooth, wordt een inkomende oproep op het scherm weergegeven. Druk op de melding om te antwoorden. Druk op Oproep beëindigen om op te hangen.

Wat te doen als het scherm zwart blijft?

Controleer of het contact in de ACC- of ON-stand staat. Als het probleem aanhoudt, voer dan een reset uit met de RESET-knop. Als niets werkt, raadpleeg dan een Alpine-dealer.

Hoe voeg ik een favoriet toe aan het startscherm?

Houd de Favorieten-knop 2 seconden ingedrukt. Druk op Bewerken, daarna Toevoegen om een functie te selecteren (audiobron, navigatie, enz.). Bevestig met OK.

Het DAB-systeem ontvangt niet goed, wat te doen?

Zorg ervoor dat de DAB-antenne correct is aangesloten. De ontvangst kan variëren per regio. Raadpleeg de cd-rom voor de DAB-instellingen.

Hoe werk ik de navigatiekaarten bij?

Updates worden meestal uitgevoerd via een SD-kaart of USB. Neem contact op met uw Alpine-dealer of bezoek de Alpine-website voor specifieke procedures voor het X802DU-model.

GEBRUIKSAANWIJZING X802DU ALPINE

WAARSCHUWING. 2
OPGELET 3
Aan de slag 4
De functie Favoriet 6
Items registrieren 6
Android Auto (Optioneel) 7
Apple CarPlay (Optioneel) 7
Alpine Connect App (Optioneel) (alleen X902D/X802D-U/INE-W710D) 7

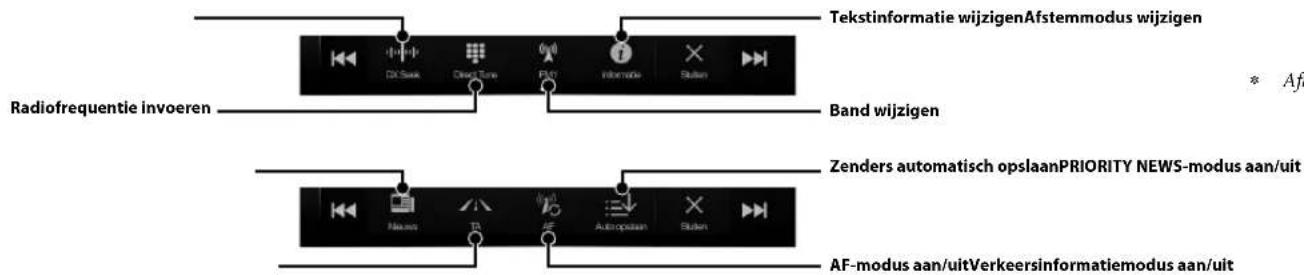

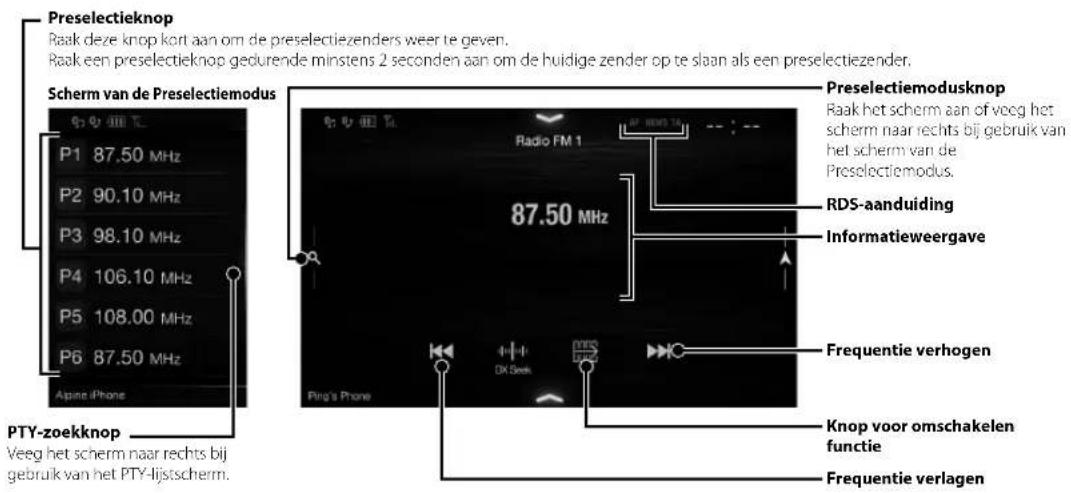

Radio-/RDS-bediening 8

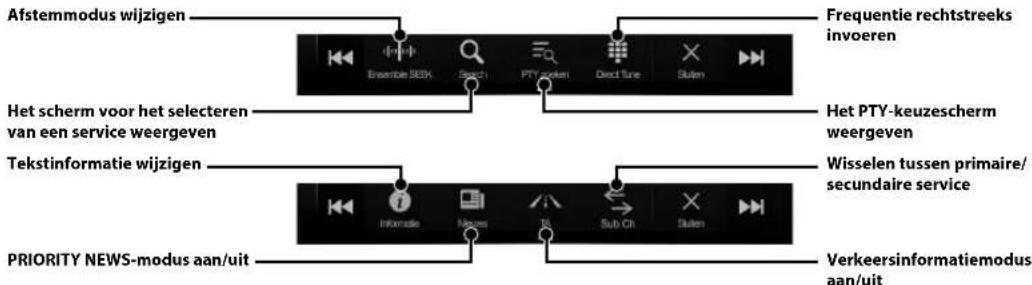

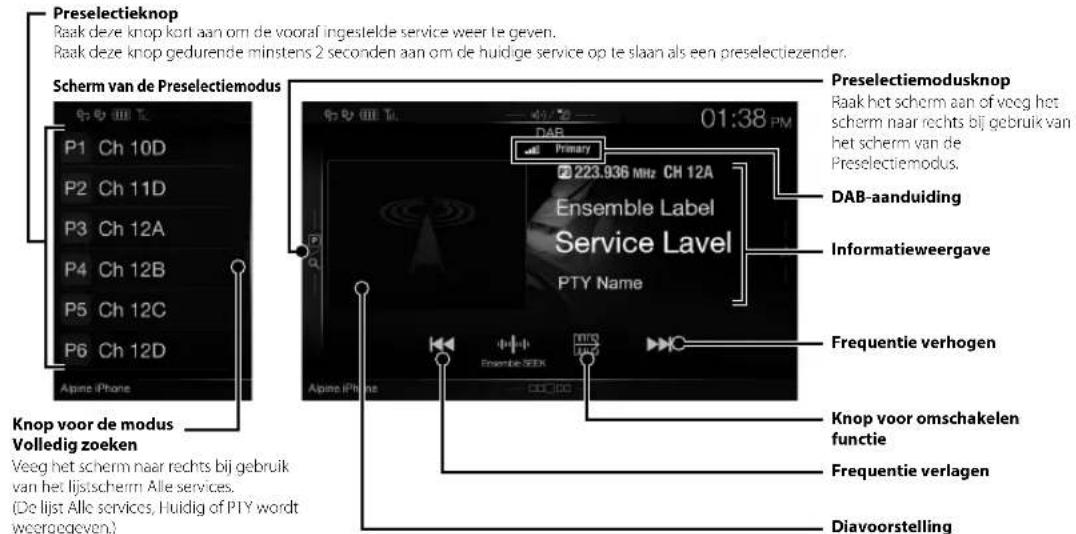

DAB/DAB+/DMB gebruiken 9

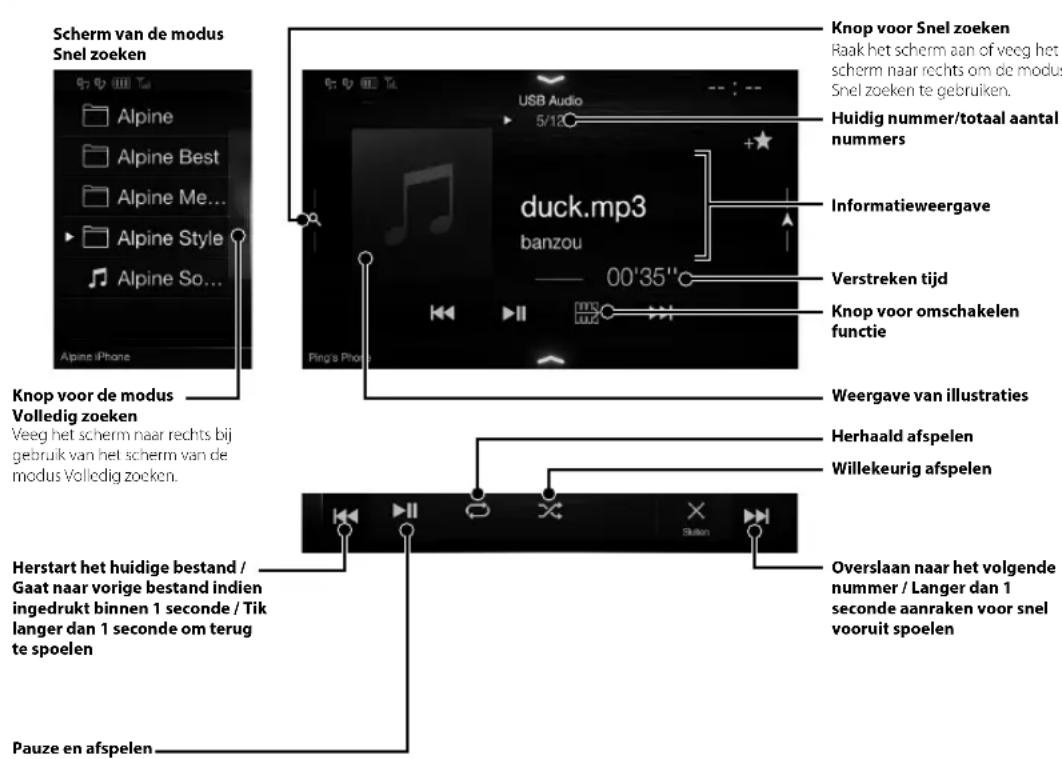

Bediening USB-flashstation (optionel) 10

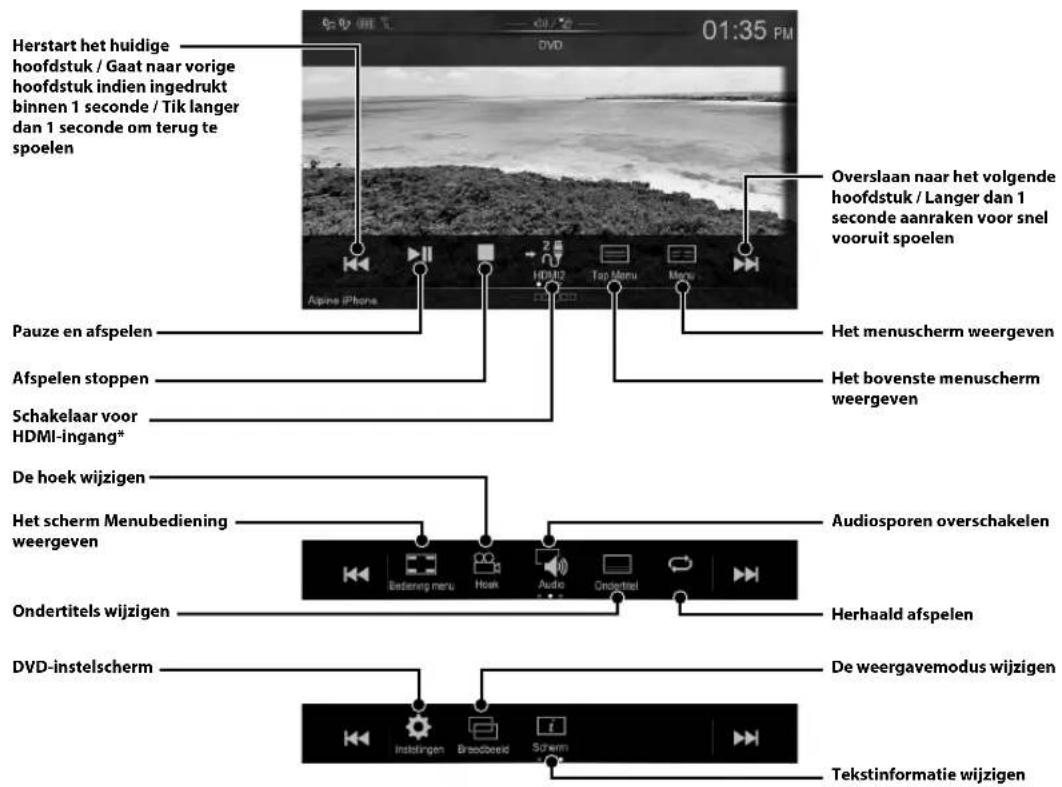

Bediening van een HDMI-apparaat (DVD-speler) (optioneel) 11

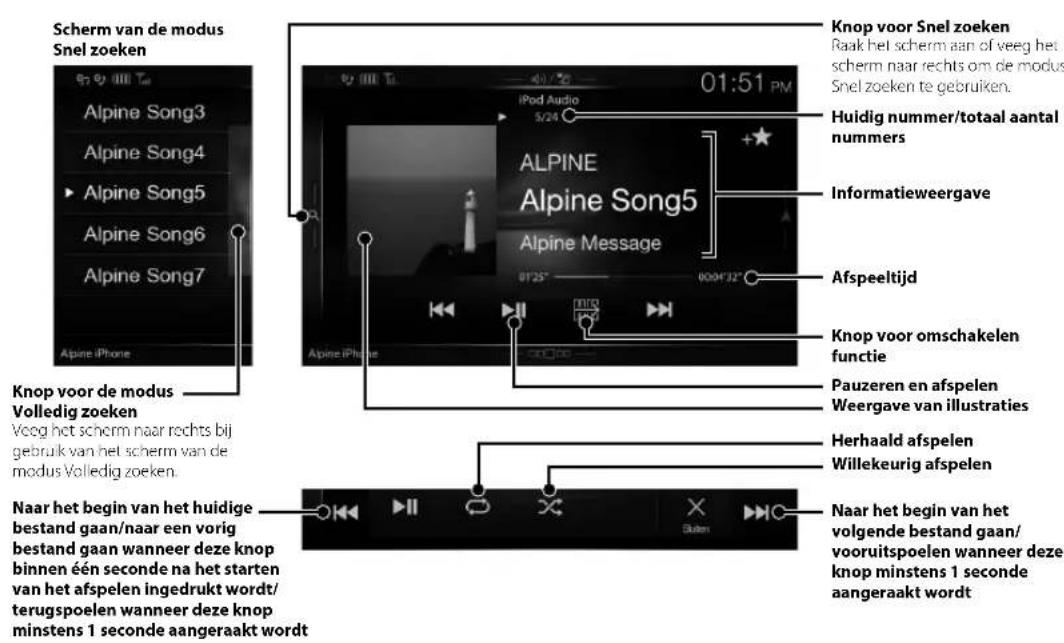

Bediening van een iPod/Phone (optioneel) 12
Handsfree bediening van de telefoon. 13

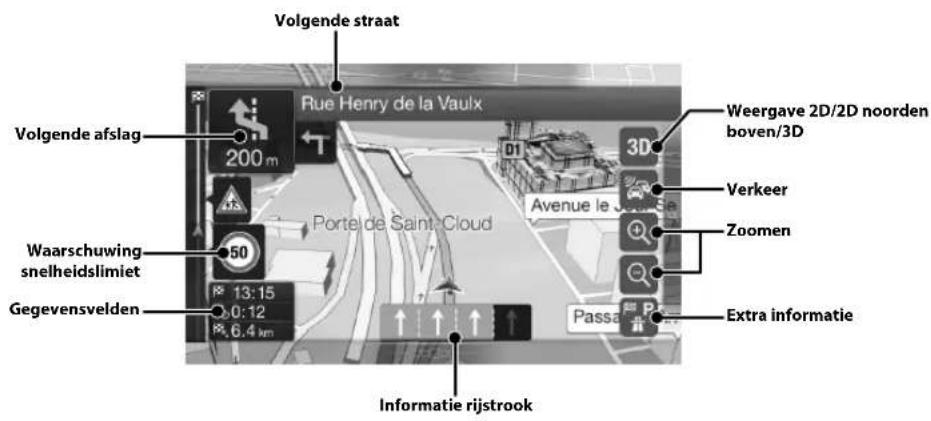

Kaartfuncties (alleen X902D/X802D-U/INE-W710D) 14

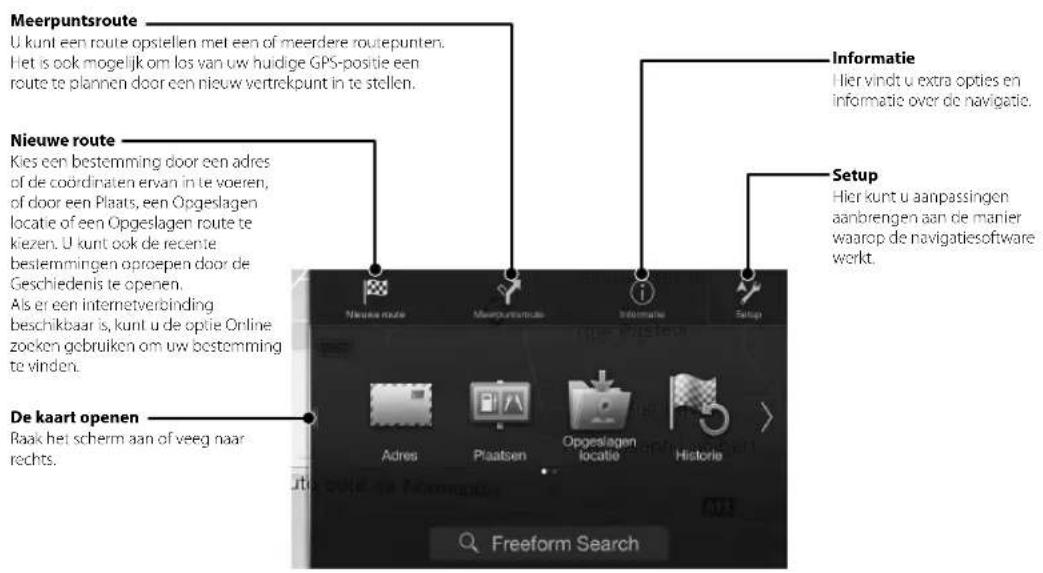

Menu Navigatie (alleen X902D/X802D-U/INE-W710D) 15
Een bestemming invoeren (alleen X902D/X802D-U/INE-W710D) 16
Technische gegevens 17

BELANGRIJK

Noteer het serialummer van uw toestel in de daartoe voorziene ruimte hieronder en houd het bij als referentie.

SERIENUMMER:
ISO-SERIENUMMER: AL
DATUM VAN INSTALLATIE:
INSTALLATIETECHNICUS:
PLAATS VAN AANKOOP:

Raadpleeg de gebruiksaanwijzing op de bijgeleverde CD-ROM voor meer informatie over alle functies. (Aangezien dit een data-CD is, is deze Niet geschikt voor het afspelen van muziek en weergeven van beelden op de spelere.) Indien gewenst za een ALPINE-dealer u met plezier een afgedrukte versie bezorgen van de gebruiksaanwijzing die op de CD-ROM is opgeslagen.

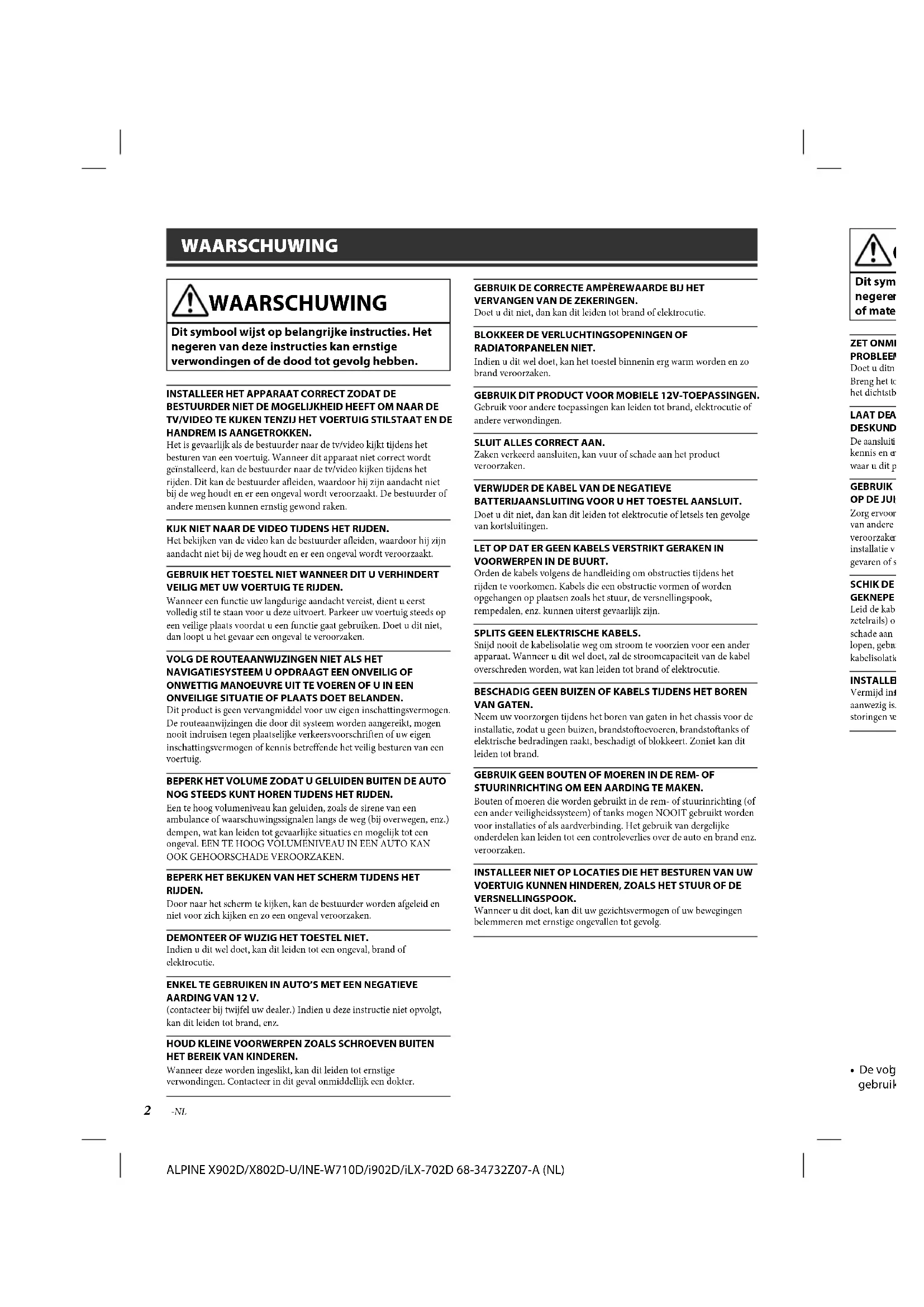

WAARSCHUWING

WAARSCHUWING

Dit symbolism wijst op belangrijke instructies. Het negeren van deze instructies kan ernstige verwondingen of de dood tot gevolg hebben.

INSTALLEER HET APPARAAT CORRECT ZODAT DE BESTUURDER NIET DE MOGELUKHEID HEEFT OM NAAR DE TV/VIDEO TE KIJKEN TENZIJ HET VOERTUIG STILSTAAT EN DE HANDREM IS AANGETROKKEN.

Hiet is gevaarlijk als de bestuurderaar de tv/video kijkjtijdens het besturen van een voortuig. Wannecr dit apparaat net correct worden geinstalleerd, kan de bestuurderaar de tv/video kijknenijdens het rijden. Dit kan de bestuurderaffeiden, waardoorhij zinandacht nicht bij de weg houdt en er een ongeval wordtverooraakt. De bestuurder of andere mensen konnen ernstig gewond raken.

KUK NIET NAAR DE VIDEO Tijdens HET RIJDEN.

Het bekijken van de video kan de bestuorder afleiden, waardoor hij zijn aandacht Niet bij dc veg houdt en er een oncegal worden verzoorzaakt.

GEBRUK HET TOESTEL NIET WANNEER DIT U VERHINDERT VEILIG MET UW VOERTUIG TE RIJDEN.

Wanneer een functie uw langdurige aandacht vereist, dient u erest volledig stil te staan voor u deze uoitvort. Parkeer uw voertuig steeds op een vierige plaats voordat u een functie gaat gebruiken. Doet u dit Niet, dan loopt u het gevaar een ongeval teveroorzaken.

VOLG DE ROUTEAANWIJZIGEN NIET ALS HET NAVIGATIESYSTEM EUM OPDRAAGT EEN ONVEILIG OF ONWETTG MANOEUVRE UIT VOEREN OF U IN EEN ONVEILIG SITUATIE OF PLAATS DOET BELANDEN.

Dit product is geen verwangmiddel voor uw eigén inschattingsvermögen. De routeaanwijzingen die door dit system worden aangereikt,@mogen nooit indruisen gegen plaatselijke verkeersvoorschriften of uw eigien inschattingsvermögen of kennis betreffende het verilg besturen van een voertuig.

BEPERK HET VOLUME ZODAT U GELUIDEN BUITEN DE AUTO NOG STEEDS KUNT HOREN TJDENS HET RUDEN.

Fen te hoog volumeniveau kan geluiden, zoals de sirene van een ambulance ofwaarschuwingsignalen langs de weg (bij overwegen, enz.) dempen, wa dan leiden tot gevaarlijke situations en mogelijk tot een ongeval. FEN TE HOOG VOLUMENIVEAU IN FEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.

BEPERK HET BEKIJKEN VAN HET SCHERM TUJENS HET RIJDEN.

Door maar het scherm te kijken, kan de bestuurder worden afgeleid en nicht voor zich kijken en zo een ongeval verooorzaken.

DEMONTEER OF WJZIG HET TOESTEL NIET.

Indien u dit wel doet, kan dit leiden tot een onceval, brand of elektrocutie.

ENKEL TE GEBRUIKEN IN AUTO'S MET EEN NEGATIEVE AARDING VAN 12 V.

(contacteer bij twijfel uw dealer.) Indien u deze instructie niet opvolgt, kan dit leiden tot brand, enz.

HOUD KLEINE VOORWERPEN ZOALS SCHROEVEN BUITEN HET BEREIK VAN KINDEREN.

Wanner deze worden ingeslikt, kan dit leiden tot ernstige verwondingen. Contacteer in dit geval onmiddelijk een dokter.

GEBRUK DE CORRECTE AMPEREWAARDE BJJ HET VERVANGEN VAN DE ZEKERINGEN.

Doetuditniet,dankanditleidentotbrandofelektrocutie.

BLOKKEER DE VERLUCHTINGSOPENINGEN OF RADIATORPANELEN NIET.

Indien u dit wel doet, kan het toestel binnenin erg warm worden en zo brand veroorzaken.

GEBRUK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.

Gebruik voor andere toepassen gen kan leiden tot brand, elektrucitie of andere verwondingen.

SLUIT ALLES CORRECT AAN.

Zaken verkeerd aansluiten, kan vuur of schade aan het productveroorzaken.

VERWIJDER DE KABEL VAN DE NEGATIEVBATTERIJAANSLUITING VOOR U HET TOESTEL AANSLUIT.

Doet u dit Niet, dan kan dit leiden tot elektrocutie of letsels ten gevolge van kortsluitingen.

LET OP DAT ER GEEN KABELS VERSTRIKT GERAKEN IN VOORWERPEN IN DE BUURT.

Orden de kabels volgens de handleiding om obstructionsijdens het rijden te voorkomen. Kabels dic en obstructric vormen of worden opgehangen op plaaten zoals het stuur, de versnellingspook, rempedalen, enz. kunnen uiterst gevaarlijk zijn.

Snijd nooit de kabelisolatie weg om stroom te voorzien voor een ander apparaat. Wanner u dit wel doet, za de stroomcapaciteit van de kabel overschroden worden, wat kan leiden tot brande of elektrcutie.

BESCHADIG GEEN BUIZEN OF KABELS TUIDENS HET BOREN VAN GATEN.

Neem uw voorzorgenijdens het boren van gaten in het chassis voor de installatie, zodal u geen buizen, brandstoftoevoeren, brandstoftanks of elektrische bedradingen raakt, beschadigt of blokeeft. Zoniet kan dit leiden tot brand.

Bouten of moeren die worden gebruikt in de rem- of stuurinrichting (of eenanderveiligheidssystem) of tanks mogen NOOTI gebruikt worden voor installations of als aardverbinding. Het gebruik van dergelijke onderdelen kan leiden tot een controleverlies over de auto en brand enz. voorzaken.

INSTALLEER NIET OP LOCATIONS DIE HET BESTUREN VAN UW VOERTUIG KUNNEN HINDEREN, ZOALS HET STUUR OF DE VERSNELLINGSPOOK.

Wanner u dit doct, kan dit uw gezichtsvermogen of uw bewegingen belemmeren met ernstige ongevallen tot geolg.

Dit sym negerei of mate

ZET ONMI PROBLEM1 Doct u dit Breng het te het dichtstbe

LAAT DEA DESKUND De aansluii kenn en Waar u dit p

GEBRUK OP DE JUI Zorg ervoor van andere veroorzaker installmentv gesaren of

SCHIK DE
GEKNEPE
Leid de kab
zetelrails) o
schade aan
lopen, gebt
kabelisolati

INSTALLLE Vermij ind aanwezig is storingen

• Devog gebrui

!OPGELET

Dit symbolism wijst op belangrijke instructies. Het negeren van deze instructies kan verwondingen of materiele schade tot gevolg hebben.

ZET ONMIDDELLIK HET GEBRUK STOP WANNEER ZICH EEN PROBLEM VOORDOET.

Doet u dit nict, dan kan dit leiden tot letsels of schade aan het product. Breng het toestel ter reparatie'erug maar uw bevoegde Alpine-dealer of het dichtsbijzijnde Alpine-servicecenter.

LAAT DE AANSLUITING EN INSTALLATIE UITVOEREN DOOR DESKUNDIGEN.

De aansluiting en installation van dit toestel vereist specifie technische kennis en ervaring. Contacteer voor uw eigieneilighide steeds de dealer waar u dit product heb gekocht om dc installatione te lately uitvoeren.

GEBRUK GESPECIFICERDE ACCESSOIRES EN INSTALLIER ZE OP DE JUISTE MANIER.

Zorg ervoor dat u enkel de gespecifieerde accessoires gebruikt. Gebruik van andere dan de genoeme onderden kunnen interne schadeveroorzaken aan het toestel of zorgen möglichk voor een slechte installatie van het toestel. Daardoor kunnen onderden loskommen, metGeVaren of storigen tot gevolg.

SCHIK DE KABELS ZODAT ZE NIET GEKNELD ZITTEN OF GEKNEPEN WORDEN DOOR EEN SCHERPE METALEN KANT.

Leid de kabels en bedrading weg van bewegende onderdelen (zoals de zetelrails) of scherpe de puntige kanten. Zo vermijdt u knelpunten en schade aan de bedrading. Wonneer de kabels door een metalen gat lopen, gebruik dan een rubberen ring om te voorkomen dat de kabelisolate doorgesmeden worden door de metalen rand van het gat.

INSTALLEER NIET OP PLAATSEN MET VEEL VOCHT OF STOF.

Vermijd installmente van het toestel opplaaten waar veel vocht of stof aanwezig is. Wanner er vocht of stof terechtkomt in het toestel, kan dit storingen verroorzaken.

• De volgende voorbeelden van schermen van X902D/X802D-U/INE-W710D die in deze gebruiksaanwijzing worden gebruikt, dienen uitsluitend ter referentie. Ze konnen verschillen van de werkelijkke schermweergaven.

3-NL

Aandeslag

Locatie van bedieningselementen

Het schermontwerp dat gebruikt worden in de gebruiksaanwijzing kan verschillen van het werkelijkke scherm.

Voor X902D/i902D

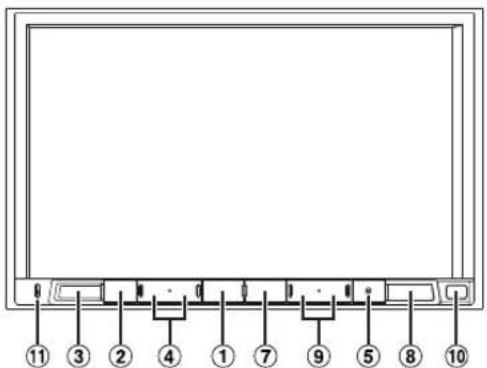

Voor X802D-U/INE-W710D/jLX-702D

① of VOICE-knop

Afhankelijk van de aangesloten smartphone, druk hierop om de Siri-functie de modus voor stemherkenning to open.

(2) (DEMPEN)-knop

Dru op deze knop om het geluid te dempen of het dempen te annuleren.

③ (AUDIO)/(Favoriet)-knop

Hiermee kunt u het audiovisuèle scherm weergeven.
Als het audiovisuèle scherm al word: weergegeven,
kunt u hiermee de bron wijzigen.
Houd minstens 2 seconden ingedrukt om het scherm
Favoriet te openen.

Druk hierop om het volume te regelen.

⑤ RESET-knop

Hiermec kunt u het system van dit toestel resetten.

Keert terug maar het scherm Teleoonmenu.
Druk hierop om een gesprek te starten wanner u een ooproe ontvangt.

⑦ MENU/(voedinguit)-knop

Hiermee kunt u het schem Menu openen. Houd deze knop gedurende minstens 5 Secondingsedrukt om het toestel uit te schakeni.

⑧ (NAV)-knop

Voor X902D/X802D-U/INE-W710D:

Hiermee kunts u het navigatiekaartschem oproepen. Druk nognae op dcze knop om over te schakelen aan het menuschem Navigatie.

Houdythe knop minstens 2 seconden ingedrukt om over te schakelenaar het routeschem Naar huis.(Als er nog geen thuisadres ingesteld is, wordt er overgeschakeldaar het scherm voor het instellen van het thuisadres.)

Raedpleeg "Gebruiksaanwijizing Navigatiesystem" op de CD-ROM voor meer informatie over het gebruik van het navigatiesystem.

Voor i902D/iLX-702D:

Roept het kaartschem van de verbonden smartphone op. Afhankelijk van de smartphone is doze functie möglichnest Beschikklaar.

9 1

Druk op deze knop om in de radiomodus een volgende/vorige zender te zoeken of om in andere audiowisuela bronnen een volgend/vorg nummer, hoofdstuk enz. te kiezen.

10 Sensor afstandsbediening

Richt de afstandsbedieningszender binnen een bereik van 2 meter waar de afstandsbedieningsssensor.

11 Microfoon (alleen X802D-U/INE-W710D/jLX-702D)

Gebruikt voor de modi landsfree of spraakbediening.

Het toestel in- (On) of uitschakelen (Off)

1 Draai de contactsleutel maar de ACC- of ON-positie.
Het systeem worden ingeschakeld.
2 Houd de MENU-knop gedurende minstens 5 seconden ingedrukt om het toestel uit te schakelen.

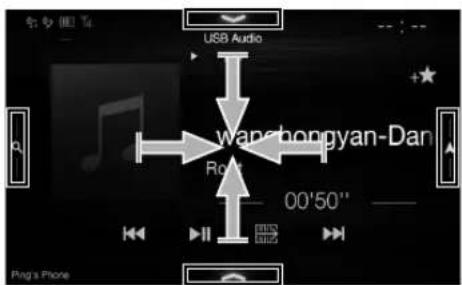

Overschakelen van het scherm met audiobronnen maar een specifiek scherm

U kunt van het scherm met audiobronnen overschakenen maar een specifiek scherm door het pictogram aan een van de vier randen van het scherm aan te raken of door verticalaal of horizontal te vegen.

Schem voor configuratie van snelkoppelingen

Hier kurz u de geluidsinstellungen of het Rear Seat Entertainment-systeem configureren.

Dubbel scherm (alleen X902D/X802D-U/INE-W710D)

Op het dubbele scherm Aunt u schakelen tussen de weergegeven schermen.

Scherm met audiobronnen (USB Audio)

Schem voor preselectieknopen of snelzoekmodus

Menuscherm

Op het menuschem kunt u instellenen doorvoeren.

• De Zoekmodus verschlitt afhankelijk van de audiobron. Raadpleeg de gebruiksaanwijzing van de audiobron voor meer informatie.

De functie Favoriet

Met dit toestel kurz u eenvoudig functies oproepen door vaak gebrukke items zoals de audiobron, de navigatiezoekfunctie enz. te registraren op het scherm Favoriet. Daarna kurz u deze items snel openen.

1 Houd de knop (Favoriet) minstens 2 seconden ingedrukt.

Het scherm Favoriet wordt weergegeven.

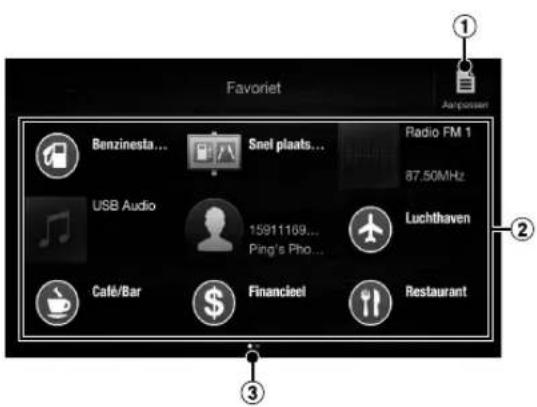

Voorbeeld van het scherm Favoriet

① Wijzigingen aan het scherm Aanpassen, gebruikt voor het registeren van items of wijzigen van name.
② Items geregistreerd als Favoriet
Geeft de locatie aan van het momenteel weergegeven Favoriet-schem.

Veeg maar Links of rechts om de pagina te wijzigen. U kunt maximaal 6 pagina's toevoegen.

Gebruiksaanwijzing Items registrieren

Items registreren

Er worden een selectievakje weergegeven in de linkerbovenhoek van het registratiepictogram en de modus Aanpassen worden geactiveerd.

2 Raak [] (Tpev.) aan.

De categorieen met toe te voegen items worden weergegeben.

3 Raak de categorie van het gewenste toe te voegen item aan.

4 Raak het gewenste toe te voegen item aan.

Raadpleeg "Het scherm Favoriet aanpassen" in de gebruiksaanwijzing vooreer informatie over de toe te voegen items.

Ukunt maximaal 54 items toevoegen.
- Het is Niet möglich om een item meer dan een keer te registraren.

5 Raak [] (Kerug) aan als u klaar bent met aanpassen.
6 Raak [OK] aan als het bevestigingsbericht getoond worden.
7 Het aanpassen is voltooid en het scherm keert terug maar het scherm Favoriet.

• Als u [DAnnuleren) aanraakt tijdens het aanpassen, keert het scherm terug maar het vorige Favorietaanpassingssschem.

And

Android, onderwe Downloa Sluit uw.

1 Dr He

2 He

App

Apple Ca de dinge terechtki muziek luw iPhor Raadplee Druk op U kunt d U kunt A

Alpi

Downloakunnen1kunnen cStel"Veraangcsb

Gebruiksaanwijzing Android Auto (Optioneel)

Android Auto (Optioneel)

Android Auto is ontworpen om het gemakkelijk te makeom apps op uw telefoon te gebruiken terwijl u onderweg bent. Navigeer met Google Maps, luister waar playlists of podcastsuit uw favoriete apps enmeer Download de app Android Auto uit de Google Play Store voordat u doorgaat. Sluit uw Android-telefon aan om te beginnen met gebruik van Android Auto.

1 Druk op de MENU-knop.

Het menuschem wordt weergegeven.

2 Tik op [Android Auto].

Het Android Auto-schem wordt weergegeven.

• Raadpleeg "Android Auto" in de gebruiksaanwijzing (cd-rom) voor een gedetailleerde beschrijving van de werkig van Android Auto.

Gebruiksaanwijzing Apple CarPlay (Optioneel)

Apple CarPlay (Optioneel)

Apple CarPlay is een slimmere en veiligere manier om uw iPhone in de auto te gebruiken. Apple CarPlay neemt de dingen over die u met uw iPhone wilt doe tijdens het autorijden en zorgt ervoor dat ze bij het juiste apparaatterechtkomen. U kurz aanwijzingen krijgen, gesprekken voeren, berichten versturen en ontvangen en maar muziek luisteren, en dat alles op een manier waarop u zich veilig op het verkeer kurz blijven concentreren. Sluit uw iPhone gewoon op het apparaat aan en rijden maar.

Raadpleeg de gebruiksaanwijzing (CD-ROM) voor meer informatie.

Druk op of VOICE om de Siri-functie van de telefoon te activeren.

U kunt de Siri-functie van de iPhone gebruiken om iemand te bellen, muziek af te spelen enz. U kunt Apple CarPlay bedieren via het aanraakschem.

Gebruiksaanwijzing Alpine Connect App (Optioneel) (aileen X902D/X802D-U/INE-W710D)

Download een app die Alpine Connect voor uw smartphone ondersteunt, waarna u de app vanaf het apparaat hunnen bedieren. U kutn de Alpine Connect App downloaden via de App Store van Apple. Android-gebruikers hunnen de app downloaden via Google Play. Raadpleeg uw Alpine-verdeler voor meer informatie. Stel "Verbinding instellen" of "Alpine Connect" op USB (iPhone) of Bluetooth (Android) afhankelijk van de aangesloten Smartphone.

1 Start de Alpine Connect App.
2 Sluit de smartphone verwolgens op dit apparaat.
3 Druk op de MENU-knop.

Het menuschem wordt weergegeven.

4 Tik op [Alpine Connect].

Het keuzescherm Alpine Connect App verschijnt.

5 Selecteer de gewenste app.

Het scherm van de geselecteerde app verschijnt.

Spotify®

Spotify is een Dienst voor het streamen van muziek die Niet is verbonden aan Alpine. Meer informatie vindt u op http://www.spotify.com.

De Spotify-applicatie is verkrijgbaar voor iPhone en Android-telefoons. Ga waar https://support.spotify.com/ voor de)[-sta]te informatie over de compatibilititeit.

Om Spotify te gebruiken verwijl u rijdt, moet u eerst de Spotify-app downloaden op uw iPhone of Android-toestel. U kurz de app downloaden via de iTunes App Store of Google Play™. Kies in de app of op Spotify.com voor een Gratis account of een betalende Premium-account. Met een Premium-account krijgt umeer functies, zoals offline muzzlek beluisteren.

• Dit product bevat Spotify-software die onderhevig is aan licenties van derden Zoals hier te vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatie over landen en regio's waar Spotify gebruikt kan worden,.gaat u maar https://www.spotify.com/us/select-your-country/.

Gebruiksaanwijzing Radio/RDS

Radio-/RDS-bediening

Knop voor Volledig xveeget hsd van het iJls. (De iJst Allo weergege

Afstemmo

Het schern van een se Tekstinfor

PRIORITYI

Afd

AF-modus aan/uitVerkeersinformatiemodus aan/uit

Gebruilsaanwijing DAB/DAB+/DMB

DAB/DAB+/DMB gebruiken

Diavorstelling

Toont de programme-informatie, Foto's van de artiest en advertenties die gesynchronische zijn met de servicecomponent die momenteel ontvangen worden.*

• Afhankelijk van de momenteel ontvangen servicecomponent worden deze möglichn Niet weergegeven.

Bediening USB-flashstation (optioneel)

U kurz muzickbestanden (MP3/WMA/AAC/FLAC) en videobestanden (AVI/MKV/MP4) die op een USB-stick staan afspelen op de ingebouwde speler van dit system.

Voorbeeld van het USB Audio-hoofdschem

Gebruiksaanwijzing HDMI (optionel) DVD

Bediening van een HDMI-apparaat (DVD-speler) (optioneel)

Wannner u een optionele DVE-5300 (DVD-speler) aansluit, kunt u deze bedieren vanaf het toestel.

• Als u een optionele HDMI-keuzemodule aansluit, dan kurz u twee HDMI-apparaten aansluiten. Als de HDMI-keuze op "AAN" staat wanneer twee HDMI-apparaten aangesloten zich, dan worden de schakelaar voor HDMI-ingang weergegeven. De knoppen die weergegeven worden verschillen, afhankelijk van de instellingen en de HDMI-ingang die op dat moment geselecteerd is. Raadpleeg voor meer informatie "HDMI instellen" en "De HDMI-schakelaar Aan-/Uitzetten" In de GEBRUKSAANWIJZING (cd-rom).

Bediening van een iPod/iPhone (optioneel)

Een apart verkrijgbare kabel vanaf uw sigarettenaansteker waar dc USB-kabel (KCU-471i) enz. is nodig, afhankelijkke van het type iPod/iPhone.

Audiomodus

Zoekenaar eenuMZiekbestand (modus Volledig zoeken)

Bijvoorbeeld: zoeken op artiestennaam

1 Raak [Artiest] aan op het scherm van de modus Volledig zoeken.

2 Raak de naam van de gewenste artiest aan.

Het zoekschem Alums van de geselecteerde artiest wordt woorgegeven.

Als u [ ] aanraakt van de gewenste artiest, worden alle nummers van de geselecteerde artiest afgespeeld.

3 Raak de naam van het gewenste album aan.

Alle nummers van het geselecteerde album worden weergeciven.

Als u [ ] aanraakt van het gewenste album, worden alle nummers van het geselecteerde album afgespeeld.

4 Raak de naam van het gewenste nummer aan.

Het geseleeteerde nummer wordt afgespeid.

Handsfree bediening van de telefoon

Op het apparaat hunnen maximaal twee handsfree telefoons worden aangesloten. Als u twee handsfree telefoons op het apparaat aansluit, selecteer dan "Handsfree apparaat prioriteit" in "Bluetooth instellen" om de volgorde van voorrang in te stellen. Raadpleeg vooreer informatie de GEBRUKSAANWUZING in het gedeelte AUDIO/VIDEO (CD-ROM).

Een apparatus verbinden dat Bluetooth ondersteunt (koppelen)

1 Raak de knop [Instellingen] aan op het menuschem.

2 Raak [Bluetooth] aan.

Zorg ervoor dat de instelling "Bluetooth" op "On" (☑) staat.

3 Raak [Bluetooth Apparaat Instellen] aan.

4 Raak [] aen om een neueu apparaat te zoeken.

5 Raak [] (Audio), [] (Handsfree) of [...] (Beide) aan voor het apparaatuit de lijst dat u wilt aansluiten.

Audio: Hiermee kurz u het gebruik als audioapparaat instellen.

Handsfree: Hiermee kunt u het gebruik als handsfree apparatus instellen.

Beide: Hiermee kunt u het gebruik instellen als zowel een audioapparaat als een handsfree apparaat.

6 Wanner de apparaatRegistraratie voltooid is, wordt er een bericht weergegeven en keert het toestel terug maar de normale modus.

• U kurz maximaal 5 mobiele telefoons registrieren die Bluetooth ondersteunen.
• Het Bluetooth-registeredieproces verschift afhankelijk van de apparaatversie en SSP (Simple Secure Pairing). Als er een wachtwoord op dit toestel worden weergegeven dat uit 4 of 6 tekens bestaat, moet u dit wachtwoord invoeren op het Bluetooth-apparaat.

Als er een wachtwoord op dit toestel worden weergegeven dat uit 6 tekens bestaat, dient uervoorte zorgen dat hetzelfde wachtwoord weergegeven worden op het Bluetooth-apparaat. Raak verzolgens "Yes" aan.

Een oproep beantwoorden

1 Bij een binnenkomende oproep werkblinkt de beltoon en wordt het scherm voor inkomende oproepen weergegeven.

2 Raak het meldingschem van de inkomende oproep aan.

De oproep begin. Informatie over de oproep

Door te tikken op de oproepinfo tijdens een gesprek gaat uaar het telefoonbedieningsschem. Gebruik dit scherm om het spreakvolumet wijzigen, enz.

De oproep beeindigen

De oproep wordt beeindigd.

Kaartfuncties (alleen X902D/X802D-U/INE-W710D)

Hieronder vindt u een overzicht van de verschillende knoppen en pictogrammen in de kaartweergave. Raadpleeg de gebruiksaanwijzing voor meer informatie over dit scherm.

14-NL

Mer

Om hetri Ukunt o

Meerpuns U kunt eeni Het is ook route to pla

Nieuwroe roi Kics een bec of de codd of doo en locatie of e kizeen. U ku bestemin Gescheden Als er een in beschikbaai zocken gob te vinden.

De kaart o Raak hel sh rechts.

Menu Navigatie (alleen X902D/X802D-U/INE-W710D)

Om het menu Navigatie te openen, raakt u [aan de rechterrand van het kaartschem aan of vecgt u maar links. U kunt ook op de nop drukken.

Een bestemming invoeren (alleen X902D/X802D-U/INE-W710D)

Het volgende voorbeeld toont u hoc u een bestemming kunt zoeken door [Plaats/postcode] te kiezen bij [Adres].

• U kunt het land/de staat zoeken door te starten bij [Land/staat].

1 Raak [Nieuwe route] aan in het menu Navigatie.
2 Raak [Adres] aan.

7 Raak [More] aan om de routeparameters te wijzigen of raak [Start navigatie] aan om de rit te starten.

3 Raak [Plaats/postcode] aan.
4 Voer de naam of de postcode van de stad in.

• Raak S#m de lijst met treffers wee ter geven.

5 Voer de naam van de gewenste straat in.

• Raak m de lijst met treffers wee ter geven.

6 Voer het huisnummer of de dwarststraat in.

Na het berekenen van de route verschijnt er een kaart met�ap een routeoverzicht. Hier kurz u de route-informatie en alternatieve routes bekijken.

Gebruiksaanwijing Technische gegevens

Technische gegevens

SCHERMGEDEELTE

Schermfornaat

(X902D/1902D)

8" (X802D-U)

Effectief aantal beeldementen

99% of meer

Verlichtingsystem

LED

FM-TUNERGEDEELTE

Afstembereik 87,5-108,0 MlZ

Bruikbare gevoeligheid mono 8,1 dBf (0,7 V/75 ohm)

50 dB stilcgevocligheio 12 dBf (1,1 uV/5 ohm)

Afwisselende kanaalselectiviteit

80dB

80dB

Signaal-ruisverhouding

65

dB

Stereoscheiding

35

Ontvangstverhouding

2.0

dB

MW-TUNERGEDEELTE

Afstembereik 531-1.602klz

Bruikbare gevoeligheid 25,1 V / 28 dBf

LW-TUNERGEDEELTE

Afstembereik 153-281 kHz

Bruikbare Gevoelighheid

-103 dBm

Signaal/ruis-verhouding

95dB

Stereoscheiding

85cB

USB-GEDEELTE

USB-vereisten

USB 2.0

Max.stroomverbruik

1.500 mA (CDP-nderstcuning)

USB-klasse

Signaal-ruisverhouding

100 dB

Kanaalscheiding

85cd3(bj1klz)

*1 De frequentierresponds kan verschillen afhankelijk van de coderingessoftware/bitsnelheid.

HDMI-GEDEELTE

Invoerformeat

720p/180p/180i/VGA

Uityoerformaat

480p

GPS-GEDEELTE

GPS-ontvangstfrequenie

1.575.42±1MHz

GPS-onlvangstgcvocligh

Max. 130 dB

Bluetooth-GEDEELTE

Bluetooth-specificatie

Bluetooth v3.0

Frequenlcbereik

2.402-2.480MHz

Uitgangsvermogen

+4 dBm Max. (Lernieiklasse 2)

Profiel

HFP (Handsfree Profile)

OPP (Object Push Profile)

X902D/i902D is sized exclusively for a certain car model.
- Ten gevolge van voortdurendeberbetering van de producten kunnen de technische gegevens en het ontwerp wijzigien zonder等一批kennisgeving.
- Het LCD-schem is gefabriceerd met een uiterst precieze productietechnologie. De efectieve pixelverhouding ismeer dan 99,99% .Dit betekent dat er een möglichkheid isdat 0,01% van de pixels aktijd AAN of UTT zich.

• Windows Media en het Windows-logo zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Apple, iPhone, iPod, en iPod touch,zijn handelsmerken van Apple Inc.,gedeponeerd in de VS en andere landen. Apple CarPlay is een handelsmerk van Apple Inc.
• Het gebruik van het Apple CarPlay-logo impliciert dat een gebruikersinterface in een voertuig voldoet aan de prestatienormen van Apple. Apple is Niet verantwoordelijk voor de bediening van dit voertuig of de naleving ervan aan veiligheidsnormen en regelgeving. Het gebruik van dit product met een iPod of iPhone kan de draadloze prestaties beinvloeden.
  "Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire specifiek werden ontworpen om te worden aangesloten op een iPod of iPhone en gecertificeerd is door de ontwikkelaar om te beantwoorden aan de prestatienormen van Apple. Apple is Niet verantwoordelijk voor de bediening van dit apparaat of het voldoen ervan aan veiligheidsnormen en regelgeving. Merk op dat het gebruik van dit accessoire met een iPod of iPhone möglichk de draadloze prestaties beinvoedt.
  Android is een handelsmerk van Google Inc.
• De Android-robot worden gereprodueerd of gewijzig op basis van eigendom die werk gecreered en gedeel door Google en worden gezrukt in overeenstemming met de voorwaarden beschreiben in de Creative Commons 3.0 Attribution License.
• SPOTIFY en het Spotify-logo+zijn gedeponeerde handelsmerken van Spotify AB.
• Het Bluetooth®-woord Merk en -logo's发展格局
• gedeponeerde handelsmerken van Bluetooth SIG, Inc. en ieder gebruik van deze merken door Alpine Electronics, Inc. gebeurt onder licentie.
• De termen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

• De MPEG Layer-3-audiocoderingstechnologie worden gebrukt onder licentie van Fraunhofer IIS en Thomson. De aankoop van dit product verleent enkel toestemming voor privé-, Niet-commercialeel gebruik en verleent geen toestemming noch enigrecht om dit product te gebruiken in om het even welke commerciale (d.w.z. met winstoogmerk) real time-uitzending (land, satelliet, kabel en/of andere media), uitzenden/Streaming via het internet, intranetten en/of andere netwerken of in andere elektronische systemen voor informatieverspreiding, zoals pay-audio-of audio-on-demand-toepassingen. Voor dergelijktoepassingen is een aparte licentie vereist. Meer informatiekt sunt u vinden op http://www.mp3licensing.com

• ©2006-2016 TomTom. All rights reserved. This material is proprietary and the subject of copyright protection, database right protection and other intellectual property rights owned by TomTom or its suppliers. The use of this material is subject to the terms of a license agreement. Any unauthorized copying or disclosure of this material will lead to criminal and civil liabilities.
