BRUKSANVISNING X802DU ALPINE

• VIKTIGT Skriv in enhetens serienummer i fältet nedan och ha det alltid tillgängligt som referens. SERIENUMMER: ISO SERIENUMMER: AL INSTALLATIONSDATUM: INSTALLATIONSTEKNIKER: INKÖPSSTÄLLE: Se bruksanvisningen som finns lagrad på medföljande CD-ROM för ytterligare information om samtliga funktioner. (Eftersom det är en data-CD kan den inte användas för att spela musik eller bilder i spelaren). Om så behövs ger en ALPINE-återförsäljare dig gärna en utskrift av den bruksanvisning som finns lagrad på CD-ROM:en. Innehåll VARNING p. 2
• FÖRSIKTIGT p. 3
• Komma igång p. 4

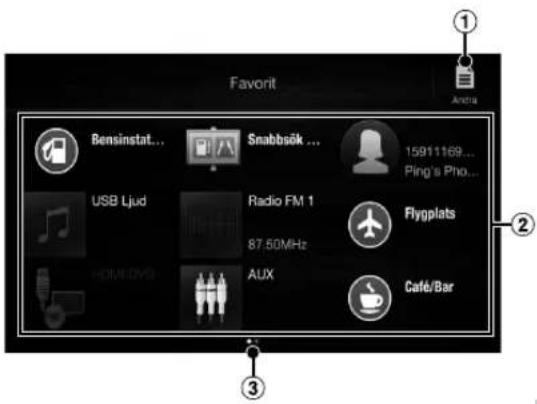

• Funktionen Favorit p. 6
• Registrera funktioner p. 6
• Android Auto (tillval) p. 7
• Apple CarPlay (tillval) p. 7
• Alpine Connect-appen (tillval) (endast X902D/X802D-U/INE-W710D) p. 7
• Radio/RDS-användning p. 8
• DAB/DAB+/DMB-användning p. 9
• Användning av USB-minne (tillval) p. 10
• Användning av HDMI-enhet (DVD-spelare) (tillval) p. 11

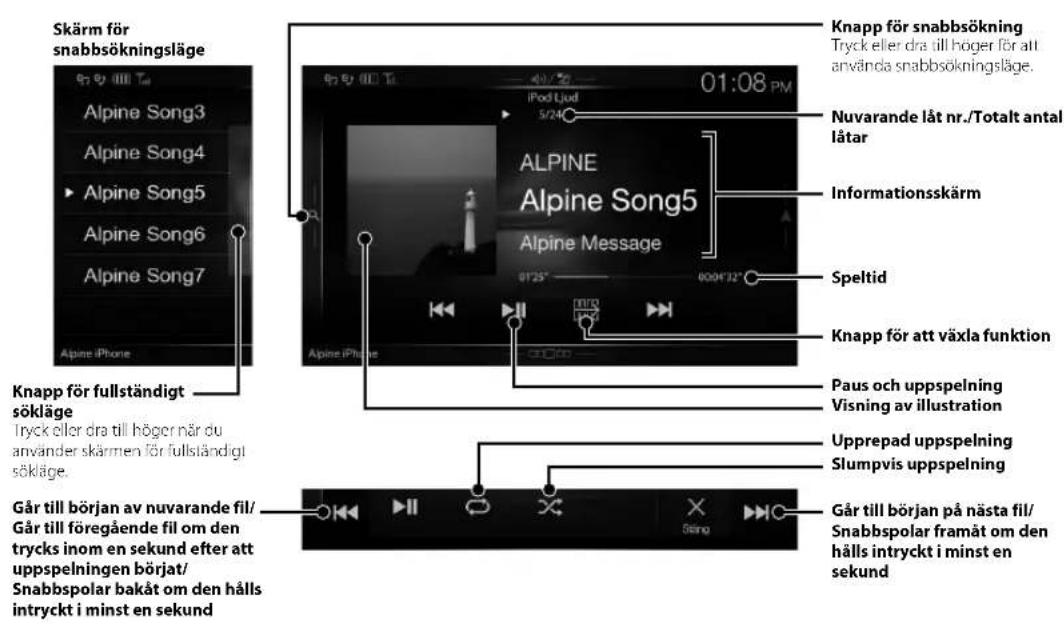

• Användning av iPod/iPhone (tillval) p. 12
• Styrning av handsfreetelefon p. 13
• Kartfunktioner (endast X902D/X802D-U/INE-W710D) p. 14
• Navigeringsmeny (endast X902D/X802D-U/INE-W710D) p. 15
• Ställa in destination (endast X902D/X802D-U/INE-W710D) p. 16

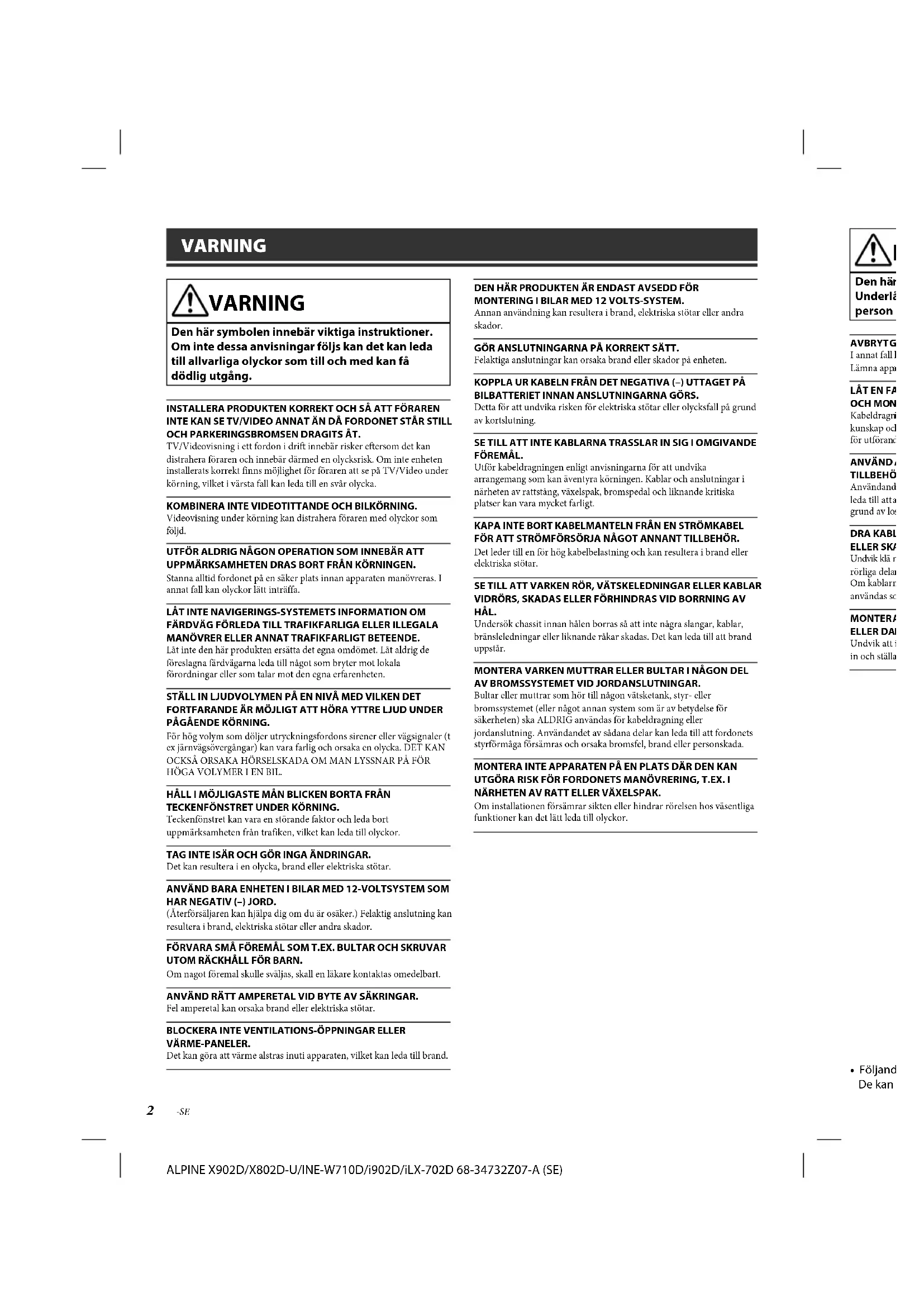

• Specifikationer ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 2-SE VARNING VARNING Den här symbolen innebär viktiga instruktioner. Om inte dessa anvisningar följs kan det kan leda till allvarliga olyckor som till och med kan få dödlig utgång. INSTALLERA PRODUKTEN KORREKT OCH SÅ ATT FÖRAREN INTE KAN SE TV/VIDEO ANNAT ÄN DÅ FORDONET STÅR STILL OCH PARKERINGSBROMSEN DRAGITS ÅT.TV/Videovisning i ett fordon i drift innebär risker eftersom det kan distrahera föraren och innebär därmed en olycksrisk. Om inte enheten installerats korrekt finns möjlighet för föraren att se på TV/Video under körning, vilket i värsta fall kan leda till en svår olycka.KOMBINERA INTE VIDEOTITTANDE OCH BILKÖRNING.Videovisning under körning kan distrahera föraren med olyckor som följd.UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.LÅT INTE NAVIGERINGS-SYSTEMETS INFORMATION OM FÄRDVÄG FÖRLEDA TILL TRAFIKFARLIGA ELLER ILLEGALA MANÖVRER ELLER ANNAT TRAFIKFARLIGT BETEENDE.Låt inte den här produkten ersätta det egna omdömet. Låt aldrig de föreslagna färdvägarna leda till något som bryter mot lokala förordningar eller som talar mot den egna erfarenheten.STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.HÅLL I MÖJLIGASTE MÅN BLICKEN BORTA FRÅN TECKENFÖNSTRET UNDER KÖRNING.Teckenfönstret kan vara en störande faktor och leda bort uppmärksamheten från trafiken, vilket kan leda till olyckor.TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.Det kan resultera i en olycka, brand eller elektriska stötar.ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR UTOM RÄCKHÅLL FÖR BARN.Om nagot föremal skulle sväljas, skall en läkare kontaktas omedelbart.ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.Fel amperetal kan orsaka brand eller elektriska stötar.BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRME-PANELER.Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.DEN HÄR PRODUKTEN ÄR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.Annan användning kan resultera i brand, elektriska stötar eller andra skador.GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.Felaktiga anslutningar kan orsaka brand eller skador på enheten.KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE FÖREMÅL.Utför kabeldragningen enligt anvisningarna för att undvika arrangemang som kan äventyra körningen. Kablar och anslutningar i närheten av rattstång, växelspak, bromspedal och liknande kritiska platser kan vara mycket farligt.KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL. Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor. p. 17

Undvik att iin och ställ

FÖRSIKTIGT Den här symbolen innebär viktiga instruktioner. Underlåtenhet att följa dem kan leda till skador på person eller egendom. AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

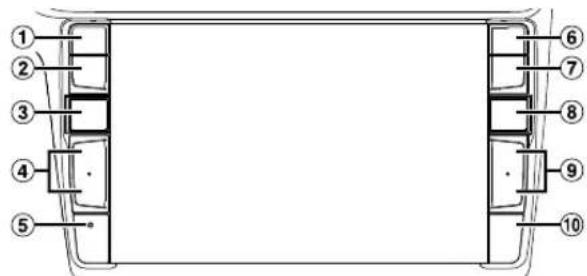

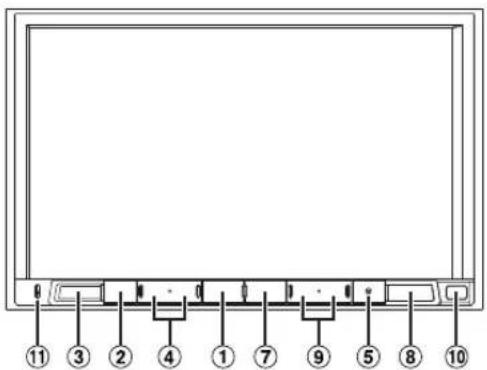

• Följande skärmexempel av X902D/X802D-U/INE-W710D som används i denna handbok är endast som referens. De kan skilja sig från den verkliga skärmvisningen.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 4-SE Bruksanvisning Komma igång Komma igång Kontrollernas placering Utformningen på den skärm som används i bruksanvisningen kan skilja sig från den faktiska skärmen. För X902D/i902D För X802D-U/INE-W710D/iLX-702D Knappen eller VOICETryck för att använda Siri-funktionen eller röstigenkänningsläget beroende på ansluten smartphone. Knappen (MUTE)Tryck för att aktivera/avaktivera ljudavstängningsläget. Knappen (AUDIO)/(Favorit)Visar skärmen Ljud/Bild. Om skärmen Ljud/Bild redan visas, byts källan.Öppna favoritskärmen genom att hålla knappen intryckt i minst 2 sekunder. Knappen / eller / (UPP/NER)Tryck för att justera volymen. RESET-brytareEnhetens system återställs. Knappen (PHONE) (endast X902D/i902D)Hämtar menyskärmen Telefon.Tryck för att starta ett samtal när någon ringer till dig. Knappen MENU/ (Ström av)Visar menyskärmen.Du stänger av strömmen genom att hålla den här knappen intryckt i minst 5 sekunder. Knappen (NAV)För X902D/X802D-U/INE-W710D:Visa navigationskartan.Tryck igen för att växla till navigeringsmenyskärmen.Håll denna knapp intryckt i minst 2 sekunder för att växla till ruttskärmen Åk hem. (Om du inte ställt in ”hem” ännu växlar den istället till skärmen för att ställa in ”hem”).Se ”Navigationssystemet OM” på CD-ROM-skivan för mer information om navigering.För i902D/iLX-702D:Öppnar kartskärmen för ansluten smartphone.Beroende på vilken smartphone du använder kan det hända att denna funktion inte är tillgänglig. Knappen / Tryck för att söka station uppåt/nedåt i radioläge eller spår, kapitel etc. i andra ljud/bildkällor. FjärrsensorRikta fjärrkontrollens sändare mot fjärrsensorn inom ett avstånd på 2 meter. Mikrofon (endast X802D-U/INE-W710D/iLX-702D)Används för handsfree- eller röststyrningsläget. Slå på 1 Vr

Ändra Du kan ä ikonerna Skärm

Slå på (On) eller stänga av (Off) strömmen 1 Vrid tändningsnyckeln till läge ACC eller ON. Systemet slås på. 2 Du stänger av strömmen genom att hålla knappen MENU intryckt i minst 5 sekunder. Ändra skärmen för val av ljudkälla till en specialanpassad skärm Du kan ändra skärmen för val av ljudkälla till din egen specialanpassade skärm genom att trycka på någon av ikonerna längs skärmens fyra kanter eller genom att dra vertikalt eller horisontellt. Skärm med inställningsgenvägar Skärm för snabbvalsknapp eller snabbsökningsläge* Skärm för val av ljudkälla (USB Ljud) Dubbel skärmbild (endast X902D/X802D-U/INE-W710D) Menyskärm Du kan göra ljudinställningar eller ställa in systemet för Baksätes underhållning.Du kan växla mellan de visade skärmarna på den delade skärmbilden.Du kan göra inställningar på menyskärmen. Sökläget är olika beroende på ljudkälla. Se ljudkällans bruksanvisning för ytterligare information.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 6-SE Bruksanvisning Funktionen Favorit Funktionen Favorit Med denna funktion kan du enkelt öppna dina favoritfunktioner genom att registrera funktioner du använder ofta, t ex val av ljudkälla, navigeringens sökfunktion m. fl på skärmen Favorit. Du kan lätt öppna vilken som helst av dessa funktioner. 1 Håll /(Favorit)-knappen intryckt i minst 2 sekunder. Skärmen Favorit visas. Exempel på skärmen Favorit Byter till Redigeringsskärmen för att registrera funktioner eller ändra namn. Registrerade FavoritVisar vilken sida av Favorit som visas. Dra till vänster eller höger för att bläddra mellan sidorna. Du kan lägga till upp till 6 sidor.Bruksanvisning Registrera funktioner Registrera funktioner 1 Tryck på [ ] (Ändra). En kryssruta visas i registreringsikonens övre vänstra del och den byter till Redigeringsläge. 2 Tryck på [ ] (Lägg till). De funktioner (kategorier) som kan läggas till visas. 3 Tryck på den funktion (kategori) du ska lägga till. 4 Välj den funktion du ska lägga till. Se bruksanvisningens avsnitt ”Redigera Favoriter” för ytterligare information om funktioner som kan läggas till.

• Du kan lägga till upp till 54 funktioner.

• En funktion kan bara registreras en gång. 5 Tryck på [ ] (Tillbaka) när du redigerat klart. 6 Tryck på [OK] efter det att bekräftelsemeddelandet visats. 7 Redigeringen är avslutad och nu visas skärmen Favorit.

• Om du trycker på [ ] (Avbryt) medan du redigerar växlar skärmen till att visa förutvarande skärm Redigera Favorit.

Redigera Bruksanvisning Android Auto (tillval) Android Auto (tillval) Android Auto är utformad för att göra det lättare för dig att använda appar på din telefon samtidigt som du befinner dig på resande fot. Navigera med Google Maps, lyssna på spellistor eller podsändningar från dina favoritappar och mycket mer. Ladda ner Android Auto-appen från Google Play store innan du fortsätter. Anslut din Android-kompatibla telefon för att börja använda Android Auto. 1 Tryck på knappen MENU. Menyskärmen visas. 2 Tryck på [Android Auto]. Android Auto-skärmen visas.

• Mer information om användning av Android Auto, se ”Android Auto” i bruksanvisningen (CD-ROM). Bruksanvisning Apple CarPlay (tillval) Apple CarPlay (tillval) Apple CarPlay är ett smartare, säkrare sätt att använda din iPhone i bilen. Med Apple CarPlay får du de funktioner du vill använda på din iPhone, samtidigt som du kör, direkt på enheten. Du kan får väganvisningar, ringa samtal, skicka och ta emot meddelanden och lyssna på musik, och samtidigt hålla fokus på vägen. Koppla bara in din iPhone i enheten och kör. Mer information finns i bruksanvisningen (CD-ROM). Tryck på eller VOICE för att aktivera Siri-funktionen på din iPhone. Du kan t.ex. ringa ett samtal, spela musik genom att använda Siri-funktionen på din iPhone. Du kan också manövrera Apple CarPlay på pekskärmen. Bruksanvisning Alpine Connect-appen (tillval) (endast X902D/X802D-U/INE-W710D) Alpine Connect-appen (tillval) (endast X902D/X802D-U/INE-W710D) Ladda ner en app som har stöd för Alpine Connect till din smartphone så kan du manövrera den via enheten. Alpine Connect-appen kan laddas ner från Apples App Store och Android-användare kan ladda ner appen från Google Play. Kontakta din Alpine-återförsäljare för utförlig information. Ställ in anslutningsinställningar eller Alpine Connect till USB (iPhone) eller Bluetooth (Android) beroende på vilken smartphone som är ansluten, innan dessa funktioner utförs. 1 Starta Alpine Connect-appen. 2 Anslut sedan din smartphone till denna enhet. 3 Tryck på knappen MENU. Menyskärmen visas. 4 Tryck på [Alpine Connect]. Alpine Connect -appens väljarskärm visas. 5 Välj önskad app. Skärmen för vald app visas.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 8-SE Skär

söklägeTryck eller dskärmen m

(Lista över aNuvarande

Ändrar lägstationsin

Ändrar texLäge för P

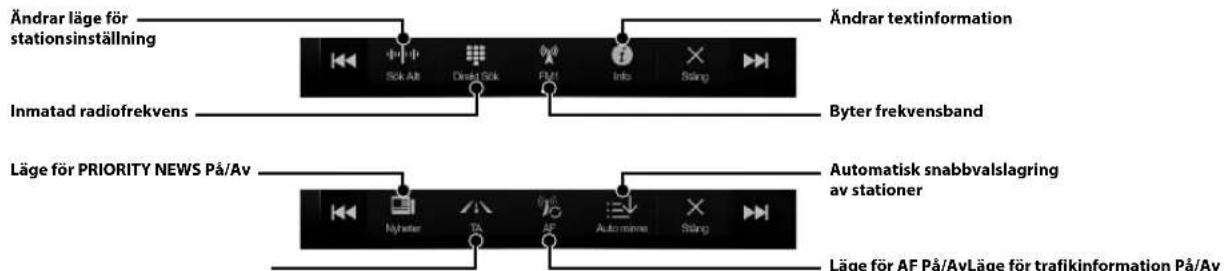

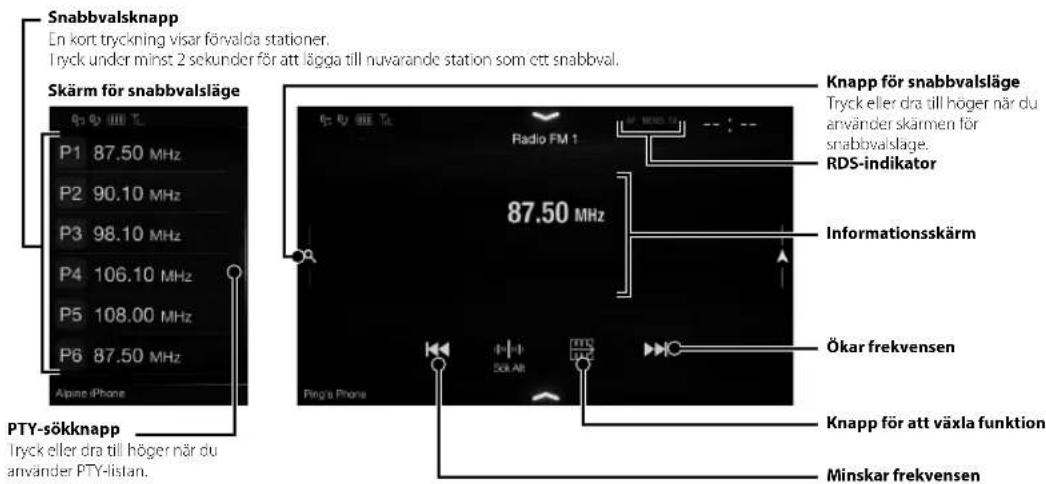

Bruksanvisning Radio/RDS Radio/RDS-användning Skärm för snabbvalslägeSnabbvalsknappEn kort tryckning visar förvalda stationer.Tryck under minst 2 sekunder för att lägga till nuvarande station som ett snabbval.PTY-sökknappTryck eller dra till höger när du använder PTY-listan.Knapp för snabbvalslägeTryck eller dra till höger när du använder skärmen för snabbvalsläge.RDS-indikatorInformationsskärmÖkar frekvensenKnapp för att växla funktionMinskar frekvensenÄndrar textinformationÄndrar läge för stationsinställningByter frekvensbandInmatad radiofrekvensAutomatisk snabbvalslagring av stationerLäge för PRIORITY NEWS På/AvLäge för AF På/AvLäge för trafikinformation På/Av Spotify® Spotify är en musikströmningstjänst som inte tillhör Alpine. Mer information hittar du på http://www.spotify.com. Spotify-applikationen finns tillgänglig för iPhone- och Android-telefoner. Se https://support.spotify.com/ för den senaste informationen om kompatibilitet. Ladda först ner Spotify-appen till din iPhone- eller Android-enhet för att kunna lyssna på Spotify när du kör bil. Du kan ladda ner det från iTunes App Store eller Google Play™. Välj ett gratiskonto eller ett Premium-konto (betalkonto) antingen i appen eller på spotify.com. Med ett Premium-konto får du fler funktioner t.ex. lyssna offline.

• Denna produkt innehåller programvaran Spotify som är föremål för licenser från tredje part. Information om det hittar du här: www.spotify.com/connect/third-party-licenses.

• Information om i vilka länder och områden Spotify går att använda finns här: https://www.spotify.com/us/select-your-country/.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 9-SE

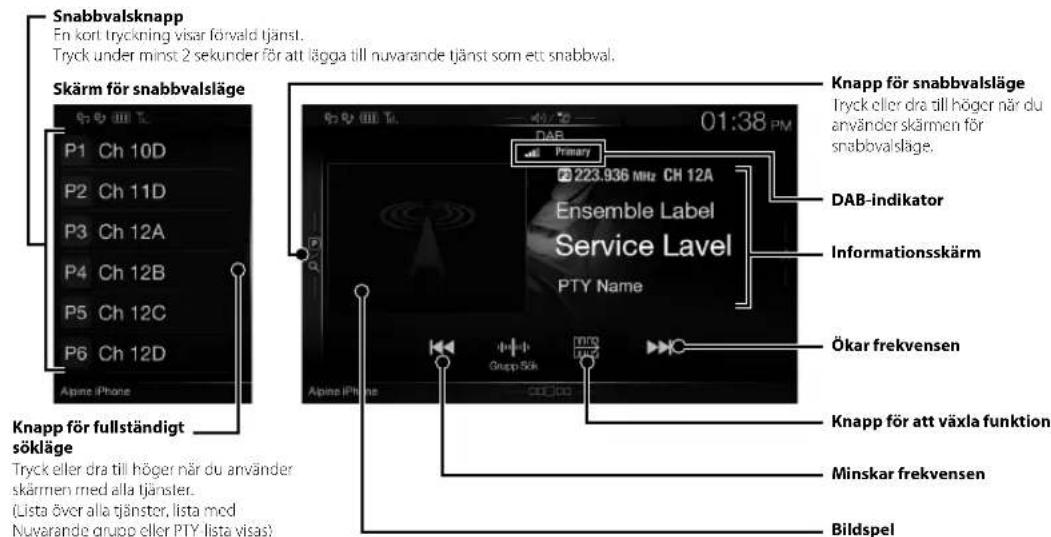

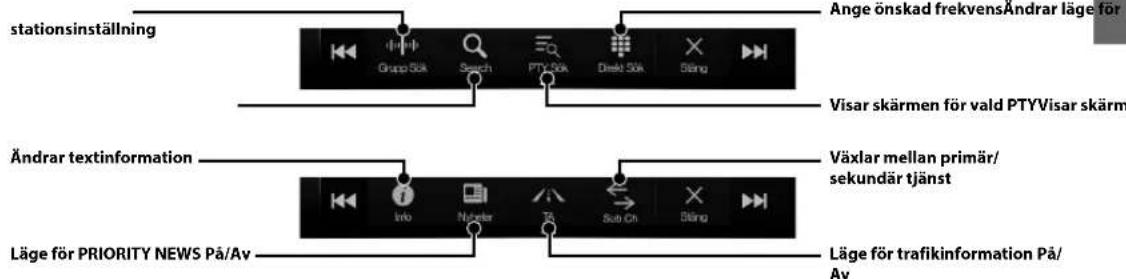

Skärm för snabbvalslägeBruksanvisning DAB/DAB+/DMB DAB/DAB+/DMB-användning SnabbvalsknappEn kort tryckning visar förvald tjänst.Tryck under minst 2 sekunder för att lägga till nuvarande tjänst som ett snabbval.Knapp för fullständigt söklägeTryck eller dra till höger när du använder skärmen med alla tjänster.(Lista över alla tjänster, lista med Nuvarande grupp eller PTY-lista visas)Knapp för snabbvalslägeTryck eller dra till höger när du använder skärmen för snabbvalsläge.DAB-indikatorInformationsskärmÖkar frekvensenKnapp för att växla funktionMinskar frekvensenAnge önskad frekvensÄndrar läge för stationsinställningVisar skärmen för vald PTYVisar skärmen för vald tjänstVäxlar mellan primär/sekundär tjänstÄndrar textinformationLäge för trafikinformation På/ Läge för PRIORITY NEWS På/AvBildspelVisar programinformation, artistbilder och reklam som synkroniseras med servicekomponenten som tas emot för tillfället.* De kanske inte visas, beroende på servicekomponenten som tas emot för tillfället.

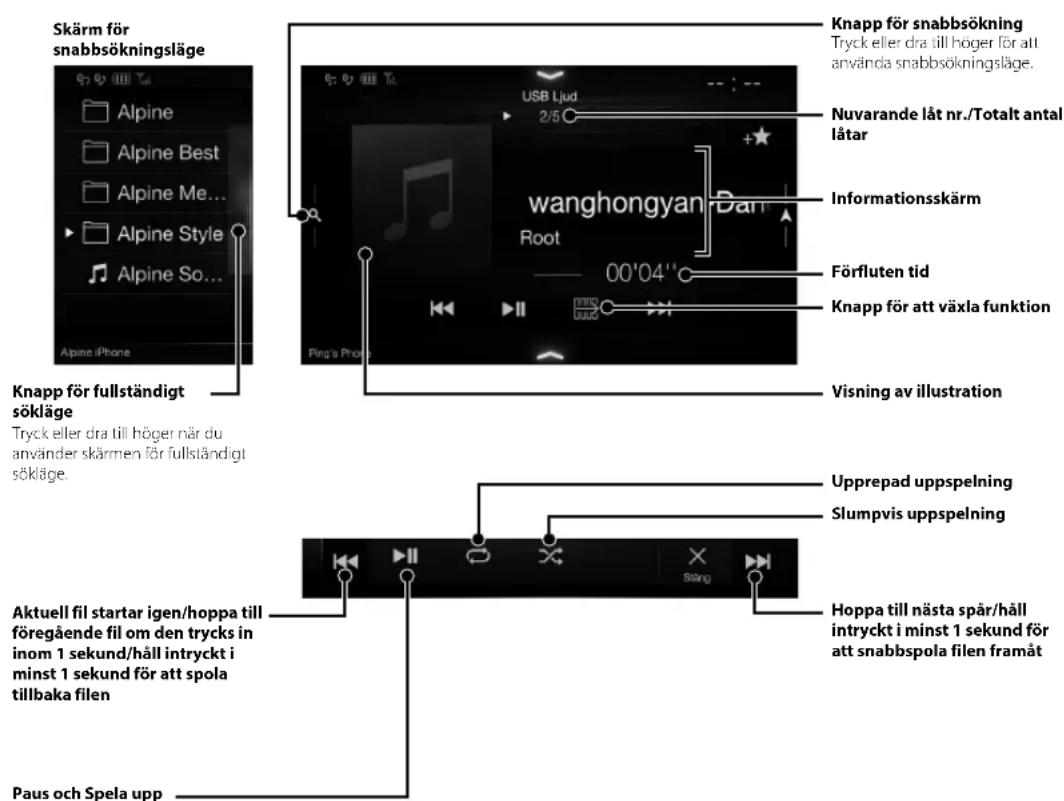

Bruksanvisning Användning av USB-minne (tillval) Användning av USB-minne (tillval) Du kan spela upp musikfiler (MP3/WMA/AAC/FLAC) och videofiler (AVI/MKV/MP4) sparade på ett USB-flashminne på det här systemets interna spelare. Exempel på huvudskärmen för USB Ljud Skärm för snabbsökningslägeKnapp för fullständigt söklägeTryck eller dra till höger när du använder skärmen för fullständigt sökläge.Knapp för snabbsökningTryck eller dra till höger för att använda snabbsökningsläge.Nuvarande låt nr./Totalt antal låtarInformationsskärmKnapp för att växla funktionFörfluten tidSlumpvis uppspelningUpprepad uppspelningAktuell fil startar igen/hoppa till föregående fil om den trycks in inom 1 sekund/håll intryckt i minst 1 sekund för att spola tillbaka filenHoppa till nästa spår/håll intryckt i minst 1 sekund för att snabbspola filen framåtPaus och Spela uppVisning av illustration Det gå

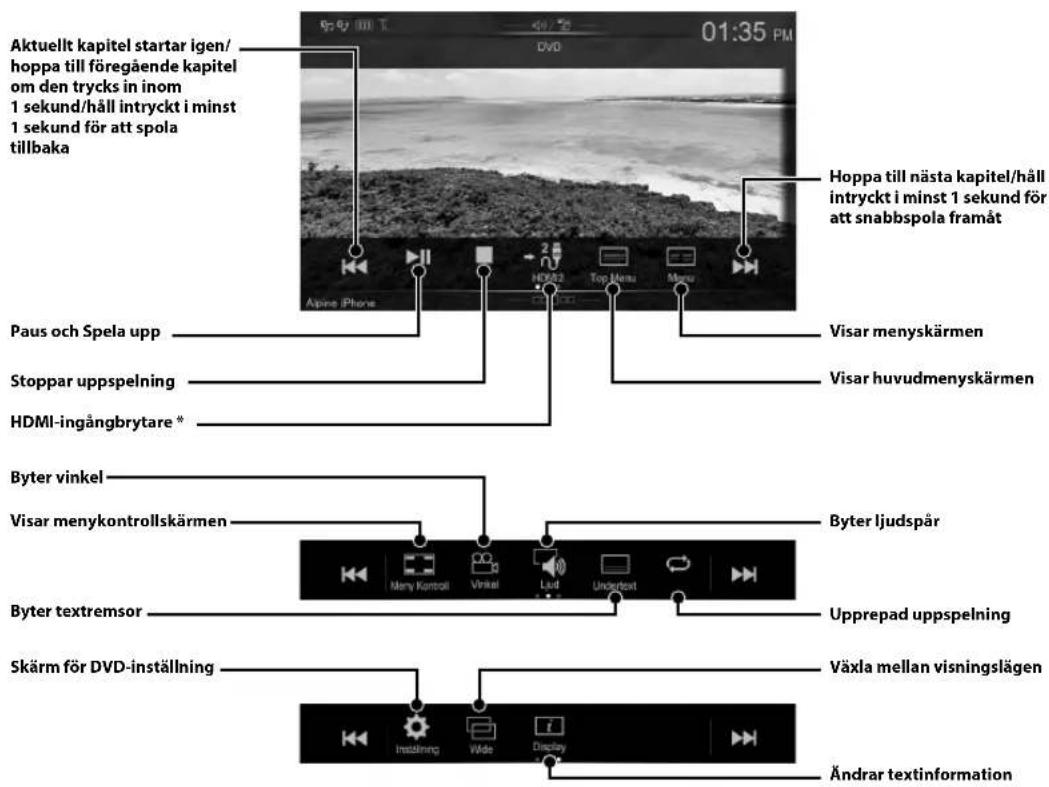

Bruksanvisning HDMI-DVD (tillval) Användning av HDMI-enhet (DVD-spelare) (tillval) Om du ansluter en DVD-spelare av typ DVE-5300 (tillval) kan du styra den från enheten. Aktuellt kapitel startar igen/hoppa till föregående kapitel om den trycks in inom 1 sekund/håll intryckt i minst 1 sekund för att spola tillbaka Hoppa till nästa kapitel/håll intryckt i minst 1 sekund för att snabbspola framåtVisar huvudmenyskärmenVisar menyskärmenByter ljudspårVisar menykontrollskärmenStoppar uppspelningPaus och Spela uppHDMI-ingångbrytare *Byter vinkelUpprepad uppspelningByter textremsorVäxla mellan visningslägenSkärm för DVD-inställningÄndrar textinformation

llval) hminne ning r för att

Det går inte att ansluta två HDMI-enheter om du ansluter en modul för HDMI val. Om HDMI val är inställt till ”On” när två HDMI-enheter är anslutna visas HDMI-ingångsbrytarens knapp. Knappen som visas skiljer sig åt beroende på de inställningar och den HDMI-ingång som valts för tillfället. Se ”HDMI-inställning” och ”Ställa in HDMI val till On/Off” i BRUKSANVISNINGEN (CD-ROM).ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 12-SE Går till början på nästa fil/Snabbspolar framåt om den hålls intryckt i minst en sekund Sty

Söka efter musikfiler (fullständigt sökläge) Till exempel: Söka efter artistens namn 1 Tryck på [Artist] på skärmen för fullständigt sökläge. 2 Tryck på den önskade artistens namn. Sökningsskärmen för album för markerad artist visas.Tryck på [] vid den önskade artisten så spelas samtliga låtar med artisten upp. 3 Peka på det önskade albumets namn. Alla låtar för det valda albumet visas.Tryck på [] vid det önskade albumet så spelas albumets samtliga låtar upp. 4 Peka på den önskade låtens namn. Den valda låten spelas upp.Bruksanvisning iPod/iPhone (tillval) Användning av iPod/iPhone (tillval) Det krävs t.ex. en Lightning till USB-kabel (KCU-471i) (säljes separat) beroende på vilken typ av iPod/iPhone du använder. Ljudläge Skärm för snabbsökningslägeKnapp för fullständigt söklägeTryck eller dra till höger när du använder skärmen för fullständigt sökläge.Knapp för snabbsökningTryck eller dra till höger för att använda snabbsökningsläge.Nuvarande låt nr./Totalt antal låtarInformationsskärmSpeltidKnapp för att växla funktionUpprepad uppspelningSlumpvis uppspelningGår till början av nuvarande fil/Går till föregående fil om den trycks inom en sekund efter att uppspelningen börjat/Snabbspolar bakåt om den hålls intryckt i minst en sekundPaus och uppspelningVisning av illustrationALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 13-SE

ta fil/om den Bruksanvisning Inställning och användning av Bluetooth Styrning av handsfreetelefon Det går att ansluta enheten till upp till två handsfree-telefoner.Välj ”Handsfree prioritet” under ”Bluetooth-inställning” för att ställa in företrädesordning, om du ansluter två handsfree-telefoner till enheten. Se BRUKSANVISNINGEN i AVSNITTET AUDIO/VISUAL (CD-ROM) för mer information. Hur man ansluter en Bluetooth- kompatibel enhet (parkoppling) 1 Tryck på [Inställning]-knappen på menyskärmen.[Inställning]-knapp 2 Tryck på [Bluetooth].

• Se till att ”Bluetooth” är inställt till ”On” ( ). 3 Tryck på [Välj Bluetooth-enhet]. 4 Tryck på [ ] för att söka efter en ny enhet. 5 Tryck på [ ] (Audio), [ ] (Handsfree) eller [ ] (Båda) för den enhet i listan du vill ansluta.Audio: Ställer in enheten för användning som ljudkälla.Handsfree: Ställer in för användning som Handsfree-enhet.Båda: Ställer in för användning både som ljudenhet och Handsfree-enhet. 6 När registreringen av enheten är slutförd visas ett meddelande och enheten återgår till normalläge.• Du kan registrera upp till 5 Bluetooth-kompatibla mobiltelefoner.• Bluetooth-registreringsprocessen skiljer sig åt beroende på enhetens version och SSP (Simple Secure Pairing). Om ett lösenord med 4 eller 6 tecken visas på denna enhet, mata då in lösenordet på den Bluetooth-kompatibla enheten.Om ett lösenord med 6 tecken visas på denna enhet, se då till att samma lösenord visas på den Bluetooth-kompatibla enheten och tryck på ”Yes”. Besvara ett samtal 1 Ett inkommande samtal sätter igång ringtonen och en inkommande samtalsvisning.Meddelandeskärm för inkommande samtal 2 Tryck på meddelandeskärmen för inkommande samtal.Samtalet startar.Samtalets informationsområdeOm du trycker på området med samtalsinformation under ett pågående samtal växlar den till telefonåtgärdsskärmen. Använd denna skärm för att justera samtalsvolymen osv. Avsluta samtalet 1 Tryck på [ ] (Avsluta). Samtalet avslutas.

elas e du ning r för att

hämta dina historiken. Om du är a

alternativet dig att hitta Visa karta

kan också p GPS-positio

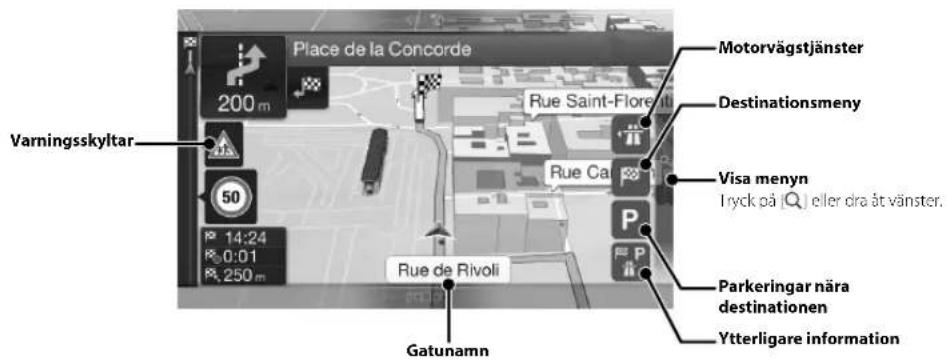

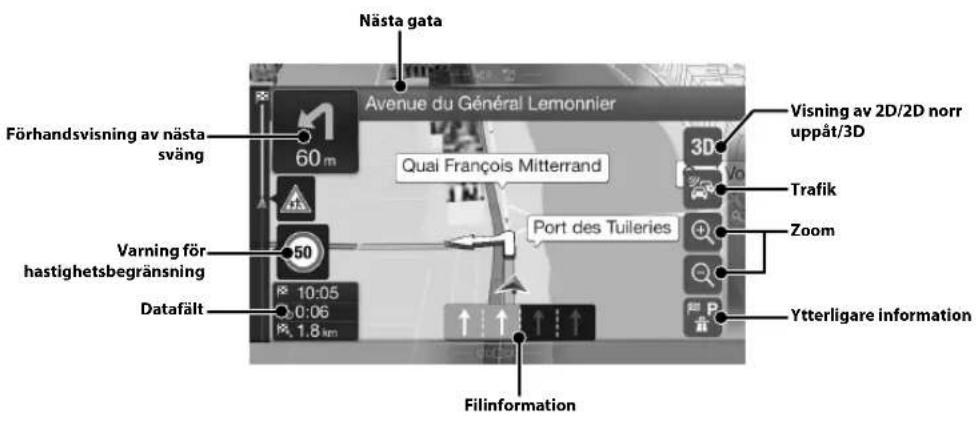

Förhandsvisning av nästa sväng Varning för hastighetsbegränsning Datafält Varningsskyltar Trafik Ytterligare information Visa menyn Tryck på [ ] eller dra åt vänster. Zoom Visning av 2D/2D norr uppåt/3D Motorvägstjänster Destinationsmeny Parkeringar nära destinationen Ytterligare information Nästa gata Filinformation Gatunamn Kartfunktioner (endast X902D/X802D-U/INE-W710D) Nedan följer en översikt över olika knappar och ikoner på kartbilden. Se bruksanvisningen för ytterligare information om denna skärm.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 15-SE

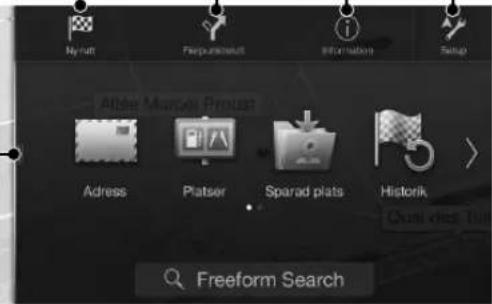

Ny rutt Välj destination genom att ange en adress eller dess koordinater eller genom välja ett ställe, en lagrad plats eller en lagrad rutt. Du kan också hämta dina senaste destinationer från historiken. Om du är ansluten till internet kan alternativet uppkopplad sökning hjälpa dig att hitta din destination. Information Här finns ytterligare alternativ och navigationsanknuten information. Setup Anpassa hur navigeringsprogramvaran fungerar. Visa kartan Tryck eller dra åt höger. Flerpunktsrutt Bygg upp din rutt med hjälp av en eller flera brytpunkter. Du kan också planera en rutt som är oberoende av din nuvarande GPS-position genom att ställa in en ny startpunkt. Navigeringsmeny (endast X902D/X802D-U/INE-W710D) För att visa Navigeringsmenyn, tryck på [ ] på kartskärmens högra sida eller dra till vänster. Du kan också trycka på knappen .

Dynamiskt Signal-bru

Ställa in destination (endast X902D/X802D-U/INE-W710D) Följande exempel visar hur du ska söka efter en destination när du valt [Ort/Postnr] från [Adress].

• Du kan söka efter Land/stat och sedan minska sökområdet genom att börja med [Land/stat]. 1 Tryck på [Ny rutt] i navigeringsmenyn. 2 Tryck på [Adress]. 3 Tryck på [Ort/Postnr]. 4 Ange stadens namn eller postnumret.

• Tryck på för att visa en lista med kandidater. 5 Ange önskat gatunamn.

• Tryck på för att visa en lista med kandidater. 6 Ange gatunummer eller en korsande gata. Rutten beräknas och en karta över hela rutten visas. Här kan du kontrollera ruttinformationen och alternativa rutter. 7 Tryck på [More] för att ändra ruttparametrar eller tryck på [Starta navigering] för att påbörja resan.ALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 17-SE

Bruksanvisning Specifikationer Specifikationer BILDSKÄRMSAVSNITT Skärmstorlek 9 tum (X902D/i902D)8 tum (X802D-U)7 tum (INE-W710D/iLX-702D)LCD-typ Genomskinlig typ TN LCDFunktionsprincip TFT aktiv matrisAntal bildelement 1 152 000 st.(800 × 480 × 3 (RGB))Antal effektiva bildelement 99% eller flerBelysningssystem LED FM TUNER-AVSNITT Inställningsområde 87,5 – 108,0 MHzAnvändbar känslighet, mono 8,1 dBf (0,7 µV/75 ohm)50 dB dämpningskänslighet 12 dBf (1,1 µV/75 ohm)Alternativ kanalselektivitet 80 dBSignal-brusförhållande 65 dBStereoseparation 35 dBInfångningsindex 2,0 dB MW TUNER-AVSNITT Inställningsområde 531 – 1 602 kHzAnvändbar känslighet 25,1 V/28 dBf LW TUNER-AVSNITT Inställningsområde 153 – 281 kHzKänslighet (IEC standard) 31,6 V/30 dBf DAB-AVSNITT Mottagningsomfång BAND III 174,93 – 239,2 MHzMottagningsomfång L-BAND 1 452,96 – 1 490,6 MHzAnvändbar känslighet -103 dBmSignalbrusförhållande 95 dBStereoseparation 85 dB USB-AVSNITT USB-standard USB 2.0Max strömförbrukning 1 500 mA (CDP-stöd)USB-klass USB (massminne)Filsystem FAT16/32Antal kanaler 2-kanals (stereo)Frekvensomfång 5 – 20 000 Hz (±1 dB)Total harmonisk distorsion 0,008 % (vid 1 kHz)Dynamiskt område 95 dB (vid 1 kHz)Signal-brusförhållande 100 dBKanalseparation 85 dB (vid 1 kHz)1 Frekvensomfånget kan variera beroende på kodningsprogramvara/bitfrekvens. HDMI-AVSNITT Ingångsformat 720p/480p/480i/VGAUtgångsformat 480 p GPS-AVSNITT Mottagningsfrekvens, GPS 1 575,42 ±1 MHzMottagningskänslighet, GPS max -130 dB Bluetooth-AVSNITT Bluetooth-specifikationFrekvensomfångUteffekt Profil ALLMÄNT IngångsspänningBluetooth v3,02.402 – 2.480 MHz+4 dBm Max. (effektklass 2)HFP(Handsfree-Profil)OPP (Object Push Profile)PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile)AVRCP (Audio/Video Remote Control Profile)SPP (Serieport-Profil)14,4 likspänningV (11 - 16 V tillåtet)Drifttemperatur -20 °C till +60 °CMaximal uteffekt 4 × 50 WUtmatningsnivå för ljud Förförstärkarutgång (fram, bak): 2 V/10 kiloohm (max)Förförstärkarutgång (subwoofer): 2 V/10 kiloohm (max)Vikt 1,54 kg (X802D-U)1,41 kg (INE-W710D/iLX-702D) CHASSISTORLEK Bredd 198 mm (X802D-U)178 mm (INE-W710D/iLX-702D)Höjd 125 mm (X802D-U)100 mm (INE-W710D/iLX-702D)Djup 147 mm NOSSTORLEK Bredd 191 mm (X802D-U)171 mm (INE-W710D/iLX-702D)Höjd 121 mm (X802D-U)96 mm (INE-W710D/iLX-702D)Djup 19 mm

• Storleken på X902D/i902D är exklusivt utformad för en viss bilmodell.

• Till följd av fortgående produktförbättringar förbehålls rätten till ändringar av tekniska data och utförande utan föregående meddelande.

• LCD-skärmen är tillverkad med ytterst hög precision. Andelen fullt fungerande bildpunkter överstiger 99,99% av hela skärmen. Det innebär att 0,01 % av punkterna kan vara ständigt tända eller släckta. aALPINE X902D/X802D-U/INE-W710D/i902D/iLX-702D 68-34732Z07-A (SE) 18-SE

• Windows Media och Windows-logotypen är varumärken eller registrerade varumärken som ägs av Microsoft Corporation i USA och/eller i andra länder.

• Apple, iPhone, iPod och iPod touch är varumärken som tillhör Apple Inc., registrerat i USA och andra länder. Apple CarPlay är ett varumärke som tillhör Apple Inc.

• Användning av Apple CarPlay-logotypen betyder att fordonets användargränssnitt uppfyller Apples standard vad gäller prestanda. Apple är inte ansvarigt för detta fordons funktion eller dess överensstämmelse med säkerhetsföreskrifter och standarder. Notera att användning av denna produkt tillsammans med iPhone eller iPod kan påverka trådlösa funktioner.

• ”Made for iPod” och ”Made for iPhone” innebär att ett elektroniskt tillbehör har utvecklats specifikt för att anslutas till iPod resp. iPhone och har certifierats av utvecklaren så att de tillmötesgår de prestandakrav som Apple ställer. Apple är inte ansvarigt för denna enhets funktion eller dess överensstämmelse med säkerhetsföreskrifter och standarder. Notera att användning av detta tillbehör med iPod eller iPhone kan påverka trådlösa funktioner.

• Android är ett varumärke som tillhör Google Inc.

• Android-roboten är återskapad eller modifierad från arbete som skapats och delats av Google och används i enlighet med villkoren som beskrivs i attributlicensen Creative Commons 3.0.

• SPOTIFY och Spotify-logotypen finns bland de registrerade varumärken som tillhör Spotify AB.

• Bluetooth®-märket och -logotypen är registrerade varumärken som tillhör Bluetooth SIG, Inc. och all användning av sådana märken av Alpine Electronics, Inc. sker på licens.

• Begreppen HDMI och HDMI High-Definition Multimedia Interface samt HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.

• Ljudkodningstekniken MPEG Layer-3 används på licens från Fraunhofer IIS och Thomson. Med denna produkt medföljer endast en licens för privat, icke-kommersiellt bruk och inte en licens eller några rättigheter för att använda denna produkt för kommersiell (dvs. inkomstbringande) realtidssändning (via markbundna nät, satellit, kabel och/eller annan media), sändning/ dataöverföring via internet, intranät och/eller andra nätverk eller i andra elektroniska distributionssystem, t.ex. betalkanaler eller audio-on-demand-applikationer. Det krävs en speciell licens för sådan användning. För ytterligare information, se http://www.mp3licensing.com
