MANUALE UTENTE SEO5 Ledlenser

- 3 batterie alcaline AAA/LR03 micro (1,5V DC) (comprese nella confezione) oppure - batteria ricaricabile a pacchetto della SEO7R (non compreso nella confezione). - 3 batterie ricaricabili NimH AAA/LR03 Micro (1,2V DC) (non comprese nella confezione).

2. Accensione e spegnimento

Nella parte superiore della testa della torcia SE05, tra il vano batterie e la parte dotata di lente-riflettore si trova l’interruttore col quale accendere la SEO5. Tale interruttore si utilizza anche per attivare le diverse funzioni luce (vedi punto 5) nonché per pasare da luce bianca a rossa (vedi punto 5). Sempre dall’interruttore si può poi attivare un funzione di sicurezza per il trasporto (“Transport Lock”, punto 6).

Nella parte anteriore della testa si trova la lente-riflettore, attraverso la quale si focalizza la luce del LED bianco (vedi punto 5.1). La lente riflettore è contenuta in un anello in plastica. Facendo ruotare l’anello con due dita si aziona la focalizzazione in modo semplice e veloce. Si tratta del cosiddetto Speed Focus che consente di modulare in modo continuo l’angolo di apertura del raggio di luce bianca. E’ possibile anche orientare il fascio luminoso rispetto ad una linea orizzontale a seconda che vogliate illuminare in distanza o nelle Vostre vicinanze. Per ottenere ciò orientate verso il basso la testa della torcia contenente la lente. Il sistema a ghiera consente anche posizioni intermedie.

4. Smart Light Techmology (SLT)

La SEO5 è dotata della nostra Smart Light Technology (SLT). Attraverso un microchip è possibile modulare l’intensità della luce emessa dal LED nonché utilizzare diversi programmi e funzioni luminose. Il tutto passa attraverso un singolo interruttore che consente di accedere a tutte queste funzioni in modo semplice e pratico. La SEO5 offre all’utente luce in diverse intensità e in diversi modi. A disposizione vi sono due programmi di illuminazione e una serie di funzioni. Per accendere e spegnere la torcia e per scegliere tra le diverse funzioni viene utilizzato l’interruttore descritto nel punto 2. Alla base di tutto vi è un’unità di controllo della temperatura integrata nella torcia che gestisce la luminosità della SEO5.

5. Programmi e funzioni luminose

La SEO5 contiene due LED (=light emitting diods, diodi luminosi). Il LED bianco, molto intenso, è pensato per l’utilizzo normale, quando ad esempio servono anche lo Speed Focus o un raggio luminoso orientato. Questa luce è molto intensa e risulterebbe superflua in momenti del giorno in cui la vista riesce comunque a sfruttare la luce sia pur tenue presente nell’ambiente circostante. In questi momenti si può utilizzare la luce rossa del secondo LED, che si trova accanto alla lente- riflettore. Si passa dalla luce bianca alla rossa partendo da torcia spenta e tenendo premuto per circa due secondi l’interruttore. La torcia passa in questo modo da luce bianca a rossa e viceversa. Fate attenzione poi a rilasciare l’interruttore, in quanto tenendo premuto ulteriormente a lungo si passa alla sicura per il trasporto (punto 7). I punti seguenti riguardano le funzioni luce offerte dal LED bianco (programmi a luce bianca, punto 5.1) e dal LED rosso (programma “visione notturna rossa”, punto 5.2).

5.1 Programma a luce bianca

Attivando il programma a luce bianca (punto

5) si ha a disposizione la luce bianca e

focalizzabile della torcia. A torcia spenta, premendo l’interruttore, la torcia si accende nella funzione Power con luce a piena intensità. Cliccando 2 volte nell’arco di due secondi si passa ad un’intensità di luce inferiore (funzione Dim). Tenendo l’interrutore premuto all’atto del secondo click è possibile modificare l’intensità in modo continuo. Nel lasso di tempo in cui l’interruttore resta premuto la luce varia tra intensità piena e ridotta. Ai due estremi la SEO5 si spegne per un breve istante, poi si riaccende ripartendo dal minimo o dal massimo di

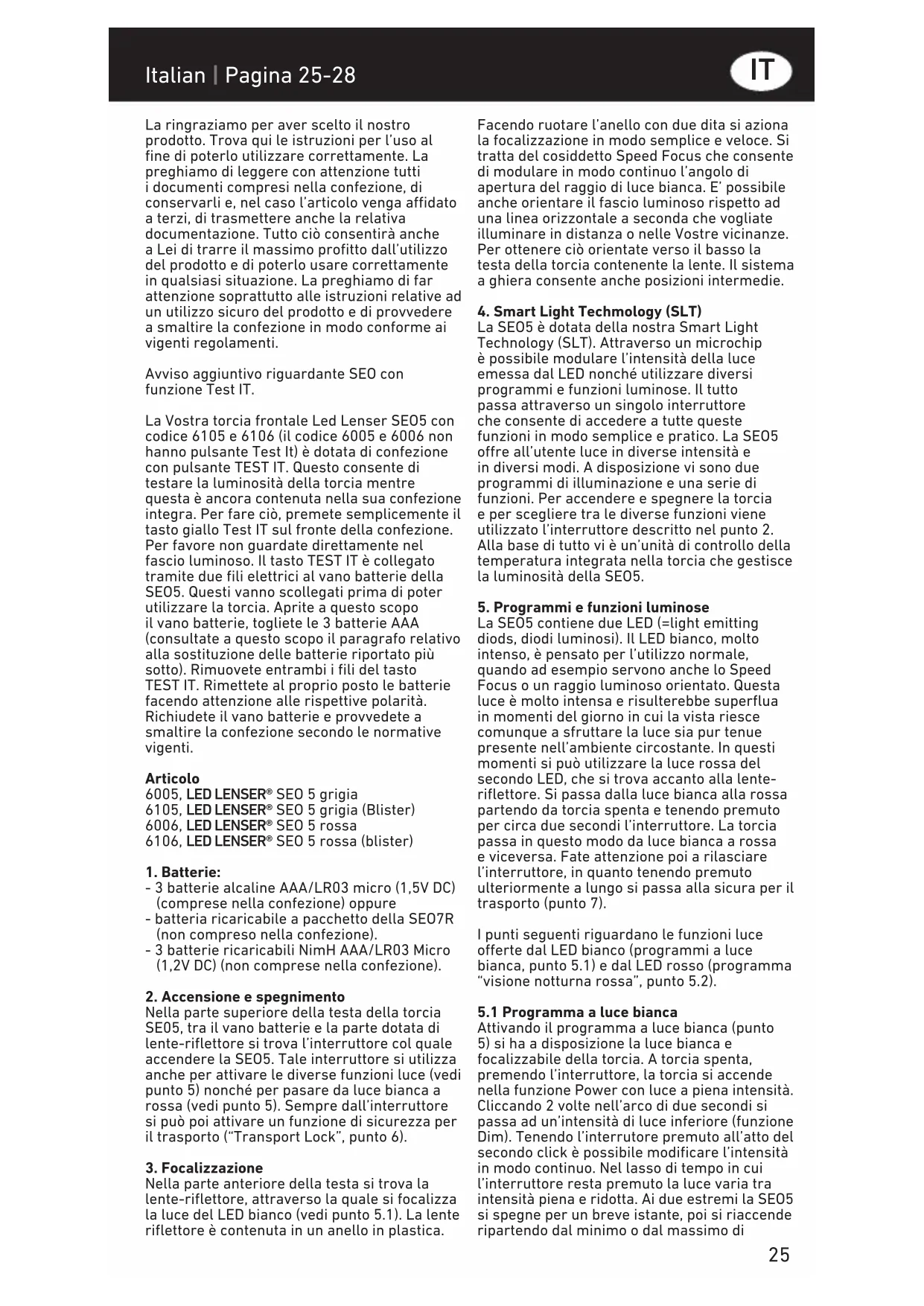

Italian | Pagina 25-28(punto 6) - La funzione Dim funziona ad intensità ridotta (punto 5.1) - La torcia si viene a trovare nel programma a luce bianca (punto 5.).

8. Utilizzo con batterie ricaricabili

Quando la batteria della SEO5 è quasi scarica il LED rosso lampeggia. Vi preghiamo di provvedere alla ricarica o alla sostituzione delle batterie in tempo. La SEO5 ha in dotazione standard batterie alcaline, che non bisogna cercare di ricaricare. Le istruzioni che seguono sono valide solamente nel caso che vogliate utlizzare batterie ricaricabili NimH oppure l’accumulatore della SEO7R. Tutti questi modelli però non sono compresi nella SEO5. Se utilizzate batterie ricaricabili NiMH (punto 1), queste vanno ricaricate solo con caricabatterie certificati e che non fanno parte della dotazione standard della torcia. La ricarica va effettuata in luoghi asciutti. Se utilizzate l’accumulatore della SEO7R nella SEO5, allora questi va ricaricato solo con l’unità di ricarica e il cavetto della SEO7R oppure tramite una presa USB (vedi sotto). Nella confezione della SEO7R si trovano un cavetto e un’unità di ricarica che vanno collegati (a meno che non lo siano già). L’unità di ricarica presenta una porta USB nella quale va inserito il relativo cavetto. L’altra estremità del cavo di ricarica (Micro-USB) va inserita nell’accumulatore della SEO7R. Bisogna anzitutto aprire il vano batterie della SEO5. L’accumulatore può essere ricaricato all’interno della torcia oppure può essere estratto per la ricarica. E’ possibile ricaricare con gli accessori indicati solo l’accumulatore della SEO7R. Come ultimo passo l’unità di ricarica va collegata alla corrente elettrica con l’apposito cavo (ingresso: 100V – 140V / 50Hz – 60Hz). Una volta terminato il ciclo di ricarica, che dura da due ad un massimo di tre ore, staccate l’unità di ricarica dalla presa di corrente e anche il cavetto USB quantomeno dall’accumulatore (Lato Micro- USB). L’accumulatore può restare tuttavia connesso alla rete elettrica anche quando è già carico, non vi sono contro indicazioni a questo proposito. Anziché collegare il cavo di ricarica alla porta USB dell’unità di ricarica lo si può collegare anche alla porta USB di un computer (5V/900mA). L’accumulatore della SEO7R si può ricaricare anche tramite la nostra ricarica da automobile provvista di porta USB (Led Lenser Car Charger art. 0380; accessorio opzionale). Si possono così utilizzare prese e accendisigari presenti in auto. Questo accessorio si adatta automaticamente a tensioni in ingresso disponibili quali 12V – 24V. Queste alternative possono tornare utili quando non vi sono prese di corrente a disposizione. Attenzione: Accertatevi per favore che non si verifichi un corto circuito sui contatti di ricarica. Questi non devono entrare in contatto con oggetti bagnati o oggetti metallici. intensità luminosa a seconda del livello massimo o minimo nel quale si era spenta. Rilasciando l’interruttore la luce resta al livello di intensità scelto e viene memorizzata nella funzione Dim. Cliccando invece per tre volte in sequenza si ottiene la funzione Signal (un lento lampeggiamento regolare). Cliccando un’altra volta SEO5 si spegne e cliccando di nuovo si riattiva poi la luce piena (Power). La successione delle funzioni è quindi a rotazione. Se si lasciano trascorrere più di due secondi tra un clic e l’altro, un clic sull’interruttore spegne semplicemente la torcia. Partendo ad es. da “Dim” e cliccando una volta sull’interruttore dopo un lasso di tempo relativamente lungo non si ottiene Signal, bensì lo spegnimento della torcia.

5.2 Programma luminoso “Luce Rossa

Notturna”. Attivando il programma “Luce Rossa Notturna” Attivando il programma “Luce Rossa Notturna” (vedi punto 5) avrete a disposizione la luce rossa della torcia. Premendo l’interruttore quando la torcia è spenta si attiva la funzione Power con intensità massima nella luce rossa. Cliccando una seconda volta in sequenza (nell’arco di 2 secondi) si attiva la funzione Signal (un lampeggio lento e regolare). Ad un successivo click la SEO5 si spegne e con un nuovo click si riparte dalla funzione Power rossa. In tal modo anche qui la successione delle funzioni è circolare. Anche nel programma “Luce Rossa Notturna” la SEO5 viene spenta se sono trascorsi più di due secondi dal click precedente. Quindi dalla funzione Power cliccando sull’interruttore la torcia si spegne, se dal click precedente sono trascorsi più di due secondi.

6. Sicura per il trasporto, “Transport Lock”.

Al punto 5 è descritto il passaggio dal LED a luce bianca al LED a luce rossa. Il passaggio si ha da torcia spenta tenendo l’interruttore premuto per circa due secondi. La torcia passa a quel punto da luce bianca a rossa o viceversa. Se però tenete premuto più a lungo, e cioè per circa 5 secondi o comunque fino a che la luce non si spegne, attivate così la sicura per il trasporto. La SEO5 a questo punto non si accende più. Premendo l’interruttore si limita a lampeggiare rosso. In questo modo si evita che si accenda per errore durante il trasporto sprecando la corrente contenuta nella batteria. Solo tenendo premuto l’interruttore per altri cinque secondi la sicura viene disattivata e la torcia si può riaccendere nel programma a luce bianca.

Quando vengono rimosse le batterie, che si tratti del pacchetto ricaricabile in dotazione alla SEO7R, delle batterie ricaricabili NimH o di batterie alcaline, la SEO5 viene resettata. Alcune funzioni vengono cioè disattivate in automatico: - La sicura per iltrasporto, Transport Lock

LED LENSER® * SEO 59. Indicatore di ricarica. Quando ricaricate l’accumulatore della SEO7R per utilizzo nella Vostra SEO5 tramite relativi cavo e unità di ricarica oppure tramite una porta USB (punto 8), il LED di stato indica rosso per poi passare a verde quando l’accumulatore è carico.

10. Sostituzione dell’accumulatore/batterie

NimH/batterie alcaline Prima di estrarre le batterie spegnere per favore la torcia. La porta del vano batterie si trova sul fronte interno della torcia. All’altezza dell’interruttore si trova una linguetta in plastica. Spingendola verso l’alto col pollice è possibile aprire il vano batterie. Utilizzate a questo scopo anche i due incavi a sinistra e destra del vano batterie. Potete a questo punto estrarre le batterie (oppure le batterie ricaricabili NiMH / oppure l’accumulatore della SEO7R) e inserirne di nuove. Le batterie vanno inserite nel verso corretto. Fate quindi attenzione alla polarità (+ e -) indicata sia sulle batterie ed acccumulatore che nel vano batterie. Sussiste altrimenti il pericolo che le batterie vengano danneggiate o, in casi estremi, esplodano. Effettuata la sostituzione il vano batterie va richiuso. Si possono utilizzare anche batterie ricaricabili NimH oppure l’accumulatore della SEO7R (vedi punto 8).

11. Fascia per la testa.

Nel caso la fascia non sia già infilata nella testa della torcia procedete per favore come segue: Anzitutto fate scorrere l’estremità della fascia dotata di una linguetta di plastica attraverso l’asola sulla sinistra della torcia. Fate attenzione all’orientamento della scritta sulla fascia. Fate scorrere la fascia sul vano batterie e attraverso l’asola opposta. Questa estremità della fascia va poi fatta scorrere attraverso la stretta fessura centrale vicino alla chiusura a baionetta. A questo scopo la linguetta di plastica va fatta scorrere attraverso la fessura centrale composta da quattro ponticelli. A questo punto le due estremità della fascia sono collegate. Attraverso l’asola della chiusura a baionetta la SEO5 può essere attaccata ad es. ad un passante della cintura o dello zaino. Tramite una seconda linguetta in plastica è possibile adattare la fascia alle dimensioni della testa.

12. Batterie e batterie ricaricabili.

Non bisogna cercare di ricaricare batterie non ricaricabili. Non utilizzate mai batterie non ricaricabili e ricaricabili in contemporanea. Cambiate sempre in contemporanea tutte le batterie che avete utilizzato fino a quel momento. Nella SEO5 utilizzate sempre solo batterie alcaline (AAA/LR03/Micro 1,5VDC), oppure l’accumulatore della SEO7R oppure batterie ricaricabili NimH (AAA/LR03/Micro 1,2VDC). Se non utilizzate la torcia per un periodo di tempo prolungato togliete per favore l’accumulatore o altre batterie per evitare danni che potrebbero insorgere. Batterie alcaline e batterie ricaricabili, una volta consumate, vanno rimosse e smaltite in accordo alle normative vigenti nel Paese di residenza. In generale batterie, in particolare se al litio e ricaricabili, vanno smaltite solo una volta scariche e tramite canali abilitati. Inoltre vanno prevenuti corti circuiti coprendo i contatti con nastro adesivo non conduttore. Bisogna evitare in generale, sia per batterie ricaricabili che non ricaricabili, che si giunga ad un corto circuito. Le batterie non devono essere aperte, non vanno ingerite o gettate nel fuoco.

Per la pulizia utilizzare un panno pulito che non rilasci particelle di tessuto. Nel caso la torcia entri in contatto con acqua salata bisogna asciugarla accuratamente con un panno di questo tipo. La fascia si può lavare in lavatrice a 30°C.

La SEO5 compresa di fascia elastica viene consegnata coi seguenti accessori: Batterie alcaline AAA/LR03/Micro (1,5 VDC). 1 istruzioni Altri accessori sono in fase di studio. Sul nostro sito Internet potete trovare informazioni sugli accessori non compresi in confezione.

Non inghiottire piccole parti della torcia o le batterie. La torcia e i relativi componenti incluse le batterie sono da conservare al di fuori della portata dei bambini. Il prodotto, conformemente alle sue certificazioni relative a sicurezza e utilizzo (CE) non deve essere manipolato o modificato. Va utilizzato solo come torcia alimentata a batterie o batterie ricaricabili (accumulatori). Se l’articolo viene utilizzato per scopi diversi da quelli per i quali è stato concepito può danneggiarsi, e a quel punto non è più garantito un suo impiego privo di rischi (rischi dovuti a incendio, corto circuito, scosse elettriche etc.). Non viene riconosciuta a quel punto alcuna responsabilità in merito a danni a cose o persone, e non vale più nemmeno la garanzia del produttore. La torcia si può utilizzare con una temperatura variabile da -20°C a +50°C. Per favore utilizzare e conservare l’articolo in modo che non venga esposto a temperature estreme, forti scosse o urti, atmosfere esplosive, acidi o vapori corrosivi. Andrebbe evitata anche l’esposizione prolungata ai raggi solari, forte umidità o acqua. Modifiche, interventi di riparazione o manutenzione che vanno al di là da quanto specificato in questo documento possono essere effettuate solo da personale autorizzato e competente. Nel caso il prodotto sia dotato di batterie cariche, inserite nel giusto senso di polarità, chiuso a regola d’arte, e tuttavia non funzioni o mostri delle difettosità, questo allora va spento e non più utilizzato. Rivolgetevi al negoziante presso il quale è stato acquistato per far valere la regolare garanzia.

IT16. Norme di sicurezza. - Non è un giocattolo per bambini - A causa di parti piccole che potrebbero essere ingerite non è adatta per l’utilizzo da parte di bambini al di sotto dei cinque anni. - Non può essere utilizzato per ispezioni oculari, ad es. il cosiddetto test delle pupille. - Durante l’utilizzo va evitato un eventuale surriscaldamento che potrebbe verificarsi ad es. ricoprendolo. - In caso di malfunzionamento va anzitutto verificato che batterie o accumulatore non siano scariche e siano inseriti secondo la polarità corretta. - Nel caso di utilizzo in ambiente urbano e su strada rispettate per favore le normative vigenti. La principale controindicazione relativa a questo prodotto inerente l’irradiazione ottica è quella per luce blu (400nn fino a 780nn). I valori restano inferiori rispetto a quelli relativi al rischio termico. La pericolosità per chi osserva dipende dall’utilizzo oppure dal posizionamento del prodotto. Non vi è un’effettiva pericolosità per la vista finchè normali reazioni istintive riducono l’esposizione alla luce e vengono seguiti gli accorgimenti qui elencati. Le reazioni riflesse vengono provocate dell’esposizione alla luce. Si intendono qui tutte le reazioni riflesse tese a proteggere l’occhio da una eccessiva esposizione alla luce. Si tratta di reazioni quali muovere gli occhi o la testa, ad es. girandosi fuori portata del raggio luminoso. Durante l’utilizzo va tenuto conto del fatto che tali reazioni riflesse possono essere impedite se la persona è sotto l’influsso di medicinali, droghe o malattie. In caso di utilizzo improprio della torcia, la persona esposta alla luce della stessa e che ne rimanesse abbagliata può subire limitazioni temporanee alla vista (abbagliamento fisiologico) oppure disturbi della vista o sintomi di nausea o stanchezza (abbagliamento psicologico). L’intensità di questi disturbi e la durata delle manifestazioni dipendono dalla differenza di luminosità tra la fonte di luce abbagliante e l’ambiente circostante. In particolare le persone sensibili alla luce dovrebbero consultare un medico prima di utilizzare il prodotto. In generale va tenuto conto del fatto che intense fonti luminose hanno un forte potenziale di pericolo secondario grazie alla facoltà di abbagliare. Esattamente come quando si fissa lo sguardo in altre fonti luminose com il faro di un’automobile, la riduzione della vista che ne consegue può condurre a irritazioni, incapacitamento, incidenti. Le istruzioni e avvertenze valgono nel caso di utilizzo di un solo prodotto. Nel caso di esposizione contemporanea a più fonti di luce l’intensità della stessa può risultarne intensificata. E’ assolutamente da evitare di fissare lo sguardo nel fascio luminoso sia nel caso che

il prodotto sia dotato o privo di accessori atti a concentrare il fascio luminoso. In casi come questo vanno chiusi gli occhi e bisogna mettersi fuori portata dal fascio luminoso stesso. In caso di utilizzo per lavoro o utilizzo in luogo pubblico, l’utente dev’essere preventivamente informato in merito alle normative eventualmente vigenti. Importanti regole di comportamento: Non puntare il fascio luminoso direttamente negli occhi di persone astanti. L’utente o altri astanti non devono puntare lo sguardo direttamente nel fascio luminoso. Se gli occhi vengono colpiti dal fascio luminoso vanno chiusi e ci si deve mettere fuori portata dal raggio stesso. Le istruzioni per l’uso comprese di questi consigli vanno conservate unitamente alla torcia e devono accompagnarla anche in caso che questa venga ceduta a terzi. Evitare di guardare nel fascio luminoso emesso dall’articolo.
