| Caractéristiques techniques | LED haute performance, puissance de 180 lumens, portée jusqu'à 120 mètres, autonomie jusqu'à 25 heures. |
|---|---|
| Modes d'utilisation | Mode haute, mode économique, mode clignotant. |
| Alimentation | Fonctionne avec 3 piles AAA (non incluses). |
| Dimensions | Longueur : 13,5 cm, diamètre : 3,5 cm. |
| Poids | Environ 100 g (sans piles). |
| Matériau | Corps en plastique robuste, résistant aux chocs. |
| Indice de protection | IP54, résistant à l'eau et à la poussière. |
| Maintenance | Nettoyer régulièrement avec un chiffon doux, vérifier les piles périodiquement. |
| Sécurité | Ne pas regarder directement la LED allumée, tenir hors de portée des enfants. |
| Informations générales | Garantie de 5 ans, idéal pour les activités de plein air, le camping et les situations d'urgence. |
FOIRE AUX QUESTIONS - SEO5 Ledlenser
Questions des utilisateurs sur SEO5 Ledlenser
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe de poche au format PDF gratuitement ! Retrouvez votre notice SEO5 - Ledlenser et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SEO5 de la marque Ledlenser.

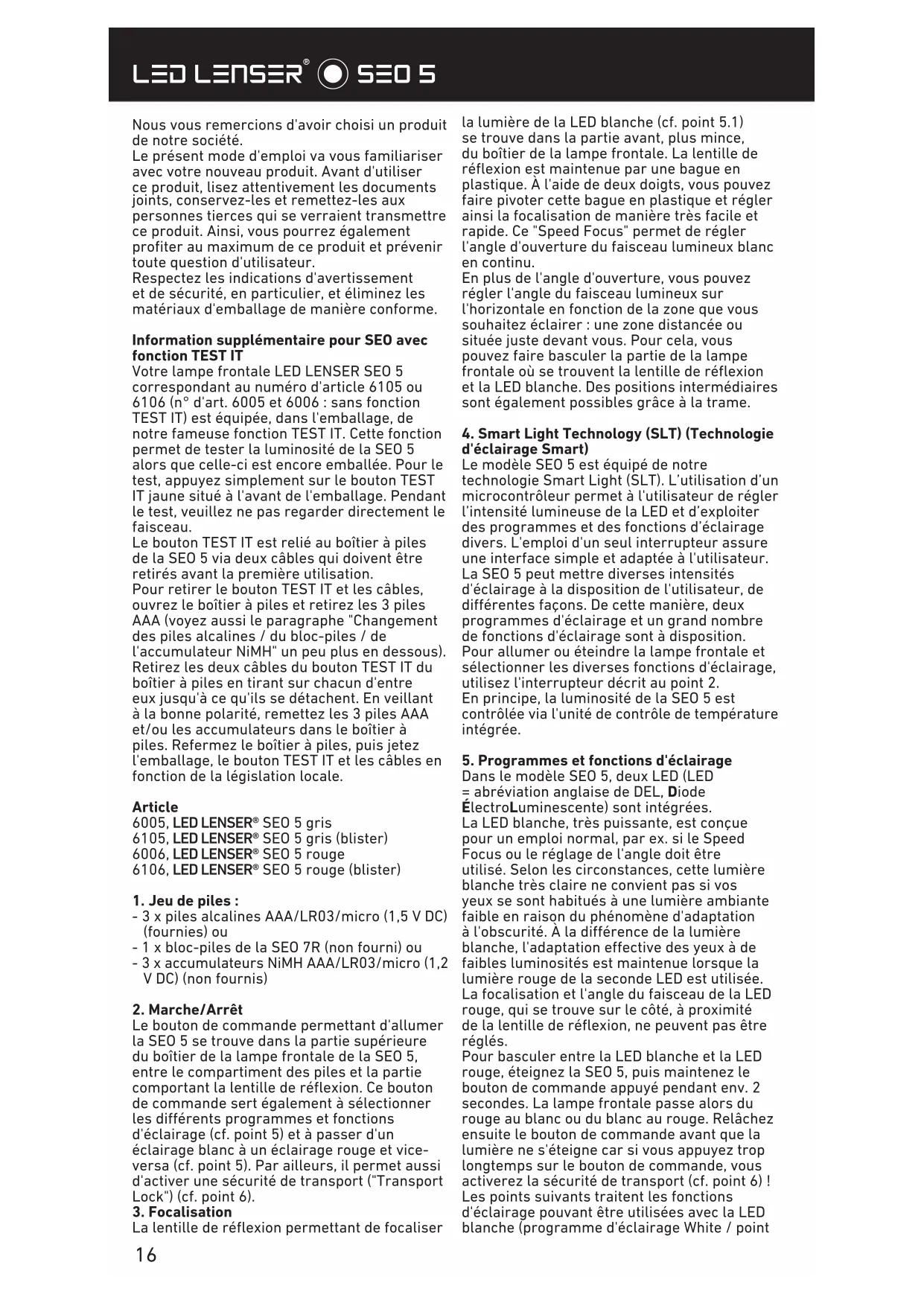

MODE D'EMPLOI SEO5 Ledlenser
Nous vous remercions d'avoir choisi un produit de notre société. Le présent mode d'emploi va vous familiariser avec votre nouveau produit. Avant d'utiliser ce produit, lisez attentivement les documents joints, conservez-les et remettez-les aux personnes tierces qui se verraient transmettre ce produit. Ainsi, vous pourrez également profiter au maximum de ce produit et prévenir toute question d'utilisateur. Respectez les indications d'avertissement et de sécurité, en particulier, et éliminez les matériaux d'emballage de manière conforme. Information supplémentaire pour SEO avec fonction TEST IT Votre lampe frontale LED LENSER SEO 5 correspondant au numéro d'article 6105 ou 6106 (n° d'art. 6005 et 6006 : sans fonction TEST IT) est équipée, dans l'emballage, de notre fameuse fonction TEST IT. Cette fonction permet de tester la luminosité de la SEO 5 alors que celle-ci est encore emballée. Pour le test, appuyez simplement sur le bouton TEST IT jaune situé à l'avant de l'emballage. Pendant le test, veuillez ne pas regarder directement le faisceau. Le bouton TEST IT est relié au boîtier à piles de la SEO 5 via deux câbles qui doivent être retirés avant la première utilisation. Pour retirer le bouton TEST IT et les câbles, ouvrez le boîtier à piles et retirez les 3 piles AAA (voyez aussi le paragraphe "Changement des piles alcalines / du bloc-piles / de l'accumulateur NiMH" un peu plus en dessous). Retirez les deux câbles du bouton TEST IT du boîtier à piles en tirant sur chacun d'entre eux jusqu'à ce qu'ils se détachent. En veillant à la bonne polarité, remettez les 3 piles AAA et/ou les accumulateurs dans le boîtier à piles. Refermez le boîtier à piles, puis jetez l'emballage, le bouton TEST IT et les câbles en fonction de la législation locale. Article 6005, LED LENSER® SEO 5 gris 6105, LED LENSER® SEO 5 gris (blister) 6006, LED LENSER® SEO 5 rouge 6106, LED LENSER® SEO 5 rouge (blister)
Le bouton de commande permettant d'allumer la SEO 5 se trouve dans la partie supérieure du boîtier de la lampe frontale de la SEO 5, entre le compartiment des piles et la partie comportant la lentille de réflexion. Ce bouton de commande sert également à sélectionner les différents programmes et fonctions d'éclairage (cf. point 5) et à passer d'un éclairage blanc à un éclairage rouge et vice- versa (cf. point 5). Par ailleurs, il permet aussi d'activer une sécurité de transport ("Transport Lock") (cf. point 6).
La lentille de réflexion permettant de focaliser la lumière de la LED blanche (cf. point 5.1) se trouve dans la partie avant, plus mince, du boîtier de la lampe frontale. La lentille de réflexion est maintenue par une bague en plastique. À l'aide de deux doigts, vous pouvez faire pivoter cette bague en plastique et régler ainsi la focalisation de manière très facile et rapide. Ce "Speed Focus" permet de régler l'angle d'ouverture du faisceau lumineux blanc en continu. En plus de l'angle d'ouverture, vous pouvez régler l'angle du faisceau lumineux sur l'horizontale en fonction de la zone que vous souhaitez éclairer : une zone distancée ou située juste devant vous. Pour cela, vous pouvez faire basculer la partie de la lampe frontale où se trouvent la lentille de réflexion et la LED blanche. Des positions intermédiaires sont également possibles grâce à la trame.
4. Smart Light Technology (SLT) (Technologie
d'éclairage Smart) Le modèle SEO 5 est équipé de notre technologie Smart Light (SLT). L’utilisation d’un microcontrôleur permet à l'utilisateur de régler l’intensité lumineuse de la LED et d’exploiter des programmes et des fonctions d’éclairage divers. L'emploi d'un seul interrupteur assure une interface simple et adaptée à l'utilisateur. La SEO 5 peut mettre diverses intensités d'éclairage à la disposition de l'utilisateur, de différentes façons. De cette manière, deux programmes d'éclairage et un grand nombre de fonctions d'éclairage sont à disposition. Pour allumer ou éteindre la lampe frontale et sélectionner les diverses fonctions d'éclairage, utilisez l'interrupteur décrit au point 2. En principe, la luminosité de la SEO 5 est contrôlée via l'unité de contrôle de température intégrée.
5. Programmes et fonctions d'éclairage
Dans le modèle SEO 5, deux LED (LED = abréviation anglaise de DEL, Diode ÉlectroLuminescente) sont intégrées. La LED blanche, très puissante, est conçue pour un emploi normal, par ex. si le Speed Focus ou le réglage de l'angle doit être utilisé. Selon les circonstances, cette lumière blanche très claire ne convient pas si vos yeux se sont habitués à une lumière ambiante faible en raison du phénomène d'adaptation à l'obscurité. À la différence de la lumière blanche, l'adaptation effective des yeux à de faibles luminosités est maintenue lorsque la lumière rouge de la seconde LED est utilisée. La focalisation et l'angle du faisceau de la LED rouge, qui se trouve sur le côté, à proximité de la lentille de réflexion, ne peuvent pas être réglés. Pour basculer entre la LED blanche et la LED rouge, éteignez la SEO 5, puis maintenez le bouton de commande appuyé pendant env. 2 secondes. La lampe frontale passe alors du rouge au blanc ou du blanc au rouge. Relâchez ensuite le bouton de commande avant que la lumière ne s'éteigne car si vous appuyez trop longtemps sur le bouton de commande, vous activerez la sécurité de transport (cf. point 6) ! Les points suivants traitent les fonctions d'éclairage pouvant être utilisées avec la LED blanche (programme d'éclairage White / point17
5.1 Programme d'éclairage White
Lorsque le programme d'éclairage White est activé (cf. point 5), l'éclairage blanc et focalisable de la lampe frontale est à votre disposition. Si vous appuyez sur le bouton de commande lorsque la SEO 5 est éteinte, la lampe frontale s'allumera dans la fonction d'éclairage Power avec une pleine luminosité. Si vous commutez une seconde fois dans un délai d'env. 2 secondes, une lumière de plus faible luminosité (fonction d'éclairage Dim) sera à votre disposition. Si, lors de cette deuxième commutation, vous ne faites pas que commuter, donc si vous n'appuyez pas qu'une seule fois brève sur le bouton de commande mais que vous le maintenez appuyé, vous pourrez modifier la luminosité en continu. Pendant que vous appuyez sur le bouton de commande, la luminosité augmente ou diminue. Une fois les deux points finaux atteints, la SEO 5 s'éteint brièvement, puis redevient plus claire ou plus sombre.Dès que vous relâchez le bouton de commande, vous bloquez la luminosité actuelle. Cette luminosité est maintenue pour la fonction d'éclairage Dim même si vous éteignez la lampe frontale. Après la fonction d'éclairage Dim, et si vous commutez rapidement pour la troisième fois, donc si vous n'avez attendu qu'env. 2 secondes entre chaque commutation, vous accéderez à la fonction d'éclairage Signal (clignotement régulier lent) dans le programme d'éclairage White. Une nouvelle commutation éteindra la SEO 5 et une autre commutation réactivera la fonction d'éclairage Power. L’ordre des fonctions d’éclairage est ainsi séquentiel. Notez toutefois que si vous attendez plus de 2 secondes env. après une commutation, toute nouvelle commutation éteindra la SEO 5. Par exemple, si vous êtes sur la fonction d'éclairage Dim et que vous commutez, mais attendez plus de 2 secondes après la première commutation, la fonction Signal ne suivra pas : la SEO 5 s'éteindra.
5.2 Programme d'éclairage "Red Night Vision"
Lorsque le programme d'éclairage "Red Night Vision" est activé (cf. point 5), l'éclairage rouge de la lampe frontale est à votre disposition. Si vous appuyez sur le bouton de commande, lorsque la SEO 5 est éteinte, la lampe frontale s'allumera en rouge dans la fonction d'éclairage Power avec une pleine luminosité. Si vous commutez à nouveau dans un délai d'env. 2 secondes, la fonction d'éclairage Signal (clignotement régulier lent) sera à votre disposition en rouge. Une nouvelle commutation éteindra la SEO 5 et une autre commutation réactivera la fonction d'éclairage Power en rouge. L’ordre des fonctions d’éclairage est là aussi séquentiel. Même dans le programme d'éclairage "Red Night Vision", vous éteindrez la SEO 5 par tout actionnement du bouton de commande si plus de 2 secondes env. sont passées depuis la dernière commutation. Par exemple, si vous êtes sur la fonction d'éclairage Power et que vous commutez, mais attendez plus de 2 secondes après la première commutation, la fonction Signal ne suivra pas : la SEO 5 s'éteindra.
6. Sécurité de transport / "Transport Lock"
Le point 5 décrit comment basculer entre la LED blanche et la LED rouge. Cela est possible lorsque la SEO 5 est éteinte et que vous maintenez le bouton de commande appuyé pendant env. 2 secondes, uniquement. La lampe frontale passe alors du rouge au blanc ou du blanc au rouge. Si toutefois vous maintenez l'interrupteur plus longtemps appuyé (5 secondes env.) jusqu'à ce que la lumière s'éteigne, vous activerez la sécurité de transport ("Transport Lock"). Dès lors, vous ne pouvez plus allumer la SEO 5 : toute pression sur l'interrupteur est uniquement rendue par un bref clignotement rouge. Elle ne peut donc ni être allumée, ni consommer de l'énergie accidentellement. Ce n'est que lorsque vous laisserez le bouton de commande appuyé pendant 5 secondes que cette fonction sera désactivée : la lampe se trouvera alors dans le programme d'éclairage White.
Si vous retirez les piles alcalines, les accumulateurs NiMH ou un bloc-piles de la SEO 7R, vous réinitialiserez la SEO 5. Vous aurez alors réinitialisé certaines fonctions : - La sécurité de transport / "Transport Lock" (cf. point 6) est désactivée. - La fonction d'éclairage Dim fonctionne avec une luminosité réduite (cf. point 5.1). - Le programme d'éclairage White (cf. point 5) est actif.
8. Utilisation des accumulateurs
La SEO 5 indique qu'elle est bientôt vide en faisant clignoter la LED rouge. Remplacez les piles / les accumulateurs à temps. La SEO 5 est fournie avec des piles alcalines. Celles-ci ne sont pas rechargeables ! Les exécutions suivantes ne sont valables que pour le cas où vous souhaitez utiliser des accumulateurs NiMH et/ou le bloc-piles d'une SEO 7R dans votre SEO 5. Ils ne sont pas inclus dans la livraison d'une SEO 5 ! Si vous utilisez des accumulateurs NiMH (cf. point 1), ceux-ci doivent être rechargés uniquement avec des chargeurs externes homologués à cet effet ! Ne rechargez que dans des endroits secs ! Si vous utilisez un bloc-piles de la SEO 7R dans votre SEO 5, veillez à ce que ce bloc- piles ne soit rechargé qu'avec le chargeur et le câble de chargement de la SEO 7R et/ou via une connexion USB (cf. ci-après) ! Si la fiche et le chargeur de la SEO 7R ne sont pas encore raccordés, ceux-ci doivent être assemblés de manière à ce que le raccord s'enclenche. Le chargeur de la SEO 7R dispose d'une connexion USB devant être reliée au18
raccord adéquat du câble de chargement pour recharger le bloc-piles de la SEO 7R. Raccordez l'autre côté du câble de chargement (micro-USB) au bloc-piles. Pour cela, vous devez éventuellement ouvrir le compartiment des piles de la SEO 5. Le bloc-piles peut alors être rechargé dans la SEO 5 ou être retiré pour être rechargé. Vous ne pouvez recharger que ce bloc-piles avec le chargeur de la SEO 7R. Enfin, raccordez la fiche du chargeur à une prise femelle (entrée : 100 V à 240 V / 50 Hz à 60 Hz). Lorsque le processus de chargement est terminé (après 2 à 3 heures maxi.), séparez le chargeur de la prise femelle et le câble de chargement (micro-USB) du bloc-piles. Vous pouvez continuer de recharger le bloc- piles sans problème lorsque celui-ci est déjà entièrement rechargé. Au lieu de connecter le câble de chargement de la SEO 7R au raccord USB du chargeur, vous pouvez également le brancher à une autre connexion USB (5 V / 900 mA), par ex. celle d'un ordinateur. Via notre connecteur de chargement de voiture USB optionnel (Led Lenser Car Charger : n° d'article 0380), le bloc-piles peut également être rechargé sur les allume-cigares et les prises des véhicules. Cet accessoire s'adapte automatiquement à la tension d'entrée donnée (entre 12 V / 24 V). Ces alternatives sont par exemple utiles lorsqu'aucune prise femelle n'est à disposition. Attention – Assurez-vous qu'aucun court- circuit ne peut se produire au niveau des contacts de charge. Ne touchez pas les contacts de charge avec des objets humides ou métalliques.
9. Affichage de chargement
Lorsque vous rechargez le bloc-piles de la SEO 7R avec le câble de chargement et le chargeur adaptés et/ou via une connexion USB (cf. point 8), sa LED d'état s'allume en rouge ; elle passe au vert lorsque le bloc-piles est entièrement rechargé.
10. Changement des piles alcalines / du bloc-
piles / des accumulateurs NiMH Avant tout changement, éteignez la SEO 5. Le couvercle du compartiment des piles se trouve sur le côté large du boîtier de la lampe. Une lèvre en plastique est située à hauteur de l'interrupteur. Poussez-la légèrement vers le haut, avec précaution, par ex. avec le pouce, pour faire basculer le couvercle du compartiment des piles vers le bas. Utilisez les petites encoches qui se trouvent à gauche et à droite du bouton de commande à cet effet. Vous pouvez désormais retirer les piles alcalines (ou les accumulateurs NiMH ou le bloc-piles de la SEO 7R) et en insérer de nouvelles. Lors de l'insertion, il faut toujours respecter les polarités. Veillez donc aux polarités (+ et -), aussi bien dans le compartiment des piles que sur les piles alcalines. Autrement, vous risquez éventuellement d'endommager, voire de faire exploser, les accumulateurs / les piles. Après ce changement, refermez le compartiment des piles. Des accumulateurs NiMH ou un bloc-piles de la SEO 7R peuvent également être insérés (cf. point 8).
Si le ruban de tête n'est pas déjà relié à l'unité, procédez comme suit : Enfilez tout d'abord l'extrémité mince en plastique du ruban de tête par l'avant à travers l'œillet situé sur le côté gauche du boîtier de la lampe frontale. Veillez à l'orientation de l'inscription sur le ruban de tête. Faites ensuite passer le ruban via le couvercle du compartiment des piles jusqu'à l'œillet situé de l'autre côté, puis vers l'avant. Enfilez ensuite cette extrémité du ruban de tête dans la mince fente médiane située à côté de l'œillet du mousqueton. Pour cela, faites passer l'extrémité mince en plastique par l'ouverture du milieu, laquelle est formée par les 4 petites barres. Vous pourrez alors enfiler toute l'extrémité à travers l'ouverture située à côté de l'œillet du mousqueton et attacher les deux extrémités du ruban de tête ensemble. Pour le transport, la SEO 5 peut être fixée via l'œillet du mousqueton à une boucle de ceinture ou à un sac à dos, par exemple. La troisième pièce en plastique du ruban de tête permet de régler la taille du ruban de tête et de l'adapter aux différents tours de tête.
Il est interdit de recharger des piles non rechargeables (par ex. des piles alcalines). N'utilisez jamais des accumulateurs et des piles ensemble. Remplacez toujours tous les accumulateurs et toutes les piles en même temps. Dans la SEO 5, utilisez uniquement des piles alcalines (AAA/LR03/micro 1,5 V DC), le bloc-piles de la SEO 7R ou des accumulateurs NiMH (AAA/LR03/micro 1,2 V DC). En cas de non-utilisation prolongée, retirez les piles alcalines et/ou le bloc-piles d'une SEO 7R ou les accumulateurs NiMH afin d'éviter des dommages. Les piles et les accumulateurs usagés doivent être retirés et éliminés en tant que déchets spéciaux, conformément à la législation nationale. En règle générale, les piles, et en particulier les piles Lithium, les accumulateurs et les blocs-piles, ne doivent être éliminés qu'à l'état déchargé et de manière appropriée. Il faut par ailleurs assurer qu'aucun court-circuit ne peut être provoqué, par ex. par le collage des contacts via une bande adhésive non conductrice, avant la mise au rebut. En principe, les courts-circuits d'accumulateurs et de piles sont exclus ; ceux-ci ne doivent être ni ouverts, ni atterrir dans le corps, ni jetés au feu.
Pour le nettoyage, veuillez utiliser un chiffon sec, propre et non pelucheux. Si la lampe entre en contact avec de l'eau salée, retirez l'eau salée sans délai et dans son intégralité avec un chiffon de ce type. Le ruban de tête peut être lavé en machine à 30 °C.19
La SEO 5 et le ruban de tête sont livrés avec les accessoires suivants : - Piles alcalines AAA/LR03/micro (1,5 V DC) - Mode d'emploi D'autres accessoires sont prévus pour la SEO 5. Sur notre site Web, vous pouvez vous informer au sujet de ces accessoires venant compléter le contenu de la livraison.
Les petites pièces ou les piles / les accumulateurs contenu(e)s ne doivent pas être avalé(e)s ! Ces articles ou ces pièces (piles et accumulateurs inclus) doivent être tenus hors de la portée des enfants. Pour des raisons de sécurité et d'autorisation (CE), ce produit ne doit pas être transformé/ modifié. Cet article ne doit être utilisé qu'en tant que lampe à piles / à accumulateurs. Si cet article est utilisé au-delà du cadre pour lequel il est prévu ou de manière non conforme, il peut être endommagé : une utilisation sans risque (feu, court-circuit, électrocution, etc...) n'est alors plus garantie. Plus aucune responsabilité n'est engagée dans le cas de dommages corporels et matériels ; la garantie du fabricant s'annule également. La plage de températures dans laquelle cet article peut être utilisé est située entre -20 °C et +50 °C. Assurez-vous donc que cet article n'est pas exposé à des températures extrêmes, des chocs violents, des atmosphères, des solvants et/ou des vapeurs explosifs. Même une lumière solaire directe prolongée et une forte humidité / concentration d'eau doivent être évitées. Toute modification, réparation ou maintenance dépassant les indications spécifiées dans les documents joints à cet article doit être réalisée par du personnel qualifié autorisé, uniquement. Si vous vous êtes assuré que l'article contient des piles / des accumulateurs respectant les polarités, est correctement fermé, mais qu'un fonctionnement normal et sûr n'est toujours pas possible ou que le produit présente des dommages, mettez le produit hors service et ne l'utilisez plus. Dans ce cas, adressez-vous à votre interlocuteur compétent dans le cadre de la garantie.
16. Consignes de sécurité
- Cet article n'est pas un jouet.
- En raison de la présence de petites pièces pouvant être avalées, il n'est pas adapté aux enfants âgés de moins de 5 ans.
- Cet article ne doit pas être employé pour examiner les yeux (par ex. pour le test de la pupille).
- Lors de l'utilisation, évitez toute accumulation de chaleur, par ex. en couvrant l'article.
- Si cet article ne fonctionne pas, vérifiez tout d'abord que ce dysfonctionnement n'est pas dû à des piles / des accumulateurs vides ou au fait que ceux-ci n'ont pas été correctement insérés (dans le respect des polarités, notamment).
- En cas d’utilisation sur la voie publique, respectez les dispositions légales en vigueur. Du fait du rayonnement optique, le risque le plus contraignant de cet article réside dans le danger de la lumière bleue (400 nm à 780 nm). Les valeurs limites d'un risque thermique sont largement respectées. Pour l'observateur, le risque dépend de l'utilisation et/ou de l'installation de l'article. Aucun risque optique n'existe cependant tant qu'un réflexe de détournement des yeux limite la durée d'exposition et que les consignes de ce mode d'emploi sont respectées. Un réflexe de détournement des yeux est provoqué par une exposition. Il renferme toutes les réactions naturelles protégeant l'oeil d'un risque lié à un rayonnement optique. Il s'agit ici surtout de réactions volontaires, comme les mouvements des yeux ou de la tête (par ex. détourner). Lors de l'utilisation de cet article, il faut surtout prendre en compte que les réflexes de détournement des yeux des personnes ciblées peuvent être affaiblis, voire empêchés par les médicaments, les drogues ou les maladies. L'utilisation non conforme de cet article à l'effet éblouissant peut provoquer des dommages réversibles, à savoir des contraintes temporaires de l'acuité visuelle (éblouissement physiologique) ou des images consécutives et/ou une sensation de dérangement, comme un malaise et une fatigue (éblouissement psychologique). Le degré et la durée de décroissance des dérangements temporaires dépendent largement de la différence de luminosité entre la source de l'éclairage éblouissant et l'environnement. Les personnes photosensibles, en particulier, doivent consulter un médecin spécialiste avant d'utiliser cet article. En principe, les sources de lumière intensives possèdent un potentiel de dangerosité secondaire élevé du fait de leur effet éblouissant. Comme dans le cas où l'on regarde d'autres sources lumineuses claires (par ex. phares de voitures), une acuité visuelle temporairement réduite et des images consécutives peuvent provoquer des irritations, des troubles, des nuisances, voire des accidents, en fonction de la situation. Ces consignes sont valables pour l'utilisation d'un seul article. Si plusieurs articles émetteurs de lumière de type similaire ou différent sont utilisés ensemble, l'intensité du rayonnement optique peut augmenter. Toute fixation prolongée de la source de rayonnement de l'article par l'utilisateur ou d'autres personnes, avec et sans instruments focalisants, est à éviter ! Dans ce genre de cas, il vaut mieux fermer volontairement les yeux et bouger la tête hors du faisceau lumineux. En cas d'utilisation professionnelle ou en cas d'utilisation dans des endroits publics, il faut, selon les cas, informer l'utilisateur de la totalité des lois et règlements à respecter.20
Règles importantes de comportement :
- Ne pas orienter directement le faisceau lumineux vers les yeux de personnes.
- L'utilisateur ou d'autres personnes ne doivent pas regarder directement le faisceau.
- Si le rayonnement optique atteint l'oeil, fermer volontairement les yeux et bouger la tête hors de la zone du faisceau.
- Ce mode d'emploi et ces consignes doivent être conservés et remis lors de la transmission de l'article.
- Il est interdit de regarder la lumière directement émise par cet article.21
