Wireless Phone Jack - Telefono AUDIOLINE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Wireless Phone Jack AUDIOLINE in formato PDF.
| Marca | AUDIOLINE |
| Modello | Wireless Phone Jack |
| Tipo di prodotto | Estensione telefonica senza fili |
| Categoria | Telefono |
| Contenuto della confezione | 1 base, 1 estensione, 1 cavo telefonico, 1 manuale |
| Alimentazione | Presa elettrica di rete (alimentatore integrato) |
| Portata massima | Circa 50 metri in interni |
| Numero massimo di estensioni | 4 estensioni per base |
| Funzioni principali | Estensione senza fili per linea telefonica, modem, fax, decoder satellitare/cavo |
| Indicatori luminosi | Spie verde, gialla, rossa a seconda dello stato e della modalità |
| Regolazione della modalità | Interruttore S (voce) e C (dati) |
| Dimensioni (circa) | Base ed estensione: 10 x 8 x 4 cm (stima) |
| Peso (circa) | Circa 150 g per unità (stima) |
| Norme e certificazioni | CE, direttiva 1999/5/CE |
| Sicurezza e avvertenze | Solo uso interno, non utilizzare in aree esplosive, scollegamento tramite spina |
| Manutenzione e pulizia | Non specificato nel manuale; pulire con un panno morbido e asciutto |
| Ricambi e riparabilità | Non specificato; contattare il rivenditore o il produttore |
| Informazioni generali | Prodotto da RTX Products A/S, sito web www.wireless-phonejack.com |
Domande frequenti - Wireless Phone Jack AUDIOLINE
Domande degli utenti su Wireless Phone Jack AUDIOLINE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telefono in formato PDF gratuitamente! Trova il tuo manuale Wireless Phone Jack - AUDIOLINE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Wireless Phone Jack del marchio AUDIOLINE.
MANUALE UTENTE Wireless Phone Jack AUDIOLINE

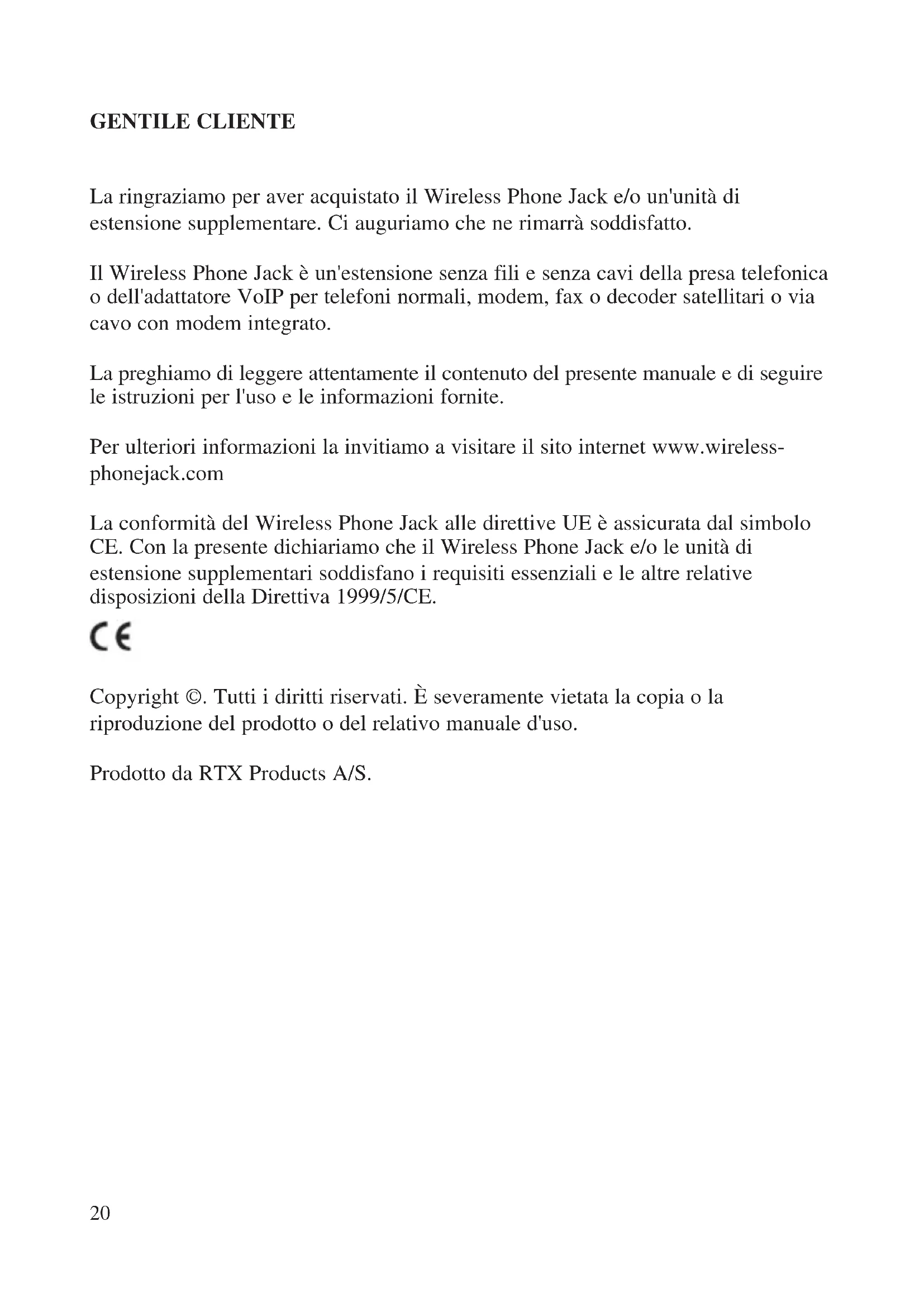

La ringraziamo per aver acquistato il Wireless Phone Jack e/o un'unità di estensione supplementare. Ci auguriamo che ne rimarrà soddisfatto.
Il Wireless Phone Jack è un'estensione senza fili e senza cavi della presa telefonica o dell'adattatore VoIP per telefoni normali, modem, fax o decoder satellitari o via cavo con modem integrato.
La preghiamo di leggere attentamente il contenuto del presente manuale e di seguire le istruzioni per l'uso e le informazioni fornite.
Per ulteriori informazioni la invitiamo a visitare il sito internet www.wireless-phonejack.com
La conformità del Wireless Phone Jack alle direttive UE è assicurata dal simbolo CE. Con la presente dichiariamo che il Wireless Phone Jack e/o le unità di estensione supplementari soddisfano i requisiti essenziali e le altre relative disposizioni della Direttiva 1999/5/CE.
CE
Copyright ©. Tutti i diritti riservati. È severamente vietata la copia o la riproduzione del prodotto o del relativo manuale d'uso.
Prodotto da RTX Products A/S.
DISIMBALLAGGIO
Estrarre con cautela le unità dall'imballaggio. In caso di danni visibili, NONcercare di mettere in funzione il Wireless Phone Jack. Contattare immediata-mente il rivenditore o il trasportatore.
CONTENUTO DELLA CONFEZIONE:
1) Unità base
2) Unità di estensione
3) Cavo telefonico
4) Il presente manuale d'uso


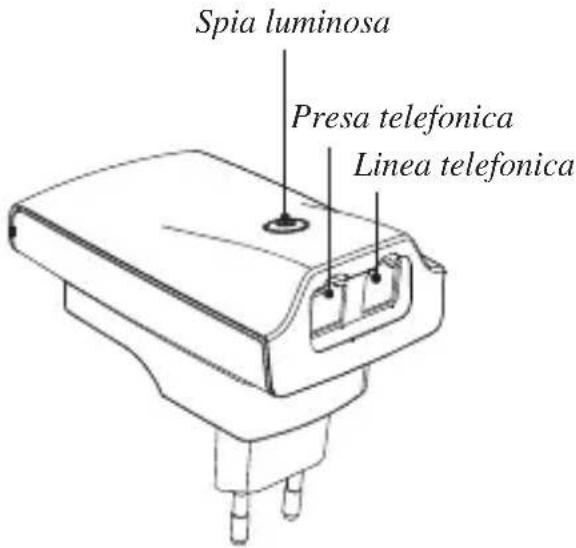

Spia luminosa Presa telefonica Linea telefonica


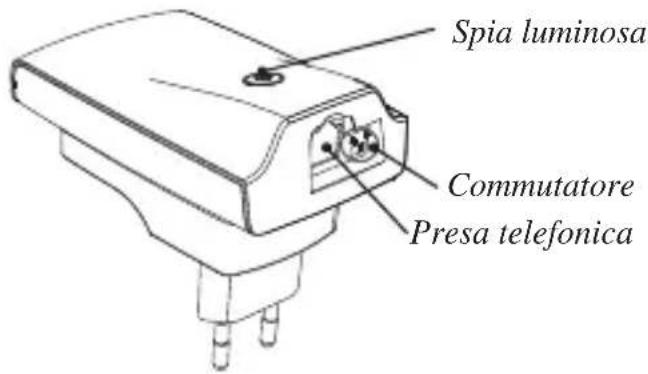

Spia luminosa Commutatore Presa telefonica
NOTA: Si prega di leggere e seguire attentamente le istruzioni.

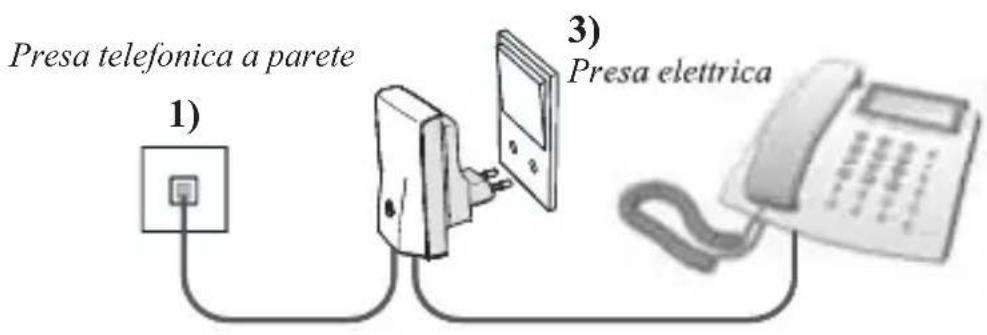

INSTALLAZIONE DELL'UNITÀ BASE
1) Collegare all'unità base il cavo telefonico in dotazione e collegare l'altra estremità del cavo alla presa telefonica a parete.*
2) Se alla presa a parete è già collegato un telefono, scollegarlo e collegarlo all'unità base (togliere l'adattatore della spina prima di collegarlo all'unità base).
3) Collegare l'unità base ad una presa elettrica e fornire corrente. La spia luminosa posta sulla parte superiore dell'unità base diventerà verde.
L'installazione dell'unità base è così completata.
*NOTA: utilizzabile anche come estensione senza fili di un adattatore per terminale VoIP

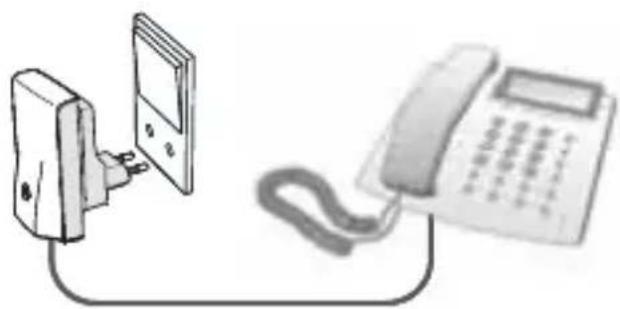

INSTALLAZIONE DELL'UNITÀ DI ESTENSIONE
L'unità di estensione può essere collegata ad un telefono normale, un modem, un fax o un decoder satellitare o via cavo.
1) Inserire nell'unità di estensione il cavo telefonico di telefono, modem, fax o decoder satellitare o via cavo.
1)
Presa di alimentazione

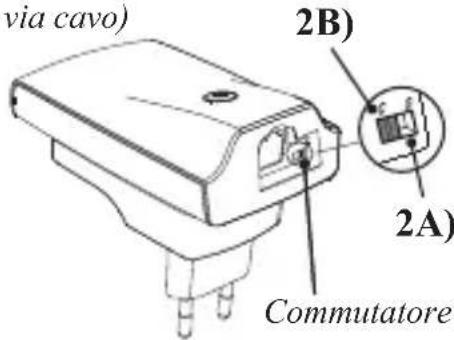

2) 2A: Collegamento del telefono. Posizionare il commutatore su "S" per Speech (voce).
2B: Collegamento di modem, fax o decoder satellitare o via cavo. Posizionare il commutatore su “C” per Computer (modem, fax o decoder satellitare o via cavo).
3) Inserire l'unità di estensione in una presa elettrica e fornire corrente. Dopo un certo periodo di tempo, la spia luminosa sulla parte superiore dell'unità di estensione diventerà verde (se il commutatore è su C) oppure gialla (se il commutatore è su S).
L'installazione dell'unità di estensione è così completata e il Wireless Phone Jack è pronto all'uso.
Computer
(Modem, fax, decoder satellitare o via cavo)
INSTALLAZIONE DI UNITÀ DI ESTENSIONE SUPPLEMENTARI
1) Assicurarsi che il sistema esistente Wireless Phone Jack (unità base e di estensione) sia alimentato.
2) Scollegare eventuali cavi connessi all'unità base (saranno ricollegati successivamente).
3) Inserire l'unità di estensione supplementare in una presa elettrica posta accanto all'unità base e fornire corrente. Sull'unità di estensione si accenderà una spia rossa.
4) Inserire un'estremità del cavo telefonico fornito nell'unità base e l'altra estremità del cavo nell'unità di estensione supplementare. Si accenderà una spia rossa che diventerà poi verde (se il commutatore è su C = computer, per modem, fax o decoder) oppure gialla (se il commutatore è su S = speech, per telefono). Quest'operazione può impiegare fino ad un minuto.
5) Dopo che la spia sull'unità di estensione avrà cambiato colore, scollegare il cavo telefonico tra l'unità base e l'unità di estensione.
6) Ricollegare i cavi che erano stati scollegati in precedenza.
Per completare il processo di installazione, vedere a pagina 4 Installazione dell'unità di estensione.
MODI OPERATIVI
| UNITÀ BASE | ||
| Stato della spia Significato | Suggerimenti | |
| Verde fisso L'unità base è prontaNon è utilizzata alcuna unità di estensione | NessunoRegolare funzionamento | |
| Verde lampeggiante Sono utilizzate una o più unità di estensione | NessunoRegolare funzionamento | |
| Spenta Mancanza di alimentazioneall'unità base | Controllare che l'unità base sia collegata correttamente ad una presa elettrica e che sia alimentata | |
| Verde lampeggiante veloce | L'unità base è pronta per la registrazione di ricevitori DECT | La modalità di registrazione di rice-vitori dect è disponibile dopo aver acceso e spento l'apparecchio due volte. Per concludere la modalità di registrazione, registrare un ricevitore dect oppure spegnere e riaccendere l'unità base. |
| UNITÀ DI ESTENSIONE | ||
| Stato della spia Significato Suggerimenti | ||
| Verde fisso L'unità di estensione è impostatasu computer/Dati ("C"), si trovaentro la portata dell'unità baseed è quindi pronta all'uso | NessunoRegolare funzionamento | |
| Giallo fisso L'unità di estensione è impostatasu Speech/voce ("C"), si trovaentro la portata dell'unità baseed è quindi pronta all'uso | NessunoRegolare funzionamento | |
| Verde lampeggiante L'unità di estensione è in uso(modalità C) | NessunoRegolare funzionamento | |
| Giallo lampeggiante L'unità di estensione è in uso(modalità S) | NessunoRegolare funzionamento | |
| Spenta Mancanza di alimentazione all'unità di estensione | Controllare che l'unità di estensione sia collegata correttamente ad una presa elettrica e che sia alimentata | |
| Rosso fisso L'unità di estensione è pronta per essere registrata su un'unità base | Vedere Installazione di unità di estensione supplementari | |
| Da rosso lampeggiante a giallo o da rosso lampeggiante a verde | L'unità di estensione è registrata ma non comunicante con l'unità base | Controllare che l'unità base sia alimentata. In questo caso, l'unità di estensione può trovarsi fuori dalla portata dell'unità base. Trasferire l'unità di estensione o l'unità base per avvicinare le unità tra loro. |
| Rosso lampeggiante veloce per 5 secondi seguito da rosso fisso (dopo un tentativo di registrazione di un'unità di estensione) | Sono già state registrate quattro unità di estensione (limite max) sull'unità base e non può essere aggiunta una quinta unità di estensione | Installare un'unità base supplementare e registrare la quinta unità di estensione sulla nuova unità base |
RICERCA DEI GUASTI
| Problema Possibile causa | Soluzione | |
| Nessun segnale di chiamata | – Unità base non alimentata– Cavi non collegati correttamente– L'unità di estensione non è registrata sulla base– L'unità di estensione si trova fuori portata | – Controllare tutti i collegamenti elettrici e dei cavi. In caso di dub-bio, fare riferimento al manuale d'uso. Controllare che l'unità di estensione sia impostata corretta-mente su S o C– Riportare l'unità di estensione entro la portata del segnale dell'unità base (max 50 m) |
| Mancato funzionamento di modem, decoder o fax | Il commutatore dell'unità di estensione non è stato impostato su funzionalità modem | Assicurarsi che il commutatore dell'unità di estensione sia su C |
| Breve sibilo avvertito sul telefono collegato all'unità di estensione quando si alza il ricevitore | Il commutatore dell'unità di estensione non è stato impostato correttamente | Assicurarsi che il commutatore dell'unità di estensione sia su S |
| L'unità di estensione supplementare lampeggia prima di iniziare la procedura di registrazione | L'unità di estensione supplementare è già registrata su un altro jack telefonico. | Spegnere e riaccendere l'unità per 5 volte di seguito fino a quando la spia diventa rossa fissa. Continuare quindi l'installazione dell'unità di estensione supplementare |
Il flash luminoso con il simbolo a freccia incluso in un triangolo equilatero serve ad avvertire l'utente della presenza di “voltaggi pericolosi” non isolati all'interno del prodotto, che potrebbero essere di entità sufficiente a costituire un rischio di shock elettrico per le persone.
“Prudenza”La spina a muro e’ usata come dispositivo di disconnessione e deve rimanere pronta a funzionare durante l’utilizzo. Per disconnettere completamente l’apparecchio dalla presa, la spina deve essere del tutto disconnessa dalla presa.
La presa a muro deve essere installata vicino all'apparecchiatura e deve essere di facile accesso.
Avvertenze:
- Non utilizzare questo apparecchio in locali dove possono essere presenti materiali volatili o esplosivi.
- L'apparecchio non può essere utilizzato in mancanza di energia elettrica.
- Solo per uso interno.
Il simbolo del cestino dei rifiuti barrato che si può trovare sul prodotto significa che il prodotto è conforme alla Direttiva europea 2002/96/CE ed indica che questo prodotto non deve essere smaltito insieme ai rifiuti domestici.
Per prevenire possibili danni all'ambiente o alla salute umana, si raccomanda di tenere separato questo prodotto dagli altri rifiuti in modo da poterlo riciclare in modo sicuro dal punto di vista ambientale.
Per ulteriori informazioni sui centri di raccolta, contattare l'ufficio comunale o il rivenditore dov'è stato acquistato il prodotto.
