MANUALE UTENTE Watch & Care V90 AUDIOLINE

Messa in funzione dell'apparecchio 3

Controllo del contento della confezione 3
Messa in funzione del ricevitore 3
Insertamento del battery pack 3
Collegamento dell'alimentatore 4
Carica del battery pack 4
Messa in funzione dell'emittente (videocamera) 4

Uso dell'emittente (videocamera) 5

Accensione/spegnimento dell'emittente (videocamera) 5
Orientamento dell'emittente (videocamera) 5
Visione notturna 5
Regolazione del volume dell'altoparlante 5

Uso del ricevitore 6

Accensione/spegnimento del ricevitore 6
Simboli sul display 6
Spegnimento del display / commutazione audio/video 6
Collegamento vocale con la camera del bebè 6
Impostazione del volume 6
Ingrandimento 6
Regolazione della luminosità del display 7
Regolazione della sensibilità ai rumori 7
Impostazione dell'attivazione dei rumori 7
Scelta dell'emittente (videocamera) 7
Messa in funzione di un'altra emittente (videocamera) 7

Appendix 8

Indicazioni di sicurezza 8
Utilizzo secondo le disposizioni 8
Luogo di installatione informazioni di sicurezza 8
Alimentatore di rete 8
Accumulatori (battery) 9
Apparecchi medicali 9
Smaltimento 9
Linea diretta di assistenza tecnica 9
Qualora si verificassero dei problemi: domande e risposte 9
Dichiarazione di conformità 10
Consigli per la cura 10
Dati tecnici 11
Garanzia 11

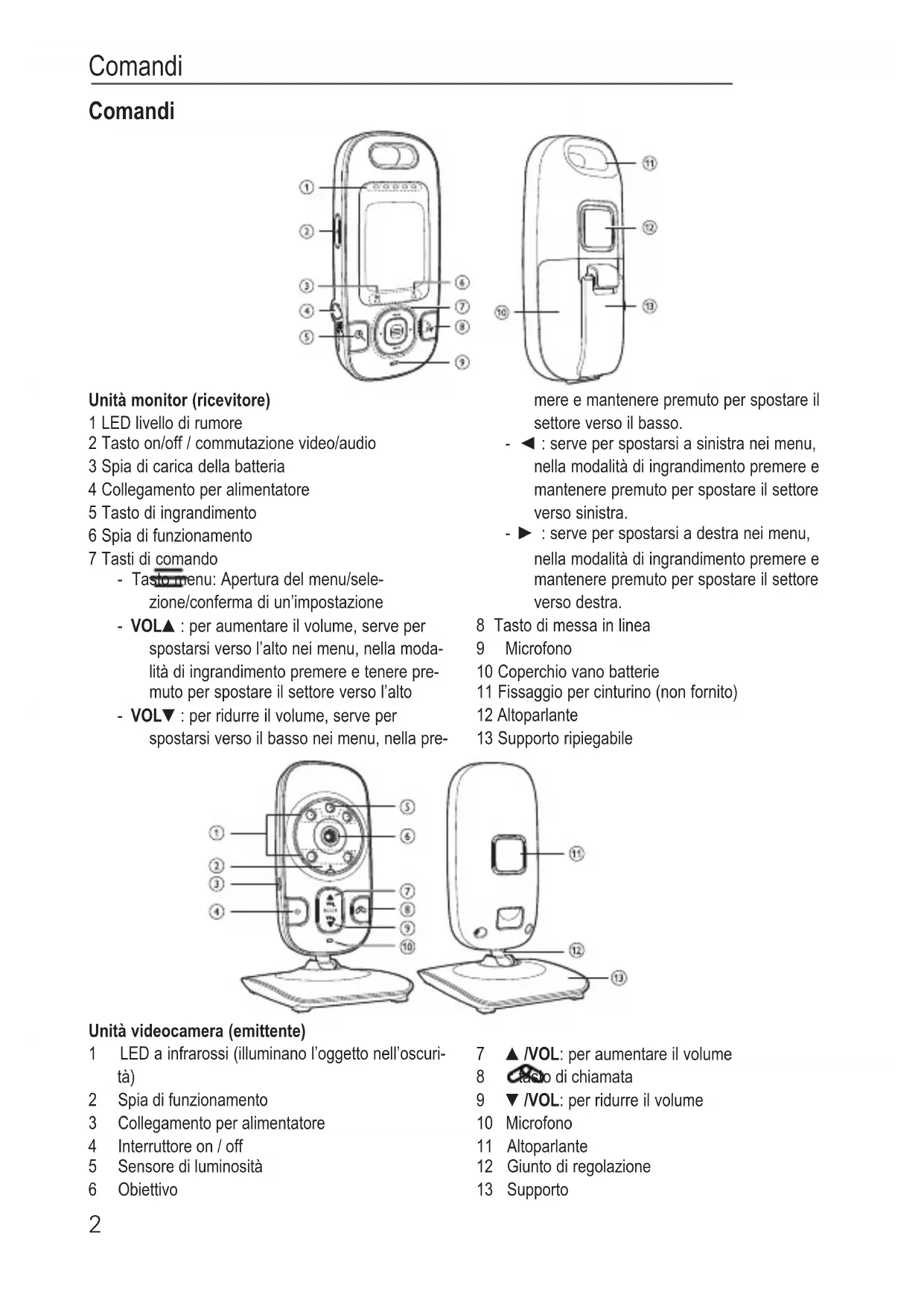

Comandi

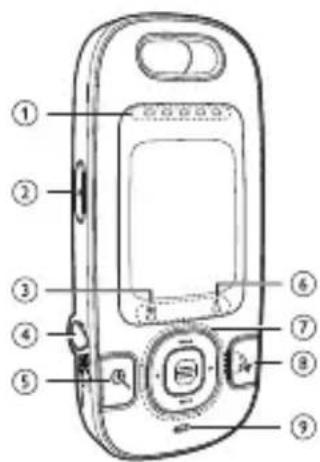

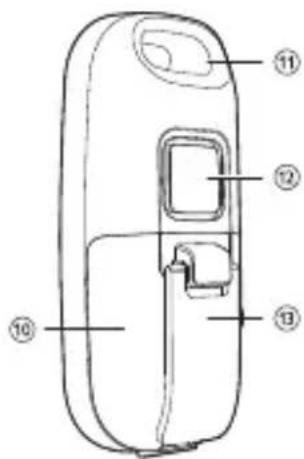

Unità monitor (ricevitore)

1 LED livello di rumore
2 Tasto on/off / commutazione video/audio
3 Spia di carica della batteria
4 Collegamento per alimentatore
5 Tasto di ingrandimento
6 Spia di funzionamento
7 Tasti di lavoro

• Tasto menu: Apertura del menu/selezione/conferma di un'impostazione
  VOLA: per aumentare il volume, serve per spostarsi verso l'alto nei menu, nella modalità di ingrandidimento premere e tenere premuto per spostare il settore verso l'alto
• VOLV: per ridurre il volume, serve per spostarsi verso il basso nei menu, nella pre

mere e mantenere premuto per spostare il settore verso il basso.

• : serve per spostarsi a sinistra nei menu, nella modalità di ingrardimento premere e mantenere premuto per spostare il settore verso sinistra.
• : serve per spostarsi a destra nei menu, nella modalità di ingrandimento premere e mantenere premuto per spostare il settore verso destra.

8 Tasto di messa in linea
9 Microfono
10 Coperchio vano batterie
11 Fissaggio per cinturino (non fornito)
12 Altoparlante
13 Supporto ripiegabile

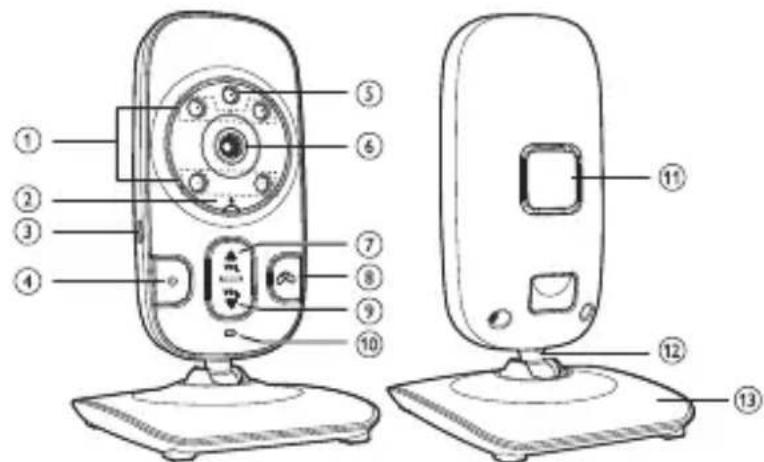

Unità videocamera (emittente)

1 LED a infrarossi (illuminano I'oggetto nell'oscurità)
2 Spia di funzionamento
3 Collegamento per alimentatore
4 Interrupttore on / off
5 Sensore di luminosità
6 Obiettivo

7 VOL: per aumentare il volume
8 Iastodichiamata
9 NOL: per ridurre il volume
10 Microfono
11 Altoparlante
12 Giunto di regolazione
13 Supporto

Messa in funzione dell'apparecchio

! Attenzione: Si prega di leggere in primo luogo leindicazioni di sicurezza a pagina 8 prima di mettere in funzione l'apparecchio.

Controllo del contento della confezione

Fanno parte della confezione:

1 Unità monitor (ricevitore) 1 Unità videocamera (emittente)
1 Battery pack ricaricabile per il ricevitore 1 Alimentatore per l'emittente
1 Alimentatore per il ricevitore 1 Istruzioni per l'uso

Messa in funzione del ricevitore

Il ricevitatore può essere in funzione con l'alimentatore o con il battery pack. Mentre si utilizza l'alimentatore, il battery pack inserito si carica. In caso di utilizzo con l'alimentatore si consiglia di averere il battery pack inserito in modo tale da garantire un funzionamento ininterrotto in caso di caduta di tensione.

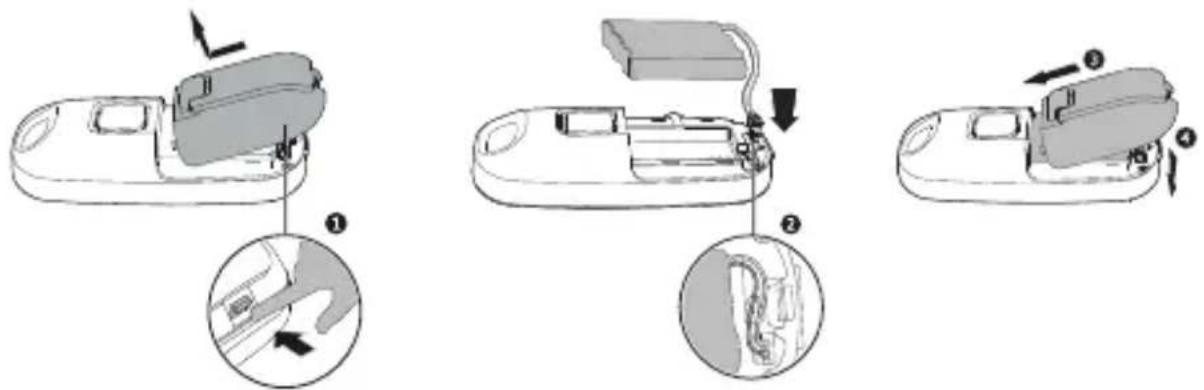

Instrimento del battery pack

Inserire il battery pack come da illustrazione. Utilizzare solo il battery pack fornito o battery pack di ugual modello.

1 Sganciare il coperchio del vano batterie.
2 Inserire il battery pack e collegare la spina dell'accumulatore con la presa nell'apparecchio. La spina a innesto è a prova di erre.

Accertarsi che il cavo di collegamento non possa essere incastrato dal coperchio del vano batterie.

3 Ripositionare il coperchio del vano batterie sull'involucro.
4 Accertarsi che si agganci nuovamente.

Il battery pack si carica direttamente nell'apparecchio quando l'alimentatore è collegato.
Durante la carica, la spia di carica della batteria è illuminata. Se la carica residua del battery pack è al minimo, la spia di carica della batteria lampeggia. E, quindi, necessario caricare il battery pack.
La spia che indica lo stato di carica della batteria si spegne nel momento in cui il battery pack è completamente carico. Siccome la durata di funzionamento con batteria è limitata, si consiglia, nel limite del possibile, di far funzionare il ricevitore con l'alimentatore.
Note: In caso di inutilizzo prolongato, estrarre il battery pack onde evitare danni all'apparecchio dovuti a una fuoriuscita del liquido dal battery pack.

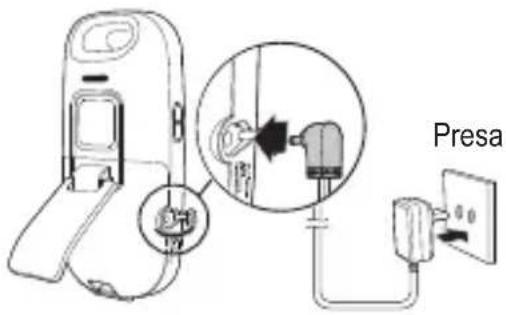

Collegamento dell'alimentatore

Collegare il ricevitore come da illustrazione. Per motivi di sicurezza, utilizzare solo l'alimentatore fornito.

Carica del battery pack

Dopo aver inserto il battery pack e aver collegato l'alimentatore, premere il tasto on/off per accende re il ricevitore. Il symbolo della batteria sul display informa sullo stato di carica.

Nessun battery pack inserto oppure battery pack inserto erroneamente / funzionamento con alimentatore.

• Inserire il battery pack e caricarlo per almeno 30 minuti.

II battery pack ha una carica residua minima.
- Caricare il battery pack per almeno 30 minuti.
Il battery pack è completamente carico.

Avvertenze:

• Una carica completa del battery pack dura circa 12 ore.
• Il tempo di carica si prolunga se il ricevitore è acceso.
• La durata di funzionamento con battery pack dipende delle impostazioni selezionate e dall'età del battery pack.

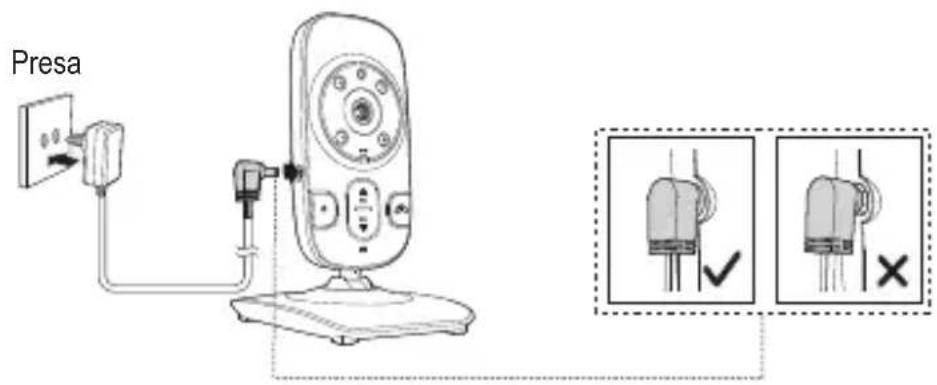

Messa in funzione dell'emittente (videocamera)

Collegare l'emittente (videocamera) come da illustrazione. Per motivi di sicurezza utilizzato solo l'alimentatore fornito.

Uso dell'emittente (videocamera)

Verificare prima di ciascun utilizzo che emittente (videocamera) e ricevitore funzionino perfettamente.

Accensione/spegnimento dell'emittente (videocamera)

Premere il tasting on/off e mantenerlo premuto per circa 3 s.

La spia di funzionamento lampeggia, finché non viene instaurato il collegamento con il ricevitore.

Dopodiché si illumina permanente.

Per spegnere l'emittente premere il tasting on/off e mantenerlo premuto per circa 3 s.

Orientamento dell'emittente (videocamera)

! Attenzione: Posizionare l'emittente a una distance minima di 1 m da altri apparetti elettronici, poiché altrimenti potrebbero verificarsi delle interferenze reciproche. Orientare la parte superiore dell'emittente verso il bebè o l'oggetto da sorvegliare. Verificare che il bebè o l'oggetto venga visualizzato sul ricevitore.

Visione notturna

L'emittente (videocamera) è dotata di diodi a infrarossi. In tal modo è possibile trasmettere immagini da aree non illuminate. La funzione di visione notturna si attiva automaticamente non appena le condizioni di luce lo richiedano.

A funzione di visione notturna attivata, l'imagine appeare sul ricevitore in bianco e nero.

Regolazione del volume dell'altoparlante

Sull'emittente (videocamera) è possibile regolare il volume di riproduzione della voce nella camera del bebe. Premere ▲ /VOL per augmentare il volume o▼ /VOL per ridurlo.

Uso del ricevitore

! Attenzione: Posizionare il ricevitore a una distanza minima di 1 m da altri apparetti elettronici, poché altrimenti potrebbero verificarsi delle interferenze reciproche. Verificare prima di ciascun utilizzato che emittente (videocamera) e ricevitore funzionino perfettamente.

Accensione/spegnimento del ricevitore

Premere il tasting on/off e mantenerlo premuto per circa 3 s.

La spia di funzionamento lampeggia, finché non viene instaurato il collegamento con l'emittente (videocamera). Dopodiché si illumina permanentemente ed è possible vedere l'immagine sul monitor.

Per spagnere il ricevitore premere il tasto on/off e mantenerlo premuto per circa 3 s.

Simboli sul display

Spia di collegamento: Più barrette appaioni e migliorare è il collegamento.
- Il collegamento con l'emittente (videocamera) è interrotto.
- Il ricevitoreorca l'emittente (videocamera).

64x Visualizzazione del collegamento attuale (x = numero dell'emittente: 1...4).

Ingrandimento attenuato.

Volume impostato su "zero".

Funzione di attivazione dei rumori attivata. Stato di carica della batteria.

Spegnimento del display / commutazione audio/video

É possibile spegnere il display del ricevitore per risparmiare energia. Si continueranno a sentire i rumori alla camera del bebe.

Premere brevemente il tasting on/off.

Per riattivare il display premere di nuovo brevamente il tasting on/off.

Collegamento vocale con la camera del bebè

Premere e mantenere premuto il tasto di conversazione. Si attiva l'altoparlante sull'emittente (video-camera) ed è possible parlare con il proprio bimbo o con un'altra persona nel locale in cui si trovava la videocamera. Mentre il tasto di conversazione è premuto si possono sentire i rumori provenienti alla camera del bebe.

Impostazione del volume

Premere VOL▲ per aumento il volume o VOL▼ per ridurlo. Se il volume è impostato su "zero" viene evidenziato sul display.

Ingrandimento

Premere per attivare la funzione di ingrandimento.

Per spostare il settore premere e mantenere premuto VOL (verso l'alto), VOL (verso il baso), (a sinistra) o (a destra).

Premere di nuovo per disattivare la funzione di ingrandimento.

Regolazione della luminosità del display

Premere il tasting menu.

Selectionare con VOL o VOLV

Con o impostare la luminosità desiderata.

Premere il tasting menu.

Regolazione della sensibilità ai rumori

É possibile regolare la sensibilità del microfono nell'emittente (videocamera). Maggiore è la sensibilità e meglio vengono trasmessi i rumori più lievi.

Premere il tasting menu.

Selectionare con VOLo VOLV.

Con o impostare la sensibilità desiderata (sensibilità massima: ).

Premere il tasting menu.

Da notare che selezionando il livello massimo di sensibilità (5), si disattivera la funzione di attivazione rumori e il display sull'unità genitori rimarra costamente acceso.

L'impostazione di default è il livello 4.

Impostazione dell'attivazione dei rumori

Il ricevitoreiene costamente monitorati i rumori nella camera del bebe. Se la funzione di attivazione rumori è attiva, il display si spegne per risparmiare energia qualora nell'arco di 50 secondi non venga rilevato alcun rumore.

Non appena viene rilevato un rumore, il display si riattiva.

Premere il tasting menu.

Selectionare con VOLa o VOLV.

Con o attivare () o disattivare (×) la funzione di attivazione rumori.

Premere il tasting menu.

Scelta dell'emittente (videocamera)

Qualora siano state collegiate più emittenti (videocamera) al proprio ricevitore, è possibile selezionare la videocamera di volta in volta attiva oppure un avvicendamento automatico.

Premere il tasting menu.

Selectionare con VOLa o VOLV.

Alternare con o la videocamera attiva (1, 2, 3 o 4) oppure attivare l'avicendamento automatico (6). In caso di avvicendamento automatico, le emittenti (videocamere) collegiate appaiano nella sequenza cronologica 1...4.

Premere il tasting menu.

Messa in funzione di un'altra emittente (videocamera)

Il ricevitore offre la possibilità di collegare contemporaneously fino a quattro emittenti (videocamera) e di passare dall'une all'altra o di eseguire un avvicendamento automatico.

La videocamera fornita è gli collegata al ricevitore.

Premere il tasting menu.

Selectionare e^+ con con VOLa o VOLe premere il tasto menu.

Seguire nella procedura successiva la descrizione allegata alla nuova emittente (videocamera).

Appendice

Indicazioni di sicurezza

Leggere attentamente le istruzioni per l'uso e conservarle con cura.

Utilizzo secondo le disposizioni

Ilsystemadi monitoraggio è statoconcepto per la sorvegianza di ambienti.L'emittente (videocamera)trasmette al ricevitore,daesa posizione, suoni e immagini. Qualsiasialtoutilizzo non è conforme alle disposizioni.

L'uso dell'apparecchio non sostituisce la sorveglianza personale, p.es. di un bambino. L'utente non è esonerato alla sua responsabilità personale. Non sono consentite modifiche o trasformazioni arbitra-rie. Non aprire in alcun caso l'apparecchio da se e non eseguire personalmente alcun tentativo di riparazione.

Luogo di installmente e informazioni di sicurezza

Non posizionare mai l'emittente (videocamera) nellettino o nel box di un neonato/bambino.
- Accertarsi che l'emittente (videocamera) e il cavo di rete si trovino sempre fuori alla portata di neonati/bambini, ossia ad almeno un metro di distance.
- Fare in modo che durante il funzionamento tutti i componenti siano ben areati. Non mettere cuscini, asciugamani od oggetti similari sugli appearecchi.
- Gli apparecchi non sono idonei ad essere utilizzati in ambito medico. I segnali di allarme o acustici emessi da apparecchi di monitoraggio della respirazione o cardiaci non possono essere trasmessi.
- Il luogo di installmente influisce in modo determinante sul perfetto funzionamento. Mantenere una distanza di almeno un metro da apparecchi elettronici, come p.es. fornì a microonde o apparecchi HiFi, poiché altrimenti potrebbero verificarsi influssi/interferenze reciproci.
- Evitare esposizioni a fumo, polvere, urti, prodotti chimici, umidità, calore eccessivo o radiazioni solari dirette. Non utilizzato gli apparecchi in aree con pericolò di esplosione.

Alimentatore di rete

Attenzione: Utilizzato soltanto gli alimentatori forniti, poiché alimentatori di altri tipo potrebbero danneggiare il systemi di monitoraggio. Non bloccare l'accesso all'alimentatore con mobili o altri oggetti.

Fare attenzione, durante il funzionamento con alimentatore, che cavo e spina siano in perfette condizioni. I cavi piegati o logorati sono pericolosissimi!

L'alimentatore di rete fornito in dotazione è conforme ai requisiti sul design ecologico definiti dall'Unione Europea (direttiva 2005/32/CE). Cio significha che il consumo energetico di questo alimentatore di rete è considerevolmente inferiore, sia in condizioni di esercizio che in standby, rispetto a modelli di alimentatori di produzione anteriore.

Energiasparend
Econometric
I emerge
A taparmia di
特此通知。
Energy efficient

Accumulatori (battery)

! Attenzione: Non gettare accumulatori o batterie nel fuoco. Utilizzare solo accumulatori o batterie prescritte per gli appearecchi! Prestare attenzione alla corretta polarità!

Apparecchi medicali

! Attenzione: Non utilizzato gli appearecchi in prossimità di dispositivi medicali. Non si può escludere totalmente che si verifichino delle interferenze.

Smaltimento

Procedere allo smaltimento dell'apparecchio esausto segnandolo presso uno dei punti di raccolta istituiti alla propria società di smaltimento rifiuti comunale (ad es. centro di ricicchio materiali). Secondo quanto previsto alla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esausti sono per legge tenuti alla segna di tutti gli apparecchi elettrici ed elettronici presso un centro di raccolta rifiuti differenziate. Il significolo indica che non è assolutamente consentito smaltire l'apparecchio assiste ai normali rifiuti domestici!

Accumulatori e batterie possocono provocare danni alla salute e all'ambiente!

Non aprire, danneggiare, ingerire o dispersere nell'ambiente accumulatori e batterie. Questi possono contentere metalli pesanti nocivi e dannosi per l'ambiente. Per legge sussiste l'obbligo di conseignerare accumulatori e batterie presso i rivenditori di batterie utilizzando gli apposti contentitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo smaltimento è gratis. I symboli indicano che non è assolutamente consentitogettare accumulatori e batterie nei rifiuti domestici, ma che vanno conferiti ai fini dello smaltimento nei rispettivi puniti di raccolta.

Linea diretta di assistenza tecnica

In presenza di problemi con il appearecchio, atteneri alleindicazioni riportate qui di seguito. In caso di problemi tecnici durante il periodo di garanzia, rivolgersi alla notre hot line. Il numero Telefonico è reperibile sul nostro site Webwww.audioline.de

In caso di diritti a garanzia rivolgersi al proprio rivenditore autorizzato. La durata della garanzia ammonta a 2 anni.

Qualora si verificassero dei problemi: domande e risposte

Nessun funzionamento

• Emittente (videocamera) e/o ricevitore non sono accesi.
• Battery pack scarico o difettoso.
• Alimentatori non collegati.

Nessuna ricezione

• Emittente (videocamera) e ricevitore non sono collegati.
• La distanza dell'emittente (videocamera), p.es. dal bebe, è eccessiva. Attenersi alla distanza minima di un metro.
• La distanza fra il ricevitore e l'emittente (videocamera) èccessiva.
• La sensibilità ai rumori è impostata a un livello troppo basso.

Interferenze nella ricezione

• La distanza fra il ricevitore e l'emittente (videocamera) èccessiva.
• Le prestazioni della batteria sono troppo basse.
• Altri appearecchi elettronici interferiscono con il Campo di trasmissione.

Segnale acustico (retroazione)

• Aumentare la distanza fra ricevitore ed emittente (videocamera).
• Ridurre il volume del ricevitore.

Fruscio

• Le prestazioni della batteria sono troppo basse.

Trasmissione dell'immagine, ma non del suono

Il volume è stato impostato a un livello troppo basso.

L'immagine apparé in bianco e nero

• É attiva la funzione di visione notturna.

Il battery pack nel ricevitore non si carica

L'alimentatore non è collegato.

Dichiarazione di conformità

Questo appearecchio soddisfa i requisiti della Direttiva UE:

1999/5/CE Direttiva concennte le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità della direttiva sulla significata è confirmata dal marchio CE applicato sul dispositivo. Per la dichiarazione di conformità completa si prega di voler usfu ruire del servizio Gratis di download dal nostro site Internet www.audioline.de

Consigli per la cura

• Pulire le superfici degli appearecchi con un panno morbido e antipilling.
  Nonutilizzare mai detergenti o solventi.

Dati tecnici

Videocamera (emittente) presa: 6 V CC

sensore: 1 sensore luce notturna

diodi a infrarossi: 4

Monitor (ricevitore) schermo: display LC a colori 2'' / 176 x 220 pixel

presa: 6 V CC

Alimentazione (ricevitore) alimentatore, input: 100-240 VCA, 50 / - 60Hz 150~mA out

put: 6 VCC, 600 mA

oppure battery pack NiMh 3,6 Volt

Prima carica battery pack fino a 16 h

Alimentazione (emittente) alimentatore, input: 100-240 VCA, 50 / - 60Hz 150~mA out

put: 6 VCC, 600 mA

Portata fino a 300 metri in condizioni ottimali. Negli edifici la porta

ta è limitata da pareti, porte, ecc.

Campo di frequenza 2407,5 - 2475 MHz

Temperatura ambiente consentita 0^ - 40^

Garanzia

Gli apparecchi AUDIOLINE sono costrui e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e technologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata di vita. La garanzia non si estende a batterie, accumulatori o battery pack utilizzati all'interno degli apparecchi. Il periodo di garanzia ammonta a 24 mesi a partire alla data di acquisto. Entro il periodo di garanzia si procedera all'eliminazione gratuite di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi.

I danni derivanti da un trattamento o utilizzo non conforme gli usi previsti, da naturale usura, da errato montaggio o errata conservazione, da collegamento o installmente improprii, da forza maggio-ere o altri influssi esterni sono escludi alla garanzia. Ci riserviamo il diritto, in caso di reclami, di riparare o sostituire i peszi difettosi o di rimpiazzare l'apparecchio. I peszi sostituito o gli apparecchi rimpiazzati divengono di notre proprietà. Sono esclusi eventuali diritti al risarcimento dei dati qualora non siano dovuti a dolo o colpa grave del costruttore. Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi escludamente al negozio di rivendita dell'apparecchio AUDIOLINE assieme al relativivo scontrino di acquisto. In base a quanto riportato nelle presenti dispositionsi, tutti i diritti di garanzia dovranno essere rivendicati nei confronti del rivenditore autorizzato. Decorso il termine di due anni alla data di acquisto e consegra dei nostri prodotti non sare più possibile far valere alcun diritto di garanzia.

In caso di problemi tecnici rivolgersi alla nostra Service Hotline. Il numero Telefonico è reperibile sul nostro site Internet www.audioline.de.

AUDIOLINE GmbH

Neuss
