BEDIENUNGSANLEITUNG Watch & Care V90 AUDIOLINE

Geräte in Betriebnehmen 3

Verpackungsinhalt prufen 3
Empfänger in Betriebnehmen 3
Akku einlagen 3
Netzteil anschreiben 4
Laden des Akkupacks 4
Sender (Kamera) in Betriebnehmen 4

Den Sender (Kamera) bedieren 5

Sender (Kamera) ein-/ausschalten 5
Sender (Kamera) ausrichten 5
Nachtsicht 5
Lautstärke des Laufsprechers einstellen 5

Den Empfänger bedieren 6

Empfänger ein-/ausschalten 6
Displaysymbole 6
Ausschalten des Displays / Umschalten Audio/Video 6
Sprechverbindung zum Kinderzimmer 6
Lautstärke einstellen 6
Vergroßerung 6
Displayhelligkeit einstellen 7
Gerauschempfindlichkeit einstellen 7
Gerauschaktivierung einstellen 7
Wahl des Senders (Kamera) 7
Inbetriebnahme eines weiteren Senders (Kamera) 7

Anhang 8

Sicherheitshinweise 8
Bestimmungsgemäß Verwendung 8
Aufstellungsord und Sicherheitsinformationen 8
Netzgerat 8
Akkus 9
Medizinische Geräte 9
Entsorgung 9
Service-Hotline 9
Falls es Probleme gibt: Fragen und Antwerten 9
Konformitätserklung 10
Pflegehinweise 10
Technische Daten 11
Garantie 11

D

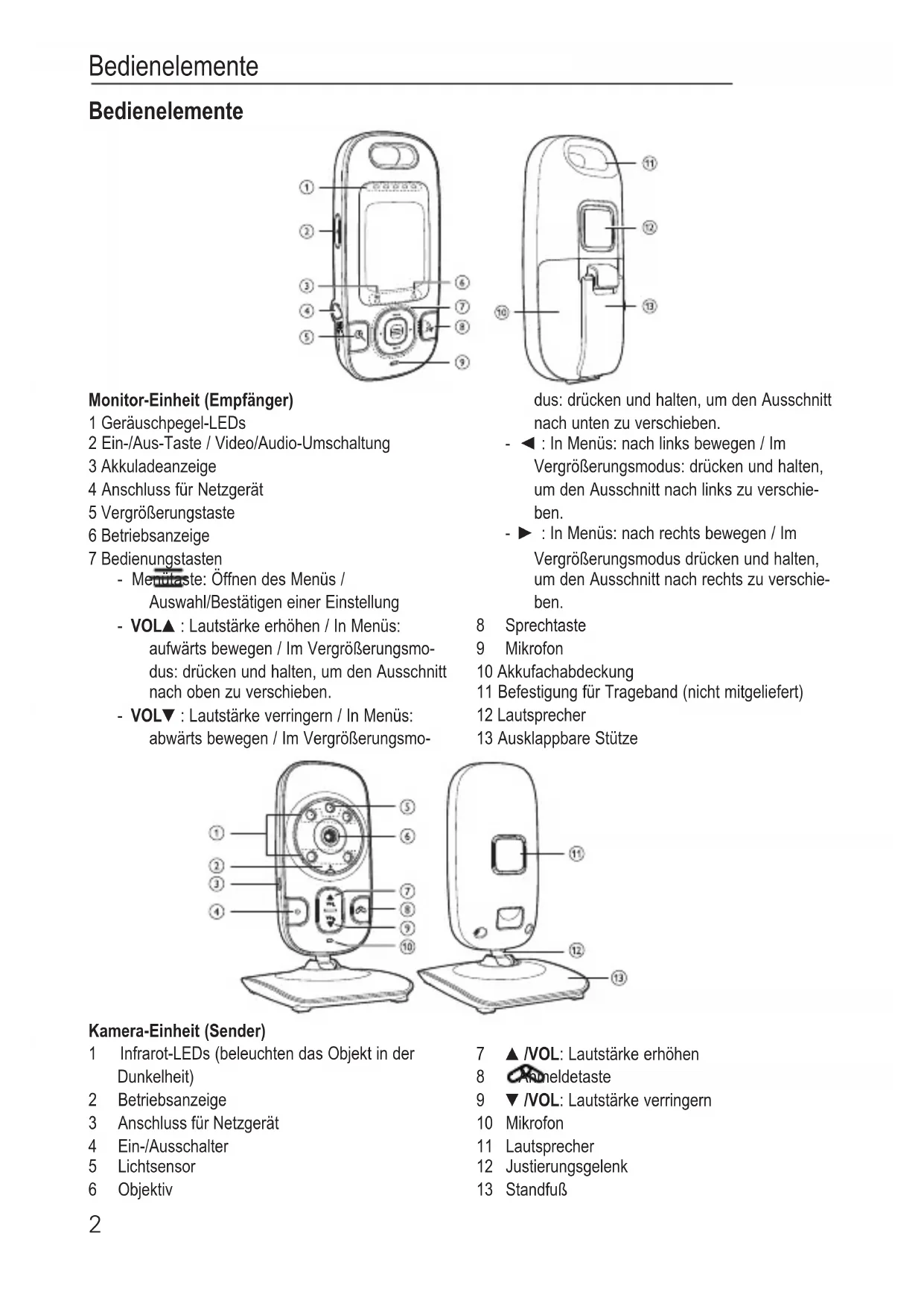

Bedienelemente

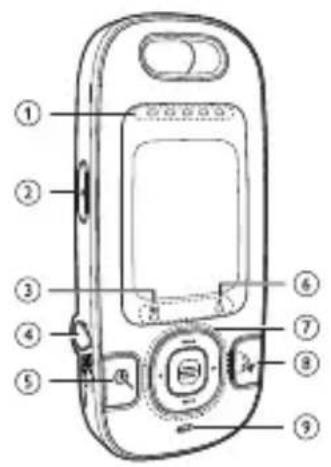

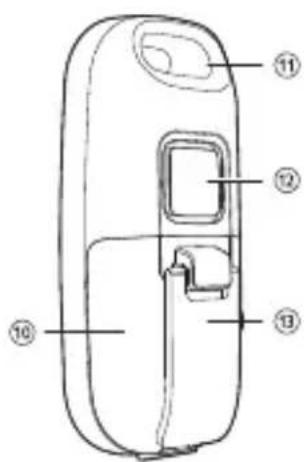

Monitor-Einheit (Empfänger)

1 Geräuschpegel-LEDs
2 Ein/Aus-Taste / Video/Audio-Umschaltung
3 Akkuladeanzeige
4 Anschluss für Netzgerät
5 Vergroßerungstaste
6 Betriebsanzeige
7 Bedienungstasten

• Menutaste: Offnen des Menus / Auschwitz/Bestätigen einer Einstellung
  VOL: Lautstärke erhöhen / In Menus: aufwärts bewegen / Im Vergroßerungsmodus: drücken und halten, um den Ausschnitt nach oben zu verschiben.
• VOL: Lautstärke verringn / In Menus: abwarts bewegen / Im Vergroßerungsmo

dus: drucken und halten, um den Ausschnitt nach unten zu verschiben.

• : In Menüs: nach links bewegen / Im Vergroßerungsmodus: drücken und halten, um den Ausschnitt nach links zu verschiben.
• In Menüs: nach rechts bewegen / Im Vergroßerungsmodus drücken und halten, um den Ausschnitt nach rechts zu verschiben.

8 Sprechtaste
9 Mikrofon
10 Akkufachabdeckung
11 Befestigung für Trageband (nicht mitgeliefert)
12 Laufsprecher
13 Ausklappbare Stütze

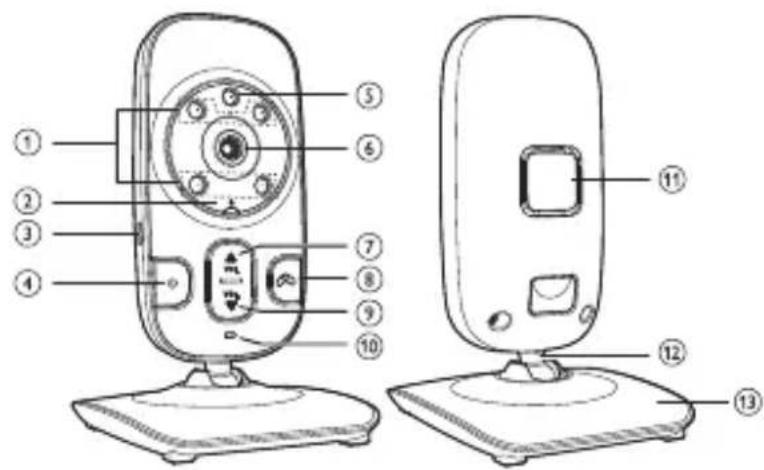

Kamera-Einheit (Sender)

1 Infrarot-LEDs (beleuchten das Objekt in der Dunkelheit)
2 Betriebsanzeige
3 Anschluss fur Netzgerät
4 Ein-/Ausschalter
5 Lichtsensor
6 Objektiv

7 ▲VOL:Lautstärke erhöhen
8 Ameldetaste
9 VOL:Lautstärke verringern
10 Mikrofon
11 Lautsprecher
12 Justierungsgelenk
13 Standfuß

Gerate in Betriebnehmen

Achtung: Lesen Sieitte zuerst die Sicherheitshinweise auf Seite 8, bevor Sie die Gerate in Betrieb behmen.

Verpackungsinhalt prufen

Zum Lieferumfang gehoren:

1 Monitor-Einheit (Empfänger) 1 Kamera-Einheit (Sender)
1 Aufladbarer Akkupack fur den Empfänger 1 Netzteil fur den Sender
1 Netzteil für den Empfänger 1 Bedienungsanleitung

Empfänger in Betriebnehmen

Der Empfänger kann mit dem Netzgerät oder dem Akkupack betrieben werden. Beim Betrieb mit dem Netzgerät wird der eingelegte Akku geladen. Beim Netzbetrieb empfeht es sich, den Akkupack einlegegt zu haben, damit bei einem Netzausfall ein ununterbrochener Betrieb gewährleistet ist.

Akku einlegen

Installieren Sie den Akkupack wie abgebildet. Verwenden Sie nur den mitgelieferten Akkupack oder Akkupacks des gleichen Typs.

1 Entriegeln Sie die Akkufachabdeckung.
2 Legen Sie den Akkupack ein und verbinden Sie den Stecker des Akkus mit der Buchse im Gerat. Die Steckverbindung ist verpolungssicher.

Achten Sie darauf, dass das Anschlusskabel nicht vom Akkufachdeckel eingeklemmt werden kann.

3 Setzen Sie die Akkufachabdeckung wieder auf das Gehäuse.
4 Achten Sie darauf, dass die Entriegelung wieder einschnappt.

Der Akkupack wird direkt im Gerät geladen, wenn das Netzgerät angeschlossen ist.

Während des Ladens leuchtet die Akkuzustandsanzeige. Bei nur noch geringer Akkupackleistung blinking die Akkuzustandsanzeige. Der Akkupack muss dann geladen werden.

Die Akkuzustandsanzeige Goes aus, wenn der Akkupack voll geladen ist.

Da die Betriebszeit mit Akkubetrieb begrenzt ist, sollen den Sie - sofern möglich - den Empfänger mit dem Netzgerät betreiben.

Hinweis: Bei längerem Nichtgebrauch entnahmen Sieitte den Akkupack, um Beschadigungen des Gerates durch ein Auslaufen des Akkupacks zu verhindern.

Netzteil anschließen

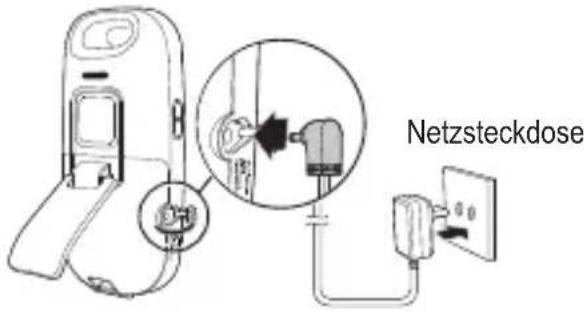

Schlieben Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Laden des Akkupacks

Drücken Sie nach Einlagen des Akkupacks und Anschlieben des Netzgerätes die Ein/Aus-Taste, um den Empfänger einzuschalten. Das Akkusymbol im Display informiert Sie über den Ladezustand.

Kein Akkupack eingelegt oder Akkupack nicht angeschlossen / Betrieb mit Netzteil.

• Legen Sie den Akkupack ein und laden Sieihn für mindestens 30 Minuten.

Akkupack hat nur noch geringe Kapazitat.

• Laden Sie den Akkupack für mindestens 30 Minuten.

Akkupack ist voll geladen.

Hinweise:

• Eine komplette Ladung des Akkupacks pauert ca. 12 Stunden.
  Die Ladezeit verlangert sich, wenn der Empfänger eingeschaltet ist.
  Die Betriebszeit mit Akkupack ist abhängig von den gewählten Einstellungen und dem Alter des Akkupacks.

Sender (Kamera) in Betriebnehmen

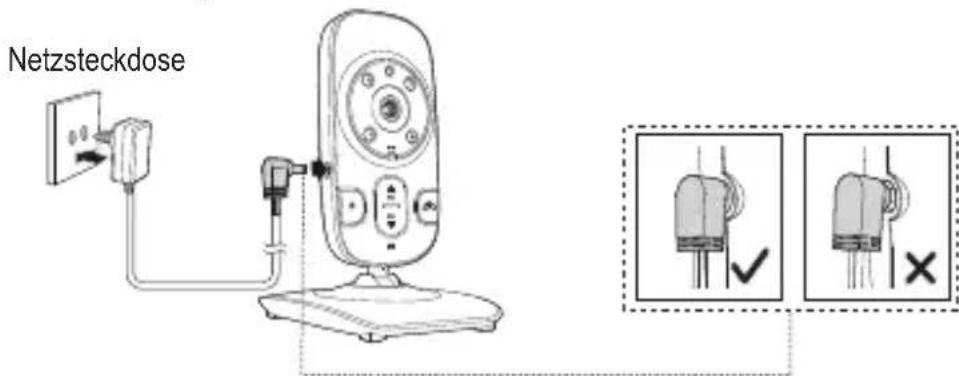

Schließen Sie den Sender (Kamera) wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Den Sender (Kamera) bedienen

Überprüfen Sie vor jedem Einsatz die einwandfrei Funktion von Sender (Kamera) und Empfänger.

Sender (Kamera) ein-/ausschalten

Drücken Sie die Ein/Aus-Taste für eineuge Sekunden.

Die Betriebsanzeige blinkt, bis die Verbindung zum Empfänger hergestellt ist. Dann leuchtet sie konstant.

Zum Ausschalten drücken Sie die Ein/Aus-Taste und halten sie für ca. 3 s gedrückt.

Sender (Kamera) ausrichten

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommt kann. Richten Sie das Oberteil des Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt auf dem Empfänger angezeigt wird.

Nachtsicht

Der Sender (Kamera) ist mit Infrarot-Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachsichtsfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz-weiß.

Lautstärke des Laufsprechers einstellen

Sie können am Sender (Kamera) die Lautstärke für die Sprachwiedergabe im Kinderzimmer einstellen. Drücken Sie ▲ NOL um die Lautstärke zu erhöhen oder▼ NOL um die Lautstärke zu verrin-gern.

Den Empfänger bedienen

Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommt kann. Überprüfen Sie vor jedem Einsatz die einwandfrei Funktion von Sender (Kamera) und Empfänger.

Empfänger ein-/ausschalten

Drücken Sie kurz die Ein/Aus-Taste für eineige Sekunden.

Die Betriebsanzeige blinkt, bis die Verbindung zum Sender (Kamera) hergestellt ist. Dann leuchtet sie konstant und Sie sehen das Bild auf dem Monitor.

Zum Ausschalten drücken Sie die Ein/Aus-Taste und halten sie für ca. 3 s gedrückt.

Displaysymbole

Verbindungsanzeige: Je mehr Balken zu sehen sind, doit better ist die Verbindung. Verbindung zum Sender (Kamera) ist unterbrochen. Empfänger sicht nach dem Sender (Kamera).

Anzeige der aktuellen Verbindung (x = Nummer des Senders: 1...4).

Vergroßerung eingeschaltet.

Lautstärke auf „Null“ eingestellt.

Gerauschaktivierung ist eingeschaltet. Akkuladezustand.

Ausschalten des Displays / Umschalten Audio/Video

Sie konnen das Display des Empfängers ausschalten, um Energie zu sparen. Sie horen weiterhin die Gerausche aus dem Kinderzimmer.

Drucken Sie kurz die Ein-/Aus-Taste.

Zum Wiedereinschalten des Displays drücken Sie erneut kurz die Ein-/Aus-Taste.

Sprechverbindung zum Kinderzimmer

Drücken und halten Sie die Sprechtaste. Der Laufsprecher am Sender (Kamera) wird eingeschaltet und Sie können zu Ihr dem Kind oder einer anderen Person im Zimmer, in der die Kamera steht, sprechen. Wahrend die Sprechtaste gedrückt ist, konnen Sie keine Gerausche aus dem Kinderzimmer horen.

Lautstärke einstellen

Drücken Sie VOL um die Lautstärke zu erhöhen oder VOL um die Lautstärke zu verringn. Ist die Lautstärke auf „Null" eingestellt, wird im Display angezeigt.

Vergroßerung

Drücken Sie um die Vergroßerung einzuschalten. Zum Verschieben des Ausschnittes drucken und halten Sie VOL (nach oben), VOL (nach unten), (nach links) oder (nach rechts).

Drucken Sie Erneut, um die Vergroßerung auszuschalten.

Displayhelligkeit einstellen

Drucken Sie die Menutaste.

Wahlen Sie mit VOL▲ oder VOL▼.

Stellen Sie mit oder die gewünschte Helligkeit ein.

Drucken Sie die Menutaste.

Gerauschempfindlichkeit einstellen

Sie können die Empfindlichkeit des Mikrofons im Sender (Kamera) einstellen. Je höher die Empfindlichkeit,esto leisere Geräusche werden übertragen.

Drucken Sie die Menutaste.

Wahlen Sie mit VOL▲ oder VOL▼

Stellen Sie mit oder die gewünschte Empfindlichkeit ein (hochste Empfindlichkeit: ).

Drucken Sie die Menutaste.

Bitte beachten Sie, dass die Gerauschaktivierung (s. u.) nicht Funktioniert, wenn die hochste

Gerauschempfindlichkeit (5) eingestellt ist. Das Display am Elterngerat ist dann dauerhaft

eingeschaltet. Im Auslieferungszustand ist Stufe 4 eingestellt.

Gerauschaktivierung einstellen

Der Empfänger überwacht dauernd die Gerausche im Kinderzimmer. Ist die Gerauschaktivierung eingeschaltet, wird das Display ausgeschelt um Energie zu sparen, wenn innerhalb einer Zeitspanne von 50 Sekunden kein Gerausch erkannt wird.

Sobald ein Gerausch erkannt wird, wird das Display wieder eingeschaltet.

Drucken Sie die Menutaste.

Wahlen Sie mit VOLA oder VOLV

Schalten Sie mit oder die Gerauschaktivierung ein () oder aus (×) .

Drucken Sie die Menutaste.

Wahl des Senders (Kamera)

Haben Sie mehrere Sender (Kameras) an Ihr Empfänger angemeldet, können Sie die jeweils aktive Kamera oder einen automatischen Wechsel auswahlen.

Drucken Sie die Menutaste.

Wahlen Sie mit VOL▲ oder VOLV.

Wechseln Sie mit oder die aktive Kamera (1, 2, 3 oder 4) oder schalten Sie den automatischen

Wechsel ein (2). Beim automatischen Wechsel werden die angemeldeten Sender (Kameras) in der chronologischen Folge 1...4 dargestellt.

Drucken Sie die Menutaste.

Inbetriebnahme eines weiteren Senders (Kamera)

Der Empfänger betet die Möglichkeit, bis zu vier Sender (Kameras) gleichzeitig anumelden und zwischen diesen umzuschalten bzw. einen automatischen Wechsel auszuführen.

Die mitgelieferte Kamera ist bereits an Ihr Empfänger angemeldet.

Drucken Sie die Menutaste.

Wahlen Sie mit VOL▲ oder VOL▼ ^+ und drücken Sie die Menütaste.

Folgen Sie im weiteren Verlauf der Beschreibung, die dem neuen Sender (Kamera) beiliegt.

Anhang

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.

Bestimmungsgemäß Verwendung

Das Überwachungssystem wurde zur Überwachung von Räumen entwickelt. Der Sender (Kamera) übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung des Geräts ersetzt nicht die personliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner personlichen Haftung entlassen. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsord und Sicherheitsinformationen

• Legen Sie den Sender (Kamera) niemals in das Bett oder in den Laufstall eines Babys/Kindes.
• Vergewissern Sie sich, dass sich der Sender (Kamera) und das Netzkabel immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.
• Sorgen Sie während des Betriebs für ausreichende Belüfung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.
• Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signtöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.
• Der Aufstellungssort hat entscheidenden Einfluss auf den einwandfrei Betrieb. Halten Sie einen Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder Hi-Fi-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommt kann.
• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Geräte nicht in explosionsgeführdaten Bereichen.

Netzgerät

Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzele das Überwachungssystem beschädigen können. Versperren Sie nicht den Zugang zum Steckernetzteil durch Möbel oder andere Gegenstände.

Achten Sie beim Betrieb mit einem Netzteil auf den einwandfrei Zustand der Kabel und Stecker. Abgeknicte oder durchgeschueerte Kabel sind lebensgefährlich!

Das Netzteil erfüllt die Okodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen ALTERer Bauart deutlich niedriger ist.

Energiesparand Economans Energie
A rispamio di energia
Energy efficient

Akkus

Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur die für die Geräte vorgeschriebenen Akkus oder Batterien! Achten Sie auf die richtige Polung!

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Höhe von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigten, verschlucken oder in die Umwelt gelangen setzen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel oder bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die weiterstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen, sondern dass diese über Sammelstellen entsorgt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Service-Hotline

Haben Sie Probleme mit ihrer Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problumen können Sie sich an unsere Service-Hotline wenden.

Die Rufnummer findsie auf unserer Internetseite www.audioline.de

Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre.

Falls es Probleme gibt: Fragen und Antwerten

Keine Funktion

• Sender (Kamera) und/oder Empfänger sind nicht eingeschaltet.
• Akkupack ist leer oder defekt.
• Netzgeräte sind nicht angeschlossen.

Kein Empfang

• Sender (Kamera) und Empfänger sind nicht angemeldet.
• Der Abstand des Senders (Kamera), z. B. zum Baby, ist zu groß. Beachen Sie den Mindestabstand von einem Meter.
• Der Abstand zwischen Empfänger und Sender (Kamera) ist zu groß.
  Die Gerauschempfindlichkeit ist zu niedrig eingestellt.

Empfangsstörungen

• Der Abstand zwischen Empfänger und Sender (Kamera) ist zu groß.
• Akkuleistung ist zu gering.
• Andere elektronische Geräte stären das Übertragungsfeld.

Pfeifton (Rückkopplung)

• Vergroßern Sie die Entfernung zwischen Empfänger und Sender (Kamera).
  Verringern Sie die Lautstärke am Empfänger.

Rauschen

• Akkuleistung ist zu gering.

Bild-aberkeine Tonübertragung

Die Lautstärke ist zu gering eingestellt.

Bild wird schwarz-weiß dargestellt

Die Nachsichtsfunktion ist aktiv.

Der Akkupack im Empfänger wird nicht geladen

• Das Netzgerät ist nicht angeschlossen.

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätig.

Für die komplette Konformitätserklung nutzen Sieitte den kostenloen Download von unserer Website www.audioline.de

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten

Kamera (Sender) Buchse: 6 V DC

Sensor: 1 Nachtlichtsensor

IR-Diode: 4

Monitor (Empfänger) Bildschirm: 2" LC-Farbdisplay / 176 x 220 Pixel

Buchse: 6 V DC

Stromversorgung (Empfänger) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA,

Output: 6 VDC, 600 mA

oder NiMh-Akkupack 3,6 Volt

Erstmalige Ladezeit Akkupack bis zu 16 h

Stromversorgung (Sender) Netzteil, Input: 100-240 VAC, 50-60Hz, 150 mA

Output: 6 VDC, 600 mA

Reichweite Bis zu 300 Metern unter optimalen Bedingungen. In

Gebäuden wird die Reichweite durch Wände, Turen usw. verringgert.

Frequenzbereich 2407,5 - 2475 MHz

Zulässige Umgebungstemperatur 0^ bis 40^

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer.

Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zusückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäß Anschluss oder Installation sowie durch höhere Gewalt oder sonstige außere Einflüsse entstehen, fallen nicht unter die Garantie-leistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrscheinigkeit des Herstellers beruhen.

Sollehr Gerat dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage Ihrer Kaufquittung ausschlieblich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerat gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschlieblich gegenüber ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

Bei technischen Problemen konnen Sie sich an unsere Service-Hotline wenden.

Die Rufnummer findsie auf unserer Internetseitewww.audioline.de.

Internet: www.audioline.de

E-Mail: [e-mail]

Version 1.0 - 31.03.2015
