MANUALE UTENTE Watch & Care NFS100 AUDIOLINE

1 Indicazioni generali .....56

Principi di misurazione .....56

Funzioni speciali .56

Istruzioni 57

Nota relativa alla misurazione della temperatura sulla fronte ....58

Campi di temperatura .....59

2 Comandi ....61

3 Uso del modello NFS-100 .....62

Cambio modalità (°C / °F) .....66

Sostituzione batterie ....66

Sostituzione sonda 66

Pulizia e conservazione 67

4 Allegato ....68

Indicazioni di errore 68

Specifiche del prodotto .....69

Smaltimento 70

Garanzia 71

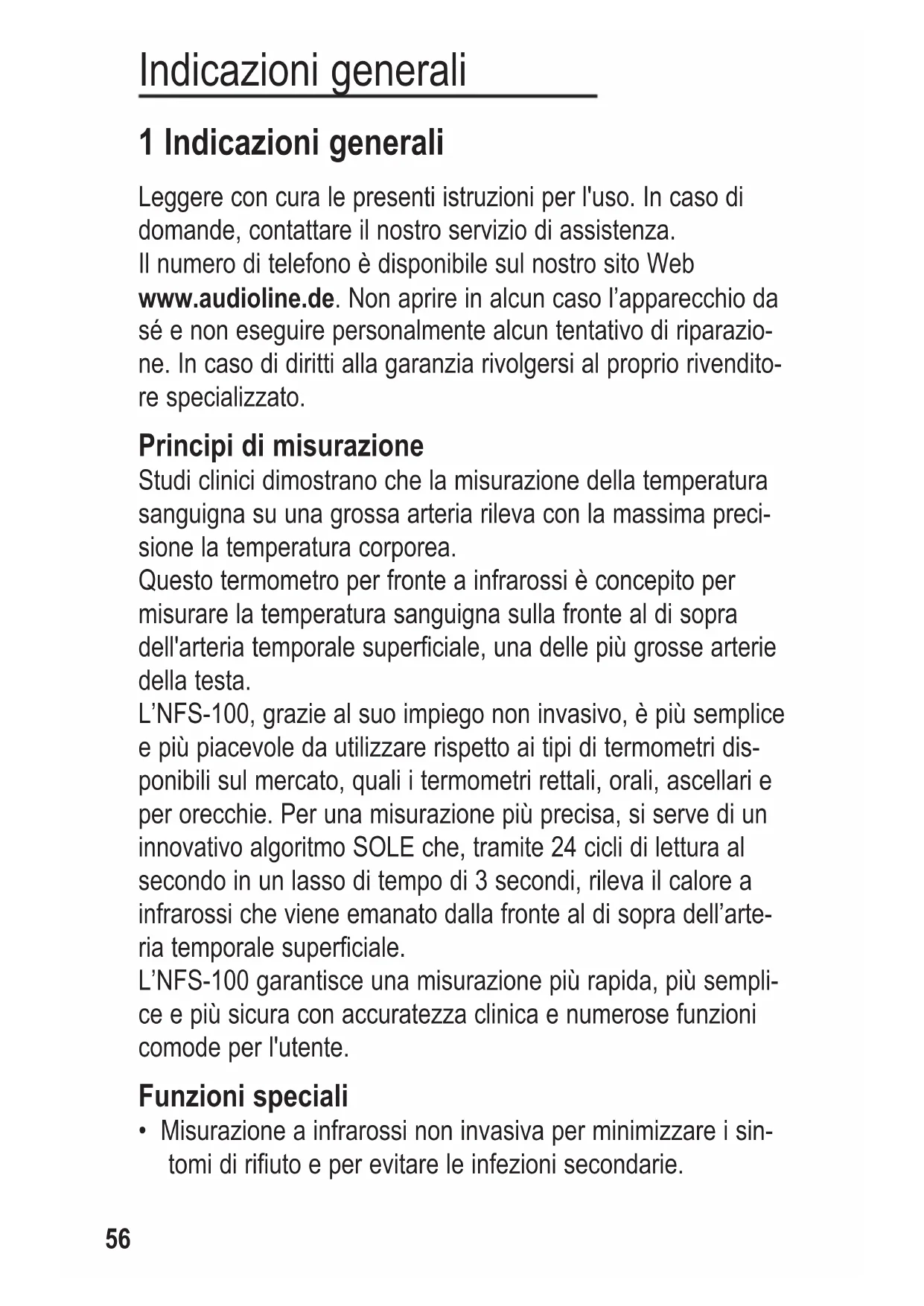

1 Indicazioni generali

Leggere con cura le presenti istruzioni per l'uso. In caso di domande, contattare il nostro servizio di assistenza.

Il numero di telefono è disponibile sul nostro sito Web

www.audioline.de. Non aprire in alcun caso l'apparecchio da sé e non eseguire personalmente alcun tentativo di riparazione. In caso di diritti alla garanzia rivolgersi al proprio rivendito-re specializzato.

Principi di misurazione

Studi clinici dimostrano che la misurazione della temperatura sanguigna su una grossa arteria rileva con la massima precisione la temperatura corporea.

Questo termometro per fronte a infrarossi è concepito per misurare la temperatura sanguigna sulla fronte al di sopra dell'arteria temporale superficiale, una delle più grosse arterie della testa.

L'NFS-100, grazie al suo impiego non invasivo, è più semplice e più piacevole da utilizzare rispetto ai tipi di termometri disponibili sul mercato, quali i termometri rettali, orali, ascellari e per orecchie. Per una misurazione più precisa, si serve di un innovativo algoritmo SOLE che, tramite 24 cicli di lettura al secondo in un lasso di tempo di 3 secondi, rileva il calore a infrarossi che viene emanato dalla fronte al di sopra dell'arteria temporale superficiale.

L'NFS-100 garantisce una misurazione più rapida, più semplice e più sicura con accuratezza clinica e numerose funzioni comode per l'utente.

Funzioni speciali

- Misurazione a infrarossi non invasiva per minimizzare i sintomi di rifiuto e per evitare le infezioni secondarie.

• Senza sonda a punta
• Intervallo di misurazione da 20 °C a 42,2 °C
• Precisione ± 0,2 °C garantita
• Tempo di misurazione tre secondi (24 cicli di lettura al secondo), tempo di ripetizione misurazione 0,1 secondo
• Memorizza gli ultimi 8 valori di misura
• Modalità risparmio energetico dopo 1 minuto senza utilizzo
• Custodia protettiva per una conservazione sicura
• Modello ergonomico e sottile per un piacevole utilizzo

Istruzioni

• Leggere attentamente tutto il manuale prima di utilizzare il prodotto per la prima volta.
• Utilizzare il prodotto solo allo scopo previsto illustrato nel presente manuale.
• Una misurazione eseguita con questo prodotto non rappresenta un esame medico.
• Consultare un medico se si riscontrano delle anomalie.
• Non eseguire misurazioni della temperatura su cicatrici o ferite aperte.
• Attenersi alle indicazioni di sicurezza se si utilizza il prodotto su un bambino o su un lattante.
• Utilizzare il prodotto a una temperatura ambiente compresa fra 16 e 40 °C.
• Non esporre il prodotto a temperature inferiori a -20 °C o superiori a 50 °C o ad ambienti con una percentuale di umidità superiore al 95 % (≥ 95 % RH).
• Non far cadere il prodotto e non eseguire delle misurazioni in prossimità di oggetti/aree caldi quali focolari, cucine o acqua bollente.
• Prima che venga stabilita la temperatura, misurare la temperatura ambiente o quella di un oggetto a caso (modalità

generale), verificare che la temperatura dell'utente rientri nel campo della normale temperatura corporea (35,8 - 38 °C).

• Attenersi alle istruzioni di pulizia descritte nel presente manuale.
  • Non utilizzare il prodotto se non funziona correttamente.
• Per la sostituzione della batteria e per la pulizia attenersi alle istruzioni riportate nel presente manuale.
• Qualora non si utilizzi regolarmente il prodotto, togliere la batteria per evitare fuoriuscite di liquido chimico. Non lasciare mai che il liquido fuoriuscente, in caso di batteria non stagna, entri in contatto con la pelle nuda e togliere la batteria con cautela.
• Smaltire le batterie usate in modo regolare.
• Controllare regolarmente il prodotto.

Nota relativa alla misurazione della temperatura sulla fronte

Per comprendere come utilizzare correttamente questo termometro, leggere attentamente il presente manuale. È importante capire le istruzioni di misurazione al fine di ottenere una misurazione precisa.

- Misurare solo un lato della fronte esposto all'aria. Tutto quello che copre quest'area, come i capelli, fa aumentare la temperatura misurata.

- Portare l'NFS-100 direttamente sulla fronte, non giù attraverso il viso, perché ciò potrebbe comportare a una misurazione più bassa /vedi procedura di misurazione).

- Se vi è presenza di sudore sulla fronte, rilevare la temperatura dietro al lobo auricolare. Prima di tutto, spostare tutti i capelli di lato per lasciare libera l'area e attendere circa 30 secondi prima di eseguire la misurazione (vedi proced. misurazione).

• Può essere difficile rilevare la temperatura di un bambino piccolo, poiché di solito sono coperti da copertine o abiti. Spostare lateralmente l'abito o la copertina che coprono l'area della nuca per circa 30 secondi e ripetere la misurazione. Se si ritiene che la temperatura dietro al lobo auricolare sia troppo bassa o qualora non vi sia formazione di sudore, confrontare almeno una volta il valore rilevato con la misurazione della temperatura frontale.
• Il sudore provoca un ulteriore raffreddamento della pelle che porta a un rilevamento basso erroneo della temperatura. Per tale motivo non si consiglia di rilevare la temperatura dopo aver asciugato la fronte.
• Attendere almeno 30 secondi prima di misurare ancora nella stessa area, onde evitare un eccessivo raffreddamento della pelle.

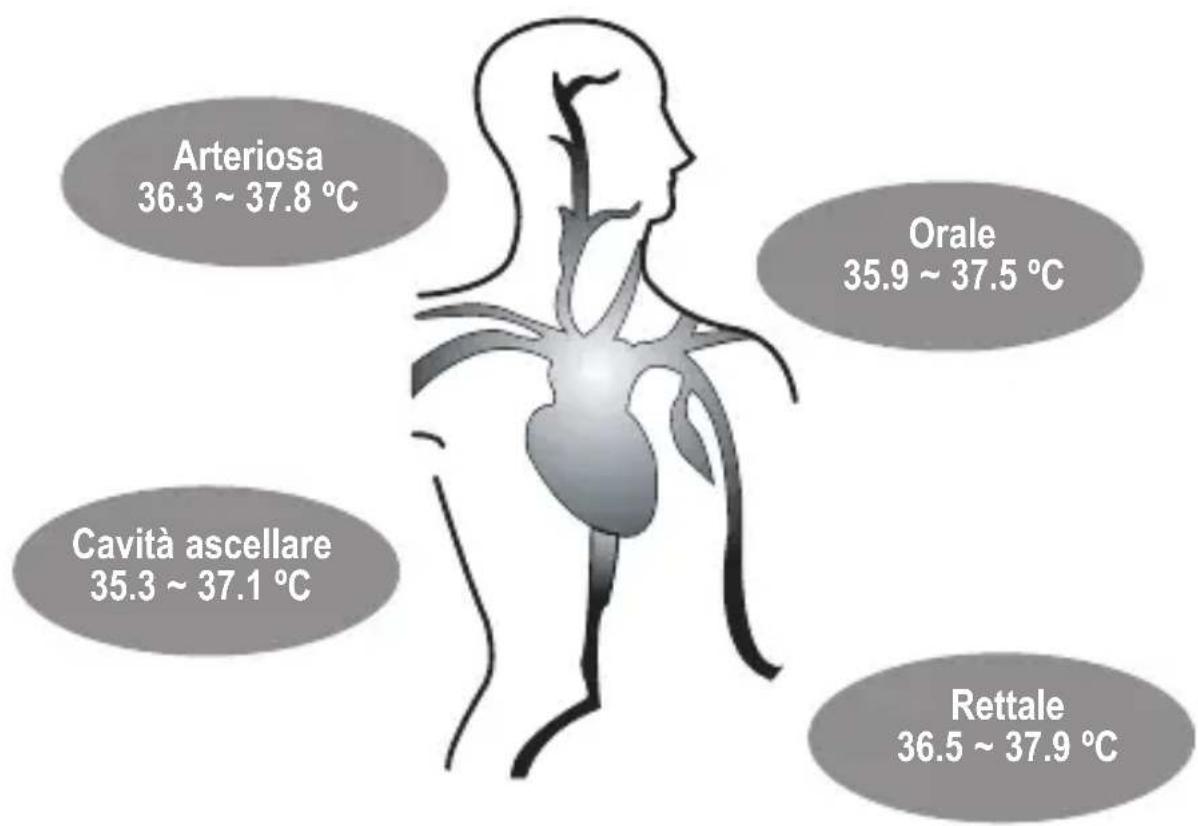

Campi di temperatura

Per temperatura corporea si intende la temperatura interna del corpo. La temperatura normale anche in persone sane varia leggermente entro un piccolo intervallo. La temperatura misurata la sera su una persona è normalmente superiore di 0,5 °C rispetto a quella misurata al mattino presto. Può essere influenzata anche dall'ambiente, dall'ora e dall'attività. Consultare la seguente illustrazione per rilevare i normali intervalli di temperatura corporea.

Indicazioni generali

Intervallo normale di temperatura nelle varie parti del corpo

Cavità ascellare 34.7 \~ 37.3 °C

Bocca 35.5 \~ 37.5 °C

Retto 36.6 \~ 38.0 °C

Orecchio 35.8 \~ 38.0 °C

Temperatura normale in caso di età differenti

0 \~ 2 anni 36.4 \~ 38.0 °C

3 \~ 10 anni 36.1 \~ 37.8 °C

11 \~ 65 anni 35.9 \~ 37.6 °C

Oltre 65 anni 35.8 \~ 37.5 °C

• Siccome l'intervallo normale di temperatura varia da persona a persona, si consiglia di calcolare prima la temperatura corporea sana di una persona.
• La misurazione frontale è di norma superiore di 1 °C rispetto alla misurazione all'orecchio.

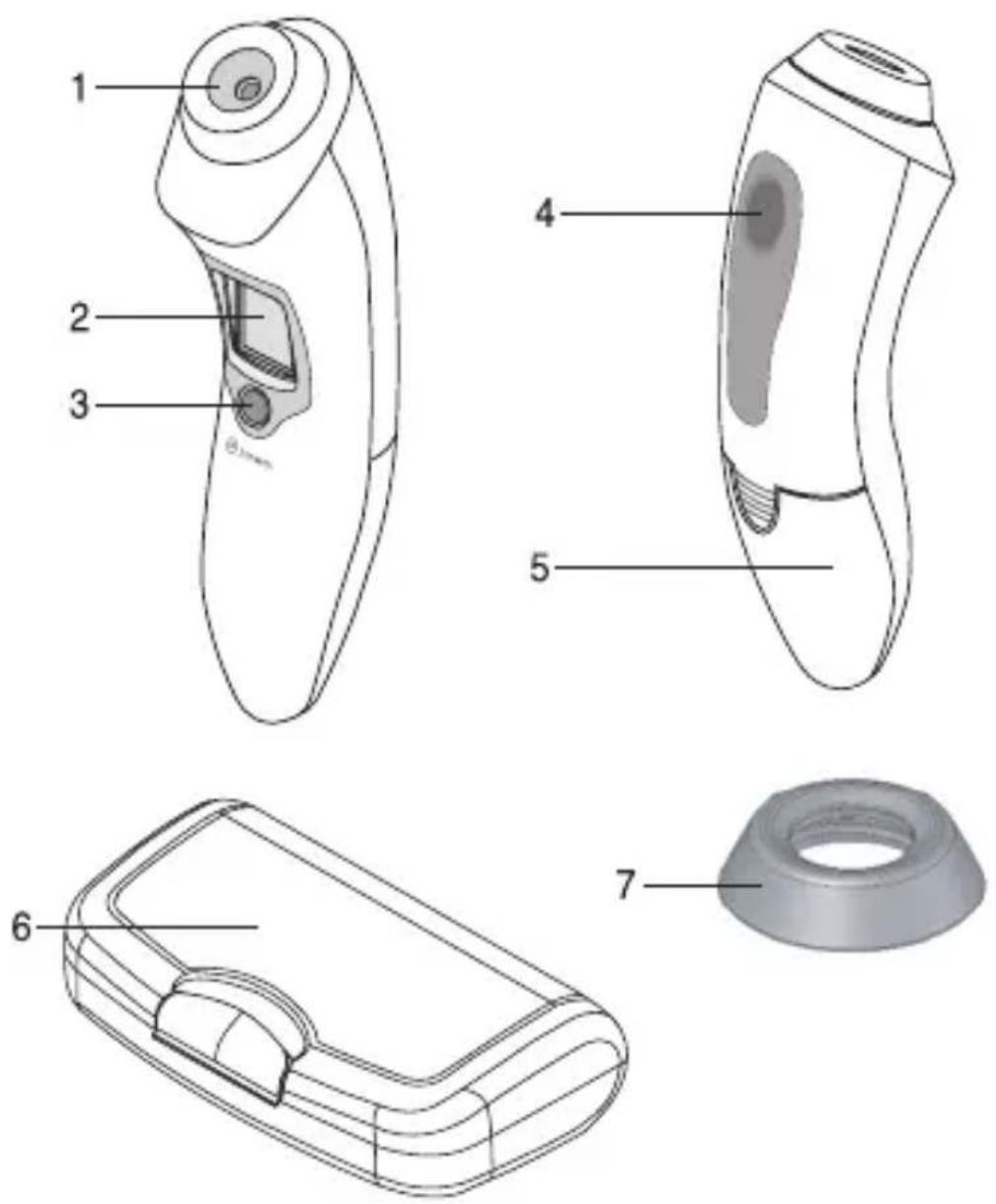

2 Comandi

1 Sonda
2 Display LCD
3 Tasto on/off/tasto memoria
4 Tasto di misurazione
5 Coperchio batteria
6 Custodia
7 Sonda di riserva

IT

3 Uso del modello NFS-100

1. Premere il tasto ⊙/mem come indicato.

2. All'avvio compariranno tutti i simboli sul display LCD.

3. Non appena pronto all'uso appare sul display il simbolo (____.) e il termometro può essere utilizzato.

4. Tenere l'NFS-100 con cura, come indicato. Qualora si avvii una misurazione, premere una volta il tasto di misurazione e posizionare la sonda con decisione e in modo che sia piatta sulla pelle.

5. Muovere la sonda lentamente dal centro della fronte fino all'attaccatura dei capelli mantenendo lo strumento piatto e a contatto con la pelle. Palpare la fronte lenta-mente per 3 secondi come se la si volesse asciugare. La misurazione dovrebbe iniziare dal centro della fronte con la sonda parallela alle sopracciglia e arrivare fino all'area della tempia, ma senza scendere sul lato del viso. Sonda e fronte dovrebbero formare un angolo retto fra loro.

36.8 °C

1. Tre volte al secondo si sente un bip, due volte un 'bi' e un "bip" una volta terminata la misurazione. L'intera misurazione dura 3 secondi.
2. Rilevare la temperatura dal display.
3. Una volta comparso sul display il segna- le di stand-by ( _._) si può eseguire una nuova misurazione.
4. L'apparecchio si spegne automaticamente dopo un minuto senza utilizzo.

Avvertenza

- Se vi è presenza di sudore sulla fronte, rilevare la temperatura dietro al lobo auricolare. Ignorare in tal caso il punto 5. Tutti gli altri punti continuano a essere validi.

• Spazzolare di lato tutti i capelli che coprono l'orecchio e attendere 30 secondi per una misurazione più precisa. Posizionare con cura l'NFS-100 sulla nuca direttamente dietro al lobo auricolare e muoverlo in direzione delle frecce come indicato per circa 1 - 2 cm sopra la pelle e per 3 secondi.
• Il prodotto deve essere mosso, finché non si sente il "bip" che segnala il termine della misurazione. Dopodiché l'apparecchio può essere tolto dalla pelle.
• Normalmente, l'arteria che si trova dietro al lobo auricolare non dà risultati di misurazione sufficientemente precisi. Tuttavia, la misurazione della temperatura dietro al lobo auricolare può dare risultati più precisi in caso di temperatura cutanea ridotta a causa di sudorazione.

IT

Avvertenza

Molte persone non hanno febbre anche se malate. Nei seguenti casi, consultare un medico prima di utilizzare il prodotto.

• Lattanti di meno di 30 giorni.
- Soggetti trattati con steroidi, antibiotici o antipiretici.
- Soggetti con sistema immunitario danneggiato.

Attenzione

• Se un bambino si muove durante la misurazione della temperatura, i risultati che ne derivano possono essere inesatti, poiché la sonda può perdere il contatto con la pelle. Tranquillizzare il bambino e rieseguire la misurazione.
• In caso di misurazione frontale, muovere lentamente il prodotto per 3 secondi dal punto di partenza al punto di arrivo.
• Attendere 30 secondi prima di eseguire una seconda misurazione. Una differenza di temperatura fra sonda e pelle può portare a dei risultati imprecisi.
• Come per altri termometri, possono verificarsi degli errori di misurazione in un range da ± 0,1 a ± 0,2 °C.
• La misurazione deve avvenire con soggetto tranquillo e a temperatura ambiente normale.
• Tener conto del fatto che misurazioni effettuate dopo un allenamento, un bagno o dopo che il soggetto si sia bagna-to sotto la pioggia possono risultare imprecise.
• Togliere ogni sostanza e make-up dalla fronte per una misurazione precisa.
• La temperatura fra la parte destra e quella sinistra della fronte può differire. Eseguire le misurazioni di temperatura sullo stesso lato.
• Le misurazioni possono essere inesatte se sul display

appare il simbolo di batteria scarica (⊕. Sostituire la batteria ed eseguire nuovamente la misurazione.

- Se si misura la temperatura di liquidi come acqua o latte, tenere la sonda il più vicino possibile alla superficie del liquido (non immergerla nel liquido).

Funzione memoria

L'NFS-100 memorizza complessivamente 8 valori di misurazione. Gli ultimi dati misurati vengono automaticamente salvati. Per visualizzare i valori di temperatura memorizzati:

Premere su Ⓐ/mem appare la memoria 1

Un'ulteriore pressione su ⚙/mem mostra la memoria 2

Premendo su Ⓐ/mem per la terza volta appare la memoria 3

MEM -- - °C

I dati non memorizzati non possono essere visualizzati.

CLR

Una pressione di 5 secondi su ⊙/mem cancella la memoria.

Cambio modalità (°C / °F)

Premere e mantenere premuto il tasto ⚙/mem e premere contestualmente il tasto di misurazione per 2 secondi.

Sostituzione batterie

Questo prodotto dispone alla consegna di una batteria al litio. Se sul display LCD appare il simbolo di batteria scarica (); sostituire la batteria come di seguito indicato:

Premere sulla chiusura con un oggetto appunti- to e aprire il coperchio in direzione della freccia.

Inserire la nuova batteria in modo che il segno “+” sia visibile. Chiudere il coperchio del vano batterie.

Riciclare la batteria usata per evitare danni ambientali.

Sostituzione sonda

Nella confezione originale è presente una sonda di ricambio. Qualora la sonda sia sporca o la superficie della stessa sia danneggiata occorre sostituirla. Ruotare la sonda in senso antiorario tenendo il prodotto in una mano. Successivamente, sarà possibile smontare la sonda con facilità.

Rivolgersi al distributore o al rappresentante più vicino per acquistare altre sonde.

Pulizia e conservazione

- Il sensore che si trova sulla punta della sonda è estremamente sensibile. Per ottenere delle misurazioni precise, mantenerlo sempre pulito e proteggerlo da eventuali danneggiamenti.

- Tenere il sensore rivolto verso il basso in modo da impedire che dei liquidi possa-no gocciolargli sopra. Pulire accurata-mente il sensore con un bastoncino d'ovatta precedentemente intinto in alcol. Dopo la pulizia lasciar asciugare il sen- sore per almeno un'ora prima di eseguire delle misurazioni.

• La parte esterna del prodotto e la sonda devono essere pulite con un panno morbido inumidito con alcol o acqua.
  • Non esercitare una pressione eccessiva sulla sonda.
  • Non immergere il prodotto in acqua o in altri liquidi.
• Proteggere il prodotto dall'irradiazione solare diretta, da polvere e sostanze insudicianti.
• Conservare il prodotto a una temperatura ambiente normale. L'intervallo atmosferico d'esercizio per questo termometro è compreso fra 18 °C e 40 °C.
• Qualora il prodotto venga esposto a temperature ambiente anomale, utilizzarlo dopo averlo lasciato per 30 minuti a una normale temperatura ambiente.

4 Allegato

Indicazioni di errore

	M: La temperatura ambiente è inferiore a 10 °C o superiore a 40 °C.R: Conservare il prodotto per 30 minuti in un luogo in cui la temperatura sia compresa fra 18 °C e 40 °C.
	M: L'oggetto misurato ha una temperatura superiore a 42,2 °C.R: Controllare l'oggetto misurato prima della misurazione (gli oggetti molto caldi non possono essere misurati).
	M: L'oggetto misurato ha una temperatura inferiore a 20 °C.R: Controllare l'oggetto misurato prima della misurazione (gli oggetti molto freddi non possono essere misurati).
	M: Errore di sistemaR1: Spegnere il prodotto per un minuto e poi riaccenderlo.R2: Togliere e sostituire la batteria e riaccendere il prodotto.R3: Rivolgersi al più vicino rivenditore autorizzato.
	M: Viene segnalato che la batteria deve essere sostituita.R: Sostituire la batteria.
	M: Viene segnalato lo spegnimento per batteria scarica.R: Sostituire la batteria.
Misurazioni imprecise	M: Dopo il bagno o il rientro a casa.R: Concedersi del tempo per rilassarsi.M: I valori di misurazione differiscono fra loro.R: La sonda e la fronte devono formare un angolo retto fra loro.
3 brevi segnali acustici “bi”	M: Simbolo di batteria scarica, errore di sistema o funzione difettosa.R: Togliere la batteria e sostituirla, poi accendere.

Specifiche del prodotto

Procedura di misurazione Misurazione a infrarossi

Tempo di misurazione 3 secondi per la fronte

Intervallo di temperatura 20 \~ 42,2 °C

Deviazione ±0,2 °C (20 \~ 42,2 °C)

Tipo di display LCD (display a cristalli liquidi)

Capacità di memoria 8 valori di misurazione

Modalità risparmio spegnimento automatico dopo

energetico 1 minuto senza utilizzo

Batteria = 3V / CR2032 x 1 EA

(per circa 6.000 misurazioni)

Dimensioni 33 mm (L) x 42 mm (S) x 143 mm (A)

Peso 60 g senza batteria

Condizioni d'esercizio 16 \~ 40 °C, Umidità dell'aria: inferiore al 95%, pressione atmosferica (hPa) 700 \~ 1060

Condizioni di trasporto -20 \~ 50 °C, Umidità: inferiore al 95%, e di conservazione Pressione atmosferica (hPa) 700 \~ 1060

Questo prodotto è conforme alle disposizioni della Direttiva 93/42/CEE sui dispositivi medici.

Produttore: HuBDIC CO., LTD B-301, Taekwang-industrial Building, 191-1, Anyang 7-dong, Manan-gu, Anyang-si, Gyeonggi-do, Corea (zip 430-815)

Autore: Rappresentante: Inter KOTRA GmbH Kurfürstenplatz 34, D-60486 Francoforte sul Meno, Germania

Smaltimento

Procedere allo smaltimento dell'apparecchio esausto consegnandolo presso uno dei punti di raccolta istituiti dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esausti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di raccolta rifiuti differenziata. Il simbolo indica che non è assolutamente consentito smaltire l'apparecchio assieme ai normali rifiuti domestici!

Accumulatori e batterie possono provocare danni alla salute e all'ambiente!

Non aprire, danneggiare, ingerire o disperdere nell'ambiente accumulatori e batterie. Questi possono contenere metalli pesanti nocivi e dannosi per l'ambiente. Per legge sussiste l'obbligo di consegna-re accumulatori e batterie presso i rivenditori di bat-terie utilizzando gli appositi contenitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo smaltimento è gratuito. I simboli indicano che non è assolutamente consentito gettare accumulatori e bat-terie nei rifiuti domestici, ma che vanno conferiti ai fini dello smaltimento nei rispettivi punti di raccolta.

Garanzia

Gli apparecchi AUDIOLINE sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e tecnologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata di vita. La garanzia non si estende a batterie, accumulatori o battery pack utilizzati all'interno degli apparecchi. Il periodo di garanzia ammonta a 24 mesi a partire dalla data di acquisto. Entro il periodo di garanzia si procederà all'eliminazione gratuita di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi.

I danni derivanti da un trattamento o utilizzo non conforme agli usi previsti, da naturale usura, da errato montaggio o errata conservazione, da collegamento o installazione impropri, da forza maggiore o altri influssi esterni sono esclusi dalla garanzia. Ci riserviamo il diritto, in caso di reclami, di riparare

Allegato

o sostituire i pezzi difettosi o di rimpiazzare l'apparecchio. I pezzi sostituiti o gli apparecchi rimpiazzati divengono di nostra proprietà. Sono esclusi eventuali diritti al risarcimento dei danni qualora non siano dovuti a dolo o colpa grave del costruttore. Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell'apparecchio AUDIOLINE assieme al relativo scontrino di acquisto. In base a quanto riportato nelle presenti disposizioni, tutti i diritti di garanzia dovranno essere rivendicati nei confronti del rivenditore autorizzato. Decorso il termine di due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile far valere alcun diritto di garanzia.

In caso di problemi tecnici rivolgersi alla nostra Service Hotline. Il numero telefonico è reperibile sul nostro sito Internet www.audioline.de.

AUDIOLINE GmbH

Neuss
