Wireless Phone Jack - Teléfono AUDIOLINE - Manual de uso y guía de instrucciones gratis

Marca	AUDIOLINE
Modelo	Wireless Phone Jack
Tipo de producto	Extensión telefónica inalámbrica
Categoría	Teléfono
Contenido de la caja	1 base, 1 extensión, 1 cable telefónico, 1 manual
Alimentación	Toma de corriente eléctrica (adaptador de corriente integrado)
Alcance máximo	Aproximadamente 50 metros en interiores
Número máximo de extensiones	4 extensiones por base
Funciones principales	Extensión inalámbrica para línea telefónica, módem, fax, decodificador satélite/cable
Indicadores luminosos	Luces verde, amarilla, roja según estado y modo
Ajuste de modo	Interruptor S (voz) y C (datos)
Dimensiones (aprox.)	Base y extensión: 10 x 8 x 4 cm (estimación)
Peso (aprox.)	Aproximadamente 150 g por unidad (estimación)
Normas y certificaciones	CE, directiva 1999/5/CE
Seguridad y advertencias	Uso interior únicamente, no usar en zona explosiva, desconexión mediante enchufe
Mantenimiento y limpieza	No especificado en el manual; limpiar con un paño suave y seco
Piezas de repuesto y reparabilidad	No especificado; contactar al vendedor o fabricante
Información general	Fabricado por RTX Products A/S, sitio web www.wireless-phonejack.com

Preguntas frecuentes - Wireless Phone Jack AUDIOLINE

¿Cómo instalar la base Wireless Phone Jack?

Conecte el cable telefónico suministrado entre la base y la toma mural. Si ya había un teléfono conectado, desconéctelo y conéctelo a la base. Luego, enchufe la base a una toma de corriente. La luz verde debería encenderse.

¿Cómo instalar una extensión?

Conecte el teléfono, módem, fax o decodificador a la extensión. Ajuste el interruptor en S (voz) para un teléfono o en C (datos) para un módem/fax. Enchufe la extensión a una toma de corriente. La luz verde o amarilla se enciende después de unos segundos.

¿Cómo agregar una extensión adicional?

Asegúrese de que el sistema esté encendido. Desconecte todos los cables de la base. Enchufe la nueva extensión cerca de la base en una toma. Conecte temporalmente la base y la extensión con un cable telefónico hasta que la luz pase de rojo a verde/amarillo. Desconecte el cable, luego vuelva a conectar todo normalmente.

¿Qué significa la luz verde fija en la base?

La luz verde fija indica que la base está encendida y lista para usar, pero que ninguna extensión está activa.

¿Qué significa la luz verde parpadeante en la extensión (modo C)?

La luz verde parpadeante en la extensión significa que la extensión está configurada en modo Computer (C) y que está siendo utilizada (por ejemplo, un módem está en comunicación).

¿Por qué no hay tono en mi teléfono conectado a la extensión?

Verifique que la base y la extensión estén encendidas, que los cables estén correctamente conectados, que la extensión esté registrada en la base y que esté dentro del alcance (máx. 50 m). Asegúrese de que el interruptor esté en S para un teléfono.

Mi módem/decodificador no funciona a través de la extensión, ¿qué hacer?

Verifique que el interruptor de la extensión esté en C (Computer) y no en S (Speech). Asegúrese también de que la luz sea verde (fija o parpadeante) y que la extensión esté correctamente registrada.

¿Cómo saber el número de extensiones registradas en mi base?

El manual no proporciona un método directo para verificar el número exacto. Puede apagar la base y volver a encenderla; si una luz roja parpadea rápidamente en una extensión al intentar registrar, es que ya se ha alcanzado el máximo de 4 extensiones.

¿Puedo usar Wireless Phone Jack en exteriores?

No, el dispositivo está diseñado para uso en interiores únicamente. No lo exponga a la humedad, la lluvia o temperaturas extremas.

¿Qué hacer si una extensión parpadea en rojo antes del procedimiento de registro?

Si la extensión parpadea en rojo, es posible que ya esté registrada en otra base. Para restablecerla, corte y vuelva a encender la corriente cinco veces seguidas hasta que la luz permanezca roja fija. Luego, realice el registro normal.

MANUAL DE USUARIO Wireless Phone Jack AUDIOLINE

via cavo) 2B) 2A) Commutatore

2A) Speech (telefono)

2)

Instalación "plug and play" en

un minuto

RTX TECHNOLOGY

ESTIMADO CLIENTE

Le agradecemos la compra de nuestro Wireless Phone Jack y/o una unidad de extensión adicional. Esperamos que sean de su agrado.

Wireless Phone Jack es una extensión inalámbrica y sin cables de la toma telefónica o adaptador VoIP para un teléfono ordinario, módem, fax o receptor de satélite/cable con módem integrado.

Lea detenidamente este pequeño manual y siga las instrucciones de uso y la información facilitada.

Visite nuestra página web, en la que podrá encontrar información adicional: www.wireless-phonejack.com

El símbolo CE certifica que Wireless Phone Jack cumple con las normas de la UE. Por la presente, declaramos que el Wireless Phone Jack y la unidad de extensión adicionales cumplen los requisitos esenciales y otras disposiciones generales de la Directiva 1999/5/CE.

CE

Copyright ©. Todos los derechos reservados. Queda prohibida cualquier forma de copia o de reproducción del producto o de su manual de usuario.

Este producto ha sido fabricado por RTX Products A/S.

DESEMBALAJE

Retire cuidadosamente las unidades del embalaje. Si observa algún daño, NO intente utilizar el Wireless Phone Jack. Póngase en contacto con su distribuidor o empresa de transporte inmediatamente.

CONTENIDO DE LA CAJA:

1) Una base
2) Una unidad de extensión
3) Un cable de teléfono
4) Este manual de usuario

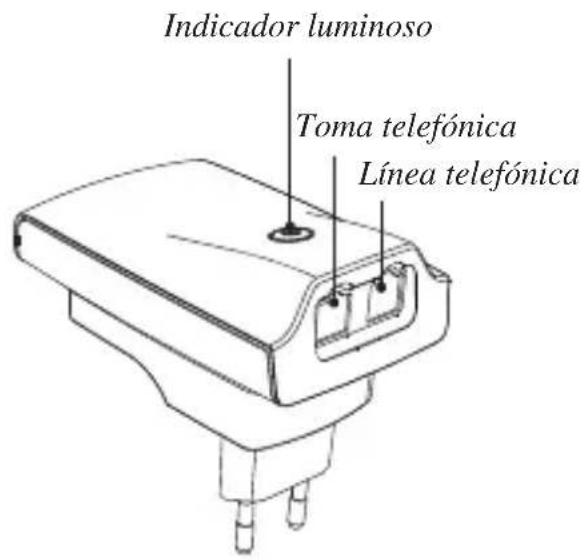

Indicador luminoso Toma telefónica Línea telefónica

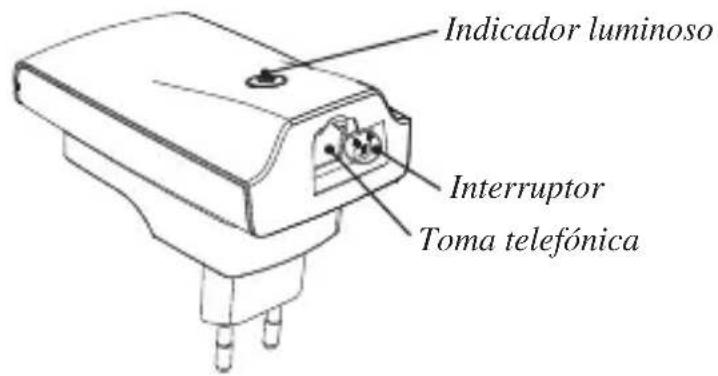

Indicador luminoso Interruptor Toma telefónica

NOTA: Lea detenidamente las instrucciones y sigalas.

INSTALACIÓN DE LA BASE

1) Conecte el cable telefónico incluido a la base y conecte el otro extremo de cable a la toma telefónica de la pared.*
2) Si tiene un teléfono conectado en esa toma de pared, desenchúfelo y conéctelo a la base (retire el adaptador de enchufe antes de la conexión a la base).
3) Conecte la base a una toma eléctrica y enciéndala. Se iluminará en verde el indicador de la parte superior de la base.

La base ya está instalada.

Toma telefonica de pared 1) 3) Toma electrica de pared

2) Telefono, modem, fax

*NOTA: Funciona también como extensión para un Adaptador de terminal VoIP

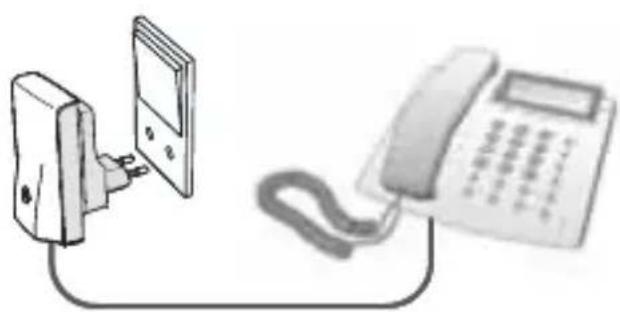

INSTALACIÓN DE LA UNIDAD DE EXTENSIÓN

La unidad de extensión se puede conectar a un teléfono normal, un módem, fax o receptor de satélite/cable.

1) Enchufe el cable telefónico desde su teléfono, módem, fax o receptor de satélite/cable a la unidad de extensión.

Enchufe de alimentacion electrica

1)

Teléfono, módem, fax o receptor de satélite/cable

2) 2A: Conexión del teléfono. Ponga el interruptor en la posición "S" para Hablar (voz). 2B: Conexión del módem, fax o receptor de satélite/cable. Ponga el interruptor en la posición "C" para ordenador (módem, fax o receptor de satélite/cable).
3) Conecte la unidad de extensión a una toma eléctrica y enciéndela. Después de unos segundos, el indicador de la parte superior de la unidad de extensión se iluminará en verde (si el interruptor está en C) o amarillo (si el interruptor está en S).

La unidad de extensión ya está instalada y su Wireless Phone Jack listo para su utilización.

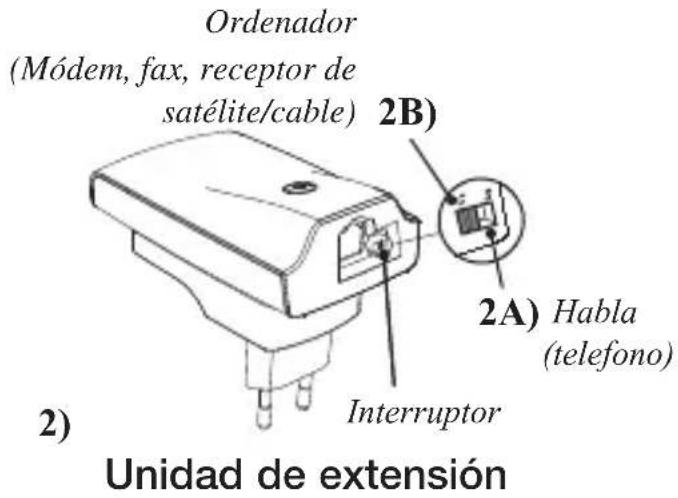

Ordenador (Módem, fax, receptor de satélite/cable) 2B) 2A) Habla (telefono) Interruptor 2) Unidad de extensión

INSTALACIÓN DE UNIDADES DE EXTENSIÓN ADICIONALES

1) Asegúrese de que el sistema Wireless Phone Jack (base y unidad de extensión) existente está encendido.
2) Desenchufe cualquier cable conectado a la base (la conexión se realizará más adelante).
3) Enchufe la unidad de extensión adicional a una toma de pared cercana a la base y enciéndala. Se iluminará un indicador rojo en la unidad de extensión.
4) Conecte un extremo del cable de línea telefónica suministrado en la base y el otro extremo en la unidad de extensión adicional. Un indicador se iluminará en rojo antes de cambiar a verde (si el interruptor se pone en C = (computer) ordenador para módem, fax o receptor) o amarillo (si el interruptor se pone en S = (speech) voz para el teléfono). Puede realizarse en un minuto.
5) Cuando la luz cambie en la unidad de extensión, desenchufe el cable telefónico entre la base y la unidad de extensión.

6) Vuelva a enchufar los cables que se han desenchufado previamente.

Vaya a la página 4 Instalación de la unidad de extensión para completar el proceso de instalación.

BASE
La luz muestra Esto significa Solución sugerida
Luz verde permanente La base está listaNo se está utilizando ninguna unidad de extensión		NingunaFuncionamiento normal
Parpadeo en verde Una o más unidades de extensión están en uso.		NingunaFuncionamiento normal
Sin luz Sin alimentación eléctrica a la base		Compruebe que la base está conectada correctamente a una toma eléctrica y que está encendida
Parpadeo en verde rápido La base está abierta para registros de microteléfonos DECT		El modo de registro de microteléfonos dect está abierto después de apagar dos veces. Para terminar el modo de registro, registre un microteléfono dect o apague la base y vuelva a encenderla.

UNIDAD DE EXTENSIÓN
La luz muestra Esto significa Solución sugerida
Luz verde permanente La unidad de extensión en posición ordenador/Datos (“C”) está registrada y dentro de la distancia de alcance de la base y lista para su uso		NingunaFuncionamiento normal
Amarillo permanente La unidad de extensión en posición Speech/voz (“S”) está registrada y dentro de la distancia de alcance de la base y lista para su uso		NingunaFuncionamiento normal
Parpadeo en verde Unidad de extensión en uso (Modo C)		NingunaFuncionamiento normal
Parpadeo en amarillo Unidad de extensión en uso (Modo S)		NingunaFuncionamiento normal
Sin luz La unidad de extensión no recibe alimentación eléctrica	Compruebe que la unidad de extensión está conectada correctamente a una toma eléctrica y que está encendida
Rojo permanente La unidad de extensión está lista para registrarse con una base	Consulte Instalación de unidades de extensión adicionales
Parpadeo en rojo a amarillo o parpadeo en rojo a verde	La unidad de extensión está registrada pero no está bloqueada con una base	Compruebe que la base esté encendida. En caso afirmativo, la unidad de extensión puede estar fuera de la distancia de alcance de la base.Cambie de ubicación la unidad de extensión o la base para que estén más cercanas
Parpadeo rápido en rojo durante 5 segundos seguido por rojo permanente (tras un intento de registrar una unidad de extensión)	Ya se han registrado cuatro unidades de extensión en la base (el máximo posible) y no se puede añadir esta quinta extensión	Instale una base adicional y registre la quinta unidad de extensión en la nueva base

SOLUCIÓN DE PROBLEMAS

Problema Causa posible	Solución
No hay tono de marcado – La	La base no está encendida– Los cables no se han conectado correctamente– La unidad de extensión puede que no esté registrada con la base– La unidad de extensión está fuera de alcance	– Compruebe todos los cables y conexiones de alimentación eléctrica.En caso de duda, consulte el manual de usuario. Compruebe que el interruptor de la unidad de extensión está en S o C– Cambie de ubicación la unidad de extensión de modo que pueda recibir la señal de la base (máx 50m)
Mi módem/receptor/fax no funciona	El interruptor de la unidad de extensión no se ha ajustado en la funcionalidad de módem	Asegúrese de que el interruptor de la unidad de extensión está en la posición C
Se oye un breve sonido “sibilante” en el teléfono conectado a la unidad de extensión cuando se descuelga por primera vez	El interruptor de la unidad de extensión no se ha ajustado correctamente	Asegúrese de que el interruptor de la unidad de extensión está en la posición S
La unidad de extensión adicional está parpadeando antes de iniciar el procedimiento de registro	La unidad de extensión adicional ya está registrada con otra toma telefónica	Apague 5 veces seguidas hasta que la unidad permanezca iluminada en rojo. Posteriormente, continúe la instalación de la unidad adicional

Il flaLa luz de advertencia con un símbolo de una flecha dentro de un triángulo equilátero tiene como objetivo advertir al usuario de la presencia de "voltaje peligroso" sin aislar dentro del producto, pudiendo tener la magnitud suficiente como para suponer un riesgo de descarga eléctrica para las personas.

"Precaución" El enchufe de corriente se utiliza como dispositivo de desconexión, por lo tanto debe estar en un sitio de fácil acceso durante su utilización. Para desconectar el electrodoméstico de la toma de corriente, debe sacar completamente el enchufe de la toma de pared.

La toma de pared debe estar cerca del equipo y en una zona de fácil acceso.

Aviso:

• No utilice este equipo cerca de materiales volátiles o explosivos.
• Este equipo no funcionará si se produce un corte del suministro eléctrico.
• Sólo para uso en interiores.

El símbolo del contenedor de basura tachado que puede encontrar en diferentes productos significa que la Directiva Europea 2002/96/CE es de aplicación e indica que este producto no debe eliminarse con los residuos domésticos normales.

Para evitar posibles perjuicios al entorno y a la salud humana, separe este producto de los residuos domésticos y asegúrese de que se recicla en un modo respetuoso con el medio ambiente.

Si desea más detalles sobre las posibilidades de recogida, póngase en contacto con las autoridades locales o con el comercio en el que haya adquirido este producto.

WIRELESS

PHONE Jack ^TM
