Märke	AUDIOLINE
Modell	Wireless Phone Jack
Produkttyp	Trådlös telefonförlängning
Kategori	Telefon
Förpackningens innehåll	1 basenhet, 1 förlängning, 1 telefonkabel, 1 manual
Strömförsörjning	Vägguttag (inbyggd nätadapter)
Maximal räckvidd	Cirka 50 meter inomhus
Maximalt antal förlängningar	4 förlängningar per basenhet
Huvudfunktioner	Trådlös förlängning för telefonlinje, modem, fax, satellit-/kabelbox
Lysdiodindikatorer	Gröna, gula, röda lampor beroende på status och läge
Lägesinställning	Omkopplare S (röst) och C (data)
Mått (cirka)	Basenhet och förlängning: 10 x 8 x 4 cm (uppskattning)
Vikt (cirka)	Cirka 150 g per enhet (uppskattning)
Standarder och certifieringar	CE, direktiv 1999/5/EG
Säkerhet och varningar	Endast inomhusbruk, använd inte i explosionsfarlig miljö, koppla bort genom att dra ur kontakten
Underhåll och rengöring	Ej specificerat i manualen; rengör med en mjuk, torr trasa
Reservdelar och reparerbarhet	Ej specificerat; kontakta återförsäljaren eller tillverkaren
Allmän information	Tillverkat av RTX Products A/S, webbplats www.wireless-phonejack.com

Vanliga frågor - Wireless Phone Jack AUDIOLINE

Hur installerar jag basenheten Wireless Phone Jack?

Anslut den medföljande telefonkabeln mellan basenheten och vägguttaget. Om en telefon redan var ansluten, koppla bort den och anslut den till basenheten. Anslut sedan basenheten till ett vägguttag. Den gröna lampan ska tändas.

Hur installerar jag en förlängning?

Anslut telefonen, modemet, faxen eller dekoderboxen till förlängningen. Ställ omkopplaren på S (röst) för en telefon eller på C (data) för ett modem/fax. Anslut förlängningen till ett vägguttag. Den gröna eller gula lampan tänds efter några sekunder.

Hur lägger jag till ytterligare en förlängning?

Se till att systemet är påslaget. Koppla bort alla kablar från basenheten. Anslut den nya förlängningen i närheten av basenheten till ett uttag. Anslut tillfälligt basenheten och förlängningen med en telefonkabel tills lampan växlar från röd till grön/gul. Koppla bort kabeln och anslut allt normalt igen.

Vad betyder den fasta gröna lampan på basenheten?

Den fasta gröna lampan indikerar att basenheten är påslagen och redo att användas, men ingen förlängning är aktiv.

Vad betyder den blinkande gröna lampan på förlängningen (läge C)?

Den blinkande gröna lampan på förlängningen betyder att förlängningen är inställd på läge Computer (C) och används (t.ex. ett modem är i kommunikation).

Varför finns det ingen kopplingston på min telefon ansluten till förlängningen?

Kontrollera att basenheten och förlängningen är påslagna, att kablarna är korrekt anslutna, att förlängningen är registrerad på basenheten och att den är inom räckvidd (max 50 m). Se till att omkopplaren står på S för en telefon.

Mitt modem/box fungerar inte via förlängningen, vad ska jag göra?

Kontrollera att förlängningens omkopplare är inställd på C (Computer) och inte på S (Speech). Se också till att lampan är grön (fast eller blinkande) och att förlängningen är korrekt registrerad.

Hur får jag reda på antalet förlängningar som är registrerade på min basenhet?

Manualen ger ingen direkt metod för att kontrollera exakt antal. Du kan stänga av basenheten och slå på den igen; om en röd lampa blinkar snabbt på en förlängning vid registreringsförsök har max 4 förlängningar redan uppnåtts.

Kan jag använda Wireless Phone Jack utomhus?

Nej, enheten är avsedd för endast inomhusbruk. Utsätt den inte för fukt, regn eller extrema temperaturer.

Vad gör jag om en förlängning blinkar rött före registreringsproceduren?

Om förlängningen blinkar rött kan den redan vara registrerad på en annan basenhet. För att återställa den, stäng av och sätt på strömmen fem gånger i rad tills lampan förblir fast röd. Fortsätt sedan med normal registrering.

BRUKSANVISNING Wireless Phone Jack AUDIOLINE

Tack för att du har köpt vår Wireless Phone Jack och/eller en extra anknytningsenhet. Vi hoppas att du får stor glädje av den.

Wireless Phone Jack är en trådlös anknytning till telefonjacket eller VoIP-adaptern för vanlig telefon, modem, fax eller digitalbox för satellit-/kabel-tv med inbyggt modem.

Läs igenom de följande sidorna noga och följ den information och de anvisningar för användning som bifogats telefonen.

Om du behöver närmare information kan du gå in på vår webbplats: www.wireless-phonejack.com

CE-symbolen anger att Wireless Phone Jack överensstämmer med kraven i gällande EU-direktiv. Härmed försäkrar vi att Wireless Phone Jack och/eller extra anknytningsenheter är tillverkade i överensstämmelse med gällande krav och andra relevanta bestämmelser i rådets direktiv 1999/5/EG.

CE

Copyright ©. Med ensamrätt. Kopiering eller reproduktion av produkten eller tillhörande användarhandbok är inte tillåten.

Denna produkt tillverkas av RTX Products A/S.

UPPACKNING

Packa försiktigt upp de olika delarna. Om det finns synliga skador på Wireless Phone Jack ska du INTE försöka använda den. Kontakta genast återförsäljaren eller speditören.

FÖRPACKNINGENS INNEHÅLL:

1) En basenhet

2) En anknytningsenhet

3) En telefonledning

4) Denna användarhandbok

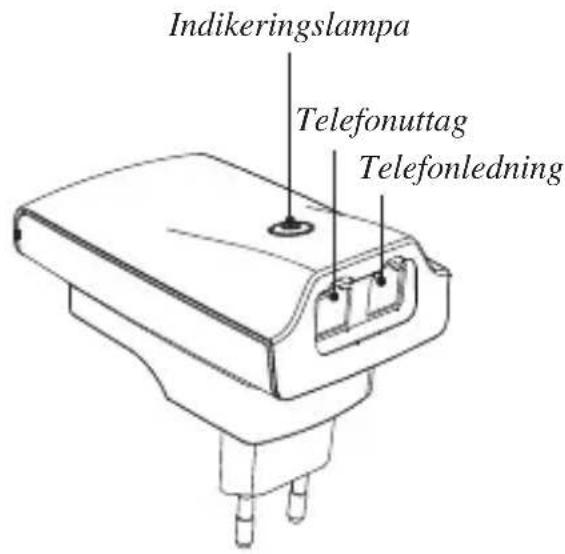

Indikeringslampa Telefonuttag Telefonledning

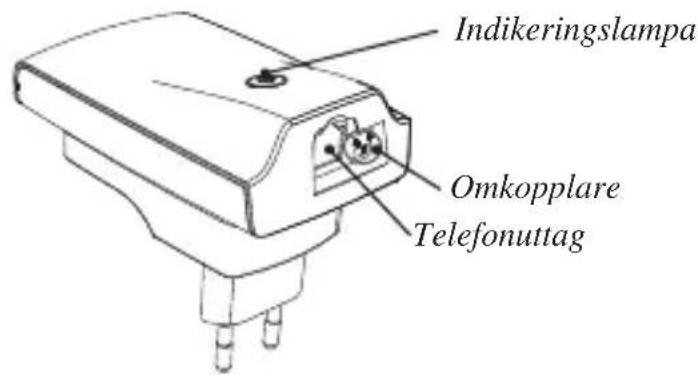

Indikeringslampa Omkopplare Telefonuttag

OBS: Läs igenom och följ anvisningarna noga.

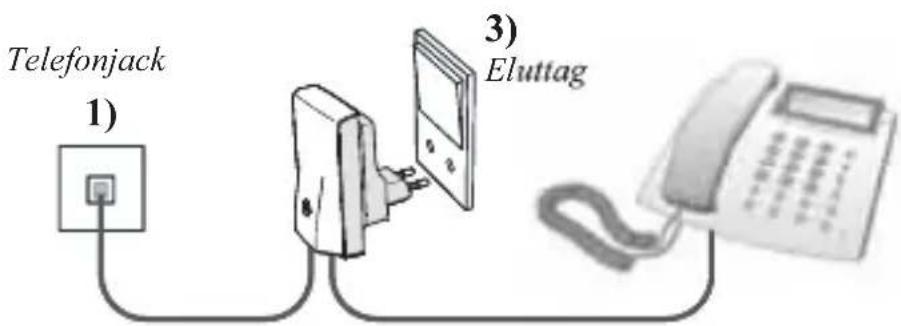

INSTALLATION AV BASENHET

1) Anslut den medföljande telefonledningen till basenheten och sätt den andra änden i telefonjacket. *
2) Om du har en telefon ansluten till telefonjacket ska du först dra ur kontakten och ansluta den i basenheten i stället (ta bort adaptern innan du ansluter den till basenheten).
3) Anslut basenheten till ett eluttag och slå på strömmen. Lampan högst upp på basenheten ska lysa med grönt sken.

Nu har du installerat basenheten.

Telefonjack 1) 3) Eluttag

2) Telefon, modem, fax

* OBS: Kan även användas som trådlös anknytning till VoIP-adapter.

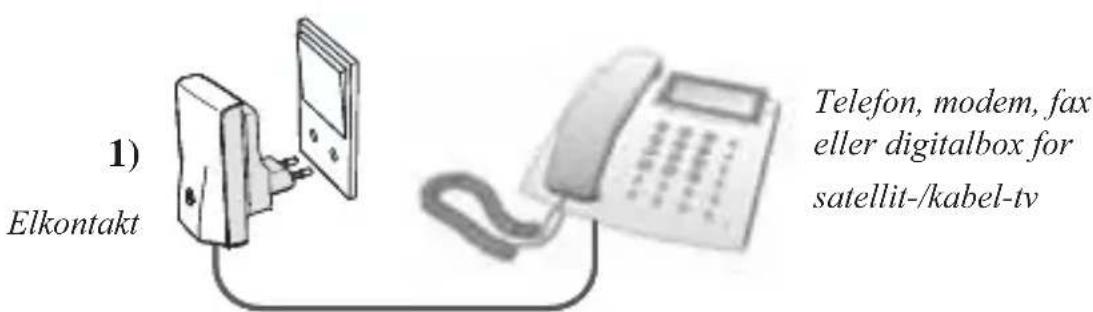

INSTALLATION AV ANKNYTNINGSENHET

Anknytningsenheten kan anslutas till antingen en vanlig telefon, ett modem, en fax eller en digitalbox för satellit-/kabel-tv.

1) Sätt telefonledningen från telefonen, modemet, faxen eller digitalboxen för satellit-/kabel-tv i anknytningsenheten.

1) Elkontakt Telefon, modem, fax eller digitalbox for satellit-/kabel-tv

Blinkande sken som växlar mellan rött och gult eller mellan rött och grönt	Anknytningsenheten har registrerats, men inte kopplats till basenheten.	Kontrollera att strömmen till basenheten är påslagen. Om den är det kan felet bero på att anknytningsenheten befinner sig utanför basenhetens räckvidd. Flytta antingen anknytningsenheten eller basenheten närmare den andra enheten.
Snabbt blinkande rött sken i fem sekunder följt av fast rött sken (inträffar efter ett försök att registrera en anknytningsenhet)	Det har redan registrerats fyra anknytningsenheter till basenheten (högsta antal) – det går inte att registrera denna femte anknytningsenhet.	Installera ytterligare en basenhet och registrera den femte anknytningsenheten till den nya basenheten.

FELSÖKNING

Problem Möjlig orsak Åtgård
Ingen kopplingston – Strömmen till basenheten är inte påslagen.- Ledningarna har inte satts i korrekt.- Basenheten har inte registrerat anknytningsenheten.- Anknytningsenheten är utan- för räckvidden.	– Kontrollera alla ström- och lednings- anslutningar. Se användarhand- boken om du är osäker. Kontrollera att anknytningsenhetens omkop- plare står korrekt, antingen på S eller C.– Flytta anknytningsenheten så att den hamnar inom basenhetens räckvidd (max. 50 m).
Modem/digitalbox/fax fungerar inte	Anknytningsenhetens omkopplare står inte i modem-läget.	Kontrollera att anknytningsenhetens omkopplare står i läge C.
Ett kortvarigt "väsande" ljud hörs i anknytningsenhetens telefon när den lyfts.	Anknytningsenhetens omkopplare står inte i korrekt läge.	Kontrollera att anknytningsenhetens omkopplare står i läge S.
Den extra anknytningsenheten blinkar innan den startar registreringen.	Den extra anknytningsenheten är redan registrerad till ett annat telefonjack.	Slå på och av strömmen fem gånger i rad tills lampan lyser med fast rött sken. Fortsätt sedan installationen av den extra anknytningsenheten.

Varning:

• Använd inte apparaten på platser där det kan finnas flyktiga eller explosiva ämnen.
• Apparaten fungerar inte vid strömavbrott.
• Endast för inomhusbruk.

2) 2A: Anslutning av telefon Sätt omkopplaren i läget "S" för Speech (röst). 2B: Anslutning av modem, fax eller digitalbox för satellit-/kabel-tv Sätt omkopplaren i läget "C" för Computer (modem, fax eller digitalbox för satellit-/kabel-tv).

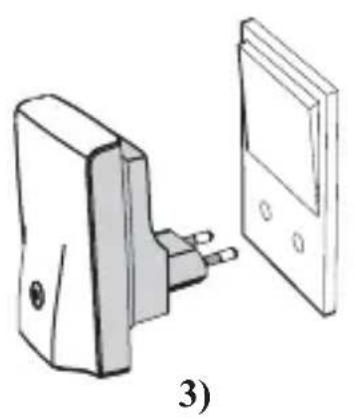

3) Sätt anknytningsenheten i ett eluttag och slå på strömmen. Efter en kort stund börjar lampan högst upp på anknytningsenheten lysa med grönt (om omkopplaren står på C) eller gult sken (om omkopplaren står på S).

Nu är anknytningsenheten installerad och du kan använda din Wireless Phone Jack.

Computer (modem, fax, digitalbox för satellit-/kabel-tv) 2B) 2A) Speech (telefon) Omkopplare 2) Anknytningsenhet

1) Kontrollera att strömmen är påslagen till det befintliga Wireless Phone Jacksystemet (bas- och anknytningsenhet).
2) Lossa alla ledningar från basenheten (de kommer att sättas i igen senare).
3) Sätt den extra anknytningsenheten i ett eluttag i närheten av basenheten och slå på strömmen. En indikeringslampa på anknytningsenheten börjar lysa med rött sken.
4) Sätt den ena änden av den medföljande telefonledningen i basenheten och den andra änden i den extra anknytningsenheten. En lampa börjar först lysa med rött sken som sedan växlar till antingen grönt (om omkopplaren står på C = Computer för modem, fax eller digitalbox) eller gult (om omkopplaren står på S = Speech för telefon). Det kan ta upp till en minut.
5) När det röda skenet har växlat till grönt eller gult på anknytningsenheten ska du ta ur telefonledningen mellan basenheten och anknytningsenheten.
6) Sätt tillbaka ledningarna som du har lossat. Gå till sidan 4 Installation av anknytningsenhet för att avsluta installationen.

DRIFTLÄGEN

BASENHET
Lampa Beskrivning Lämplig åtgärd
Fast grönt sken Basenheten är redo.Inga anknytningsenheter används.		IngenNormal drift
Blinkande grönt sken En eller flera anknytningsenheter används.		IngenNormal drift
Lyser inte Ingen ström till	basenheten.	Kontrollera att basenheten har satts i ordentligt i ett eluttag och att strömmen är påslagen.
Snabbt blinkande grönt sken	Basenheten är redo för registrering av DECT-handenheter.	Du kan använda funktionen för registrering av DECT-handenheter efter att du har slagit på och av strömmen två gånger. För att avsluta registreringsfunktionen ska du antingen registrera en DECT-handenhet eller slå av strömmen till basenheten och sedan slå på den igen.

ANKNYTNINGSENHET
Lampa Betydelse Lämplig åtgärd
Fast grönt sken Anknytningsenheten i läge C(Computer/data) har registrerats och befinner sig inom basenhetens räckvidd och är därmed klar för användning.		IngenNormal drift
Fast gult sken Anknytningsenheten i läge S(Speech/röst) har registrerats och befinner sig inom basenhetens räckvidd och är därmed klar för användning.		IngenNormal drift
Blinkande grönt sken Anknytningsenheten används.(C-läge)		IngenNormal drift
Blinkande gult sken Anknytningsenheten används.(S-läge)		IngenNormal drift
Lyser inte Ingen ström till anknytning-senheten.		Kontrollera att basenheten har satts i ordentligt i ett eluttag och att strömmen är påslagen.
Fast rött sken Anknytningsenheten kan regis-treras till en basenhet.		Se Installation av extra anknyt-ningsenheter.

Symbolen med en blixt med en pil längst ner i en likhörning triangel finns där för att varna användaren att oisolerad “hög spänning” finns innanför produktens ytterhölje. Det finns risk för allvarliga, kanske livshotande elektriska stötar om skalet öppnas.

“Försiktigt” Elsladden används för att slå av enheten och ska vara lättillgänglig då den används. För att enheten helt ska vara utan ström så måste kontakten dras ut från eluttaget helt och hållet.

Eluttaget ska finnas nära enheten och ska vara lättåtkomligt i alla lägen.

Den överkryssade soptunnesymbolen betyder att apparaten omfattas av rådets direktiv 2002/96/EG och anger att denna apparat inte får slängas i hushållsavfallet. För att skona miljön och människors hälsa ber vi dig lämna in denna apparat på en återvinningscentral.

För närmare information om sopsortering ber vi dig kontakta kommunen eller återförsäljaren som du köpte denna apparat av.
