Wireless Phone Jack - Telefoon AUDIOLINE - Gratis gebruiksaanwijzing en handleiding

Merk	AUDIOLINE
Model	Wireless Phone Jack
Producttype	Draadloze telefoonverlenging
Categorie	Telefoon
Inhoud van de doos	1 basis, 1 verlenging, 1 telefoonsnoer, 1 handleiding
Voeding	Netstroomaansluiting (geïntegreerde netadapter)
Maximaal bereik	Ongeveer 50 meter binnen
Maximaal aantal verlengingen	4 verlengingen per basis
Belangrijkste functies	Draadloze verlenging voor telefoonlijn, modem, fax, satelliet-/kabelbox
Lichtindicatoren	Groene, gele, rode lampjes afhankelijk van status en modus
Modusinstelling	Schakelaar S (spraak) en C (data)
Afmetingen (ongeveer)	Basis en verlenging: 10 x 8 x 4 cm (schatting)
Gewicht (ongeveer)	Ongeveer 150 g per eenheid (schatting)
Normen en certificeringen	CE, richtlijn 1999/5/EG
Veiligheid en waarschuwingen	Alleen voor gebruik binnenshuis, niet gebruiken in explosieve omgeving, ontkoppeling via stekker
Onderhoud en reiniging	Niet gespecificeerd in de handleiding; reinigen met een zachte, droge doek
Reserveonderdelen en repareerbaarheid	Niet gespecificeerd; neem contact op met de verkoper of fabrikant
Algemene informatie	Geproduceerd door RTX Products A/S, website www.wireless-phonejack.com

Veelgestelde vragen - Wireless Phone Jack AUDIOLINE

Hoe installeer ik de Wireless Phone Jack basis?

Sluit de meegeleverde telefoonkabel aan tussen de basis en het stopcontact. Als er al een telefoon was aangesloten, koppel deze los en sluit deze aan op de basis. Sluit vervolgens de basis aan op een stopcontact. Het groene lampje moet gaan branden.

Hoe installeer ik een verlenging?

Sluit de telefoon, modem, fax of decoder aan op de verlenging. Zet de schakelaar op S (spraak) voor een telefoon of op C (data) voor een modem/fax. Sluit de verlenging aan op een stopcontact. Het groene of gele lampje gaat na enkele seconden branden.

Hoe voeg ik een extra verlenging toe?

Zorg ervoor dat het systeem onder spanning staat. Koppel alle snoeren van de basis los. Sluit de nieuwe verlenging in de buurt van de basis aan op een stopcontact. Verbind de basis en de verlenging tijdelijk met een telefoonsnoer totdat het lampje van rood naar groen/geel verandert. Koppel het snoer los en sluit alles normaal aan.

Wat betekent het constante groene lampje op de basis?

Het constante groene lampje geeft aan dat de basis onder spanning staat en klaar is voor gebruik, maar dat er geen verlenging actief is.

Wat betekent het knipperende groene lampje op de verlenging (modus C)?

Het knipperende groene lampje op de verlenging betekent dat de verlenging is ingesteld op modus Computer (C) en in gebruik is (bijvoorbeeld een modem communiceert).

Waarom is er geen kiestoon op mijn telefoon aangesloten op de verlenging?

Controleer of de basis en verlenging onder spanning staan, of de kabels correct zijn aangesloten, of de verlenging is geregistreerd op de basis en of deze binnen bereik is (max 50 m). Zorg ervoor dat de schakelaar op S staat voor een telefoon.

Mijn modem/box werkt niet via de verlenging, wat moet ik doen?

Controleer of de schakelaar van de verlenging op C (Computer) staat en niet op S (Spraak). Zorg er ook voor dat het lampje groen is (constant of knipperend) en dat de verlenging correct is geregistreerd.

Hoe weet ik hoeveel verlengingen er op mijn basis zijn geregistreerd?

De handleiding geeft geen directe methode om het exacte aantal te controleren. U kunt de basis uitschakelen en weer inschakelen; als een rood lampje snel knippert op een verlenging tijdens de registratiepoging, is het maximum van 4 verlengingen al bereikt.

Kan ik Wireless Phone Jack buitenshuis gebruiken?

Nee, het apparaat is ontworpen voor uitsluitend gebruik binnenshuis. Stel het niet bloot aan vocht, regen of extreme temperaturen.

Wat moet ik doen als een verlenging rood knippert vóór de registratieprocedure?

Als de verlenging rood knippert, is deze mogelijk al geregistreerd op een andere basis. Om deze te resetten, schakelt u de stroom vijf keer achter elkaar uit en aan totdat het lampje continu rood blijft. Voer vervolgens de normale registratie uit.

GEBRUIKSAANWIJZING Wireless Phone Jack AUDIOLINE

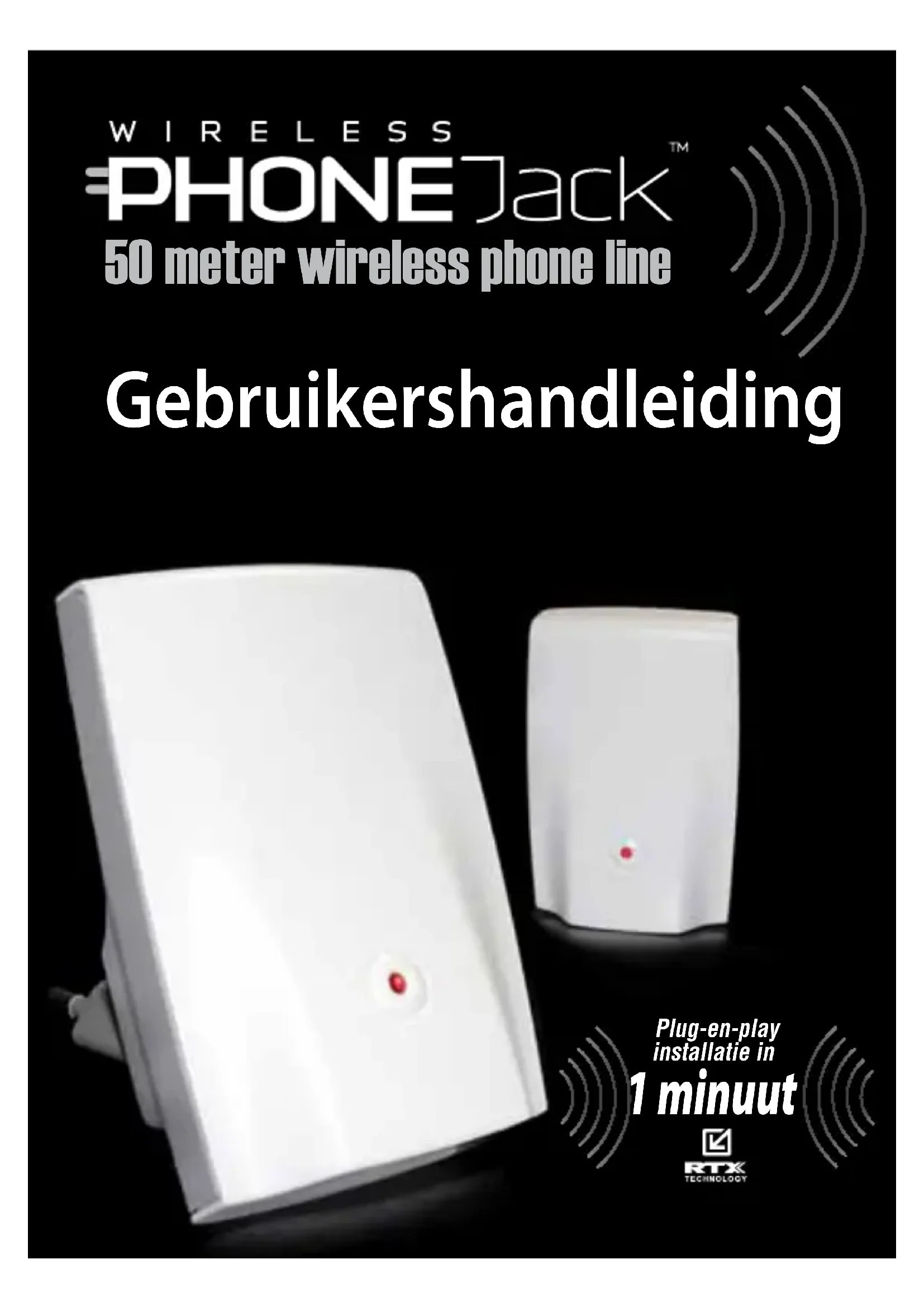

Gebruikershandleiding

Hartelijk dank voor de aankoop van onze draadloze telefoonaansluiting Wireless Phone Jack en/of bijkomende uitbreidingseenheid. We hopen dat ons product aan uw verwachtingen zal voldoen.

De Wireless Phone Jack is een draadloze en kabelvrije uitbreiding voor de telefoon-aansluiting of VoIP-adapter, geschikt voor een gewone telefoon, modem, fax of satelliet/kabel set-topbox met geïntegreerde modem.

Lees dit document aandachtig en volg de bedieningsinstructies en overige informatie.

Meer informatie vindt u op onze website: www.wireless-phonejack.com

Het CE-symbol duidt aan dat de Wireless Phone Jack voldoet aan de Europese richtlijnen. Hierbij verklaren we dat de Wireless Phone Jack en/of bijkomende uitbreidingseenheden voldoen aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EG.

Copyright ©. Alle rechten voorbehouden. Elke vorm van verveelvoudiging of reproductie van het product of de bijbehorende gebruikershandleiding is streng verboden.

Dit product is vervaardigd voor RTX Products A/S.

UITPAKKEN

Haal de eenheden voorzichtig uit de verpakking. Merkt u uitwendige beschadigingen op, neem de Wireless Phone Jack dan NIET in gebruik. Neem onmiddellijk contact op met de verdeler of transportfirma.

VERPAKKINGSINHOUD:

1) Een basiseenheid

2) Een uitbreidingseenheid

3) Een telefoonsnoer

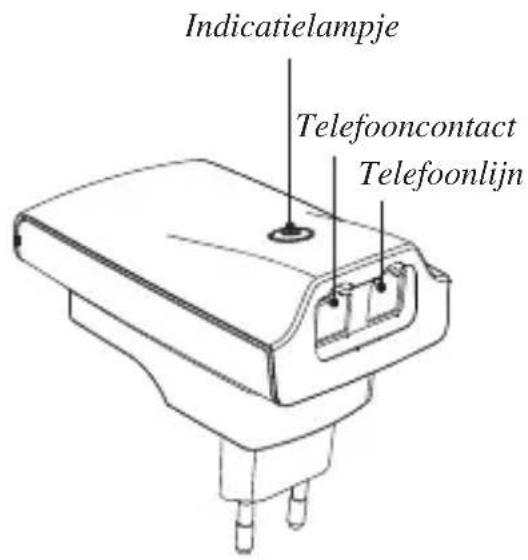

Indicatielampje Telefooncontact Telefoonlijn

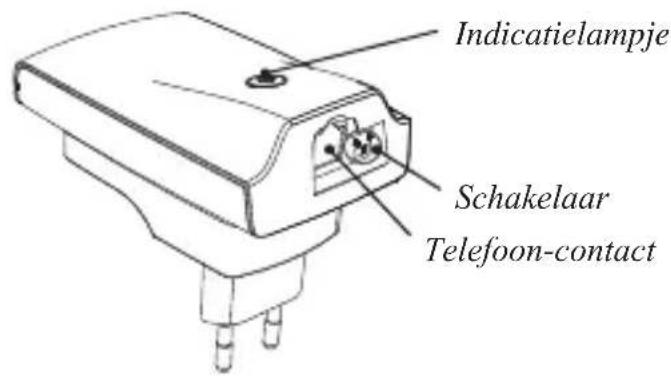

Indicatielampje Schakelaar Telefoon-contact

OPMERKING: Lees en volg de instructies nauwgezet.

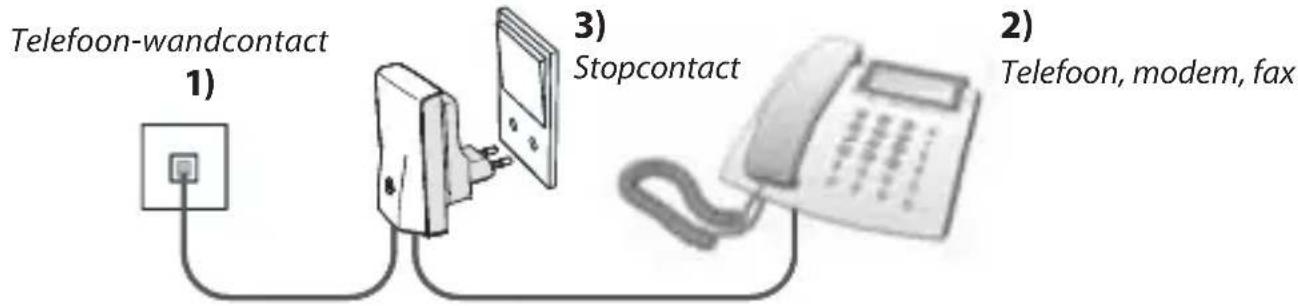

INSTALLATIE BASISEENHEID

1) Verbind het bijgevoegde telefoonsnoer met de basiseenheid en steek het andere uiteinde in het telefoon-wandcontact.*
2) Is er een telefoon aangesloten op het wandcontact, trek de stekker dan uit en steek hem in de basiseenheid (verwijder de stekkeradapter voor de aansluiting op de basiseenheid).
3) Steek de basiseenheid in een stopcontact en schakel hem in. Het lampje aan de bovenkant van de basiseenheid moet groen oplichten.

De basiseenheid is nu geïnstalleerd.

* OPMERKING: Werkt ook als draadloze uitbreiding voor een VoIP-terminaladapter

INSTALLATIE UITBREIDINGSEENHEID

De uitbreidingseenheid kan worden aangesloten op een gewone telefoon, een modem, fax of satelliet/kabel set-topbox.

1) Steek het telefoonsnoer van uw telefoon, modem, fax of satelliet/kabel set-topbox in de uitbreidingseenheid.

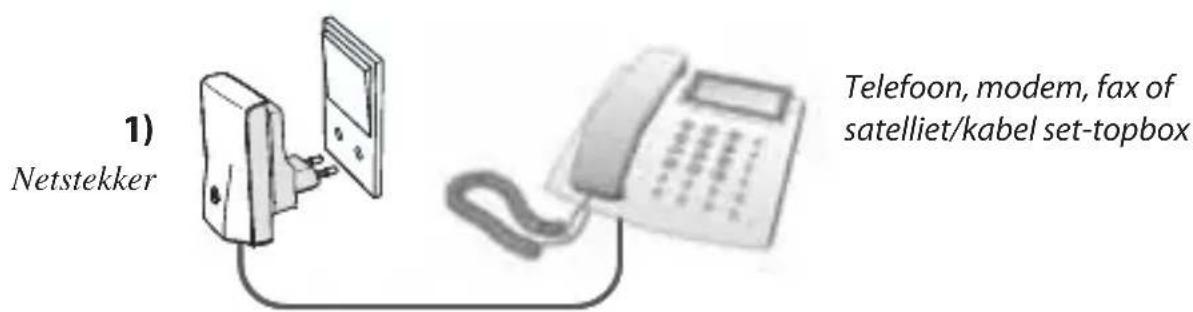

1) Netstekker Telefoon, modem, fax of satelliet/kabel set-topbox

2) 2A: Aansluiting van een telefoon. Zet de schakelaar in stand "S" voor spraak (telefoon).

2B: Aansluiting van een modem, fax of satelliet/kabel set-topbox. Zet de schakelaar in stand "C"voor computer (modem, fax of satelliet/kabel set-topbox).

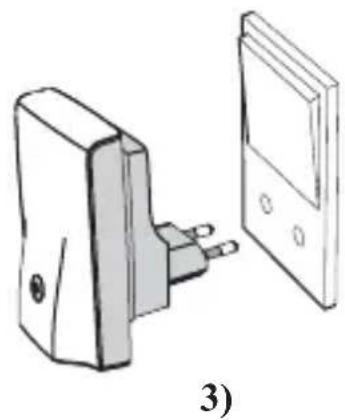

3) Steek de uitbreidingseenheid in een stopcontact en schakel ze in. Na een tijdje licht het lampje aan de bovenkant van de uitbreidingseenheid groen (als de schakelaar op C staat) of geel (als de schakelaar op S staat) op.

De uitbreidingseenheid is nu geïnstalleerd en uw Wireless Phone Jack is klaar voor gebruik.

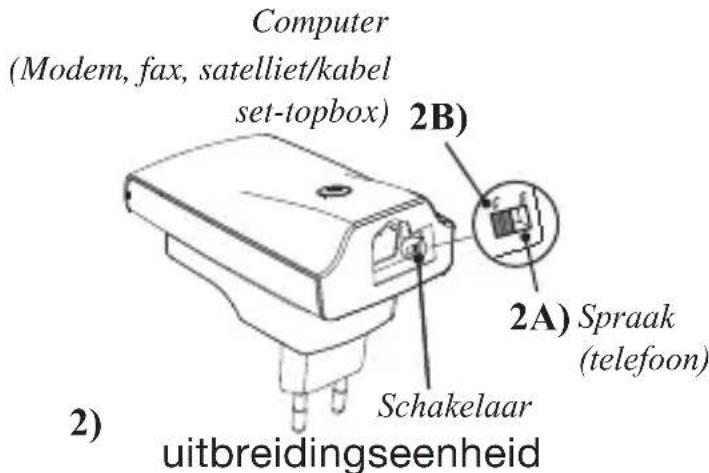

Computer (Modem, fax, satelliet/kabel set-topbox) 2B) 2A) Spraak (telefoon) Schakelaar uitbreidingseenheid 2)

1) Let erop dat het bestaande Wireless Phone Jack systeem (basis- en uitbreidings-eenheid) is ingeschakeld.

2) Koppel alle snoeren die op de basiseenheid zijn aangesloten los (deze worden later opnieuw aangesloten).

3) Steek de extra uitbreidingseenheid in een stopcontact in de buurt van de basis- eenheid en schakel ze in. Het rode lampje op de uitbreidingseenheid gaat aan.

4) Steek een stekker van het meegeleverde telefoonsnoer in de basiseenheid en de andere stekker in de extra uitbreidingseenheid. Er gaat een rood lampje branden dat later groen wordt (als de schakelaar op C staat = computer voor modem, fax of set-topbox) of geel (als de schakelaar op S staat = spraak voor telefoon). Dit kan een minuut duren.

5) Zodra het lampje van de uitbreidingseenheid van kleur verandert, koppelt u het telefoonsnoer tussen de basiseenheid en uitbreidingseenheid los.

6) Sluit de eerder losgekoppelde snoeren opnieuw aan.

Voltooi de installatie volgens de aanwijzingen op pagina 4 Installatie uitbreidings-eenheid.

BEDRIJFSMODI

BASISEENHEID
Lampje Dit betekent Remedie
Brandt groen Basiseenheid is klaarGeen uitbreidingseenheden in gebruik	GeenNormale werking
Knippert groen Eén of meer uitbreidingseen-heden in gebruik	GeenNormale werking
Brandt niet Geen stroom aan basiseenheid	Controleer of de basiseenheid correct in een stopcontact zit en is ingeschakeld
Knippert snel groen De basiseenheid is klaar voor DECT-handsetregistratie	De dect handsetregistratie-modus is actief nadat de eenheid tweemaal werd in- en uitgeschakeld. Om de registratiemodus te beëindigen kunt u ofwel een dect-handset registreren of de basiseenheid uit- en weer inschakelen.

UITBREIDINGSEENHEID
Lampje Dit betekent Remedie
Brandt groen Uitbreidingseenheid in standcomputer/data (“C”) is geregistreerd, binnen bereik van de basiseenheid en klaar voor gebruik		GeenNormale werking
Brandt geel Uitbreidingseenheid in standSpraak (“S”) is geregistreerd, binnen bereik van de basis-eenheid en klaar voor gebruik		GeenNormale werking
Knippert groen Uitbreidingseenheid in gebruik(C-modus)		GeenNormale werking
Knippert geel Uitbreidingseenheid in gebruik(S-modus)		GeenNormale werking
Brandt niet Geen stroom aan uitbreiding-seenheid		Controleer of de uitbreidingseenheid correct in een stopcontact zit en is ingeschakeld
Brandt rood Uitbreidingseenheid is klaar voor registratie door een basis-eenheid		Zie Installatie van extra uitbreidings-eenheden
Knippert rood naar geel of knippert rood naar groen		Uitbreidingseenheid is geregistreerd maar niet aan een basis-eenheid gekoppeld
Knippert snel rood gedurende 5 seconden en brandt daarna rood (na een poging om een uitbreidings-eenheid te registreren)		Er zijn al vier uitbreidings-eenheden geregistreerd in de basiseenheid (maximumaantal) – deze vijfde uitbreidings-eenheid kan niet worden toegevoegd

OPSPOREN EN VERHELPEN VAN STORINGEN

Probleem Mogelijke oorzaak Oplossing
Geen beltoon – Basiseenheid niet ingeschakeld– Kabels niet correct aangesloten– Uitbreidingseenheid kan niet worden geregistreerd in de basiseenheid– De uitbreidingseenheid is buiten bereik		– Controleer alle net- en kabel-verbindingen. Raadpleeg de gebruikershandleiding in geval van twijfel. Controleer of de de uitbreidingseenheid in de juiste stand staat (S of C)– Plaats de uitbreidingseenheid binnen het signaalbereik van de basiseenheid (max. 50 m)
Mijn modem/set-topbox/fax werkt niet	De uitbreidingseenheid is niet ingesteld op modem-functie	Zet de schakelaar van de uitbreidingseenheid op C
Kort “sissend” geluid wanneer telefoon, aangesloten op de uitbreidingseenheid, voor het eerst wordt opgenomen	De uitbreidingseenheid is niet correct ingesteld	Zet de schakelaar van de uitbreidingseenheid op S
De extra uitbreidingseenheid knippert voor het begin van de registratieprocedure	De extra uitbreidingseenheid is al geregistreerd in een andere telefoonaansluiting	Schakel de eenheid vijfmaal na elkaar uit en weer in tot het lampje continu rood brandt. Ga vervolgens door met de installatie van de extra uitbreidingseenheid

De bliksemschicht met een pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker aan de aanwezigheid van een niet geïsoleerde "gevaarlijk spanning" binnen het afgesloten gedeelte van het product te waarschuwen, deze "gevaarlijke spanning" kan van voldoende reikwijdte zijn om een risico te vormen van een elektrische schok voor personen.

"Waarschuwing"De hoofd stekker wordt gebruikt om het toestel te scheiden van de hoofdleiding, het moet operationeel zijn tijdens een voorgenomen gebruik van het toestel. In het geval dat het toestel moet worden afgesloten van de spanning, de stekker moet volledig verwijderd worden uit het stopcontact.

Het te gebeuiken stopcontact moet zich dichtbij het toestel bevinden zodat het makkelijk bereikbaar is.

Waarschuwing:

• Gebruik deze apparatuur niet op plaatsen waar vluchtige of explosieve materialen aanwezig kunnen zijn.
• Deze apparatuur werkt niet bij een stroomonderbreking.
  – Uitsluitend binnen te gebruiken.

Het label met de doorgekruiste vuilnisbak dat u op uw product aantreft, betekent dat dit product onderworpen is aan de Europese richtlijn 2002/96/EG en niet mag worden meegegeven met het gewone huishoudelijke afval.

Om eventuele schade aan het milieu of de volksgezondheid te vermijden, dient u dit product van andere afvalstromen gescheiden te houden zodat het op een milieuvriendelijke manier kan worden gerecycled.

Voor meer informatie over de beschikbare ophaalmogelijkheden, kunt u contact opnemen met uw lokale overheid of met de handelaar bij wie u dit product heeft gekocht.
