Wireless Phone Jack - Téléphone AUDIOLINE - Notice d'utilisation et mode d'emploi gratuit

Marque	AUDIOLINE
Modèle	Wireless Phone Jack
Type de produit	Extension téléphonique sans fil
Catégorie	Téléphone
Contenu de la boîte	1 base, 1 extension, 1 cordon téléphonique, 1 manuel
Alimentation	Prise électrique secteur (adaptateur secteur intégré)
Portée maximale	Environ 50 mètres en intérieur
Nombre maximal d'extensions	4 extensions par base
Fonctions principales	Extension sans fil pour ligne téléphonique, modem, fax, box satellite/câble
Indicateurs lumineux	Voyants vert, jaune, rouge selon état et mode
Réglage de mode	Interrupteur S (voix) et C (données)
Dimensions (approx.)	Base et extension : 10 x 8 x 4 cm (estimation)
Poids (approx.)	Environ 150 g par unité (estimation)
Normes et certifications	CE, directive 1999/5/CE
Sécurité et avertissements	Usage intérieur uniquement, ne pas utiliser en zone explosive, déconnexion par fiche
Entretien et nettoyage	Non spécifié dans la notice ; nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Non spécifié ; contacter le revendeur ou fabricant
Informations générales	Fabriqué par RTX Products A/S, site web www.wireless-phonejack.com

FOIRE AUX QUESTIONS - Wireless Phone Jack AUDIOLINE

Comment installer la base Wireless Phone Jack ?

Branchez le cordon téléphonique fourni entre la base et la prise murale. Si un téléphone était déjà branché, débranchez-le et branchez-le sur la base. Ensuite, branchez la base sur une prise électrique. Le voyant vert doit s'allumer.

Comment installer une extension ?

Branchez le téléphone, modem, fax ou boîtier décodeur sur l'extension. Réglez l'interrupteur sur S (voix) pour un téléphone ou sur C (données) pour un modem/fax. Branchez l'extension sur une prise électrique. Le voyant vert ou jaune s'allume après quelques secondes.

Comment ajouter une extension supplémentaire ?

Assurez-vous que le système est sous tension. Débranchez tous les cordons de la base. Branchez la nouvelle extension à proximité de la base sur une prise. Reliez temporairement la base et l'extension avec un cordon téléphonique jusqu'à ce que le voyant passe du rouge au vert/jaune. Débranchez le cordon, puis rebranchez tout normalement.

Que signifie le voyant vert fixe sur la base ?

Le voyant vert fixe indique que la base est sous tension et prête à être utilisée, mais qu'aucune extension n'est active.

Que signifie le voyant vert clignotant sur l'extension (mode C) ?

Le voyant vert clignotant sur l'extension signifie que l'extension est réglée en mode Computer (C) et qu'elle est utilisée (par exemple, un modem est en communication).

Pourquoi n'y a-t-il pas de tonalité sur mon téléphone raccordé à l'extension ?

Vérifiez que la base et l'extension sont sous tension, que les câbles sont correctement branchés, que l'extension est enregistrée sur la base et qu'elle est à portée (max 50 m). Assurez-vous que l'interrupteur est sur S pour un téléphone.

Mon modem/box ne fonctionne pas via l'extension, que faire ?

Vérifiez que l'interrupteur de l'extension est positionné sur C (Computer) et non sur S (Speech). Assurez-vous également que le voyant est vert (fixe ou clignotant) et que l'extension est bien enregistrée.

Comment connaître le nombre d'extensions enregistrées sur ma base ?

La notice ne donne pas de méthode directe pour vérifier le nombre exact. Vous pouvez éteindre la base et la rallumer ; si un voyant rouge clignote rapidement sur une extension lors de la tentative d'enregistrement, c'est que le maximum de 4 extensions est déjà atteint.

Puis-je utiliser Wireless Phone Jack en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité, à la pluie ou aux températures extrêmes.

Que faire si une extension clignote en rouge avant la procédure d'enregistrement ?

Si l'extension clignote en rouge, elle est peut-être déjà enregistrée sur une autre base. Pour la réinitialiser, coupez et rallumez le courant cinq fois de suite jusqu'à ce que le voyant reste rouge fixe. Ensuite, procédez à l'enregistrement normal.

MODE D'EMPLOI Wireless Phone Jack AUDIOLINE

Manuel de l'utilisateur

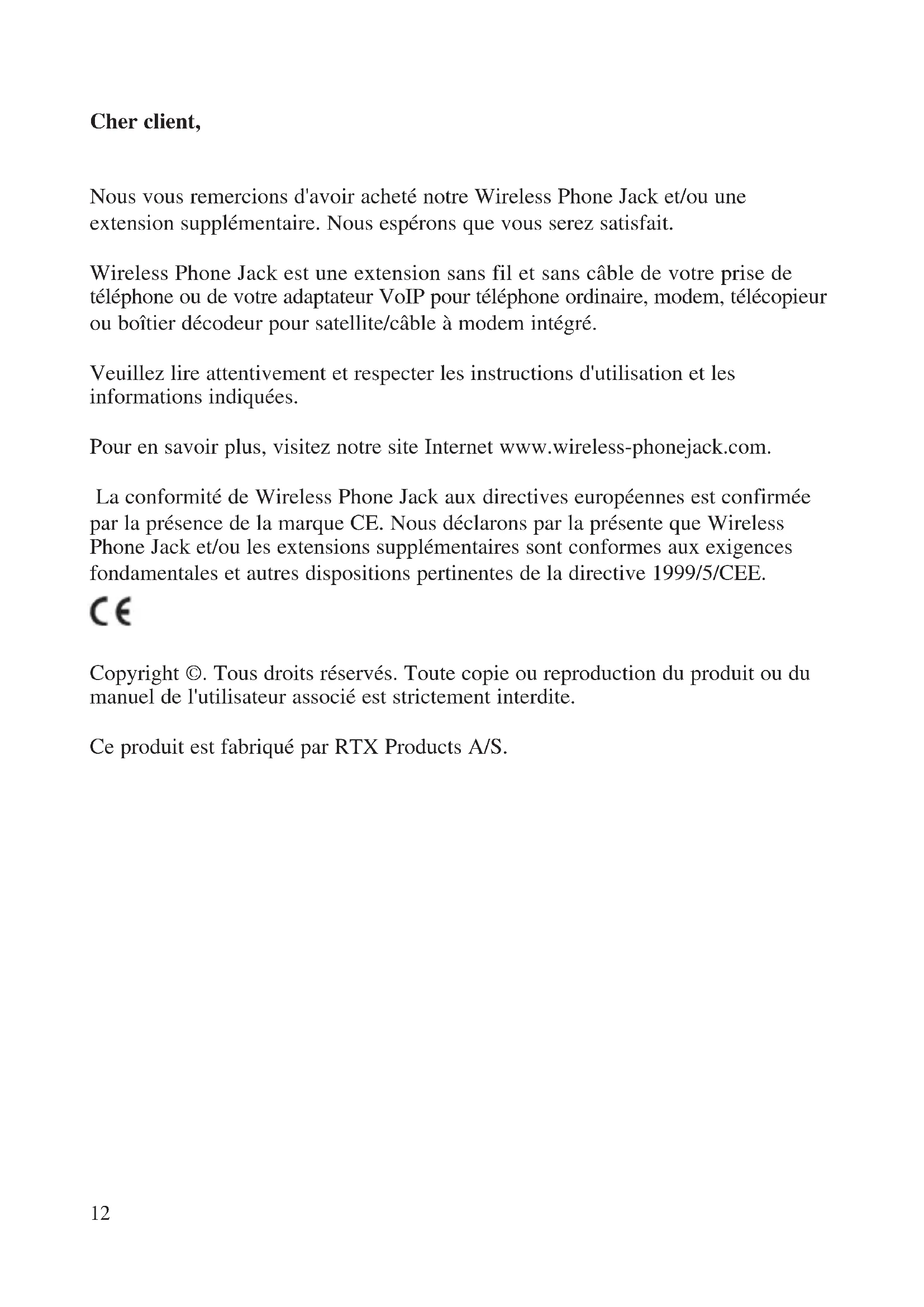

Nous vous remercions d'avoir acheté notre Wireless Phone Jack et/ou une extension supplémentaire. Nous espérons que vous serez satisfait.

Wireless Phone Jack est une extension sans fil et sans câble de votre prise de téléphone ou de votre adaptateur VoIP pour téléphone ordinaire, modem, télécopieur ou boîtier décodeur pour satellite/câble à modem intégré.

Veuillez lire attentivement et respecter les instructions d'utilisation et les informations indiquées.

Pour en savoir plus, visitez notre site Internet www.wireless-phonejack.com.

La conformité de Wireless Phone Jack aux directives européennes est confirmée par la présence de la marque CE. Nous déclarons par la présente que Wireless Phone Jack et/ou les extensions supplémentaires sont conformes aux exigences fondamentales et autres dispositions pertinentes de la directive 1999/5/CEE.

C€

Copyright ©. Tous droits réservés. Toute copie ou reproduction du produit ou du manuel de l'utilisateur associé est strictement interdite.

Ce produit est fabriqué par RTX Products A/S.

DÉBALLAGE

Enlevez délicatement toutes les unités de l'emballage. Au moindre signe d'endommagement, NE TENTEZ PAS d'utiliser Wireless Phone Jack. Contactez immédiatement votre revendeur ou transporteur.

CONTENU DE LA BOÎTE

1) 1 base

2) 1 extension

3) 1 cordon de téléphone

4) 1 manuel de l'utilisateur

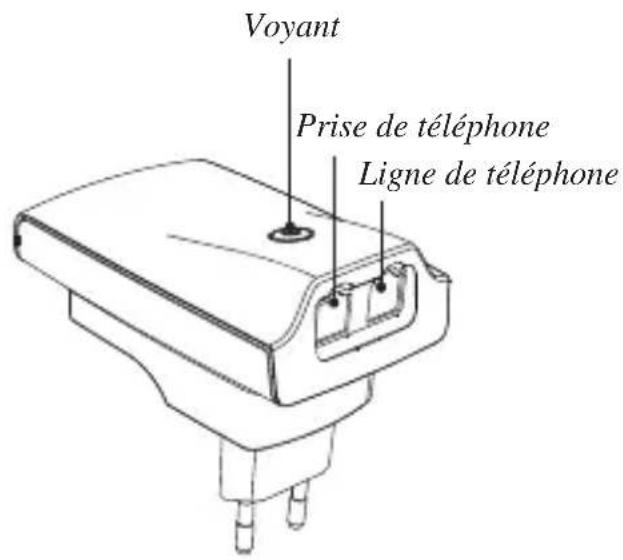

Voyant Prise de téléphone Ligne de téléphone

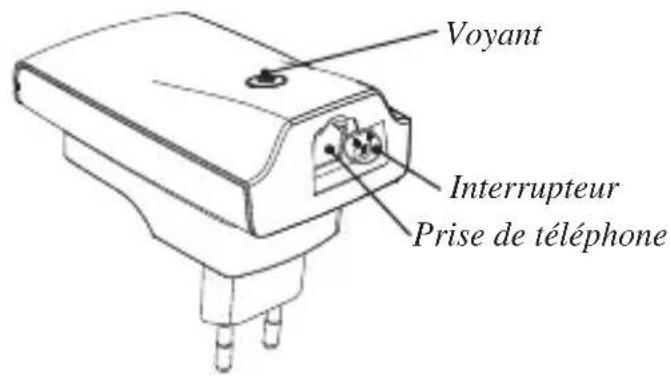

Voyant Interrupteur Prise de téléphone

REMARQUE : veuillez lire et respecter attentivement les instructions.

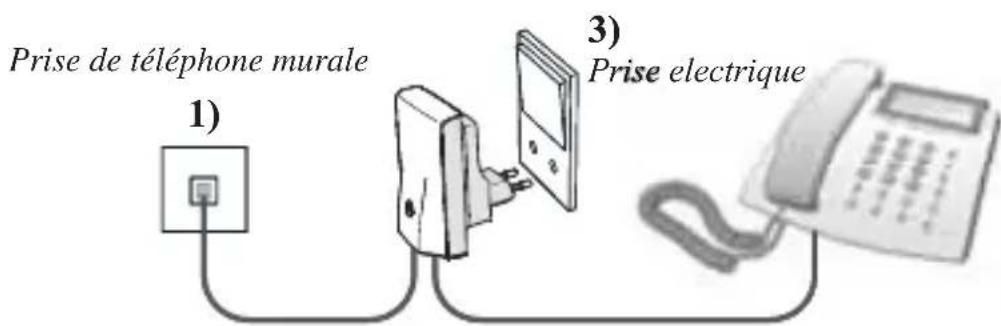

INSTALLATION DE LA BASE

1) Raccordez l'une des extrémités du cordon de téléphone fourni à la base et l'autre à la prise de téléphone murale*.
2) Si un téléphone est raccordé à la prise murale, débranchez-le et raccordez-le à la base (enlevez la fiche intermédiaire avant de le raccorder à la base).
3) Raccordez la base à une prise électrique et mettez sous tension. Le voyant vert au-dessus de la base doit alors être allumé.

La base est alors installée.

Prise de téléphone murale 1) 3) Prise électrique

2)

Téléphone, modem, télécopieur

*REMARQUE : fonctionne également comme extension sans fil pour adaptateur de terminal VoIP.

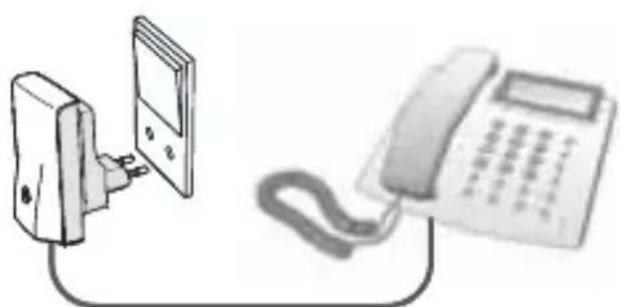

INSTALLATION DE L'EXTENSION

L'extension peut être raccordée soit à un téléphone normal, soit à un modem, soit à un boîtier décodeur pour satellite/câble.

1) Raccordez le cordon de votre téléphone, modem, télécopieur ou boîtier décodeur pour satellite/câble à l'extension.

1) Fiche électrique

Téléphone, modem, télécopieur ou boîtier décodeur pour satellite/ câble

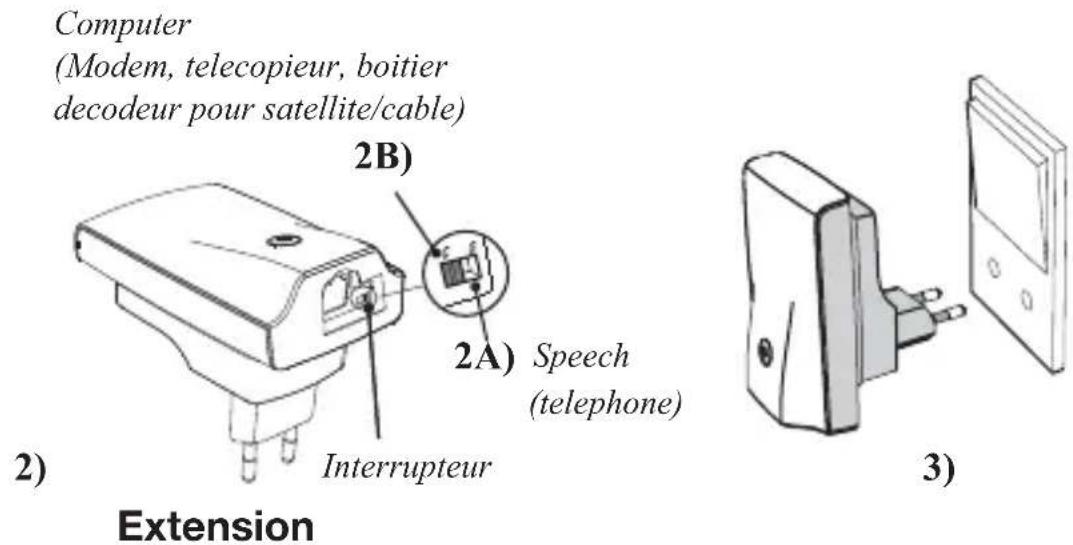

2) 2A : Raccordement du téléphone Tournez l'interrupteur en position « S » pour le régler sur Speech (fonction vocale).

2B : Raccordement du modem, télécopieur ou boîtier décodeur pour satellite/câble. Tournez l'interrupteur en position « C » pour le régler sur Computer (modem, télécopieur ou boîtier décodeur pour satellite/câble).

3) Raccordez l'extension à une prise électrique et mettez sous tension. Après quelques secondes, le voyant vert (si l'interrupteur est réglé sur C) ou jaune (s'il est réglé sur S) au-dessus de l'extension s'allume.

L'extension est alors installée et votre Wireless Phone Jack est prête à être utilisée.

Computer (Modem, telecopieur, boitier decodeur pour satellite/cable) 2B) 2A) Speech (telephone) Interrupteur 2) Extension 3)

INSTALLATION D'EXTENSIONS SUPPLÉMENTAIRES

1) Assurez-vous que le système Wireless Phone Jack existant (base et extension) est sous tension.

2) Débranchez tous les cordons de la base (ceux-ci seront reconnectés plus tard).

3) Raccordez l'extension supplémentaire à une prise électrique à proximité de la base et mettez sous tension. Cela active un voyant rouge sur l'extension.

4) Raccordez l'une des extrémités du cordon de téléphone à la base et l'autre extrémité à l'extension supplémentaire. Un voyant rouge s'active et passe soit au vert (si l'interrupteur est positionné sur C = « Computer » pour le régler sur modem, télécopieur ou boîtier décodeur), soit au jaune (si l'interrupteur est positionné sur S = « Speech » pour le régler sur téléphone). Cela peut prendre jusqu'à une minute.

5) Une fois que le voyant a changé de couleur sur l'extension, débranchez le cordon de téléphone entre la base et l'extension.

6) Rebranchez les cordons débranchés.

Reportez-vous à la page 4 Installation de l'extension pour terminer la procédure d'installation

MODES DE FONCTIONNEMENT

BASE
Voyant Signification Solution proposée
Vert, permanent La base est prêteAucune extension n'est utilisée.		Aucune.Fonctionnement normal.
Vert, clignotement Une ou plusieurs extensions sont utilisées.		Aucune.Fonctionnement normal.
Aucun voyant Aucune mise sous tensionBase		Assurez-vous que la base est correctement raccordée à la prise électrique et qu'elle est mise sous tension.
Vert, clignotement rapide La base est ouverte pour l'enregistrement de combinés DECT.		Pour accéder au mode d'enregistrement de combinés DECT, coupez et rallumez le courant deux fois en suivant. Afin de quitter le mode d'enregistrement, enregistrez un combiné DECT ou éteignez la base, puis rallumez-la.

EXTENSION
Voyant Signification Solution proposée
Vert, permanent L'extension	est réglée surComputer (données) (« C »)et enregistrée. Elle se trouve à portée de la base et est prête à être utilisée.	Aucune.Fonctionnement normal.
Jaune, permanent L'extension	est réglée surSpeech (fonction vocale) (« S »)et enregistrée. Elle se trouve à portée de la base et est prête à être utilisée.	Aucune.Fonctionnement normal.
Vert, clignotement L'extension	est utilisée(mode C).	Aucune.Fonctionnement normal.
Jaune, clignotement L'extensionAucun voyant L'extension n est pas sous tension.	est utilisée(mode S).	Aucune.Fonctionnement normal.
	Assurez-vous que l'extension est correctement raccordée à une prise électrique et qu'elle est mise sous tension.
Rouge, permanent L'extension est prête à être enregistrée sur la base.	Reportez-vous au point Installation d'extensions supplémentaires
Clignotement rouge passant au jaune ou clignote-ment rouge passant au vert	L'extension est enregistrée, mais pas verrouillée sur la base.	Assurez-vous que la base est mise sous tension. Si tel est le cas, il est possible qu'elle soit hors de portée de la base. Repositionnez l'extension ou la base pour rapprocher les deux unités.
Clignotement rapide rouge pendant cinq secondes suivi de rouge permanent (se produit après une tentative d'enregistrer une extension)	Quatre extensions sont déjà enregistrées sur la base (max. possible) ; cette cinquième extension ne peut pas être ajoutée.	Installez une base supplémentaire et enregistrez la cinquième extension sur la nouvelle base.

DÉPANNAGE

Problème Cause possible Solution
Aucune tonalité – La base n'est pas sous tension.- Les câbles ne sont pas correctement raccordés.- L'extension n'est peut-être pas enregistrée sur la base.- L'extension est hors de portée.		– Contrôlez toutes les connexions électriques et les raccords de câbles. En cas de doute, reportez-vous au manuel de l'utilisateur. Assurez-vous que l'interrupteur de l'extension est correctement positionné sur S ou C.– Repositionnez l'extension dans le rayon du signal de la base (max. 50 m).
Mon modem / boîtier décodeur / télécopieur ne fonctionne pas.	L'interrupteur de l'extension n'est pas correctement la fonctionnalité modem.	Assurez-vous que l'interrupteur de l'extension est positionné sur C.
Un sifflement retentit dans le téléphone raccordé à l'extension lorsque le combiné est soulevé.	L'interrupteur de l'extension n'est pas correctement réglé.	Assurez-vous que l'interrupteur de l'extension est positionné sur S.
L'extension supplémentaire clignote avant d'entamer la procédure d'enregistrement.	L'extension supplémentaire est déjà enregistrée sur une autre prise de téléphone.	Coupez et rallumez le courant cinq fois en suivant jusqu'à ce que le voyant rouge reste allumé en permanence. Poursuivez ensuite l'installation de l'extension supplémentaire.

Le symbole de l'éclair fléché inscrit dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil qui peut être suffisamment puissante pour constituer un risque d'électrocution.

"Attention" La fiche de courant sert de dispositif de déconnexion et doit rester facilement accessible lorsque l'appareil est utilisé. Pour déconnecter complètement l'appareil de la prise de courant, la fiche doit être entièrement retirée de la prise de courant.

La prise de courant doit être située à proximité de l'appareil et doit être facilement accessible.

Avertissement !

• N'utilisez pas ce matériel dans des endroits où des matières volatiles ou explosives peuvent être présentes.
• Le matériel ne fonctionne pas en cas de coupure de courant.
• À utiliser en intérieur uniquement.

Le symbole représentant une poubelle barrée figurant sur notre produit indique que ce dernier est couvert par la directive européenne 2002/96/CE et qu'il ne doit pas être éliminé avec les déchets domestiques ordinaires.

Afin de prévenir toute nuisance à l'environnement ou à la santé humaine, veuillez séparer le produit des autres déchets pour qu'il puisse être recyclé de façon écologique.

Pour en savoir plus sur les centres de collecte disponibles, veuillez vous adresser aux autorités locales ou au revendeur auprès duquel vous avez acheté le produit.
