Merkki	AUDIOLINE
Malli	Wireless Phone Jack
Tuotetyyppi	Langaton puhelinlaajennus
Kategoria	Puhelin
Pakkauksen sisältö	1 tukiasema, 1 laajennus, 1 puhelinjohto, 1 käyttöohje
Virtalähde	Sähköpistorasia (integroitu verkkolaite)
Suurin kantama	Noin 50 metriä sisätiloissa
Laajennusten enimmäismäärä	4 laajennusta per tukiasema
Päätoiminnot	Langaton laajennus puhelinlinjaa, modeemia, faksia, satelliittikaapeliboksia varten
Merkkivalot	Vihreä, keltainen, punainen tilasta ja tilasta riippuen
Tilan säätö	Kytkin S (puhe) ja C (data)
Mitat (noin)	Tukiasema ja laajennus: 10 x 8 x 4 cm (arvio)
Paino (noin)	Noin 150 g per yksikkö (arvio)
Standardit ja sertifikaatit	CE, direktiivi 1999/5/EY
Turvallisuus ja varoitukset	Vain sisäkäyttö, ei saa käyttää räjähdysalttiilla alueella, irrotus pistokkeella
Huolto ja puhdistus	Ei määritelty oppaassa; puhdista pehmeällä, kuivalla liinalla
Varaosat ja korjattavuus	Ei määritelty; ota yhteyttä myyjään tai valmistajaan
Yleistä tietoa	Valmistaja RTX Products A/S, verkkosivusto www.wireless-phonejack.com

Usein kysytyt kysymykset - Wireless Phone Jack AUDIOLINE

Kuinka asentaa Wireless Phone Jack -tukiasema?

Kytke mukana toimitettu puhelinjohto tukiaseman ja seinäpistorasian väliin. Jos puhelin oli jo kytkettynä, irrota se ja kytke se tukiasemaan. Kytke sitten tukiasema sähköpistorasiaan. Vihreän merkkivalon pitäisi syttyä.

Kuinka asentaa laajennus?

Kytke puhelin, modeemi, faksi tai digisovitin laajennukseen. Aseta kytkin asentoon S (puhe) puhelimelle tai C (data) modeemille/faksille. Kytke laajennus sähköpistorasiaan. Vihreä tai keltainen merkkivalo syttyy muutaman sekunnin kuluttua.

Kuinka lisätä ylimääräinen laajennus?

Varmista, että järjestelmä on jännitteellinen. Irrota kaikki johdot tukiasemasta. Kytke uusi laajennus lähellä tukiasemaa olevaan pistorasiaan. Yhdistä tukiasema ja laajennus väliaikaisesti puhelinjohdolla, kunnes merkkivalo vaihtuu punaisesta vihreäksi/keltaiseksi. Irrota johto ja kytke kaikki normaalisti takaisin.

Mitä tarkoittaa tasainen vihreä merkkivalo tukiasemassa?

Tasainen vihreä merkkivalo tarkoittaa, että tukiasema on jännitteellinen ja valmis käytettäväksi, mutta mikään laajennus ei ole aktiivinen.

Mitä tarkoittaa vilkkuva vihreä merkkivalo laajennuksessa (C-tila)?

Vilkkuva vihreä merkkivalo laajennuksessa tarkoittaa, että laajennus on asetettu Computer-tilaan (C) ja sitä käytetään (esimerkiksi modeemi on yhteydessä).

Miksi puhelimessani, joka on kytketty laajennukseen, ei ole äänimerkkiä?

Tarkista, että tukiasema ja laajennus ovat jännitteellisiä, että kaapelit on kytketty oikein, että laajennus on rekisteröity tukiasemaan ja että se on kantaman sisällä (max 50 m). Varmista, että kytkin on asennossa S puhelimelle.

Modeemini/boksini ei toimi laajennuksen kautta, mitä tehdä?

Tarkista, että laajennuksen kytkin on asennossa C (Computer) eikä S (Speech). Varmista myös, että merkkivalo on vihreä (tasainen tai vilkkuva) ja että laajennus on rekisteröity.

Kuinka saan tietää tukiasemaan rekisteröityjen laajennusten määrän?

Oppaassa ei anneta suoraa menetelmää tarkan määrän tarkistamiseksi. Voit sammuttaa tukiaseman ja kytkeä sen uudelleen päälle; jos laajennuksessa vilkkuu nopeasti punainen valo rekisteröintiyrityksen aikana, maksimi 4 laajennusta on jo saavutettu.

Voinko käyttää Wireless Phone Jackia ulkona?

Ei, laite on suunniteltu vain sisäkäyttöön. Älä altista sitä kosteudelle, sateelle tai äärimmäisille lämpötiloille.

Mitä tehdä, jos laajennus vilkkuu punaisena ennen rekisteröintiprosessia?

Jos laajennus vilkkuu punaisena, se on ehkä jo rekisteröity toiseen tukiasemaan. Nollaa se katkaisemalla ja kytkemällä virta viisi kertaa peräkkäin, kunnes merkkivalo pysyy tasaisena punaisena. Suorita sitten normaali rekisteröinti.

KÄYTTÖOHJE Wireless Phone Jack AUDIOLINE

kytke ja käytä -asennus

RTX TECHNOLOGY

HYVÄ ASIAKAS

Kiitos, että olet hankkinut Wireless Phone Jack -puhelimen ja/tai lisälaajennusyksikön. Toivottavasti olet tyytyväinen hankintaasi.

Wireless Phone Jack -puhelin on langaton ja johdoton puhelinpistokkeen tai tavallisen puhelimen, modeemin, faksin tai sellaisen satelliitti-/kaapelivastaanottimen VoIP-sovittimen laajennus, jossa on sisäänrakennettu modeemi.

Lue seuraavat tiedot huolellisesti ja noudata mukana toimitettuja käyttöohjeita.

Lisätietoja on sivustossa www.wireless-phonejack.com.

CE-symboli vahvistaa, että Wireless Phone Jack -puhelin noudattaa EU-direktiivejä. Täten valmistaja vakuuttaa, että Wireless Phone Jack -puhelin ja/tai langattomat lisälaajennusyksiköt noudattavat direktiivin 1999/5/EY keskeisiä vaatimuksia ja muita tärkeitä säännöksiä.

CE

Copyright ©. Kaikki oikeudet pidätetään. Tuotteen ja sen mukana toimitetun käyttöoppaan kaikenlainen kopointi ja jäljentäminen on ehdottomasti kielletty.

Tämä tuote on valmistettu RTX Products A/S -yhtiötä varten.

PAKKAUKSEN PURKAMINEN

Poista yksiköt varovasti pakkauksesta. Jos yksiköissä on näkyviä vaurioita, ÄLÄ yritä käyttää Wireless Phone Jack -puhelinta. Ota heti yhteys jälleenmyyjään tai kuljetusliikkeeseen.

LAATIKON SISÄLTÖ:

1) Yksi perusyksikkö

2) Yksi laajennusyksikkö

3) Yksi puhelinlinjan johto

4) Tämä käyttöopas

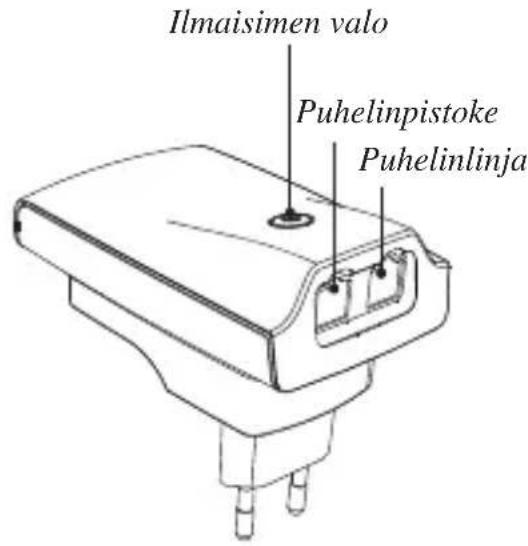

Ilmaisimen valo Puhelinpistoke Puhelinlinja

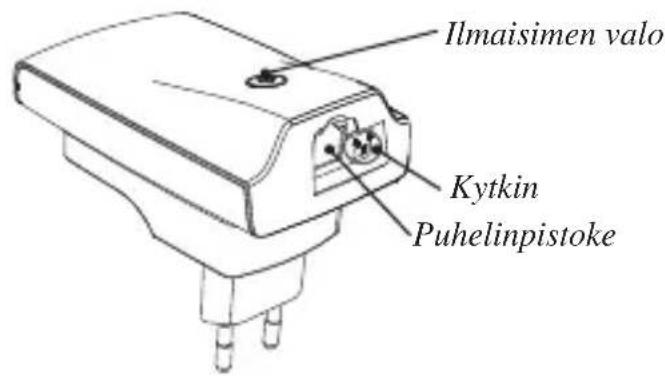

Ilmaisimen valo Kytkin Puhelinpistoke

HUOMAUTUS: Lue ohjeet huolellisesti ja noudata niitä.

PERUSYKSIKÖN ASENNUS

1) Kytke mukana toimitettu puhelinlinjan johto perusyksikköön ja kytke johdon toinen pää seinässä olevaan puhelinpistorasiaan.*
2) Jos käytössäsi on seinään kytketty puhelin, irrota se ja kytke se perusyksikköön (poista pistokesovitin ennen perusyksikköön kytkemistä).
3) Kytke perusyksikkö pistorasiaan ja kytke virta päälle. Perusyksikön päällä tulisi palaa vihreä valo.

Perusyksikkö on nyt asennettu.

Puhelinpistorasia

1)

3)

Pistorasia

torasia

2)

Puhelin, modeemi tai faksi

*HUOMAUTUS: Toimii myös VoIP-päätesovittimen langattomana laajennuksena

LAAJENNUSYKSIKÖN ASENNUS

Laajennusyksikkö voidaan kytkeä joko tavalliseen puhelimeen, modeemiin, faksiin tai satelliitti- tai kaapelivastaanottimeen.

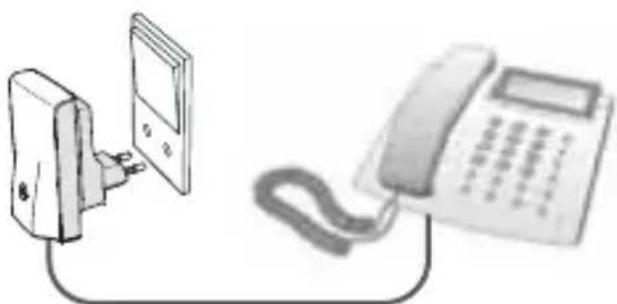

1) Kytke puhelimen, modeemin, faksin tai satelliitti- tai kaapelivastaanottimen puhelinlinjan johto laajennusyksikköön.

1)

Virtajohdon pistoke

Puhelin, modeemi, faksi tai satelliitti- tai kaapelivastaanotin

2) 2A: Puhelimen kytkeminen. Käännä kytkin S-asentoon puhekäyttöä (ääni) varten.
2B: Modeemin, faksin tai satelliitti- tai kaapelivastaanottimen kytkeminen. Käännä kytkin C-asentoon tietokonekäyttöä (modeemi, faksi tai satelliitti- tai kaapelivastaanotin) varten.

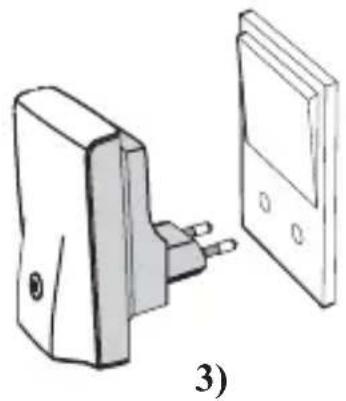

3) Kytke laajennusyksikkö pistorasiaan ja kytke virta päälle. Laajennusyksikön päällä oleva valo palaa hetken kuluttua vihreänä (jos kytkin on asennossa C) tai keltaisena (jos kytkin on asennossa S).

Laajennusyksikkö on nyt asennettu ja Wireless Phone Jack -puhelin on valmis käytettäväksi.

Tietokone (Modeemi, faksi, satelliitti- tai kaapelivastaanotin) 2B) 2A) Puhe (puhelin) Kytkin 2)

1) Varmista, että aiemmin asennettuun Wireless Phone Jack -järjestelmään (perus- ja laajennusyksikkö) on kytketty virta.
2) Irrota kaikki perusyksikköön kytketyt johdot (ne kytketään myöhemmin uudelleen).
3) Kytke lisälaajennusyksikkö perusyksikön lähellä olevaan pistorasiaan ja kytke virta päälle. Laajennusyksikköön syttyy punainen valo.
4) Kytke mukana toimitetun puhelinlinjan johdon toinen pää perusyksikköön ja toinen pää lisälaajennusyksikköön. Punainen valo syttyy, ennen kuin se vaihtuu vihreäksi (jos kytkin on käännetty asentoon C = tietokone (computer), modeemin, faksin tai vastaanottimen käyttöä varten) tai keltaiseksi (jos kytkin on käännetty asentoon S = puhe (speech) puhelinkäyttöä varten). Tämä voi kes-tää noin minuutin.

5) Kun laajennusyksikön valo vaihtuu, irrota puhelinlinjan johto perusyksikön ja laajennusyksikön välistä.
6) Kytke uudelleen johdot, jotka olet irrottanut.

Lopeta asennusprosessi siirtymällä sivulle 4 kohtaan Laajennusyksikön asennus.

KÄYTTÖTILAT

PERUSYKSIKKÖ
Valo Merkitys Korjausehdotus
Jatkuva vihreä Perusyksikkö on valmisLaajennusyksiköitä ei ole käytössä		Ei mitäänNormaali käyttö
Vilkkuva vihreä Yksi tai useampi laajennusyk-sikkö on käytössä		Ei mitäänNormaali käyttö
Ei valoa Ei virtaa	perusyksikössä	Tarkista, että perusyksikkö on kytketty kunnolla pistorasiaan ja että virta on päällä
Nopeasti vilkkuva vihreä Perusyksikkö on avoinna DECT-kuulokkeiden rekisteröintejä varten		DECT-kuulokkeen rekisteröintitila on avoinna kahden virran päälle kytkennän ja pois päältä kytkennän jälkeen. Voit lopettaa rekisteröintitilan joko rekisteröimällä DECT-kuulok-keen tai kytkemällä perusyksiköstä virran pois päältä ja takaisin päälle.

LAAJENNUSYKSIKKÖ
Valo Merkitys Korjausehdotus
Jatkuva vihreä Tietokone- tai tietotilassa (C)oleva laajennusyksikkö onrekisteröity ja se on perusyksikön kantoalueella ja valmis käytettäväksi		Ei mitäänNormaali käyttö
Jatkuva keltainen Puhe- tai äänitilassa (S) olevalaajennusyksikkö on rekisteröityja se on perusyksikön kantoalueella ja valmis käytettäväksi		Ei mitäänNormaali käyttö
Vilkkuva vihreä Laajennusyksikkö on käytössä(C-tila)		Ei mitäänNormaali käyttö
Vilkkuva keltainen Laajennusyksikkö on käytössä(S-tila)		Ei mitäänNormaali käyttö
Ei valoa Laajennusyksikössä	ei ole virtaa Tarkista, että laajennusyksikkö on kytketty kunnolla pistorasiaan ja että virta on päällä
Jatkuva punainen Laajennusyksikkö on valmis rekisteröitäväksi perusyksikköön		Katso kohtaa Lisälaajennusyksiköiden asennus
Vilkkuva punaisesta keltaiseen tai vilkkuva punaisesta vihreään	Laajennusyksikkö on rekisteröity, mutta sitä ei ole lukittu perusy-ksikköön	Tarkista, että perusyksikköön on kytketty virta. Jos virta on kytketty, laajennusyksikkö ei ehkä ole perusy-ksikön kantoalueella. Sijoita laajen-nusyksikkö tai perusyksikkö uuteen paikkaan, jotta ne ovat lähempänä toisiaan
Punainen valo vilkkuu nopeasti viiden sekunnin ajan, minkä jälkeen palaa jatkuva punainen valo (ilmenee laajennusyksikön rekisteröintiyrityksen jäl-keen)	Neljä laajennusyksikköä (enim-mäismäärä) on jo rekisteröity perusyksikköön. Tätä viidettä laajennusyksikköä ei voi lisätä	Asenna lisäperusyksikkö ja rekisteröi viides laajennusyksikkö uuteen perusyksikköön

VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu
Valintaäänet eivät ole käytettävissä	- Perusyksikköön ei ole kytketty virtaa- Kaapeleita ei ole kytketty oikein- Laajennusyksikköä ei ole ehkä rekisteröity perusyksikköön- Laajennusyksikkö ei ole kan-toalueella	- Tarkista kaikki virtajohto- ja kaapeliliitännät. Jos olet epävarma, katso lisätietoja käyttöoppaasta. Tarkista, että laajennusyksikön kytkin on käännetty oikein asentoon S tai C- Sijoita laajennusyksikkö uudelleen perusyksikön signaalin kantoal-ueelle (enintään 50 m)
Modeemi, vastaanotin tai faksi ei toimi	Laajennusyksikön kytkintä ei ole käännetty modeemin toiminta-asentoon	Varmista, että laajennusyksikön kytkin on käännetty asentoon C
Laajennusyksikköön kytketystä puhelimesta kuuluu lyhyt "suhiseva" ääni, kun puhelimen kuuloke nostetaan ylös ensimmäisen kerran	Laajennusyksikön kytkintä ei ole käännetty oikeaan asentoon	Varmista, että laajennusyksikön kytkin on käännetty asentoon S
Lisälaajennusyksikön valo vilkkuu ennen rekisteröintitoiminnon aloitusta	Lisälaajennusyksikkö on jo rekisteröity toiseen Phone Jack -puhelimeen	Kytke virta päälle ja pois päältä viisi kertaa peräkkäin, kunnes valo palaa punaisena koko ajan. Jatka sen jälkeen lisälaajennusyksikön asennusta

Tasasivuisen kolmion sisällä olevaa nuolenpäällä varustettua salaman kuvaa käytetään varoittamaan käyttäjää siitä, että tuotteen käyttöön liittyy eristämätön "vaarallinen jännite" joka saattaa olla tarpeeksi voimakas muodostaakseen ihmisiin kohdistuvan sähköiskun riskin.

“Huomio”Pääpistoketta käytetään virrankatkaisulaitteena ja sen tulisi olla toimintavalmiina käytön aikana. Jotta laite voidaan kytkeä täysin irti sähköverkosta, pääpistoke tulee irrottaa kokonaan pistorasiasta.

Pistorasia kuuluu asentaa laitteiston lähelle ja siihen tulee päästä helposti käsiksi.

Varoitus:

• Älä käytä tätä laitetta paikassa, jossa saattaa olla haihtuvia tai räjähtäviä aineita.
  – Tämä laite ei toimi sähkökatkojen aikana.
  – Laitetta voidaan käyttää vain sisätiloissa.

Tuotteessa näkyvä yliviiivattu pyörillä varustetun jäteastian symboli tarkoittaa, että tuote on EU-direktiivin 2002/96/EY alainen, ja se tarkoittaa, että tuotetta ei saa hävittää tavallisen talousjätteen mukana.

Voit estää mahdolliset ympäristöhaitat tai terveysvaarat erottamalla tuotteen muista jätevirroista ja siten varmistaa, että tuote voidaan kierrättää ympäristön huomioon ottavalla tavalla.

Lisätietoja keräyspisteistä saat paikallisilta viranomaisilta tai tuotteen jälleenmyyjältä.
