Wireless Phone Jack - Telefon AUDIOLINE - Bezpłatna instrukcja obsługi

Marka	AUDIOLINE
Model	Wireless Phone Jack
Typ produktu	Bezprzewodowe przedłużenie telefoniczne
Kategoria	Telefon
Zawartość opakowania	1 baza, 1 przedłużacz, 1 kabel telefoniczny, 1 instrukcja
Zasilanie	Gniazdko sieciowe (wbudowany zasilacz sieciowy)
Maksymalny zasięg	Około 50 metrów wewnątrz
Maksymalna liczba przedłużaczy	4 przedłużacze na bazę
Główne funkcje	Bezprzewodowe przedłużenie linii telefonicznej, modemu, faksu, dekodera satelitarnego/kablowego
Wskaźniki świetlne	Diody zielona, żółta, czerwona w zależności od stanu i trybu
Ustawienie trybu	Przełącznik S (głos) i C (dane)
Wymiary (około)	Baza i przedłużacz: 10 x 8 x 4 cm (szacunkowo)
Waga (około)	Około 150 g na jednostkę (szacunkowo)
Normy i certyfikaty	CE, dyrektywa 1999/5/WE
Bezpieczeństwo i ostrzeżenia	Tylko do użytku wewnętrznego, nie używać w strefie wybuchowej, odłączenie przez wtyczkę
Konserwacja i czyszczenie	Nieokreślone w instrukcji; czyścić miękką, suchą ściereczką
Części zamienne i możliwość naprawy	Nieokreślone; skontaktuj się ze sprzedawcą lub producentem
Informacje ogólne	Wyprodukowano przez RTX Products A/S, strona internetowa www.wireless-phonejack.com

Często zadawane pytania - Wireless Phone Jack AUDIOLINE

Jak zainstalować bazę Wireless Phone Jack?

Podłącz dołączony kabel telefoniczny między bazą a gniazdkiem ściennym. Jeśli telefon był już podłączony, odłącz go i podłącz do bazy. Następnie podłącz bazę do gniazdka elektrycznego. Zielona dioda powinna się zaświecić.

Jak zainstalować przedłużacz?

Podłącz telefon, modem, faks lub dekoder do przedłużacza. Ustaw przełącznik na S (głos) dla telefonu lub na C (dane) dla modemu/faksu. Podłącz przedłużacz do gniazdka elektrycznego. Zielona lub żółta dioda zaświeci się po kilku sekundach.

Jak dodać dodatkowy przedłużacz?

Upewnij się, że system jest zasilany. Odłącz wszystkie kable od bazy. Podłącz nowy przedłużacz w pobliżu bazy do gniazdka. Tymczasowo połącz bazę i przedłużacz kablem telefonicznym, aż dioda zmieni się z czerwonej na zieloną/żółtą. Odłącz kabel, a następnie podłącz wszystko normalnie.

Co oznacza stała zielona dioda na bazie?

Stała zielona dioda oznacza, że baza jest zasilana i gotowa do użycia, ale żaden przedłużacz nie jest aktywny.

Co oznacza migająca zielona dioda na przedłużaczu (tryb C)?

Migająca zielona dioda na przedłużaczu oznacza, że przedłużacz jest ustawiony w trybie Computer (C) i jest używany (na przykład modem komunikuje się).

Dlaczego nie ma sygnału w telefonie podłączonym do przedłużacza?

Sprawdź, czy baza i przedłużacz są zasilane, kable są prawidłowo podłączone, przedłużacz jest zarejestrowany w bazie i znajduje się w zasięgu (max 50 m). Upewnij się, że przełącznik jest ustawiony na S dla telefonu.

Mój modem/dekoder nie działa przez przedłużacz, co robić?

Sprawdź, czy przełącznik przedłużacza jest ustawiony na C (Computer), a nie na S (Speech). Upewnij się również, że dioda jest zielona (stała lub migająca) i że przedłużacz jest prawidłowo zarejestrowany.

Jak sprawdzić liczbę przedłużaczy zarejestrowanych w bazie?

Instrukcja nie podaje bezpośredniej metody sprawdzenia dokładnej liczby. Możesz wyłączyć i włączyć bazę; jeśli podczas próby rejestracji na przedłużaczu szybko miga czerwona dioda, oznacza to, że maksymalna liczba 4 przedłużaczy została już osiągnięta.

Czy mogę używać Wireless Phone Jack na zewnątrz?

Nie, urządzenie jest przeznaczone tylko do użytku wewnętrznego. Nie wystawiaj go na wilgoć, deszcz ani ekstremalne temperatury.

Co zrobić, jeśli przedłużacz miga na czerwono przed procedurą rejestracji?

Jeśli przedłużacz miga na czerwono, może być już zarejestrowany na innej bazie. Aby go zresetować, wyłącz i włącz zasilanie pięć razy z rzędu, aż dioda pozostanie stała czerwona. Następnie przeprowadź normalną rejestrację.

INSTRUKCJA OBSŁUGI Wireless Phone Jack AUDIOLINE

Instrukcja użytkownika

Dziękujemy za zakup urządzenia Wireless Phone Jack i/lub dodatkowego urządzenia rozszerzającego Mamy nadzieję, że nasz produkt spełni Państwa oczekiwania.

Urządzenie Wireless Phone Jack to bezprzewodowe rozszerzenie do gniazda telefonicznego lub adaptera VoIP, które może współpracować z telefonem, modemem, faksem lub przystawką do telewizji satelitarnej/kablowej z wbudowanym modemem.

Prosimy uważnie przeczytać poniższą instrukcję i stosować się do podanych w niej porad dotyczących prawidłowego użytkowania urządzenia.

Dodatkowe informacje mogą Państwo uzyskać na naszej stronie internetowej: www.wireless-phonejack.com

Oznakowanie CE potwierdza zgodność urządzenia Wireless Phone Jack z odpowiednimi dyrektywami WE. Zaświadcza się zgodność urządzenia Wireless Phone Jack oraz dodatkowych urządzeń rozszerzających z zasadniczymi wymogami i innymi odpowiednimi postanowieniami Dyrektywy 1999/5/WE.

CE

Copyright ©. Wszystkie prawa zastrzeżone. Kopiowanie lub powielanie niniejszego urządzenia oraz dołączonej do niego instrukcji w jakiejkolwiek formie jest surowo zabronione.

Wyprodukowano dla RTX Products A/S

ROZPAKOWANIE

Ostrożnie wyjąć części urządzenia z opakowania. Jeśli widoczne są jakiekolwiek oznaki uszkodzenia, NIE WOLNO próbować włączać urządzenia Wireless Phone Jack. W takim przypadku należy natychmiast skontaktować się ze sprzedawcą lub dostawcą urządzenia.

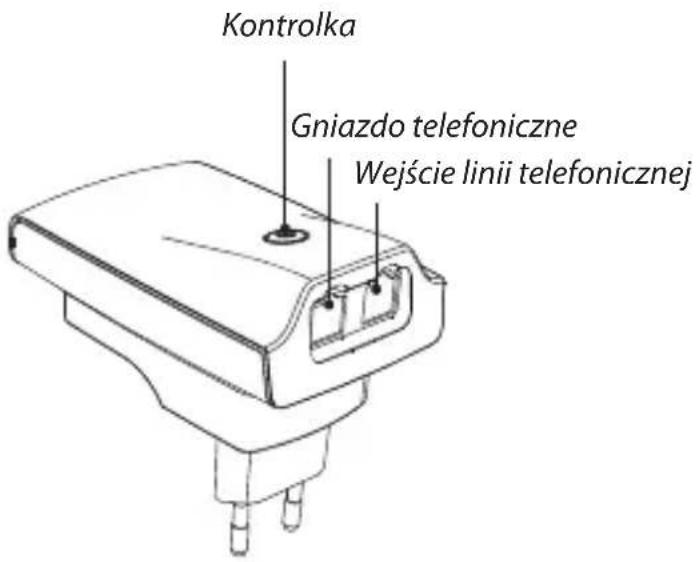

1) Jednostka podstawowa (szt. 1)

Kontrolka Gniazdo telefoniczne Wejście linii telefonicznej

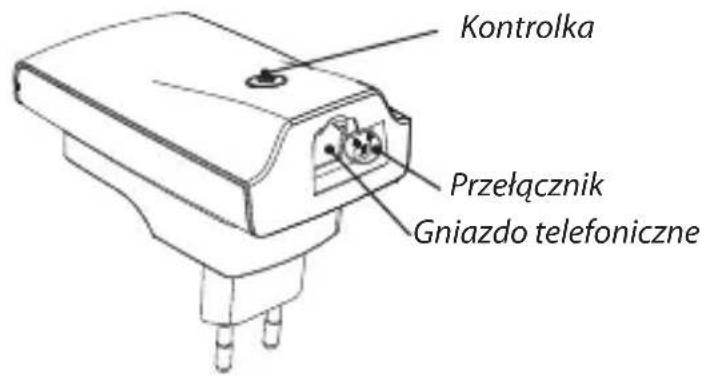

2) Urządzenie rozszerzające (szt.1)

Kontrolka Przełącznik Gniazdo telefoniczne

3) Kabel telefoniczny (szt.1)

4) Instrukcja użytkownika

UWAGA: Prosimy uważnie przeczytać niniejszą instrukcję i stosować się do niej.

ZAWARTOŚĆ OPAKOWANIA:

INSTALACJA JEDNOSTKI PODSTAWOWEJ

1) Podłączyć jeden koniec załączonego kabla telefonicznego do jednostki podstawowej, a drugi do ściennego gniazda telefonicznego.*
2) Jeśli do ściennego gniazda telefonicznego jest podłączony telefon, należy go odłączyć i podłączyć do jednostki podstawowej (wyjąć adapter z gniazda przed podłączeniem telefonu do jednostki podstawowej).
3) Podłączyć jednostkę podstawową do gniazda elektrycznego i włączyć zasilanie. Kontrolka na górnej części jednostki powinna zaświecić się na zielono. Instalacja jednostki podstawowej została zakończona pomyślnie.

Ścienne gniazdo telefoniczne 1)

3)

Gniazdo elektryczne

iazdo ktryczne

2)

Telefon, modem lub faks

*UWAGA: Działa także jako urządzenie rozszerzające dla adaptera terminala VoIP

INSTALACJA URZĄDZENIA ROZSZERZAJĄCEGO

Urządzenie rozszerzające może być podłączone zarówno do normalnego telefonu, jak i modemu, faksu lub przystawki do telewizji satelitarnej czy kablowej.

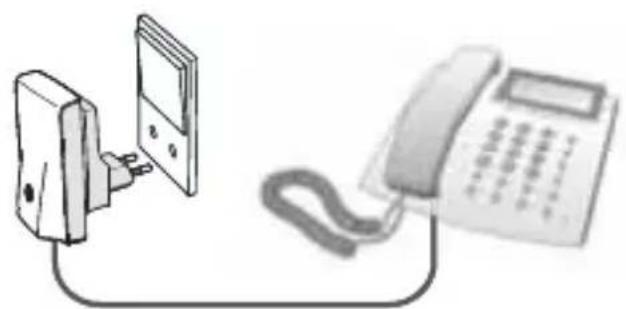

1) Podłączyć kabel telefoniczny z telefonu, modemu, faksu lub przystawki do telewizji satelitarnej/kablowej do urządzenia rozszerzającego.

1)

Wtyczka gniazda zasilającego

Telefon, modem, faks lub przystawka do telewizji satelitarnej/kablowej

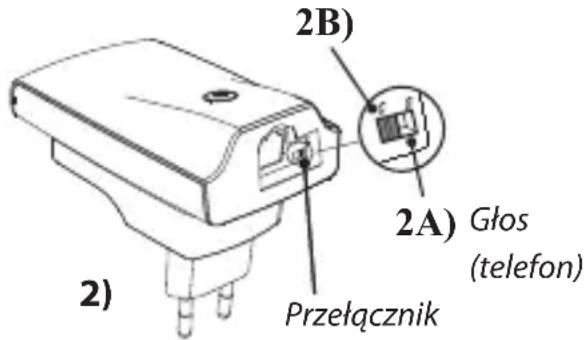

2) 2A: Podłączanie telefonu. Ustawić przełącznik w pozycji "S" - głos.
2B: Podłączanie modemu, faksu lub przystawki do telewizji satelitarnej/kablowej. Ustawić przełącznik w pozycji "C" - komputer (modem, faks lub przystawka do telewizji satelitarnej/kablowej).
3) Podłączyć urządzenie do gniazda elektrycznego i włączyć zasilanie. Po chwili kontrolka na górnej części urządzenia rozszerzającego zapali się na zielono (jeśli przełącznik jest w pozycji C) lub na żółto (jeśli przełącznik jest w pozycji S).

Instalacja urządzenia rozszerzającego została zakończona pomyślnie. Urządzenie Wireless Phone Jack jest gotowe do użycia.

Komputer

(Modem, fak lub przystawka

do telewizji satelitarnej/kablowej

2B) 2A) Głos (telefon) Przełącznik 2)

Urządzenie rozszerzające

INSTALACJA

DODATKOWYCH URZĄDZEŃ ROZSZERZAJĄCYCH

1) Upewnić się, że istniejący zestaw urządzenia Wireless Phone Jack (jednostka podstawowa i urządzenie rozszerzające) jest podłączony do zasilania.
2) Odłączyć wszystkie kable od jednostki centralnej (zostaną one ponownie podłączone w późniejszym czasie).
3) Podłączyć dodatkowe urządzenie rozszerzające do gniazda elektrycznego w pobliżu jednostki podstawowej i włączyć zasilanie. Kontrolka na urządzeniu rozszerzającym zapali się na czerwono.
4) Podłączyć jeden koniec załączonego kabla telefonicznego do jednostki podstawowej, a drugi do dodatkowego urządzenia rozszerzającego. Kontrolka zapali się najpierw na czerwono, a potem albo na zielono (jeśli przełącznik jest w pozycji C (komputer) = modem, faks lub przystawka), albo na żółto (jeśli przełącznik jest w pozycji S (głos) = telefon). Może to potrwać kilka chwil.

5) Gdy kontrolka na urządzeniu rozszerzającym zmieni kolor, odłączyć kabel telefoniczny łączący jednostkę podstawową z urządzeniem rozszerzającym.
6) Podłączyć ponownie rozłączone wcześniej kable.

Przejść do strony 4 Instalacja urządzenia rozszerzającego w celu dokończenia instalacji.

TRYBY PRACY

JEDNOSTKA PODSTAWOWA
Kontrolka Znaczenie Sugerowane rozwiązanie
Świeci na zielono Jednostka podstawowa gotowado pracyNie jest używane żadneurządzenie rozszerzające		ŻadneUrządzenie działa poprawnie
Pulsuje na zielono W użyciu jest jedno urządzenierozszerzające lub większa liczbaurządzeń rozszerzających		ŻadneUrządzenie działa poprawnie
Nie świeci się Brak zasilania jednostki podstawowej		Sprawdzić, czy jednostka podsta-wowa jest poprawnie podłączonado gniazda zasilania i czy zasilaniejest włączone
Szybko pulsuje na zielono Jednostka podstawowa jestgotowa do wykrycia słuchawkiDECT		Urządzenie wchodzi w tryb wykry-waniasłuchawki DECT po dwukrotnymwłączeniu i wyłączeniu. Abyzakończyć tryb wykrywania,zainstalować słuchawkę DECT lubwyłączyć i włączyć ponowniezasilanie jednostki podstawowej.

URZĄDZENIE ROZSZERZAJĄCE
Kontrolka Znaczenie Sugerowane rozwiązanie
Świeci na zielono Urządzenie rozszerzające w trybie komputer/Dane ("C") jest zainstalowane, znajduje się w zasięgu jednostki podstawowej i jest gotowe do użycia		ŻadneUrządzenie działa poprawnie
Świeci na żółto Urządzenie rozszerzające w trybie Głos ("S") jest zainstalowane, znajduje się w zasięgu jednostki podstawowej i jest gotowe do użycia		ŻadneUrządzenie działa poprawnie
Pulsuje na zielono Urządzenie	ie rozszerzające jest użytkowane (tryb "C")	ŻadneUrządzenie działa poprawnie
Pulsuje na żółto Urządzenie	rozszerzające jest użytkowane (tryb "S")	ŻadneUrządzenie działa poprawnie
Nie świeci się Urządzenie rozszerzające nie jest podłączone do zasilania		Sprawdzić, czy urządzenie rozszerzające jest poprawnie podłączone do gniazda zasilania i czy zasilanie jest włączone
Świeci na czerwono Urządzenie rozszerzające gotowe do nawiązania połączenia z jednostką podstawową		Patrz:Instalacja dodatkowych urządzeń rozszerzających
Pulsuje na czerwono, a potem na żółto lub najpierw na czerwono, a potem na zielono	Urządzenie rozszerzające jest zainstalowane, ale nie zostało podłączone do jednostki podstawowej	Sprawdzić, czy jednostka podstawowa jest podłączona do źródła zasilania. Jeśli tak, być może urządzenie rozszerzające znajduje się poza zasięgiem jednostki podstawowej. Zmniejszyć odległość pomiędzy urządzeniem rozszerzającym a jednostką podstawową
Pulsuje szybko na czerwono przez 5 sekund, a później świeci na czerwono (po próbie wykrycia urządzenia rozszerzającego)	Zainstalowano już cztery urządzenia rozszerzające (czyli maksymalną liczbę) – nie można dodać piątego urządzenia	Zainstalować dodatkową jednostkę podstawową i podłączyć do niej piąte urządzenie rozszerzające

USUWANIE USTEREK

Usterka Prawdopodobna	przyczyna Rozwiązanie
Brak sygnału wybierania –	Jednostka podstawowa nie jest podłączona do zasilania– Kable są podłączone nieprawidłowo– Możliwe, że urządzenie rozszerzające nie jest podłączone do jednostki podstawowej– Urządzenie rozszerzające jest poza zasięgiem	– Sprawdzić zasilanie i podłączenie wszystkich kabli W razie wątpliwości postępować zgodnie z instrukcją użytkownika Sprawdzić, czy przełącznik na urządzeniu rozszerzającym jest poprawnie ustawiony w pozycji “S” lub “C”– Przenieść urządzenie zasilające w miejsce znajdujące się w zasięgu jednostki podstawowej (maks. 50 m)
Modem, faks, przystawka nie działa	Przełącznik na urządzeniu rozszerzającym nie został ustawiony na odpowiedni tryb, umożliwiający współpracę z modemem	Upewnić się, że przełącznik na urządzeniu rozszerzającym jest ustawiony w pozycji “C”
Przy pierwszym podniesieniu słuchawki telefonu podłączonego do urządzenia rozszerzającego słychać krótkie “syczenie”	Przełącznik na urządzeniu rozszerzającym nie został ustawiony na odpowiedni tryb	Upewnić się, że przełącznik na urządzeniu rozszerzającym jest ustawiony w pozycji “S”
Kontrolka na urządzeniu rozszerzającym pulsuje przed rozpoczęciem procedury podłączania	Urządzenie rozszerzające zostało już podłączone do innej jednostki podstawowej	Włączyć wyłączyć zasilanie urządzenia rozszerzającego 5 razy, aż kontrolka zapali się na czerwono. Następnie kontynuować instalację dodatkowego urządzenia rozszerzającego

Błyskawica z symbolem strzałki w trójk cie równobocznym ma za zadanie u ytkownika o istnieniu nieizolowanego „niebezpiecznie wysokiego napi cia” z obudowy produktu, które mo e by na tyle wysokie, aby spowodowa pora enie.

„Uwaga”Wtyczka elektryczna u ywana jest do odł czania urz dzenia i powinien by do niej łatwy dost p podczas u ytkowania. By odł czy urz dzenie całkowicie od ródła zasilania, wtyczka powinna by wyj ta z gniazdka elektrycznego.

Gniazdko elektryczne powinno by zainstalowane w pobliżu u urz dzenia i powinien by do niego łatwy dost p.

Ostrzeżenie:

– Nie używać tego urządzenia w miejscach, w których znajdują się materiały wybuchowe lub substancje lotne.
– Urządzenie przestanie działać po odcięciu zasilania z sieci elektrycznej.
– Do użytkowania wyłącznie w pomieszczeniach.

Przekreślonykosznaśmiecitosymboloznaczający,żetourządzeń dyrektywą 2002/96/WEiwzwiązkuztymnienależygowyrzucaćwr zwykłymi odpadami komunalnymi.

Aby zapobieczagrożeniudłaśrodowiskalubzdrowialudzkiego, ura należy oddzielićodinnych chodpadówizapewnić, żezostanieonop recyklingowi w sposób nieszkołdiwy dla środowiska.

Aby uzyskać dodatkowe informacje na temat istniejących w okolicy punktów zbiórkizużytych urządzeń, należyskontaktować sięzlokalnymiw sprzedawcą, u którego dokonano zakupu urządzenia.
