Sphera 27 BSA 2700 - Aspirapolvere BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere a slitta
Marca	Bosch
Modello	Sphera 27 BSA 2700
Alimentazione	Rete (cavo di collegamento alla rete)
Potenza di aspirazione	Regolabile elettronicamente e tramite regolatore d'aria aggiuntivo
Tipo di sacchetto	Sacchetto per aspirapolvere intercambiabile in carta
Indicatore di cambio sacchetto	Sì, sul coperchio
Filtro di protezione del motore	Sì, lavabile (batterlo o sciacquarlo)
Filtro di uscita aria	Sì, lavabile (batterlo o sciacquarlo)
Microfiltro igienico	Sì, sostituibile (tipo G)
Filtro HEPA opzionale	BBZ8SF1
Accessori forniti	Spazzola per pavimenti multifunzione, bocchetta multiuso, bocchetta per giunti, bocchetta per cuscini, bocchetta per materassi, spazzola per mobili, spazzola per pavimenti duri, tubo telescopico, flessibile di aspirazione, supporto accessori
Accessori speciali opzionali	Raccoglicavi, fascia lucidante, spazzole TURBO-UNIVERSAL per cuscini (BBZ42TB) e per pavimenti (BBZ102TBB), bocchetta per pavimenti duri (BBZ123HD), sacchetto tessile (BBZ10TFG)
Regolatore d'aria aggiuntivo	Sì, sull'impugnatura
Posizione di parcheggio	Sì, sul retro e sotto l'apparecchio per il riposo
Avvolgitore di cavo	Sì, automatico
Maniglia di trasporto	Sì, due maniglie
Utilizzo	Solo per uso domestico
Manutenzione	Pulizia regolare dei filtri; cambio sacchetto secondo indicatore
Sicurezza	Non aspirare liquidi, sostanze calde o infiammabili; utilizzare solo con sacchetto e filtri originali
Assistenza post-vendita	Dati di contatto in Belgio, Francia, ecc. (vedere manuale)
Garanzia	Secondo le condizioni del paese di acquisto

Domande frequenti - Sphera 27 BSA 2700 BOSCH

Come cambiare il sacchetto della polvere del mio aspirapolvere Bosch Sphera 27?

Aprire il coperchio azionando la leva di chiusura. Rimuovere il sacchetto pieno tirando l'aletta di chiusura. Inserire un nuovo sacchetto a fondo nel supporto. Il coperchio si chiude solo se un sacchetto è inserito. Per maggiori dettagli, consultare il manuale (fig. 16-18).

Come pulire i filtri dell'aspirapolvere?

Per il filtro di protezione del motore e il filtro di uscita aria, aprire il coperchio, rimuovere il filtro, batterlo o sciacquarlo con acqua pulita, poi lasciare asciugare per almeno 24 ore prima di rimontarlo. Il microfiltro igienico deve essere sostituito periodicamente.

Quali accessori sono forniti con l'aspirapolvere?

L'aspirapolvere viene fornito con una spazzola per pavimenti multifunzione, una bocchetta multiuso, una bocchetta per giunti, una bocchetta per cuscini, una bocchetta per materassi, una spazzola per mobili, una spazzola per pavimenti duri, un tubo telescopico, un flessibile di aspirazione e un supporto accessori.

Come regolare la potenza di aspirazione?

Ruotare la manopola Accensione/Spegnimento per regolare la potenza elettronicamente. È anche possibile azionare il regolatore d'aria aggiuntivo sull'impugnatura per ridurre l'aspirazione (aperto = meno potenza, chiuso = massima potenza).

Posso aspirare liquidi con questo aspirapolvere?

No, l'aspirapolvere non è progettato per aspirare liquidi. Ciò potrebbe danneggiare l'apparecchio. Aspirare solo sostanze secche.

Cosa fare se l'indicatore di cambio sacchetto diventa giallo?

L'indicatore giallo significa che il sacchetto è pieno o che il flusso d'aria è ridotto. Cambiare immediatamente il sacchetto. Controllare anche lo stato dei filtri.

Come utilizzare la posizione di parcheggio?

Per una pausa breve, posizionare l'aspirapolvere verticalmente e inserire il gancio della spazzola nell'incavo sul retro dell'apparecchio. Per il riposo, utilizzare l'incavo sotto l'apparecchio.

Dove posso acquistare pezzi di ricambio e accessori?

Utilizzare esclusivamente pezzi originali Bosch. È possibile ordinarli presso il servizio di assistenza Bosch o sul sito www.bosch-home.it. I riferimenti sono indicati nel manuale (es: sacchetti BBZ41FG, filtro HEPA BBZ8SF1).

Come riporre l'aspirapolvere dopo l'uso?

Staccare la spina, riporre il cavo tirandolo leggermente e poi rilasciandolo. Utilizzare il dispositivo di stoccaggio sotto l'apparecchio posizionando la spazzola nell'incavo inferiore.

Cosa fare in caso di calo di aspirazione?

Controllare prima il sacchetto: se è pieno, cambiarlo. Successivamente, pulire i filtri (protezione motore e uscita aria). Se il problema persiste, verificare che il tubo o il flessibile non siano ostruiti.

MANUALE UTENTE Sphera 27 BSA 2700 BOSCH

Descrizione dell'elettrodomestico

1 Spazzola d'aspirazione convertibile per pavimenti
2 Tubo d'aspirazione
3 Bocchetta combinata
4 Attacco per bocchetta combinata *
5 Tubo telescopico
6 Bottone di bloccaggio / Manicotto scorrevole
7 Regolatore dell'aria secondaria
8 Impugnatura del tubo flessible
9 Tubo flessibile d'aspirazione
10 Pennello per mobili
11 Bocchetta per imbottiture
12 Bocchetta per fessure
13 Bocchetta per materassi
14 Bocchetta per pavimenti lisci
15 Cavo di collegamento alla rete elettrica

16 Tasto di inserimento/disinserimento con regolazione elettronica della potenza aspirante
17 Filtr di soffiaggio
18 Supporto
19 Filtro di protezione motore
20 Ausilio d'appoggio
21 Filtri di carta intercambiabili
22 Coperchio
23 mpugnatura di trasporto
24 Griglia di sfiato
25 Indicatore di sostituzione filtro*

*A secondo dell'equipaggiamento

Parti di ricambio ed accessori speciali

A Confezione del filtro di ricambio

Filtro modello G (BBZ41FG)
Per una performance eccezionale: Gplus (BBZ41GPLUS)

Conteno:

4 sacchetti filtro con sistema di chiusura

1 microfiltro igiene

http://www.dust-bag-bosch.com

B Filtr di tessuto (filtr perenne) BBZ10TFG

Filtro riusabile con chiusura a strappo.

C Filtro-HEPA BBZ8SF1

Filtro supplementare per aria di scarico.

Consigliato per allergici. Sostituire agli anno.

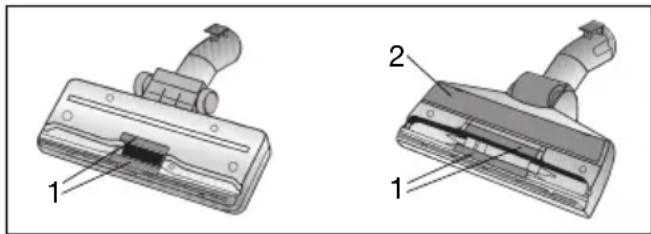

Staccafili (1) e bordo per lucidare (2) sono ottenibili presso il servizio di assistenza clienti e possono essere sostituita a cura dello stesso servizio

D TURBO-UNIVERSAL® - Spazzola per imbottiture BBZ42TB

Spazzolare ed aspirare contemporaneously mobili imbottiti, materassi, sedili d'automobile, ecc.

Particolarmente adatto per aspirare peli di animali. L'azionamento dei rulli a spazzola avvienetramite la corrente d'aspirazione dell'aspirapolvere.

Collegamento elettrico non necessario

E TURBO-UNIVERSAL®-Spazzola per pavimento BBZ102TBB

Spazzolare ed aspirare contemporaneamente tappeti e moquette a peso corto e per qualsiasi altro rivestimenti. Particularmente adatto per aspirare peli di animali.

L'azionamento dei rulli a spazzola avviene tramite la corrente d'aspirazione dell'aspirapolvere.

Collegamento elettrico non necessario.

F Bocchetta per pavimenti lisci BBZ123HD

Per la pulizia di pavimenti lisci (parquet, piastrelle, mattonelle, ...)

Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie BSA.

Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli BSA. è pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descrirente riguardino il modello da Lei scelto.

Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per la Sua aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile.

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare ancche le istruzioni per l'uso.

Utilizzo conforme

Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto per uso industriale.

Utilizzare l'aspirapolvere sostanto sono come individato nelle presenti istruzioni per l'uso.

Il costruttore non si assume alcuna responsabilità per gli eventuali danni causati da un utilizzo non conforme o errato.

Si raccomanda pertanto di osservare scrupolosamente le seguenti avventenze.

L'aspirapolvere cui essere utilizzato esclusivamente con:

Sacchetto filtro originale
- Parti di ricambio, accessori o accessori speciali originali

Normedi sicurezza

Questo appearecchio è conforme alle regole tecniche riconosciute e alle norme di sicurezza in vigore.

■ Collegare e mettere in funzione l'aspirapolvere solo conformmente a quanto riportato sulla targetta di identificazione.
Nonutilizzare mai l'aspirapolvere sensa il sacchetto
filtro. L'apparecchio poudanneggiarsi!
I bambini possono utilizzato l'aspirapolvere sostanto,.
sotto la sorveglianza di un adulto.
Le persone (inclusi i bambini) con abilità fisiche, sensoriali o mentali limitate o privile dell'esperienza e delle conoscenze necessarie non devono utilizzare l'apparecchio除去 sorveglianza o addestramento da parte di una persona responsable per la sicurezza.

L'aspirapolvere non deve essereutilizzato:

su persono animali
per l'aspirazione di:

• sostenze nocive, oggetti affiliati, materiali caldi o incandescenti
• sostenze umide o liquide
• materiali e sostanze inflammabili o esplovice
• genere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali
• polvere di toner di stampanti o fotocopiatrici.

Non tenere l'impugnatura, le spazzole e il tubo in prossimità della testa quando si utilizes l'apparecchio.
Pericolo di lesioni!
- Durante la pulizia, appoggiare l'aspirapolvere su una base solida e sicura.
- Durante la pulizia delle scale tenersi sempre al di sopra dell'apparecchio.

Nei seguenti casi, disattivare subito l'apparecchio e contattare il servizio di assistenza tecnica:

• se l'allacciamento alla rete è danneggiato
• se è stato inavvertamente aspirato del liquido o se all'interno dell'apparecchio è presente del liquido
  -se l'apparecchio ecaduto.

Non utilizzato il cavo di allacciamento alla rete per tirare/trasportare l'aspirapolvere.
In caso di uso prolongato, estrarre completeness il cavo di collegamento alla rete elettrica.
Per staccare l'apparecchio alla rete, afferrare la spina senza tirare il cavo di collegamento alla rete elettrica.
Non far passare il cavo di collegamento alla rete elettrica su bordi affiliati e non schiacciarlo.
Staccare la spina dalla rete elettrica prima di effettuare lavori sull'aspirapolvere o sugli accessori.
Non mettere in funzione l'apparecchio se danneggiato. In caso di anomalia, staccare la spina alla rete elettrica.
Per evitare pericoli, le riparazioni e le sostituzioni delle parti di ricambio dell'aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato.
Proteggere l'aspirapolvere dal maltempo, dall'umidità e dalle fonti di calore.
L'aspirapolvere non è adatto all'uso nei cantieri. L'aspirazione di macerie cui causare il danneggiamento dell'apparecchio.
Disattivare l'apparecchio quando non lo si usa.
Gli apparecchi dismessi devono essere resisi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia.
- Tenere fuori alla portata dei bambini i sacchetti di plastica e le pellicole di imballaggio e smaltirli correttamente (pericolo di soffocamento).
non versare sostanze inflammabili o contenti alcool sui filtri (sacchetto filtro, filtro di protezione motore, filtro aria, ecc.).

Avverenze per lo smaltimento

Imballaggio

L'imballaggio protege l'aspirapolvere da eventuali danni durante il trasporto. É costituito da materiali non inquinanti e più pertanto essere riciclato. Provedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per ilsystema di riciclaggio "Punto verde".

it

Apparecchio dismesso

Gli apparecchi dismessi contengono più molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o presso un centro di ricericlaggio. Per informazioni sulle modalità del ricericlaggio, rivolgersi al proprio rivenditore o all'aministrazione comunale della propria città.

Smaltimento del filtro e del sacchetto filtro

Il filtro e il sacchetto filtro sono realizzati con materiali non inquinanti. Poiché sia il filtrato che il sacchetto filtrato non contengono alcune sostanze nocive è possibile smaltirli con i rifiuti domestici.

Attenzione

La presa di rete deve essere protettaattraverso un
interruptatore di sicurezza di almeno 16 A. Se il dispositivo di protezione scatta al momento dell'attivazione dell'apparecchio, la causa cui essere dovuta al fatto che altri apparecchi con elevata potenza allacciata sono stati collegati contemporaneamente allo stesso circuito. Per evitare che il dispositivo salvavita scatti, prima di attivare l'apparecchio impostare il livello di potenza minimo e scegliere quando solo successivement un livello di potenza superiore.

Apriré la pagina con le illustrazioni

Prima di utilizzato l'apparecchio per la prima volta

Figura 1\*

Collegare e fissare l'impugnatura al tubo flessibile di aspirazione.

Messa in funzione

Figura 2

a) Ilnserire fino al punto d'arresto il manicotto del tubo flessibile d'aspirazione nell'apposto raccordo.
b) Per staccare il tubo flessibile premere sui due arresti.

Figura 3*

Unire assieme maniglia e tubo flessible.

Figura 4\*

a) Unire assieme bocchetta per pavimenti e tubo d'aspirazione.
b) Inserire il tubo telescopico nel raccordo della bocchetta per pavimenti e bloccarlo con un movimento di rotazione.

^* A secondo dell'equipaggiamento

Figura 5\*

a) Unire assieme i tubi d'aspirazione.
b) Per impostare la necessità lunghezza sbloccare il tubo telescopico mediante il pulsante di regolazione e spostare il manicotto scorrevole in direzione della freccia.

Figura 6\*

Inserire l'attacco per gli accessori sulla bocchetta combinata e poi collegare al tubo d'aspirazione/tubo telescopico

Figura 7

Afferrare la spina del cavo di collegamento ed estrarre la desiderata lunghezza di cavo; insere la spina in una presa di corrente.

Figura 8

Inserire/disinserire l'aspirapolvere azionando il comando di inserimento/disinserimento nella relativa direzione della freccia.

Figura 9\*

a) Regolare la potenza d'aspirazione girando il dato di insertimento/disinserimento nella relativa direzione della freccia.
b) La potenza d'aspirazione cui assere ulteriormente regolata mediante il regolatore dell'aria secondaria.

Apertura del regolatore dell'aria secondaria
riduzione della potenza d'aspirazione
Chiusura del regolatore dell'aria secondaria
imassima potenza aspirante

Aspirare

Figura 10

Impostare la spazzola d'aspirazione per pavimenti
Tappeti moquette
Pavimento Iscio

Figura 11\*

Aspirare con accessori (collegare ovvero insertire sul tubo d'aspirazione a seconda del fabbisogno)

a) Bocchetta combinata
Per l'aspirazione di fessure ed angoli ovvero per aspirazione mobili imbotti, tendine, ecc.
b) Bocchetta per fessure
Per l'aspirazione di fissure ed angoli.
c) Bocchetta per imbottiture
Per l'aspirazione di mobili imbottiti, tendine, ecc.
d) Bocchetta per materassi
Per l'aspirazione di materassi, imbottiture. ecc.
e) Bocchetta per pavimenti lisci
Per l'aspirazione di pavimenti con rivestimenti lisci (piastrelle, parquet, ecc.)
1) Pennello per mobili
per aspirare incorniciature di finestre, armadi, profilati, ecc.

Figura 12

Per brevi pause è possibile'utilizzare l'ausilio d'appoggio presente sul retro dell'elettrodomestico. Inserire il gancio A presente sulla bocchetta per pavimenti nell'incavo presente sul retro dell'aspirapolvere.

Figura 13

Perutilizzare l'aspirapolvere in luoghi scomodi, ad esempio su scale, è possibile trasportare I'elettrodomestico afferrandolo per le due maniglie.

Dopo aver fatto uso dell'aspirapolvere

Figura 14

Staccare la spina dalla presa di corrente. Tirare brevamente il cavo di collegamento e lasciarlo poi libero (il cavo si avvolge automaticamente)".

Figura 15

Per ripore/trasportare l'elettrodomestico è possibile far uso dell'ausilio di riposizione presente sul retro dell'aspirapolvere.

Collocare l'aspirapolvere in posizione verticale e Inserire il gancio presente sulla spazzola per pavimenti nell'incavo presente sul lato inferiore dell'aspirapolvere.

Sostituzione dei filtri

Sostituire del sacchetto raccoglipolvere

Figura 16\*

L'indicatore di sostituzione filtering sostenizione presente sul coperchio assume il colore giallo.

Figura 17

Apriré l coperchio azionando la leva di chiusura in direzione della freccia.

Figura 18

a) Chiudere il sacchetto della polvere tirando l'apposita linguetta ed estrarlo dall'aspirapolvere.
b) Inserire fino all'arresto nel supporto un nuovo sacchetto della polvere.

■ Attenzione - Chiudere il coperchio solo dopo aver
- applicato il filtro di carta.

Dopo aver aspirato polveri finissime (come ad esempio gesso, cemento, ecc.), pulire il filtro del motore, se necessario sostituire il microfiltro.

Pulizia del filtro di protezione del motore

Si consiglia di pulire ilhetto di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo!

Figura 19\*

Aprire il coperchio del vano di raccolta dello sporco (cfr. Figura 17).
- Estrarre il filtro di protezione del motore nel senso indicato alla freccia.
Pulire il filtro di protezione del motore battendolo leggermente.

In caso di forte imbrattamento, é necessario lavare il filtrò di protezione del motore.
Successivamente, lasciarlo asciugare per almeno 24 ore.
In seguito alla pulizia, insere il filtro di protezione del motore nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del microfiltro d'igiene

(Non è presente negli appearecchi dotati di filtering HEPA).
Quando va sostituito il microfiltrato: all'inizio di agli nuova confezione di filtri di carta.

Figura 20\*

Aprière l coperchio.
Estrarre ed aprire il supporto del filtr.
Smaltire il vecchio microfiltro d'igiene ed insere il nuovo nel supporto.
Spingere il supporto del filtrone nell'elettrodomestico e chiudere il coperchio.

Pulizia del filtro igienico

Si consiglia di pulire il fatto igienico a intervalli regolari, battendolo leggermente e lavandolo!

Figura 21\*

Aprire il coperchio del vano di raccolta dello sporco (cfr. Figura 17).
- Estrarre il supporto del filtrro nel sensoindicato alla freccia.
■ Pulire ilhetto igienico battendolo leggermente
In caso di sporco resistente, lavare il filtro igienico.
Successivement, lasciarlo asciugare per almeno 24 ore.
- Spingere il supporto del filtrto al di sotto delle due alette e muoverlo nel senso indicato alla freccia finché non si innesta in posizione.
■ Chiudere il coperchio del vano di raccolta dello sporco.

Cura dell'elettrodomestico

• Prima di procedere ad agli pulizia disinserire l'elettrodomestico e staccare sempre la spina alla presa di corrente.
  L'aspirapolvere e tutti gli accessori di plastica possono essere puliti con un normale detersivo per parti di plastica.

Nonutilizzare detersivi abrasivi,detersivi per
- vetri oppure detersivi d'uso generale.

Non immergere mai in acqua I'aspirapolvere.

• Alla necessità l'interno dell'aspirapolvere più essere aspirato con un'alto aspirapolvere oppure con un panno o pennello asciutti.

Cambiamenti riservati.

Toestelbeschrijving

O aspiradorso podeserutilizzatocom:

4aokoue c piatpou e koumu

1 μikpφiλtpo uyieiwns

http://www.dust-bag-bosch.com

BΦiATPO upaouativwv (diapkεc φiATPO) BBZ10TFG

Noanawc xnpoiuonoiouevo piTpo e opa ouppa.

BSH Elettrodomestici S.p.A.

Via M. Nizzoli 1

20147 Milano (MI)

Numero verde 800 829120

mailto:[e-mail]

www.bosch-home.com

KZ Kazakhstan, Ka3akctah

Kombitechnocenter

Seyfulina No:422

480096 Almaty

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

LB Lebanon,

Teheni, Hana & Co.

Boulevard Dora 4043 Beyrouth

P.O.Box 90449

Jdeideh 1202 2040

Tel.: [phone]

Fax:[phone]

mailto:[e-mail]

IT Conizioni di garanzia

Per questo apparecchio valgone le condizioni di garanzia stabilite alla ns. Rappresentanza nella rispettiva Nazione.

Il venditore dell'apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompagnata da regolare documento fiscale di acquisto rilasciato dal venditore.

"Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici dismessi (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il ricericlaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea."

nI
