MANUALE UTENTE X801DU ALPINE

• MANUALE DI INSTALLAZIONE

• Indice AVVERTIMENTO p. 2
• ATTENZIONE p. 2
• Precauzioni p. 3
• Elenco accessori p. 3
• Installazione p. 3
• Precauzioni sulla posizione di installazione p. 3

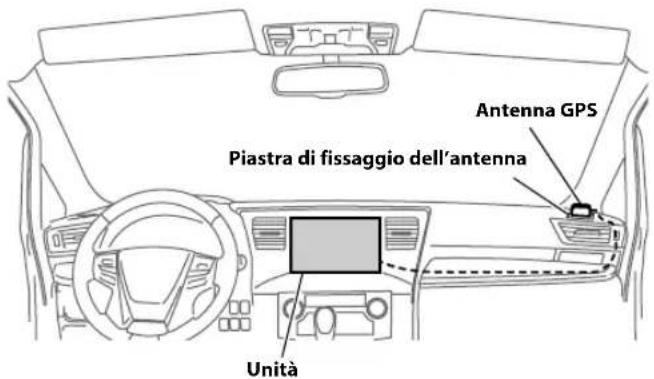

• Montaggio dell’antenna GPS all’interno del veicolo p. 3
• Esempio di installazione utilizzando la staffa di montaggio originale p. 4
• Collegamenti p. 5
• Se l’alimentazione ACC non è disponibile p. 8

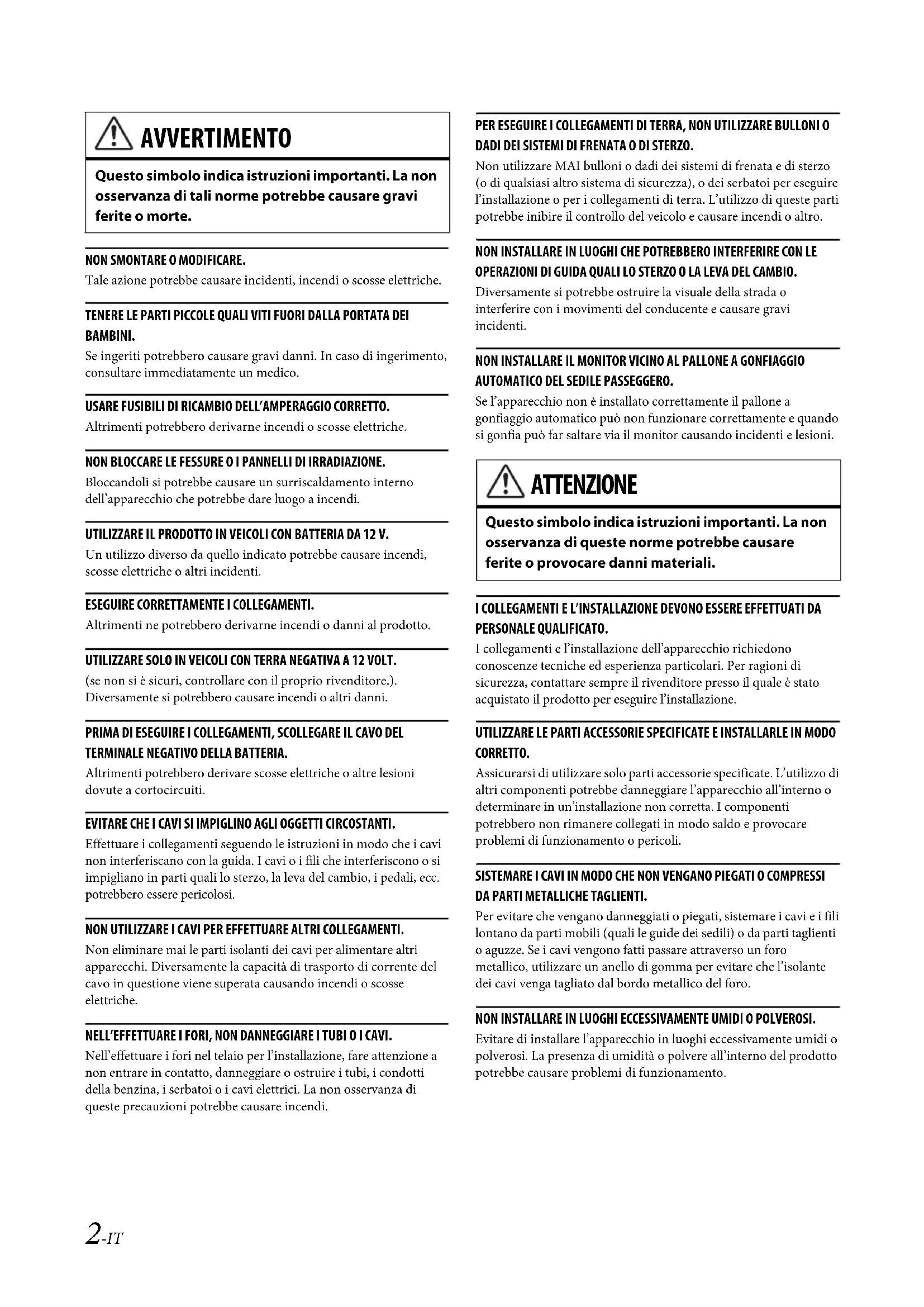

• Esempio di sistema 05IT00X801D-U.book Page 1 Tuesday, May 19, 2015 2:12 PM2-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) NON SMONTARE O MODIFICARE. Tale azione potrebbe causare incidenti, incendi o scosse elettriche. TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BAMBINI. Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico. USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO CORRETTO. Altrimenti potrebbero derivarne incendi o scosse elettriche. NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE. Bloccandoli si potrebbe causare un surriscaldamento interno dell’apparecchio che potrebbe dare luogo a incendi. UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V. Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti. ESEGUIRE CORRETTAMENTE I COLLEGAMENTI. Altrimenti ne potrebbero derivarne incendi o danni al prodotto. UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT. (se non si è sicuri, controllare con il proprio rivenditore.). Diversamente si potrebbero causare incendi o altri danni. PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA. Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti. EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI. Effettuare i collegamenti seguendo le istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferiscono o si impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi. NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI. Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche. NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI. Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi. PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro. NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO. Diversamente si potrebbe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti. NON INSTALLARE IL MONITOR VICINO AL PALLONE A GONFIAGGIO AUTOMATICO DEL SEDILE PASSEGGERO. Se l’apparecchio non è installato correttamente il pallone a gonfiaggio automatico può non funzionare correttamente e quando si gonfia può far saltare via il monitor causando incidenti e lesioni. I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione. UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO. Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli. SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI. Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga tagliato dal bordo metallico del foro. NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI. Evitare di installare l’apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all’interno del prodotto potrebbe causare problemi di funzionamento. AVVERTIMENTO Questo simbolo indica istruzioni importanti. La non osservanza di tali norme potrebbe causare gravi ferite o morte. ATTENZIONE Questo simbolo indica istruzioni importanti. La non osservanza di queste norme potrebbe causare ferite o provocare danni materiali. 05IT00X801D-U.book Page 2 Tuesday, May 19, 2015 2:12 PM3-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) p. 9

• Prima di installare l’unità, assicurarsi di aver scollegato il cavo dal polo negativo (–) della batteria. Ciò riduce il rischio di danni all’unità nel caso di cortocircuiti.• Assicurarsi di collegare i cavi codificati in base al colore secondo il diagramma. Collegamenti erronei possono causare problemi di funzionamento dell’unità o danni al sistema elettrico della vettura.• Quando si eseguono i collegamenti al sistema elettrico della vettura, fare attenzione ai componenti installati in fabbrica (ad esempio, il computer di bordo). Non servirsi di questi cavi per fornire alimentazione all’unità. Quando si collega l’unità alla scatola dei fusibili, assicurarsi che il fusibile per il circuito dell’unità sia dell’amperaggio corretto. In caso di dubbi, consultare il rivenditore Alpine.• L’unità è dotata di connettori RCA femmina per il collegamento ad altre unità (ad esempio un amplificatore), anch’esse dotate di connettori RCA. Può essere necessario un adattatore per collegare altre unità. In questo caso, richiedere assistenza al rivenditore autorizzato Alpine.• Assicurarsi di collegare i cavi (–) dell’altoparlante al terminale (–) dell’altoparlante. Non collegare in nessun caso i cavi degli altoparlanti del canale sinistro e del canale destro tra di loro, né al telaio della vettura. Elenco accessori

• Manuale d’uso........................................................................................1 set Installazione Angolo di installazioneInstallare l’unità con un’angolazione compresa tra la posizione orizzontale e i 30°. Tenere in considerazione che l’installazione a un angolo non compreso nell’intervallo indicato comporterà una riduzione delle prestazioni ed eventuali danneggiamenti. 1 Pulire l’area di installazione. 2 Posizionare la piastra di fissaggio dell’antenna GPS. 3 Montare l’antenna GPS.

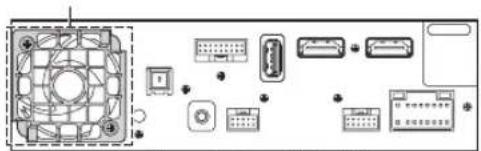

• Non installare l’antenna GPS all’interno della console centrale.- Installare l’antenna GPS su una superficie piatta del cruscotto o del pannello posteriore.- Verificare che l’antenna GPS non sia coperta (ostruita) da superfici o oggetti metallici.• Se l’antenna GPS viene installata vicino l’unità, la ricezione risulta compromessa e la posizione del veicolo visualizzata può non essere corretta.- Installare l’antenna GPS a una distanza sufficiente dall’unità.- Avvolgere il cavo dell’antenna GPS a una certa distanza dal pannello anteriore dell’unità.• Alcuni tipi di vetri riflettenti o atermici possono bloccare le onde ad alta frequenza. Se con l’antenna installata all’interno del veicolo la ricezione non è di buona qualità, provare a montarla esternamente.Utente X801D-UPer installare l’unità X801D-U, fare riferimento al manuale del kit di installazione in vendita separatamente per ogni tipo di vettura.AttenzioneNon bloccare la ventola dell’unità poiché ciò potrebbe impedire la circolazione dell’aria. Se bloccata, il calore si accumula all’interno dell’unità e potrebbe dar luogo a un incendio.Foro di ventilazione ariaParte posteriore dell’unità<esempio> Precauzioni sulla posizione di installazione Montaggio dell’antenna GPS all’interno del veicolo.

0 - 30°Piastra di fissaggio dell’antennaAntenna GPSUnità

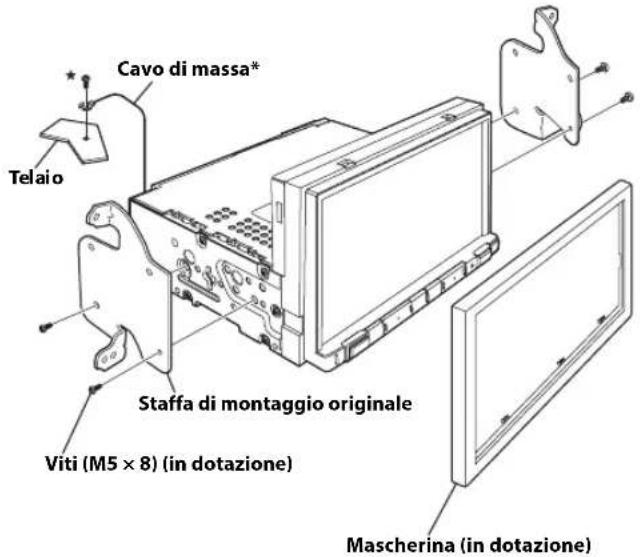

05IT00X801D-U.book Page 3 Tuesday, May 19, 2015 2:12 PM4-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) 1 Montare la staffa di montaggio originale sull’unità utilizzando le viti in dotazione.

• Per collegare saldamente il cavo di massa, utilizzare una vite già fissata su una parte metallica del veicolo (contrassegnata con ( )) o un punto metallico nudo e pulito sul telaio del veicolo. 2 Collegare tutti gli altri cavi dell’unità secondo le indicazioni riportate nella sezione “Collegamenti” (pagina 5). 3 Montaggio dell’unità sul veicolo.

• Fissare i cavi attentamente. Non danneggiarli infilandoli all’interno di parti mobili, come ad esempio le guide dei sedili, o posizionandoli contro bordi affilati o aguzzi. Nota sull’utilizzo dei cavi di collegamento HDMI Quando si utilizzano i cavi di collegamento HDMI, fissare i cavi ai terminali HDMI con la staffa di fissaggio HDMI in dotazione. 1 Fare scorrere la staffa di fissaggio HDMI nelle scanalature (A). 2 Fissarla con la vite (B). Esempio di installazione utilizzando la staffa di montaggio originale Cavo di massa*Tel ai oViti (M5 × 8) (in dotazione)Staffa di montaggio originaleMascherina (in dotazione)Terminale HDMI (A) (B) Staffa di fissaggio HDMI (in dotazione) (A) 05IT00X801D-U.book Page 4 Tuesday, May 19, 2015 2:12 PM5-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

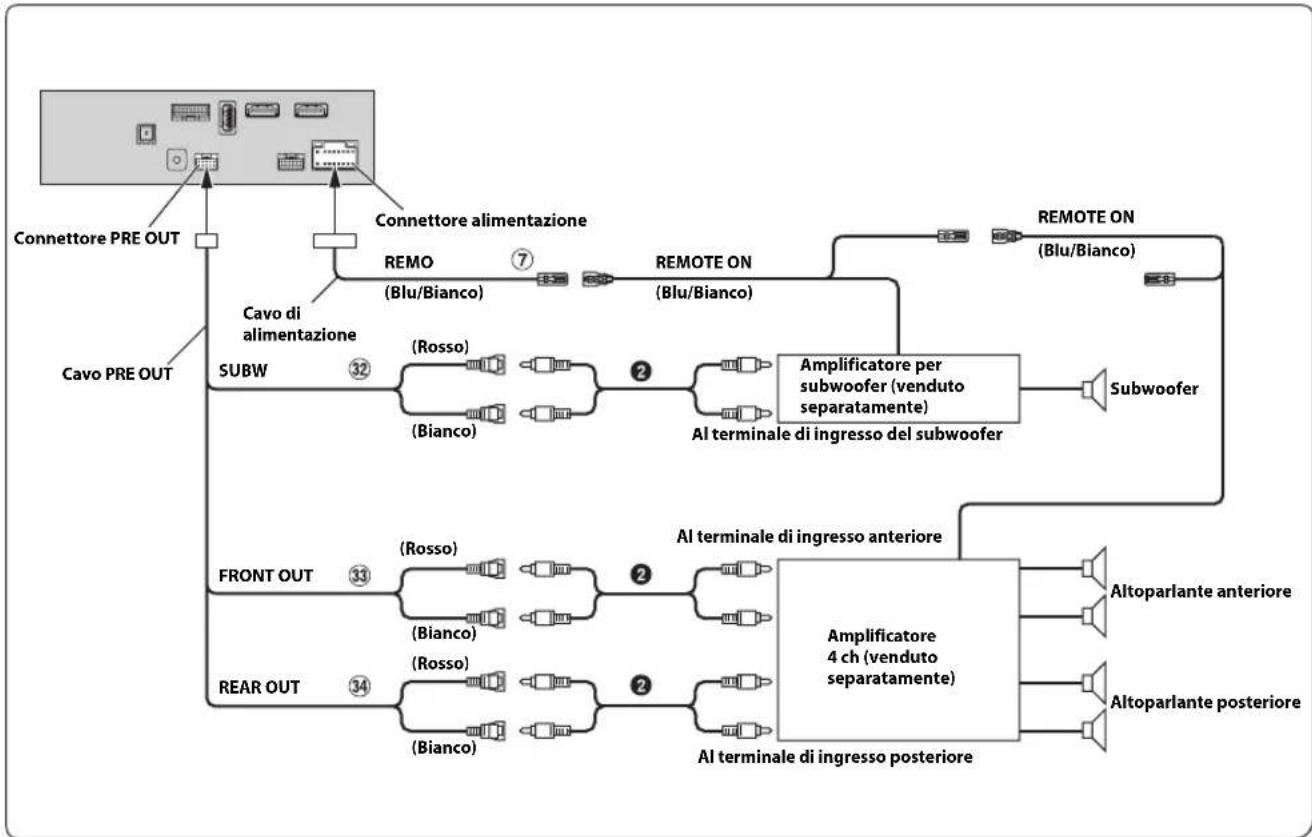

Spina antenna ISO Antenna GPS (in dotazione) Alla linea impulsi di velocità del veicolo Alla telecamera anteriore o posteriore Alla scatola Interfaccia CAN All’iPod/iPhone o al dispositivo di uscita AUX All’amplificatore o equalizzatore Al lato positivo del cavo del segnale delle luci posteriori della vettura Al cavo del segnale del freno di stazionamento All’antenna elettrica Posteriore sinistro Anteriore sinistro Anteriore destro Posteriore destro Altoparlanti Al cavo di ingresso del telecomando di DVE-5300 Al cavo di ingresso del telecomando del monitor posteriore Al cavo di uscita del telecomando Al cavo di ingresso del telecomando Alla scatola interfaccia del telecomando sullo sterzo Microfono (venduto separatamente) Al terminale di ingresso dell’amplificatore quando si aggiunge un amplificatore esterno ACC (Rosso) GND (Nero)P. A N T(Blu) BATT (Giallo)Cavo PRE OUT(Bianco)(Bianco/Nero)(Grigio/Nero)(Grigio)(Viola/Nero)(Viola)Cavo CAN I/F Chiave di accensione Batteria DVD STATUS IN(Rosso/Bianco) Al cavo di uscita del telecomando di DVE-5300 05IT00X801D-U.book Page 5 Tuesday, May 19, 2015 2:12 PM6-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) Presa antenna radio Adattatore antenna ISO/JASO (venduto separatamente) È possibile che sia richiesto un adattatore per antenna ISO/JASO, a seconda della vettura. Cavo del sensore di velocità (Verde/Bianco) Collegamenti non corretti alla linea impulsi di velocità potrebbero disattivare importanti funzioni di sicurezza del veicolo (per esempio i freni o gli airbag). Tali eventi potrebbero causare incidenti, anche mortali. Si raccomanda vivamente di affidare l’installazione a un rivenditore Alpine autorizzato e qualificato. Connettore di ingresso CAMERA diretto Utilizzare quando è collegata la telecamera diretta opzionale. Connettore interfaccia CAN Alla scatola Interfaccia CAN

• Se all’unità vengono collegate sia la scatola Interfaccia CAN che la scatola dell’interfaccia display della vettura, è possibile che l’operazione non venga eseguita correttamente. Connettore AUX INPUT Cavo di ingresso del segnale video dell’iPod/iPhone o del segnale video/audio AUX.

• È necessario un cavo di interfaccia AV/RCA venduto separatamente (da presa AV mini a 4 poli a 3-RCA) o la prolunga VIDEO AV iPod in dotazione con il kit di collegamento KCU-461iV. Per i dettagli sull’utilizzo di un cavo di interfaccia AV/RCA (da presa AV mini a 4 poli a 3-RCA), vedere “Cavo di interfaccia AV/RCA utilizzabile (da presa AV mini a 4 poli a 3- RCA)” (pagina 7). Cavo di accensione tramite telecomando (Blu/Bianco) Collegare questo cavo al cavo di accensione tramite telecomando dell’amplificatore o processore di segnali. Cavo della retromarcia (Arancione/Bianco) Collegare alla parte positiva delle luci di retromarcia della vettura. Tali luci si accendono quando si innesta la retromarcia (R). Se il cavo è collegato correttamente, ogni volta che si imposta la retromarcia (R), l’immagine video passa automaticamente alla telecamera posteriore. Cavo freno di stazionamento (Giallo/Blu) Collegare questo cavo all’alimentazione dell’interruttore del freno di stazionamento per trasmettere i segnali di stato del freno di stazionamento all’unità. Connettore alimentazione ISO Cavo di alimentazione asservita (Accensione) (Rosso) Collegare questo cavo a un terminale interrotto sulla scatola fusibili della vettura o ad un’altra fonte di alimentazione inutilizzata che fornisce (+) 12 V solo quando l’accensione è inserita o nella posizione accessoria. Cavo di massa (Nero) Collegare questo cavo a una massa idonea nel telaio della vettura. Assicurarsi che il collegamento sia eseguito a metallo nudo e che sia fissato saldamente con la vite per lamiere in dotazione. Cavo antenna elettrica (Blu) Collegare questo cavo al terminale +B dell’antenna elettrica, se applicabile.

• Questo cavo deve essere usato solo per comandare l’antenna elettrica della vettura. Non usarlo per accendere un amplificatore o un processore di segnali, ecc. Cavo batteria (Giallo) Collegare questo cavo al terminale positivo (+) della batteria della vettura. Portafusibile (15A) Connettore ISO (Uscita altoparlante) Cavo di uscita altoparlante (+) posteriore sinistro (Verde) Cavo di uscita altoparlante (–) posteriore sinistro (Verde/ Nero) Cavo di uscita altoparlante (+) anteriore sinistro (Bianco) Cavo di uscita altoparlante (–) anteriore sinistro (Bianco/ Nero) Cavo di uscita altoparlante (–) anteriore destro (Grigio/ Nero) Cavo di uscita altoparlante (+) anteriore destro (Grigio) Cavo di uscita altoparlante (–) posteriore destro (Viola/ Nero) Cavo di uscita altoparlante (+) posteriore destro (Viola) Cavo di uscita del telecomando (Marrone) (Per il lettore DVD DVE-5300) Collegare questo cavo al cavo di ingresso del telecomando. Questo cavo emette i segnali di controllo dal telecomando. Cavo di uscita del telecomando (Marrone) (Per il monitor posteriore) Collegare questo cavo al cavo di ingresso del telecomando. Questo cavo emette i segnali di controllo dal telecomando. Cavo di ingresso del telecomando (Marrone/Bianco) Collegare un prodotto Alpine esterno al cavo di uscita del telecomando. 05IT00X801D-U.book Page 6 Tuesday, May 19, 2015 2:12 PM7-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

Cavo di uscita del telecomando (Marrone) Collegare questo cavo al cavo di ingresso del telecomando. Questo cavo emette i segnali di controllo dal telecomando. Cavo di ingresso del telecomando del DVD (Rosso/ Bianco) (Per il lettore DVD DVE-5300) Collegare il lettore DVD DVE-5300 al cavo di uscita del telecomando. Connettore interfaccia telecomando sullo sterzo Alla scatola interfaccia del telecomando sullo sterzo. Per informazioni sui collegamenti, consultare il rivenditore Alpine di zona. Connettore di ingresso MIC Al microfono (venduto separatamente)

• Quando si utilizza un microfono opzionale, impostare l’opzione di selezione del microfono su “Esterno”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione di selezione del microfono” nel MANUALE D’USO (CD-ROM). Connettori RCA per subwoofer ROSSO per il canale destro, BIANCO per il sinistro. Connettori RCA di uscita anteriore Possono essere utilizzati come connettori RCA di uscita anteriore. ROSSO per il canale destro, BIANCO per il sinistro. Connettori RCA di uscita posteriore Possono essere utilizzati come connettori RCA di uscita posteriore. ROSSO per il canale destro, BIANCO per il sinistro. Presa antenna GPS Collegare a un’antenna GPS (in dotazione). Connettore CAN I/F Connettore USB All’unità flash USB o all’iPod/iPhone. Connettore di ingresso HDMI Connettore di uscita HDMI Connettore alimentazione Connettore W.REMOTE Connettore PRE OUT Connettore dell’antenna DAB All’antenna DAB (venduta separatamente). Cavo di interfaccia AV/RCA utilizzabile (da presa AV mini a 4 poli a 3-RCA) Convenzione per il sistema di cablaggio:

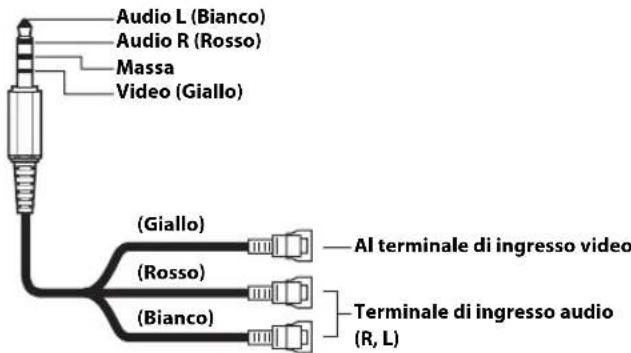

• La configurazione delle prese AV mini a 4 poli disponibili in commercio non è standardizzata. Audio L (Bianco)Audio R (Rosso)MassaVideo (Giallo)(Giallo)(Rosso)(Bianco)Al terminale di ingresso videoTerminale di ingresso audio (R, L) 05IT00X801D-U.book Page 7 Tuesday, May 19, 2015 2:12 PM8-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) Diagramma di collegamento dell’interruttore SPST (venduto separatamente)

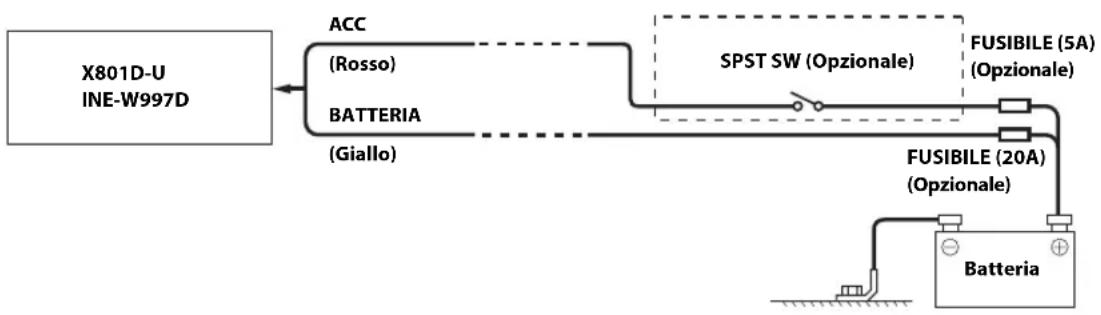

• Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (unipolare, inserzione singola) (venduto separatamente) e un fusibile (venduto separatamente).

• Lo schema di collegamento e l’amperaggio del fusibile della figura precedente si riferiscono all’uso della sola unità.

• Se il cavo di alimentazione (accensione) dell’unità è collegato direttamente al polo positivo (+) della batteria del veicolo, l’unità consuma corrente (alcune centinaia di milliampere) anche quando l’interruttore è in posizione OFF; pertanto, è possibile che la batteria si scarichi. Se l’alimentazione ACC non è disponibile X801D-U INE-W997D (Rosso) (Giallo) SPST SW (Opzionale) FUSIBILE (5A) (Opzionale) FUSIBILE (20A) (Opzionale) Batteria ACC BATTERIA Per evitare la penetrazione di disturbi esterni nel sistema audio.

• Collocare l’unità e disporre i cavi ad almeno 10 cm di distanza dal cablaggio della vettura.

• Tenere i cavi elettrici della batteria il più lontano possibile dagli altri cavi.

• Collegare il cavo di massa saldamente ad un punto metallico nudo (eliminare vernice, sporco e grasso, se necessario) del telaio della vettura.

• Se si aggiunge un dispositivo antidisturbo opzionale, collegarlo il più lontano possibile dall’unità. Presso i rivenditori Alpine sono disponibili vari dispositivi antidisturbo. Rivolgersi al proprio rivenditore per ulteriori informazioni.

• Il rivenditore Alpine conosce i rimedi migliori per la prevenzione dei disturbi. Rivolgersi al proprio rivenditore per ulteriori informazioni. 05IT00X801D-U.book Page 8 Tuesday, May 19, 2015 2:12 PM9-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

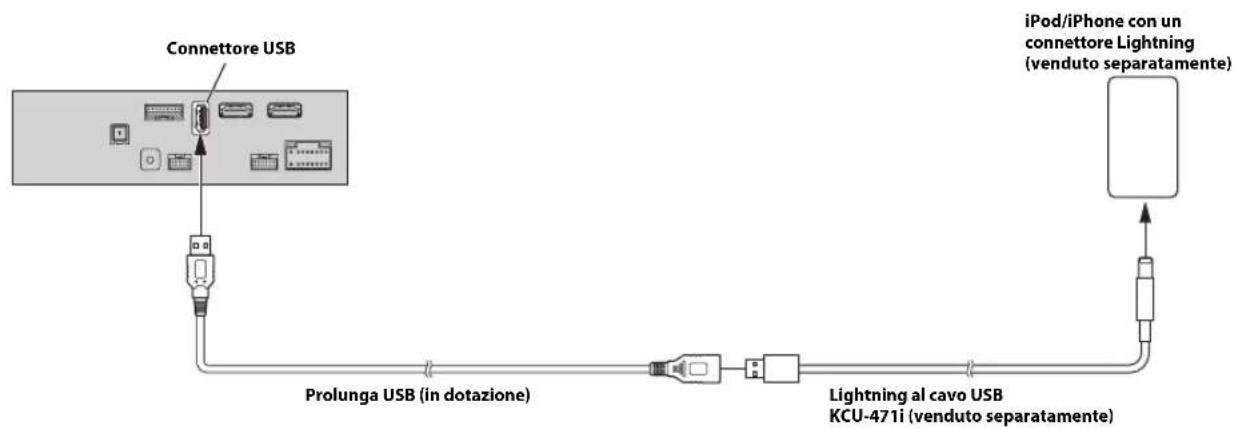

Esempio di sistema Collegamento di un iPod/iPhone Connettore AUX INPUT

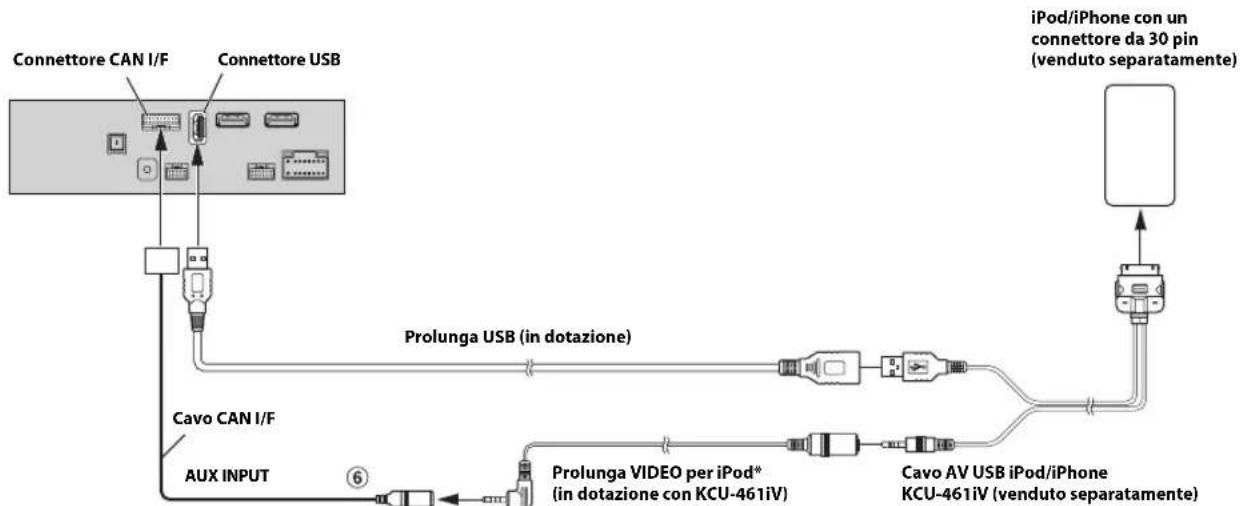

• Per collegare un iPod/iPhone, è necessario un cavo Lighting a USB venduto separatamente (KCU-471i) o un cavo AV USB iPod/iPhone AV (KCU-461iV).

• Eseguire il collegamento mediante HDMI per visualizzare video e immagini da un iPhone mediante un connettore Lightning (pagina 10).

• Non lasciare l’iPod/iPhone all’interno della vettura per un periodo di tempo prolungato. Il calore e l’umidità possono danneggiare l’iPod/iPhone e potrebbe non essere possibile riprodurlo nuovamente. Quando si esegue il collegamento a un iPod/iPhone mediante il connettore Lightning Connettore USBProlunga USB (in dotazione)iPod/iPhone con un connettore Lightning (venduto separatamente)Lightning al cavo USBKCU-471i (venduto separatamente)Connettore CAN I/FiPod/iPhone con un connettore da 30 pin(venduto separatamente)AUX INPUTProlunga VIDEO per iPod*(in dotazione con KCU-461iV)Cavo AV USB iPod/iPhoneKCU-461iV (venduto separatamente)Prolunga USB (in dotazione)
• Se iPod VIDEO è supportato, usare la prolunga per iPod VIDEO. Quando si utilizza iPod VIDEO, impostare la selezione della sorgente AUX su “iPod Video”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione del modo AUX” nel MANUALE D’USO (CD-ROM). Quando si esegue il collegamento a un iPod/iPhone mediante il connettore da 30 pin Connettore USBCavo CAN I/F 05IT00X801D-U.book Page 9 Tuesday, May 19, 2015 2:12 PM10-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) Collegamento di un’unità flash

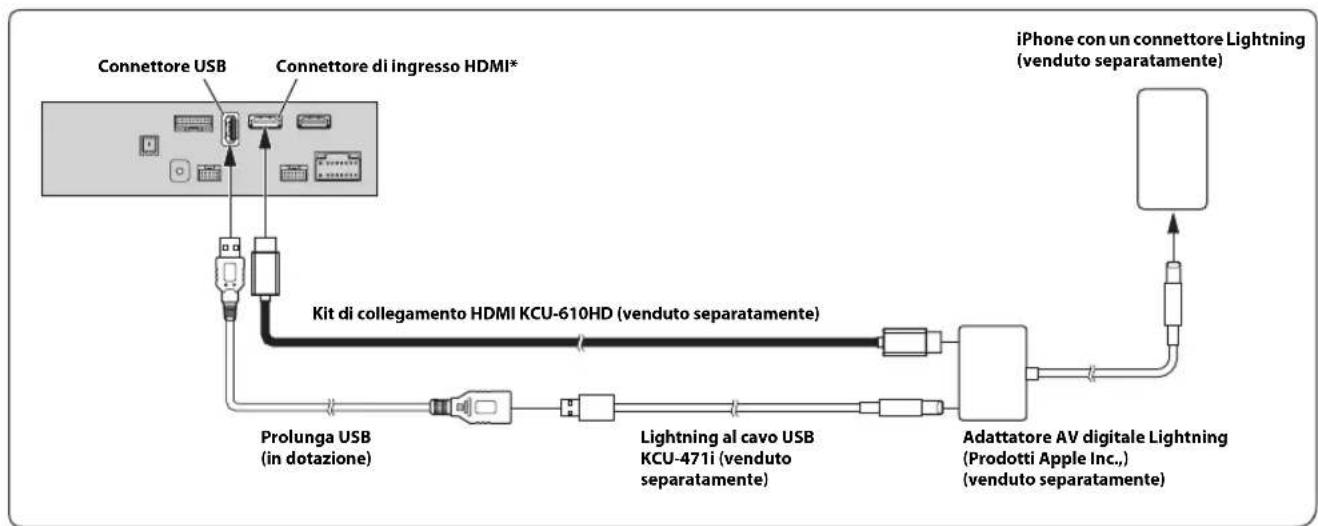

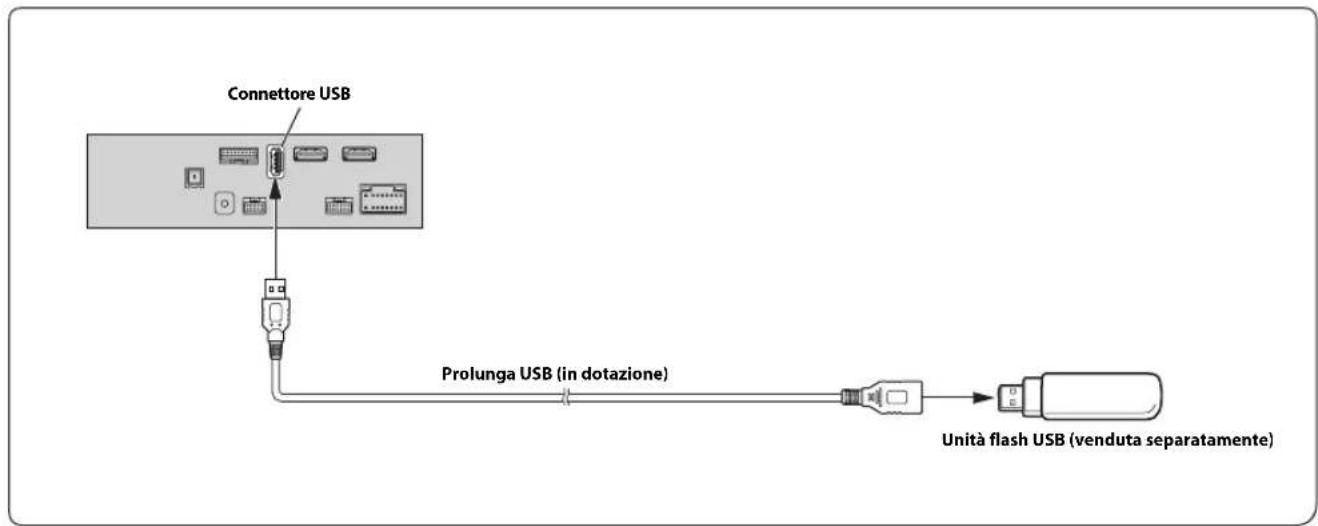

• Non lasciare un’unità flash all’interno della vettura per un periodo di tempo prolungato. Calore e umidità potrebbero danneggiarla. Collegamento di un dispositivo HDMI (iPhone con un connettore Lightning)

• Quando si collega un cavo di collegamento HDMI, assicurarsi di fissarlo utilizzando la staffa di fissaggio HDMI in dotazione. Per dettagli sul fissaggio del cavo, vedere “Nota sull’utilizzo dei cavi di collegamento HDMI” (pagina 4).

• Impostare la configurazione HDMI su “HDMI”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione di HDMI” nel MANUALE D’USO (CD-ROM). Connettore USBUnità flash USB (venduta separatamente)Prolunga USB (in dotazione)Connettore USBAdattatore AV digitale Lightning (Prodotti Apple Inc.,) (venduto separatamente)Kit di collegamento HDMI KCU-610HD (venduto separatamente)Connettore di ingresso HDMI*Prolunga USB (in dotazione)Lightning al cavo USB KCU-471i (venduto separatamente)iPhone con un connettore Lightning (venduto separatamente) 05IT00X801D-U.book Page 10 Tuesday, May 19, 2015 2:12 PM11-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

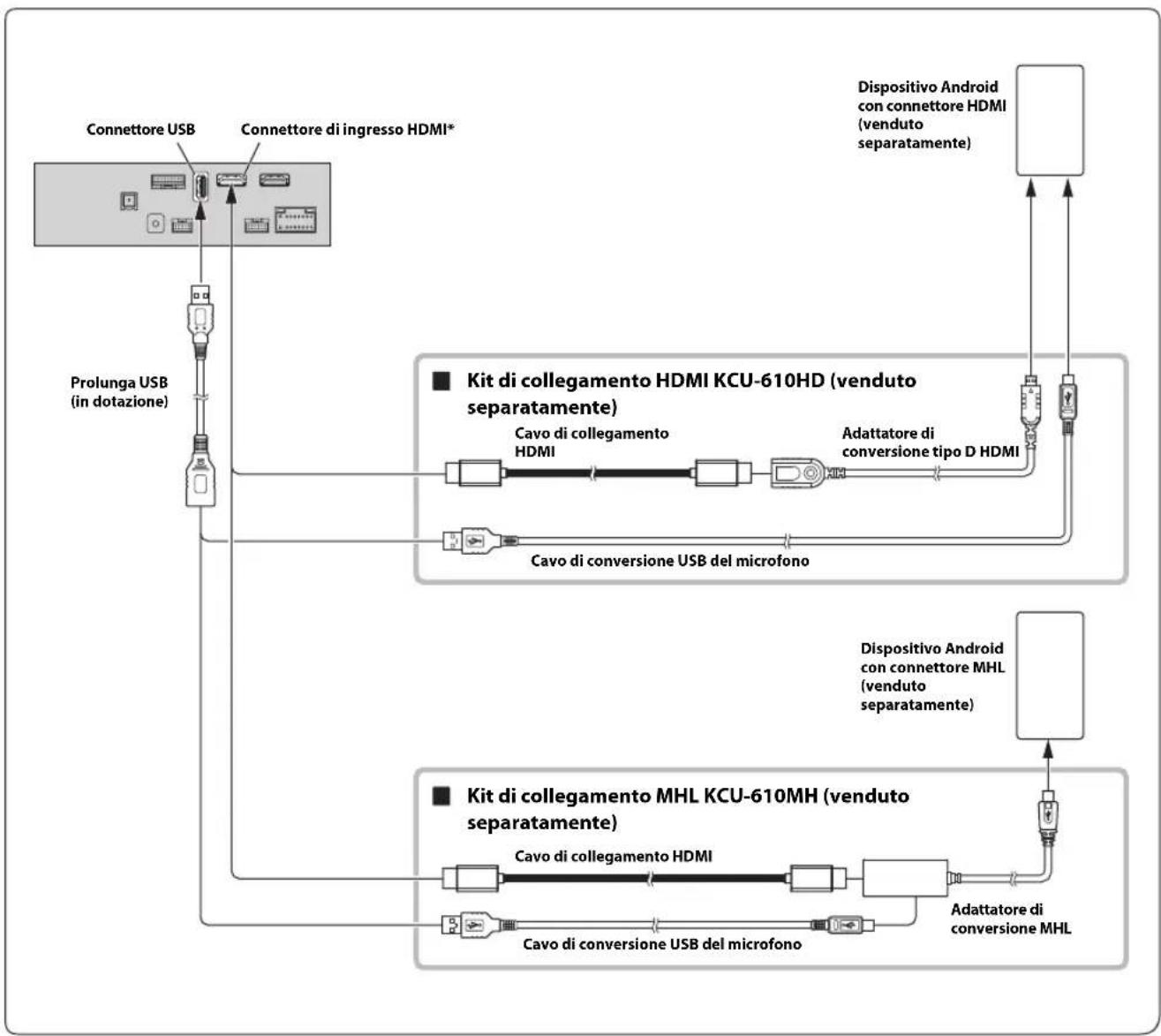

• È richiesto un kit di collegamento o un kit di adattamento adeguato al tipo di terminale sul dispositivo di collegamento.

• Impostare la configurazione HDMI su “HDMI”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione di HDMI” nel MANUALE D’USO (CD-ROM).

• Quando si collega un cavo di collegamento HDMI, assicurarsi di fissarlo utilizzando la staffa di fissaggio HDMI in dotazione. Per dettagli sul fissaggio del cavo, vedere “Nota sull’utilizzo dei cavi di collegamento HDMI” (pagina 4). Connettore USBAdattatore di conversione tipo D HDMIConnettore di ingresso HDMI*Prolunga USB (in dotazione) Kit di collegamento HDMI KCU-610HD (venduto separatamente) Dispositivo Android con connettore HDMI (venduto separatamente)Cavo di collegamento HDMI Cavo di conversione USB del microfonoDispositivo Android con connettore MHL (venduto separatamente)Adattatore di conversione MHL Kit di collegamento MHL KCU-610MH (venduto separatamente) Cavo di collegamento HDMICavo di conversione USB del microfono 05IT00X801D-U.book Page 11 Tuesday, May 19, 2015 2:12 PM12-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) Collegamento di un DVE-5300 e di un monitor posteriore con supporto HDMI Cavo di uscita del telecomando (Marrone) (Per il lettore DVD DVE-5300) Cavo di uscita del telecomando (Marrone) (Per il monitor posteriore) Cavo di ingresso del telecomando (Marrone/Bianco) (Per il monitor posteriore) Cavo di ingresso del telecomando del DVD (Rosso/ Bianco) (Per il lettore DVD DVE-5300)

• Quando si collega un cavo di collegamento HDMI, assicurarsi di fissarlo utilizzando la staffa di fissaggio HDMI in dotazione. Per dettagli sul fissaggio del cavo, vedere “Nota sull’utilizzo dei cavi di collegamento HDMI” (pagina 4).

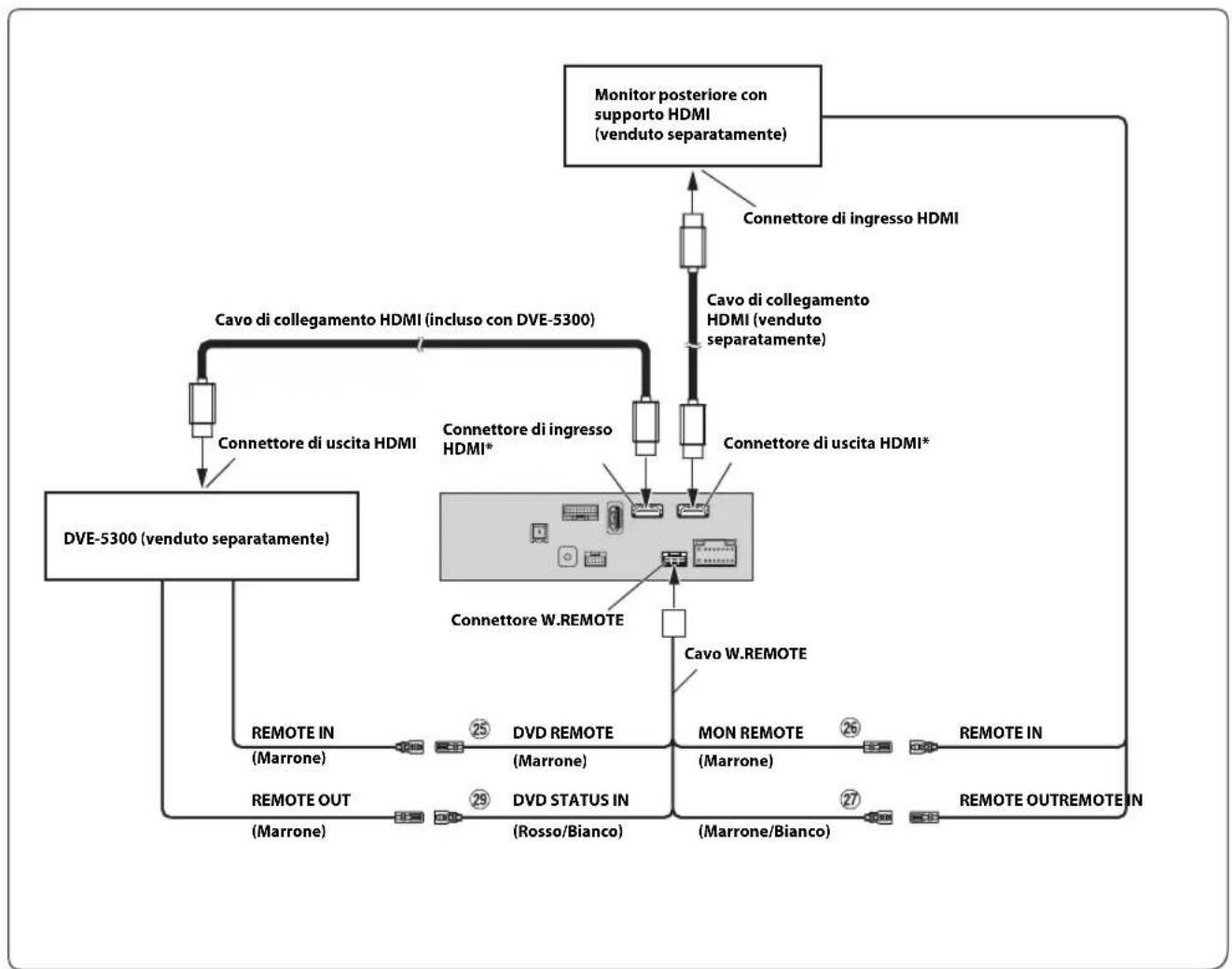

• Impostare la configurazione HDMI su “DVD”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione di HDMI” nel MANUALE D’USO (CD- ROM). Connettore di uscita HDMIConnettore di ingresso HDMI*DVE-5300 (venduto separatamente)Connettore di ingresso HDMIMonitor posteriore con supporto HDMI (venduto separatamente)Cavo di collegamento HDMI (venduto separatamente)Connettore W.REMOTECavo di collegamento HDMI (incluso con DVE-5300)Connettore di uscita HDMI*REMOTE IN(Marrone)DVD REMOTE(Marrone)MON REMOTE(Marrone)REMOTE INREMOTE OUTREMOTE IN(Marrone/Bianco)Cavo W.REMOTEDVD STATUS IN(Rosso/Bianco)REMOTE OUT(Marrone) 05IT00X801D-U.book Page 12 Tuesday, May 19, 2015 2:12 PM13-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

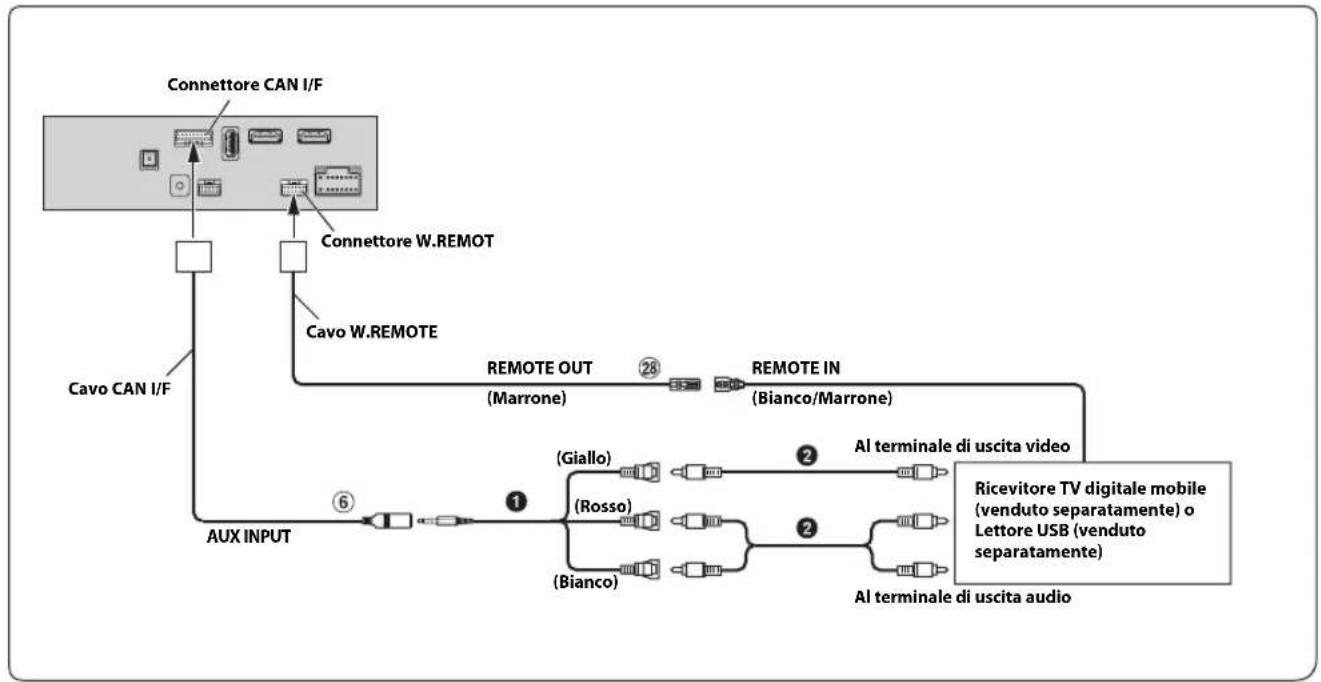

Collegamento di un ricevitore TV digitale mobile o un USB player Connettore AUX INPUT Cavo di uscita del telecomando (Marrone) Cavo di interfaccia AV/RCA (da presa AV mini a 4 poli a 3-RCA) (venduto separatamente) Prolunga RCA (venduta separatamente)

• Per i dettagli sull’utilizzo di un cavo di interfaccia AV/RCA (da presa AV mini a 4 poli a 3-RCA), vedere “Cavo di interfaccia AV/RCA utilizzabile (da presa AV mini a 4 poli a 3-RCA)” (pagina 7).

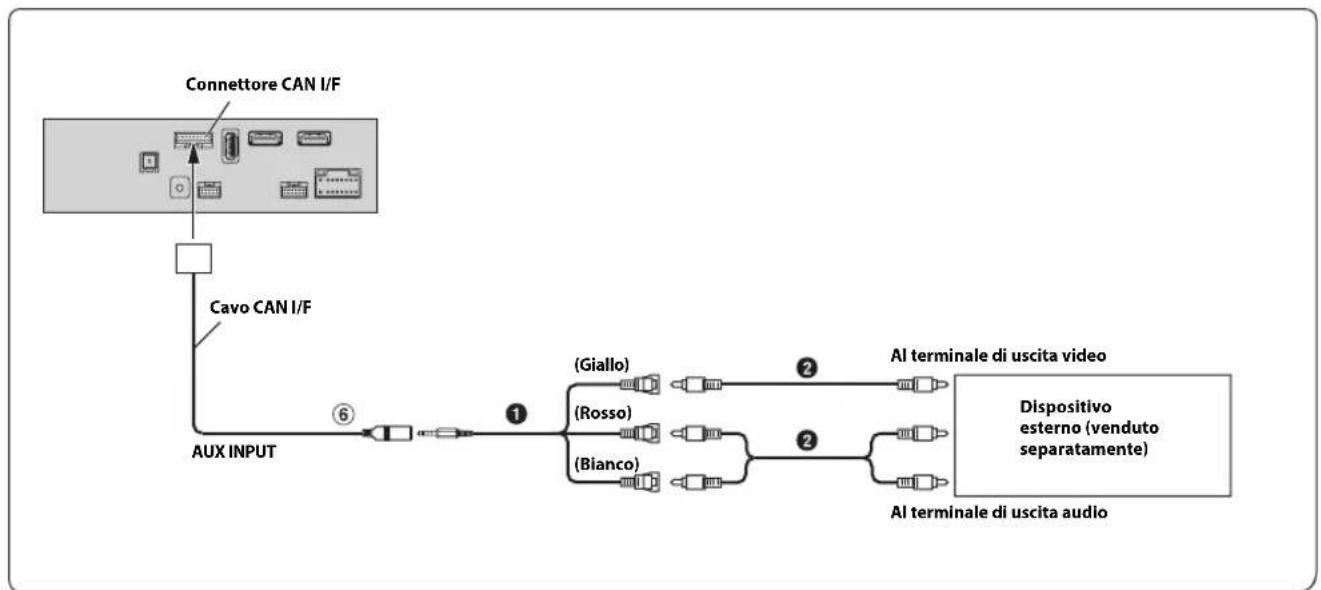

• Impostare il nome AUX su “DVB-T” o “USB Player”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione del nome del dispositivo ausiliario (AUX)” nel MANUALE D’USO (CD-ROM). Collegamento di un dispositivo esterno Connettore AUX INPUT Cavo di interfaccia AV/RCA (da presa AV mini a 4 poli a 3-RCA) (venduto separatamente) Prolunga RCA (venduta separatamente)

• È possibile modificare il nome di un dispositivo esterno. Per i dettagli, fare riferimento al capitolo sulla “Impostazione del nome del dispositivo ausiliario (AUX)” nel MANUALE D’USO (CD-ROM).

• Per i dettagli sull’utilizzo di un cavo di interfaccia AV/RCA (da presa AV mini a 4 poli a 3-RCA), vedere “Cavo di interfaccia AV/RCA utilizzabile (da presa AV mini a 4 poli a 3-RCA)” (pagina 7). Cavo CAN I/FAUX INPUTConnettore CAN I/F(Giallo)Connettore W.REMOTAl terminale di uscita videoREMOTE IN(Bianco/Marrone)Al terminale di uscita audioCavo W.REMOTEREMOTE OUT(Marrone)(Rosso)(Bianco)Ricevitore TV digitale mobile (venduto separatamente) o Lettore USB (venduto separatamente)Connettore CAN I/FAUX INPUT(Giallo)(Bianco)(Rosso)Al terminale di uscita videoAl terminale di uscita audioDispositivo esterno (venduto separatamente)Cavo CAN I/F 05IT00X801D-U.book Page 13 Tuesday, May 19, 2015 2:12 PM14-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) Collegamento di un amplificatore esterno Cavo di accensione tramite telecomando (Blu/Bianco) Connettori RCA per subwoofer Connettori RCA di uscita anteriore Connettori RCA di uscita posteriore Prolunga RCA (venduta separatamente) Connettore PRE OUT Connettore alimentazione (Blu/Bianco) REMOTE ON (Blu/Bianco) Subwoofer REMO Amplificatore per subwoofer (venduto separatamente) Al terminale di ingresso del subwoofer (Rosso) (Bianco) SUBW FRONT OUT REAR OUT Al terminale di ingresso anteriore Amplificatore 4 ch (venduto separatamente) Al terminale di ingresso posteriore Altoparlante anteriore Altoparlante posteriore REMOTE ON (Blu/Bianco) (Rosso) (Bianco) (Rosso) (Bianco) Cavo di alimentazione Cavo PRE OUT 05IT00X801D-U.book Page 14 Tuesday, May 19, 2015 2:12 PM15-IT 05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT)

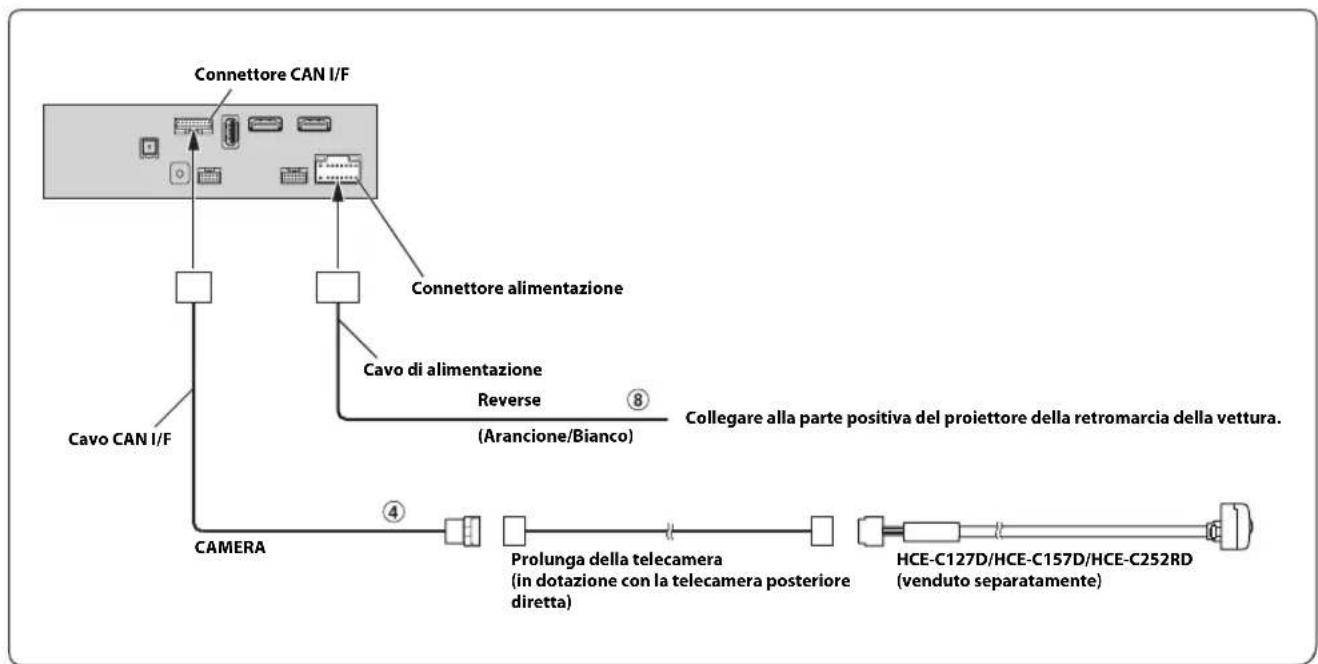

Collegamento di una telecamera posteriore Connettore di ingresso CAMERA diretto Cavo della retromarcia (Arancione/Bianco)

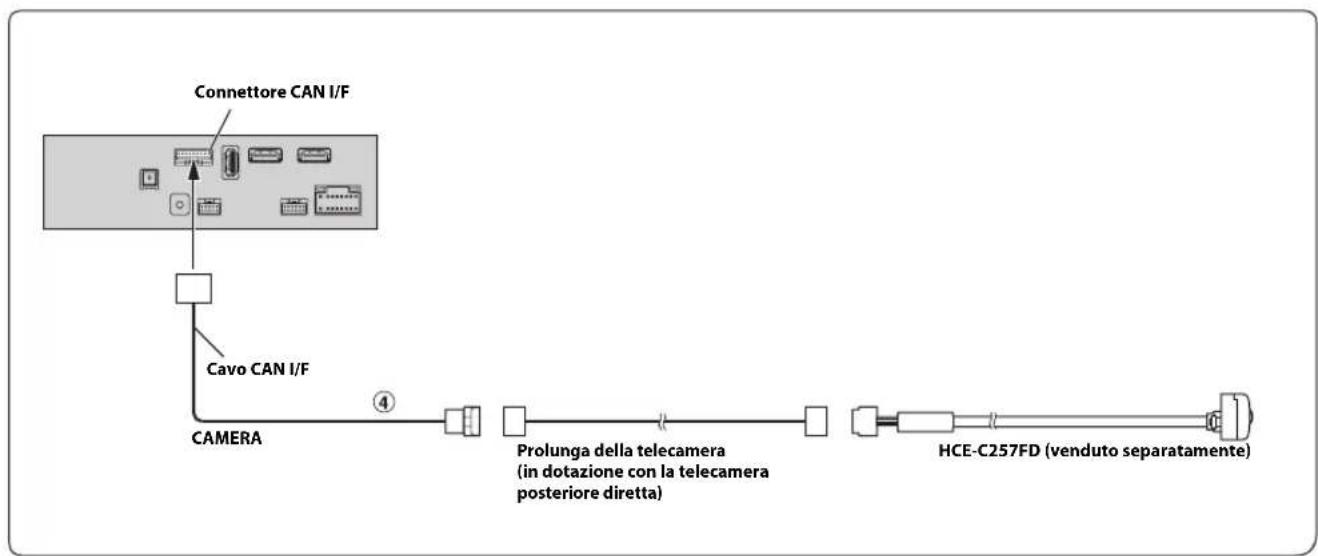

• Impostare la selezione della telecamera su “Posteriore”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione dell’ingresso di Camera” nel MANUALE D’USO (CD-ROM). Collegamento di una telecamera anteriore Connettore di ingresso CAMERA diretto

• Impostare la selezione della telecamera su “Anteriore”. Per i dettagli, fare riferimento al capitolo sulla “Impostazione dell’ingresso di Camera” nel MANUALE D’USO (CD-ROM). Connettore CAN I/FReverseCollegare alla parte positiva del proiettore della retromarcia della vettura.Prolunga della telecamera (in dotazione con la telecamera posteriore diretta)Connettore alimentazioneCAMERA(Arancione/Bianco)HCE-C127D/HCE-C157D/HCE-C252RD (venduto separatamente)Cavo di alimentazioneCavo CAN I/FConnettore CAN I/FProlunga della telecamera (in dotazione con la telecamera posteriore diretta)CAMERAHCE-C257FD (venduto separatamente)Cavo CAN I/F 05IT00X801D-U.book Page 15 Tuesday, May 19, 2015 2:12 PM05IT04X801D-U_IT.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (IT) 05IT00X801D-U.book Page 16 Tuesday, May 19, 2015 2:12 PMSVENSKA 1-SE 06SE03X801D-UTOC.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)
