GEBRUIKSAANWIJZING X801DU ALPINE

• Inhoud WAARSCHUWING p. 2

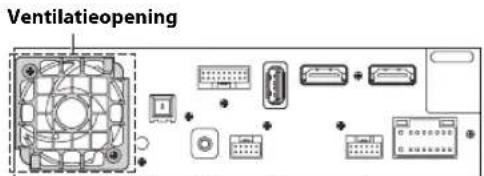

• OPGELET p. 2
• Voorzorgsmaatregelen p. 3
• Accessoirelijst p. 3
• Installatie p. 3
• Waarschuwing betreffende de plaats van installatie p. 3
• De GPS-antenne in het voertuig bevestigen p. 3
• Installatievoorbeeld met de originele montagebeugel p. 4
• Aansluitingen p. 5
• Als er geen ACC-stroomvoorziening beschikbaar is p. 8

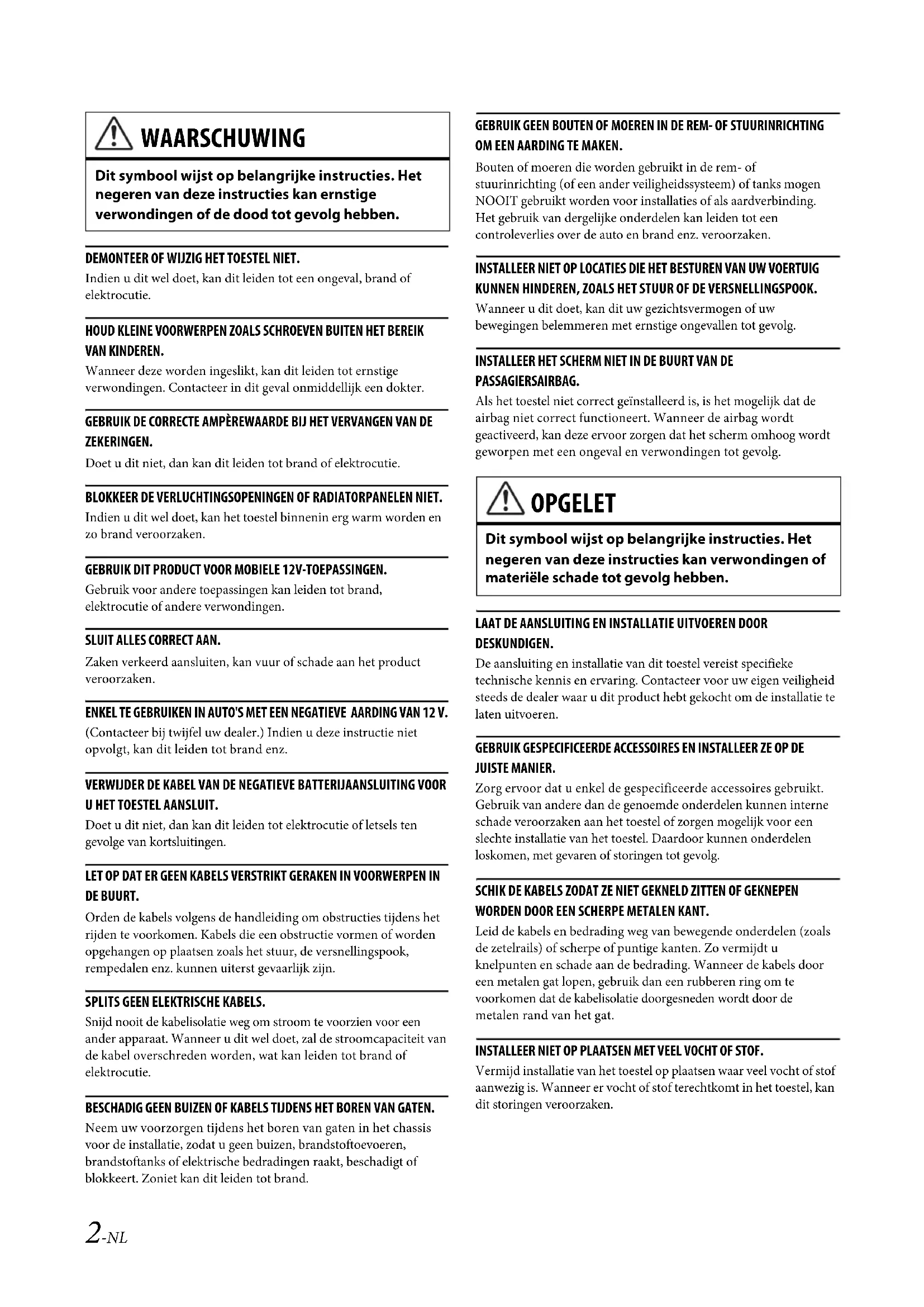

• Systeemvoorbeeld 07NL00X801D-U.book Page 1 Tuesday, May 19, 2015 2:25 PM2-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) DEMONTEER OF WIJZIG HET TOESTEL NIET. Indien u dit wel doet, kan dit leiden tot een ongeval, brand of elektrocutie. HOUD KLEINE VOORWERPEN ZOALS SCHROEVEN BUITEN HET BEREIK VAN KINDEREN. Wanneer deze worden ingeslikt, kan dit leiden tot ernstige verwondingen. Contacteer in dit geval onmiddellijk een dokter. GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET VERVANGEN VAN DE ZEKERINGEN. Doet u dit niet, dan kan dit leiden tot brand of elektrocutie. BLOKKEER DE VERLUCHTINGSOPENINGEN OF RADIATORPANELEN NIET. Indien u dit wel doet, kan het toestel binnenin erg warm worden en zo brand veroorzaken. GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN. Gebruik voor andere toepassingen kan leiden tot brand, elektrocutie of andere verwondingen. SLUIT ALLES CORRECT AAN. Zaken verkeerd aansluiten, kan vuur of schade aan het product veroorzaken. ENKEL TE GEBRUIKEN IN AUTO'S MET EEN NEGATIEVE AARDING VAN 12 V. (Contacteer bij twijfel uw dealer.) Indien u deze instructie niet opvolgt, kan dit leiden tot brand enz. VERWIJDER DE KABEL VAN DE NEGATIEVE BATTERIJAANSLUITING VOOR U HET TOESTEL AANSLUIT. Doet u dit niet, dan kan dit leiden tot elektrocutie of letsels ten gevolge van kortsluitingen. LET OP DAT ER GEEN KABELS VERSTRIKT GERAKEN IN VOORWERPEN IN DE BUURT. Orden de kabels volgens de handleiding om obstructies tijdens het rijden te voorkomen. Kabels die een obstructie vormen of worden opgehangen op plaatsen zoals het stuur, de versnellingspook, rempedalen enz. kunnen uiterst gevaarlijk zijn. SPLITS GEEN ELEKTRISCHE KABELS. Snijd nooit de kabelisolatie weg om stroom te voorzien voor een ander apparaat. Wanneer u dit wel doet, zal de stroomcapaciteit van de kabel overschreden worden, wat kan leiden tot brand of elektrocutie. BESCHADIG GEEN BUIZEN OF KABELS TIJDENS HET BOREN VAN GATEN. Neem uw voorzorgen tijdens het boren van gaten in het chassis voor de installatie, zodat u geen buizen, brandstoftoevoeren, brandstoftanks of elektrische bedradingen raakt, beschadigt of blokkeert. Zoniet kan dit leiden tot brand. GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF STUURINRICHTING OM EEN AARDING TE MAKEN. Bouten of moeren die worden gebruikt in de rem- of stuurinrichting (of een ander veiligheidssysteem) of tanks mogen NOOIT gebruikt worden voor installaties of als aardverbinding. Het gebruik van dergelijke onderdelen kan leiden tot een controleverlies over de auto en brand enz. veroorzaken. INSTALLEER NIET OP LOCATIES DIE HET BESTUREN VAN UW VOERTUIG KUNNEN HINDEREN, ZOALS HET STUUR OF DE VERSNELLINGSPOOK. Wanneer u dit doet, kan dit uw gezichtsvermogen of uw bewegingen belemmeren met ernstige ongevallen tot gevolg. INSTALLEER HET SCHERM NIET IN DE BUURT VAN DE PASSAGIERSAIRBAG. Als het toestel niet correct geïnstalleerd is, is het mogelijk dat de airbag niet correct functioneert. Wanneer de airbag wordt geactiveerd, kan deze ervoor zorgen dat het scherm omhoog wordt geworpen met een ongeval en verwondingen tot gevolg. LAAT DE AANSLUITING EN INSTALLATIE UITVOEREN DOOR DESKUNDIGEN. De aansluiting en installatie van dit toestel vereist specifieke technische kennis en ervaring. Contacteer voor uw eigen veiligheid steeds de dealer waar u dit product hebt gekocht om de installatie te laten uitvoeren. GEBRUIK GESPECIFICEERDE ACCESSOIRES EN INSTALLEER ZE OP DE JUISTE MANIER. Zorg ervoor dat u enkel de gespecificeerde accessoires gebruikt. Gebruik van andere dan de genoemde onderdelen kunnen interne schade veroorzaken aan het toestel of zorgen mogelijk voor een slechte installatie van het toestel. Daardoor kunnen onderdelen loskomen, met gevaren of storingen tot gevolg. SCHIK DE KABELS ZODAT ZE NIET GEKNELD ZITTEN OF GEKNEPEN WORDEN DOOR EEN SCHERPE METALEN KANT. Leid de kabels en bedrading weg van bewegende onderdelen (zoals de zetelrails) of scherpe of puntige kanten. Zo vermijdt u knelpunten en schade aan de bedrading. Wanneer de kabels door een metalen gat lopen, gebruik dan een rubberen ring om te voorkomen dat de kabelisolatie doorgesneden wordt door de metalen rand van het gat. INSTALLEER NIET OP PLAATSEN MET VEEL VOCHT OF STOF. Vermijd installatie van het toestel op plaatsen waar veel vocht of stof aanwezig is. Wanneer er vocht of stof terechtkomt in het toestel, kan dit storingen veroorzaken. WAARSCHUWING Dit symbool wijst op belangrijke instructies. Het negeren van deze instructies kan ernstige verwondingen of de dood tot gevolg hebben. OPGELET Dit symbool wijst op belangrijke instructies. Het negeren van deze instructies kan verwondingen of materiële schade tot gevolg hebben. 07NL00X801D-U.book Page 2 Tuesday, May 19, 2015 2:25 PM3-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) p. 9

Voorzorgsmaatregelen

• Zorg ervoor dat u de kabel verwijdert van de negatieve accuaansluiting (–) voordat u het toestel installeert. Dit verkleint de kans op schade aan het toestel bij een kortsluiting.• Zorg ervoor dat u de kleurgecodeerde draden aansluit volgens het diagram. Foute aansluitingen kunnen storingen veroorzaken in het toestel of schade teweegbrengen aan het elektrische systeem van de auto.• Tijdens het aansluiten op het elektrische systeem van de auto dient u op te letten voor componenten die in de fabriek werden geïnstalleerd (bijvoorbeeld boordcomputer). Maak geen aftakkingen in deze kabels om stroom te voorzien voor dit toestel. Zorg er bij het aansluiten van het toestel op de zekeringkast voor dat de zekering die bedoeld is voor het circuit van het toestel de juiste stroomsterkte heeft. Contacteer bij twijfel uw Alpine-dealer.• Het toestel maakt gebruik van vrouwelijke RCA-aansluitingen voor verbinding met andere apparaten (bijvoorbeeld versterker) met RCA-aansluitingen. U hebt mogelijk een adapter nodig om andere apparaten aan te sluiten. Contacteer in dat geval uw bevoegde Alpine-verdeler voor hulp.• Zorg ervoor dat u de (–) luidsprekerkabel aansluit op de (–) luidsprekeraansluiting. Verbind nooit de kabels van het linkse en het rechtse luidsprekerkanaal met elkaar of met de carrosserie van het voertuig. Accessoirelijst

• Montageplaat voor de antenne.............................................................. 1

• Gebruiksaanwijzing.............................................................................. 1 set Installatie InstallatiehoekInstalleer het toestel horizontaal of in een hoek van maximaal 30°. Houd er rekening mee dat wanneer u het toestel onder een andere invalshoek installeert, de prestaties zullen verminderen en er mogelijk schade zal kunnen optreden. 1 Reinig de montageplaats. 2 Bevestig de montageplaat voor de GPS-antenne. 3 Plaats de GPS-antenne.

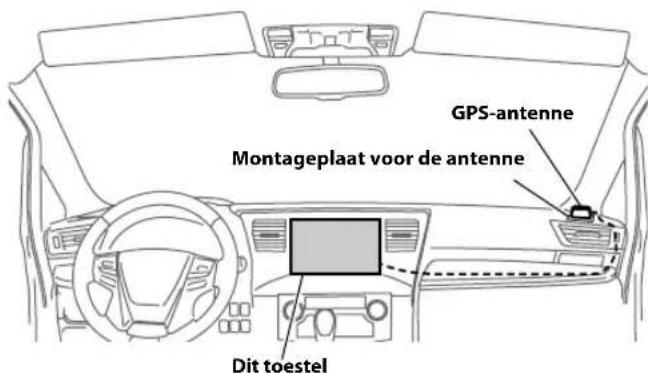

• Monteer de GPS-antenne niet in de middenconsole.- Monteer de GPS-antenne op een vlakke ondergrond op het dashboard of de hoedenplank.- Zorg ervoor dat de GPS-antenne niet gehinderd wordt door een metalen oppervlak of voorwerp.• Als de GPS-antenne in de buurt van het toestel gemonteerd is, zal de ontvangst slecht zijn en wordt de locatie van uw voertuig mogelijk niet correct weergegeven.- Monteer de GPS-antenne ver genoeg van het toestel.- Leid de GPS-antennekabel weg van de achterkant van het toestel.• Sommige warmtereflecterende of warmteabsorberende types beglazing kunnen hoogfrequente golven tegenhouden. Als de ontvangst slecht is wanneer de antenne in het voertuig geïnstalleerd is, kunt u dit oplossen door de antenne aan de buitenkant van het voertuig te bevestigen.Gebruikers van de X801D-URaadpleeg de handleiding die geleverd is bij de afzonderlijk gekochte installatiekit voor elk wagentype om de X801D-U te installeren.OpgeletBlokkeer de ventilator van het toestel niet. Doet u dit wel, dan wordt de luchtcirculatie onderbroken. Wanneer de afvoer geblokkeerd is, zal de warmte binnen het toestel zich ophopen en zo mogelijk brand veroorzaken.VentilatieopeningAchterzijde van het toestel<voorbeeld> Waarschuwing betreffende de plaats van installatie De GPS-antenne in het voertuig bevestigen

0 - 30°Montageplaat voor de antenneGPS-antenneDit toestel

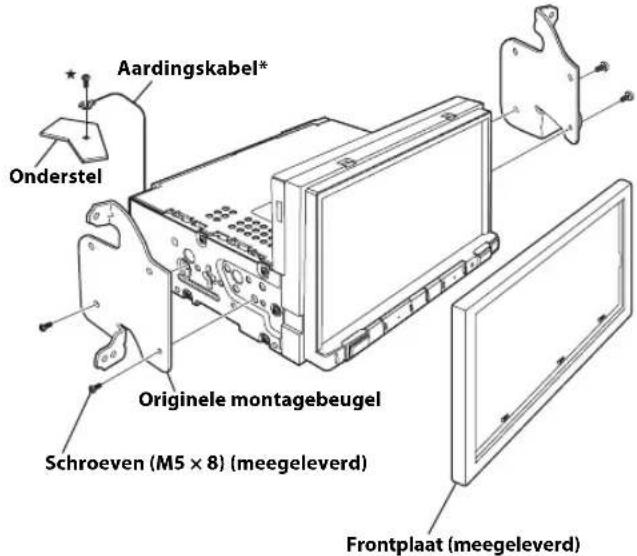

07NL00X801D-U.book Page 3 Tuesday, May 19, 2015 2:25 PM4-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) 1 Monteer de originele montagebeugel met behulp van de meegeleverde schroeven aan het toestel.

• Om de aardingskabel stevig te bevestigen, gebruikt u een al aanwezige schroef op een metalen onderdeel van het voertuig (gemarkeerd met ( )) of een proper metalen punt op het chassis van het voertuig. 2 Verbind alle andere kabels van het toestel overeenkomstig de details onder "Aansluitingen" (pagina 5). 3 Monteer het toestel in een auto.

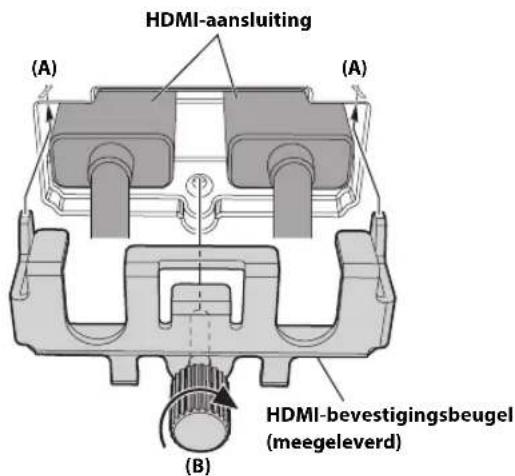

• Sluit de kabels voorzichtig aan. Zorg ervoor dat deze niet beschadigd raken door ze tussen bewegende onderdelen te klemmen (bijvoorbeeld een zetelrail) of door ze tegen scherpe of puntige randen te leggen. Opmerking bij het gebruik van HDMI-kabels Wanneer u HDMI-kabels gebruikt, maakt u de kabels vast in de HDMI- aansluitingen met behulp van de bijgeleverde HDMI- bevestigingsbeugel. 1 Schuif de HDMI-bevestigingsbeugel in de groeven (A). 2 Bevestig de beugel met de schroef (B). Installatievoorbeeld met de originele montagebeugel Aardingskabel*OnderstelSchroeven (M5 × 8) (meegeleverd)Originele montagebeugelFrontplaat (meegeleverd)HDMI-aansluiting (A) (B) HDMI-bevestigingsbeugel (meegeleverd) (A) 07NL00X801D-U.book Page 4 Tuesday, May 19, 2015 2:25 PM5-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

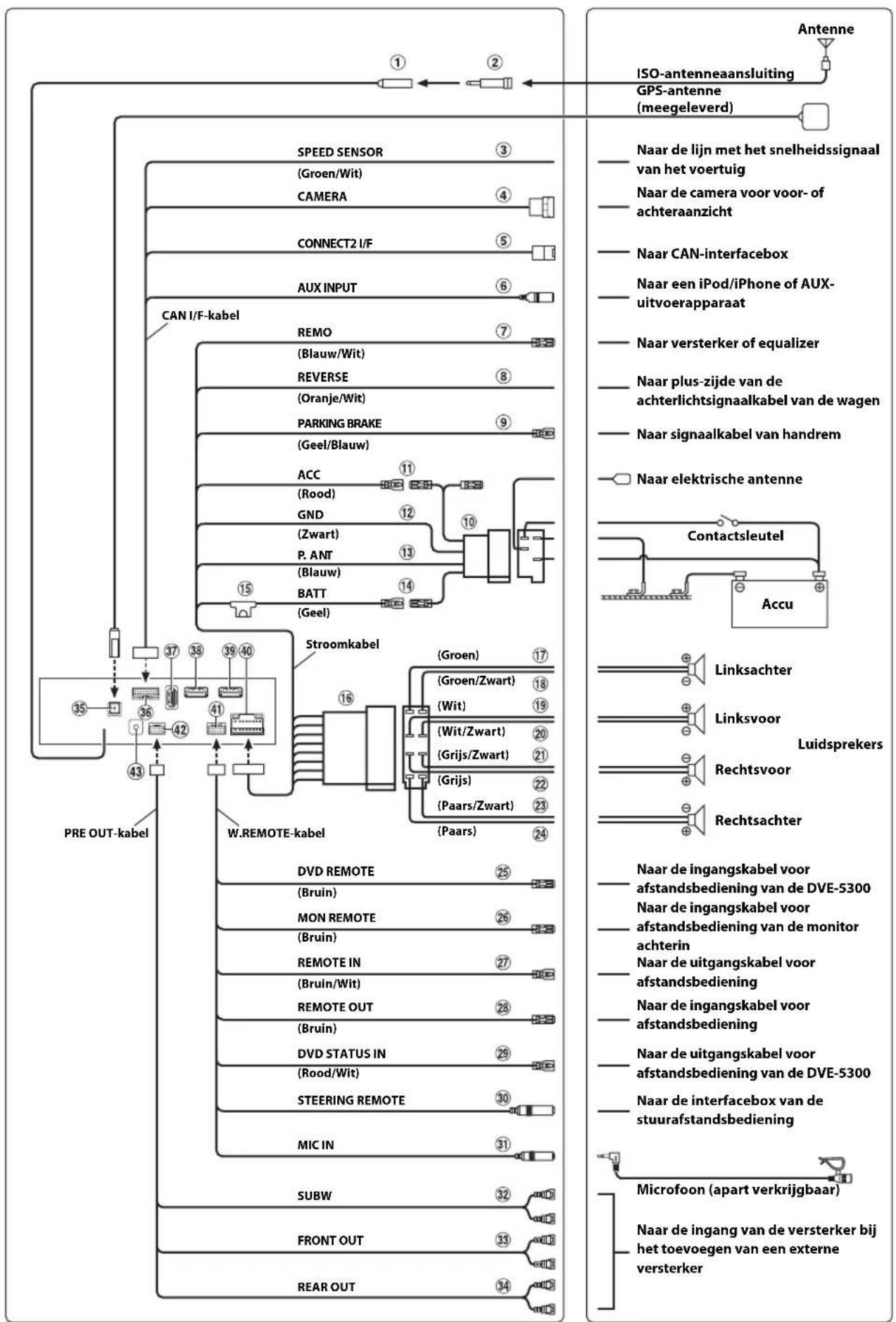

ISO-antenneaansluiting GPS-antenne (meegeleverd) Naar de lijn met het snelheidssignaal van het voertuig Naar de camera voor voor- of achteraanzicht Naar CAN-interfacebox Naar een iPod/iPhone of AUX- uitvoerapparaat Naar versterker of equalizer Naar plus-zijde van de achterlichtsignaalkabel van de wagen Naar signaalkabel van handrem Naar elektrische antenne Linksachter Linksvoor Rechtsvoor Rechtsachter Luidsprekers Naar de ingangskabel voor afstandsbediening van de DVE-5300 Naar de ingangskabel voor afstandsbediening van de monitor achterin Naar de uitgangskabel voor afstandsbediening Naar de ingangskabel voor afstandsbediening Naar de interfacebox van de stuurafstandsbediening Microfoon (apart verkrijgbaar) Naar de ingang van de versterker bij het toevoegen van een externe versterker ACC (Rood) GND (Zwart)P. A NT(Blauw) BATT (Geel)PRE OUT-kabel(Wit)(Wit/Zwart)(Grijs/Zwart)(Grijs)(Paars/Zwart)(Paars)CAN I/F-kabel Contactsleutel Accu DVD STATUS IN(Rood/Wit) Naar de uitgangskabel voor afstandsbediening van de DVE-5300 07NL00X801D-U.book Page 5 Tuesday, May 19, 2015 2:25 PM6-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) Radioantenneaansluiting ISO/JASO-antenneadapter (apart verkrijgbaar) Afhankelijk van het voertuig hebt u mogelijk een ISO/JASO- antenneadapter nodig. Snelheidssensorkabel (Groen/Wit) Door een verkeerde aansluiting van de snelheidssignaalkabel kunnen belangrijke veiligheidsfuncties (zoals remmen of airbags) worden verstoord. Dat kan leiden tot al dan niet dodelijke ongevallen. Wij raden ten zeerste aan de installatie over te laten aan een erkende Alpine-verdeler die daartoe speciaal opgeleid is. Rechtstreekse CAMERA-ingang Gebruik dit wanneer de optionele rechtstreekse camera aangesloten is. CAN-interfaceaansluiting Naar CAN-interfacebox

• Wanneer zowel de CAN-interfacebox als de scherminterfacebox voor het voertuig aangesloten zijn op dit toestel, is het mogelijk dat de bediening niet normaal verloopt. AUX-ingangsaansluiting Ingangskabel voor het video-signaal van een iPod/iPhone of het AUX-video/audio-signaal.

• Hiervoor hebt u een apart verkrijgbare AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA) of de iPod VIDEO AV- verlengkabel die geleverd is bij de aansluitset KCU-461iV nodig. Raadpleeg "Bruikbare AV/RCA-interfacekabel (vierpolige mini- AV-stekker naar 3-RCA)" (pagina 7) voor meer informatie over het gebruik van een AV/RCA-interfacekabel (vierpolige mini-AV- stekker naar 3-RCA). Kabel afstandschakeling (Blauw/Wit) Sluit deze kabel aan op de kabel voor afstandschakeling van uw versterker of signaalprocessor. Achteruitrijkabel (Oranje/Wit) Verbind deze kabel met de pluskant van de achteruitrijlichten van de auto. Deze lichten gaan branden wanneer u de wagen in achteruit (R) zet. Wanneer deze verbinding correct is uitgevoerd, schakelt het videobeeld automatisch over naar de achteruitrijcamera wanneer u de wagen in zijn achteruit (R) zet. Handremkabel (Geel/Blauw) Sluit deze kabel aan op de stroomvoorzieningszijde van de handrem om statussignalen van de handrem naar het toestel te sturen. ISO-aansluiting voor de stroomvoorziening Geschakelde stroomkabel (Ontsteking) (Rood) Sluit deze kabel aan op een vrije aansluiting in de zekeringkast van het voertuig of op een andere ongebruikte voedingsbron die enkel (+) 12 V levert wanneer de motor aan is of de sleutel in de contactpositie staat. Aardingskabel (Zwart) Sluit deze kabel aan op een goede chassisaarding in het voertuig. Zorg ervoor dat de verbinding enkel metaal raakt en stevig is vastgemaakt door middel van de meegeleverde metalen schroef. Kabel elektrische antenne (Blauw) Sluit deze kabel aan op de +B-aansluiting van uw elektrische antenne, indien van toepassing.

• Deze kabel mag enkel worden gebruikt voor het bedienen van de automatische antenne van het voertuig. Gebruik deze kabel niet om een versterker, signaalprocessor enz. in te schakelen. Accukabel (Geel) Sluit deze kabel aan op de positieve (+) aansluiting van de accu van het voertuig. Zekeringsklem (15 A) ISO-aansluiting (luidsprekeruitvoer) Kabel luidsprekeruitvoer linksachter (+) (Groen) Kabel luidsprekeruitvoer linksachter (–) (Groen/Zwart) Kabel luidsprekeruitvoer linksvoor (+) (Wit) Kabel luidsprekeruitvoer linksvoor (–) (Wit/Zwart) Kabel luidsprekeruitvoer rechtsvoor (–) (Grijs/Zwart) Kabel luidsprekeruitvoer rechtsvoor (+) (Grijs) Kabel luidsprekeruitvoer rechtsachter (–) (Paars/Zwart) Kabel luidsprekeruitvoer rechtsachter (+) (Paars) Uitgangskabel voor afstandsbediening (Bruin) (voor DVD-speler DVE-5300) Verbind deze kabel met de ingangskabel van de afstandsbediening. Deze kabel voert de bedieningssignalen uit naar de afstandsbediening. Uitgangskabel voor afstandsbediening (Bruin) (voor monitor achterin) Verbind deze kabel met de ingangskabel van de afstandsbediening. Deze kabel voert de bedieningssignalen uit naar de afstandsbediening. Ingangskabel voor afstandsbediening (Bruin/Wit) Sluit het externe Alpine-product aan op de uitgangskabel voor afstandsbediening. 07NL00X801D-U.book Page 6 Tuesday, May 19, 2015 2:25 PM7-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

Uitgangskabel voor afstandsbediening (Bruin) Verbind deze kabel met de ingangskabel van de afstandsbediening. Deze kabel voert de bedieningssignalen uit naar de afstandsbediening. Ingangskabel voor DVD-bediening (Rood/Wit) (voor DVD-speler DVE-5300) Sluit de DVD-speler DVE-5300 aan op de uitgangskabel voor afstandsbediening. Aansluiting interface stuurafstandsbediening Naar de interfacebox van de stuurafstandsbediening. Contacteer uw dichtstbijzijnde Alpine-verdeler voor meer informatie over de aansluitingen. MIC-ingang Naar de microfoon (apart verkrijgbaar)

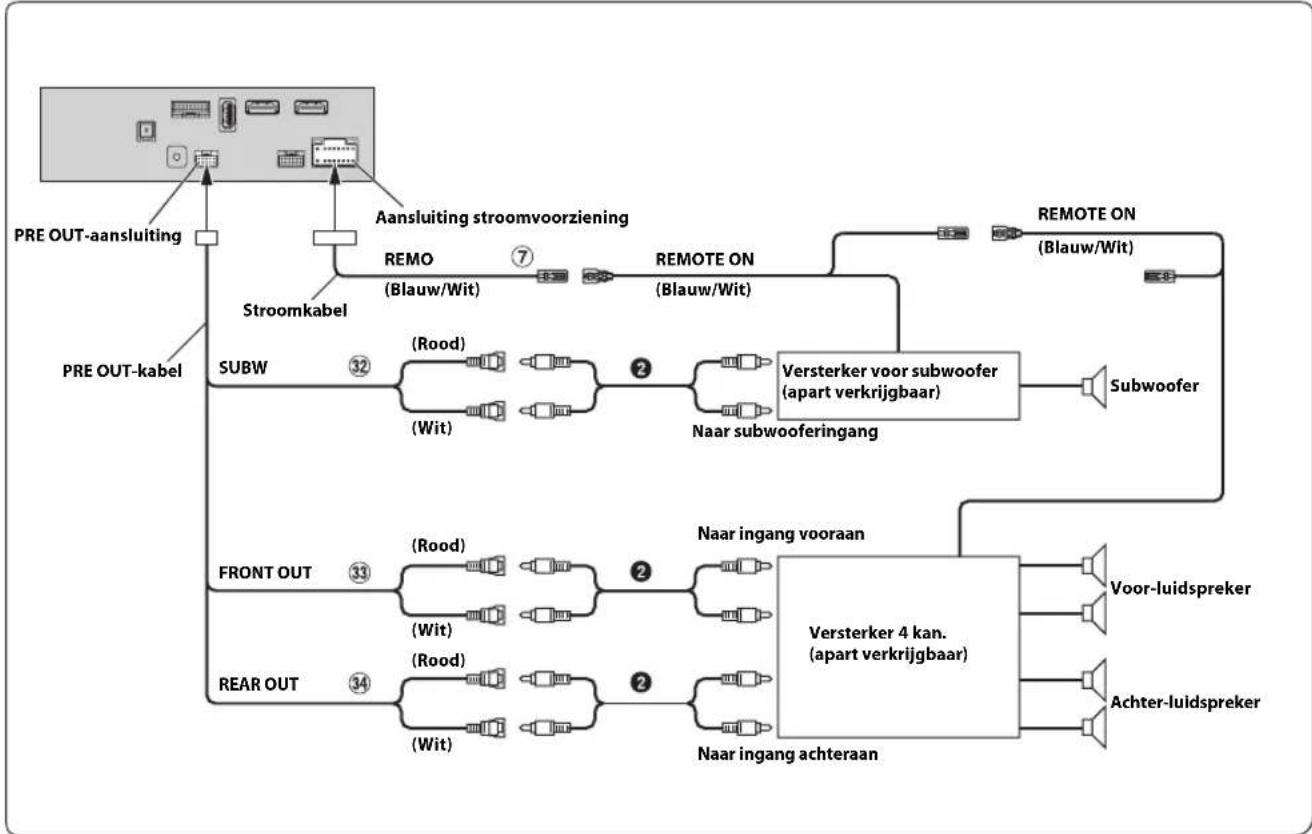

• Stel Microfoon selecteren in op "Extern" wanneer u een optionele microfoon gebruikt. Raadpleeg "De microfoonselectie instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. RCA-aansluitingen subwoofer ROOD is rechts en WIT is links. RCA-aansluitingen uitvoer vooraan Deze kunnen gebruikt worden als RCA-aansluitingen voor uitvoer vooraan. ROOD is rechts en WIT is links. RCA-aansluitingen uitvoer achteraan Deze kunnen gebruikt worden als RCA-aansluitingen voor uitvoer achteraan. ROOD is rechts en WIT is links. GPS-antenneaansluiting Sluit de GPS-antenne aan (Meegeleverd). CAN I/F-aansluiting USB-aansluiting Voor het aansluiten van een USB-flashstation of iPod/iPhone. HDMI-ingang HDMI-uitgang Aansluiting stroomvoorziening W.REMOTE-aansluiting PRE OUT-aansluiting DAB-antenneaansluiting Naar DAB-antenne (apart verkrijgbaar). Bruikbare AV/RCA-interfacekabel (vierpolige mini-AV- stekker naar 3-RCA) De kabelconventie van dit systeem is als volgt:

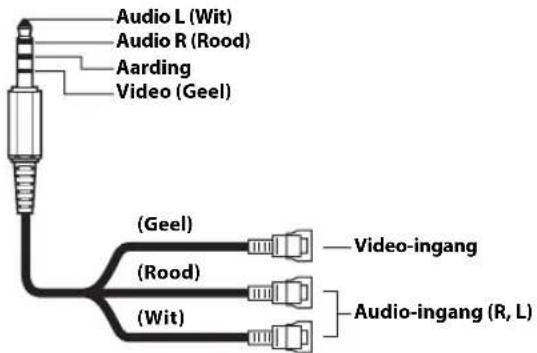

• Configuratie van in de handel verkrijgbare vierpolige mini-AV-stekkers is niet gestandaardiseerd. Audio L (Wit)Audio R (Rood)AardingVideo (Geel)(Geel)(Rood)(Wit)Video-ingangAudio-ingang (R, L) 07NL00X801D-U.book Page 7 Tuesday, May 19, 2015 2:25 PM8-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) Aansluitingsschema van SPST-schakelaar (apart verkrijgbaar)

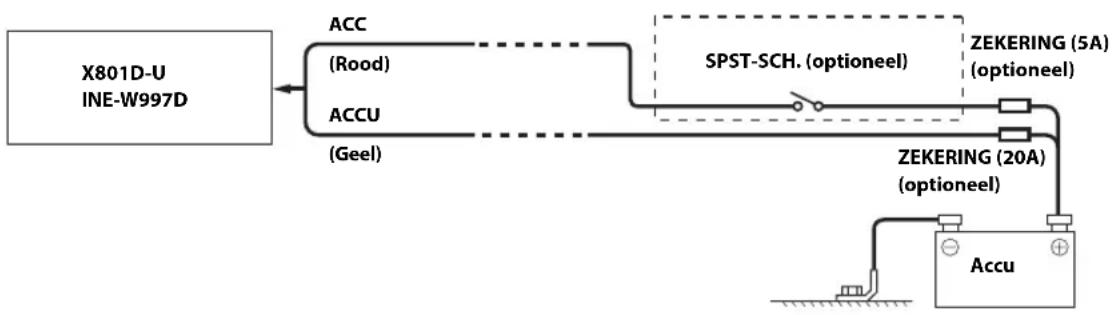

• Voeg een SPST (Single-Pole, Single-Throw)-schakelaar (apart verkrijgbaar) en zekering (apart verkrijgbaar) toe als uw voertuig geen ACC- stroomvoorziening heeft.

• Het schema en de stroomsterkte van de zekeringen hierboven zijn geldig wanneer het toestel afzonderlijk wordt gebruikt.

• Als de geschakelde stroomkabel (ontsteking) van het toestel rechtstreeks op de positieve (+) pool van de accu van het voertuig is aangesloten, verbruikt het toestel een minimale hoeveelheid stroom (enkele honderden milliampères), zelfs als de schakelaar in de OFF-stand staat, en kan de accu leeglopen. Als er geen ACC-stroomvoorziening beschikbaar is X801D-U INE-W997D (Rood) (Geel) SPST-SCH. (optioneel) ZEKERING (5A) (optioneel) ZEKERING (20A) (optioneel) Accu ACC ACCU Vermijden dat extern lawaai het audiosysteem binnendringt.

• Plaats het toestel en leid de kabels minstens 10 cm weg van het autochassis.

• Houd de stroomkabels van de accu zo ver mogelijk weg van de andere kabels.

• Maak de aardingskabel stevig vast op een bloot stuk metaal (verwijder verf, stof of vet indien nodig) van het autochassis.

• Als u een optionele ruisonderdrukker installeert, sluit deze dan aan zo ver mogelijk van het toestel vandaan. Contacteer uw Alpine- verdeler voor meer informatie over verschillende ruisonderdrukkers.

• Uw Alpine-verdeler is uitvoerig op de hoogte van middelen voor ruispreventie. Contacteer uw verdeler dus voor meer informatie. 07NL00X801D-U.book Page 8 Tuesday, May 19, 2015 2:25 PM9-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

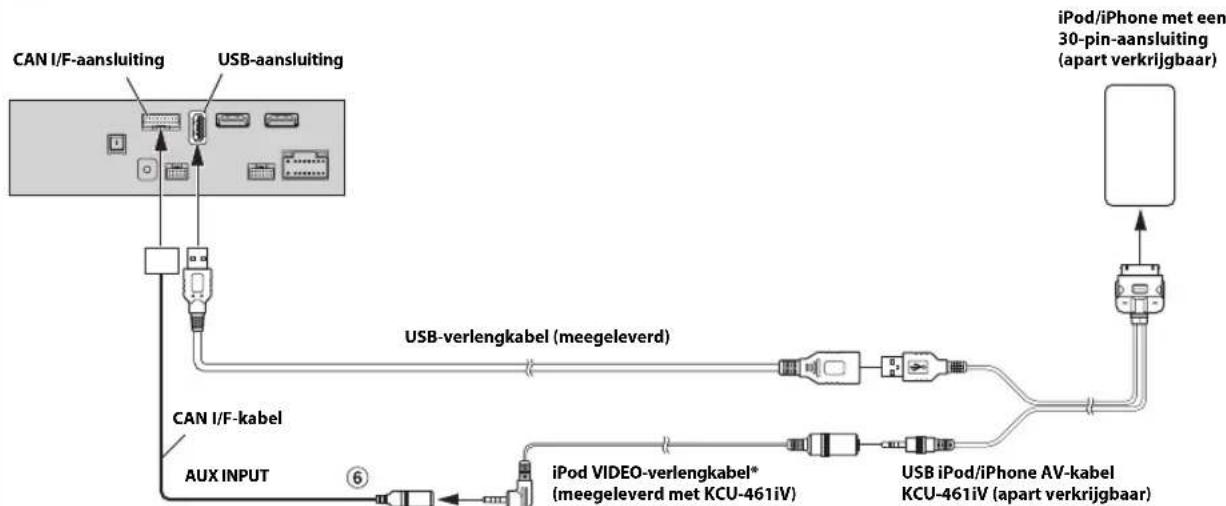

Systeemvoorbeeld Aansluiten van een iPod/iPhone AUX-ingangsaansluiting

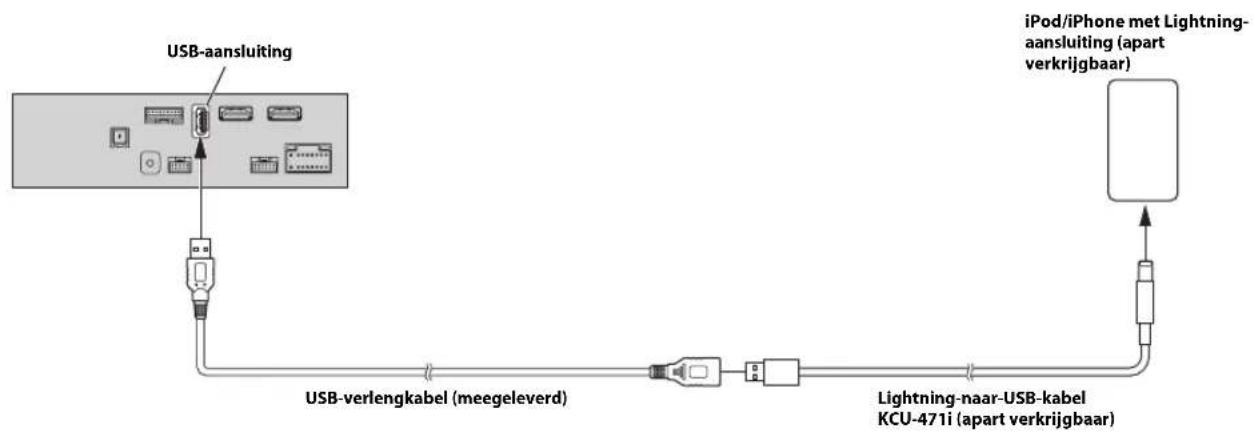

• Om een iPod/iPhone aan te sluiten hebt u een apart verkrijgbare Lighting-naar-USB-kabel (KCU-471i) of USB iPod/iPhone AV-kabel (KCU-461iV) nodig.

• Maak verbinding via HDMI om video's en afbeeldingen op een iPhone met een Lightning-aansluiting te bekijken (pagina 10).

• Laat een iPod/iPhone niet langdurig in een voertuig liggen. Warmte en vochtigheid kunnen de iPod/iPhone beschadigen, waardoor u deze niet langer kunt gebruiken. Aansluiten van een iPod/iPhone met een Lightning-aansluiting USB-aansluitingUSB-verlengkabel (meegeleverd)iPod/iPhone met Lightning-aansluiting (apart verkrijgbaar)Lightning-naar-USB-kabelKCU-471i (apart verkrijgbaar)CAN I/F-aansluitingiPod/iPhone met een 30-pin-aansluiting(apart verkrijgbaar)AUX INPUTiPod VIDEO-verlengkabel*(meegeleverd met KCU-461iV)USB iPod/iPhone AV-kabelKCU-461iV (apart verkrijgbaar)USB-verlengkabel (meegeleverd)
• Gebruik de iPod VIDEO-verlengkabel als iPod VIDEO ondersteund wordt. Zet AUX-bronselectie op "iPod Video" wanneer u iPod VIDEO gebruikt. Raadpleeg "De AUX-modus instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. Aansluiten van een iPod/iPhone met een 30-pin-aansluiting USB-aansluitingCAN I/F-kabel 07NL00X801D-U.book Page 9 Tuesday, May 19, 2015 2:25 PM10-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) Een flashstation aansluiten

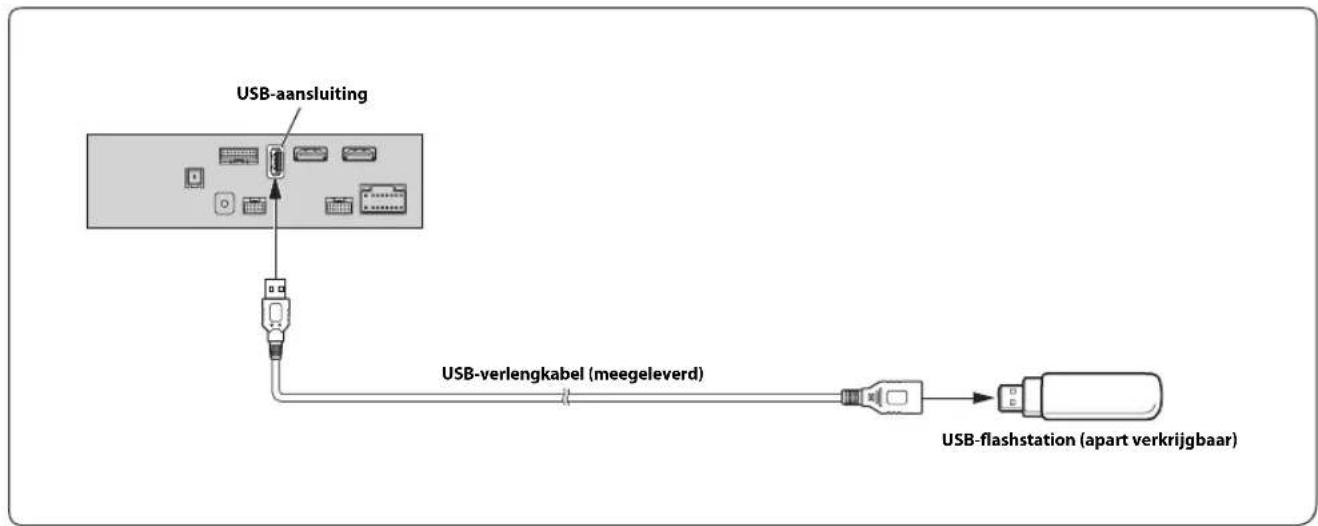

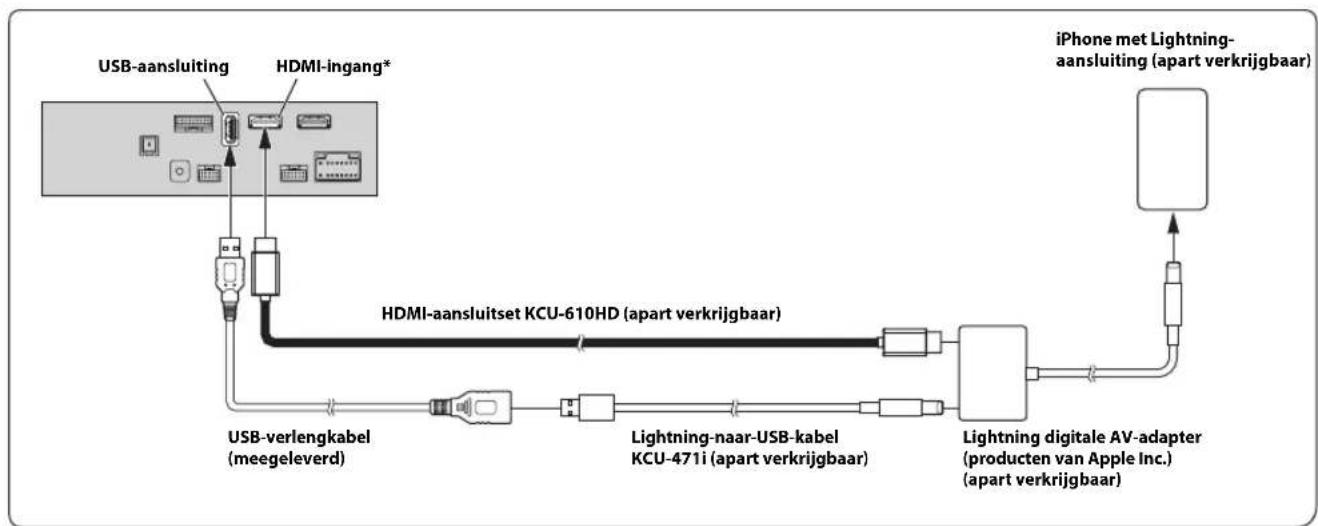

• Laat een flashstation niet langdurig in een voertuig liggen. Hitte en vochtigheid kunnen het flashstation beschadigen. Een HDMI-apparaat aansluiten (iPhone met een Lightning-aansluiting)

• Wanneer u een HDMI-kabel aansluit, moet u deze altijd bevestigen met behulp van de meegeleverde HDMI-bevestigingsbeugel. Zie "Opmerking bij het gebruik van HDMI-kabels" (pagina 4) voor meer informatie over het bevestigen ervan.

• Zet de HDMI-instelling op "HDMI". Raadpleeg "HDMI-configuratie" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. USB-aansluitingUSB-flashstation (apart verkrijgbaar)USB-verlengkabel (meegeleverd)USB-aansluitingLightning digitale AV-adapter(producten van Apple Inc.)(apart verkrijgbaar)HDMI-aansluitset KCU-610HD (apart verkrijgbaar)HDMI-ingang*USB-verlengkabel(meegeleverd)Lightning-naar-USB-kabelKCU-471i (apart verkrijgbaar)iPhone met Lightning-aansluiting (apart verkrijgbaar) 07NL00X801D-U.book Page 10 Tuesday, May 19, 2015 2:25 PM11-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

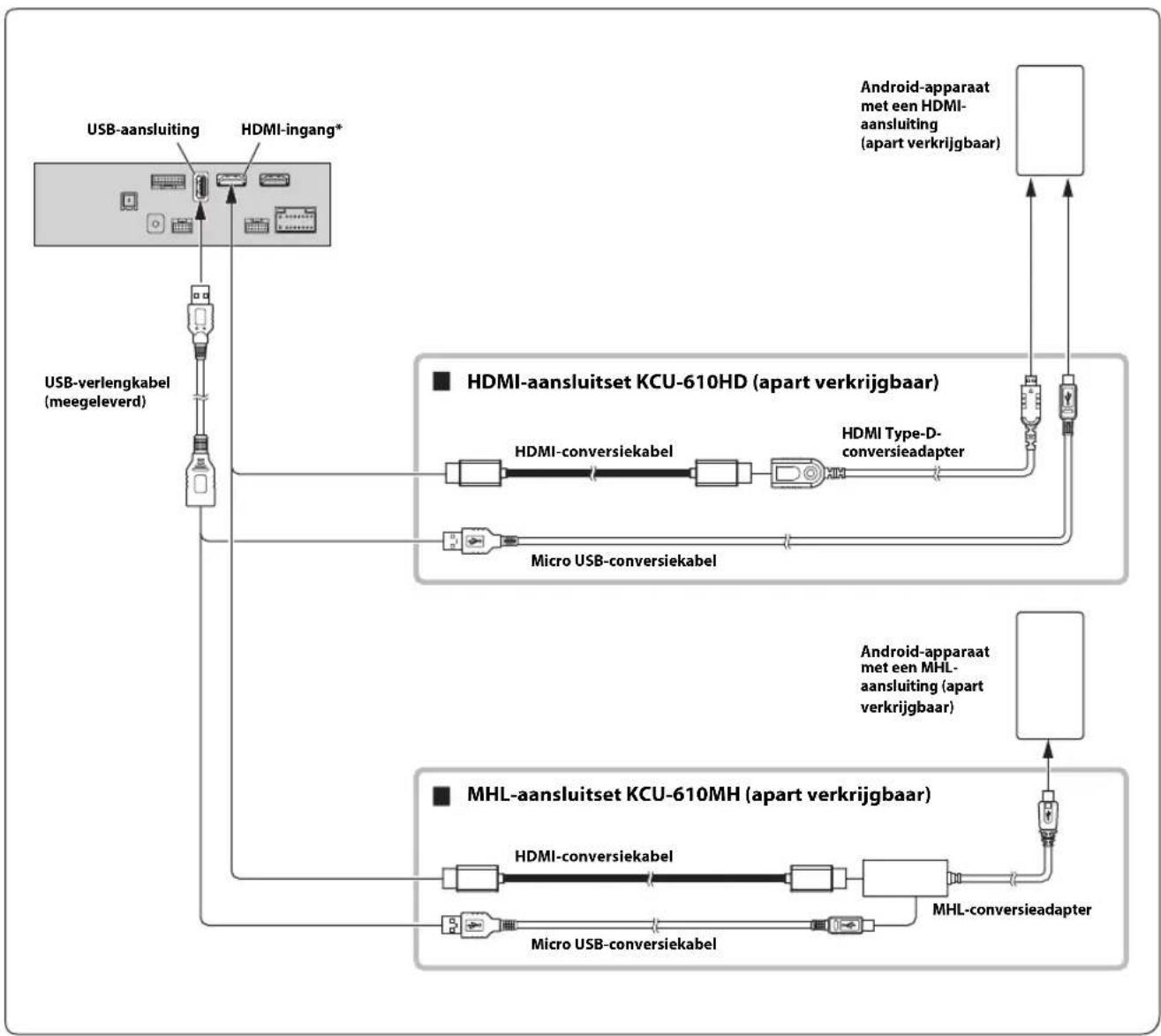

Een HDMI-apparaat aansluiten (Android-apparaat)

• U hebt een aansluitset of adapterset die geschikt is voor het type aansluiting op het verbindende apparaat nodig.

• Zet de HDMI-instelling op "HDMI". Raadpleeg "HDMI-configuratie" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie.

• Wanneer u een HDMI-kabel aansluit, moet u deze altijd bevestigen met behulp van de meegeleverde HDMI-bevestigingsbeugel. Zie "Opmerking bij het gebruik van HDMI-kabels" (pagina 4) voor meer informatie over het bevestigen ervan. USB-aansluitingHDMI Type-D-conversieadapterHDMI-ingang*USB-verlengkabel (meegeleverd) HDMI-aansluitset KCU-610HD (apart verkrijgbaar) Android-apparaat met een HDMI-aansluiting (apart verkrijgbaar)HDMI-conversiekabelMicro USB-conversiekabelAndroid-apparaat met een MHL-aansluiting (apart verkrijgbaar)MHL-conversieadapter MHL-aansluitset KCU-610MH (apart verkrijgbaar) HDMI-conversiekabelMicro USB-conversiekabel 07NL00X801D-U.book Page 11 Tuesday, May 19, 2015 2:25 PM12-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) Aansluiten van een DVE-5300 en een monitor achterin met HDMI-ondersteuning Uitgangskabel voor afstandsbediening (Bruin) (voor DVD-speler DVE-5300) Uitgangskabel voor afstandsbediening (Bruin) (voor monitor achterin) Ingangskabel voor afstandsbediening (Bruin/Wit) (voor monitor achterin) Ingangskabel voor DVD-bediening (Rood/Wit) (voor DVD-speler DVE-5300)

• Wanneer u een HDMI-kabel aansluit, moet u deze altijd bevestigen met behulp van de meegeleverde HDMI-bevestigingsbeugel. Zie "Opmerking bij het gebruik van HDMI-kabels" (pagina 4) voor meer informatie over het bevestigen ervan.

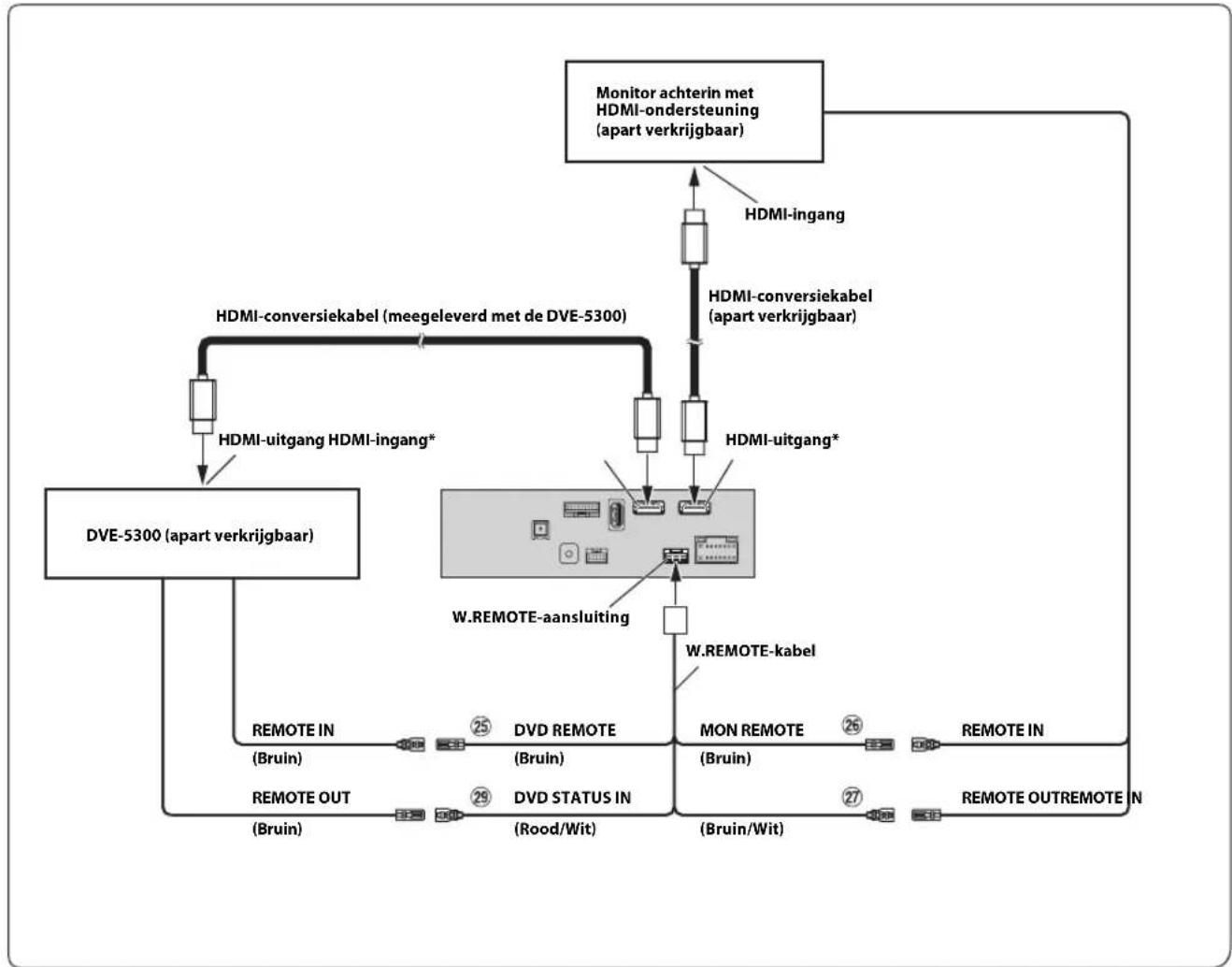

• Zet de HDMI-instelling op "DVD". Raadpleeg "HDMI-configuratie" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. HDMI-uitgang HDMI-ingang*DVE-5300 (apart verkrijgbaar)HDMI-ingangMonitor achterin met HDMI-ondersteuning(apart verkrijgbaar)HDMI-conversiekabel (apart verkrijgbaar)W.REMOTE-aansluitingHDMI-conversiekabel (meegeleverd met de DVE-5300)HDMI-uitgang*REMOTE IN(Bruin)DVD REMOTE(Bruin)MON REMOTE(Bruin)REMOTE INREMOTE OUTREMOTE IN(Bruin/Wit)W.REMOTE-kabelDVD STATUS IN(Rood/Wit)REMOTE OUT(Bruin) 07NL00X801D-U.book Page 12 Tuesday, May 19, 2015 2:25 PM13-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

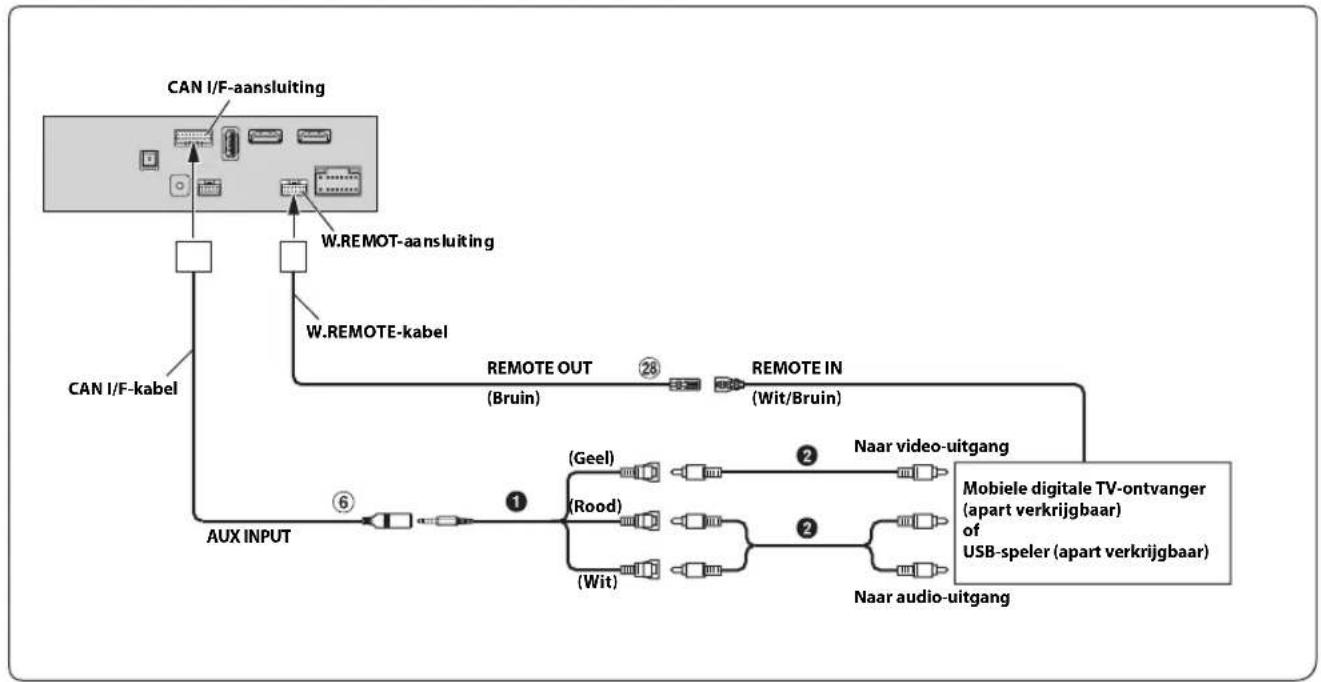

Aansluiten van een mobiele digitale TV-ontvanger of USB-speler AUX-ingangsaansluiting Uitgangskabel voor afstandsbediening (Bruin) AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA) (apart verkrijgbaar) RCA-verlengkabel (apart verkrijgbaar)

• Raadpleeg "Bruikbare AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA)" (pagina 7) voor meer informatie over het gebruik van een AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA).

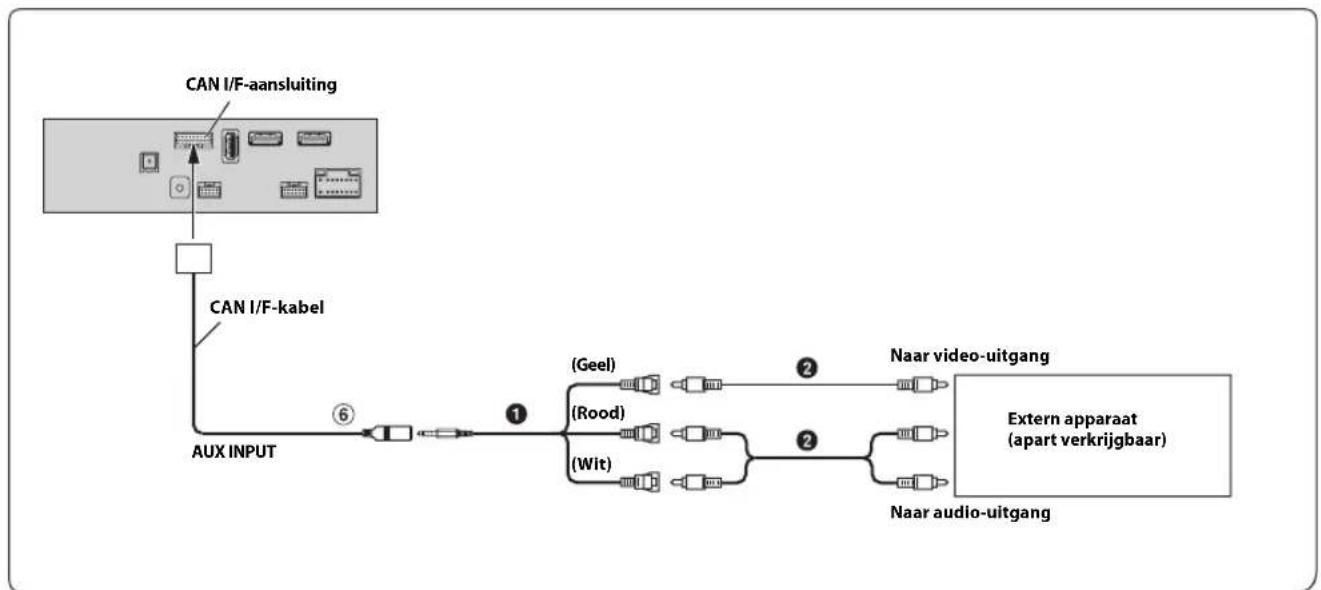

• Stel AUX-naam in op "DVB-T" of "USB speler". Raadpleeg "De auxiliaire naam (AUX) instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. Aansluiten van een extern apparaat AUX-ingangsaansluiting AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA) (apart verkrijgbaar) RCA-verlengkabel (apart verkrijgbaar)

• U kunt de naam van het externe apparaat wijzigen. Raadpleeg "De auxiliaire naam (AUX) instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie.

• Raadpleeg "Bruikbare AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA)" (pagina 7) voor meer informatie over het gebruik van een AV/RCA-interfacekabel (vierpolige mini-AV-stekker naar 3-RCA). CAN I/F-kabelAUX INPUTCAN I/F-aansluiting(Geel) W.RE MOT- aa ns lu it in g Naar video-uitgangREMOTE IN(Wit/Bruin)Naar audio-uitgangW.REMOTE-kabelREMOTE OUT(Bruin)(Rood)(Wit)Mobiele digitale TV-ontvanger (apart verkrijgbaar) USB-speler (apart verkrijgbaar)CAN I/F-aansluitingAUX INPUT(Geel)(Wit)(Rood)Naar video-uitgangNaar audio-uitgangExtern apparaat (apart verkrijgbaar)CAN I/F-kabel 07NL00X801D-U.book Page 13 Tuesday, May 19, 2015 2:25 PM14-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) Aansluiten van een Externe versterker Kabel afstandschakeling (Blauw/Wit) RCA-aansluitingen subwoofer RCA-aansluitingen uitvoer vooraan RCA-aansluitingen uitvoer achteraan RCA-verlengkabel (apart verkrijgbaar) PRE OUT-aansluiting Aansluiting stroomvoorziening (Blauw/Wit) REMOTE ON (Blauw/Wit) Subwoofer REMO Versterker voor subwoofer (apart verkrijgbaar) Naar subwooferingang (Rood) (Wit) SUBW FRONT OUT REAR OUT Naar ingang vooraan Versterker 4 kan. (apart verkrijgbaar) Naar ingang achteraan Voor-luidspreker Achter-luidspreker REMOTE ON (Blauw/Wit) (Rood) (Wit) (Rood) (Wit) Stroomkabel PRE OUT-kabel 07NL00X801D-U.book Page 14 Tuesday, May 19, 2015 2:25 PM15-NL 07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)

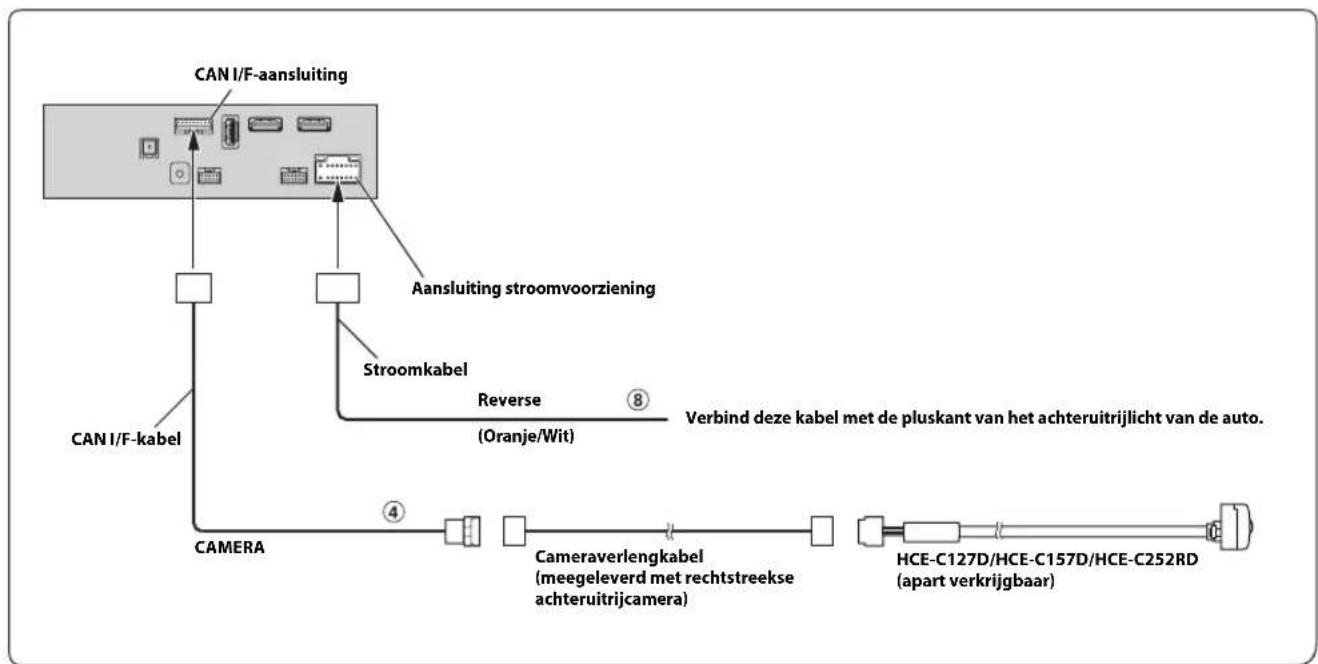

Aansluiten van een achteruitrijcamera Rechtstreekse CAMERA-ingang Achteruitrijkabel (Oranje/Wit)

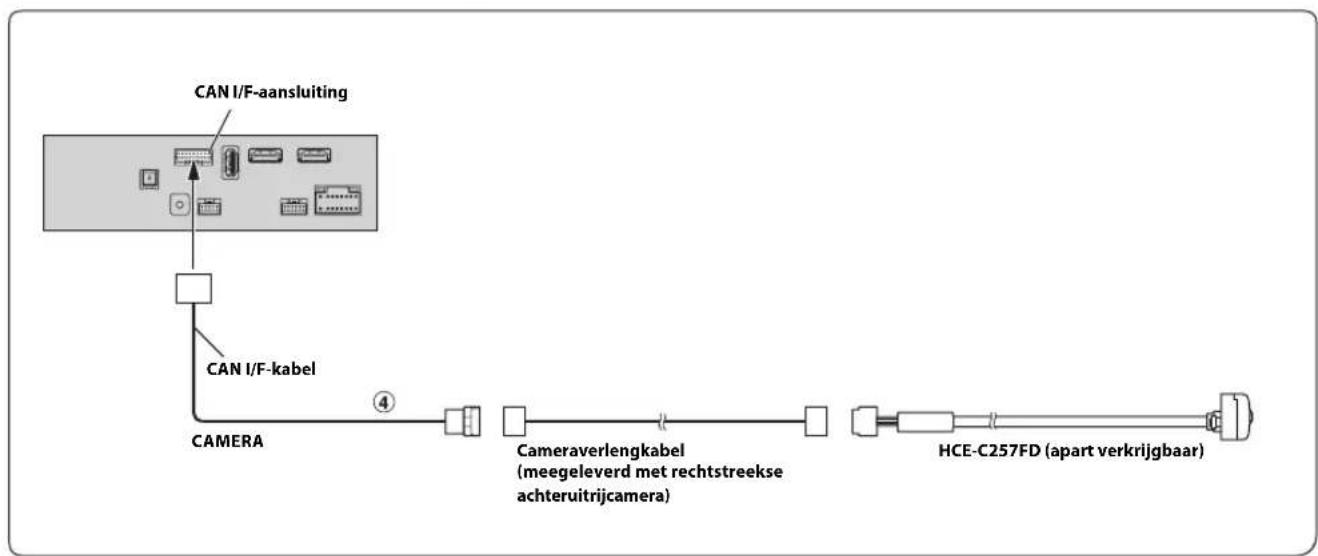

• Stel Camera selecteren in op "Achter". Raadpleeg "De invoer van de camera instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. Aansluiten van een camera voor vooraanzicht Rechtstreekse CAMERA-ingang

• Stel Camera selecteren in op "Voor". Raadpleeg "De invoer van de camera instellen" in de GEBRUIKSAANWIJZING (CD-ROM) voor meer informatie. CAN I/F-aansluitingReverseVerbind deze kabel met de pluskant van het achteruitrijlicht van de auto.Cameraverlengkabel(meegeleverd met rechtstreekse achteruitrijcamera)Aansluiting stroomvoorzieningCAMERA(Oranje/Wit)HCE-C127D/HCE-C157D/HCE-C252RD(apart verkrijgbaar)StroomkabelCAN I/F-kabelCAN I/F-aansluitingCameraverlengkabel(meegeleverd met rechtstreekse achteruitrijcamera)CAMERAHCE-C257FD (apart verkrijgbaar)CAN I/F-kabel 07NL00X801D-U.book Page 15 Tuesday, May 19, 2015 2:25 PM07NL04X801D-U_NL.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL) 07NL00X801D-U.book Page 16 Tuesday, May 19, 2015 2:25 PMРУССКИЙ 1-RU 08RU03X801D-UTOC.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (RU)
