BRUKSANVISNING X801DU ALPINE

• Innehåll VARNING p. 2
• FÖRSIKTIGT p. 2
• Försiktighetsåtgärder p. 3
• Tillbehörslista p. 3
• Installation p. 3
• Att tänka på vid val av monteringsplats p. 3
• Montera GPS-antennen inuti fordonet p. 3
• Monteringsexempel med originalfäste p. 4
• Anslutningar p. 5
• Om du inte kan ta ström från tändningslåset p. 8
• Systemexempel 06SE00X801D-U.book Page 1 Thursday, May 21, 2015 11:17 AM2-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR. Det kan resultera i en olycka, brand eller elektriska stötar. FÖRVARA SMÅ FÖREMÅL, SOM T.EX. BULTAR OCH SKRUVAR, UTOM RÄCKHÅLL FÖR BARN. Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart. ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR. Fel amperetal kan orsaka brand eller elektriska stötar. BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRME-PANELER. Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand. DEN HÄR PRODUKTEN ÄR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM. Annan användning kan resultera i brand, elektriska stötar eller andra skador. GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT. Felaktiga anslutningar kan orsaka brand eller skador på enheten. ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD. (Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador. KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS. Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning. SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE FÖREMÅL. Utför kabeldragningen enligt anvisningarna för att undvika arrangemang som kan äventyra körningen. Kablar och anslutningar i närheten av rattstång, växelspak, bromspedal och liknande kritiska platser kan vara mycket farligt. KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNAT TILLBEHÖR. Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar. SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL. Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår. MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR. Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada. MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK. Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor. MONTERA INTE BILDSKÄRMEN NÄRA PASSAGERARSÄTETS AIRBAG. Felaktig montering av bildskärmen kan leda till att airbagen inte fungerar som den ska. Det kan också orsaka olycka och personskada på grund av att bildskärmen träffas av airbagen och kastas uppåt när airbagen utlöses. LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN. Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering. ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT. Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER. Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen. MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM. Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador. VARNING Den här symbolen innebär viktiga instruktioner. Om inte dessa anvisningar följs kan det kan leda till allvarliga olyckor som till och med kan få dödlig utgång. FÖRSIKTIGT Den här symbolen innebär viktiga instruktioner. Underlåtenhet att följa dem kan leda till skador på person eller egendom. 06SE00X801D-U.book Page 2 Thursday, May 21, 2015 11:17 AM3-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) p. 9

• Se till att du kopplar bort kabeln från batteriets minuspol (–) innan du installerar din enhet. Då undviker du risken för kortslutningar som kan skada enheten.• Se till att du ansluter de färgmärkta kablarna enligt kopplingsschemat. Felaktiga anslutningar kan leda till att enheten inte fungerar eller skada fordonets elsystem.• Var aktsam med de elektriska komponenter i fordonet som installerats på fabriken (t.ex. en inbyggd dator) när anslutningar görs till fordonets elsystem. Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. Kontrollera att säkringen för avsedd krets till enheten har rätt amperetal innan den ansluts till säkringsdosan. Kontakta en Alpine-handlare om osäkerhet föreligger.• Enheten har honkontakter av RCA-typ för anslutning till andra enheter (t.ex. förstärkare) som har RCA-kontakter. Det kan hända att en adapter behövs för anslutning till andra komponenter. Kontakta i så fall en auktoriserad Alpine-återförsäljare för att få hjälp.• Anslut högtalarkablarnas minuspol (–) till högtalarutgångarnas minusanslutningar (–). Höger och vänster kablar får inte anslutas till varandra eller till bilkarossen. Tillbehörslista

• Kabelklämma för antenn................................................. 1 uppsättning

• Bruksanvisning.................................................................... 1 uppsättning Installation MonteringsvinkelMontera med en lutning mellan horisontell och 30°. Notera att installation i en vinkel utanför denna räckvidd kommer att resultera i minskad prestanda och möjligen skada. 1 Rengör monteringsplatsen. 2 Placera monteringsplattan för GPS-antennen på platsen. 3 Montera GPS-antennen.

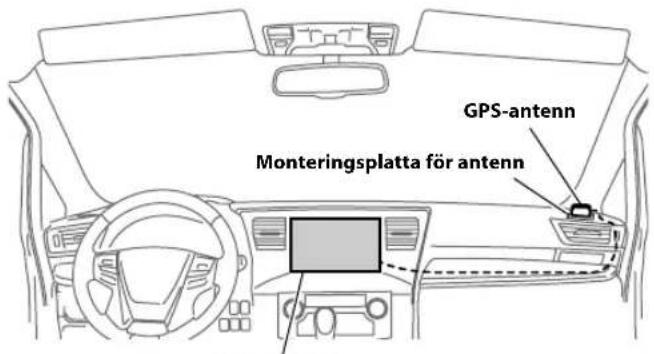

• Montera inte GPS-antennen inuti mittkonsolen.- Montera GPS-antennen på en plan yta på instrumentbrädan eller det bakre facket.- Se till att GPS-antennen inte är övertäckt (hindras) av någon metallyta eller metallföremål.• Om GPS-antennen monteras i närheten av enheten blir mottagningen dålig och fordonets position kanske inte visas på rätt sätt.- Montera GPS-antennen tillräckligt långt från enheten.- Håll GPS-antennens kablar borta från enhetens baksida.• Vissa glastyper med termisk reflektion eller termisk absorption kan störa vågor av hög frekvens. Försök att montera antennen på bilden utsida om mottagningen är dåligt när antennen är monterad inuti bilen.Användare av X801D-UAnvisningar för hur du installerar X801D-U finns i handboken till den separat inköpta monteringssatsen för varje biltyp.VarningBlockera inte enhetens fläkt. Det hindrar luftcirkulationen. Om den blockeras alstras värme i enheten och det kan resultera i brand.VentilationshålEnhetens baksida<exempel> Att tänka på vid val av monteringsplats Montera GPS-antennen inuti fordonet

0 - 30 °Monteringsplatta för antennGPS-antennDenna enhet

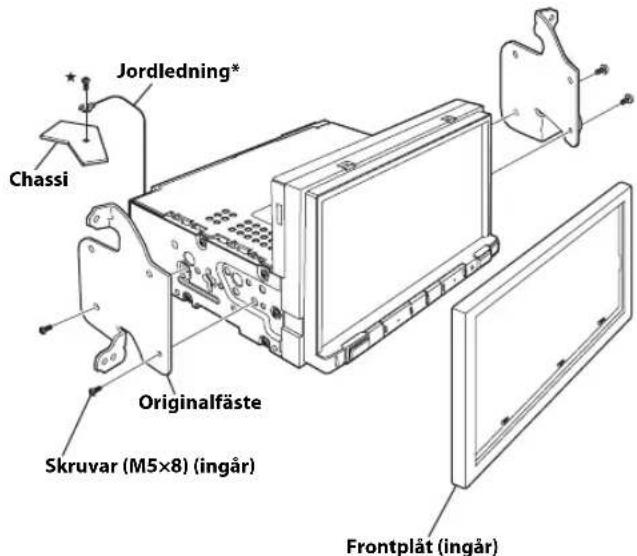

06SE00X801D-U.book Page 3 Thursday, May 21, 2015 11:17 AM4-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) 1 Montera originalfästet på enheten med de medföljande skruvarna.

• För att få ordentlig anslutning till jord, använd någon befintlig skruv som är fäst i fordonsmetallen (markerad med ( )) eller en ren, naken metallyta i fordonets chassi. 2 Anslut alla kablar till enheten enligt beskrivning i ”Anslutningar” (sida 5). 3 Montera enheten i bilen.

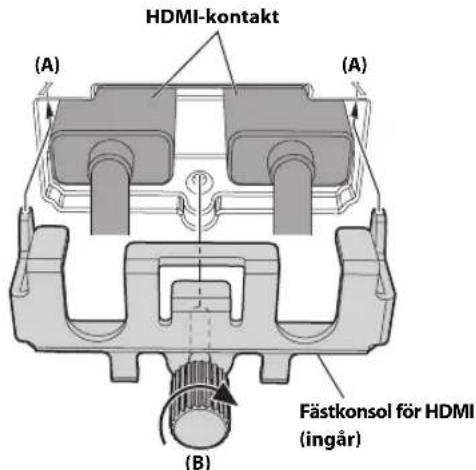

• Fixera kablarna noggrant. Se till att de inte skadas genom att komma i vägen för rörliga delar, t ex en stolskena, eller genom att placera dem mot vassa eller spetsiga kanter. Att notera vid användning av anslutningskablar för HDMI Om du använder HDMI-kablar ska kablarna fixeras vid HDMI- kontakterna med hjälp av det medföljande HDMI-fästet. 1 För in HDMI-fästet i spåren (A). 2 Fixera det med skruven (B). Monteringsexempel med originalfäste Jordledning*ChassiSkruvar (M5×8) (ingår)OriginalfästeFrontplåt (ingår)HDMI-kontakt (A) (B) Fästkonsol för HDMI (ingår) (A) 06SE00X801D-U.book Page 4 Thursday, May 21, 2015 11:17 AM5-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

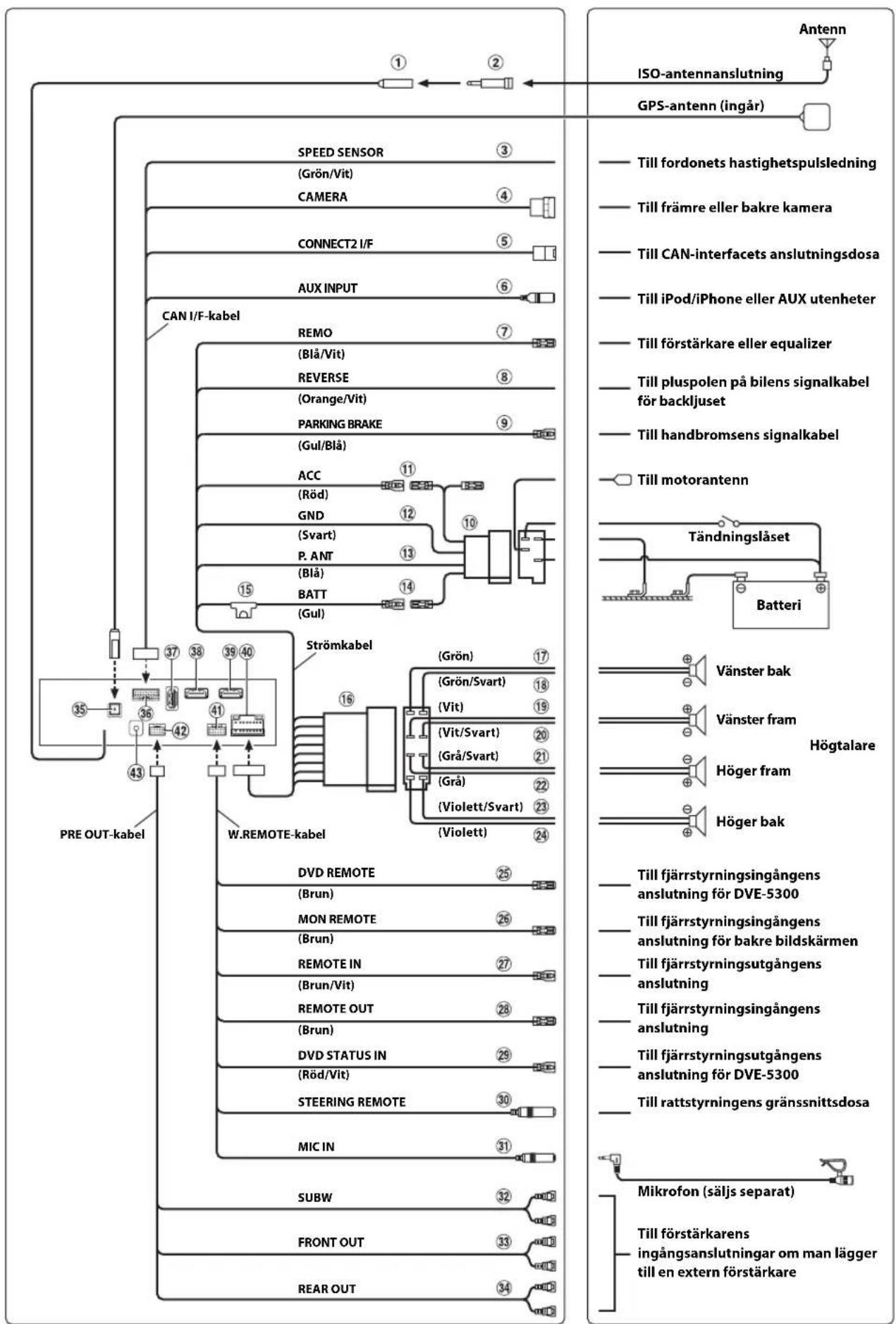

ISO-antennanslutning GPS-antenn (ingår) Till fordonets hastighetspulsledning Till främre eller bakre kamera Till CAN-interfacets anslutningsdosa Till iPod/iPhone eller AUX utenheter Till förstärkare eller equalizer Till pluspolen på bilens signalkabel för backljuset Till handbromsens signalkabel Till motorantenn Vänster bak Vänster fram Höger fram Höger bak Högtalare Till fjärrstyrningsingångens anslutning för DVE-5300 Till fjärrstyrningsingångens anslutning för bakre bildskärmen Till fjärrstyrningsutgångens anslutning Till fjärrstyrningsingångens anslutning Till rattstyrningens gränssnittsdosa Mikrofon (säljs separat) Till förstärkarens ingångsanslutningar om man lägger till en extern förstärkare ACC (Röd) GND (Svart)P. A NT(Blå) BATT (Gul)PRE OUT-kabel(Vit)(Vit/Svart)(Grå/Svart)(Grå)(Violett/Svart)(Violett)CAN I/F-kabel Tändningslåset Batteri DVD STATUS IN(Röd/Vit) Till fjärrstyrningsutgångens anslutning för DVE-5300 06SE00X801D-U.book Page 5 Thursday, May 21, 2015 11:17 AM6-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) Anslutning för radioantenn ISO/JASO-antennadapter (säljs separat) ISO/JASO-antennadapter kan erfordras beroende på fordonet. Hastighetsgivarledning (Grön/Vit) Felaktig anslutning av hastighetspulsledningen kan leda till att viktiga säkerhetsfunktioner i bilen inte fungerar längre (t.ex. bromsar eller krockkuddar). Sådana fel kan leda till olyckor eller dödsfall. Vi rekommenderar starkt att installationen görs av en utbildad och auktoriserad Alpine-återförsäljare. Ingångsanslutning för direkt CAMERA Används när tillvalskameran för direktvisning är ansluten. CAN-gränssnittskontakt Till CAN-interfacets anslutningsdosa

• Om både CAN-interfacedosan och fordonets bildskärmsgränssnittsdosa är anslutna till enheten kanske den inte fungerar normalt. AUX-ingångsanslutning Ingångsanslutning för videosignal från iPod-/iPhone eller AUX video-/audiosignal.

• Kräver antingen en AV/RCA-interfacekabel (4-polig mini-AV- kontakt till 3-RCA) eller en förlängningskabel iPod VIDEO AV som ingår i anslutningssatsen KCU-461iV. För närmare information om användning av AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3-RCA-kontakter) se ”AV/RCA- interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter)” (sida 7). Ledning för fjärrpåslagning av strömmen (Blå/Vit) Anslut denna kabel till anslutningen för fjärrstyrt strömpåslag på förstärkaren eller på en signalprocessor. Backkabel (Orange/Vit) Anslut till plussidan på bilens backlampor. Dessa lampor tänds när växeln läggs i backläge (R). Om denna ledning ansluts på rätt sätt kommer videobilden från backkameran att automatiskt visas på skärmen när backväxeln (R) läggs i. Handbromskabel (Gul/Blå) Anslut den här kabeln till strömförsörjningsdelen av handbromsbrytaren för att sända en statussignal för handbromsen till enheten. ISO-Anslutning för strömförsörjning Omkopplingsbar strömkabel (tändning) (Röd) Anslut denna kabel till ett ledigt uttag i fordonets säkringsdosa eller till något annat oanvänt strömuttag som ger (+) 12 V bara när tändningen är påslagen eller i läget för strömförsörjning av extrautrustning. Jordledning (Svart) Anslut denna kabel till ett ställe på bilens underrede som ger bra jordning. Se till att anslutningen görs mot ren metall och att den är ordentligt fastskruvad med medföljande plåtskruv. Motorantenn (Blå) Anslut denna kabel till kopplingen +B på en motorantenn, när sådan används.

• Den här ledningen ska enbart användas för att styra fordonets motorantenn. Använd den inte för att slå på eller stänga av en förstärkare, en signalprocessor eller liknande. Batterikabel (Gul) Anslut den här ledningen till den positiva polen (+) på fordonets batteri. Säkringshållare (15A) ISO-anslutning (utsignal högtalare) Högtalaranslutning (+) för bakre vänstra högtalaren (Grön) Högtalaranslutning (–) för bakre vänstra högtalaren (Grön/Svart) Högtalaranslutning (+) för främre vänstra högtalaren (Vit) Högtalaranslutning (–) för främre vänstra högtalaren (Vit/Svart) Högtalaranslutning (–) för främre högra högtalaren (Grå/Svart) Högtalaranslutning (+) för främre högra högtalaren (Grå) Högtalaranslutning (–) för bakre högra högtalaren (Violett/Svart) Högtalaranslutning (+) för bakre högra högtalaren (Violett) Utgångsanslutning för fjärrstyrning (Brun) (För DVD- spelare DVE-5300) Anslut denna ledning till ingångsledningen för fjärrstyrning. Den här ledningen sänder fjärrstyrningssignalerna från fjärrkontrollen. Utgångsanslutning för fjärrstyrning (Brun) (För bakre bildskärm) Anslut denna ledning till ingångsledningen för fjärrstyrning. Den här ledningen sänder fjärrstyrningssignalerna från fjärrkontrollen. Ingångsanslutning för fjärrstyrning (Brun) Anslut den externa Alpine-produkten till utgångsledningen för fjärrstyrning. 06SE00X801D-U.book Page 6 Thursday, May 21, 2015 11:17 AM7-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

Utgångsanslutning för fjärrstyrning (Brun) Anslut denna ledning till ingångsledningen för fjärrstyrning. Den här ledningen sänder fjärrstyrningssignalerna från fjärrkontrollen. Ingångsanslutning för DVD-styrning (Röd/Vit) (För DVD- spelare DVE-5300) Anslut DVD-spelaren DVE-5300 till fjärrstyrningens utgångsanslutning. Anslutning till rattstyrningsinterfacet Till gränssnittsdosan för fjärrstyrning. För ytterliga information om anslutningar, rådfråga närmaste Alpine-återförsäljare. Ingångsanslutning för mikrofon Till mikrofon (säljs separat)

• Om du använder mikrofon (tillval) ska mikrofonval ställas till ”External”. Se ”Ställa in mikrofonval” i bruksanvisningen (CD-ROM) för ytterligare information. RCA-kontakter för subwoofer RÖD kontakt är för höger kanal och VIT kontakt är för vänster kanal. RCA-kontakter för främre utsignal RCA-kontakterna kan användas för främre utsignal. RÖD kontakt är för höger kanal och VIT kontakt är för vänster kanal. RCA-kontakter för bakre utsignal RCA-kontakterna kan användas för bakre utsignal. RÖD kontakt är för höger kanal och VIT kontakt är för vänster kanal. Anslutning för GPS-antenn Anslut GPS-antennen här (medföljer). Anslutning för CAN I/F USB-kontakt Till USB-minne eller iPod/iPhone. Ingångsanslutning för HDMI Utgångsanslutning för HDMI Anslutning för strömförsörjning W.REMOTE-anslutning PRE OUT-anslutning DAB-antenningång Till DAB-antenn (säljs separat). AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter) Kopplingskonfiguration för detta system är som följer:

• Konfiguration för kommersiellt tillgängliga 4-poliga mini-AV-kontakter är inte standardiserad. Ljud L (Vit)Ljud R (Röd) Jord Video (Gul)(Gul)(Röd)(Vit)Ingångssignal för videoIngångssignal för audio (H, V) 06SE00X801D-U.book Page 7 Thursday, May 21, 2015 11:17 AM8-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) Kopplingsschema för SPST-brytare (säljs separat)

• Om du inte kan ta ström direkt från ditt fordons tändningslås, bör du montera en SPST-brytare (enpolig, envägs) (säljs separat) och en säkring (säljs separat).

• Kopplingsschemat och säkringsstyrkan som visas ovan gäller när enheten används individuellt.

• Om enhetens strömkabel (tändning) ansluts direkt till fordonsbatteriets pluspol (+) drar enheten ström (åtskilliga hundra milliampere) även då strömbrytaren är avstängd (OFF). Det kan orsaka att batteriet laddas ur. Om du inte kan ta ström från tändningslåset X801D-U INE-W997D (Röd) (Gul) SPST SW (tillval) SÄKRING (5A) (Tillval) SÄKRING (20A) (Tillval) Batteri ACC BATTERY Hindra externt brus från att tränga in i ljudsystemet.

• Placera enheten på plats och dra kablarna på ett avstånd av minst 10 cm från bilens kabelnät.

• Se till att kablarnas avstånd till andra kablar är så stort som möjligt.

• Anslut jordledningen ordentligt till något ställe på bilens chassi, där metallen är ren och oskyddad (ta om nödvändigt bort färg, smuts eller fett).

• När anläggningen utökas med en störningsdämpare bör den anslutas så långt bort från enheten som möjligt. Din Alpine-återförsäljare har olika störningsdämpare, kontakta dem för ytterligare detaljer.

• Din Alpine-återförsäljare vet bäst om störningsundertryckning, så kontakta återförsäljaren för ytterligare information. 06SE00X801D-U.book Page 8 Thursday, May 21, 2015 11:17 AM9-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

Systemexempel Anslutning av en iPod/iPhone AUX-ingångsanslutning

• För att ansluta en iPod/iPhone behövs en konverteringskabel för Lightning till USB (KCU-471i) eller en USB iPod/iPhone AV-kabel (KCU-461iV). Dessa säljs separat.

• Anslut via HDMI för att se videor och bilder från en iPhone med Lightning-anslutning (sidan 10).

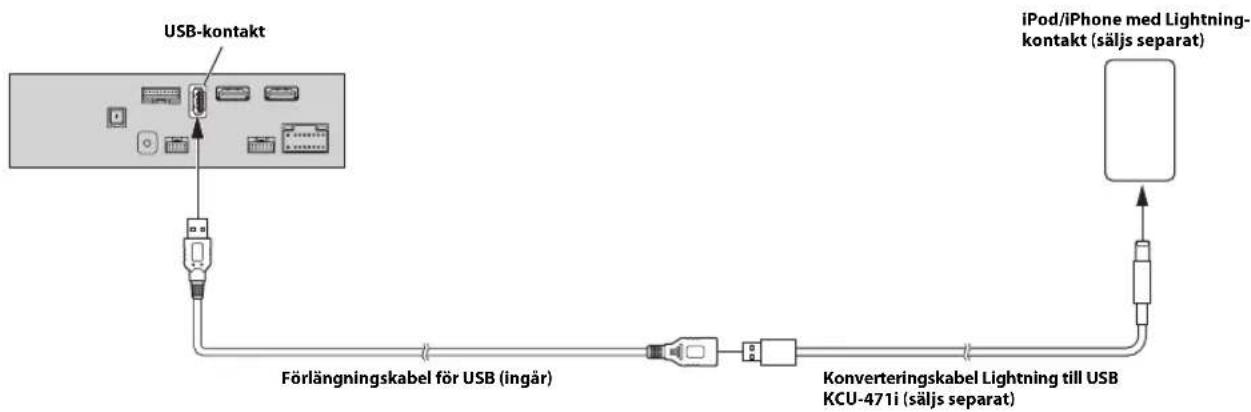

• Lämna inte en iPod/iPhone i fordonet under lång tid. Värme och fukt kan skada din iPod/iPhone och eventuellt göra den obrukbar. När en iPod/iPhone ansluts med Lightning-kontakt USB-kontaktFörlängningskabel för USB (ingår)iPod/iPhone med Lightning-kontakt (säljs separat)Konverteringskabel Lightning till USBKCU-471i (säljs separat)Anslutning för CAN I/FiPod/iPhone med 30-pinnars kontakt(säljs separat)AUX INPUTVideoförlängningskabel för iPod*(ingår i KCU-461iV)Kabel för USB iPod/iPhone AVKCU-461iV (säljs separat)Förlängningskabel för USB

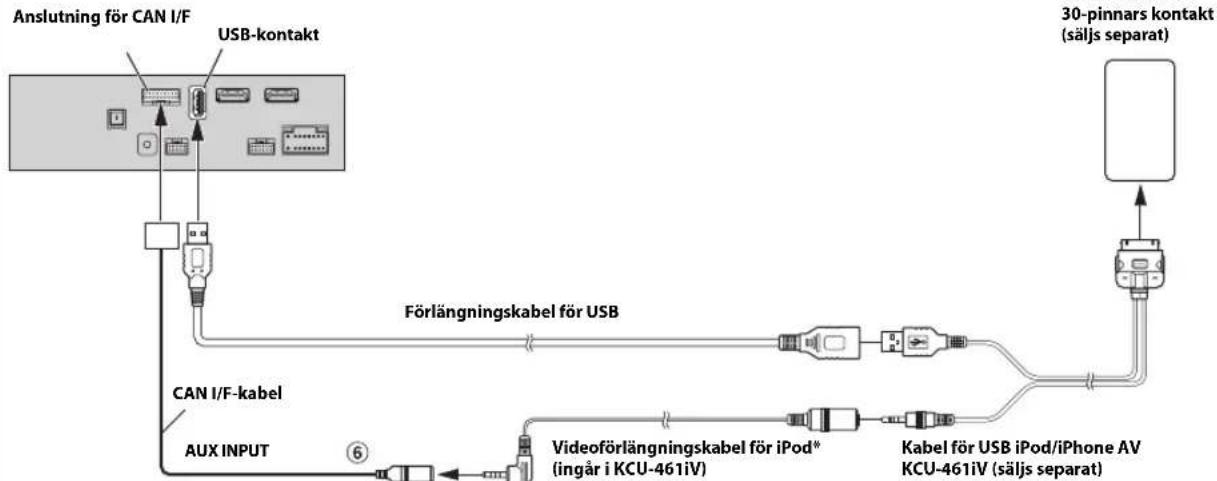

• Om iPod video stöds, använd videoförlängningskabeln för iPod . Om du ska använda iPod video, ställ in AUX-källan till ”iPod video”. Se ”Ställa in AUX-läget” i bruksanvisningen (CD-ROM) för ytterligare information. När en iPod/iPhone ansluts med 30-pinnars kontakt USB-kontaktCAN I/F-kabel 06SE00X801D-U.book Page 9 Thursday, May 21, 2015 11:17 AM10-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) Ansluta ett USB-minne

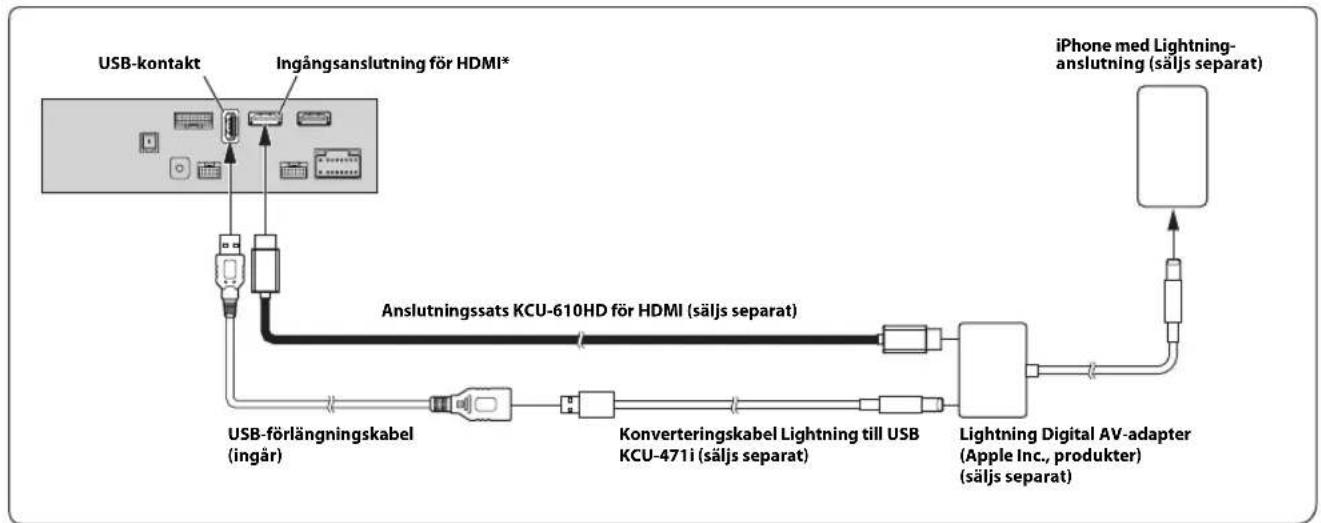

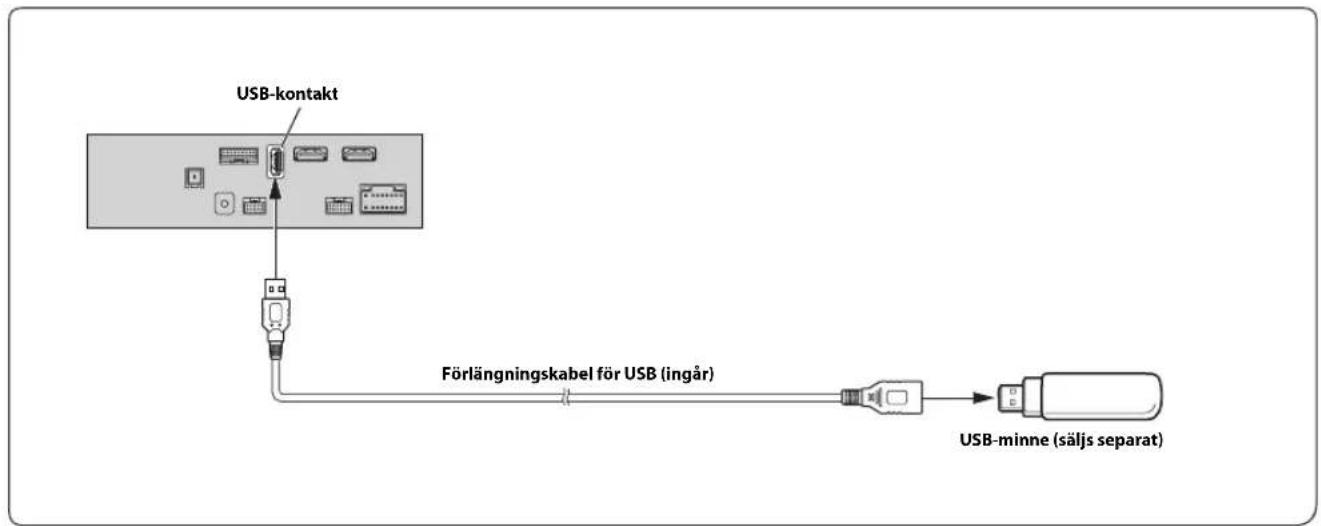

• Lämna inte USB-minnet i fordonet under lång tid. Värme och fukt kan skada USB-minnet. Ansluta en HDMI-enhet (iPhone med Lightning-anslutning)

• Se till att fixera HDMI-kabeln ordentligt med hjälp av den medföljande fästkonsolen för HDMI. För ytterligare information om hur den sätts fast, se ”Att notera vid användning av anslutningskablar för HDMI” (sida 4).

• Ställ in HDMI-inställningarna till ”HDMI”. Se ”HDMI-inställning” i bruksanvisningen (CD-ROM) för ytterligare information. USB-kontaktUSB-minne (säljs separat)Förlängningskabel för USB (ingår)USB-kontaktLightning Digital AV-adapter(Apple Inc., produkter)(säljs separat)Anslutningssats KCU-610HD för HDMI (säljs separat)Ingångsanslutning för HDMI*USB-förlängningskabel(ingår)Konverteringskabel Lightning till USBKCU-471i (säljs separat)iPhone med Lightning-anslutning (säljs separat) 06SE00X801D-U.book Page 10 Thursday, May 21, 2015 11:17 AM11-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

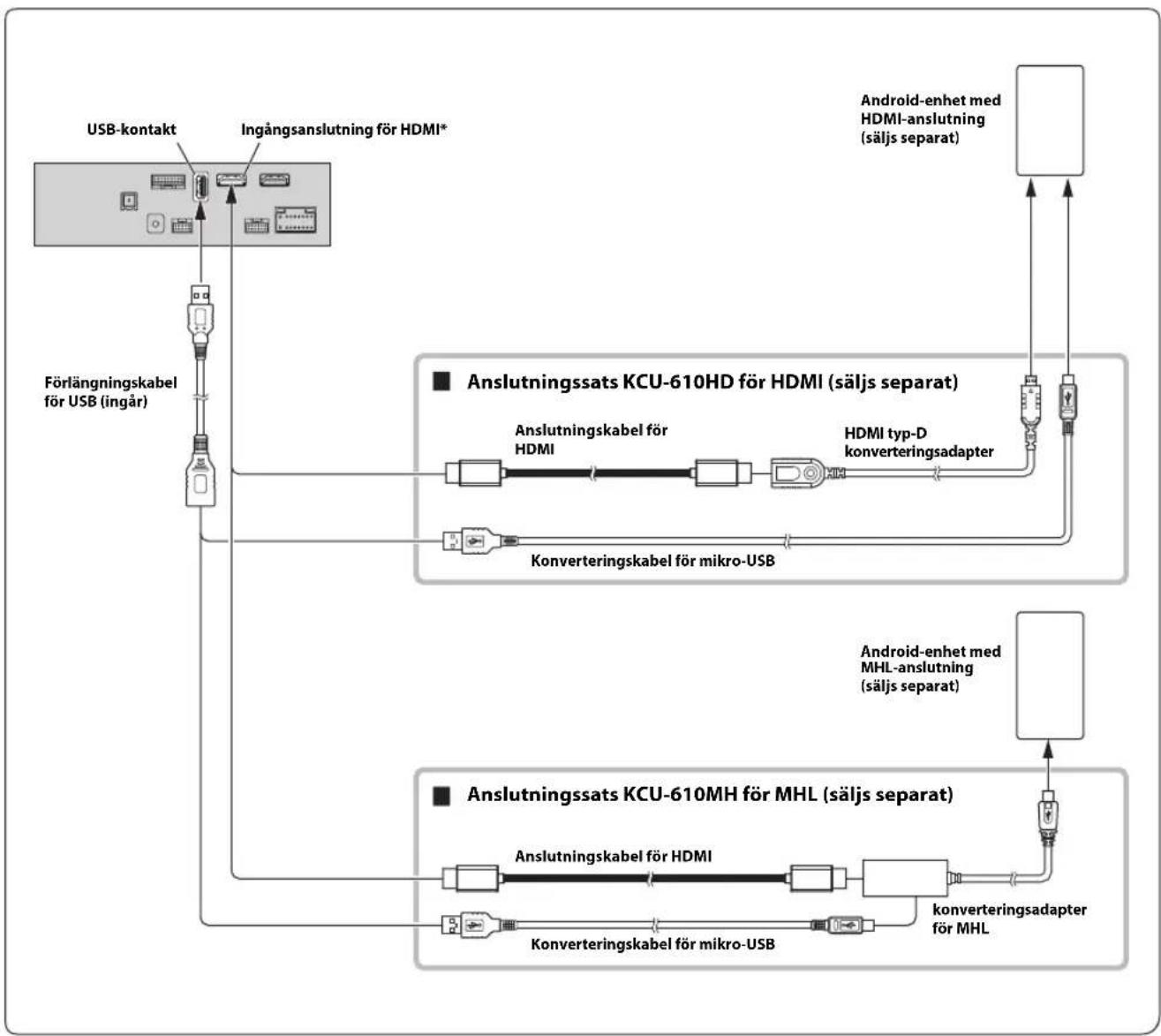

• Du behöver en anslutningssats eller adaptersats som passar till den anslutna enhetens anslutningar.

• Ställ in HDMI-inställningarna till ”HDMI”. Se ”HDMI-inställning” i bruksanvisningen (CD-ROM) för ytterligare information.

• Se till att fixera HDMI-kabeln ordentligt med hjälp av den medföljande fästkonsolen för HDMI. För ytterligare information om hur den sätts fast, se ”Att notera vid användning av anslutningskablar för HDMI” (sida 4). USB-kontaktHDMI typ-DkonverteringsadapterIngångsanslutning för HDMI*Förlängningskabel för USB (ingår) Anslutningssats KCU-610HD för HDMI (säljs separat) Android-enhet med HDMI-anslutning (säljs separat)Anslutningskabel för HDMI Konverteringskabel för mikro-USBAndroid-enhet med MHL-anslutning (säljs separat)konverteringsadapter för MHL Anslutningssats KCU-610MH för MHL (säljs separat) Anslutningskabel för HDMIKonverteringskabel för mikro-USB 06SE00X801D-U.book Page 11 Thursday, May 21, 2015 11:17 AM12-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) Ansluta en DVE-5300 och en bakre bildskärm med stöd för HDMI Utgångsanslutning för fjärrstyrning (Brun) (För DVD- spelare DVE-5300) Utgångsanslutning för fjärrstyrning (Brun) (För bakre bildskärm) Ingångsanslutning för fjärrstyrning (Brun) (För bakre bildskärm) Ingångsanslutning för DVD-styrning (Röd/Vit) (För DVD- spelare DVE-5300)

• Se till att fixera HDMI-kabeln ordentligt med hjälp av den medföljande fästkonsolen för HDMI. För ytterligare information om hur den sätts fast, se ”Att notera vid användning av anslutningskablar för HDMI” (sida 4).

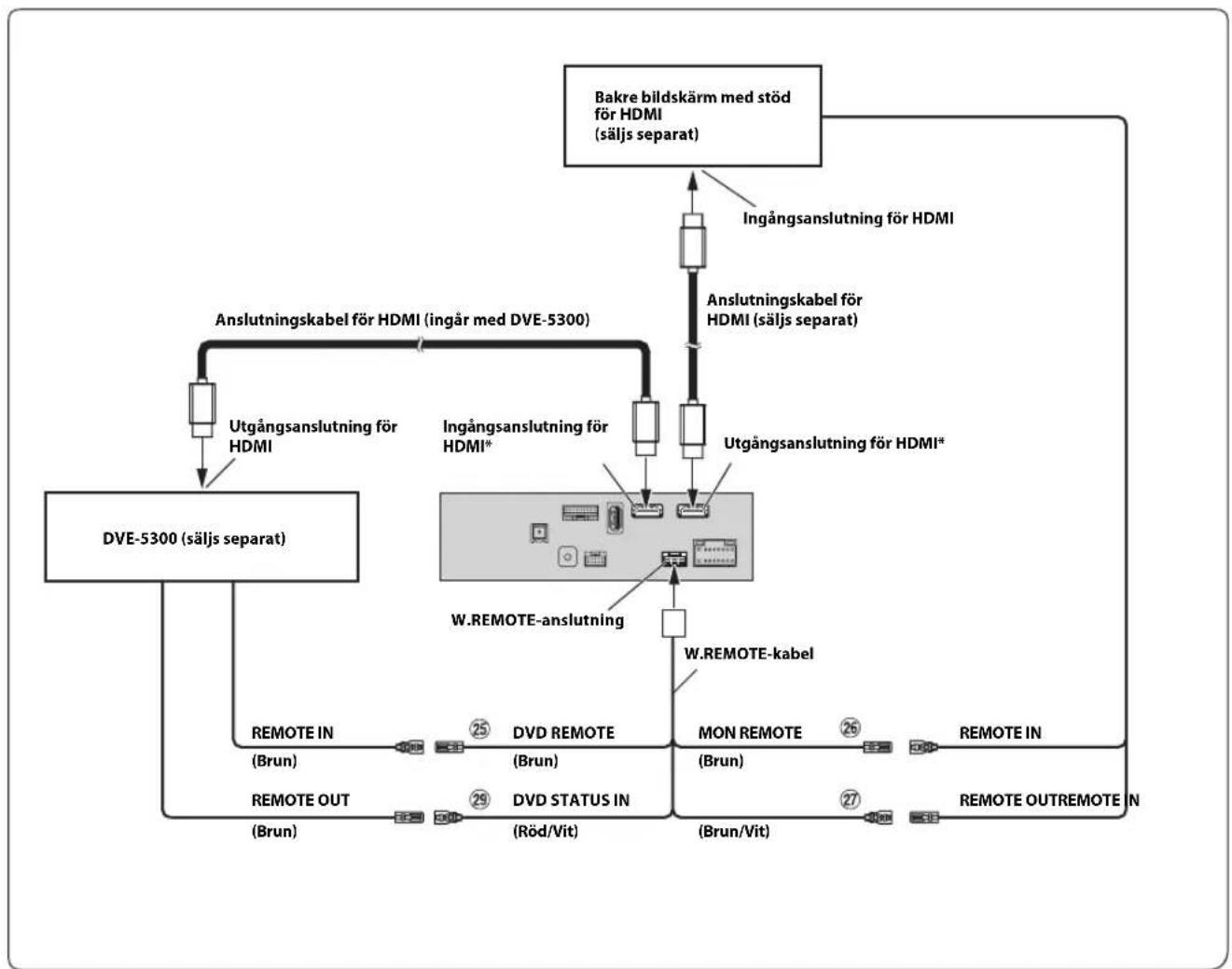

• Ställ in HDMI-inställningarna till ”DVD”. Se ”HDMI-inställning” i bruksanvisningen (CD-ROM) för ytterligare information. Utgångsanslutning för HDMI Ingångsanslutning för HDMI*DVE-5300 (säljs separat)Ingångsanslutning för HDMIBakre bildskärm med stöd för HDMI(säljs separat)Anslutningskabel för HDMI (säljs separat)W.REMOTE-anslutningAnslutningskabel för HDMI (ingår med DVE-5300)Utgångsanslutning för HDMI*REMOTE IN(Brun)DVD REMOTE(Brun)MON REMOTE(Brun)REMOTE INREMOTE OUTREMOTE IN(Brun/Vit)W.REMOTE-kabelDVD STATUS IN(Röd/Vit)REMOTE OUT(Brun) 06SE00X801D-U.book Page 12 Thursday, May 21, 2015 11:17 AM13-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

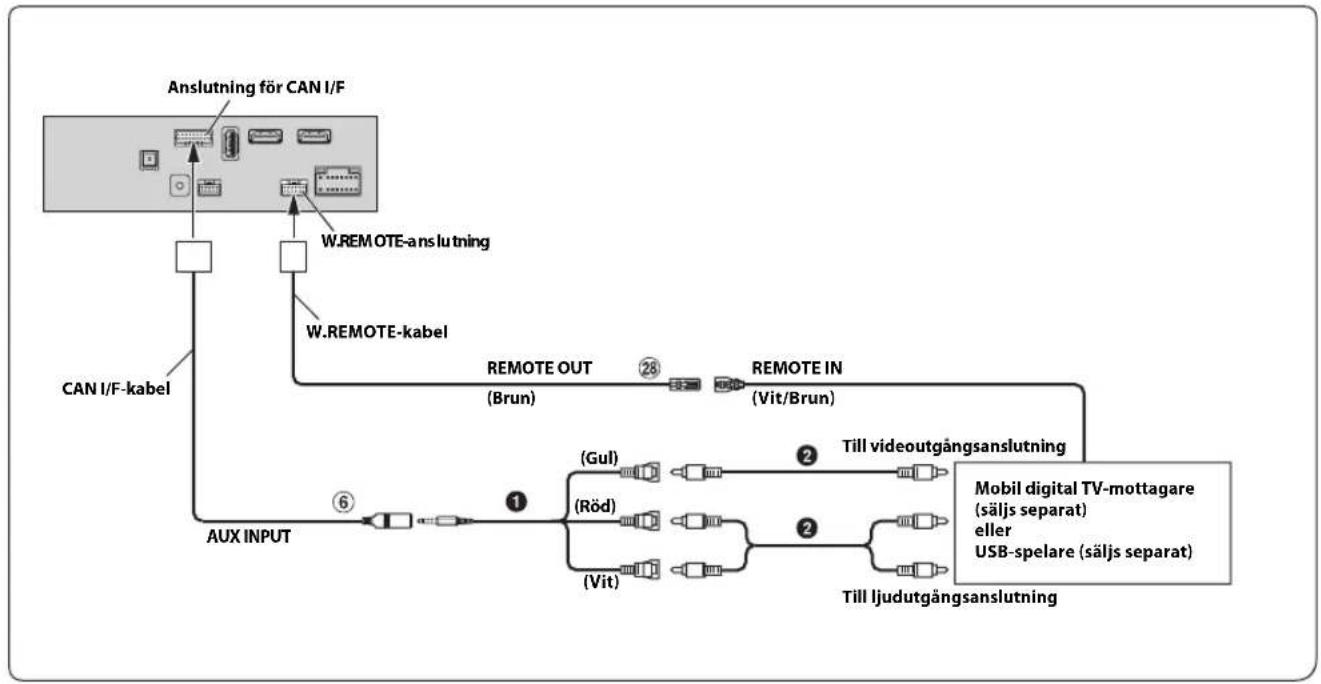

Ansluta en mobil digital TV-mottagare eller USB-spelare AUX-ingångsanslutning Utgångsanslutning för fjärrstyrning (Brun) AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter) (säljs separat) RCA-förlängningskabel (säljs separat)

• För närmare information om användning av AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3-RCA-kontakter) se ”AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter)” (sida 7).

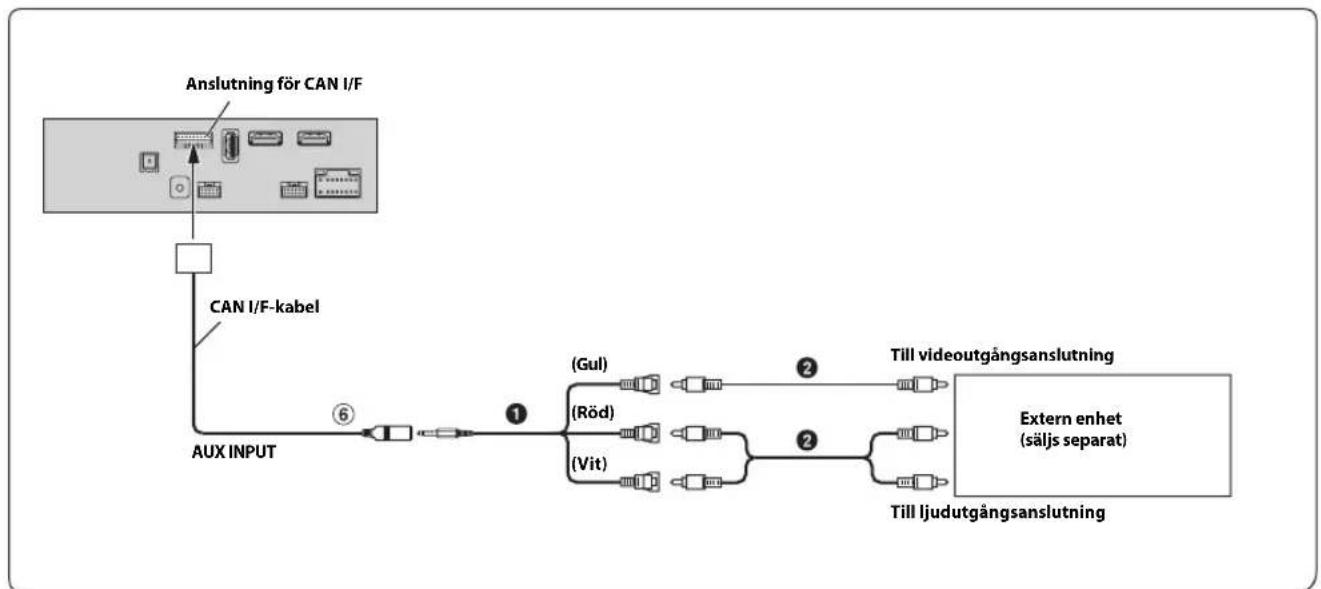

• Ställ in AUX-namnet till ”DVB-T” eller ”USB Spelare”. Se ”Ställa in AUX-namn” i bruksanvisningen (CD-ROM) för ytterligare information. Anslutning av en extern enhet AUX-ingångsanslutning AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter) (säljs separat) RCA-förlängningskabel (säljs separat)

• Du kan byta namn på en extern enhet. Se ”Ställa in AUX-namn” i bruksanvisningen (CD-ROM) för ytterligare information.

• För närmare information om användning av AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3-RCA-kontakter) se ”AV/RCA-interfacekabel (4-polig mini-AV-kontakt till 3 RCA-kontakter)” (sida 7). CAN I/F-kabelAUX INPUTAnslutning för CAN I/F(Gul)W.REM OTE-a ns lu tningTill videoutgångsanslutningREMOTE IN(Vit/Brun)Till ljudutgångsanslutningW.REMOTE-kabelREMOTE OUT(Brun)(Röd)(Vit)Mobil digital TV-mottagare (säljs separat)ellerUSB-spelare (säljs separat)Anslutning för CAN I/FAUX INPUT(Gul)(Vit)(Röd)Till videoutgångsanslutningTill ljudutgångsanslutningExtern enhet (säljs separat)CAN I/F-kabel 06SE00X801D-U.book Page 13 Thursday, May 21, 2015 11:17 AM14-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) Anslutning av en extern förstärkare Ledning för fjärrpåslagning av strömmen (Blå/Vit) RCA-kontakter för subwoofer RCA-kontakter för främre utsignal RCA-kontakter för bakre utsignal RCA-förlängningskabel (säljs separat) PRE OUT-anslutning Anslutning för strömförsörjning (Blå/Vit) REMOTE ON (Blå/Vit) Subwoofer REMO Förstärkare för subwoofer (säljs separat) Till subwooferns ingångsanslutning (Röd) (Vit) SUBW FRONT OUT REAR OUT Till främre ingångsanslutning 4-kanals förstärkare (säljs separat) Till bakre ingångsanslutning Främre högtalare Bakre högtalare REMOTE ON (Blå/Vit) (Röd) (Vit) (Röd) (Vit) Strömkabel PRE OUT-kabel 06SE00X801D-U.book Page 14 Thursday, May 21, 2015 11:17 AM15-SE 06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE)

Anslutning av backkamera Ingångsanslutning för direkt CAMERA Backkabel (Orange/Vit)

• Ställ in kameraväljaren till ”Bak”. Se ”Ställa in kameraingången” i bruksanvisningen (CD-ROM) för ytterligare information. Anslutning av frontkamera Ingångsanslutning för direkt CAMERA

• Ställ in kameraväljaren till ”Fram”. Se ”Ställa in kameraingången” i bruksanvisningen (CD-ROM) för ytterligare information. Anslutning för CAN I/FReverseAnslut till plussidan på bilens backlampa.Förlängningskabel för kamera(medföljer backkamera)Anslutning för strömförsörjningCAMERA(Orange/Vit)HCE-C127D/HCE-C157D/HCE-C252RD(säljs separat)StrömkabelCAN I/F-kabelAnslutning för CAN I/FFörlängningskabel för kamera(medföljer backkamera)CAMERAHCE-C257FD (säljs separat)CAN I/F-kabel 06SE00X801D-U.book Page 15 Thursday, May 21, 2015 11:17 AM06SE04X801D-U_SE.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (SE) 06SE00X801D-U.book Page 16 Thursday, May 21, 2015 11:17 AMNEDERLANDS 1-NL 07NL03X801D-UTOC.fm ALPINE X801D-U/INE-W997D 68-29530Z17-A (NL)
