MANUALE UTENTE PAC F 17 OEKO DELONGHI

La rigraziamo per aver sceto un prodotto De'Longhi, il leader mondiale nella costruzione dei climazitizzatori portatili. Anni di esperienza in tutto il mondo ci consentono di migliorare costamente la qualità e le prestitazioni di Pinguino e SuperPinguino. Siamo certo che rimarra subito soddisfatto del suo acquisto e che godra a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo alla lettura da quello libretto di istruzioni, e di conservarono con cura. In questo modo, potra utilizzare Pinguino nelle condizioni di massima efficacía e serenità.

Dear Customer:

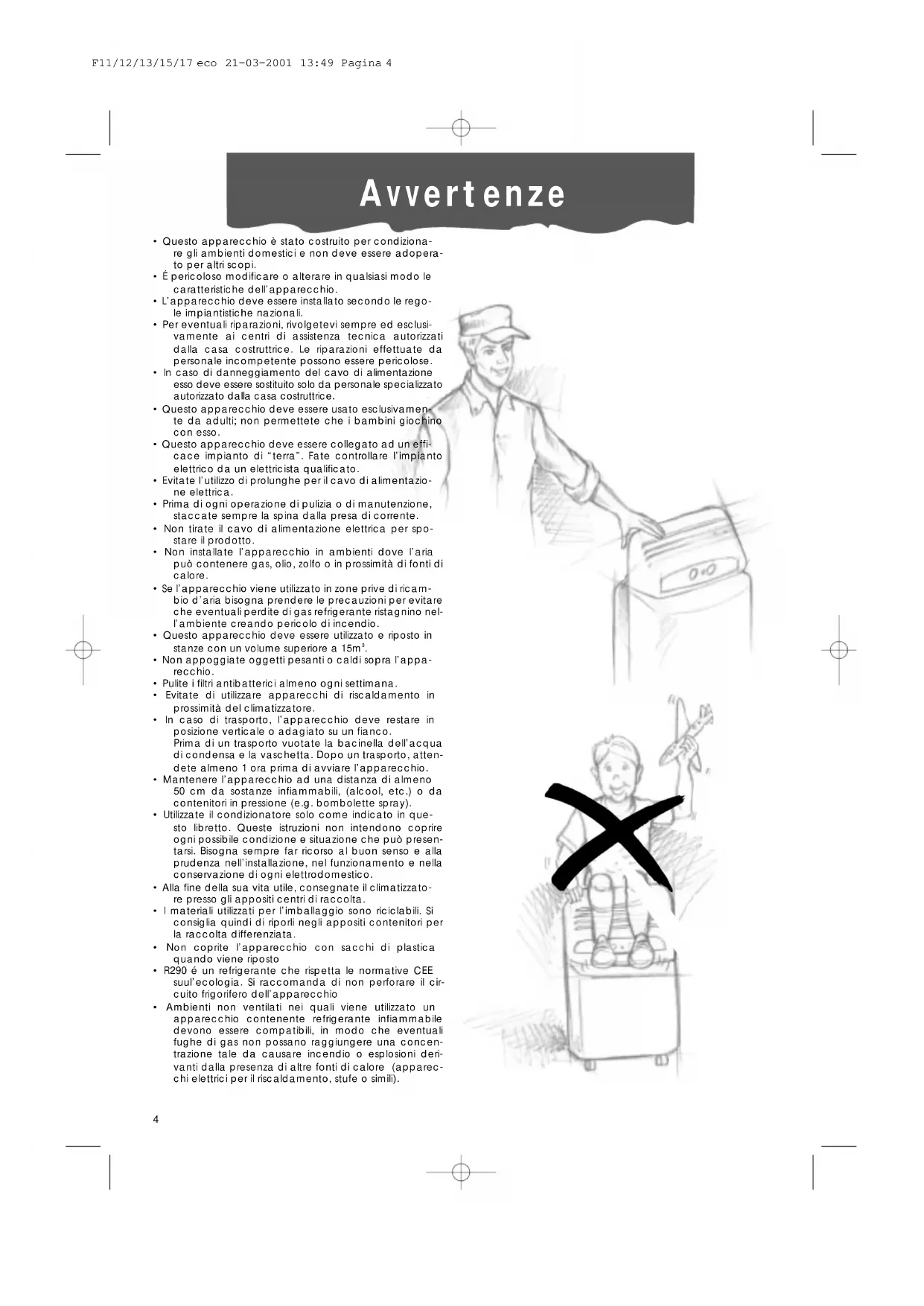

• Questo apparecchio è stato costruito per condizioniare gli ambienti domestici non deve essere adopera-to per altri scopici.
• E pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
  L'apparecchio devese essere installato secondo le regolo impiantistiche nazionali.
• Per eventuali riparazioni, rivolgetevi sempre ed escludivamente ai centri di assistenza tecnica autorizzati alla casa costrurtrice. Le riparazioni effettuate da personale incompetente sono essere pericolose.
  In caso di danneggiamento del cavo di alimentazione esso delve essere sostituito solo da personale specializzato autorizzato alla casa costruttice.
• Questo apparecchio delve essere usato escludvamente da adulti; non permiette che i bambini giochino conesso.
• Questo apparecchio deve essere collegato ad un efficiere impianto di "terra". Fate controllare l'impianto elettrico da un elettricista qualificato.
  Evitate l'utilizzo di prolonghe per il cavo di alimentazione elettrica.
• Prima diogni operazione di pulizia o di manutenzione, staccate sempre la spina alla presa di corrente.
  Non tirate il cavo di alimentazione elettrica per spostare il prodotto.
  Non installate I'apparecchio in ambienti dove I'aria.
  puo contenere gas, olio, zolfo o in prossimita di fonti di
  calore.
  Se I'apparecchio vieneutilizzato in zoneprivedi ricambio d'aria bisogna prendere le precauzioni per evitare che eventuali perdite di gas refrigerante rstagnino nel'ambiente creando pericolo di incendio.
• Questo apparecchio deve essere utilizzato e riposto in stanze con un volume superiore a 15m^3
  Non appoggiate oggetti pesanti caldi sopra l'apparecchio.
• Pulite i filtri antibatterici almeno ogni settimana.
  Evitate diutilizzare apparecchi di riscaldamento in prossimitadel climatizzatore.
  In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto vuotate la bacinella dell'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
• Mantenere l'appareccio ad una distanza di almeno 50 cm da sostane infiammabili, (alcool, etc.) o da contentori in pressione (e.g. bombolette spray).
  Utilizzate il condizionatore solo come indicate in quosto libretto. Queste istruzioni non intendono coprireogni possibleno condizione e situazione che puod presentarsi. Bisogna sempre far ricorso al buon senso e alla prudenza nell'installazione, nel funzionamento e nella conservazione diogni elettrodomestico.
• Alla fine della sua vita utile, consegnate il climatizzatore presso gli apposti centri di raccolta.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quando di riporti negli apposti contentitori per la ragcolla differenziate.
  Non coprète l'apparecchio con sacchi di plastica quando viene riposto
  R290 é un refrigerante che rispetto le normative CEE suul'ecologia. Si raccomanda di non perforare il cir-cuito frigorifero dell'apparechio
• Ambienti non ventilati nei quali viene utilizzato un apparecchio contente refrigerante inflammabile devono essere compatibili, in modo che eventuali fughe di gas non possano raggiungere una concentrazione tale da causare incendio o esplosioni derivanti alla presenza di altre fonti calore (apparecchi elettrici per il riscaldamento, stufe o similire).

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27^ e con una umidità relativa attorno al 50% .

Il climatizzatore è una macchina che sottrae umilità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da INSTALLazione, i climatizzatori portatili hanno il vantage di poter essere spostati da unaStanza all'altra di una casa, e di essere trasferibili da un edificio all'alto.

L'aria calda della vostra stanza viene fatt passare attraverso una batteria raffreddata da un gas refrigerante. In tal modo cede calore e umidità

in effesso prima di essere re-immessa nel'ambiente.

Nei modelli monoblocco (Pinguino) una piccola parte di questa aria viene utilizzata per raffreddare il gas refrigerante e quindi, divenu-ta calda e umida, viene rilasciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino cui esse are usato ancche in funzione di sola ventilazione.

Pinguino ECO è il climatizzatore ecologico dell'ultima generatione. Pinguino eco, infatti, non contine gas dannosi per l'ozono atmosalfe-rico (CFC/HCFC). Inoltre, la grande efficienza dell'apparecchio,或者其他 farvi risparmiare sui consumi elettrici, consente di minimizzazione l'impatto sull'effetto serra.

Per approfondimenti e chiarimenti, poteterivolgervial:

oppure contattare il nostro除去 internet: www.delonghi.com

Predisposizione all'uso

Di seguito troverete tutte leindicazioni necessarie per predisporre al meglio il funzionamento del vosto climatizzatore.

L'apparecchio deve essere sempreosto in uso facendo attenzione che non ci siano ostacoli per l'aspirazione e la mandata d'aria.

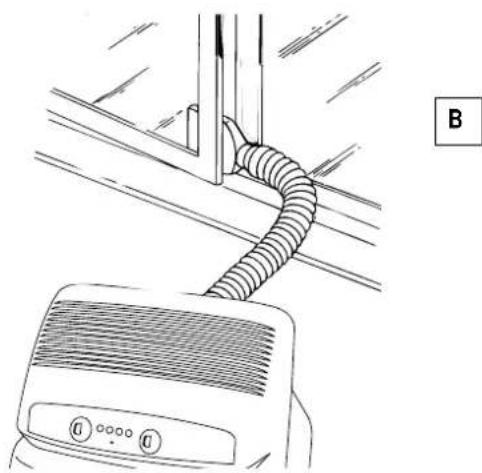

CLIMATIZAZIONE SENZA INSTALLAZIONE

Poche, semplici operazioni, e Pinguino vi riporta alle condizioni di benessere:

Fissate it tubo di fuoriuscita aria napposito alloggiamentosto nella parte posteriore dell'apparecchio. Inseriteo come indicato in figura A.

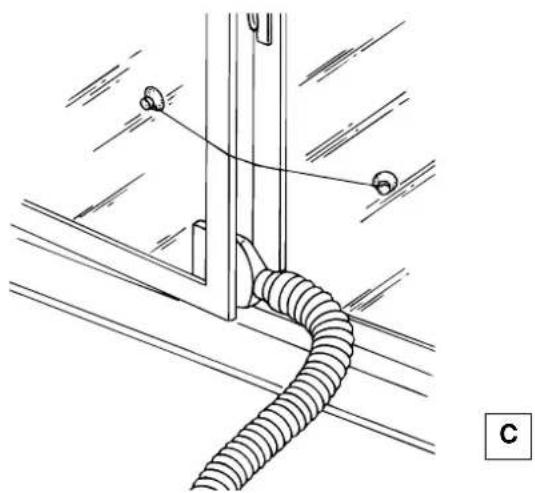

• Se avete una finesta a doppia anta, utiliserze le ventose [19] otazione per manntenere accostati i vetri (fig. C).

Applicate all'estremita del tubo bocchetta per finestra 18
- Avvicinate il climatizzatore ad una finestra o portafinestra.
- Aprite leggermente la finestra o portafinestra e mettete in posizione la bocchetta 18 come rappresentato in figura B.

Predisposizione all'uso

CLIMATIZAZIONE CON INSTALLAZIONE

Se lo desiderate, Pinguino cui che essere installato in maniera semi-permanente.

In questo caso sera necessario:

• Praticare un foro in una parete comunticante con l'esterno oppure attraverso il vetro di una finestra. Rispectate l'intervaldo di altezza e le dimensioni del foro indicati in figura D.

nel vetro della finestra

nello zoccolo in legno della portafinaesthesia

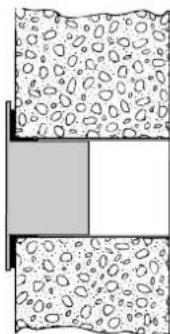

nel muro: vi consigliamo di isolare la sezione del muro con un idoneo materiale isolante.

D

Applicare al foro l'accessorio flangia in dotazione
16
- Fissare il tubo a pposito alloggia-mentation postono nella parte posteriore dell'apparecchio (fig.A pag.6).

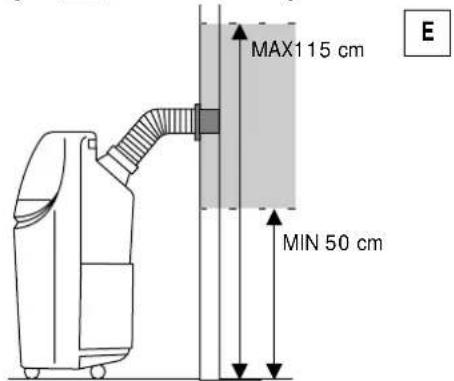

Applicare l'estremita del tubo a7a flangia me indicato in fig.E.

Ognqualvolta il tubo n è innestato, il foro cuiè issere chiuso tramite il tappo della flangia 16

NOTA.

Quandofarente uninstallazione di tipo semipermanente,vi consiglio di lasciare leggermenteapertaunaporta(anchesolo di 1 cm)per garantire il giusto ricambio dell'aria.

DEUMIDIFICAZIONE

Posizione l'apparecchio nella stanza重点领域 inserire il tubo; in quello modo l'aria deumidiificata sare rilasciata direttamente nell'ambiente.

Accensione e selezione delle funzioni

Prima di collegare la spina 10 presa di corrente, bisogna verificare che:

• la tensione di rete sua conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;
• la presa e la linea di alimentazione elettrica siano dimensionate per sostarare il carico richiesto;
• la presa sia del tipo adatto alla spina, a10,amenti far sostuire la presa stessa;
• la presa sia collegata con un efficace impianto di terra. La casa costrutrice declina agli responsabilità nel caso quella norma antinfortunistica non fosse rispetto.

Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato.

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni [31] in posizione "C". Per farlo operare in funzione climatizzazione, procedete come segue:

1. Ruotate la manopola selettore funzioni in senso orario:

2. Posizionando il symbolo cristallo - grande in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla massima velocità di ventilazione

3. Posizionando il significato cristallo piccolo in corrispondenza dell'indice di riferimento l'apparecchio operere in funzione climatizzazione alla minima velocità di ventilazione.

4. Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato 15 ambiente sulla posizione di massimo freddo.; quando la temperatura ottenuata nell'ambiente sare那一quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverra spe-gngendo il funzionamento. Cosi facendo avrete programmatico l'apparecchio sull'esatto grado di comfort che il termostato manterra automaticamente consentendo Vi al tempo stesso un notevole risparmi energetico. Ogni volta che il climatizzatore raggiunge la temperature obiettivo, continuera ad operare in funzione di sola purificazione/ventilazione. In quello modo si mantiene omogenea la temperature dell'aria all'interno dell'ambiente.

Nota: occorre attendere 3-5 min prima che alla griglia 1 esca aria fredda.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDensa PER SMALTIRE L'ECCESSO DI UMIDITA.

IN CONDIZIONI NORMALI, LA CONDensa VIENE SMALTITA AUTOMATICANTE.

IN CONDIZIONI DI ELEVATA UMIDITA POTRA ESSERCI UN ECCESO DI CONDENSA NELLA VASCHETTA SEGNALATO DALL'ACCENSIONE DELLA SPIA 1IN QUESTO CASO SAR

SUFFICIENTE SVUOTARE LA VASCHETTA SOLO PER ALCUNI MODELLI: QUALORA CONDIZIONI DI ELEVATA UMIDITA RENDESSERO IL PROBLEMA RICORRENTE, POTETE SCARICARE L'ACQUA IN ECCESSO DIRETTAMENTE IN UNOSCOLO, UTILIZZANDO UN TUBO DI GOMMA DI DIAMETRO INTERNO DI 12 MM DA INSERIRE NEL FORO PREDISPosto, DOPO AVER RIMOSso IL TAPPO IN GOMMA.

FARE ATTENZIONE CHE LA VASCHETTA SIA BEN POSIZIONATA; IN CASO CONTRARIO, LA SPIA 14 RIMARRA ACCESA (VEDI FIGURA).

COME VENTILARE

Se desiderate solo ventilare l'ambiente, ruotate il selettore dl'le funzioni in senso antiorario.

• Posizionando il symbolo grande in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione ventilazione alla massima velocità di ventilazione.
• Posizionando il symbolo pica in correspondenza dell'indice di riferimento l'apparecchio funzionera in funzione ventilazione alla minima velocità.

Il simbolo ≈ indica la presenza del filtro di purificazione, in grado di catturare particelle piccolissime fino a 0.3 millesimi di millimetro.

Dove previsti, I filtri sono attivi per agli funzioni impostata.

COME DEUMIDIFICARE (solo in alcuni modelli)
Quando I'apparecchio funziona in climatizzazione, riduce automaticamente l'umidità del'aria in eccesso presente nella stanza. Questa viene eliminata dal tubo di scarico 9

Se volete invece sottrarre soltanto I'umidita in eccesso alla abbassare la temperatura, ruotate il selettore delle funzioni in senso orario fina a raggiungere il symbolo

Nota

In funzione di deumidificazione alla griglia uscita aria esce aria più fredda di quale della vostra stanza. Viceversa dall'alloggiamento tubo 51a parte posteriore dell'apparecchio esce aria più calda.

Selezione delle funzioni/Spie luminose

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI "O" E SCOLLEGATE LA SPINA.

L'AVVIO DELLE FUNZIONI PUO SUBIRE DEI LIEVI RITARDI RISPERTTO ALLA ROTAZIONE DEL SELETTORE.

SPIELUMINOSE

Le spie luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA 12	SPIA 13
OFF	-	-
CONDIZIONAMENTO	accesa* accesa
DEUMIDIFICAZIONE	accesa** accesa
VENTILAZIONE/PURIFICAZIONE	accesa

• La spia si accenderà 3 minuti dopo l'accensione della macchina (cioè quando il compresso re inizIERA a funzionare). Si spegnerà invece quando la temperatura impostata dal termostato sare raggiunta.
  ** La spia si accendera 3 minuti dopo l'accensione della macchina (cioe quando il compresso- re inizierà a funzionare). In funzione di deumidificazione, l'apparecchio funziona in modo continuo. Se la temperatura è troppo Bassa, interviene perché il termostato antigelo ad interrompere il funzionamento.

Consigli

Ci sono alcune avvertenze da seguire per ottener il massimo rendimento dal climatizzatore:

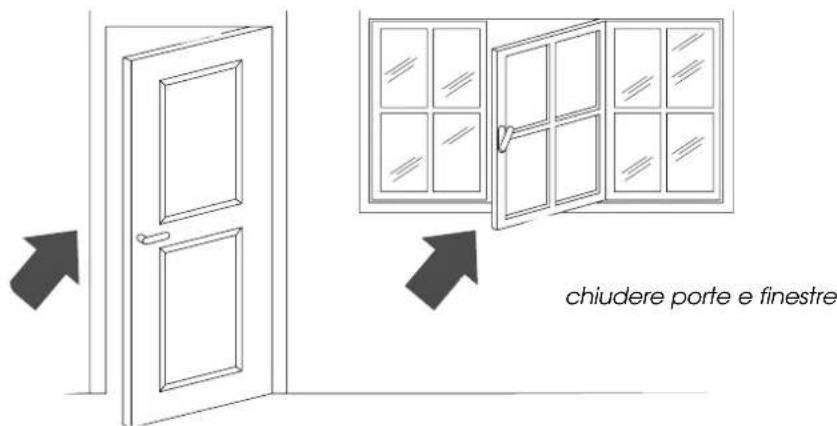

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installazioneattraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglioattraverso una porta o finestra,osi da garantire il giustochio d'aria.

Nonutilizzare l'apparecchio in ambienti ad alto tasso di umidità (tipolavanderia).
Nonutilizzare l'apparecchio in ambiente esterno.

Proteggete la stanza delle espositioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;

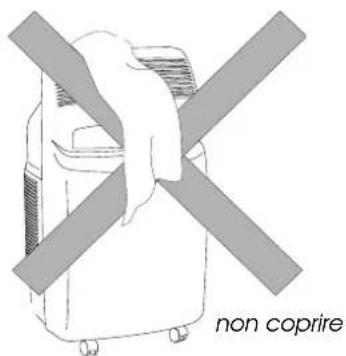

Non appoggiare oggetti sul climatizzatore;
Non ostacolare l'aspirazione 7la mandata d'aria :1
- Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

abbassare le persiane o tirare le tende

Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserireeventualmente i2 fermaruote toleruote anteriori 3

Pulizia

Prima diogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore su "e staccate sempre la spina alla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcool o solventi per la pulizia. Mai spruzzare liquido insetticida o simili.

Non usare utensili taglienti per la pulizia o per accelerare lo sbrinamento delle parti del circuito frigorifero.

PULIZIA DEI FILTRI ARIA

Per mantenere inalterata l'efficienza del vosto climatizzatore. Vi consigliamo di:

1. Pulire il filtro antipolvere agli settimana

2. Sostituire il filtro di purificazione al termini di anni stagione, o comunque quando sare allausto (seguite leindicazioni poste sull'aparecchio presso la sede del filtro).

I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazione. Le griglie sono a loro volta la sede degli stessi filtri.

Per la pulizia dei filtri sare quindi necessario:

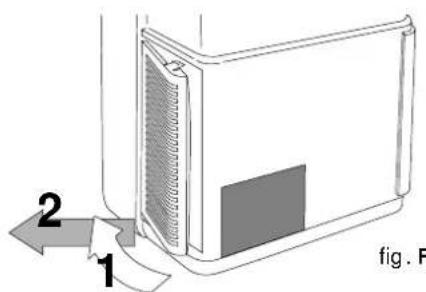

1. Rimuovere le griglie di aspirazione, ruotandole versus l'esterno (fig.F).

1. Rimuovere il 1^ filtro di purificazione (di colore bianco)

2. Rimuovere il portafiltro sede del filtro anti-polverere sganciandolo alla griglia esterna.

Per togliere la polvere depositata sul filtro anti-polvere usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta molto i 40^ C.

Dopo averlo lavato, lasciare asciugare il filtrlo.

Per reinserirlo, ricollocate i filtrinel portafiltro, quindriagganciare quest'ultimo alla macchina.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratevi che l'impianto di messa a terra sa efficiente. Osservate scrupolosamente le normedi installmente.

OPERAZIONI DI FINE STAGIONE

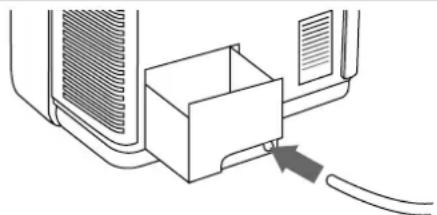

Fate uscire I'acqua della bacinella di raccolta togliendo il tappo del tubo di drenaggio. Estraete la vaschetta raccoglicondensa posizionata sulla parte posteriore del climatizzatore e vuotatela. Reinseritela quindi correttamente. Pulite i filtri antipolvere e fatei asciugare bene prima di reinserirli.

Se qualcosa non funziona…

PROBLEM1 CAUSE RIMEDI

Il climatizzatore è spento	· manca la corrente · la spina non è insertita · il ventilatore è bloccato · è intervenuto il dispositivo di sicurezza · è intervenuto il galleggiante di sicurezza	· attendere · inseire la spina · chiamare il Centro Assistenza · Chiamate il vostro centro di assistenza · vuotare la vaschetta
Il climatizzatore funziona solo per poco tempo	· il tubo di scarico forma una strozzatura · il tubo di scarico è ostruito · il tubo di scarico presente delle pieghe	· posizionare correttamente il tubo di scarico · vedere se vi sono degli ostacoli che impediscono lo scarico dell'aria all'esterno · eliminare le pieghe
Il climatizzatore funziona ma non rinfrezca laStanza	· finestra aperta · nellaStanza sta funzionando quello fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone · il tubo di scarico dell'aria è uscito alla sua sede · filtrari intasati · il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni del-l'ambiente	· chiudere la finestra · eliminare la fonte di calore · inseire il tubo nella sede · pulire i filtri o sostituirli
Odore particolare nellaStanza	· filtridi dell'aria intasati	· pulire i filtri o sostituirli
Perdita di condensa dall'unità interna del climatizzatore	· vaschetta ragcolla condensa piena · installmente errata dell'apparecchio	· vuotare la vaschetta e drenare l'accuaattraverso il tubo di drenaggio condensa posto sulla parte posteriore dell'aparecchio · Vedere pag. 6 per installare l'apparecchio correttamente
Il climatizzatore non funziona per circa 3 minuti dal riavvio	· interviene il dispositivo di sicurezza della mac-china	· attendere che siano trascorsi 3 min.
La spi ful44'accesa	· bacinella ragcolla condensa piena · vuotare la vaschetta. Se la spi rimane ancora'accesa, rivolgersi ad un Centro Assistenza

Garanzia/caratteristiche tecniche

GARANZIA

All'apparecchio troverete applicata una tasca contente l'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negotiante.

ASSISTENZA TECHNICA

Conservate I'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDITIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32^ C

CARATTERISTICTECNICHE

Tensione di
alimentazione vedere targa caratteristiche
Potenza max. assorbita
in condizionamento "
Potenza max. assorbita
in deumidificazione

Refrigerante " Potenza frigorifera* "Numero di velocità ventilatore 2

Portata aria max. 360 m ^3/h

Dimensioni unità interna:

• larghezza 452 mm
• altezza 800 mm
• profondà 415 mm
• peso 33,5 kg
• Condizioni standard: Temperatura interna 27°C

Temperatura esterna

47% umidità relativa 35°C

41% umidà relativa

Il trasporto, la carica, la pulizia, il recupero e lo smaltimento del refrigerante devono essere effettuati solo dai centri di assistenza tecnica autorizzati alla casa costruttrice.

Lo smaltimento dell'apparecchio deve essere eseguito solo da personale specializzato autorizzato alla casa costrutrice.
