GEBRUIKSAANWIJZING PAC F 17 OEKO DELONGHI

• Gebruiksaanwijzing . . . . . . . . . . . . . .pag. 44

Wij danken u voor het kiezen van een produkt De'Longhi, nummer één op wereldniveau op het

gebied van de constructie van draagbare airconditioners. Jaren ervaring over de hele wereld maken

het ons mogelijk de kwaliteit en de prestaties van Pinguino en SuperPinguino constant te verbeteren.

Wij zijn er zeker van dat u tevreden zult zijn met uw aankoop en dat u voor lange tijd zult genieten van

het frisse welzijn dat Pinguino en Superpinguino in staat zijn te creëren.

Wij verzoeken u enige tijd te besteden aan het lezen van dit instructieboekje, en dit goed te bewa-

ren. Op deze manier zult u Pinguino kunnen gebruiken met de meeste efficiëntie en zonder proble-

F11/12/13/15/17 eco 21-03-2001 13:54 Pagina 4344

Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur tussen de 24 en de 27°C

en met een relatieve vochtigheidsgraad rond de 50%.

De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waarin hij zich bevindt.

In vergelijking met modellen die geïnstalleerd worden, hebben de draagbare airconditioners het voordeel

dat ze verplaatst kunnen worden van de ene kamer naar de andere in huis, en dat ze van het ene gebouw

naar het andere vervoerd kunnen worden.

De warme lucht in uw kamer wordt door

een batterij geleid die afgekoeld wordt

door middel van een koelgas. Op

deze manier wordt het té veel aan

warmte en vochtigheid afgegeven

voordat de lucht weer in de ruim-

Bij de modellen die uit één ele-

ment bestaan (Pinguino),

wordt een klein gedeelte van

deze gekoelde lucht gebruikt

voor het afkoelen van het

koelgas en dan, nadat de

lucht warm en vochtig is

geworden, naar buiten afge-

Bij de modellen met twee ele-

menten (SuperPinguino) wordt

het circuit afgekoeld met

behulp van de buitenlucht.

Elke Pinguino en SuperPinguino

kan ook gebruikt worden met uitslui-

tend de ventilatie functie aan.

Pinguino ECO is de ecologische aircondi-

tioner van de laatste generatie. Inderdaad

bevat Pinguino geen gas dat schadelijk is voor de

ozonlaag in de atmosfeer (CFC/HCFC) (t. SIC). Bovendien maakt de hoge efficiëntie van het apparaat het

mogelijk, behalve het besparen van energie, de invloed op het broeikaseffect te verminderen.

Voor meer informatie en uitleg kunt u zich wenden tot

internet site : www.delonghi.com

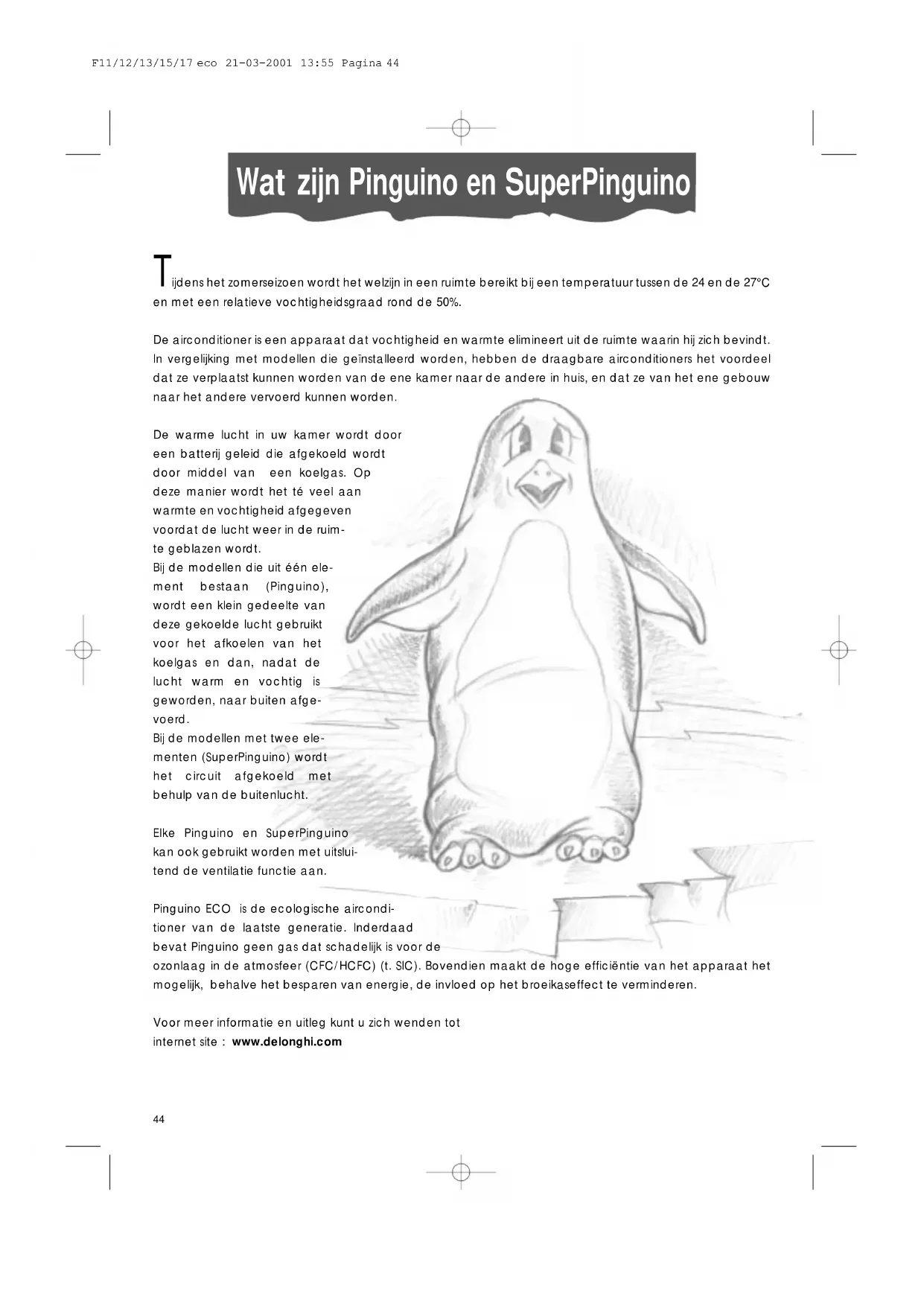

Wat zijn Pinguino en SuperPinguino

F11/12/13/15/17 eco 21-03-2001 13:55 Pagina 4445

NEDERLAND WAARSCHUWINGEN

• Dit apparaat is ontworpen als airconditioner voor huiselijke

ruimtes en dient niet voor andere doeleinden gebruikt te wor-

• Het is gevaarlijk de eigenschappen van het apparaat te wij-

zigen of te veranderen op welke manier dan ook.

• Het apparaat dient geïnstalleerd te worden volgens de natio-

naal voorgeschreven regels omtrent de installatie.

• Voor eventuele reparaties, dient men zich altijd en uitsluitend

te wenden tot de Technische Assistentie Centra die geautori-

zeerd zijn door de Fabrikant. Reparaties uitgevoerd door niet

vakbekwaam personeel kunnen gevaarlijk zijn.

• Indien het electriciteitssnoer beschadigd is dient dit vervan-

gen te worden door een vakman die geautorizeerd is door

• Dit apparaat dient uitsluitend bedient te worden door volwas-

senen; men dient absoluut niet toe te laten dat kinderen

• Dit apparaat dient aangesloten te worden op een goed

functionerende aardleiding: Laat uw elektriciteitsnet controle-

ren door een vakman.

• Het gebruik van verlengsnoeren dient vermeden te worden.

• Altijd eerst de stekker uit het stopcontact trekken, alvorens

over te gaan tot schoonmaken of onderhoud.

• Niet aan het electriciteitssnoer trekken om het apparaat te

• Het apparaat niet installeren in ruimtes waarbinnen de lucht

gas, olie of zwavel kan bevatten en niet in nabijheid van

• Indien het apparaat gebruikt wordt in ruimtes zonder luchtwis-

seling dient men voorzorgsmaatregelen te treffen om te

voorkomen dat eventueel ontsnapt koelgas in de ruimte blijft

hangen waardoor gevaar voor brand ontstaat.

• Dit apparaat dient gebruikt en weggezet te worden in

kamers met een volume dat groter is dan 15 m

• Geen zware of warme voorwerpen op het apparaat zetten.

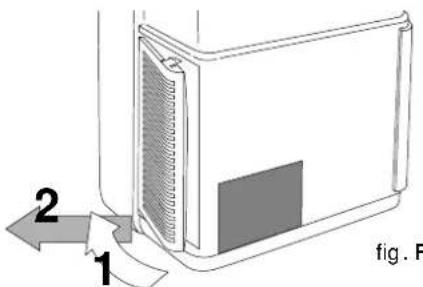

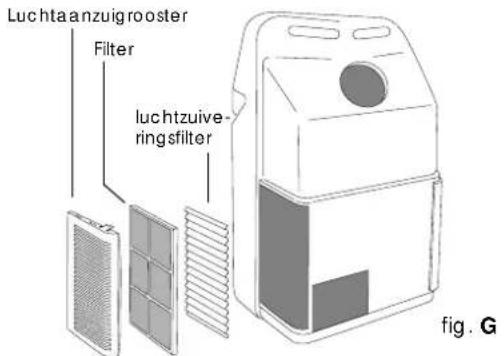

• Minstens elke week de anti-bacterie filters schoonmaken.

• Het gebruik van verwarmingsapparaten in nabijheid van de

airconditioner vermijden.

• Als het niet mogelijk is het apparaat verticaal te vervoeren,

moet hij aan een schuin vlak worden vastgezet. Zet het niet

horizontaal. Alvorens het aparaat te transporteren eerst het

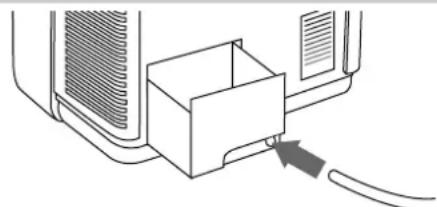

condenswaterbakje en de opvang bak legen. Na een tran-

sport minstens één uur wachten alvorens het apparaat aan

• De materialen die gebruikt worden voor de verpakking kun-

nen gerecycleerd worden. Wij raden daarom aan deze

materialen in de hiervoor bestemde afvalbakken voor

gescheiden verzameling te werpen.

• R290 is een koelmiddel dat voldoet aan de EEG-normen op

het gebied van de ecologie. Als u hen in de omgeving tere-

cht laat komen zijn deze stoffen schadelijk voor de ozonlaag,

en het wordt dus aanbevolen het koelcircuit van het appa-

raat niet te doorboren. Geef het klimaatregelingstoestel af bij

een speciaal verzamelcentrum wanneer u het afdankt.

• Houd het apparaat op een afstand van minstens 50 cm. van

ontvlambare stoffen (alcohol, enz.) of van houders onder

druk (b.v. spuitbussen)

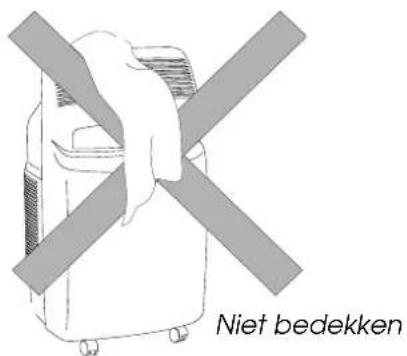

• Bedek het apparaat niet met plastic zakken wanneer u het

• Niet geventileerde ruimten waarin een apparaat gebruikt

wordt dat ontvlambare koelstof bevat, dienen compatibel te

zijn, zodat eventuele gaslekken niet een dermate concentra-

tie kunnen bereiken die brand, of explosies zouden kunnen

veroorzaken door de aanwezigheid van andere warmte-

bronnen (electrische verwarmingselementen, kachels of der-

Gebruik het ontvochtigingsapparaat uitsluitend op de manier

die in dit boekje beschreven wordt. Deze aanwijzingen heb-

ben niet de bedoeling alle mogelijke omstandigheden en

situaties die zich voor kunnen doen, te dekken. Gebruik altijd

uw gezond verstand en wees voorzichtig bij de installatie, het

laten werken en het bewaren van elk elektrisch huishoudelijke

Onderstaand zult u alle nodige aanwijzingen vinden om uw airconditioner op de beste manier

voor te bereiden op de functionering.

Het apparaat dient pas aangezet te worden nadat men gecontroleerd heeft dat de luchtaan-

zuigzone en de luchtuitgangszone niet belemmerd worden.

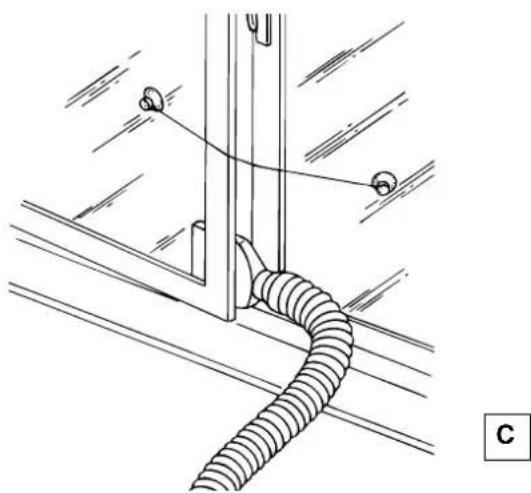

• Indien het een venster betreft met twee

ramen de bijgeleverde zuignapjes

gebruiken om te voorkomen dat de

ramen te ver open gaan (fig. C)

• Aan het uiteinde van de slang het

element voor afvoer via een venster

• De airconditioner in de buurt van een

raam of een balkondeur zetten.

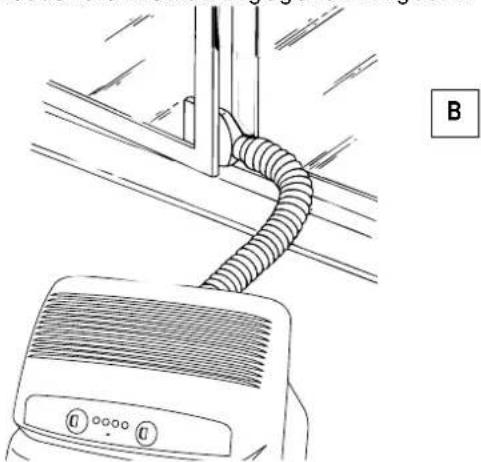

• Het venster of de balkondeur een klein

stukje openen en het afvoerelement

positioneren zoals aangegeven in figuur B.

A Voorbereiding voor het gebruik

B C KLIMATISERING ZONDER INSTALLATIE Enkele eenvoudige handelingen en Pinguino

brengt het welzijn weer terug in de ruimte

waar u zich bevindt:

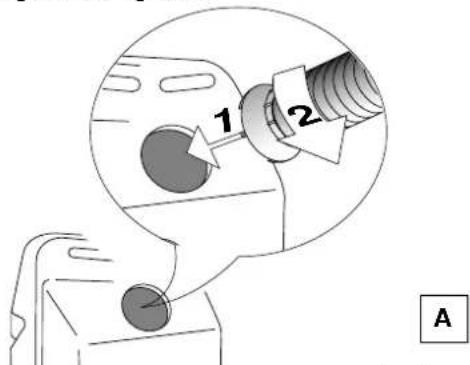

• Bevestig de slang voor luchtafvoer op

de hiervoor bestemde opening dat

zich aan de achterkant van het apparaat

bevindt. De slang bevestigen zoals aan-

gegeven in figuur A.

F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 4647

NEDERLAND Voorbereiding voor het gebruik

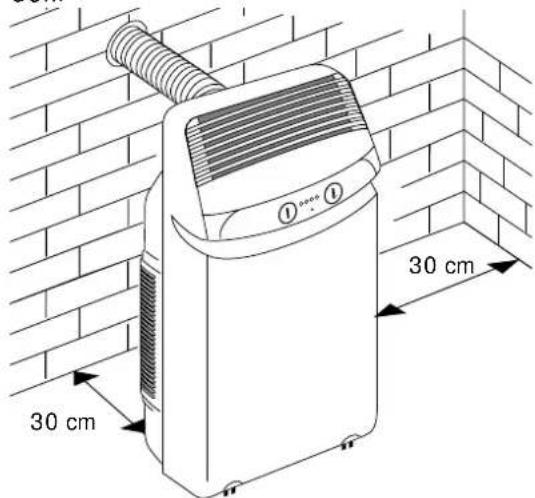

KLIMATISERING MET INSTALLATIE Indien gewenst kan Pinguino ook op een

semi-permanente manier geïnstalleerd wor-

In dit geval zal het noodzakelijk zijn:

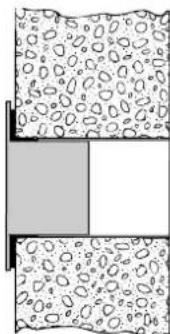

• Een gat aan te brengen in een buiten-

muur of in een raam van een venster. Hier-

bij dienen de hoogte en de afmetingen

van het gat aangehouden worden zoals

aangegeven in figuur D

Wanneer de slang niet bevestigd is, kan

het gat afgesloten worden door middel van

het deksel van de flens .

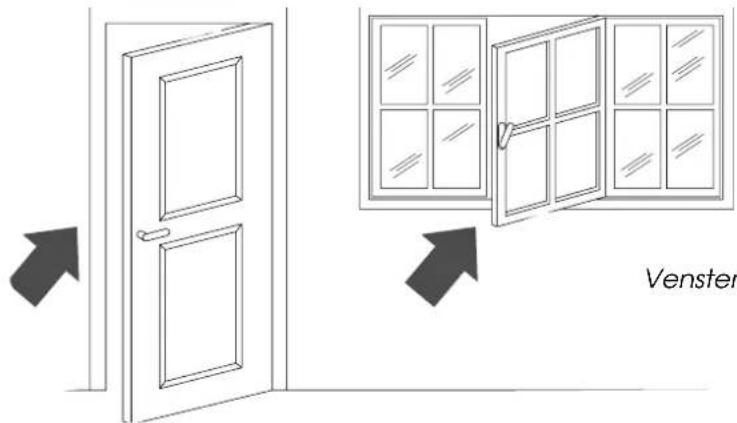

Wanneer gekozen wordt voor een semi-per-

manente installatie, raden wij aan een deur

enigszins open te laten staan (ook al is het

maar 1 cm) om de juiste luchtcirculatie te

17 In het raamvan het ven- ster Bij muren raden wijaan het gat in demuur te voorzienvan geschikt isola-tiemateriaal.In de houtenstructuur vande balkon-deur

D ONVOCHTIGING Zet het apparaat in de kamer zonder de

slang aan te sluiten; op deze manier zal de

ontvochtigde lucht direct in de ruimte gebla-

• Op het gat de bijgeleverde flens

• De slang aan de hiervoor aangebrach-

te opening bevestigen dat zich aan de ach-

terkant van het apparaat bevindt (fig. A.)

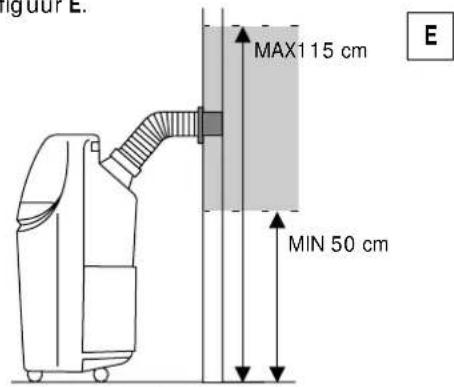

• Het uiteinde van de slang aan de

flens bevestigen zoals aangegeven

E F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 47Het aanzetten en de keuze van de functies

DE ELEKTRISCHE AANSLUITING Alvorens de stekker in het stopcontact te

steken dient men te controleren dat:

• De netspanning overeenkomt met de

waarde aangegeven in de technische

• Het stopcontact en het elektriciteitsnet

van dien aard zijn dat ze de vereiste bela-

sting kunnen verdragen;

• lHet stopcontact van het geschikte type is

voor de stekker, indien dit niet het geval is

het stopcontact vervangen.

• Het stopcontact geaard is. De fabrikant

stelt zich niet aansprakelijk indien deze

veiligheidsnorm niet in acht genomen

De vervanging van de voedingskabel mag

alleen door geautoriseerd personeel wor-

HOE TE KLIMATISEREN Indien de airconditioner afstaat, staat de func-

tiekeuzeknop op stand "●●". Om het apparaat te

laten functioneren in de functie klimatisering, als

1. De functiekeuzeknop met de wijzers van de klok

• Door het symbool van het grote kristal i n

overeenstemming met het referentieteken te

zetten, zal het apparaat in de functie klimatise-

ring met maximale ventilatiesnelheid functione-

• Door het symbool van het kleine kristal i n

overeenstemming met het referentieteken te

zetten, zal het apparaat in de functie klimatise-

ring met minimale ventilatiesnelheid functione-

2. Nu kunt u de gewenste temperatuur instellen door

de thermostaatknop te draaien.

De temperatuur is niet aangegeven in graden. Wij

raden daarom aan de thermostaatknop op de

maximale koude stand te zetten, wanneer de tem-

peratuur in de ruimte het gewenste niveau van

comfort bereikt heeft, kunt u de thermostaatknop

langzaam kloksgewijs draaien totdat de thermo-

staat in werking treed en de functionering onder-

breekt. Op deze manier zult u het apparaat gepro-

grammeerd hebben op de juiste temperatuur die

automatisch door de thermostaat in stand gehou-

den zal worden, waarmee tegelijkertijd een aan-

zienlijke energiebesparing verkregen wordt. Iedere

keer als de airconditioner de ingestelde tempera-

tuur bereikt, zal het apparaat doorgaan met func-

tioneren met alleen de ventilatie functie. Op deze

manier blijft de temperatuur van de lucht in de ruim-

te gelijkmatig verdeeld.

Opmerking: het duurt 3-5 min. voordat er koude

lucht uit rooster 1 komt.

HOE TE ONTVOCHTIGEN Wanneer het apparaat functioneert als airconditioner,

wordt het teveel aan vochtigheid in de lucht van de

kamer automatisch verminderd. Deze wordt afge-

voerd via de afvoerslang .

Wenst men echter uitsluitend het teveel aan vochti-

gheid uit de ruimte te verwijderen zonder de tempe-

ratuur te verlagen, dient men de functiekeuzeknop

kloksgewijs te draaien tot op het symbool .

Bij de ontvochtigingsfunctie komt uit het luchtuitgang-

srooster koudere lucht dan de lucht in de kamer. Vice-

versa zal uit de aansluiting van de slang aan de

achterkant van het apparaat warmere lucht komen.

HOE TE VENTILEREN De functiekeuzeknop tegen de wijzers van de

• Door het symbool van de grote propeller

(op ) in overeenstemming met het referentie-

teken te zetten, zal het apparaat functioneren

met de maximum ventilatiesnelheid.

• Door het symbool van de kleine propeller

(op ) in overeenstemming met het referentie-

teken te zetten, zal het apparaat functioneren

met de minimum ventilatiesnelheid.

Het symbool geeft de aanwezigheid van het

zuiveringsfilter aan, dat in staat is uiterst kleine

deeltjes tot aan 0,3 duizendste deel van een milli-

NEDERLAND Keuze van de functies/Controlelampjes

HET AANSLAAN VAN DE GEKOZEN FUNCTIES KAN ENIGSZINS VERTRAAGD GESCHIEDEN TEN OPZI-

CONTROLELAMPJES De controlelampjes geven het functioneren van het apparaat aan.

* De controlelampjes zullen gaan branden 3 minuten nadat het apparaat aangezet is (oftewel

wanneer de compressor zal beginnen te functioneren). De lampjes zullen uitgaan wanneer de

door de thermostaat ingestelde temperatuur bereikt zal zijn.

** De controlelampjes zullen gaan branden 3 minuten nadat het apparaat aangezet is (oftewel

wanneer de compressor zal beginnen te functioneren).

Bij de onvochtigingsfunctie, zal het apparaat onafgebroken blijven functioneren. Indien de

temperatuur té laag wordt , zal de anti-vries thermostaat gaan werken en de functionering

F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 4950

Er zijn enkele aanwijzingen die opgevolgd

dienen te worden om het optimaal functio-

neren van de airconditioner te verkrijgen:

• Ramen en deuren sluiten van de ruimte

die geklimatiseerd moet worden. Enige

uitzondering indien men gekozen heeft

voor een installatie met een gat in de

muur. In dat geval raden wij aan een deur

of een raam op een kier te laten staan om

een juiste luchtwisseling te garanderen.

• De kamer beschermen tegen direct zonli-

cht, door de gordijnen dicht te doen

en/of de zonwering (gedeeltelijk) te laten

zakken, teneinde een zeer economische

functionering te verkrijgen.

• Geen voorwerpen op de airconditioner

• De luchtaanzuiging en de luchtafvoer

• Zich ervan verzekeren dat binnen de ruim-

te geen warmtebronnen aanwezig zijn.

• Installeer het apparaat niet in vochtige

• Laat het apparaat niet in de zon, regen of

Vensters sluiten, deuren sluiten

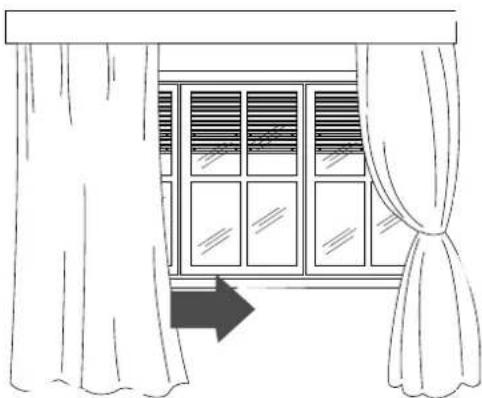

Gordijnen sluiten, rolluiken neerlaten

• Controleren dat de airconditioner

geplaatst wordt op een “waterpas” vloer:

Eventueel de wielblokkeringen

gebruiken onder de wieltjes aan de

F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 5051

NEDERLAND LuchtaanzuigroosterFilterluchtzuive-ringsfilter Alvorens over te gaan tot het schoonmaken

of het uivoeren van onderhoud, altijd eerst

het apparaat afzetten door de keuzeknop op

"O" te zetten en door de stekker uit het stop-

HET SCHOONMAKEN VAN DE BUITENKANT Wij raden aan het apparaat schoon te

maken met een vochtige doek en daarna

met een droge doek om het apparaat af te

drogen. Om veiligheidsredenen wordt afge-

raden de airconditioner met water te wassen

Voorzorgsmaatregelen

Nooit benzine, alcohol of oplosmiddelen

gebruiken voor het schoonmaken. Nooit

insectenspray of dergelijke gebruiken.

Geen sherpe voorwerpen gebruiken voor het

schoonmake of voor het versnellen van het

ontdooiingsproces van de gedeelten betref-

fende het koelcircuit.

HET SCHOONMAKEN VAN DE LUCHTFILTERS Om het goed functioneren van uw aircondi-

tioner te waarborgen, raden wij u aan om:

1.Het filter elke week schoon te maken

2.Het luchtzuiveringsfilter aan het einde van

elke seizoen te vervangen, alvorens de air-

conditioner op te bergen.

IDe luchtzuiveringsfilters bevinden zich achter

de 2 aanzuigroosters. De roosters zelf functio-

neren als filterhouders.

Voor het schoonmaken van de filters is het

derhalve noodzakelijk:

1.De aanzuigroosters te verwijderen door

deze naar buiten te draaien.

2.Het eerste luchtzuiveringsfilter (wit van

Om het stof te verwijderen dat zich vastgezet

heeft op het filter, een stofzuiger gebruiken.

Indien dit filter erg vuil is, kan het filter ook in

lauw water gedompeld en meermalen

gespoeld worden. De temperatuur van het

water dient de 40°C niet te overschrijden.

Na het wassen, het filter laten drogen alvo-

rens deze weer terug te schuiven op zijn

CONTROLES AAN HET BEGIN VAN HET SEIZOEN Nagaan of het electriciteitssnoer en het stop-

contact in goede staat verkeren en zich

ervan verzekeren dat de aardleiding goed

functioneert. Nauwgezet de installatienor-

HANDELINGEN AAN HET EINDE VAN HET SEI-

ZOEN Het water uit de opvangtank laten lopen

door de dop van de afvoerbuis te halen. Het

condens opvangbakje verwijderen dat zich

aan de achterkant van de airconditioner

bevindt en dit legen. Hierna het bakje weer

op zijn plaats zetten. fig. Ffig. G Schoonmaken

3. De filterhouder waarin zich het filter bevindt

verwijderen door deze los te haken van het

F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 5152

Indienietsniet functioneert…

PROBLEMEN OORZAKEN OPLOSSINGEN De airconditioner

• de electriciteitstoevoer ontbreekt

• de stekker steekt niet in het stopcontact

• de ventilator is geblokkeerd

• de Veiligheidsmechanisme is in werking getreden

• de beveiligingsdobber is in werking getreden

de stekker in het stopcontact steken

• het assistentie centrum bellen

• het assistentie centrum bellen

functioneert slechts

• de afvoerslang is afgeklemd

• de afvoerslang is verstopt

• er zit een kniek in de afvoerslang

• de afvoerslang op de juiste

• nagaan of er obstakels zijn die

de luchtafvoer naar buiten

• de kniek verwijderen

• er staan ramen open

• in de kamer bevindt zich een warmtebron

(brander, lamp, enz.) of er zijn veel mensen in

• de luchtafvoerbuis zit niet meer op zijn plaats

• de luchtfilters zijn verstopt

• het vermogen van de airconditioner is niet

voldoende voor de omstandigheden in of de

afmetingen van de ruimte

• de vensters sluiten

• de warmtebron verwijderen

• de afvoerbuis op de juiste

• de luchtfilters zijn verstopt

• opvangbakje condensvocht is vol

• het apparaat is verkeerd geïnstalleerd

• het opvangbakje legen en het

water afvoeren via de con-

densafvoerslang die zich aan

de achterkant van het appa-

• zie bladzijde 46 voor de correc-

te installatie van het apparaat

• het beveiligingsmechanisme van het appa-

raat is in werking getreden

• het opvangbakje condensvocht is vol • het opvangbakje legen

Als het lampje blijft branden,

contact opnemen met een

Assistentie Centrum.

De airconditioner func-

tioneert niet gedurende

ongeveer 3 minuten na

TECHNISCHE GEGEVENS OPTIMA-

LE GEBRUIKSOMSTANDIGHEDEN Temperatuur van kamer 21 ÷ 32°C TECHNISCHE KENMERKEN Netspanning zie typeplaatje

Max. opgenomen vermogen

bij airconditioning “

Max. opgenomen vermogen

Aantal snelheden ventilator 2

Max. luchtverwerking 360 m

Afmetingen binnen unit:

* Standaard omstandigheden:

Binnen temperatuur 27°C

47% relatieve vochtigheid

Buiten temperatuur 35°C

41% relatieve vochtigheid

Het transport, het opladen, het schoonmaken, het herwinnen en het afvoeren van het koelgas

dient uitsluitend uitgevoerd te worden door de technische assistentie centra die geautorizeerd

zijn door de fabrikant.

Nadat men besloten heeft zich van het apparaat te ontdoen, dient dit uitsluitend te geschieden

door gespecialiseerd personeel dat geautorizeerd is door de fabrikant.

F11/12/13/15/17 eco 21-03-2001 13:56 Pagina 5354
