Producttype	Draagbare monoblock airconditioner
Model	Pinguino PAC F14
Merk	DeLonghi
Belangrijkste functies	Airconditioning, ontvochtiging, ventilatie, luchtreiniging (elektrostatische filters), verwarming (model F15)
Aantal ventilatiesnelheden	2
Afmetingen (B × H × D)	452 × 800 × 415 mm
Gewicht	33,5 kg
Filtertype	Wasbaar stoffilter + hoogrendement elektrostatisch filter (vangt deeltjes tot 0,3 µm)
Onderhoud van filters	Reinig het stoffilter elke week met lauw water (<40 °C); vervang het elektrostatische filter aan het einde van elk seizoen
Veiligheid	Aarding verplicht; veiligheidsvlotter voor condensbak; automatische uitschakeling door thermostaat; herstart na 3 minuten stilstand
Installatie	Draagbaar zonder installatie (afvoerslang naar raam) of semi-permanent (gat in muur/glas met flens)
Meegeleverde accessoires	Afvoerslang, raamstuk, flens, dop, zuignappen, wielblokken
Repareerbaarheid	Door de fabrikant erkende servicecentra; gebruik uitsluitend originele onderdelen
Aanbevolen gebruiksvoorwaarden	Omgevingstemperatuur 21–32 °C; niet buitenshuis gebruiken
Afvoer	Het koelcircuit niet doorboren; inleveren bij erkend afvalpunt (bevat ozonbelastende stoffen)

Veelgestelde vragen - Pinguino PAC F14 DELONGHI

Hoe installeer ik de airconditioner zonder een gat te boren ?

Bevestig de afvoerslang aan de achterkant van het apparaat en plaats het raamstuk in een halfopen raam. Gebruik de zuignappen om het raam licht geopend te houden.

Waarom brandt het controlelampje 14 ?

Het lampje geeft aan dat de condensbak vol is. Leeg deze door de afvoerdop te verwijderen of de achterste bak te legen. Als het lampje na het legen blijft branden, neem dan contact op met de klantenservice.

Wat is de frequentie van het reinigen van de filters ?

Het stoffilter moet elke week met lauw water (<40 °C) worden gereinigd. Het elektrostatische filter (wit) moet aan het einde van elk seizoen of wanneer het uitgeput is worden vervangen.

Waarom koelt het apparaat niet genoeg ?

Controleer of de ramen gesloten zijn, er geen warmtebron in de kamer is, de afvoerslang niet geknikt of verstopt is en de filters schoon zijn. Het vermogen van het apparaat kan onvoldoende zijn voor de grootte van de kamer.

Kan ik een verlengsnoer gebruiken ?

Nee, het wordt afgeraden om verlengsnoeren voor het netsnoer te gebruiken. Sluit het apparaat rechtstreeks aan op een stopcontact met goede aarding.

Wat moet ik doen als het apparaat gedurende 3 minuten niet werkt nadat ik het heb ingeschakeld ?

Dit is normaal: een veiligheidsvoorziening vertraagt de start van de compressor met 3 minuten. Wacht tot deze tijd is verstreken.

Hoe leeg ik het condenswater aan het einde van het seizoen ?

Koppel het apparaat los, verwijder de dop van de afvoerslang 6 om de interne opvangbak te legen, verwijder vervolgens de achterste bak en leeg deze. Plaats alles terug na het drogen.

Kan het apparaat in de verwarmingsmodus worden gebruikt ?

Ja, alleen op het model F15. Draai de functiekeuzeschakelaar naar het verwarmingssymbool en stel de thermostaat in. De temperatuur wordt niet in graden weergegeven; stel deze geleidelijk bij.

Hoe gebruik ik de ontvochtigingsfunctie alleen ?

Plaats het apparaat zonder afvoerslang en draai de functiekeuzeschakelaar naar het ontvochtigingssymbool. De uitgaande lucht zal koeler zijn dan de omgevingslucht, maar de luchtvochtigheid wordt verminderd.

Wat te doen als er een vreemde geur uit het apparaat komt ?

De luchtfilters zijn waarschijnlijk vervuild. Reinig het stoffilter en vervang het elektrostatische filter indien nodig.

GEBRUIKSAANWIJZING Pinguino PAC F14 DELONGHI

Wij danken u voor het kiezen van een produit De Longhi, nummer een op wereld niveau op het gebied van de constructie van draagbare airdioners. Jarenervaing over de hele wereld makes het ons mogelijk de kwaliteit en de prestations van Pinguino en SuperPinguino constant te verbeteren. Wij zich en zeker van dat u tevreden zult hij met uw aankoop en dit u voor lange tijd zult genieten van het frisse welzijn dat Pinguino en Superpinguino in staat+zijn te creeren.

Wir verzoeken u enige tijl te besteden aan het lezen van dit instructieboekje, en dit goed te bewaren. Op deze manier zult u Pinguino kannen gebruiken met de meeste efficiente en zonder problemen.

Estimado Clente

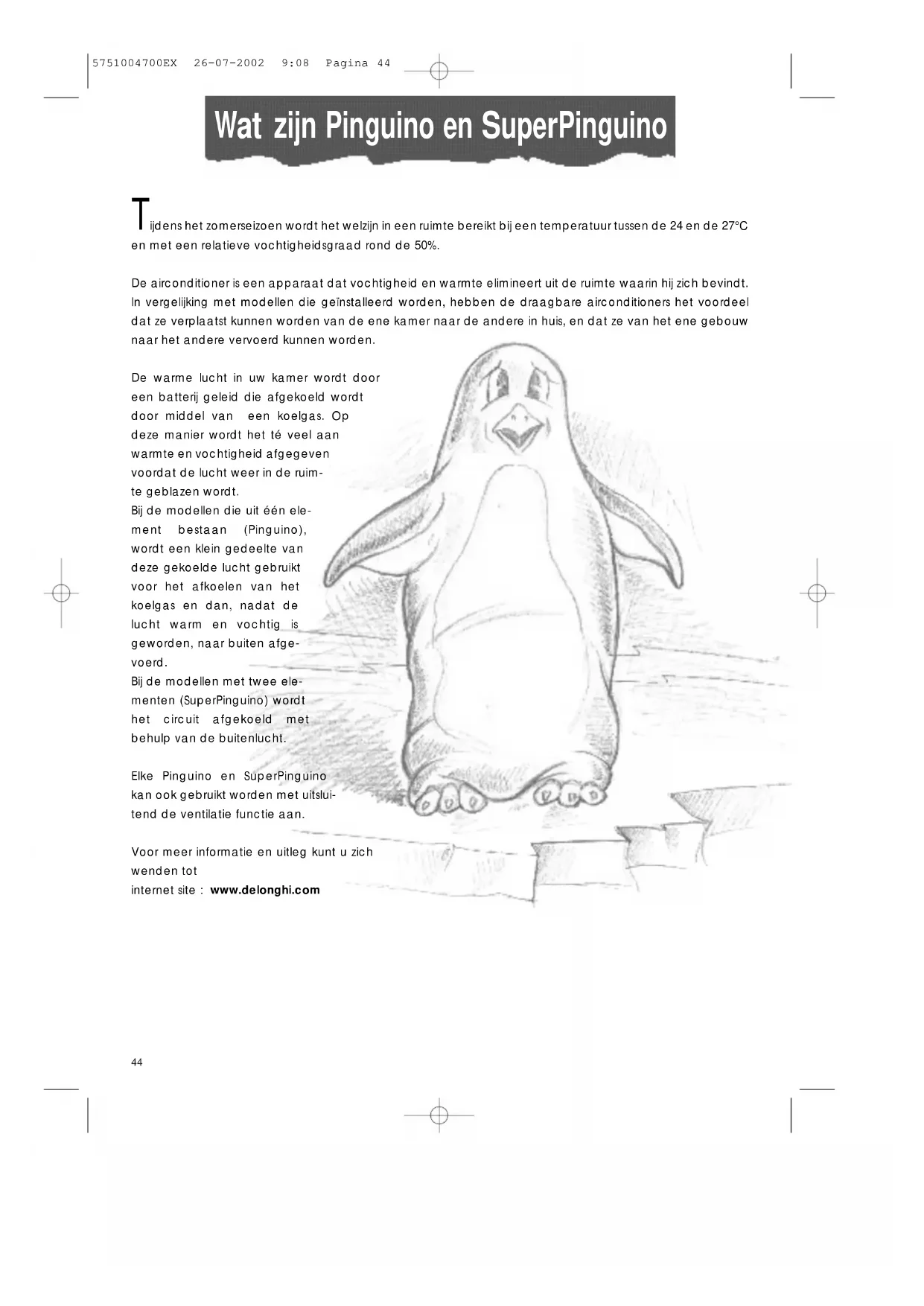

Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur tussen de 24 en de 27^ en met een relatieve vochtigheidsgraad rond de 50% .

De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waar in hij zich bevindt. In vergeling met modellen die geinstalleerd worden, hebben de draagbare airconditioners het voordeel dat ze verplaatst+kennen worden van de ene kameraar de andere in扣除, en dat ze van het ene gebouw maar het andere vervoerd+kennen worden.

De warme lucht in uw kamer worden dooreen batterij geleid die afgekoeld wordendoor middel van een koelgas.Opdeze manier worden het te veel aanwarmte en vochtigheid afgevevenvoordat de lucht weer in de ruim-te geblazen worden.

Bij de modellen die uit een element bestaan (Pinguino), worden een Klein gedeelte van deze gekoelde lucht gebruikt voor het afkoelen van het koelgas en dan, nadat de lucht warm en vochtig is geworden, maar buiten afgevoerd.

Bij de modellen met twee elementen (SuperPinguino) worden het circuit aufgekoeld met behulp van de buitenlucht.

Elke Pinguino en SuperPinguino kan ook gebruikt worden met uitsui-tend de ventilatie functie aan.

Voor meer informatatie en uitleg kunt u zich wenden tot internet site: www.delonghi.com

AWAARSCHUWINGEN

• Dit apparaat is ontworpen als airconditioner voor huiselijkke ruimtes en dient Niet voor andere doeleinden gezrukt te worden.
• Het is gevaarlijk de eigenschappen van het apparaat te wijzigen of te veranderen op welke manier dan ook.
• Het apparataat dient geinstalleerd te worden volgens de nationaal voorgeschreveen regels omtrent de installmentie.
  Voor eventuale reparaties, dient men zich alkijd en uitsluitend te wenden tot de Technische Assistenie Centra die geautorizeerd zijn door de Fabrikant. Reparaties uitgevoerd door nichtvakbekwaam personeel konnen gevaarlijk�n.
• Dit apparaat dient uitsluitend bedient te worden door volwassenen; men dient absolutiert Niet toe te lately dat kinderen ermee spelien.
• Dit apparaat dient aangesloten te worden op een goed functionerende aardleiding: Laat uw elektriciteitsnet controeren door een vakman.
• Het gebruik van verlengsnoeren dient vermeden te worden.
• Altijd eerst de stekker uit het stopcontact trekken, alvorens over te gaan tot schoonmakeen of onderhoud.
• Niet aan het electriciteitssnoer trekken om het apparaat te verplaatsen.
• Het apparataat Niet installereren in ruimtes waartinen de lucht gas, olie of zwavel kan bevattenen Niet in nabijheid van warmtebronnen.
• Geen zware of warme voorwerpen op het apparaatzetten.
• Minstenselke week de filters schoonmaker.
• Het gebruik van verwarmingsapparaten in nabijheid van de airconditioner vermijden.
• Als het Niet mogelijk is het apparaat verticaal te vervoeren,要去 hij aan een schuin vlak worden vastgezet. Zet het Niet horizontaal.

Alvorens het apparaat te transporteren eerst het condenswaterbakje en de opvangbak legen. Na een transport minstens een uur wacht den alvorens het apparaat aan te zetten.

• De materialen die gebrukt worden voor de verpakking kennen gerecycleerd worden. Wij raden aan om aan deze materialen in de hieroor bestemde afvalbakken voor geschaden verzameling te werpen.

Voorbereiding voor het gebruik

Onderstaand zult u alle nodsige aanwijzingen vinden om uw airconditioner op de Beste manier voor te bereiden op de fonctionering.

Enkele eenvoudige handelingen en Pinguino brengt het welzijn wee terug in de ruimte waar u zich bevindt:

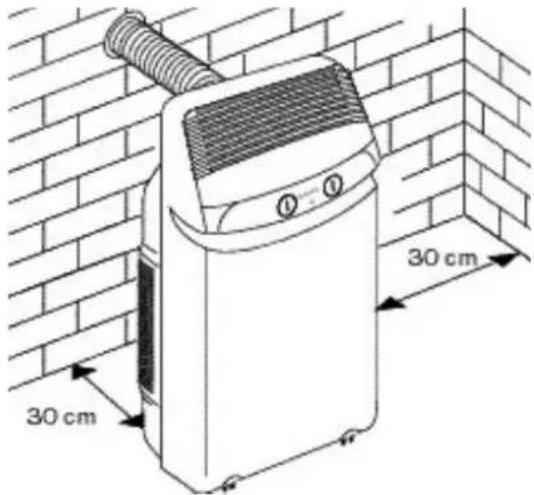

Bevestig de slang voor luchtafvoer op 17 de hiervoordbestemde opening dat zich aan de achterkant van het apparaat bevindt. De slang bevestigen zoals aangegeven in figuur A.

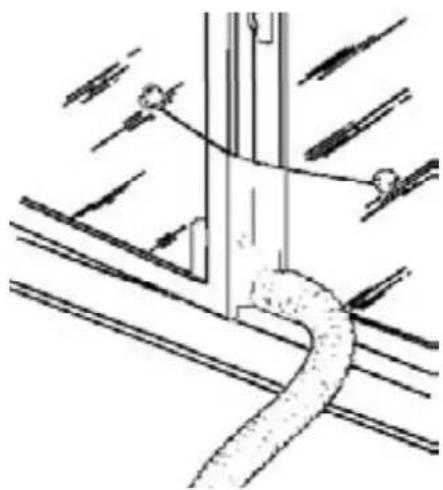

• Indien het een venster betreft met twee ramen de bijgeleverde zuignapjes 19 gebruiken om te voorkomen dat de ramente ver open gaan (fig. C)

A an het uiteinde van de slang17 het element voor afvoer via een venster 18 bevestigen.

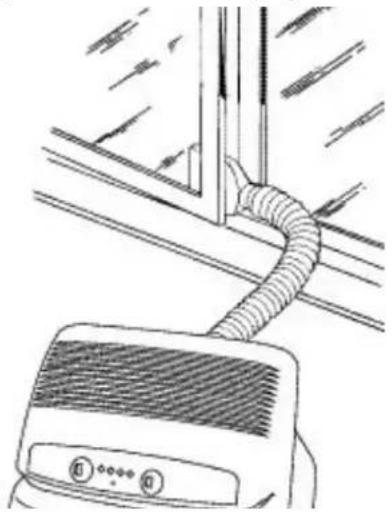

- De airconditioner in de buurt van een raam of een balkondeur zetten.
- Het venster of de balkondeur eenklein stukje openen en het afvoerelement 18 positioneren zoals aangegeven in figuur B.

B

Voorbereiding voor het gebruik

Indien gewenst kan Pinguino ook op een semi-permanente manier geinstalleerd worden.

In dit geval zal hetoodzakelijk,zijn:

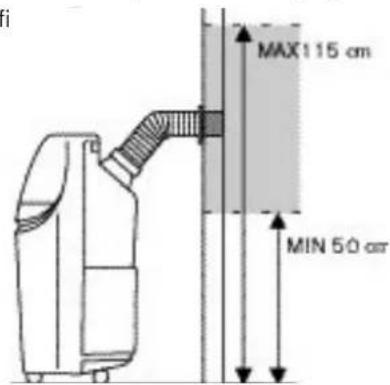

• Een gat aan te brengen in een buitenmuur of in een raam van een venster. Hierbij dienen de hoogte en de afmetingen van het gat aangehouden worden zoals aangegeven in figuur D

In het raam van het venster

In de houten structuur van de balkondeur

Bij muren raden wij aan het gat in de muur te voorzien van geschikt isolatiematerialiaal.

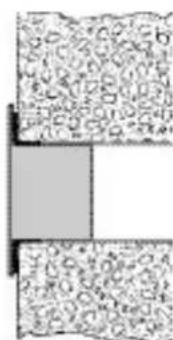

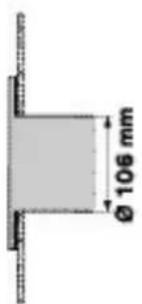

O p het gat de bijgeleverde flens 16 aanbrengen.
- De slang aand de hiervooraangebrachte opening bevestigen dat zich aan de achterkant van het apparatusat bevindt (fig. A.)
- Het uiteinde van de slang a7 de flens vestigen zoals aangegeven in fi

Wanneer de slang bevestigd is, kan het gat afgesloten worden door middel van het deksel van de flens 16

N.B.:

Wanner gekozen worden voor een semi-permanente installmentie, raden wij aan een deur enigszins open te latent staan (ook al is het maar 1 cm) om de juiste luchtcirculatie te garanderen.

ONVOCHTIGING (mod. F14 - F15)

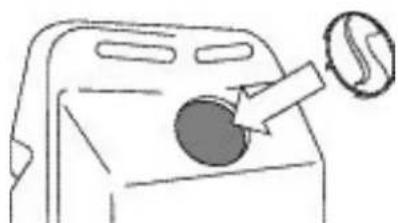

Zet het apparaat in de kamer zonder de slang aan te sluiten; op deze manier zal de ontvochtigde lucht direct in de ruimte geblazen worden.

Het apparaat in de kamer zetten met het deksel 21plaats van de slang. 17

Het aanzetten en de keuze van de functies

Alvorens de stekker het stopcontact te steken dient men te controeren dat:

• De netspanning overeenkomt met de waarde aangegeven in de technische gegevens;
• Het stopcontact en het elektriciteitsnet van dien aard zichn dat ze de vereiste belasting+kunnenverdragen;
• IHet stopcontact van het geschikte type is voor de stekker, indien dit Niet het geval is het stopcontact verrangen.
• Het stopcontact geaard is. De fabrikant stelt zich nicht aansprakelijk indien deze veiligheidsnorm Niet in acht genomen worden.

De verranging van de voedingskabel mag alleen door geautoriseerd personeel worden uitgevoerd.

HOE TE KLIKATISEREN

Indien de airconditioner afstaat, staat de functiekeuzeknop stand .Om het apparatusat te latent functioneren in de functie klimatisering, als volgt te werk gaan:

1. De functiekeuzeknop met de wijzers van de klok mee draaien,

Door het symbol van het grote kristal in overeenstemming met het referen tieteken te zetten, za het apparaat in de functie klimatisering met maximale ventilatiesnelheid functioneren.
- Door het symbol van het kleine kristal in overeenstemming met het referen-tieteken te zetten, za het apparaat in de functie klimatisering met minimale ventilatiesnelheid functioneren.

1. Nu kurz u de gewenste temperatuur instellen doordethermostaatknop 15raaien.

Opmerking:

De temperatuur is Niet aangegeven in gra- den. Wij raden.daarom aan de thermostaatknop op de maximale koude stand te zetten, wanner de temperatuur in de ruimte het gewenste niveau van comfort bereikt heeft, kun t de thermostaatknop langzaam klosgewijs draaien totdat de thermostaat in werking treed en de functionering onderbreekt. Op deze manier zult u het apparaat geprogrammeerd hebben op de juiste temperatuur die automatisch door de thermostaat in stand gehonden za worden, waarmee tegelijkertijd een aanzienlijke energiebesparing verkreten wordt. Ledere keer als de airconditioner de ingestelde temperatuur bereikt, za het apparaat doorgaan met functioneren met alleen de ventilatie functie.

Opmerking: het duurt 3-5 min. voordat er koude lucktuit rooster 1 komt.

DIT APPARAAT MAAKT GEBRUIK VAN EEN EXCLUSIEF SYSTEEM VAN HERCIRCULERING VAN CONDENS OM HET TEVEEL AAN VOCHTI-GHEID TE VERWERKEN. ONDER NORMALE OMSTANDIGHEDEN WORDT DE CONDENS AUTOMATISCH VERWERKT. BIJ EEN HOGE VOCHTI-GHEIDSGRAAD KAN ER EEN TEVEEL AAN CONDENS IN DE OPVANGBKJE 5 KOMEN HETGEEN AANGEGEVEN WORDT DOORDAT HET CONTROLLAMPJE 14 GAAT BRANDEN IN DIT GEVAL IS HET VOLDOENDE DE OPVANGBKJE TE LEGEN. UITSLUITEND VOOR ENKELE MODELLEN:

ALS HET PROBLEM TERUGKEERT VANWEGE EEN HOGE VOCHTIGHEID KUNT U HET OVERTOLLIGE WATER RECHSTREEEKS AFVOEREN IN EEN PUTJE, DOOR GEBRUK TE MAKEN VAN EEN RUBBEREN SLANG MET EEN BINNENDIAMETER VAN 12 MM, DIE IN DE DAARVOOR BESTEMDE OPENING GESTOKEN MOET WORDEN, NADAT DE DOP IS WEGGEHAALD. (zie figuur).

LET EROP DAT DE OPVANGBKJE GOED OP ZIJN PLAATS TERUGGEZET WORDEN ANDERS BLIJFT HET LAMPJE BRANDEN.

Hoe de lucht te zuiveren

Uw airconditioner is voorzien van een speciaal elektrostatisch filter met een zeer hoog rendement; is namelijk in staat zzerkleine deeltjes te vangen (tot 0,3 micron, oftewel gelijk aan 0,3 duizendste deel van een millimeter). Het apparaat kan dus ook gebruik worden voor het zuiveren van de lucht.

De functiekeuzeknop tegendwijzers van de klok in draaien:

Door het symbool van het groet in overeenstemming met het referentieteken te zetten, za het apparaat in de functie klimatisering met maximale ventilationsnelheid functioneren.
- Door het symbool van hetkleine in overeenstemming met het referentieteken te zetten, za het apparaat in de functie klimatisering met minimale ventilationsnelheid functioneren.

Keuze van de functies/Controleampjes

HOETONTVOCHTIGEN

Wanner het apparaat functioneert als airconditioner, wordt het teveel aan vochtigheid in de lucht van de kamer automatisch verminderd. Deze worden afgevoerd via de afvoerslang 6.

Uitsluitend voor enkele modellen:

Wenst men=echter uitsluitend het teveel aan vochtigheid uit de ruimte te verwijderen zonder de temperatuur te verlagen, dient men de functiekeuzeknop ksgewijs te draaien tot op het symbol

Opmerking:

Bij de ontvochtigingsfunctie komt uit het luchtuitgangsrooster Houdere lucht dan de lucht in de kamer. Viceversa za uit de aansluiting van de slang aand de achterkant van het apparaat warmere lucht komen.

Verwarming functie (mod. F15)

De functiekeuzeknop 9 door het symbol gegen de wijzers van de klok in draaien

Opmerking:

De temperatuur is nicht aangegeven in graden. Wij raden waarom aan de thermostaatknop op de maximale koude stand te zetten, wanner de temperatuur in de ruimte het gewenste niveau van comfort bereikt heeft,kest u langzaam de thermostaatknop tegendewijzers van de klok indraaien totdat dethermostat begint te werken en de fonctionering onderbreekt. Op deze manier zult u het apparaat geprogrammeerd hebben op dejuiste temperatuur die automatisch door dethermostat in stand gehonden za worden,waarmee tegelijkertijd een aanzienlijke energiebesparing verkreten worden.

De controleampjes geen het functioneren van het apparaat aan.

FUNCTION	LED 10	LED 11	LED 12	LED 13(F15)
UIT	-	-	-	-
AIRCONDITIONING	aan* aan* aan			-
ONVOCHTIGING	aan** - aan			-
ZUIVERING	-	-	aan	-
VERWARMING	-	-	aan	aan

• De controleampjes zullen gaan branden 3 minuten nadat het apparaat aangezet is (oftewel wanner de compressor za beginnen te functioneren). De lampjes zullen uitgaan wanner de door dethermostat at ingestelde temperatuur bereikt za zich.
  ** Bij de onvochtigingsfunctie, za het apparaat onafgebrozen blijven functioneren. Indien de temperatuur te laag worden, za de anti-vriesthermostat gaan werkken en de fonctionering onderbreken.

Raadgevingen

Er zich enkele aanwijzingen die opgevolgdienen te worden om het optimaal functioneren van de airconditioner te verkrijgen:

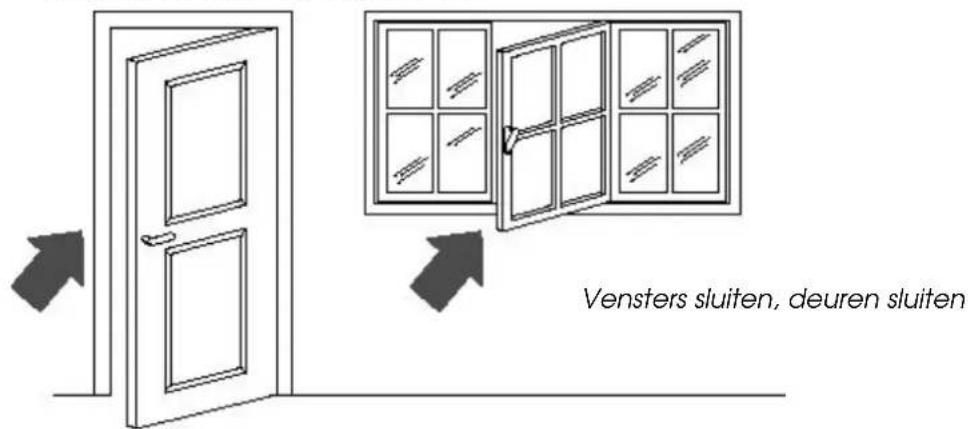

• Ramen en deuren sluiten van de ruimte die geklimatiseerd要去 worden. Enige uitzondering indien men gekozen haeft voor een installment met een gat in de muur. In dat geval raden wij aan een deur of een raam op een kier te latent staan om een juiste luchtwisseling te garanderen.

• Installee het apparaat Niet in vochtige vertrekken.

• Laat het apparaat Niet in de zon, regen of kou staan.
  Mod. F15: Het apparaat op voldoende afstand houden van brandbare oppervakten

• De kamer beschermen gegen direct zonlich, door de gordijnen dicht te doe en/of de zonwering (gedeeltelijk) te latent zakken, teneinde een zeer economische functionering te verkrijgen.

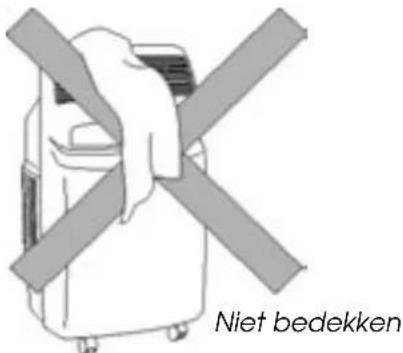

• Geen voorwerpen op de airconditionerplaatsen;
• De luchtaanzuging en4e luchtafvoer 1 Niet blokkeren;
• Zich ervan verzekeren dat binnen de ruimte geen warmtebronnen aanwezig zijn.

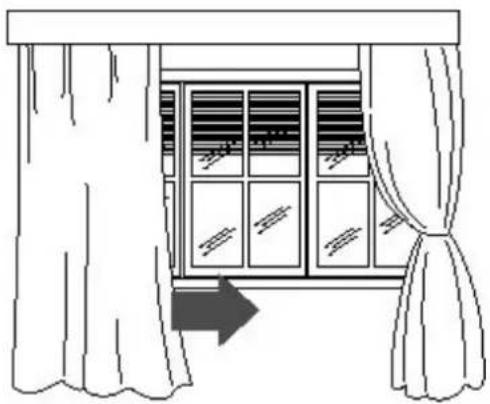

Gordijnen sluiten, rolluiken neerlaten

• Controlleren dat de airconditioner geplaatst worden "waterpas" vloer: Eventueel de wilblokkeringen 20 gebruiken onder de wieltjes dan de voorkant.

Schoonmake

Alvorens over te gaan tot het schoonmaken of het uivoeren van onderhoud, altijd eerst het apparaat afzetten door de keuzeknop op "e" te zetten en door de stekker uit het stopcontact te halen.

HET SCHOONMAKEN VAN DE BUITENKANT

Wij raden aan het apparaat schoon te makes met een vochtige doek en daarna met een droge doek om het apparaat af te drogen. Om veiligheidsredenen wordt afgeraden de airconditioner met water te wassen

Voorzorgsmaatregelen

Nooit benzine, alcohol of oplosmiddelengebruiken voor het schoonmaken. Nooit insectenspray of dergelijk gebruiken.

HET SCHOONMAKEN VAN DE LUCHTFilters

Om het goed functioneren van uw airconditioner te waarborgen, raden wij u aan om:

1.Het filter elke week schoon te make
2.Het luchtzuiveringsfilter aan het einde van elke seizoen te verrangen, alvorens de air-conditioner op te bergen.

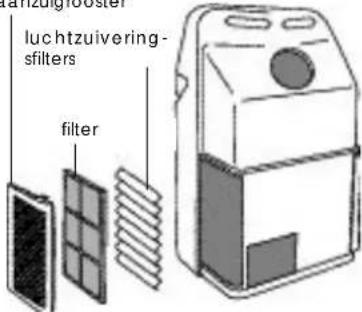

De filters bevinden zich anschter de 2 aanzui-groovers. De roovers zich functioneren als filterholders.

Voor het schoonmaken van de filters is het derhalveoodzakelijk:

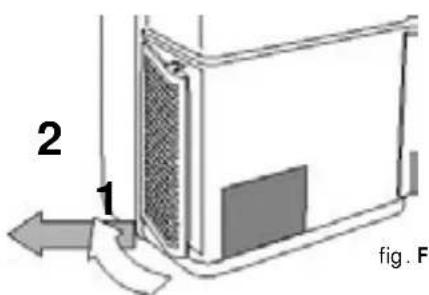

1. De aanzuigroosters te verwijderen doordeze maar buiten te draaien.

1. Het eerste filter luchtzuiveringsfilter (wit van kleur) verwijden
2. De filterhouser waarin zich het filter bevindt verwijderen door deze los te haken van het buiten rooster.

Luchtaanzigrooster

fig. G

Om het stof te verwijderen dat zich vast gezet heeft op het filter, een stofzuiger gebruiken.

Indien dit filter erg vuil is, kan het filter ook in lauw water gedompeld en meermalen gespoeld worden. De temperatuur van het water dient de 40^ Niet te overschrijden.

Na het wassen, het filter latent drogen alvorens deze weer terug te schuiven op+zijnplaats.

CONTROLES AAN HET BEGIN VAN HET SEIZOEN

Nagaan of het electriciteitssnoer en het stopcontact in goede staat verkeren en zichervan verzekeren dat de aardleiding goedfunctioneert. Nauwgezet de installationnormen opvolgen.

HANDELINGEN AAN HET EINDE VAN HET SEIZOEN

Het water uit de opvangtank laten lopendoorde dop van de afvoerbuis halen.

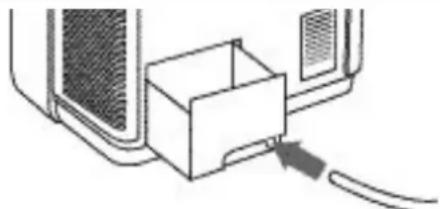

Het condens opvangbakje vRwijderen dat zich aan de achterkant van de airconditioner bevindt en dit legen. Hierna het bakje weeer op+zijn plaats zetten.

Het apparaat afdekken met een plastic zak om te voorkomen dat het onder het stof komt te zitten.

Indienietsniet functioneert…

PROBLEM OORZAKEN OPLOSSINGEN

De airconditioner functioniert nicht	• de electriciteitstoevoer ontbreekt • de stekker steckt nicht in het stopcontact • de ventilator is geblokkeerd • de beveiligingsdobber is in werkung getreden	• wachten • de stekker in het stopcontact steken • het assistentie centrum bellen • het bakje legen
De airconditioner functioniert slechts voor korteijd	• de afvoerslang is afgeklemd • de afvoerslang is verstopt • er zit een kniek in de afvoerslang	• de afvoerslang op de juiste manier aansluiten • nagaan of er obstakels+zijn die de luchtafvoer�uibuien buren onmogelijk make • de kniek verwijderen
De airconditioner functioniert maar de kamer worden nicht koeler	• er staan ramen open • in de kamer bevindt zich een warmtebron (brander, lamp, enz.) of erijken veel mensen in de kamer • de luchtafvoerbuis zit nicht meer op+zijn plaats • de luchtfilters zich verstopt • het vermogen van de airconditioner is nicht voldoende voor de omstandigheden in of de afmetingen van de ruimte	• de vensters sluiten • de warmtebron verwijderen • de afvoerbuis op de juiste manier aansluiten • de filters schoonmaken of verrangen
De airconditioner verwarmt Niet vol- doende	• de luchtfilters zich verstopt • de temperatuur op de verkeerde manier ingesteld • de ingangroosters+zijn belemmerd • de ruimte is té groot	• de filters schoonmaken of verrangen • de temperatuur opnieuw instellen • het obstakel verwijderen
Vremeinde geur in de kamer	• de luchtfilters zich verstopt	• de filters schoonmaken of ver- vangen
De airconditioner verliest condensvo- cht	• opvangbakje condensvocht is vol	• het opvangbakje legen en het water afvoeren via de con- densafvoerslang die zich aan dechterkant van het appa- raat bevindt
	• het apparaat is verkeerd geinstalleerd	• zich bladzijde 46 voor de correc- te installmentie van het apparaat
De airconditioner functioniert nicht gedurende once- veer 3 minutes na het aanzetten	• het beveiligingsmechanisme van het appa- raat is in werkung getreden	• 3 minutes wachten

Het controleampje full 1ndt.

• het opvangbakje condensvocht is vol - het opvangbakje legen

Als het lampje blij branden, contact opnemen met een Assistentie Centrum.

Temperatuur van kamer 21÷ 32^

Netspanning zie typeplaatje

Max. opgenomen vermogen bij airconditioning

Max. opgenomen vermogen bij onvochtiging

Max. opgenomen vermogen bij verwarming (mod. F15)

Koelingsvermogen*

Aantal snelheden ventilator 2

Max. luchtverwerking 310m

8

3/h

Afmetingen binnen unit:

• b reedte 452 mm
• hoogte 800 mm
  diepte 415 mm
• gewicht 33,5 kg
• Standaard omstandigheden: ASHRAE 128

Dit apparaat bevat stoffen die indien deze vrijkomen in de atmosefer de ozonlaag beschadigen, waarom worden aangeraden het koelingscircuit van het apparaat Niet te perforeren. Aan het einde van de nuttige levensduur van het apparaat, de airconditioner afgeven bij hiervoor bestemde verzamelcentra.
