Le agradecemos por haber elegido un producto De’ Longhi, líder mundial en la fabricación de

los acondicionadores portátiles. Años de experiencia en todo el mundo nos permiten mejorar

constantemente la calidad y las prestaciones de Pingüino. Estamos seguros que quedará inme-

diatamente satisfecho de su compra y que gozará por largo tiempo el fresco bienestar que da

Pingüino. Le pedimos que dedique un poco de su tiempo a la lectura de este manual de instruc-

ciones y de guardarlo con cuidado. De este modo, podrá usar Pingüino en condiciones de máxi-

ma eficacia y serenidad.

accesa* accesa* accesa

5751004700EX 26-07-2002 9:08 Pagina 5354

En la estación veraniega, las condiciones de bienestar se alcanzan con una temperatura com-

prendida entre 24 y 27°C, con una humedad relativa de alrededor 50%.

El acondicionador es una máquina que saca la humedad y calor del ambiente en el cual está

colocado. Con respecto a los modelos para instalar, los acondicionadores portátiles tienen la

ventaja de poder desplazarse de una habitación a otra, de la casa, y de transferirse de una ofi-

El aire caliente de su habitación se hace

pasar a través de una batería enfria-

da por un gas refrigerante. De este

modo cede calor y humedad

excesiva antes que vuelva al

En Pingüino, una pequeña

parte de este aire se utiliza

para enfriar el gas refrige-

rante, por lo tanto, una vez

caliente y húmeda, se

Pingüino se puede usar

sólo como ventilador.

Para averiguaciones y

aclaraciones, dirigirse a:

Qué es Pingüino y SuperPinguino

5751004700EX 26-07-2002 9:08 Pagina 54Advertencias

• Este aparato ha sido fabricado para acondi-

cionar los ambientes domésticos y no debe ser

utilizado para otros fines.

• Es peligroso modificar o alterar de cualquier

forma las características del aparato.

• Se tiene que instalar el aparato de acuerdo a

las reglas de instalación internacionales.

• Para eventuales reparaciones diríjanse siempre

a los centros de Asistencia Técnica autorizados

por el fabricante. Las reparaciones efectuadas

por personal no especializado pueden resultar

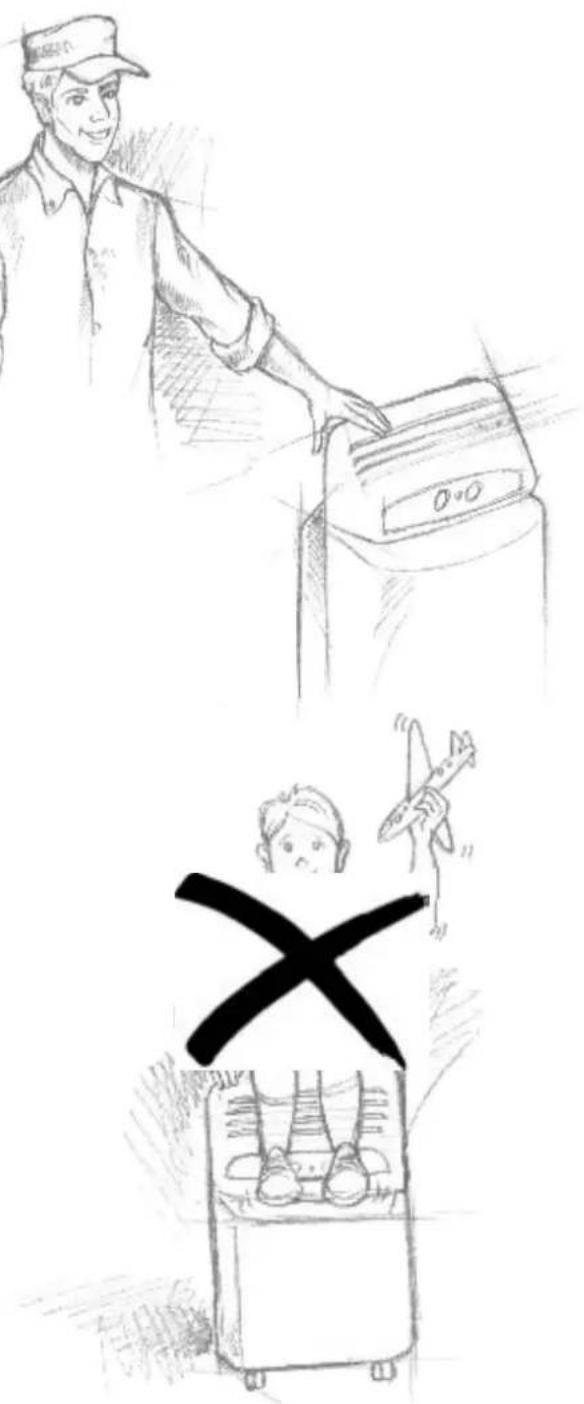

• Este aparato debe ser utilizado exclusivamente

por los adultos, no permitan que los niños jue-

• Este aparato debe estar conectado con una

eficaz puesta a tierra. Hagan controlar la insta-

lación a un electricista especializado.

• Eviten utilizar las prolongas para el cable de ali-

mentación eléctrica.

• Antes de cualquier operación de limpieza o con-

servación, desenchufen siempre el aparato.

• No tirar del cable de alimentación eléctrica

para desplazar el producto.

• No instalen el aparato en ambientes donde el

aire puede contener gas, aceite, azufre, o

cerca de fuentes de calor.

• No pongan objetos pesados o calientes enci-

• Limpien los filtros por lo menos cada semana.

• Eviten utilizar aparatos de calefacción cerca

• Si no es posible transportar el aparato en posición

vertical, sujételo sobre un plano inclinado. Procure

no colocarlo en posición horizontal.

Antes del transporte vacíen los recipientes de

recogida del agua y de la condensación.

Tras el transporte esperar por lo menos una hora

antes de poner en marcha el aparato.

• Los materiales usados para el embalaje son

reciclables. Se aconseja, por lo tanto, de vol-

verlos a poner en sus correspondientes conte-

nedores para la recogida diferenciada.

5751004700EX 26-07-2002 9:08 Pagina 5556

A continuación encontrará todas las indicaciones necesarias para predisponer lo mejor posible

el funcionamiento de su acondicionador.

ACONDICIONAMIENTO SIN INSTALACION Pocas, simples operaciones y Pingüino lo

lleva a las condiciones de bienestar:

• Fijar el tubo de salida de aire en su cor-

respondiente orificio , colocado en la

parte posterior del aparato. Colocarlo como

indicado en la figura A.

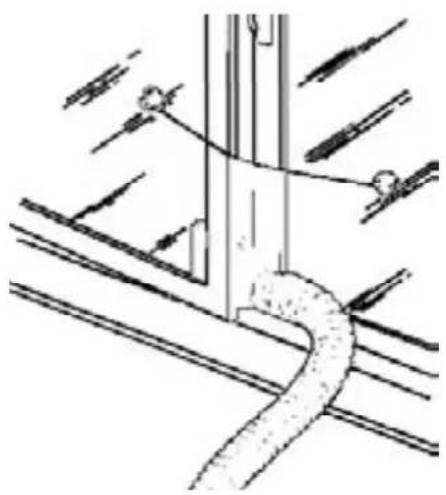

• Si tiene una ventana con dos hojas, usar las

ventosas que se entregan con el apa-

rato para mantener entrecerrados los

• Aplicar a la extremidad del tubo to la

embocadura para ventana .

• Acercar el acondicionador a una venta-

na o puerta ventana.

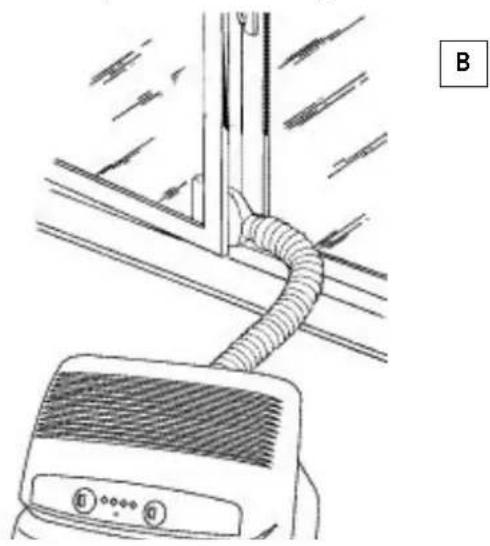

• Entreabrir la ventana o puerta ventana y

poner en posición la embocadura

como representado en la figura B.

A Predisposición para el uso

5751004700EX 26-07-2002 9:08 Pagina 5657

ESPAÑOL Predisposición para el uso

ACONDICIONAMIENTO CON INSTALACION Si lo desea, puede instalar Pingüino de mane-

• Aplicar al agujero el accesorio brida

que se entrega con el aparato.

• Fijar el tubo en su correspondiente

lugar colocado en la parte posterior del

• Aplicar la extremidad del tubo en la

brida como indicado en la fig. E.

En este caso será necesario:

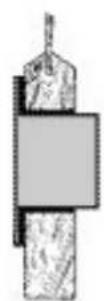

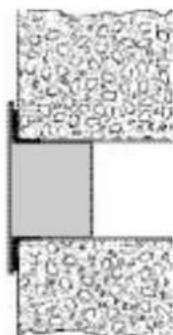

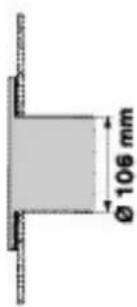

• Realizar un agujero en la pared que se

comunica con el exterior, o a través de un

vidrio de una ventana. Respetar el inter-

valo de altura y las dimensiones del aguje-

ro, indicadas en la figura D.

Cada vez que el tubo no esté colocado,

se tiene que cerrar el agujero con la tapa de

Cuando se realice la instalación semi-perma-

nente, se aconseja dejar ligeramente abierta

una puerta (aunque sea de 1 cm) para

garantizar el justo cambio de aire.

D DEHUMIDIFICACION (sólo para modelos

Colocar el aparato en la habitación sin

conectar el tubo; de este modo el aire dehu-

midificado será librada directamente en el

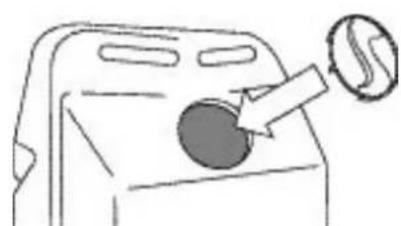

CALEFACCION (sólo para modelos F14 e

Colocar el aparato en la habitación conec-

tando la tapa en vez del tubo .

5751004700EX 26-07-2002 9:08 Pagina 57Encendido y seleccion de las funciones

LA CONEXIÓN CON LA RED ELÉCTRICA Antes de enchufar el aparato, hay que verifi-

• La tensión de la red es compatible con el valor

indicado en las características técnicas;

• La toma de corriente y la línea de alimen-

tación eléctrica están dimensionadas

para soportar la carga requerida.

• La toma de corriente es compatible con

la clavija , si no es así sustituir la toma;

• La toma de corriente está conectada

con una eficaz puesta a tierra. La fabrica

no se hace cargo de ninguna responsabi-

lidad en el caso de que esta norma con-

tra los infortunios no haya sido respetada.

El reemplazo del cable de alimentación

deberá ser realizado por parte de personal

COMO ACONDICIONAR A acondicionador desconectado, el selector

de las funciones está en posición “●”.

Para activarlo en función acondicionamien-

to proceder en el siguiente modo:

1. Girar la perilla seleccionadora de funcio-

nes en sentido horario:

• Colocando el símbolo cristal grande

en correspondencia del índice de refe-

rencia el aparato funcionará en modo

acondicionamiento a la velocidad de

• Colocando el símbolo cristal pequeño

en correspondencia del índice de refe-

rencia el aparato funcionará en modo

acondicionamiento a la velocidad de

2. Elija en este momento la temperatura desea-

da girando la perilla termostato ambiente .

La temperatura no está indicada en grados,

le sugerimos por lo tanto de girar la perilla ter-

mostato ambiente a la posición de máximo

frío: cuando la temperatura obtenida en el

ambiente sea la de mayor confort podrá

girar lentamente la perilla del termostato en

sentido horario hasta que el acondicionador

se apague. Actuando en este modo se pro-

grama el Acondicionador en el exacto nivel

de confort que el termostato mantendrá

automáticamente permitiendo además un

notable ahorro de energía eléctrica. Funcio-

nando, el termostato determina la temporá-

nea interrupción de la función de acondicio-

namiento. El Acondicionador continuará a

trabajar sólo con la función de ventilación.

Nota: hay que esperar 3-5 min. antes de que

empiece a salir aire frío por la rejilla 1.

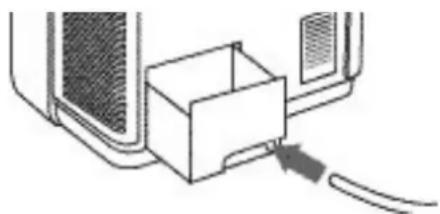

DENSACIÓN EN LA PILETA

RIOR QUE SE INTRODUCE EN EL AGUJERO RESPECTIVO, TRAS QUITAR EL TAPÓN DE CAUCHO. (ver la figura)

CÓMO PURIFICAR EL AIRE Su acondicionador está dotado de un espe-

cial filtro electrostático de elevada eficien-

cia. El filtro en efecto, es capaz de atrapar

partículas minúscolas (hasta 0,3 micrón, es

decir, igual a 0,3 milésimos de milimetro).

Giren el selector de funciones en el senti-

do contrario al de las agujas de reloj:

• Colocando el símbolo grande en cor-

respondencia del índice de referencia el

aparato funcionará en modo acondicio-

namiento a la velocidad de ventilación

• Colocando el símbolo pequeño en

correspondencia del índice de referencia

el aparato funcionará en modo acondi-

cionamiento a la velocidad de ventila-

5751004700EX 26-07-2002 9:08 Pagina 58ESPAÑOL COMO DEHUMIDIFICAR Cuando el aparato funciona como acondicio-

nador, reduce automáticamente la humedad

del aire excesivo, presente en la habitación.

Esta se elimina del tubo de descarga .

Sólo para algunos modelos:

Se en cambio desea extraer solamente la

humedad excesiva, sin bajar al temperatura,

girar el selector de las funciones en senti-

do de las agujas del reloj hasta alcanzar el

En la función dehumidificación, de la rejilla

salida aire , sale aire más frío que el de la

habitación. Viceversa del alojamiento tubo

en la parte posterior del aparato sale aire

Predisposición de las funciones/Señales luminosas

Función calefacción ( mod. F15)

Giren el selector de funciones en el senti-

do contrario al de las agujas de reloj hasta el

La temperatura no está indicada en grados,

le sugerimos por lo tanto de girar la perilla ter-

mostato ambiente a la posición de máximo

frío: cuando la temperatura obtenida en el

ambiente es la del confort deseado, se

puede girar lentamente la perilla del termo-

stato en sentido contrario a las agujas del

reloj hasta que el termostato interviene blo-

queando el funcionamiento. Actuando en

este modo se programa el Acondicionador

en el exacto nivel de confort que el termo-

stato mantendrá automáticamente permi-

tiendo además un notable ahorro de energía

eléctrica. Funcionando, el termostato deter-

mina la temporánea interrupción de la fun-

ción de acondicionamiento.

APAGAR EL APARATO PARA OBTENER LA PARADA TOTAL DEL APARATO LLEVAR EL SELECTOR DE FUNCIÓN A LA POSICIÓN “●” Y DESENCHUFAR.

SEÑALES LUMINOSAS Las señales luminosas indican el funcionamiento de la máquina.

encendido** - encendido

* Las señales se encienden 3 minutos después del encendido de la máquina (o sea cuando el

compresor comienza a funcionar). Se apagan cuando se alcanza la temperatura planteada

** En función de dehumidificación, el aparato funciona en modo continuo. Si la temperatura es

demasiado baja interviene el termostato antihielo para interrumpir el funcionamiento.

5751004700EX 26-07-2002 9:08 Pagina 5960

Es necesario seguir las siguientes adverten-

cias para obtener el máximo rendimiento del

• Cerrar puertas y ventanas del local que se

desea acondicionar, a excepción de insta-

lación por medio de un agujero en la

pared, en tal caso es aconsejable dejar

una rendija en una puerta o ventana en

modo de garantizar un adecuado cambio

del aire en el ambiente.

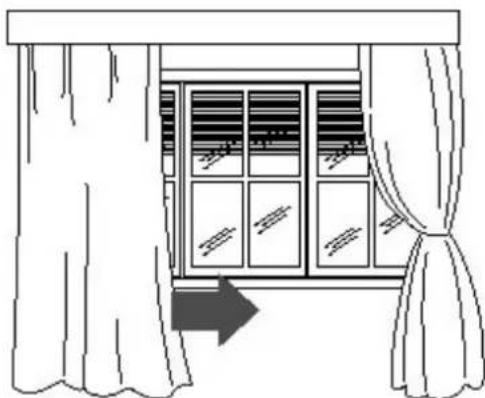

•Proteger la habitación de los rayos sola-

res, cerrando las cortinas y/o bajando

parcialmente las persianas, para obtener

un funcionamiento más económico.

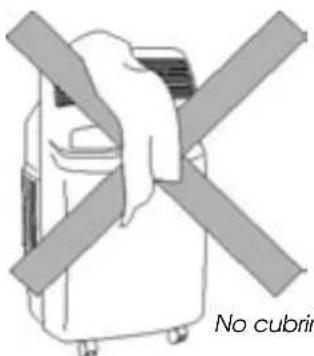

• No apoyar objetos sobre el Acondiciona-

• No obstaculizar la aspiración y expul-

•Verificar que en el ambiente no haya

• No instalar el aparato en sitios húmedos.

• No dejar el aparato expuesto a agentes

• Mod. F15: Tener el aparato a una ade-

cuada distancia de superficies combusti-

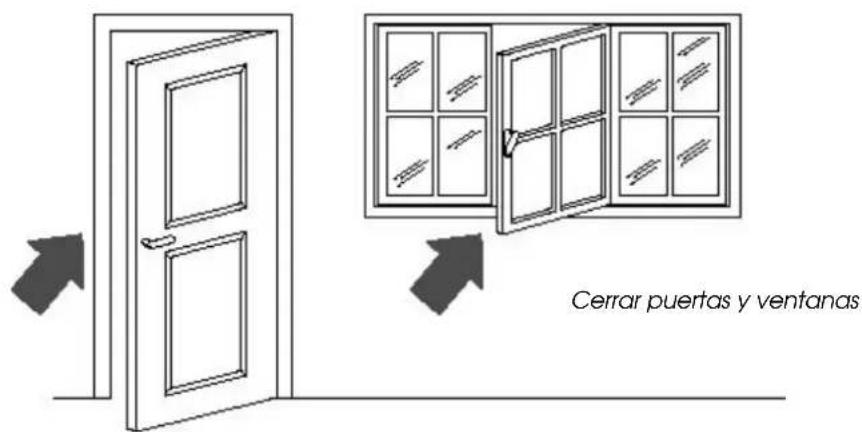

Cerrar puertas y ventanas

Bajar las persianas o cerrar las cortinas.

• Controlar que el Acondicionador esté

colocado en un piso “plano”. Colocar

eventualmente los dos bloques

debajo de las ruedas anteriores .

Antes de cada operación de limpieza o de man-

tenimiento apagar el aparato colocando el

selector en “●” y desenchufando el mismo.

LIMPIEZA DEL MUEBLE EXTERIOR Le aconsejamos limpiar el aparato con un

paño apenas humedecido y secar con un

paño seco. Por motivos de seguridad no se

debe lavar el Acondicionador con agua.

No usar nunca bencinas, alcoholes o solven-

tes para la limpieza. No rociar con líquidos

insecticidas o similares.

LIMPIEZA DE LOS FILTROS Para mantener inalterada la eficacia de su

acondicionador, le aconsejamos lo siguiente:

1. Limpiar el filtro o cada semana

2. Sustituir el filtro de la purificación al final de

cada temporada antes de guardar el acon-

Los filtros se encuentran en correspondencia

de las 2 rejillas de aspiración. Las rejillas son al

mismo tiempo la sede de los mismos filtros.

Para limpiar los filtros, por lo tanto, es necesa-

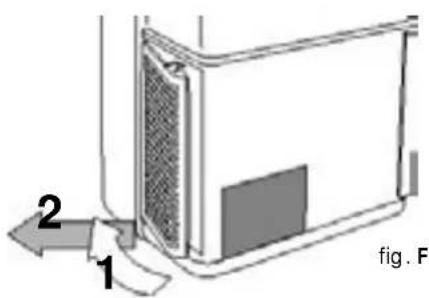

1 - Quitar las rejillas de aspiración, girándolas

hacia fuera (ver fig.F) fig. F 1

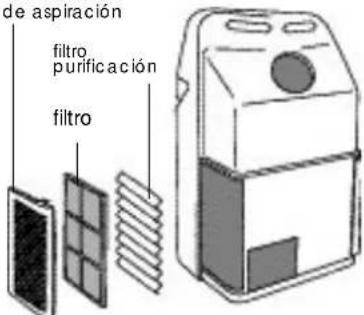

2 - Quitar el 1º filtro de la purificación (de

3 - Quitar el portafiltro sede del filtro desen-

ganchándolo de la rejilla externa (ver fig.G) Rejilla de aspiraciónfiltro filtro purificaciónfig. G Para quitar el polvo que se ha depositado en

el filtro usar una aspiradora. Si está muy sucio

sumergirlo en agua templada y enjuagarlo

varias veces. La temperatura del agua no

debe superar los 40º C.

Tras haberlo lavado, secar bien el filtro antes

de introducirlo nuevamente.

VERIFICACONES DE INIZIO DE ESTACION Verificar que el cable de alimentación y el

enchufe estén perfectamente íntegros y ase-

gurarse que la conexión a tierra sea eficiente.

Atenerse escrupulosamente a las normas de

VERIFICACONES AL FINAL DE ESTACION Hagan salir el agua del recipiente que está

colocado en la parte interior del acondicio-

nador, que la recoge quitando el tapón del

tubo de drenaje . Saquen el recipiente

de recoger la condensación que está

colocado en la parte posterior del acondi-

cionador de aire y vacíenlo.

Vuelvan a colocarlo correctamente.

Limpien los filtros, séquenlos bien antes de

volver a introducirlos. Tapar el aparato con

una bolsa de plástico para evitar que se llene

PROBLEMAS CAUSAS REMEDIOS El acondicionador

• falta la corriente

• el enchufe no está conectado

• el ventilador está bloqueado

• intervino el flotador de seguridad

• llamar al Centro de Asistencia

• el tubo de descarga tiene una obstrucción

• el tubo de descarga está obstruido

• el tubo de descarga presenta tiene pliegues

• colocar correctamente el tubo

• verificar si existen obstáculos

que impiden la descarga del

aire hacia el externo

• eliminar los pliegues

• en la habitación está funcionando alguna

fuente de calor (quemador, lámpara, etc.),

o bien hay muchas personas en la misma

• el tubo de descarga del aire salió de su sede

• filtros de aire bloqueados

• el Acondicionador tiene una potencialidad no

adecuada a las dimensiones del ambiente

• eliminar las fuente de calor

• introducir el tubo en su lugar

• limpiar los filtros o cambiarlos

• limpiar los filtros o cambiarlos

Olor particular en la

• filtros de aire bloqueados

• pileta de recolección humedad llena

• instalación errada del aparato

• vaciar la pileta y drenar el

agua por medio del tubo de

drenaje colocado en la parte

posterior del aparato

• ver pág 56 para instalar cor-

rectamente el aparato

• interviene el sistema de seguridad de la

• pileta de recolección humedad llena • vaciar la pileta

Si la señal luminosa queda

encendida, dirigirse a un Cen-

• filtros de aire bloqueados

la temperatura está planteada en modo equivocado

• las parrillas de ingreso están obstruidas

• el local es demasiado grande

• limpiar los filtros o cambiarlos

volver a plantear la temperatura

• eliminar el obstáculo

5751004700EX 26-07-2002 9:08 Pagina 6263

ESPAÑOL Caracteristicas tecnicas

CARACTERISTICAS TECNICAS Tensión

de alimentaciónver chapa características

Potencia máx. absorción

en acondicionamiento “

Potencia máx. absorción

en deshumidificación “

Potencia máx. absorción

Dimensiones unidad interna.

* En condiciones estándar: ASHRAE 128

Este aparato contiene sustancias, que libres en la atmósfera dañan el estrato de ozono, por lo tanto, se

recomienda de no perforar el circuito frigorífico de la máquina. Al final de la vida útil de la misma,

entregar el acondicionador a los correspondientes centros de recogida.

CONDICIONES ACONSEJADAS PARA EL FUNCIONAMIENTO Temperatura en la habitación 21 ÷ 32°C

5751004700EX 26-07-2002 9:08 Pagina 6364

ma eléctrico por um electricista qualificado.

ser eliminado directamente no ambiente.

com o grau exacto de conforto que o termó-

0,3 milésimos de milímetro). O aparelho

• colocando o símbolo pequeno junto

com o grau exacto de conforto que o termó-

esteja posicionado num pavimento nive-

para a limpeza. Nunca borrifar líquido inseti-

stico para evitar que se empoeire.

•o ventilador está bloqueado

• posicionar correctamente o

• Consultar a pág. 66 para insta-

• aguardar que passem 3 min.

• temperatura programada de modo incorrecto

PORTUGÛES Características Técnicas
