BEDIENUNGSANLEITUNG Pinguino PAC F14 DELONGHI

• Betriebsanleitung . . . . . . . . . . . . .pag. 34

Wir danken Ihnen, daß Sie sich für ein Produkt von De'Longhi entschieden haben, dem weltwei-

ten Marktführer bei der Herstellung von tragbaren Klimageräten. Jahre der Erfahrung in der

gesamten Welt ermöglichen uns, die Qualität von Pinguino und SuperPinguino konstant zu ver-

bessern. Wir sind sicher, daß Sie mit Ihrem Kauf zufrieden sein werden und das frische Wohlbefin-

den, das Pinguino und SuperPinguino verbreiten, über eine lange Zeit genießen werden. Wir bit-

ten Sie, sich etwas Zeit zu nehmen, um diese Gebrauchsanweisung durchzulesen und Sie danach

sorgfältig aufzubewahren. Auf diese Weise haben Sie die Gewißheit, mit Pinguino die größte Lei-

stungsfähigkeit und Sicherheit zu erzielen.

5751004700EX 26-07-2002 9:08 Pagina 3334

Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relati-

ven Feuchte von etwa 50% erreicht.

Das Klimagerät ist eine Maschine, die dem Raum, in dem sie aufgestellt ist, Feuchtigkeit und

Wärme entzieht. Im Gegensatz zu den festinstallierten Modellen haben die tragbaren Klimagerä-

te den Vorteil, daß sie von einem Raum in einen anderen umgestellt und von einem in ein ande-

res Gebäude befördert werden können.

Die warme Luft Ihres Raumes durchläuft

eine Batterie, die durch ein Kühlgas

gekühlt wird. Auf diese Weise gibt

sie übermäßige Wärme und Feu-

chtigkeit ab, bevor sie wieder in

den Raum zurückgeleitet wird.

Bei den einteiligen Modellen

(Pinguino) wird ein geringer

Teil dieser Luft verwendet,

um das Kühlgas zu kühlen,

die dann warm und feucht

geworden, nach außen

Bei den Modellen mit zwei

Einheiten (SuperPinguino)

kühlt sich der Kreis mit Hilfe

Alle Pinguino und SuperPin-

guino können auch allein in

der Betriebsart Belüftung ein-

Für weitere Informationen und

Erläuterungen können Sie an unsere

Internet-Adresse wenden:

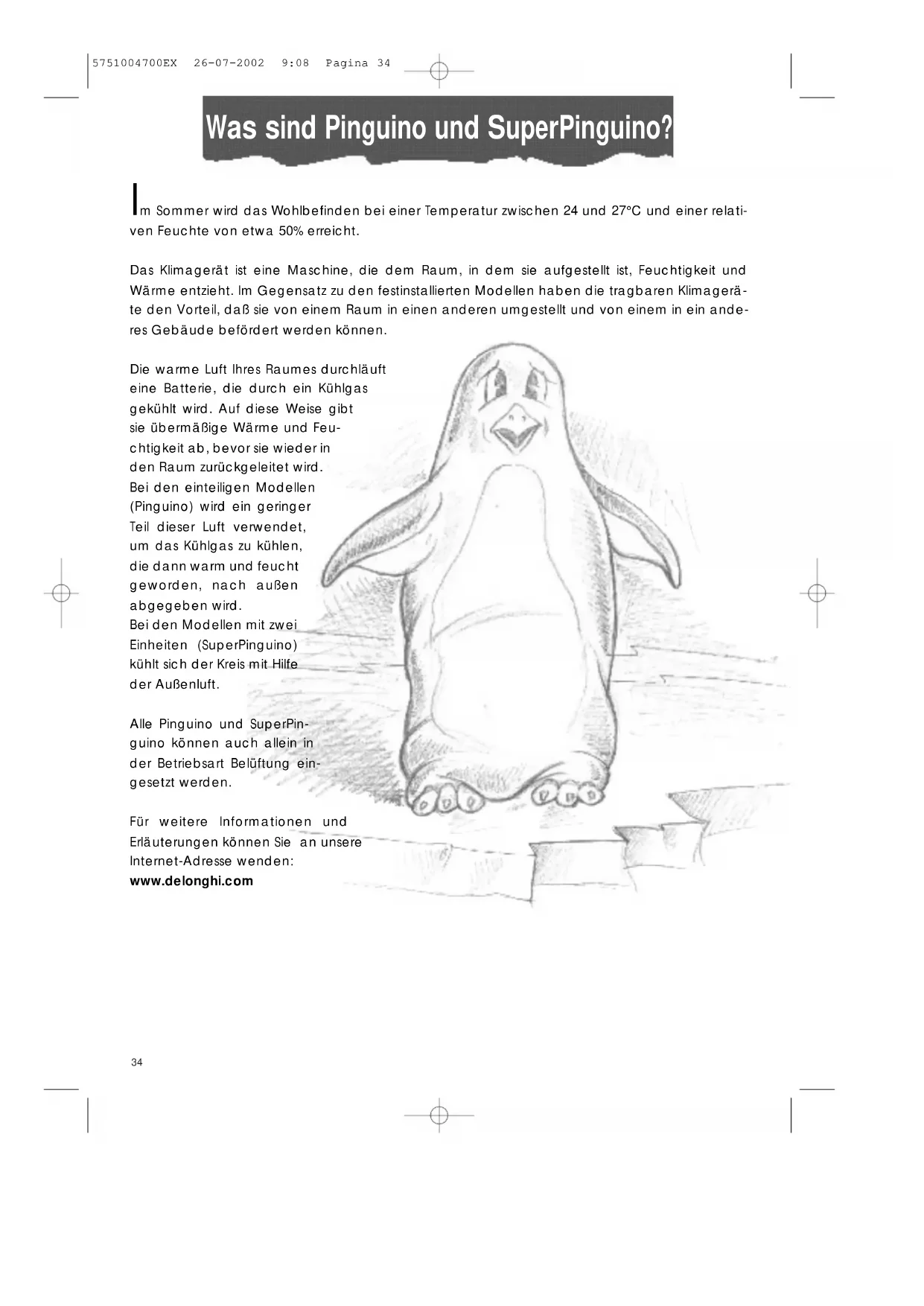

Was sind Pinguino und SuperPinguino?

5751004700EX 26-07-2002 9:08 Pagina 3435

• Dieses Gerät wurde ausschließlich als Haushalt-

sgerät zum Kühlen von Wohnräumen

entwickelt und darf nicht zweckentfremdet

• Eingriffe oder Änderungen, die die Betrieb-

seigenschaften des Gerätes verändern,

stellen eine Gefahrenquelle dar.

• Das Gerät muß gemäß den inländischen

Vorschriften für den Anlagenbau installiert

• Eventuelle Reparaturen am Gerät dürfen

ausschließlich durch vom Händler autorisier-

te Kundendienststellen ausgeführt werden.

Reparaturen, die von Nichtfachleuten vor-

genommen werden, können gefährlich

• Dieses Gerät darf ausschließlich von Erwa-

chsenen bedient werden. Verhindern Sie,

daß Kinder damit spielen.

• Das Gerät darf nur an eine einwandfrei

geerdete Steckdose angeschlossen wer-

den. Lassen Sie im Zweifelsfall Ihre Haus-

stromversorgungsanlage von einem Elek-

• Vermeiden Sie möglichst die Verwendung

von Verlängerungskabeln.

• Vor Beginn jeder Reinigungs- oder Wartung-

sarbeit stets den Netzstecker aus der Steck-

• Ziehen Sie zum Verstellen des Gerätes nicht

dirket am Netzkabel.

• Das Gerät nicht in der Nähe von Wärme-

quellen aufstellen oder in Räumen, wo die

Luft Gas, Schwefel oder Öl enthalten könn-

• Stellen Sie keine schweren oder heißen

Gegenstände auf das Gerät.

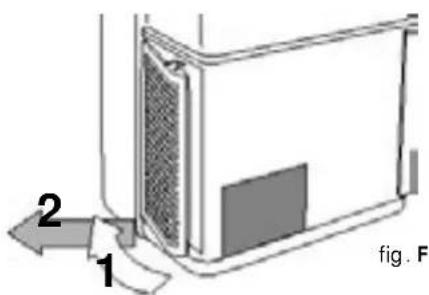

• Reinigen Sie die Filter mindestens einmal

• Verwenden Sie keine Heizungen in der

Nähe des Klimagerätes.

• Sollte das Gerät nicht stehend transportiert

werden können, sichern Sie es an einer

schrägen Transportstütze. Vermeiden Sie

auf jeden Fall, das Gerät liegend zu tran-

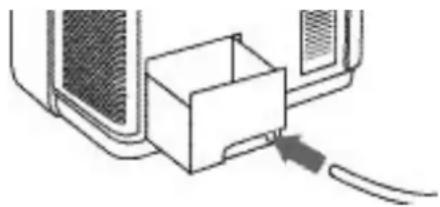

Entleeren Sie vor dem Transport den Kon-

denswasserbehälter und die Auffangscha-

le. Vor der erneuten Inbetriebsetzung nach

dem Transport, warten Sie mindestens 1

• Das Verpackungsmaterial kann recycelt

werden. Entsorgen Sie es daher in den ent-

sprechenden Behältern für getrennte

Nachstehend finden Sie alle erforderlichen Hinweise, um den Betrieb Ihres Klimagerätes aufs Beste

KÜHLEN OHNE FESTINSTALLATION Wenige, einfache Arbeitsgänge und Pinguino

bringt Ihnen Ihr Wohlbefinden zurück:

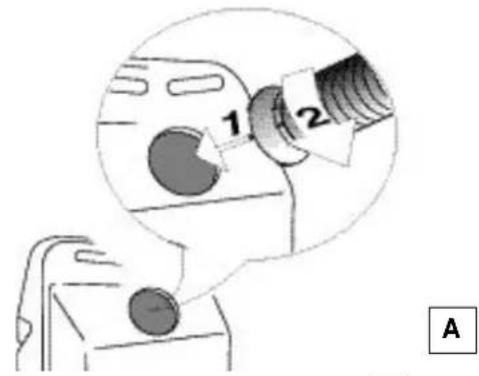

• Befestigen Sie den Luftablaßschlauch

in der entsprechenden Aufnahme ,

die sich auf der Geräterückseite befindet.

Führen Sie ihn so ein, wie auf Abbildung A

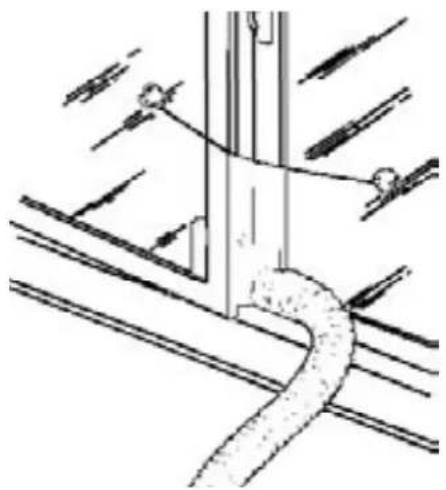

• Sollten Sie ein Fenster mit zwei Flügeln

haben, verwenden Sie die mitgelieferten

Saugköpfe , damit die Fenster ange-

lehnt bleiben (Abb. C).

• Bringen Sie am Schlauchende die

Düse für Fenster an.

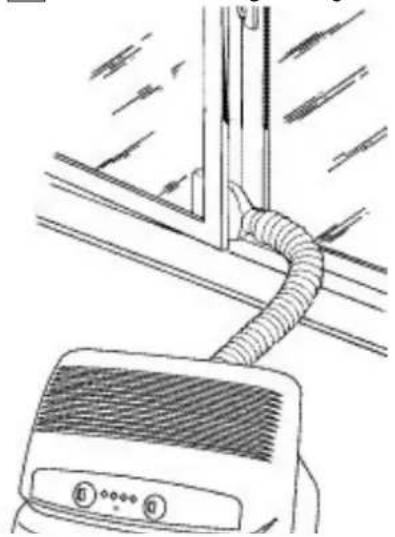

• Bringen Sie das Klimagerät in die Nähe

eines Fensters oder einer Balkontür.

•Öffnen Sie das Fenster bzw. die Balkontür

einen Spalt und positionieren Sie die Düse

wie auf Abbildung B dargestellt.

A Vorbereitung für den Betrieb

5751004700EX 26-07-2002 9:08 Pagina 3637

DEUTSCH Vorbereitung für den Betrieb

KLIMATISIERUNG MIT FESTINSTALLATION Wenn Sie es wünschen, kann Pinguino auch

zeitweilig festinstalliert werden.

•Bringen Sie den mitgelieferten Flansch

• Befestigen Sie den Schlauch in der

entsprechenden Aufnahme, die sich auf

der Geräterückseite befindet (Abb. A).

• Bringen Sie das Schlauchende am

Flansch an wie auf Abbildung E

In diesem Fall gehen Sie wie folgt vor:

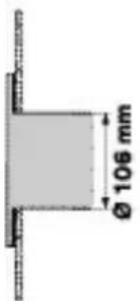

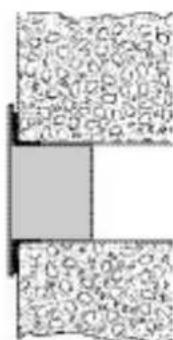

• Bohren Sie eine Öffnung in eine

Außenwand oder in die Scheibe eines

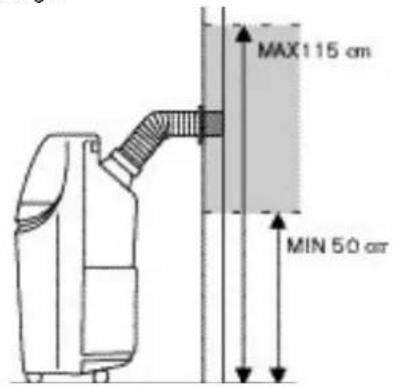

Fensters. Beachten Sie die auf Abbildung

D angegebenen Höhen und Abmessun-

Wenn der Schlauch nicht angeschlossen

ist, kann die Öffnung mit dem Flanschstöpsel

verschlossen werden.

Wenn Sie eine zeitweilige Festinstallation vor-

nehmen, empfehlen wir Ihnen, eine Tür einen

Spalt offen zu lassen (1 cm genügt völlig),

damit der richtige Lauftaustausch gewährlei-

17 In der Fenster-scheibeIn der Wand: Wirempfehlen Ihnen,den Bereich derWand mit einemgeeigneten Isolier-material zu isolie- ren. im Holzrah-men derBalkontür ENTFEUCHTEN (nur mod. F14 - F15)

Stellen Sie das Gerät im Raum auf, ohne den

Schlauch anzuschließen. Auf diese Weise wird

die entfeuchtete Luft direkt in den Raum

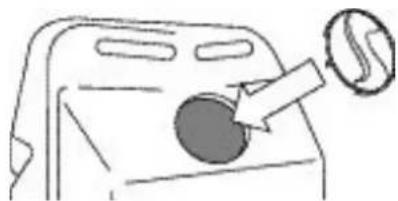

HEIZUNG (nur mod. F15)

Stellen Sie das Gerät im Raum auf und brin-

gen Sie anstelle des Schlauchs den Stö-

5751004700EX 26-07-2002 9:08 Pagina 3738

Einschalten und Funktionswahl

ELEKTRISCHER ANSCHLUß

Bevor Sie den Netzstecker an der Steckdose

anschließen, folgendes überprüfen:

• ob die Netzspannung mit der auf dem

Typenschild angegebenen übereinstimmt;

• ob die Strombelastung der Steckdose und

des Stromnetzes der des Gerätes entspricht;

• ob der Gerätestecker für die Steckdose

geeignet ist, sollte dies nicht der Fall sein,

lassen Sie ihn auswechseln;

• ob die Steckdose einwandfrei geerdet ist.

Der Hersteller übernimmt keinerlei Haf-

tung, wenn diese Unfallverhütungsvorsch-

rift nicht beachtet werden sollte.

Das Auswechseln des Netzanschlußkabels darf

nur durch Fachpersonal vorgenommen werden.

KÜHLEN Ist das Klimagerät ausgeschaltet, befindet

sich der Funktionswahlschalter auf Posi-

tion "●". Um zu kühlen verfahren Sie wie folgt:

1. Drehen Sie den Funktionswahlschalter im

•Wenn Sie das große Eiskristallsymbol

auf das Bezugszeichen positionieren,

arbeitet das Gerät im Kühlbetrieb mit

höchster Gebläsegeschwindigkeit.

•Positionieren Sie das kleine Eiskristallsymbol

auf das Bezugszeichen, arbeitet das

Gerät im Kühlbetrieb mit niedrigster

Gebläsegeschwindigkeit.

2. Wählen Sie jetzt die gewünschte Tempera-

tur, indem Sie den Raumthermostatschalter

Die Temperatur ist nicht in Graden angege-

ben. Wir empfehlen Ihnen daher, den

Raumthermostatschalter auf die kälteste Tem-

peratur einzustellen: Hat die Temperatur den

gewünschten Behaglichkeitsgrad erreicht,

drehen Sie den Thermostatschalter langsam im

Uhrzeigersinn, bis der Thermostat einsetzt und

den Betrieb unterbricht. Auf diese Weise

haben Sie das Gerät auf den richtigen Beha-

glichkeitsgrad programmiert, der vom Thermo-

stat automatisch beibehalten wird, wodurch

Sie gleichzeitig eine beachtliche Energieein-

sparung erzielen. Sobald das Klimagerät die

gewünschte Temperatur erreicht hat, arbeitet

es nur im Belüftungsbetrieb weiter.

Anmerkung: 3-5 min. nach Einschalten wird

kühle Luft aus dem Luftauslassgitter

NOMMEN WURDE. (wie auf Abbildung).

LUFTREINIGUNG Ihr Klimagerät ist mit einem speziellen elektro-

statischen, hochwirksamen Filter ausgestat-

tet. Filter ist in der Lage, kleinste Partikel auf-

zufangen (bis zu 0,3 Mikron, das entspricht 0,3

Tausendsteln eines Millimeters).

Daher kann das Gerät auch als wirklicher Luf-

treiniger eingesetzt werden. Drehen Sie den

Betriebswahlschalter im Uhrzeigersinn.

•Wird das große symbol punkt gedreht,

arbeitet das Gerät be maximaler Ventilation-

sgeschwindigkeit im Luftreinigungsbetrieb.

•Wird das kleine symbol auf den Bezug-

spunkt gedreht, arbeitet das Gerät bei

niedrigster Ventilationsgeschwindigkeit im

Luftreinigungsbetrieb.

5751004700EX 26-07-2002 9:08 Pagina 3839

DEUTSCH ENTFEUCHTEN Arbeitet das Gerät im Kühlbetrieb, reduziert es

automatisch die im Raum vorhandene,

übermäßige Luftfeuchtigkeit. Diese wird über

Nur auf einige Modellen: Möchten Sie hinge-

gen nur die übermäßige Feuchtigkeit im Raum

beseitigen, ohne die Temperatur dabei herab-

zusetzen, drehen Sie den Betriebswahlschalter

im Uhrzeigersinn bis zum Symbol .

Während dem Entfeuchungsbetrieb ist die

Luft, die aus dem Ausströmgitter austritt ,

kälter als die Ihres Raumes. Hingegen tritt aus

der Schlauchaufnahme auf der Gerä-

terückseite wärmere Luft aus.

Betriebsarten/Kontrollampen

HEIZEN (nur mod. F15)

Drehen Sie den Betriebswahlschalter ent-

gegen dem Uhrzeigersinn bis zum Symbol.

Die Temepratur ist nicht in Graden angege-

ben. Wir empfehlen Ihnen daher, den

Raumthermostatschalter auf die kälteste Tem-

peratur einzustellen: Hat die Temperatur im

Raum den gewünschten Behaglichkeitsgrad

erreicht, drehen Sie den Thermostatschalter

langsam entgegen dem Uhrzeigersinn, bis der

Thermostat einsetzt und den Betrieb unterbri-

cht. Auf diese Weise haben Sie das Gerät auf

den richtigen Behaglichkeitsgrad program-

miert, der vom Thermostat automatisch bei-

behalten wird, wodurch Sie gleichzeitig eine

beachtliche Energieeinsparung erzielen.

AUSSCHALTUNG DES GERÄTES UM DAS GERÄT GÄNZLICH ABZUSCHALTEN,

BRINGEN SIE DEN FUNKTIONSWAHLSCHALTER IN POSITION "●" UND ZIEHEN DEN NETZ-

KONTROLLAMPEN Die Kontrollampen zeigen den Betrieb des Gerätes an.

*Die Kontrollampen schalten 3 Minuten nach dem Einschalten des Gerätes ein (d.h., wenn das

Gerät zu kühlen beginnt). Sie schalten ab, wenn die mit dem Thermostat eingegebene Tem-

peratur erreicht wurde.

** Im Entfeuchterbetrieb arbeitet das Gerät ununterbrochen. Ist die Temperatur jedoch zu nie-

drig, setzt der Frostschutzthermostat ein und unterbricht den Betrieb.

5751004700EX 26-07-2002 9:08 Pagina 3940

Um die optimale Leistung Ihres Klimagerätes

zu erzielen, hier einige Hinweise:

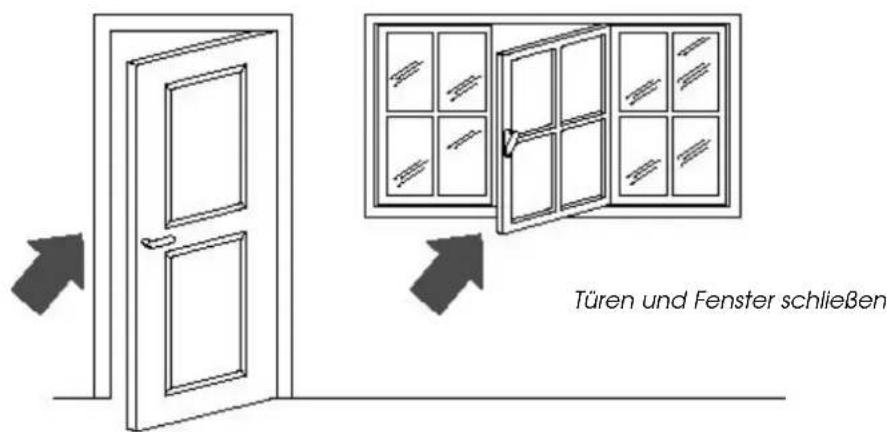

• Schließen Sie die Fenster und Türen des zu

kühlenden Raumes. Nur im Falle, daß die

Installation durch eine Wandöffnung

erfolgt ist, eine Türe oder ein Fenster leicht

geöffnet halten, um den richtigen Luftau-

stausch zu gewährleisten.

•Damit Ihr Gerät energiesparend arbeitet,

den Raum vor direkter Sonnenbestrahlung

schützen, indem Sie die Vorhänge

zuziehen und/oder die Rolläden teilweise

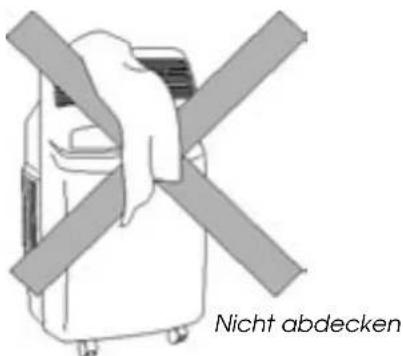

• Legen Sie keine Gegenstände auf das Kli-

• Lassen Sie den Lufteingang und den

Luftausgang am Gerät frei.

• Vergewissern Sie sich, daß sich keine Wär-

mequellen im Raum befinden.

• Das Gerät nicht in feuchten Räumen auf-

• Das Gerät nicht Witterungseinflüssen

(Regen, Sonne, Frost usw.) aussetzen.

• Mod. F15: das Gerät in einem angemesse-

nen Abstand zu entflammbaren Flächen

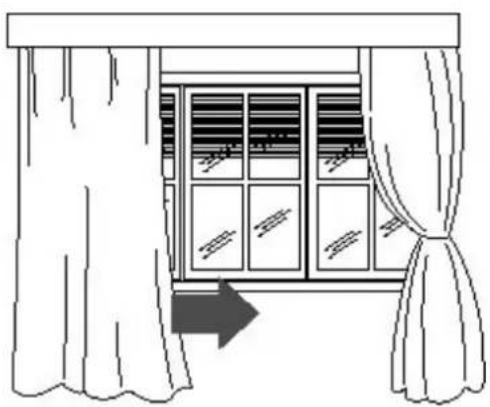

Türen und Fenster schließen

Fensterläden schließen oder Gardinen

bzw. Vorhänge zuziehen

• Kontrollieren Sie, daß das Klimagerät eben

steht. Befestigen Sie hierzu gegebenenfal-

ls die beiden Rollenfeststeller unter

den vorderen Rollen .

Bevor Sie mit Reinigungs- bzw. Wartungsar-

beiten beginnen, schalten Sie das Gerät aus:

Stellen Sie den Wahlschalter auf Position "●"

und ziehen Sie dann stets den Netzstecker

REINIGUNG DES GERÄTEGEHÄUSES Wir empfehlen Ihnen, das Gerät mit einem

angefeuchteten Tuch zu reinigen und dana-

ch mit einem trockenen Tuch abzuwischen.

Das Klimagerät aus Sicherheitsgründen nicht

mit Wasser reinigen.

Verwenden Sie zur Reinigung nie Benzin,

Alkohol oder Lösemittel. Sprühen Sie keine

Insektizide oder ähnliches auf das Gerät.

REINIGUNG DER LUFTFILTER Um die Leistungsfähigkeit Ihres Klimagerätes

nicht zu beeinträchtigen empfehlen wir:

1. den Filter einmal wöchentlich zu reinigen

2. Den Luftreinigungsfilter bei Saisonende und

vor dem Wegstellen des Klimagerätes auszuwe-

Die filter befinden sich hinter den beiden Luf-

tansauggittern, die ihrerseits als Filteraufnah-

Zur Reinigung der Filter verfahren Sie wie folgt:

1. Entfernen Sie die Luftansauggitter, indem

Sie diese nach außen drehen (siehe Abb. F) fig. F 1

2. Entfernen Sie den 1. Luftreinigungsfilter

3. Entfernen Sie die Filteraufnahme des Filters,

indem Sie ihn aus dem Außengitter aushaken

Um den abgelagerten Staub vom Filter zu

entfernen, verwenden Sie einen Staubsauger.

Ist er stark verschmutzt, waschen Sie ihn in

warmem Wasser und spülen ihn danach

mehrmals. Die Wassertemperatur sollte unter

Den gereinigten Filter vollkommen trocknen

lassen, bevor Sie ihn erneut einsetzen.

KONTROLLEN VOR DER WIEDERINBETRIEB-

NAHME Prüfen Sie, ob das Netzkabel und der Netz-

stecker in einwandfreiem Zustand sind. Bea-

chten Sie, daß die Aufstellungsvorschriften

AUFBEWAHREN DES GERÄTES Lassen Sie das Wasser aus der Sammelschale,

die sich im innerem Teil des Gerät befindet,

abflissen, indem Sie den Stüpsel des Abfluß-

schlauchs entfernen. Ziehen Sie die Kon-

denswasserschale heraus,

die sich auf der Geräterückseite befindet und

entleeren Sie diese. Setzen Sie sie danch wie-

der ordnungsgemäß ein. Reinigen Sie die

Antibakterienfilter und lassen Sie diese vol-

lkommen trocknen, bevor Sie sie erneut ein-

Decken Sie das Gerät mit einem Plastikschutz

ab, um es vor Staub zu schützen.

6 AnsauggitterFilterLuftreinigung-sfilter 5751004700EX 26-07-2002 9:08 Pagina 4142

Im Falle eventueller Betriebsstörungen

STÖRUNG URSACHEN ABHILFEN Das Klimagerät

• Die Stromzufuhr ist unterbrochen

• Der Stecker ist nicht angeschlossen

• Das Gebläse ist blockiert

• Der Sicherheitsschwimmer hat eingesetzt

• Den Stecker einstecken

• Kundendienst anfordern

• Die Schale entleeren

funktioniert nur über

• Der Ablaßschlauch ist eingeklemmt

• Der Ablaßschlauch ist verstopft

• Der Ablaßschlauch ist geknickt

• Den Ablaßschlauch richtig

•Verstopfungen beseitigen, die

den Luftablaß nach außen

• Im Raum befindet sich eine Wärmequelle

(Heizkörper, Lampe usw.) oder es halten sich

zu viele Personen auf

• Der Luftablaßschlauch ist aus seiner Aufnah-

• Luftfilter verstopft

• Raumabmessungen bzw. -bedingungen ent-

sprechen nicht der Geräteleistung

• Wärmequelle beseitigen

• Schlauch in seine Aufnahme

•Filter reinigen/auswechseln

•Filter reinigen/auswechseln

• Luftfilter verstopft

• Auffangschale Kondenswasser voll

• Falsche Geräteinstallation

• Auffangschale entleeren oder

das Wasser über den Konden-

swasserschlauch ablassen, der

sich auf der Geräterückseite

• Siehe Seite 36 für die korrekte

Installation des Gerätes

Das Klimagerät arbeitet

nach dem Einschalten

etwa 3 Minuten nicht

• Die Sicherheitsvorrichtung des Gerätes hat

• Auffangschale Kondenswasser voll • Auffangschale entleeren. Bleibt

die Kontrollampe eingeschal-

tet, den Kundendienst hinzu-

• Luftfilter verstopft

•Temperatur falsch eingegeben

• Die Einlaßgitter sind abgedeckt

• Der Raum ist zu groß

•Filter reinigen/auswechseln

•Temperatur neu eingeben

• Hindernis entfernen

5751004700EX 26-07-2002 9:08 Pagina 4243

DEUTSCH Technische Eigenschaften

TECHNISCHE EIGENSCHAFTEN Anschlußspannung siehe Typenschild

Max. Leistungsaufnahme

Max. Leistungsaufnahme

Max. Leistungsaufnahme

beim Heizen (Mod. F15) “

Ventilatorgeschwindigkeitsstufen 2

Max. Luftumwälzung 310 m

* Standard-Betriebsbedingungen ASHRAE 128

Dieses Gerät enthält Substanzen, die bei ihrer Abgabe in die Atmosphäre die Ozonschicht schä-

digen können. Durchbohren Sie daher nicht den Kühlkreis der Maschine. Möchten Sie das Klima-

gerät endgültig ausrangieren, bringen Sie es in eine entsprechende Entsorgungsstelle.

OPTIMALE BETRIEBSBEDINGUNGEN

NEDERLAND Technische kenmerken
