La ringraziamo per aver scelto un prodotto De’Longhi, il leader mondiale

nella costruzione dei climatizzatori portatili. Anni di esperienza in tutto il

mondo ci consentono di migliorare costantemente la qualità e le presta-

zioni di Pinguino e SuperPinguino. Siamo certi che rimarrà subito soddi-

sfatto del suo acquisto e che godrà a lungo del fresco benessere che Pin-

guino e SuperPinguino creano. La preghiamo di dedicare un po’ del suo

tempo alla lettura di questo libretto di istruzioni, e di conservarlo con cura.

In questo modo, potrà utilizzare Pinguino nelle condizioni di massima effi-

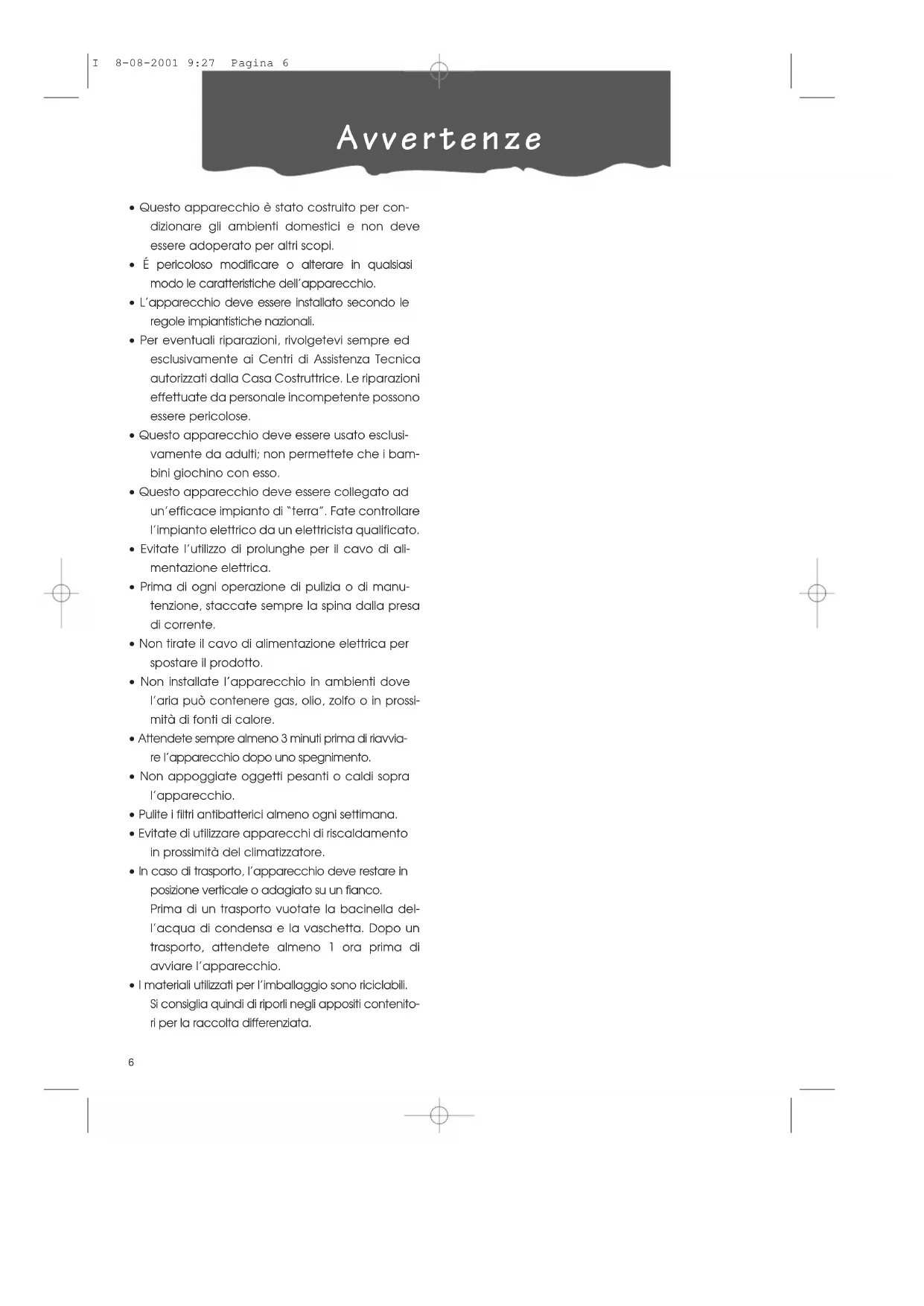

• Questo apparecchio è stato costruito per con-

dizionare gli ambienti domestici e non deve

essere adoperato per altri scopi.

• É pericoloso modificare o alterare in qualsiasi

modo le caratteristiche dell’apparecchio.

• L’apparecchio deve essere installato secondo le

regole impiantistiche nazionali.

• Per eventuali riparazioni, rivolgetevi sempre ed

esclusivamente ai Centri di Assistenza Tecnica

autorizzati dalla Casa Costruttrice. Le riparazioni

effettuate da personale incompetente possono

• Questo apparecchio deve essere usato esclusi-

vamente da adulti; non permettete che i bam-

bini giochino con esso.

• Questo apparecchio deve essere collegato ad

un’efficace impianto di “terra”. Fate controllare

l’impianto elettrico da un elettricista qualificato.

• Evitate l’utilizzo di prolunghe per il cavo di ali-

mentazione elettrica.

• Prima di ogni operazione di pulizia o di manu-

tenzione, staccate sempre la spina dalla presa

• Non tirate il cavo di alimentazione elettrica per

spostare il prodotto.

• Non installate l’apparecchio in ambienti dove

l’aria può contenere gas, olio, zolfo o in prossi-

mità di fonti di calore.

• Attendete sempre almeno 3 minuti prima di riavvia-

re l’apparecchio dopo uno spegnimento.

• Non appoggiate oggetti pesanti o caldi sopra

• Pulite i filtri antibatterici almeno ogni settimana.

• Evitate di utilizzare apparecchi di riscaldamento

in prossimità del climatizzatore.

• In caso di trasporto, l’apparecchio deve restare in

posizione verticale o adagiato su un fianco.

Prima di un trasporto vuotate la bacinella del-

l’acqua di condensa e la vaschetta. Dopo un

trasporto, attendete almeno 1 ora prima di

avviare l’apparecchio.

• I materiali utilizzati per l’imballaggio sono riciclabili.

Si consiglia quindi di riporli negli appositi contenito-

ri per la raccolta differenziata.

I 8-08-2001 9:27 Pagina 67

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura com-

presa tra i 24 e i 27°C e con una umidità relativa attorno al 50%.

Il climatizzatore è una macchina che sottrae umidità e calore dall’ambiente in cui è collocata.

Rispetto ai modelli da installazione, i climatizzatori portatili hanno il vantaggio di poter essere spo-

stati da una stanza all’altra di una casa, e di essere trasferibili da un edificio all’altro.

L’aria calda della vostra stanza viene fatta

passare attraverso una batteria raffred-

data da un gas refrigerante. In tal

modo cede calore e umidità in

eccesso prima di venire re-immes-

Nei modelli monoblocco (Pin-

guino) una piccola parte di

questa aria viene utilizzata

per raffreddare il gas refri-

gerante e quindi, divenuta

calda e umida, viene rila-

Nei modelli con valigetta

(SuperPinguino) il circuito

si raffredda sfruttando l’a-

Ogni Pinguino e SuperPin-

guino può essere usato

anche in funzione di sola

Per approfondimenti e chiari-

menti, potete rivolgervi al:

oppure contattare il nostro sito internet:

Cosa sono Pinguino e SuperPinguino

ITALIANO I 8-08-2001 9:27 Pagina 7UTILIZZO DEI RACCORDI RAPIDI

(solo mod. F400 e F300)

In aggiunta ai metodi precedentemente

descritti, la guaina che collega l’unità ester-

na a quella interna può passare attraverso un

foro del diametro di 6 cm. circa, praticato in

una parete che comunica con l’esterno.

Predisposizione all’uso

NOTA: La distanza dell’apparecchio dalle

pareti deve essere di almeno 30 cm.

b) Attraverso una piccola fessura (5.5 cm x

2,5 cm) ricavata nella parte inferiore di

una porta o nel telaio di una finestra, utiliz-

zando la cornice per guaina in dota-

DISPOSIZIONE DELL’UNITA’ INTERNA Installare l’apparecchio all’interno del locale

da condizionare. In genere vicino una finestra

o in ogni caso vicino ad una parete perime-

trale. L’unità interna deve essere posizionata

“in piano”, servirsi anche dei fermaruote

in dotazione. L’unità interna non deve avere

ostacoli sulla zona di aspirazione (griglia di

aspirazione ) e nella zona di emissione (gri-

DISPOSIZIONE DELLA GUAINA DI COLLEGAMENTO La guaina che collega l’unità esterna a

quella interna può passare:

a) Da una fessura di finestra o porta socchiu-

sa; utilizzate le ventose perché non si

FERMAGUAINA PROTEZIONE BLOCCHETTO DI CONNESSIONE ELETTRICA CAVALLOTTO

1) Togliere la spina dalla presa di corrente.

2) Togliere la maniglia svitando le 2 viti metri-

che, quindi sfilare la facciata.

3) Togliere il cavallotto svitando le 2 viti metri-

4) Togliere il fermaguaina svitando le 2 viti

5) Impiegando una chiave inglese da 24, svi-

tare il bocchettone girevole del raccordo.

Contemporaneamente, con una chiave

da 21, tenere ferma l’estremità del tubo

flessibile. (Ripetere l’operazione per il

secondo bocchettone utilizzando una

chiave da 24 e una da 19).

6) Scollegare il tubo di condensa dal porta-

7) Svitare le 2 viti autofilettanti della protezio-

ne e disinnestare il blocchetto di connes-

Evitare le curve troppo secche alla guaina

Raccordi rapidi nel mod. F400

In quest’ultimo caso si dovranno staccare i

collegamenti dell’unità esterna operando

I 8-08-2001 9:27 Pagina 89

ITALIANO Predisposizione all’uso

Raccordi rapidi nel mod. F300

In quest’ultimo caso si dovranno staccare i

collegamenti del mobiletto interno operando

1) Togliere la spina dalla presa di corrente.

2) Togliere i filtri posti sul lato

3) Togliere lo sportellino posteriore dello

schienale svitando le 2 viti.

4) Togliere i cavallotti in lamiera che fissano i

tubi della macchina (n°2).

5) Impiegando una chiave inglese da 24, svi-

tare il bocchettone girevole del raccordo.

Contemporaneamente, con una chiave

da 21, tenere ferma l’estremità del tubo

flessibile. (Ripetere l’operazione per il

secondo bocchettone utilizzando una

chiave da 24 e una da 19).

6) Scollegare il tubo di condensa dal porta-

7) Disinnestare il blocchetto di connessione

Evitare le curve troppo secche alla guaina

Ricollegare la guaina nei mod. F400 e F300

Per ricollegare le estremità della guaina di

collegamento, precedentemente staccata,

all’unità interna si dovranno ripetere le ope-

razioni 1, 2, 3, 4, 5, 6 e 7 in senso inverso, osser-

vando le seguenti precauzioni:

• Prima di far passare la guaina attraverso il

foro del muro si consiglia di proteggere le

estremità filettate dei raccordi rapidi con

del nastro isolante o simili.

• Imboccare i 2 raccordi frigoriferi superiori

ai 2 inferiori e avvitarli a mano per alcuni

giri controllando che siano bene imboc-

cati, e stringere successivamente con le

chiavi usate precedentemente.

• Dopo aver collegato i due raccordi frigori-

feri, fissare i cavallotti.

• Verificare la tenuta dei collegamenti fri-

goriferi bagnando i giunti con un po’ di

acqua saponata. Non si deve notare for-

mazione di bolle di sapone.

É consigliabile far effettuare le operazioni di

scollegamento e collegamenti dei raccordi

rapidi da personale qualificato.

I 8-08-2001 9:27 Pagina 910

Predisposizione all’uso

DISPOSIZIONE DELL’ UNITA’ ESTERNA L’unità esterna può essere appoggiata su

una terrazza o balcone. In questo caso non è

necessario l’uso delle staffe.

L’unità esterna può essere appesa ad un

muro con le apposite staffe . In questo

caso, procedere come segue:

1) fissare la staffa a

muro facendo attenzio-

ne che sia posizionata

come indicato in figura

(per la foratura, avvaler-

si della dima ricavata sul

coperchio in polistirolo

2) avvitare i blocchetti

ne (facendo attenzione

a posizionarli con il foro

per la vite sulla parte

3) agganciare quindi l’u-

nità esterna alle staffe

fissandola, poi con la

In alternativa per installazioni provvisorie, è

possibile sospendere l’unità esterna come

indicato in figura. In questo caso si utilizzeran-

no le cinghie in dotazione agganciate

agli occhielli ; prima di inserire gli occhiel-

li, togliere i tappi in gomma.

L’unità esterna può essere installata sopra o

allo stesso livello dell’unità interna, purché il

dislivello non superi 1,5 m.

L’unità esterna non deve avere ostacoli né

sull’aspirazione né sulla mandata d’aria.

La distanza minima tra lo schienale e la pare-

te deve essere di 6 cm.

L'acqua di condensa che si forma durante il

funzionamento in condizionamento (funzio-

namento estivo) viene in parte smaltita per

evaporazione dall'unità esterna.

La condensa residua esce dal foro del basa-

mento dell'unità esterna. É possibile utilizzare il

basamento dell'unità esterna (vedi figura).

É consigliabile proteggere l’unità esterna da

pioggia, neve, da gocciolamenti dai tetti e

ITALIANO Accensione e selezione delle funzioni

COLLEGAMENTO ALLA RETE ELETTRICA E ACCENSIONE DELL’APPARECCHIO

1. Prima di collegare la spina alla presa di cor-

rente, bisogna verificare che:

• la tensione di rete sia conforme al valore

indicato nella targa caratteristiche posta

sul retro della macchina;

• la presa e la linea di alimentazione elettri-

ca siano dimensionate per sopportare il

• la presa sia del tipo adatto alla spina, altri-

menti far sostituire la presa stessa;

• la presa sia collegata con un efficace

La casa costruttrice

declina ogni responsabilità nel caso que-

sta norma antinfortunistica non fosse

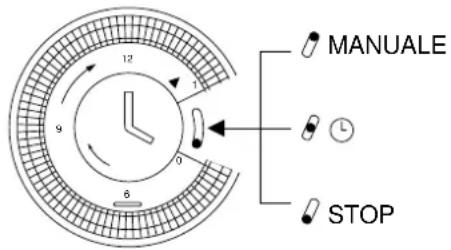

STOP MANUALE TIMER: REGOLAZIONE DELL’ORA Il programmatore/timer, come tutti gli orologi,

deve essere regolato sull’ora esatta. Suppo-

nendo che siano le 16 ruotare le lancette in

senso orario (seguire il senso della freccia)

fino a impostare le ore 16.

N.B.: Mai ruotare il quadrante in senso oppo-

TIMER: PROGRAMMAZIONE

1) Impostare i periodi di funzionamento spin-

gendo verso l’esterno tutti i dentini com-

presi nell’intervallo desiderato (ogni denti-

3) Verificare che il timer indichi l’ora esatta

(vedi regolazione dell’ora).

4) Scegliere la funzione desiderata seguen-

do le istruzioni della pagina seguente.

Il timer è un orologio elettrico e funziona

solo finché la spina è collegata alla rete

elettrica. Ogniqualvolta la spina viene

staccata o manca la corrente, il timer si

ferma (l’orologio rimane “indietro”) e può

essere necessaria una nuova regolazione

Periodo di funzionamento

Così predisposto l’apparecchio ripeterà ogni

giorno il programma prefissato.

N.B.: Nel caso si desideri escludere il funziona-

mento “con timer”, non è necessario variare

il programma; è sufficiente portare l’interrut-

tore sulla posizione

2. Prima di impostare la funzione desiderata,

verificate che l’interruttore posto sul timer

Se desiderate utilizzare il timer, posizionate

l’interruttore sulla posizione intermedia .

Il cavo di alimentazione deve essere sosti-

tuito solo da personale tecnico specializ-

I 8-08-2001 9:27 Pagina 1112

Selezione delle funzioni

COME CLIMATIZZARE A climatizzatore spento, Il selettore di funzioni

●●”. Per farlo operare in

funzione climatizzazione, procedere come

1. Ruotate la manopola selettore funzioni in

• Posizionando il simbolo cristallo gran-

de in corrispondenza dell'indice di riferi-

mento l'apparecchio opererà in funzione

climatizzazione alla massima velocità di

• Posizionando il simbolo cristallo piccolo

in corrispondenza dell'indice di riferi-

mento l'apparecchio opererà in funzione

climatizzazione alla minima velocità di

2. Scegliete ora la temperatura desiderata

ruotando la manopola termostato ambiente.

La temperatura non è espressa in gradi. Vi

suggeriamo pertanto di ruotate la manopola

termostato ambiente sulla posizione di massi-

mo freddo.; quando la temperatura ottenuta

nell’ambiente sarà quella di comfort deside-

rato, potrete ruotare

lentamente la manopo-

la del termostato in senso orario fino a quan-

do il termostato interverrà spegnendo il fun-

zionamento. Così facendo avrete program-

mato l’apparecchio sull’esatto grado di

comfort che il termostato manterrà automa-

ticamente consentendoVi al tempo stesso un

notevole risparmio energetico. Ogni volta

che il climatizzatore raggiunge la temperatu-

ra obiettivo, continuerà ad operare in funzio-

ne di sola ventilazione.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDENSA PER SMALTIRE L’ECCESSO DI UMIDITÀ.

IN CONDIZIONI DI ELEVATA UMIDITÀ POTRÀ

SIONE DELLA SPIA . IN QUESTO CASO SARÀ SUFFICIENTE SVUOTARE LA TANICA.

COME PURIFICARE VENTILANDO Il vostro climatizzatore è dotato di due spe-

ciali filtri elettrostatici ad altissima efficienza,

FILTRETE™ di 3M. Questi filtri sono in grado di

catturare particelle piccolissime (fino a 0,3

millesimi di millimetro). I filtri sono attivi per

ogni funzione impostata.

Se desiderate solo purificare l’aria ventilando

l’ambiente, ruotate il selettore delle fun-

zioni in senso antiorario.

• Posizionando il simbolo grande in corri-

spondenza dell'indice di riferimento l'ap-

parecchio funzionerà in funzione purifica-

zione alla massima velocità di ventilazio-

• Posizionando il simbolo piccolo in corri-

spondenza dell'indice di riferimento l'ap-

parecchio funzionerà in funzione purifica-

zione alla minima velocità di ventilazione.

I 8-08-2001 9:27 Pagina 1213

ITALIANO Selezione delle funzioni/Spie luminose

COME RISCALDARE (solo mod. F300)

Ruotate il selettore delle funzioni in senso

antiorario fino a raggiungere il simbolo .

La temperatura non è espressa in gradi. Vi

suggeriamo pertanto di ruotate la manopola

termostato ambiente sulla posizione di massi-

mo caldo; quando la temperatura ottenuta

nell’ambiente sarà quella di comfort deside-

rato, potrete ruotare lentamente la manopo-

la del termostato in senso antiorario fino a

quando il termostato interverrà spegnendo il

funzionamento. Così facendo avrete pro-

grammato l’apparecchio sull’esatto grado di

comfort che il termostato manterrà automa-

ticamente consentendoVi al tempo stesso un

notevole risparmio energetico. Ogni volta

che il climatizzatore raggiunge la temperatu-

ra obiettivo, continuerà ad operare in funzio-

ne di sola purificazione.

SPEGNIMENTO DELL’APPARECCHIO PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTO-

RE DI FUNZIONE IN POSIZIONE DI “●” E SCOLLEGATE LA SPINA.

L’AVVIO DELLE FUNZIONI PUÒ SUBIRE DEI LIEVI RITARDI RISPETTO ALLA ROTAZIONE DEL SELETTORE.

SPIE LUMINOSE Le spie luminose segnalano il funzionamento della macchina.

* Le spie si accenderanno 3 minuti dopo l’accensione della macchina (cioè quando il com-

pressore inizierà a funzionare). Si spegneranno invece quando la temperatura impostata dal

termostato sarà raggiunta.

I 8-08-2001 9:27 Pagina 1314

Ci sono alcune avvertenze da seguire per

ottenere il massimo rendimento dal climatiz-

• chiudete i serramenti dell’ambiente da cli-

matizzare. Unica eccezione nel caso di

installazione attraverso un foro nella parete.

In tal caso è consigliabile lasciare uno spira-

glio attraverso una porta o finestra, così da

garantire il giusto cambio d’aria.

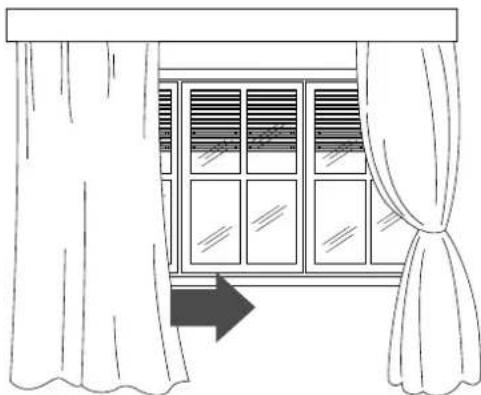

• Proteggete la stanza dalle esposizioni

dirette del sole, tirando le tende e/o

abbassando parzialmente le persiane in

modo da avere un funzionamento estre-

• Non appoggiare oggetti sul climatizzato-

• Non ostacolare l’aspirazione e la manda-

• Assicurarsi che nell’ambiente non vi siano

chiudere porte e finestre

abbassare le persiane o tirare le tende

• Controllare che il climatizzatore sia posizio-

nato su un pavimento “

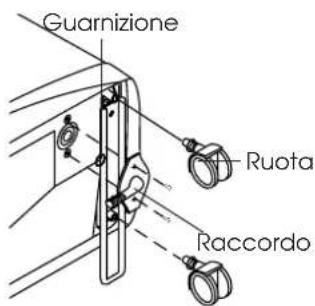

eventualmente i 2 fermaruote sotto le

• Non utilizzare l’unità interna in ambienti ad

alto tasso di umidità (es. lavanderia).

• Non utilizzare l’unità interna in ambiente

• Solo mod. F300: tenere l’apparecchio ad

una adeguata distanza da superfici com-

I 8-08-2001 9:27 Pagina 1415

ITALIANO Prima di ogni operazione di pulizia o di manu-

tenzione, spegnete l’apparecchio posizio-

nando il selettore su “

pre la spina dalla presa di corrente.

PULIZIA DEL MOBILE ESTERNO Vi suggeriamo di pulire l’apparecchio con un

panno che sia soltanto inumidito ed asciuga-

re con un panno asciutto. Per motivi di sicu-

rezza non lavate il climatizzatore con acqua.

Mai usare benzina, alcool o solventi per la puli-

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del

vostro climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico ogni settimana

2. Sostituire il filtro FILTRETE TM

stagione, o comunque quando sarà esausto

(seguite le indicazioni poste sull’apparecchio

presso la sede del filtro).

I filtri per la purificazione dell'aria si trovano in

corrispondenza delle due griglie di aspirazio-

ne. Le griglie sono a loro volta la sede degli

Per la pulizia dei filtri sarà quindi necessario:

1. Rimuovere le griglie di aspirazione, ruotan-

dole verso l'esterno (fig.

Per togliere la polvere depositata sul filtro

antibatterico usare un aspirapolvere. Se è

molto sporco immergerlo in acqua tiepida

risciacquando più volte. La temperatura del-

l’acqua va mantenuta sotto i 40° C.

Dopo averlo lavato, lasciare asciugare il filtro.

Per reinserirlo, ricollocate i filtri nel portafiltro,

quindi riagganciare quest’ultimo alla mac-

Non cercate di pulire il filtro FILTRETE TM

poiché questo potrebbe diminuirne la

capacità di filtraggio.

VERIFICHE DI INIZIO STAGIONE Verificate che il cavo di alimentazione e la

presa siano perfettamente integri e assicura-

tevi che l’impianto di messa a terra sia effi-

ciente. Osservate scrupolosamente le norme

OPERAZIONI DI FINE STAGIONE Fate uscire l’acqua della bacinella di raccol-

ta togliendo il tappo del tubo di drenaggio

Pulite i filtri antibatterici e fateli asciugare

bene prima di reinserirli.

Coprite l’apparecchio con un sacchetto di

plastica per evitare che si impolveri.

2. Rimuovere il 1° filtro FILTRETE TM

3. Rimuovere il portafiltro sede del filtro anti-

batterico sganciandolo dalla griglia esterna.

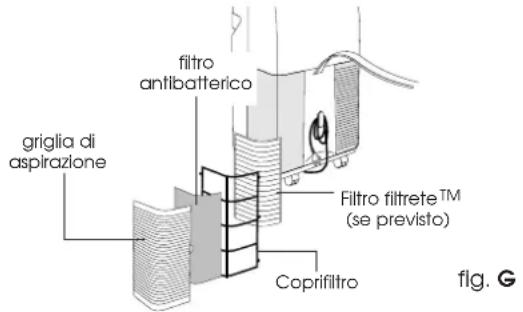

fig. F griglia diaspirazionefiltro antibattericoCoprifiltroFiltro filtrete TM (se previsto) fig. G I 8-08-2001 9:27 Pagina 1516

Se qualcosa non funziona…

PROBLEMI CAUSE RIMEDI Il climatizzatore non

• la spina non è inserita

• il selettore di funzione è in posizione “O”

• la levetta del timer è su STOP

• la levetta del timer è sulla posizione “funzio-

namento con timer” e il timer non è

impostato correttamente

• spostare il selettore nella posizio-

• portare la levetta del timer sulla

• reimpostare il timer seguendo le

istruzioni di pag. 11.

Il climatizzatore fun-

• è intervenuto il termostato

• ci sono degli ostacoli sull’aspirazione della

• il ventilatore è bloccato

• ruotare la manopola termosta-

to in senso contrario

• togliere gli eventuali ostacoli

• chiamare il Centro Assistenza

Il climatizzatore fun-

ziona ma non rinfre-

• nella stanza sta funzionando qualche fonte

di calore (bruciatore, lampada etc.) oppure

vi sono molte persone

• termostato regolato troppo alto

• filtri aria intasati

• il climatizzatore ha una potenzialità non ade-

guata alle condizioni o alle dimensioni del-

• chiudere la finestra

• eliminare la fonte di calore

• abbassare il termostato

• pulire/sostituire i filtri

• l’acqua di condensa non viene scaricata

• scaricare l’acqua tramite il

Il climatizzatore non

• la temperatura impostata in modo errato

• le griglie di ingresso sono ostruite

• il locale è troppo grande

• pulire i filtri o sostituirli

• reimpostare la temperatura

• eliminare l’ostacolo

ITALIANO Garanzia/caratteristiche tecniche

GARANZIA Troverete allegate all’apparecchio l’elenco dei

Centri Assistenza e la garanzia. Ricordatevi che la

garanzia ha validità solo se accompagnata da un

documento fiscale che comprovi l’acquisto oppu-

re convalidata dal negoziante.

ASSISTENZA TECNICA Conservate l’elenco dei Centri Assistenza Tecnica

ed individuate il Centro più vicino a voi.

CONDIZIONI LIMITE DI FUNZIONAMENTO Temperatura nella stanza 21 ÷ 32°C Temperatura esterna 21 ÷ 43°C CARATTERISTICHE TECNICHE Tensione di

alimentazione vedere targa caratteristiche

Potenza max. assorbita

in condizionamento “

Potenza frigorifera* “

Numero di velocità ventilatore 2

Dimensioni unità interna:

Dimensioni unità esterna (mod. F400):

Dimensioni unità esterna (mod. F250/300):

* Condizioni standard:

Temperatura interna 27°C

47% umidità relativa

Temperatura esterna 35°C

41% umidità relativa

Questo apparecchio contiene sostanze che liberate nell’atmosfera danneggiano lo strato di

ozono perciò si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della

sua vita utile, consegnate il climatizzatore presso gli appositi centri di raccolta.

I 8-08-2001 9:27 Pagina 1718

• togliere gli eventuali ostacoli

stato manterá automaticamente, possibili-

stato manterá automaticamente, possibili-

• è ðòÝúá ëáé è çòáííÜ èìåëôòéëÜ÷

óøèíáôéóôåÝ è Ûîäåéêè 16.

äöíÀôéï. »Þîè åêáÝòåóè è ðåòÝðôöóè

I 8-08-2001 9:43 Pagina 99De Longhi S.p.A.
